Что такое термостат и какой у него принцип работы

Что такое автомобильный термостат

Прибор расположен между автодвигателем и радиатором. Если дать устройству простое определение, это пробка с автоматическим запором, которая открывает или закрывает доступ охлаждающей жидкости к цилиндрам. Это происходит потому, что узел реагирует на температуру. Когда она повышается, он открывается и жидкость начинает циркулировать более интенсивно. Когда цилиндры слишком холодные, ее движение временно прекращается и позволяет им нагреться до необходимой температуры. В конечно счете, прибор позволяет водителю не убедиться на личном опыте, каковы последствия езды с перегревшимся двигателем.

Термостат применяют не только в системе охлаждения двигателя. Контролировать температуру необходимо и в других узлах транспортного средства. Например, прибор устанавливают в системы охлаждения АКПП.

Таким образом, термостат – это терморегулятор, который играет важную роль: отвечает за температуру цилиндров двигателя машины, тем самым напрямую влияет на его работу и делает ее более эффективной.

автомобильный термостат

Область применения

Область применения разнообразна, раньше они чаще использовались для различных физических, химических исследований, сейчас широко применяются в современном оборудовании:

• В смесителях. Могут быть вмонтированы в водяной смеситель, тем самым поддерживая без перепадов заданный уровень тепла воды.
• В качестве дополнения к газовому котлу. Комнатный термостат используется для автоматической корректировки работы газовых котлов, обогревающих помещение. Работа котла проводится только в случае, если зафиксирована температура воздуха ниже заданной. Если же к котлу не подключать такой аппарат, то он будет работать в зависимости от тепла воды в нем, что приведет к перегреву или наоборот охлаждению помещения.
• Для регулировки системы пола с подогревом. Это механический или электронный прибор, включающий системы подогрева пола и позволяющий им работать только до достижения необходимой температуры. Электронное оборудование запрограммировано на отключение системы подогрева в случае, если полом будет достигнут требуемый уровень тепла. Такие приспособления бывают накладными, которые можно установить в любом месте, а бывают встраиваемыми – их необходимо монтировать в стену.
• Автомобильные термостаты используются в системе охлаждения двигателей. Они позволяют разогреть двигатель быстрее, а затем помогают поддерживать необходимый температурный режим без перегрева. Такие приборы продлевают срок жизни двигателя и уменьшают количество его поломок.

Устройство и принцип работы

Классический термостат изготовлен из двух видов металлов:

• медь;
• латунь.

Этот элемент работает за счёт цилиндра, расположенного со стороны двигателя. В нём находится шарик, изготовленный из воска. При нагреве он начинает плавиться, тем самым раскрывается клапан.

Штырь вставлен в цилиндр с воском и соединён с клапаном. По мере того как воск начинает нагреваться и плавиться, то он расширяется и выдавливает штырь, который и открывает клапан. После того как клапан открылся, через радиатор начинает поступать антифриз. Когда вы выключаете двигатель, то он начинает остывать, и, соответственно, воск начинает застывать и постепенно становится твёрдым.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Монтаж терморегулятора теплого пола

Установка проводится соответственно его типу – накладные они или встраиваемые. Для скрытого варианта необходимо подготовить отверстие в стене. Монтаж прибора выполняют на стене на расстоянии 1,2–5 м от плоскости пола. Зона монтажа должна быть свободна от мебели. Для термостатов с датчиками рекомендованная высота значительно меньше – порядка 30 см. Подключение к сети выполняют либо через стандартную розетку, либо к электрощитку через отдельный кабель.

Как правило, схема бывает изображена на корпусе прибора, поэтому монтажные работы можно выполнять самостоятельно.

Инструкция к установке

Работа термостата основана на сигналах датчика. В зависимости от зафиксированной термодатчиком температуры термостат отключает или включает подачу электроэнергии

Установка датчика

Датчик и подводящие к регулятору провода любом случае укладываются в гофротрубку, которую заводят между нагревательными элементами – трубами, кабельными нитями и т. д. на расстоянии до 1 м от регулятора и подводят к стене, где он будет расположен. Для этого предварительно на полу и по стене пробивают шторбу вплоть до распаечной коробки. При таком способе монтажа датчик в случае неисправности можно легко извлечь и заменить даже из-под стяжки.

Внимание Как правило, из-за резкого перехода в месте соприкосновения датчика с кабелем он цепляется за гофру, что создает определенные трудности при его замене. Поэтому рекомендуется обматывать эти места изоляционной лентой

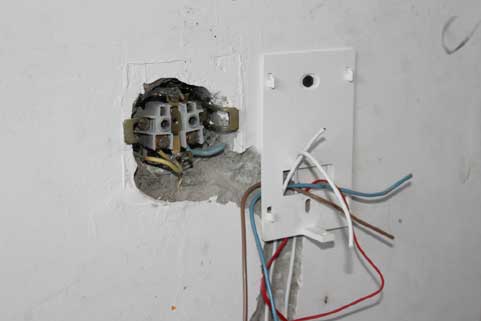

Как подключить терморегулятор

Термостат устанавливают после окончания работ по укладке полов.

• В месте монтажа делают углубление в соответствии с габаритами его корпуса. Если это накладная модель, то выполняют разметку стены, снимают переднюю панель и закрепляют устройство.
• Затем подключают провода датчика к термостату. Чаще всего его выходы подсоединяют к двум контактам, маркированными литерой «С». Обычно способ соединения цепи датчика с клеммами бывает описан в паспорте.

• К регулятору, как правило, кроме двух проводов датчика подключаются еще фазу и ноль, заземление к клеммам, обозначенным соответственно L или F и N, заземление и холодные концы кабелей нагревательных контуров.
• Устанавливают термостат на стену.

Внимание В условиях повышенной влажности термостат рекомендуется устанавливать в соседнем помещении

Неисправности и ремонт масляного обогревателя

Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться, то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.

Многие неисправности вполне можно устранить самостоятельно, имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН, чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются.

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает, то придется обращаться за консультацией к специалисту.

Наиболее вероятно, что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

Устройство и электрическую схему масляного радиатора вы найдете на видео:

Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

Принцип работы

Важная черта, отличающая такое устройство от себе подобных, – это возможность удерживать температуру воды на одной отметке, независимо от скачков давления в трубах водопровода. Электронные термостатические модели обладают встроенной памятью, которая позволяет сохранить предпочитаемый температурный режим. Достаточно нажать кнопку на дисплее, и смеситель сам выберет нужную температуру без долгих смешиваний горячей и холодной воды.

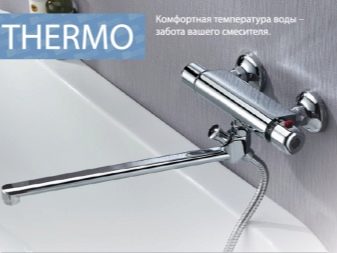

Конструкция термосмесителя устроена очень просто и включает всего несколько основных деталей.

Сам корпус, представляющий собой цилиндр, с двумя точками подведения воды – горячей и холодной.
Носик для истечения воды.
Пара ручек, как и в обычном кране. Однако одна из них – это регулятор напора воды, установленный обычно с левой стороны (кран-букса). Вторая – регулятор температуры с делениями (в механических моделях).
Термоэлемент (патрон, термостатический картридж), который и обеспечивает оптимальное смешивание потоков воды разной температуры

Важно, что этот элемент имеет ограничитель, не допускающий температуру воды выше 38 градусов. Данная функция актуальна для семей с маленькими детьми, чтобы уберечь их от возможных неприятных ощущений.

Главная задача, которую решает термоэлемент, это быстрое реагирование на изменение соотношения потоков воды. Человек при этом даже не ощущает, что произошли какие-либо изменения в температурном режиме.

Термостатический картридж является чувствительным подвижным элементом, состоящим из материалов, которые чутко реагируют на происходящие температурные изменения.

Ими могут быть:

• воск, парафин либо сходный по свойствам полимер;
• биметаллические кольца.

Термосмеситель работает по принципу, основанному на законах физики о расширении тел.

• Высокая температура заставляет воск расширяться, более низкая – уменьшает в объеме.
• В результате этого цилиндр из пластика либо перемещается в картридж, увеличивая простор для холодной воды, либо происходит движение в обратном направлении для большего притока горячей воды.
• Чтобы исключить передавливание заслонки, отвечающей за поступление воды разной температуры, в конструкции предусмотрен обратный клапан водотока.
• Предохранитель, установленный на регулировочном винте, блокирует подачу воды в случае, если она превысит отметку в 80 C. Это обеспечивает максимальную безопасность потребителя.

Неисправности: причины и «симптомы»

Признаки неисправности регулятора:

• длительный прогрев силового агрегата;
• прогревание отводного шланга одновременно с мотором;
• повышение температуры мотора до критической отметки во время стоянки;
• переохлаждение силового агрегата в режиме движения по трассе;
• холодное состояние патрубка подачи антифриза к теплообменнику при перегреве.

Причиной поломки регулятора является заедание штока с клапаном в открытой или закрытой позиции. При открытом большом круге жидкость подается в радиатор, увеличивая время прогрева. Неисправность становится наглядной при эксплуатации автомобиля в зимнее время. Например, дизельный мотор при температуре воздуха -10°С не удается прогреть до 40°С даже после пробега в 40-50 км.

Заклинивание штока происходит из-за негативного воздействия антифриза на металлические элементы конструкции. Производители автомобилей рекомендуют периодически заменять охлаждающую жидкость. При использовании старого антифриза на поверхности штока появляются отложения, ограничивающие подвижность детали. Дополнительной причиной дефекта является заправка системы охлаждения водопроводной водой (например, при утечке антифриза). Растворенные в жидкости соли вызывают коррозию стального штока.

Повышение степени нагрева мотора негативно влияет на рабочие характеристики моторного масла. При перегреве двигателя происходит заклинивание поршневой группы. На поверхностях зеркал цилиндров и опорах коленчатого и распределительного валов появляются задиры. Повреждения можно устранить только во время капитального ремонта мотора.

Разновидности термостатов

Термостат – это специальное устройство, которое на основе изученных параметров состояния воздуха регулирует температурный режим в доме.

Все термостаты делятся на типы: по способу установки, по функциональным возможностям и техническим параметрам.

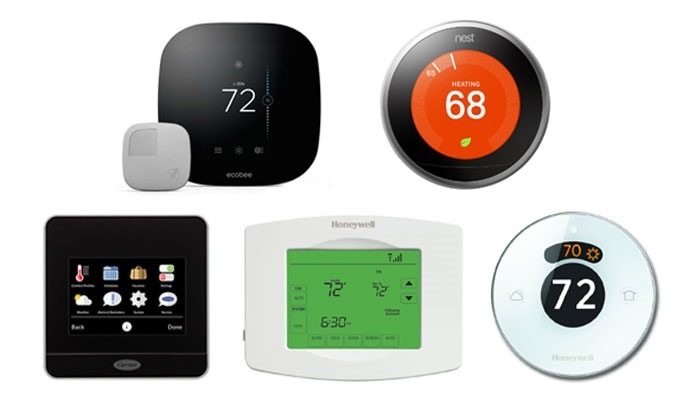

По способу установки различают: проводные и беспроводные термостаты. По своему функционалу они бывают простые (удерживают необходимую температуру), и программируемые (есть возможность задать нужный режим на определенный срок).

По техническому исполнению термостаты могут быть:

• электронные;
• электромеханические;
• механические.

В системе Умного Дома используются только электронные термостаты, которые имеют в своей основе три главных элемента: датчик температуры, передатчик сигнала и термореле.

Экспертное мнение

Водителям «вазовских» лошадок рекомендуется своевременная диагностика. Учитывая, что температура открытия термостата у «ВАЗ-2110» составляет 80 С, проверить его состояние можно следующим образом.

• Запуск не стоит затягивать: 7 минут – оптимальный временной промежуток. Далее следует открыть капот и коснуться нижнего патрубка. При исправном положении шланги должны иметь идентичную температуру. Разность показателя говорит о неполадке. Главное – не допустить появления воздушных пробок, их следствием станет перегрев и необходимость срочной замены.
• Заводя двигатель, нужно потрогать трубку, ведущую к ОЖ. В нормальном состоянии она холодная вплоть до прогрева мотора до нужной кондиции.
• К сложным способам диагностики относят демонтаж системы и окунание ее в нагретую жидкость. «Кастрюльный» способ может охарактеризовать лишь рабочее состояние термостата, не определяя неполадок.

Для определения нужных параметров термостата, подходящего для конкретного «железного коня», приходится учитывать температуру клапанного открывания. Поэтому лучше отправиться в специализированный автомагазин.

Диагностика и ремонт

Ответить на вопрос исправен ли узел без помощи специалиста можно с помощью панели приборов. Если на улице нулевая температура, то двигатель должен достичь оптимальной рабочей температуры за 5-10 минут движения. Главное, чтобы датчик был в рабочем состоянии и точно выводил показания.

При отсутствии подобных отклонений сигналом о возможной поломке послужат:

• постоянное перегревание мотора;
• отсутствие рабочей температуры у работающего ДВС;
• длительное время прогревания движка;
• нерегулярное наличие вышеописанных признаков.

При неисправности узла верхняя труба радиатора почти сразу же после запуска мотора начинает нагреваться. Это говорит о прохождении ОЖ через большой круг, а значит клапан уже находится в открытом состоянии. В рабочей исправной СО верхний патрубок должен оставаться холодным некоторое время после запуска авто.

Из-за чего двигатель не способен достичь необходимой температуры. Подвижные элементы не смазываются в нужной степени, происходит износ деталей, загустевает масло, теряя свои свойства. Как следствие, увеличиваются расход топлива и риск поломки движка.

При непостоянных сбоях в работе наблюдается «залипание» термостата. Чтобы выявить ее наличие потребуется диагностика системы и замена во избежание более серьезных поломок.

Можно своими руками проверить работоспособность прибора. Для этого нужно снять его и поместить, например, в кастрюлю с водой. Чтобы создать рабочие условия, достаточно вскипятить воду. Если клапан на устройстве приоткроется примерно на 0,.2 см, а после охлаждения закроется, то прибор можно эксплуатировать.

Настройка терморегулятора (регулятора температуры) для котла отопления

После того как вы купите терморегулятор для котла отопления и подключите его к отопительному оборудованию, его необходимо будет настроить. К каждому изделию прилагается инструкция, в которой приводится порядок настройки. Внимательно ее изучив, можно самостоятельно установить необходимый режим, отвечающий индивидуальному уровню комфортности микроклимата.

На внешней панели устройства расположены кнопки и переключатели, посредством которых осуществляется настройка. Переключатели позволяют управлять нагревом и кондиционированием воздушного пространства, отсрочкой включения (не позволяет начать работу котла при кратковременном понижении температура, например, сквозняке) и отклонением температуры (если установить значение колебание на 1°C, то включение или выключение будет доступно при увеличении или понижении температуры на 0,5 градуса).

Для правильной настройки работы терморегулятора для котла отопления лучше обратиться к специалистам.

Посредством кнопок задается два режима: оптимальный и экономный. Таким образом, днем будет обеспечиваться температура с оптимальным значением, в ночное время температура снизится до уровня, достаточного для приятного сна. Такой режим позволит значительно сэкономить на энергоресурсах. Различные модели терморегуляторов имеют несколько установленных режимов, один из которых можно выбрать для использования.

На заметку! В комнатах, где чаще всего находятся дети и люди преклонного возраста, рекомендуется не опускать температуру ниже 22°C.

Назначение терморегуляторов для котлов отопления

Чтобы иметь возможность управлять потреблением энергоресурсов отопительного оборудования, его оснащают специальными приборами — терморегуляторами. Эти устройства позволяют эффективно использовать топливо благодаря отключению оборудования при достижении установленного температурного уровня. Применяют терморегуляторы для электрокотлов, газовых и твердотопливных котлов, а также конвекторов, обогревателей и других систем отопления.

Терморегулятор способен реагировать на изменения температуры и производить включение и отключение отопительного оборудования в автоматическом режиме.

Для достижения экономичного функционирования отопительного котла, терморегулятор включает оборудование, когда температура опускается ниже заданной и выключает, когда достигнуто установленное значение. Такой способ позволяет избежать необоснованного расхода газа или электричества, когда, например, некоторые из комнат расположены на солнечной стороне и для их обогрева необходимо меньше тепла, чем для остальных помещений.


На заметку! Даже незначительное понижение температуры в пределах 1 градуса способствует уменьшению энергопотребления на 4-6%.

Кроме того, с помощью терморегуляторов можно установить режим работы отопительной системы, при котором температура в отсутствие в доме людей или в ночное время будет на 4-5°C ниже. Благодаря этому можно достичь экономии потребления электроэнергии или газа около 30%. Таким образом, если ваше отопительное оборудование не имеет такого встроенного прибора, целесообразно будет купить терморегулятор для котла отопления. Регулятор температуры обеспечит решение проблемы перерасхода энергоресурсов.

С помощью терморегулятора можно задавать разные режимы отопления на различное время.

Как проверить термостат на работоспособность

Перед тем, как проверять термостат на работоспособность, нужно понимать какие неисправности у него могут возникнуть в принципе, и в чём они проявляются. Всего таких неисправностей может быть три:

1. Термостат постоянно открыт. Если основной клапан термостата вследствие поломки остается все время открытым, то охладитель будет постоянно проходить через радиатор и рубашку охлаждения двигателя. При этом мотору потребуется довольно много времени для достижения оптимальной рабочей температуры.

В летнее время года такая поломка, как правило, остается даже незамеченной, а вот зимой, особенно в сильный мороз, прогреть мотор до рабочей температуры будет крайне тяжело.

2. Термостат постоянно закрыт. Если основной клапан термостата не открывается, то жидкость в системе охлаждения постоянно циркулирует по малому кругу. При этом двигатель очень быстро перегревается, в результате чего его может и вовсе заклинить.

В этом случае ездить на автомобиле до замены термостата мы не рекомендуем. Добраться же к ближайшему автомагазину или СТО своим ходом можно включив печку в салоне на максимальный обдув. При этом нужно постоянно следить за тем, чтобы стрелка указателя температуры двигателя не переходила в красную зону.

3. Термостат открывается слишком рано. Обычно это происходит либо с контрафактными автомобильными термостатами, сделанными народными умельцами из комплектующих низкого качества, либо с термостатами с характеристиками не подходящими для данной комплектации автомобиля.

Если клапан термостата открывается при слишком низкой температуре (ниже +75 °C), тогда двигатель, как правило, прогревается значительно дольше положенного времени. При этом мотор не может выйти на оптимальный тепловой режим, что приводит к увеличению расхода топлива.

Проверка термостата в автомобиле

Алгоритм проверки термостата, не снимая его с автомобиля, очень прост. Чтобы проверить, открывается ли термостат, от вас потребуется выполнить лишь несколько действий:

Разогрейте двигатель до рабочей температуры, после чего заглушите мотор.
Откройте капот и найдите шланг в верхней части радиатора. Как правило – это черный резиновый шланг диаметром 5-7 см с железным хомутом на концах, или же с пластиковыми скобами.
После этого найдите нижний шланг – примерно такой же, как и верхний

Обычно он крепится в нижней части радиатора.
Прикоснитесь к обоим шлангам рукой, но крайне осторожно, потому как они могут быть сильно нагреты.

Если стрелка указателя температуры двигателя находится у красной зоны, но при этом один из шлангов горячий, а второй холодный, то с высокой вероятностью можно утверждать о том, что термостат не открывается и его необходимо заменить на новый.

Больше о неисправностях системы охлаждения двигателя и профилактике их появления читайте в нашей статье о техническом обслуживании системы охлаждения.

Типы и виды термостатов

Типизация существующих термостатов:

1. По области охвата рабочих температур:

   • термостаты высоких температурных показателей от 300 до 1200 °C;
   • средних уровней от -60 до 500°C;
   • низких температур, меньше чем  -60°C, т.е. 200 К.
2. По рабочему теплоносителю:

   • термостаты воздушного типа;
   • жидкостные;
   • твердотельные.

По достоверности поддержания температурных режимов:

• 5-10°C достигается благодаря естественной конвекции и без перемешивания;
• 1-2°C – хороший стабильный тепловой показатель для термостатов воздушного типа, и не очень для жидкостных, достигается при помощи перемешивания;
• 0.1°C – наилучший образец для термостатов обоих типов;
• 0.01°C – редкий показатель для термостатов воздушного типа.

По области и способу применения:

• промышленного типа;
• комнатные;
• накладные термостаты;
• погружные.

Устройство и принцип работы термостата

В самом простом исполнении термостат состоит из следующих основных деталей:

1. Корпус.
2. Тарельчатый клапан.
3. Возвратная пружина.
4. Шток клапанов.
5. Капсула с термозависимым наполнителем.

В системе охлаждения термостат устанавливается таким образом, чтобы при полностью закрытом положении охлаждающая жидкость циркулировала только по малому контуру, а при его открытии – проходила в большой контур. Термостаты с двумя клапанами устанавливаются так, чтобы при открытии основного клапана охлажденная в радиаторе жидкость поступала в малый контур.

Работает термостат следующим образом. Когда температура охлаждающей жидкости находится в пределах 85-90°C, возвратная пружина прижимает тарельчатый клапан к основанию корпуса. Термостат – закрыт. Жидкость через него не проходит.

Когда температура повышается, наполнитель в капсуле расширяется, увеличиваясь в объеме. За счет этого происходит сдвиг штока, который, преодолевая усилие возвратной пружины, отводит тарельчатый клапан от посадочного места. Термостат – приоткрывается. Жидкость начинает поступать в большой контур к радиатору (либо из него).

При достижении температуры 105°C (для автомобилей ВАЗ) наполнитель в капсуле расширяется максимально, до упора оттягивая (или толкая) шток. В таком режиме термостат открыт полностью, то есть пропускает максимальный объем охлаждающей жидкости.

Соответственно, при понижении температуры охлаждающей жидкости термозависимый наполнитель в капсуле уменьшается в объеме. Благодаря усилию возвратной пружины тарельчатый клапан возвращается в исходное положение прикрывая или полностью перекрывая магистраль. В диапазоне температур от 85°C до 105°C клапан находится в промежуточном положении, плавно изменяя пропускную способность магистрали в большую или меньшую сторону.

Основные неисправности термостата автомобиля

При пользовании термостатом вы рискуете столкнуться с рядом неисправностей. В качестве таковых можно назвать заклинивание устройства в закрытом виде и его «зависание». Заклинивать он способен, когда происходит перегревание мотора. И для этого совершенно не имеет значения, какова температура окружающей среды. При такой поломке клапан термостата лишь чуть-чуть приоткрывается, но не может открыться полностью.

Но в зависимости от условий пользования транспортного средства, а точнее режима работы силового агрегата, двигатель не гарантированно станет закипать. При «зависании» клапан может быть открыт как нараспашку, так и слегка приоткрыт. Такая оплошность в работе термостата сказывается на длительности прогревания двигателя до необходимой для нормального функционирования температуры. Двигатель прогревается значительно дольше, а в некоторых случаях при низкой температуре воздуха на улице нужная температура далеко не всегда достигается. Нормальное время прогрева двигателя при хорошей работе системы охлаждения и температуре воздуха в 0°С от 5 до 10 минут.

Принцип работы автомобильного термостата при разных температурах

Проблемы с работой термостата могут принести владельцу транспортного средства большие неприятности, связанные с дальнейшим ремонтом двигателя

Дабы это предотвратить, важно знать, функционирует термостат либо же нет. Конечно, несведущий человек при обычном осмотре двигателя сделать этого не сможет.

Принцип работы и устройство автомобильного термостата

Двухклапанный механический термостат состоит из следующих элементов.

• 2 патрубка на вход (один отвечает за большой, второй за малый круг). Через них в устройство поступает охлаждающая жидкость из радиатора.
• 1 патрубок на выход. Он ведет к цилиндрам.
• Термочувствительный элемент. Представляет собой деталь, которая реагирует на повышение и понижение температуры;
• Клапаны (основной и малого круга). В зависимости от состояния термочувствительного элемента закрывают или открывают путь из радиатора к цилиндрам для охлаждающей жидкости.
• Корпус. Металлическая полость, внутри которой находятся все элементы устройства (за исключением патрубков, которые фактически являются его продолжением).

Лучше понять конструкцию прибора можно, взглянув на картинку, изображающую его в разрезе.

Принцип работы автотермостата выглядит следующим образом.

Что касается размещения термостата, то оно зависит от компоновки автомобиля, его конструктивных особенностей. В большинстве моделей легковых машин устройство находится в месте выхода охлаждающей жидкости из головки цилиндроблока. Также нередко его монтируют на входе помпы.

В некоторые модели авто устанавливают сразу два термостата. Одно из устройств отвечает за основной круг движения жидкости, второе – за малый.

Как проверить работу термостата

Для проверки термостата можно использовать следующий метод: при изменении температурной уставки должны быть слышны характерные щелчки при прохождении значения температуры, равной температуре окружающей среды – замыкание и размыкание контактов.

Если термостат съёмный, то можно попробовать нагреть его чувствительный элемент и проверить срабатывание.

Если, например, рассмотреть термостат в духовке, то задав определенную температуру, после прогрева можно понаблюдать за пламенем горелки: если оно уменьшилось и остается на одном уровне, то все в порядке. Точности полученного результата можно достигнуть, используя термометр.

Правильность срабатывания уставочного значения термостата можно при помощи термометра или мультиметра с термопарой. Такой способ подойдет, например, для стиральной машины. Также поможет тестер, который подсоединив к контактам термостата покажет их замыкание и размыкание.

Как работает охлаждение двигателя

Составными частями этой системы является несколько элементов – радиатор, комплект патрубков, термостат, помпа, а также каналы внутри блока цилиндров и ГБЦ. В качестве вспомогательных элементов выступают расширительный бачок и вентилятор. Вентилятор, в свою очередь может быть электрическим, а также с принудительным вращением от коленчатого вала на помпе.

В качестве хладагента применяется тосол, хотя ранее в систему заливалась обычная вода. Для циркуляции жидкости используется помпа (водяной насос), которая приводится в движение от коленчатого вала двигателя через ременную передачу. Помпа может быть подключена как к системе газораспределения, так и к ремню генератора. При запуске двигателя, жидкость под действием насоса, начинает свою работу в блоке цилиндров, где забирает все тепло и уносит его к радиатору. При прохождении через небольшие трубки, жидкость охлаждается, а затем снова возвращается к блоку цилиндров.

Если мотор работает под большой нагрузкой и все равно начинает интенсивно нагреваться, то вход вступает специальный датчик температуры, который замыкает электрическую цепь вентилятора. После его запуска, работа радиатора улучшается, а при понижении температуры, цепь снова размыкается. Данный цикл повторяется постоянно.

Для снятия избытка давления, а также избавления от пара, предусмотрен расширительный бачок, на котором установлена пробка с двумя отверстиями. Избыток давления жидкости уходит в расширительный бачок, а пар выходит через отверстия. Таким образом, исключается разрыв патрубков.
