Пошаговая установка сигнализации на ладу гранта своими руками

Схема системы зажигания Гранты

1-датчик контрольной лампы давления масла; 2-генератор; 3-дроссельный патрубок с электроприводом; 4-датчик температуры охлаждающей жидкости; 5-колодка жгута проводов системы зажигания к колодке жгута панели приборов; 6-электромагнитный клапан продувки адсорбера; 7-датчик скорости; 8-датчик массового расхода воздуха; 9-датчик положения коленчатого вала; 10-датчик концентрации кислорода; 11-контроллер; 12-датчик концентрации кислорода диагностический; 13-катушка зажигания; 14-свечи зажигания; 15-форсунки; 16-колодки жгута проводов системы зажигания и жгута проводов форсунок; 17-датчик детонации.

Варианты точек подключения сигнализации

После того как вы решил приступить к установке сигнализации своими руками, необходимо определиться с выбором. Не стоит выбирать самую последнюю модель с новейшими наворотами. Достаточно обратить свой взор на крепкого середнячка, бренд которой давно зарекомендовал себя на этом рынке. Рассмотрим установку на популярной модели автомобильной сигнализации от компании Starline.

В зависимости от модели, комплектация может меняться.

Так как завод изготовитель оснастил автомобиль с завода концевиком только для водительской двери, в магазине следует приобрести новые элементы для оставшихся трёх, а также колодки подключения.

Помимо этого, следует приобрести около 10 метров провода, а также колокол(сирену) сигнализации если такая не идёт в комплекте.

Пошаговый процесс установки

1. Первым делом монтируем сирену сигнализации под капотом.

   Место для её фиксации стоит выбирать, там где исключено попадание воды.

2. Там же фиксируем концевик сигнализатора открытого капота. Если внимательно посмотреть, то его легко можно обнаружить. Однако следует помнить, что это место предназначено для элемента европейского типа, чтобы вмонтировать туда Российский аналог придётся немного постараться.

   Концевик европейского типа (доп. опция) без труда подойдёт на базовое место.

3. На двигатель крепим датчик температуры двигателя.

4. С левой стороны двигателя находим резиновую заглушку, через которую и протягиваем все провода от концевика, сирены и датчика.

   После того как провода окажутся в салоне, проверьте заглушку на надёжность фиксации.

5. Следующим шагом будет монтаж главного блока охранной системы.
6. Устанавливаем его за панелью приборов автомобиля, зафиксировав его там как можно надежнее.

7. Далее переходим в блок предохранителей и на ее нижнюю планку устанавливаем кнопку «Valet» и датчик удара.

   Недалеко от датчика удара, располагаем сервисную кнопку.

8. Следующим шагом будет установка передатчика, монтируем его рядом с зеркалом заднего вида или со стороны водителя.

   В большинстве случаев передатчик крепится при помощи двустороннего скотча.

9. Световой индикатор как правило врезаем в корпус стойки слева.

   Закрепляем индикатор на корпусе стойки при помощи клея.

10. Подключаем провод к концевику открытия водительской двери, а уже непосредственно к ней монтируем провода от остальных трёх дверей.

    От концевика водительской двери, протягиваем «плюсовые» провода к остальным дверям.

11. Потом идёт к багажнику и монтируем провода, к концевику сигнализатора открытого багажника.
12. Подключаем все контакты к основному блоку, а также контакты которые идут к замку зажигания.
13. В зависимости от комплектации вашего автомобиля, вам может потребоваться установка дополнительного электропривода центрального замка.

Подключаем сигнализацию примерно по такой схеме:

Цепь	Цвет	Полярность	Расположение
+ 12V	Розовый	Положительная	Замок зажигания
IGN_1	Синий	Положительная	Замок зажигания
Start	Красный	Положительная	Замок зажигания
+12 В (постоянные)	Розовый	Положительная	Реле зажигания
+12 В (от зажигания)	Синий	Положительная
Повороты	Синий; Синий/чёрный	Положительная	Левый порог
Бензонасос	Серый	Положительная
Концевик водителя	Красный/Зелёный	Отрицательная
Ручник	Коричневый/синий или красный/черный (люкс)	Отрицательная
Концевик водителя	Красный/зелёный	Отрицательная	Комбинация приборов
Ручник	Коричневый/синий	Отрицательная
Багажник	Белый/чёрный	Отрицательная	Жгут в багажнике (устанавливаем диод)
Тахометр	Коричневый/красный	Импульсы	В комплектации норма можно взять на блоке ЭУР

Последовательность действий при установке сигнализации на Ладу Гранту Лифтбек

• • Устанавливаем машину на ровную площадку, обеспечиваем беспрепятственный доступ по периметру, кузову, салону.
  • Обеспечиваем первоочередные меры безопасности, выжимаем ручной тормоз, активируем первую передачу для предотвращения произвольного отката машины.
  • Сбрасываем клеммы от аккумуляторной батареи во избежание короткого замыкания в цепи.
  • Разбираем дверную карту с водительской стороны, поддеваем пластиковые клипсы, снимаем клеммы с блока управления стеклопакетом.
  • Отсоединяем колодку с проводами от блока управления стеклопакетом, заводим на Пин № 2 и Пин №7 сторонние контакты. Надеваем колодку, прокладываем провод по штатным каналам.
  • Надеваем и фиксируем дверную карту. Работы в дверном проеме окончены.
  • Выкручиваем саморезы, снимаем пластиковую панель с рулевой колонки.
  • Снимаем приборную панель.

Снятие приборной панели

• • Отсоединяем CAN-модуль с тыльной стороны.
  • Снимаем пластиковую декоративную накладку с левой стороны, в которую будет вмонтирован светодиод.
  • В багажном отсеке извлекаем фонарь подсветки, снимаем левую сторону обшивки. Подключаем электрические провода к фонарю освещения. Плюсовой кабель в черной изоляции соединяем диодом №4007 к «+» плафона.
  • Закрепляем проводку, устанавливаем обшивку.
  • Прокладываем проводку от багажника в сторону салона под ковролином, декоративными вставками.
  • Далее подготавливаем блок противоугонки для подключения в соответствии со схемой (точками подключения).
  • В моторном отсеке фиксируем звуковую сирену. Место выбираем произвольное. Лучше всего в правой стороне, за оптикой.

Крепления сирены (колокола)

• От сирены подключаем два провода «+» и «-», заводим их в салон, под приборную панель посредством штатных технических отверстий в перегородке.
• Устанавливаем антенну на переднем лобовом стекле, по центру. Фиксируем кабель антенны скотчем, изоляцией, прокладываем под штатной обшивкой.
• На левой передней стойке просверливаем отверстие под диод «сигналки». Устанавливаем декоративную панель.

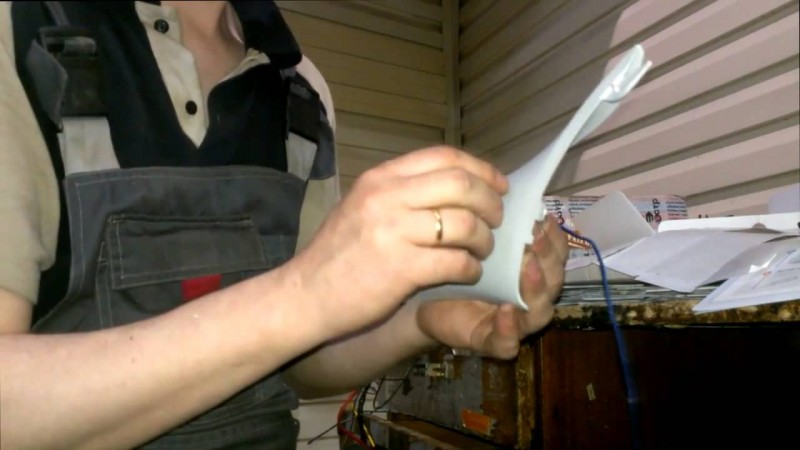

Вставка светодиода в панель

• • Собираем проложенные ранее провода воедино, фиксируем по пути следования пластиковыми хомутами, выводим под приборную панель для посадки на клеммы.
  • Подключаем провод к концевику открытия водительской двери. На нем запитываем все оставшиеся три двери.

Подключение провода к водительской двери

• Центральный «плюс» запитываем от источника постоянного тока, лучше от аккумуляторной батареи.
• Индикацию светового отображения запитываем не от габаритных огней, а от указателей поворотов.
• Устанавливаем реле, делаем распиновку строго в соответствии с нижеприведенной схемой.

Пошаговая установка

Если вы впервые выполняете подобные манипуляции и не имеете понятия о том, как, что и куда, соблюдайте в точности рекомендации в пошаговой инструкции, и все у вас получится:

1. В первую очередь необходимо установить под капотом колокол (сирену) сигнализации.
2. Потом выполняется монтаж концевика на крышке капота. Для него даже есть специальное местечко на щитке движка. Но подойдет только концевик по евростандарту, и чтобы вмонтировать туда отечественный аналог, придется попотеть.
3. Слева от мотора вы обнаружите резиновую заглушку, через которую нужно проложить провод от сирены и вмонтированного ранее концевика в салон.
4. Далее следует работа с главным блоком системы безопасности. Лучше всего его устанавливать за автомобильными приборами. Подберите соответствующий кронштейн и выполните установку устройства.
5. На нижней планке блока предохранителей прикрепите кнопку сервиса.
6. Рядом установите ударный датчик.
7. Чтобы протянуть проводку к передатчику сигнала, понадобится снять плафон осветительного прибора и козырьки, защищающие от солнца. Расположите передатчик над зеркалом заднего вида.
8. Светодиодный индикатор, по традиции крепится к левой стойке.
9. После тщательного изучения схемы подключения можно приступать к подключению основного блока системы сигнализации к замку зажигания.
10. Самый сложный этап – автооткрывание двери. А все потому, что установлен центральный замок и водительская дверь открывается только с помощью ключа. Но все же открывающий электропривод есть, но он не подключен. Значит, и проводов нужных в разъемах нет. Потому нужно снять 9-контактник и искать подходящие микроконтакты, потому что стандартные не подойдут – не смогут обеспечить нужное сцепление. Затем просто соберите разъем, после чего подключите провода. Повторить данный манипуляции необходимо на всех дверях.
11. Проложите провода в салон через гофрированную трубку и установите все концевики для дверей. Последние должны подключаться параллельно.

Опробуйте установленную охранную систему. Если она работает, значит, вы все выполнили правильно. Своими руками выполнить установку не так уж и просто, но если вы хотите это сделать – у вас все получится.

Какую сигнализацию выбрать?

Для начала необходимо выбрать охранную систему. Большинство владельцев бюджетных отечественных автомобилей выбирает сигнализацию StarLine. Этот вариант является наиболее подходящим, если смотреть на соотношение цена-качество. При демократичной цене данная система предлагает водителю довольно качественную защиту транспортного средства. Перед тем как приступить к работе, надо ознакомиться с инструкцией, которая прилагается к сигнализации.

Схема подключения сигнализации

Если у вас еще нет такой, то можете посмотреть ее в схеме. Кроме того, сразу определяем точки подключения сигнализации Лада Гранта. Сначала указано название цепи, потом — цвет провода, полярность и ее расположение:

1. +12V, розовый, полярность «+», замок зажигания.
2. IGN_1, синий, «+», замок зажигания.
3. Start, красный, «+», замок зажигания.
4. Повороты, синий/черный, «+», левый порог.
5. Бензонасос, серый, «+», левый порог.
6. Концевик водителя, красный/зеленый, «-», левый порог.
7. Ручник, коричневый/синий, «-», левый порог.
8. Концевик двигателя, красный/зеленый, « -», приборка.
9. Ручник, коричневый/синий, «-», приборка.
10. Центральный замок, установить электропривод в водительскую дверь.
11. Багажник, белый/черный, «-», жгут в багажнике.
12. Тахометр, коричневый/ красный, импульсы, в комплектации «Норма» можно взять на блоке электроусилителя руля.

Как выключить сигнализацию, если она не выключается

С помощью функции аварийного отключения. Чтобы снять блокировку надо включить сервисный режим. Также каждый хозяин автомобиля с сигнализацией должен быть в курсе, где в машине установлена кнопка Valet. Обычно ее устанавливают в салоне, возле блока предохранителей. Этой кнопкой можно взаимодействовать с блоком управления сигнализацией — добавлять дополнительные функции защиты, перепрошивать брелки и т. д.

И если случится ситуация, когда сирена орет и никак не отключатся, то с помощью этой кнопки можно ввести код доступа, который изначально во время установки сигнализации прописывался. Для наглядного примера — для того, чтобы выключить вой сирены, потребуется включить зажигания, после этого 2 раза нажать на кнопку Valet и после этого выключить зажигание. После этих действий сигнализация выключится и можно будет завести мотор и уехать.

2-й способ наиболее действенный и сможет наверняка выключить сигнализацию. Если удалось попасть в машину, а сигнализация орет во всю, то надо просто нажимать подряд кнопку “открыть” на брелке. Спустя некоторое время система откликнется на брелок и сирена выключится. А все потому, что в большинстве случаев просто теряется связь между блоком управления сигнализацией и брелком. А если постоянно нажимать на Unlock, то это усилит радиопередачу, после чего контакт возобновится.

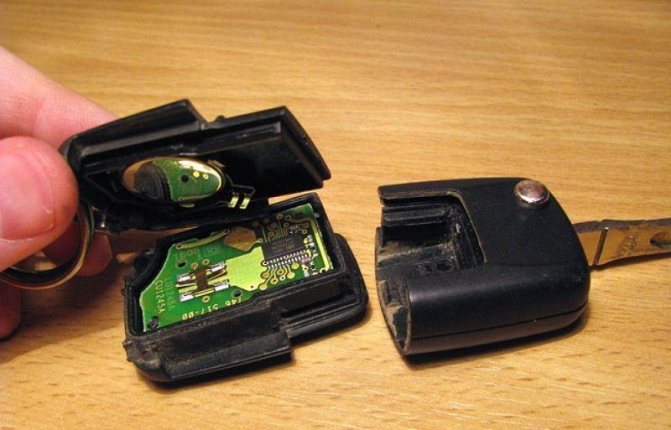

С каждым владельцем автомобиля, оборудованного охранной сигнализацией, может произойти неприятная ситуация, когда брелок не подает признаков жизни и с помощью него невозможно снять с охраны автомобиль и отключить сигнализацию.

В данной статье расскажем о возможных причинах поломки и о том, какие действия необходимо предпринять в этом случае.

Сигнализация не отключается? Что делать?

Современные охранные устройства с двусторонней связью позволяют проинформировать владельца о причине срабатывания, отображая на брелоке или экране телефона владельца, какой из датчиков сработал (удара, объема, наклона или перемещения, попытки запуска двигателя без охранной метки и др.). В случае со старыми устройствами в качестве источника данных о срабатывании выступает светодиод, который при снятии автомобиля с охраны с помощью определенной комбинации вспышек показывает зону срабатывания датчиков. Расшифровка данных сигналов прилагается к инструкции по эксплуатации охранного комплекса.

Частые срабатывания сигнализации являются тревожным звонком для владельца и свидетельствуют о возможных сбоях в ее работе, вызванные теми или иными причинами, либо попытками угона вашего автомобиля. В любом случае, в случае непрекращающихся ложных срабатываний, следует как можно скорее обратиться к специалистам для проведения полной диагностики сигнализации и устранения проблемы.

Вероятно, просто необходимо откорректировать чувствительность датчиков, произвести дополнительные настройки, но возможны и более серьезные проблемы.

Совет. В любом случае не снимайте полностью автомобиль с охраны. Если срабатывающая сирена мешает окружающим – переведите сигнализацию в «тихий» режим, поставьте автомобиль до момента обращения в специализированный сервис на охраняемую стоянку — вполне возможно уже идет процесс угона (подробно о способах угона мы писали ранее)

Также в случае проблем с сигнализацией следует произвести следующий алгоритм действий:

Основная информация

Довольно часто покупатели решают приобрести автомобили отечественного производителя. Естественно в этом есть свои плюсы, но есть и минусы. Как правило, отечественные автомобили имеют небольшую стоимость и это, и есть их самым главным плюсом. Представленный факт перекрывает даже тот факт, что такой автомобиль будет иметь меньшую эффективность. Так вот, автомобиль, который мы сегодня будем обсуждать как раз, и относится к таким бюджетным автомобилям. Самой популярной комплектацией автомобиля Лада Гранта является комплектация норма. Выбирая такое транспортное средство покупатель, естественно надеется, что оно оснащено штатной сигнализацией, так как, например, Лада Калина оснащена такой сигнализацией. Но Лада Гранта не оснащается противоугонной системой, единственное, на что может рассчитывать покупатель, так это на иммобилайзер. В автомобильном салоне покупателю просто отдадут ключи от автомобиля и пожелают счастливого пути.

Комплектация люкс является единственной комплектацией Лады Гранта, которая оснащается штатной противоугонной сигнализацией, но многие работники автомобильных салонов утверждают, что она неполноценна.

В данной комплектации сигнализация срабатывает во время открытия дверей, таким образом предотвращается несанкционированное проникновение в салон автомобиля. Во время покупки Лады Гранта комплектации люкс в автомобильном салоне в кредит страховщиками не будет заявлена установка средств сигнализации. Для активирования штатной сигнализации владельцу транспортного средства буде нужно только подъехать к дилеру. Штатная сигнализация считается частью электронной системы и оснащается дистанционным управлением, которое встраивается в ключ зажигания.

Но на автомобиль Лада Гранта вполне допускается установка более эффективной сигнализации с автозапуском и двухсторонней связью. Функция автозапуска двигателя, проявляющаяся после того как была завершена установка сигнализации, является особенно удобной при использовании в холодное время года, так как на холоде масло и мотор нуждается в прогревании. Владельцы такой системы утверждают, что она функционирует без каких-либо сбоев при температуре -35⁰С.

Установка сигнализации на Ладу Гранту

Двухсторонняя связь, также является довольно полезной вещью, так как здесь совершенно не нужна установка громкой сигнализации, так же как и внешний сигнал, который легко отключается. В случае попытки взлома транспортного средства брелок на ключе зажигания будет издавать достаточно громкий сигнал, который будет слышен на всю квартиру.

Кроме электронной противоугонной системы также возможна и установка механической сигнализации. Специально для Лада Гранта был придуман блокиратор Гарант, устанавливаемый на рулевой валик. Блокиратор Гарант достаточно стойкий к взломам, благодаря улучшению ключей, которые производятся фирмой Abloy.

Как проходит установка противоугонной системы?

Для установления противоугонной системы нам понадобится:

• Сирена (например, Alfa 12V);
• Сигнализация (например, StarLine B62);
• Разъемы и концевики на 3 дверцы;
• Универсальный электронный привод;
• Провод среднего диаметра и длиной около 10-ти метров.

Подключение сигнализации на Гранту

Алгоритм установления сигнализации:

• Снимите панельку приборов;
• Отключите аккумуляторную батарею;
• Разместите основной блок за панелью приборов;
• Зацепите основной блок пластиковыми хомутами за воздуховод;
• Подключите сигналку к концевикам дверей (красный с зеленым);
• Подключите выходы сигналки на поворотники (синий с черным);
• Снимите обшивку двери;
• Установите дополнительный активатор на водительскую дверцу;
• Соедините разъемы, а потом оденьте резинку, оставив петельку из провода;
• Установите концевики в нижней части передних стоек и задних крыльев;
• Подключитесь к концевику для багажника (к черному белый);
• Смените лампу накаливания подсветки багажного отделения светодиодной;
• Подключите провод питания сигналки к замку зажигания;
• Пропустите проводки концевика и сирены через резинку моторного щитка;
• Прикрепите датчик удара хомутом возле блока предохранителей на горизонтально расположенную полку. Рядом прикрепите реле для открытия багажного отделения при помощи пульта. Подключать реле нужно параллельно у штатной клавише открывания багажного отделения;
• Снимите накладку передней стойки стекла;
• Прикрепите антенну на стекло;
• Расположите в произвольном месте секретную клавишу.

Точки подключения

Едва вам пришла в голову мысль о приобретении сигнализации, необходимо сначала определиться с выбором. Что именно вы хотите от охранной системы? Вам нужна только защита или еще какие-то дополнительные функции, которые может обеспечить устройство такого рода.

Стоит сразу сказать, что в большинстве случаев нет смысла покупать самую навороченную новейшую модель. Крепкий середнячок будет более полезен для Гранты. Обычно бренды подобных систем достаточно быстро выбиваются в популярные либо стекают с прилавков как растаявшее эскимо. Зарекомендовавшая себя отлично сигнализация будет пользоваться спросом уже потому, что она проверена многими, а в наше время информация достигает потребителей намного быстрее, чем даже какие-то пять лет назад.

Далее мы рассмотрим одну из проверенных систем с автозапуском – Starline (старлайн). Ее выбирают автовладельцы, которые предпочитают собственноручно обслуживать своего железного коня, а не бросать ее в руки мастеров СТО при каждом случае. Более того, данная система отлично подходит не только для Гранты стандарт, а лифтбек и люкс.

Изначально во время сборки завод оснастил Гранту концевиком только для водительской двери, потому вам понадобится дополнительно приобрести новые для оставшихся трех дверей, а еще колодки подключения. К тому же вам понадобится около 10 м провода и колокол сигнализации, который обычно идет в комплекте охранной системы, но далеко не всегда.

Точки подключения сигнализации Лада Гранта

Устал пользоваться центральным замком в стандартном его исполнении на Лада Гранта. Данному выводу способствовало конкретное обстоятельство, когда пару раз забывал запереть двери автомобиля (благо, что стоянка неподалеку от работы). В дороге вспомнил о данном неприятном моменте, но дальности действия стандартного брелока уже не доставало.

В результате понял, что необходима установка сигнализации с функцией автозапуска и достаточной (согласно большинству отзывов) зоной эффективного покрытия на авто LADA Granta. Выбор сразу оказался нелегкой процедурой. Долго «колебался» между двух вариантов:

• «Старлайн А91»;
• «SCHER-KHAN LOGICAR 2».

Определился остановиться на последнем варианте. Теперь главное знать, где располагаются точки подключения сигнализации. Монтаж осуществлял своими руками в гаражных условиях друга, поскольку ничуть не сомневался в его профессионализме. Вся установка сигнализации реализовывалась повторюсь, своими руками с помощью подзатыльников товарища.

Если у вас отсутствует опыт в данной области, то и не следует к нему склоняться. Сначала открываем монтажный блок LADA Granta и начинаем «копаться» в присутствующих в нем проводах до момента наступления ясности, дабы не отрезать лишний электрический отвод, и находим точки подключения сигнализации.

Регулировка света фар Лада Гранта

Накладки на пороги на Лада Гранта

В моей ситуации реле, отвечающее за функционал центрального замка LADA Granta, немного «слетело» с контактов. Подозрения падают именно на данный факт, который не позволял замку постоянно срабатывать.

«Загорелся» целью создания резервной секретной кнопки. В тот момент ее можно было установить в цепь, коммутируемую с замком зажигания.

Вот эти самые три стандартных провода.

Затем передумал, поскольку заимел интерес к установке другого замка. Секретку на топливный насос решил установить позже.

Здесь начинается самый интересный этап, связанный с поиском места, в которое будет врезан данный компонент. Извлекаем жгут кабелей из канала у центрального порога и приступаем к их распутыванию.

Важным моментом является ничего не напутать: поворотные сигналы запитаны посредством синего и черного кабелей, а водительская дверь (ее токоприемники) – проводами коричневого и зеленого оттенков.

Для концевиков всех оставшихся дверных карт проводка не предусмотрена, поэтому придется ее прокладывать собственноручно. Поскольку был заинтересован в монтаже сигнализации именно с опцией автозапуска, то необходимость ручника имела первичное значение.

Позаимствовать для него провода позволил щиток приборов, а вернее его участок, расположенный поближе к модулю управления сигнализацией, который также поместили за панелью. Хорошо, что в Лада Гранта запас пространства за панелью позволяет это сделать.

Открыв бардачок, «опознаем» модуль управления мотором, с которого «берем» сигнал от генераторного устройства. В данном случае это коричнево-синий кабель. Находим все точки подключения сигнализации.

К концевику багажного отдела Лада Гранта присоединяем черно-белый проводок, в чей разрыв интегрируем обычный диод. В подкапотном пространстве потребовалось прибегнуть к установке евро-концевика.

Впоследствии производилась долгая и скрупулезная установка концевых выключателей в остальные двери Лада Гранта. Важным моментом является подключение именно к устройству с водительской стороны, а не по какой-то иной схеме, что позволяет предотвратить возникновение множества сбоев.

Сначала выявился дефект, связанный с продолжающимися щелчками замков в пассажирских дверях после момента постановки на охрану. Это объясняется присутствием в данных замках таких же концевиков. Устранение проблемы осуществилось просто – в цепь были впаяны диоды по аналогии с концевым элементом багажника.

Эта мера позволила обеспечить блок управления возможностью приемки корректного сигнала. С учетом обозначенных здесь нюансов система может гарантированно быть установлена на модель Лада Гранта в течение одного дня. Установка сигнализации хоть и хлопотное дело, но вполне под силу.

Это позволит сэкономить на отсутствии потребности обращаться к услугам СТО.

Об условных обозначениях

Напомним, что практичная модель Лада Гранта «пошла» в серию еще в 2011 г. Данный современный автомобиль насыщен новыми модификациями сложных приборов и электронных устройств. Все это имеет целью доставить водителю максимум комфорта при езде. Сегодня «ВАЗ» выпускает Лада Гранта в трех версиях в плане комплектации:

У первых двух вариантов одинаковая схема электропроводки, а в «Люксе» она другая. Обидно, что в заводской инструкции по эксплуатированию авто отсутствует данная схема электропроводки. Однако не спешите расстраиваться, ведь такой альбом со всем перечнем схем можно приобрести в рыночной сети авто-товаров.

Разводка электрических кабелей подразумевает присутствие большого числа жгутов. Схема электропроводки располагает условными обозначениями и порядковыми номерами, каждый из которых присвоен строго конкретному токоприемнику. Эти потребители на схеме коммутируются в общую сеть посредством условных линий. Чтобы повысить наглядность, разработчики применили для линий разные цвета. Далее провода собираются в жгуты, которые соединяются с электрическими блоками посредством специальных разъемов.

Первая цифра в маркировке провода обозначает штекер, разъем или же клемму, к которой подводится данный кабель. Цифра, присутствующая за знаком дроби, свидетельствует о своем соответствии номеру контакта токоприемника.

С принципом работы конкретно взятого электронного блока читатель может ознакомиться в самостоятельном режиме. Если неисправности незначительные, то они не создают затруднений в процессе ремонта или замены. Но ситуация меняется, когда из строя выбыл сложный узел, что подразумевает необходимость обращаться к электрикам. Для понимания ситуации с неисправностью конкретного токоприемника от владельца LADA Granta не требуется помнить все детали и мелочи компоновочного чертежа, а достаточно будет знать место размещения устройства и особенность подводящей к нему проводки.

Также полезной будет информация о приемах, позволяющих оперативно заменить пришедший в негодность предохранитель или реле. В монтажном блоке Лада Гранта предусмотрены резервные предохранители и реле такого же характера. Предохранительные элементы необходимы для защиты цепей от токовых перегрузок, которые приводят не только к выходу из строя прибора, но и защищают цепь от короткого замыкания, грозящего риском последующего возгорания. В такой ситуации происходит нагревание плавкой вставки, после чего ее элемент перегорает, тем самым отключая подачу питания к токоприемнику. Замену предохранителей разрешается осуществлять только на аналоги, настроенные на такую же максимальную силу тока. Пренебрежение этим важным правилом также способно спровоцировать поломки и возгорания.

Подключение проводки

После того как компоненты сигнализации установлены на Гранту своими руками, следует соединить узлы штатными пучками электропроводки. Центральный жгут подключается к бортовой сети и дополнительным узлам по схеме, рекомендованной изготовителем оборудования. Положительный сигнал подается от клеммы аккумулятора или от замка, отрицательный вывод подсоединяется к кузову автомобиля. Для подключения используются болты, расположенные внутри панели приборов.

Для использования автозапуска требуется подключить переключатели, расположенные под педалью тормоза и под рычагом стояночного тормоза. Контактная группа под педалью предназначена для дополнительной защиты машины, при попытке затормозить на угнанной машине двигатель глушится. Дополнительно необходимо задействовать шнур, контролирующий работу силового агрегата. Сигнал поступает от тахометра, часть сигнализаций поддерживает контроль по напряжению в бортовой сети.

Центральный жгут подключается к блоку управления указателями поворотов. В цепях питания следует предусмотреть предохранители, номинал изделий зависит от типа охранного комплекса. В конструкции машины не предусмотрены концевые элементы, фиксирующие положение дверей. Детали устанавливаются в отдельные отверстия, которые выполняются на стойках кузова. Соединительные кабели проводятся под обшивкой порогов.

Подключение к центральному замку

Головные блоки охранного комплекса подключаются к ЦЗ, который используется на автомобилях Гранта. Для коммутации требуется разрезать провод, покрытый слоем изоляции коричневого цвета. Коммутация производится в двери водителя или около блока управления центральным замком. Противоположный конец шнура подсоединяется к соответствующему выходу головного модуля сигнализации (место расположения контакта зависит от модели и производителя комплекса). Силовые кабели для обеспечения работы узлов подсоединять не требуется.

Вариант для комплектации Люкс

При монтаже сигнализации на Гранту с расширенным заводским оснащением (по заводской терминологии версия обозначается как «люкс») следует учитывать наличие дополнительного переключателя, позволяющего блокировать замки. Элемент располагается на дверной обшивке со стороны места водителя. Для коммутации головного блока охранного комплекса применяется выход, на котором возникает положительный сигнал при воздействии на переключатель.

В коммутационную схему вводится дополнительное сопротивление (номинал 2,7-3,0 кОм). Резистор припаивается к кабелю, идущему к блоку управления замками, и к проводу, проложенному к реле отпирания замков. Точки подсоединения защищаются изоляционной лентой или специальной трубкой, предотвращающими короткое замыкание и возгорание электропроводки.

Вариант для комплектации Норма

Чтобы подключить сигнализацию на Ладу в базовом оснащении, необходимо подсоединиться к кабелям с сине-красной и желтой изоляцией, установленным в штатном блоке центрального замка. Затем требуется переменить местами провода, подведенные к штатному силовому приводу в двери водителя. Если при тестировании комплекса выяснится некорректная работа привода, то необходимо переключить провода, идущие от головного блока к модулю центрального замка. Штатный штекер к блоку запирания замка не подключается, рекомендуется дополнительно изолировать узел.

Разбираем блок, ищем дефекты

Ещё раз заметим, что через шнуры, подключаемые к блоку, может идти значительная сила тока. Речь идёт о двух питающих проводах, а также о выводах, соединённых с моторами. Примерное значение силы тока равно 20 А (в евророзетке идёт максимум 15). И при таких значениях все детали смонтированы на текстолите, что не может не приводить к разрушению «дорожек».

БУ ЦЗ, печатная плата

Дорожку из фольги, чтобы увеличить её сечение, покрывают слоем припоя. Но, как можно видеть по фото в результате иногда образуются кольцевые трещины, нарушающие соединение между дорожкой и клеммой. Подобный дефект быстро исправляется пайкой, но это – только начало.

Проверка диодов, предохраняющих транзисторы

Реле постоянного тока не может использоваться, если параллельно обмотке электромагнита не включен диод. Этот элемент, то есть предохранительный диод, обычно располагают рядом с корпусом реле. Так что, найти его будет несложно.

Печатный монтаж БУ ЦЗ

Указанные детали рекомендуют «прозвонить» в первую очередь: одну из «ног» отпаивают от платы, выполняют проверку тестером. Сам тестер, конечно, должен быть включён в режим «Диод»:

Режим для проверки полупроводников

При проверке в одном из вариантов подключения дисплей должен показать «1», в другом – от 200 до 500 мВ.

Тогда, в 99% случаев можно поступить так: отпаять реле и с чистой совестью выбросить блок, вернее, то, что от него осталось. Дело в том, что в случае пробоя или разрыва диода выходят из строя все транзисторы. Впрочем, можете дать блоку последний шанс: установив исправные детали взамен старых, можно провести проверку, подключив блок «на месте». Номинал элемента под названием «диод» в данном случае не важен. Главное – не ошибиться с полярностью (она обозначена на плате).

Замена неисправных электролитических конденсаторов

Деталь под названием «конденсатор» представляет собой цилиндр, имеющий с одной из сторон два отвода. Проверить работоспособность конденсатора можно просто: достаточно посмотреть на его крышку, и убедиться, что она не потеряла форму плоскости (не «вздулась»). Если последнее условие не выполнено, конденсатор заменяют, соблюдая полярность подключения.

Две детали нужно заменить

Есть выводы плюсовой и минусовой, а на импортной детали «минус» обозначен полосой на корпусе.

Выбирая новые конденсаторы на замену неисправным, нельзя нарушать следующие требования:

1. Номинальное напряжение должно быть 16 Вольт или больше.
2. Устанавливать деталь большей ёмкости, чем предусмотрено, запрещается категорически: вы получите время срабатывания, увеличенное в несколько раз (вместо 0,8 секунды станет 1,6). Это негативно скажется на долговечности актуаторов, смонтированных в дверях.
3. Типоразмер новой детали должен соответствовать печатной плате. Данное требование, как ни странно, выполнить сложнее всего.

Если вы провели ремонт, руководствуясь изложенными здесь советами, проверьте блок на наличие замыканий. Подключите к питающей клемме «Крону» от тестера (плюсовой вывод), к «массе» – минусовой. Пробуйте подать «минус» на каждый управляющий провод – реле должно щёлкать. Впрочем, последнее свойство характерно не для всех блоков, а только для самых «примитивных». Обычно, для работы БУ нужно много управляющих напряжений.

Схема подключения БУ «Гранта»

Рекомендации по монтажу блока в авто являются стандартными: перед выполнением любых действий, даже если говорится о демонтаже, нужно отключать минусовую клемму аккумулятора.

Именно так можно обезопасить себя от неприятных последствий. Любой блок управления, даже неисправный, выступает в роли «буфера» между АКБ и электромоторами. Если ремонт выполнить с ошибками, вы получите неработающий центральный замок (и то, не всегда). А сами актуаторы, как легко понять, останутся невредимыми в любом случае.
