Точки подключения сигнализации к автомобилю лада приора

Карта установки автосигнализации Starline A93 Can+Lin на автомобиль Lada Priora Lux 2014-15 МКПП

1. Для доступа к разъёму замка зажигания снять нижнюю часть кожуха рулевого вала. Для этого необходимо снять пластиковую накладку под рулевой колонкой, освободив фиксаторы, затем снять нижнюю часть кожуха (крепление на трёх саморезах и двух винтах).

Кожух рулевого вала. Общий вид

Фиксаторы крепления пластиковой накладки

Пластиковая накладка снята

Саморезы и винты крепления кожуха рулевого вала

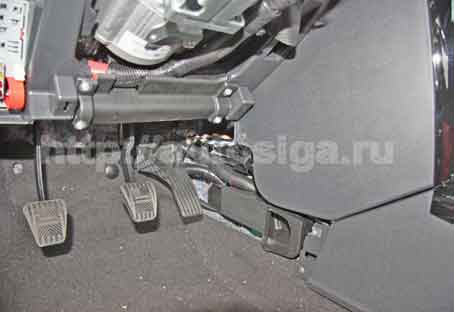

Нижняя часть кожуха рулевого вала снята

2. Для доступа к блоку ВСМ снять левую боковую накладку центрального тоннеля (крепление на одном саморезе). Затем снять блок ВСМ (крепление на болте и гайке).

Саморез крепления боковой накладки

Боковая накладка снята

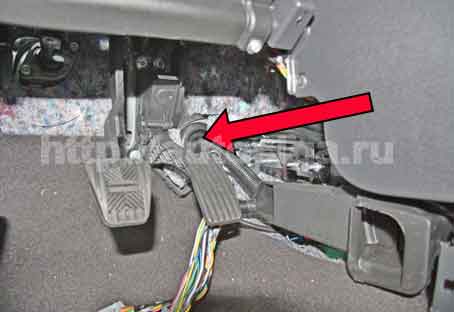

Болт и гайка крепления блока ВСМ

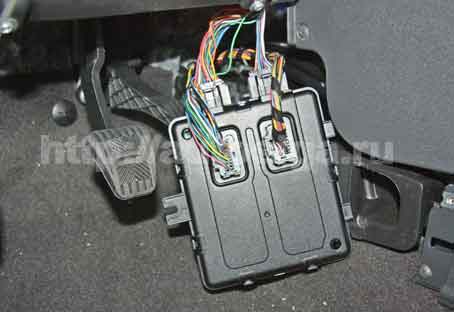

Блок ВСМ снят

3. Установить антенный модуль со встроенным датчиком удара и наклона на лобовом стекле, светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте.

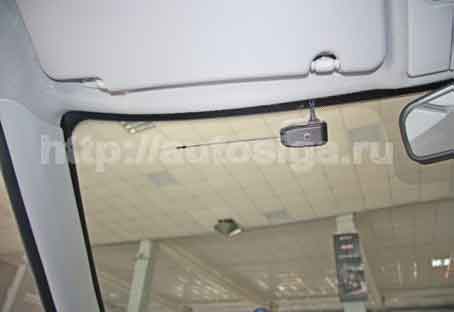

Возможное место установки антенного модуля

Место установки светодиода

4. Установить под капотом сирену (крепить на гайку) и датчик температуры двигателя (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита.

Возможное место установки сирены

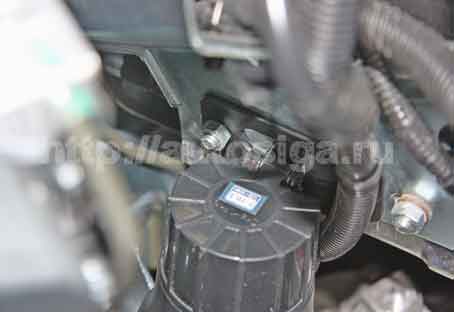

Сирена установлена

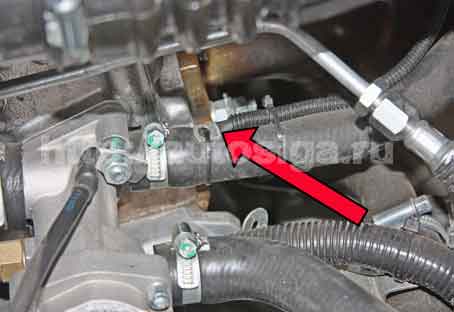

Место установки датчика температуры двигателя

Датчик температуры закреплён на патрубке с помощью стяжек

Штатный уплотнитель. Вид со стороны салона

5. Центральный блок автосигнализации StarLine А93 закрепить справа над блоком ВСМ.

Пример расположения центрального блока автосигнализации

6. Выполнить подключение массы сигнализации StarLine слева внизу под блоком ВСМ под штатную гайку.

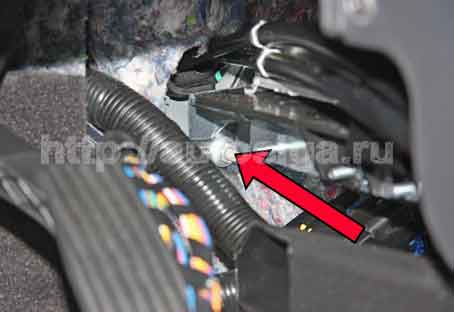

Подключение массы

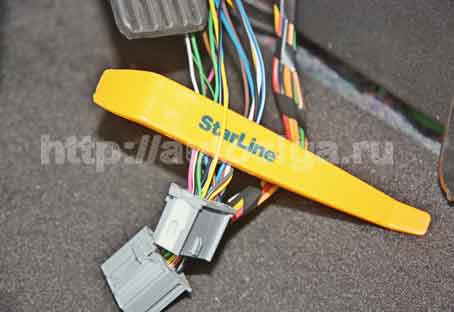

7. Выполнить подключение СAN-шины и LIN-шины StarLine в жгуте разъёма 3 блока ВСМ.

Условная нумерация разъёмов на блоке ВСМ

CAN-шина (жёлто-красный, pin 16 и серый, pin 15)

LIN-шина (сине-белый, pin 8)

Подключение LIN-шины

8. Выполнить подключение концевика багажника в жгуте разъёма 3 блока ВСМ.

Концевик багажника (жёлтый, pin 14)

Выполнить подключение концевика капота в жгуте разъёма 2 блока ВСМ.

Концевик капота (бело-чёрный, pin 15)

Подключение концевика капота и багажника

9. В жгуте разъёма 2 на блоке ВСМ выполнить подключение альтернативного управления световыми сигналами (чёрно-белый провод разъёма Х3 сигнализации Starline).

Управление световыми сигналами (красный, pin 5)

10. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем выполнить подключение модуля обхода в разрыв любого провода штатной антенны на замке зажигания.

Провода штатной антенны (зелёный и белый)

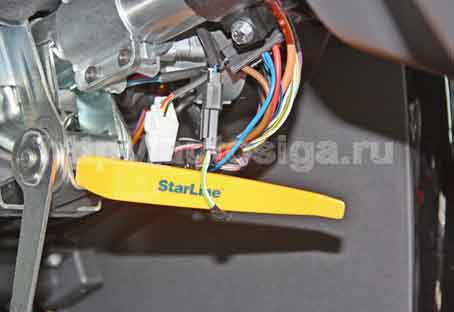

11. В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя, питание охранного комплекса и силового модуля автозапуска.

Зажигание (сине-чёрный)

Стартер (красный)

Питание + 12В (коричневый)

12. Запрограммировать охранные и сервисные функции Starline A93 (см. инструкцию по установке, раздел «Главное меню программирования функций автосигнализации», Таблица 1).

13. Запрограммировать параметры запуска автомобиля (см. инструкцию по установке, раздел «Главное меню программирования функций автосигнализации», таблица 2).

14. Отрегулировать чувствительность настройки датчика удара и наклона (см. инструкцию по установке, раздел «Подключение приемопередатчика (антенного модуля) и настройка датчика удара и наклона»). Заводские значения чувствительности: предупредительный уровень датчика удара — 10, тревожный уровень датчика удара — 5, датчик наклона и перемещения — 5. После настройки проверить работу датчиков, при необходимости процедуру настройки повторить.

15. Проверить работоспособность автосигнализации Starline A93. Сборку салона производить в обратной последовательности.

Как открыть ВАЗ 2110 без ключа

Если с водителем случилась не приятная ситуация когда ключи остались внутри машины или когда ключи остались в замке зажигания, а дверь внезапно закрылась то водителю приходится думать как попасть внутрь машины. Также бывают ситуации, когда сел аккумулятор или заклинило замок или запорные механизмы при низкой температуре и плохой погоде заполнились льдом.

Расстраиваться в подобных случаях рано, потому что есть несколько реальных способов открыть дверь без ключей. В первую очередь стоит подумать, где находится запасной комплект ключей, если ключи далеко, то этот вариант не подойдет.

Существует несколько простых способов, как открыть дверь отечественной машины ВАЗ 2110 без ключа, вот некоторые из них.

1. Необходимо обратиться в СТО, где за деньги специалисты без труда и быстро откроют дверь. Преимуществом этого метода является быстрый выезд по звонку и сохранение автомобиля в сохранности. В крупных городах существуют специальные службы, оказывающие такие услуги, в их ассортименте есть специальные отмычки и другие профессиональные инструменты.
2. Попробовать разбить стекло или просверлить замок с помощью дрели. Этот метод применим только когда есть доступ к электричеству и сам инструмент. Это самый плохой вариант, потому что установка нового стекла стоит дорого и вследствие этого это самый затратный способ.
3. Разблокировать блокировочную клавишу. Для этого способа необходимо найти проволоку небольшого размера, подойдет кусок длинной до 60 см, которая будет мягкая и упругая и обыкновенную линейку или отвертку. На конце проволоки сделать крючок, далее отверткой подцепить и вытянуть уплотнитель, который находится около замка, после этого попытаться самодельную конструкцию провести между стеклом на двери и уплотнителем и найти уплотнитель, который располагается возле замка и выгнуть крючок. В некоторых случаях проволоку тяжело провести и нужно отогнуть уплотнитель. Такой способ не имеет сложный механизм и займет в среднем у не опытного человека, около 20 минут.
4. При заклинивших дверях необходимо в первую очередь проверить, закрыт ли багажник машины ВАЗ 2010 и как, открыть его без ключа. Если он открытый, то чинить и ломать машину не придется. Если закрытый багажник, то нужно открыть, вставив плоскую отвертку, в замочный механизм и с усилием провернуть.
5. Попытаться открыть дверь отмычками, если есть в наличие отмычки и специальные навыки ими пользоваться, необходимо просто установить их в замочную скважину и аккуратно ими открыть.
6. Если при низких температурах замерз замок то, пригодится другой способ. Необходимо прогреть замочный механизм горячим ключом. Ключ можно нагреть от зажигалки или спичек, с первого раза не всегда удается открыть и процедуру нужно повторять до тех пор, пока не получится. Более простым способом является заблаговременное приобретение в магазине специальной жидкости, которая нужна для прогрева замочной скважины.
7. С помощью линейки также можно открыть дверь, в машине просто просунув линейку под стекло. Линейка должна быть тонкой и железной, чтобы оказать достаточное давление на запорный механизм замка.
8. Если другие варианты не дали результата, возможно, открыть дверь при помощи обычной отвертки и молотка, нужно вставить отвертку в замок при помощи молотка и провернуть.
9. Дверь можно попытаться открыть при помощи веревки или шнурка от ботинок, такой метод эффективен, если кнопка блокировки расположена на двери машины, близко к стеклу. На конце веревки нужно завязать петлю и ввести веревку через торец двери в салон машины и опустить веревку на уровень кнопки блокировки, надеть на кнопку петлю, затянуть ее и потянуть вверх.
10. Попробовать опустить стекло. Плотно захватить стекло ладонями и давить по направлению вниз.

Для того чтобы обезопасить себя от таких неприятных ситуаций и не пользоваться этими методами нужно соблюдать следующие рекомендации:

1. На случай морозной погоды и низких температур иметь специальное разогревающее средство.
2. Сделать запасную пару ключей, носить их при себе или оставить его знакомым, которое в нужный момент их смогут привезти.
3. Вовремя проходить технический осмотр машины, на предмет исправности замочных механизмов.

Выбор охранной сигнализации для установки на отечественную машину

Функция дистанционного закрытия и отпирания всех дверей автомобиля обязательна для всех видов современных противоугонных сигнализаций. Без центрального замка установить сигнализацию невозможно, поэтому владельцы машин перед покупкой охранной системы вынуждены установить центральный замок.

Торговля предлагает автомобилистам сотни моделей противоугонных сигнализаций в большом ценовом и функциональном диапазоне.

При выборе автомобильной сигнализации для установки на отечественные машины главными критериями выбора для автовладельцев становятся:

1. Доступная цена охранной системы. Опытные автолюбители не покупают самые дешевые противоугонные сигнализации, сомневаясь в их долговечности, качестве работы. Большинство российских водителей предпочитает покупать автосигнализации из среднего ценового диапазона.
2. Функциональность системы. Достаточным набором опций обычные владельцы вазовских моделей считают комплектацию автосигнализации дистанционным брелком, двумя-тремя сенсорами, сиреной, кабелями для подключения.
3. Возможность самостоятельного монтажа. Для реализации этого требования на стадии покупки нужно интересоваться сложностью электронного блока управления охранной системой, подробными схемами и инструкциями по подключению противоугонной сигнализации. При самостоятельном монтаже желательно минимальное нарушение штатной электропроводки, не рекомендуется вмешиваться в работу существующих механизмов.

Владельцам моделей ВАЗовского производства не нужно беспокоиться о сложностях перепрошивки заводских защит, обходов штатных иммобилайзеров. Тем не менее, начинающим любителям автомобильного тюнинга специалисты не рекомендуют начинать работу с самостоятельной установки охранных систем, снабженных:

• дистанционным запуском двигателя (удаленным включением мотора по температуре, таймеру);
• кодированной диалоговой системой связи, GSM модулями;
• многочисленными дополнительными опциями (запуском со смартфона, включением подогревателей, кондиционеров).

При желании установить на вазовскую модель полный набор охранных опций вам придется обратиться в специализированный сервис, где могут установить дополнительное оборудование.

Самостоятельно проще всего установить простую автомобильную сигнализацию с минимальным набором функций.

3-ий тип: центральный замок с переменной полярностью

Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).

Видео поиска проводов центрального замка (тип 3 — переменная полярность)

Поиск центрального замка (силовые провода)

Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы. Ну и, конечно, ничего разрезать не надо — Вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).

Видео «Восстановление электропроводки в Приоре своими руками»

Наглядная инструкция по самостоятельному восстановлению работоспособности проводки в автомобиле Лада Приора приведена на видео ниже (автор ролика — alecsey avtolekar).

Центральный замок Приоры не имеет отдельного блока как на других ВАЗах. Роль блока центрального замка Приоры делает контроллер электропакета. Не считая этого центральный замок заходит в штатную охранную систему установленной заводом иммобилайзер АПС-6. Эта система позволяет отрешиться от установки дополнительной охранной сигнализации. В комплекте с автомобилем поставляется три ключа, основной, запасной и обучающий со вставкой красноватого цвета, в которые вмонтированы чипы для идентификации ключей системой охраны.

Для активации иммобилайзера Приоры нужно включить зажигание красноватым обучающим ключом и через 6 секунд отключить и вынуть ключ из замка. При всем этом индикатор иммобилайзера начнёт мигать с частотой 5 раз за секунду. Такая периодичность мерцания должна длиться всё время активации. Изменение значит прекращение процесса из-за не правильных действий.

Пока мигает индикатор нужно воткнуть в замок и включить зажигание главным ключом. При правильных действиях прозвучит три звуковых сигнала зуммера. Не выключайте зажигание, пока не прозвучит ещё два звуковых сигнала. После чего зажигание можно отключить и извлечь ключ из замка.

Читайте так же

Если нужно научить ещё один ключ, то его также нужно воткнуть в замок и повторить действие как с первым ключом. Для выхода из режима обучения нужно воткнуть в замок зажигания обучающий ключ. Зуммер иммобилайзера Приоры при всем этом выдаст три звуковых сигнала, а приблизительно через 6 секунд ещё два. После чего нужно отключить зажигание, не вынимая ключа из замка. Через 10 секунд прозвучит одиночный сигнал, а мерцание светодиода будет в обыкновенном режиме. Это свидетельствует об окончании процедуры.

Боль и ненависть к АвтоВАЗу. Замена блока центрального замка на Гранте.

Попробуем разобраться, как работает центральный замок Приоры. После активации ключей блоком иммобилайзера, коды ключей передаются в модуль водительской двери, где и хранятся. При попадании обученного ключа в зону деяния антенны модуля, при открытии дверей, происходит считывание кода. Если код соответствует то при повороте ключа и замыкании либо размыкании электронных контактов блокировки дверей, от модуля водительской двери по CAN-шине на контроллер управления электропакетом поступает сигнал на открытие либо закрытие дверей. Не считая этого происходит активация либо снятие охранной сигнализации.

Читайте так же

Центральный замок Приоры работает так же при неактивном иммобелайзере. В данном случае код с ключа не считывается, а вся система работает, как описано ранее.

Управление замками дверей так же может быть дистанционно, нажатием кнопок на ключе. Не считая этого имеется два режима при разблокировке дверей. Она может происходить сразу на всех дверях либо ступенчато. При однократном нажатии на кнопку либо повороте ключа раскрывается водительская дверь. Если в течение 5 секунд повторно надавить на кнопку либо повернуть ключ, то разблокируются пассажирские двери. Переключение меж режимами делается одновременным нажатием блокировки и разблокировки дверей на ключе при включённом зажигании. Доказательством о переходе служит один либо два звуковых сигнала зуммера, при включении одновременного открытия и ступенчатого соответственно.

Центральный замок Приоры может иметь некие неисправности обстоятельств которых быть много. В главном они связаны с неисправностью ключей, контроллера управления электропакетом, иммобилайзера Приоры, блока водительской двери, обрыва либо замыкания на массу соединительных проводов либо КАН-шины

При возникновении неисправности и наличие способности направьте внимание на работу стеклоподъёмников и способности регулировки зеркал. Если они так же не работают, то может быть неисправен сигнальный провод от вывода 5 разъёма модуля водительской двери и вывода 5 колодки Х3 контроллера управления электропакетом

К неисправностям центрального замка не изредка относят и неисправность иммобилайзера, потому что они плотно сплетены меж собой. Мерцание иммобилайзера и подача им звуковых сигналов может свидетельствовать о его неисправности.

Ниже приведена схема подключение центрального замка Приора.

Куда и как лучше установить элементы сигнализации на «Приору»

Устройство «Приоры» таково, что просто невозможно выбрать какое-то другое место для установки блока сигнализации, кроме как в районе основного ЭБУ, который расположен в «бороде» панели управления под блоком отопителя. Доступ к нему можно получить, сняв своими руками боковые пластмассовые панели, расположенные в районе педали акселератора с водительской стороны, и левой ноги со стороны пассажира.

Чем удобно размещение именно там? А тем, что прямо над блоком управления расположен электропакет. В нём имеются все функции, необходимые для работы сигнализации. То есть этот «пакет» командует центральным замком, стеклоподъёмниками, открытием багажника и стартером. Тут же рядом находится блок реле и предохранителей системы управления двигателем. Потому нет необходимости тянуть далеко провода в разные стороны. Всё можно установить своими руками на месте. Ведь «Приора» оборудована даже датчиками открытия капота и багажника прямо с завода.

Особенности центральных замков ВАЗовских моделей

Перед тем, как подключить сигнализацию к центральному замку на ВАЗ 2114, 2110, нужно разобраться в особенностях центральных замков ВАЗовских моделей. Как исполнительное устройство в дверях отечественных авто используются электромеханические замки, управление которыми предусмотрено всеми популярными моделями автосигнализаций.

Все штатные центральные замки моделей ВАЗа, устанавливаемые на заводе (ВАЗ 2110, 2111, 2114, «Лада Гранта», «Калина», «Приора»), управляются отрицательным импульсом. Для подключения сигнализации нужно найти минусовый провод управления, подать на него минус от главного блока автосигнализации.

Если вы установили на отечественную модель центральный замок с импортной машины, он может управляться положительным импульсом. При этом дверь закрывается при подаче плюсового напряжения (12 V).

Разобраться, как подключить сигнализацию к центральному замку на Приоре, понять распиновку проводов вам поможет принципиальная схема.

Схема подключения сигнализации к центральному замку на приоре

Подобные схемы для других моделей ВАЗа вы можете найти в Интернете или в технической литературе.

Замечания по реализации схем

Сразу заметим: если стеклоподъёмников нет, вторая схема не будет содержать детали К2/К3. Разрезать тогда требуется один провод. Иногда отсутствуют только задние стеклоподъёмники. Значит, исключается реле К3. А диоды, включаемые параллельно с обмоткой, могут быть совершенно любыми.

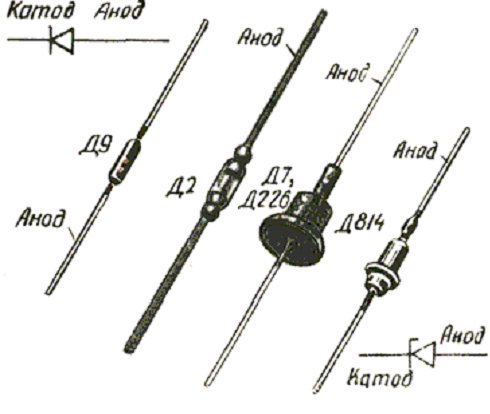

Диод, стабилитрон – подойдёт всё

Теперь перечислим требования, предъявляемые к элементу с названием «реле»:

1. Напряжение срабатывания – 12 Вольт;
2. Коммутируемый ток – 10 А или выше;
3. Ток, потребляемый всеми обмотками реле, не должен превышать значение, указанное в инструкции к сигналке. Обычно оно равняется 200-300 мА.

Часто нарушают именно последнее требование.

Диод с реле, готовый модуль

Чтобы «схема 2» стала работать, необходимо не только собрать её, но и запрограммировать основной блок: нужно включить опцию «2-шаговое отпирание». И как бы то ни было, нельзя управляющие импульсы делать слишком длительными. Используйте значения 0,7-1,1 секунды.

Соединять силовые кабели (шнур X1-6) можно только с использованием скруток.

Площадь сечения провода должна быть достаточной, чтобы выдержать ток «10 Ампер» (к сигнальным цепям это не относится). Предохранитель, защищающий силовые цепи, следует установить обязательно. И конечно, перед монтажом снимают минусовую клемму АКБ.

Причины неисправности иммобилайзера

Иногда у автомобилей ВАЗ ломается иммобилайзер, и водитель, никуда не может уехать на автомобиле. Неисправность иммо может возникнуть по ряду причин:

• Полный разряд аккумулятора;
• Технические неполадки;
• Программные неполадки.

Самый худший способ убить иммо – это полностью разрядить АКБ или же просто отключить АКБ от электросети автомобиля. Обесточивание сети приведет к тому, что в схему EEPROM в ЭБУ будет записываться хаотичный код, и все настройки собьются, иммобилайзер заблокирует работу двигателя.

Технические неполадки – это неполадки с платами, антенной иммобилайзера, ее адаптером. Самая банальная поломка – это «сгоревшая» плата. Точно определить деталь, вышедшую из строя, можно с помощью диагностики противоугонного устройства

Важно следить за предохранителем иммобилайзерав Приоре, потому что он служит расходным элементом в общей цепочке. Ровно также поломка электрооборудования, может пагубно повлиять на работу иммо

Неполадка может возникнуть после замены двигателя или электронного блока управления. При замене двигателя стоит поставить новый ЭБУ и, новый чип иммо.

Программные неполадки – это сбои работы записанного специалистом кода. Они могут возникнуть в ячейках EEPROM, или чипе брелока сигнализации. Если в работу чипа ЭБУ можно внести исправления с помощью компьютера, адаптера и оборудования, то чип брелока придется менять. Встречались случаи блокировки из-за помех от смартфонов и иных мобильных устройств.

Функции защиты и надежность работы

Штатная сигнализация Приоры не перегружена дополнительными функциями. Ей недоступны сервисные возможности, связанные с автозапуском, открытием багажника или поиском машины на стоянке. Не сообщит она своему владельцу по индикации с брелока о потере с ним связи. И уж тем более не станет посылать всевозможные SMS-сообщения о различных неисправностях машины. Пусть уж владельцы Bugatti Veyron и Porsche 918 пользуются услугами GSM-связи и GPS-навигации.

Совершенно не стоит делать динамометрическим газовый, разводной ключ №3. У штатных сигнализаций автомобилей Лада другая задача. Им не надо поражать сослуживцев владельца Приоры эргономикой брелока управления или автозапуском из соседней деревни. Их преимущество в надёжности и простоте настройки без дополнительных хлопот и привлечения смежных специалистов. Кроме того при своей работе штатная сигнализация обеспечивает безопасность конкретных зон машины:

• двери охраняемого автомобиля;
• капот машины или дверцу багажника;
• водительскую дверь с замковой личинкой;
• напряжение на клеммах штатного аккумулятора.

Лада Приора подаст достаточно надёжный сигнал тревоги и сопроводит его вспышками поворотников при попытках нарушить любую из охраняемых штатной сигнализацией зон. К таким несанкционированным попыткам доступа следует отнести:

• желание вскрыть любую из дверей машины, в том числе багажника или капоты;
• поворот необученного ключа в замке зажигания Лады;
• любые манипуляции со штатным аккумулятором, связанные с его подключением или отключением;
• при срабатывании дополнительно настроенного датчика объёма или удара.

Конструкции центральных замков

Расширенные комплектации центральных замков автомобиля включают:

• блок управления;
• подводящие кабели электропроводки;
• входные датчики;
• пульты дистанционного управления;
• исполнительные устройства (актуаторы);
• дополнительные приспособления (доводчики стекол, электролюка, блокираторы электропривода багажника, замка топливного люка).

В базовых комплектациях блок управления центрального замка после поворота ключа снимает блокировки с замков всех дверей, активируя актуаторы.

Такие же функции выполняет блок управления автосигнализацией, лишенный актуаторов, поэтому согласование двух систем, построенных на разных принципах, становится основной задачей установщика.

Установка автосигнализации на Лада Приора

Точки подключения автосигнализации на Лада Приора

Блок справа от педали тормоза:концевик капота (-) — белый/чёрный в среднем разъёмезажигание (+) — оранжевый в среднем разъёмеоткрывание багажника (-) — синий/красный в маленьком разъёмеконцевик дверей (-) — белый/чёрный в маленьком разъёмеконцевик багажника (-) — жёлтый/красный в маленьком разъёме

родная сирена — серый/чёрный на блоке предохранителей

Для управления центральным замком разрезать коричневый провод в водительской двери и подцепиться по схеме:

Прислал RA9UBD
Цепь	Цвет	Полярность	Расположение
+ 12V	Коричневый	Положительная	Замок зажигания
Стартер	Красный
IGN	Синий/чёрный
Тахо сигнал	Коричневый/красный	Импульсы	Приборка
Ручник	Коричневый/синий	Отрицательная	Приборка (Подробнее см. Схема 1)
Концевик двери водителя	Синий/чёрный	Разъём Х3 (См. рис 1)
Концевик правой передней двери	Коричневый
Концевики задних дверей	Серый/красный
Концевик багажника	Жёлтый/красный
Открытие багажника (Слаботочный вход, можно без реле, 1 канал напрямую к сигнализации.)	Синий/красный
Повороты	Синий, Синий/чёрный	Положительная	Разъём Х1 (См. рис 1)
Ц.З.	Коричневый	Отрицательная	Провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)
Концевик капота	Белый/чёрный	Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Схема контроллера электропакета

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2020 с неактивной штаткой + реализация доводчика стекол

Автор RA9UBD

За блоком реле и предохранителей:+12 (для релейного модуля) – красный толстыйзажигание – синий/чёрныйстартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1):+12В (питание блока сигнализации) – красный толстыйпровод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1):Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

Разъём 3 блока электропакета (См. Рис. 1):Концевик багажника (-) – желтый (Pin 14), см. Рис. 5Can-H – желтый/красный, см. Рис. 4Can-L – серый, см. Рис. 4Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN:– Контроль работы двигателя– Концевики дверей– Управление ЦЗ– Управление замком багажника– Комфорт (поднятие стекол)

По аналогу:– Ручник– Зажигание– Багажник– Капот– Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Правила установки своими руками

Порядок подключения едины и распространяются на все модели и марки автомобилей: на ВАЗ 2114, 2107, 2110, Приору, Honda CRV rd1, Лексус rx300, Тойоту Пассо, Мазда Демио dw3w и др

При установке охранной системы самостоятельно особое внимание уделите следующим позициям

1. Все подключения выполняйте согласно схеме, приложенной в руководстве пользователя.
2. Тщательно продумайте расположение основного блока управления сигнализацией, от которого зависит безопасность вашего транспортного средства. Разместите его в труднодоступном месте, чтобы угонщикам тяжело его было найти и отключить. Таким же образом установите и кнопку «Оверрайд», но учтите, что она должна быть доступна для аварийного отключения охранной системы и её настройки.
3. Ответственно отнеситесь к соединению проводов с бортовой сетью автомобиля. Скрутки надёжно заизолируйте, используя термоусадку.
4. Расположите светодиодный индикатор на приборной панели или на стойки лобового стекла.
5. Датчик удара установите ближе к центру машины для точной регистрации вибраций и колебаний кузова.
6. Для увеличения дальности приёма радиосигнала антенный блок установите как можно выше (в верхнем углу ветрового стекла).

Технические сведения Tomahawk TW 9010

Противоугонная система отличается следующими техническими характеристиками.

1. Функцией охраны без звука.
2. Защитой от открывания дверей, багажника и капота.
3. Таймеров для охлаждения турбины.
4. Измерением температуры салона.
5. Запуском силового агрегата по температуре и времени.
6. Автоматическим запуском двигателя через определённое время.
7. Управлением дополнительными устройствами по трём каналам.
8. Самодиагностикой системы.
9. Режимом «Паника» и Антиограбление».
10. Скрытой клавишей «Оверрайд».
11. Поиском автомобиля на стоянке.
12. Защитой от перехвата сигнала.
13. Возможностью использования до четырёх брелков.

Лада Калина Седан Чайка › Бортжурнал › Установка сигнализации с автозапуском Starline A91 Dialog

Чтож, сказано — сделано, закупаем необходимые компоненты: — Сама сигналка

: Starline A91 Dialog мне обошлась в 4000 рублей на авторынке (обзовнил ряд магазинов цена была от «я не помню, приежайте смотрите» до 5200 (Би-би)).— Обходчик иммобилайзера : я купил его тоже на авторынке за 500 рублей, в БиБи был дешевле, помоему 280 рублей. На худой конец его можно сделать самому — понадобиться немного проволки и реле, об этом есть ряд статей в Интернете.— Сирена (

150 р) — Гофра 10 мм

— 3 метра,гофра 6,8 мм — 2 метра.— Провода : 5 разноцветных проводов по 4 метра сечение 0,5.— Реле 5-контактное с площадкой и диодом 1N4007 (для пошагового отпирания дверей)— Изолента— Кусачки, зажигалка, инструмент для зачистки, канцелярский нож, отвертки.— 4 диода и стяжки (входят в комплект сигнализации).

Сам процесс установки описывать не буду, ибо он достаточно подробно описан в монтажных картах, однако остановлюсь на ряде вопросов и проблем которые возникли в ходе установки:

1. Самый главный гемор, который у меня возник — это пошаговое открытие дверей: (убил часа 3 на это). Вообщем заранее скажу: мне в магазине втюхали не ту релюшку, а именно на 24В вместо 12В, хотя спросили «Вам на 12В?». Причем, тест проходил! Когда вход замыкал на массу — двери открывались! А через сигналку видно не хватало релюшке напряжения… Все проверил несколько рад, и так, и сяк, и другие каналы попробывал, потом случайно на релюху гляжу: епт, 24 Вольта! Поставил релюху на 12В — не работает, подключаю к другому каналу — работает. Твою мать, спалил канал, подумал я… Разобрал блок, мои подозрения подтвердились, но слава Богу, сгорел не сам выход у микрухи, а SMD резистор (его разорвало пополам) на 10 Ом, купил новый за рубль, и паяльной станцией аккуратненько перепаял его. Пошаговое открытие дверей заработало!
