Восстановление нитей обогрева заднего стекла своими руками

Как определить места обрыва токопроводящей ленты

Чтобы выявить область обрыва, стоит использовать мультиметр – цифровой или стрелочный. Диагностику рекомендуется проводить в такой последовательности:

  1. Включить обогрев.
  2. Настроить мультиметр на измерение напряжения.
  3. Минусовой щуп устройства подключить к массе авто.
  4. Двигать положительный щуп. Это рекомендуется делать по горизонтальному проводнику. Это поможет выявить зону обрыва контактов электрической цепи.

Выявить область повреждения металлической ленты несложно. При выполнении замеров горизонтального проводника при наличии сопротивления на дорожке будет сильно падать напряжение. Это значение даже может достигать 0. Если этого не наблюдается, можно судить о разрыве данного проводника. Точный участок удается определить по резкому скачку напряжения с 12 или меньшего параметра до 0 Вольт.

Также допустимо воспользоваться цифровым мультиметром. Его рекомендуется настроить на режим измерения сопротивления. Для выявления области разрыва отрицательный щуп устройства стоит подключить к фрагменту отрицательной шины

При этом положительным нужно осторожно водить по токопроводящей части горизонтальной ленты. Это делают до внезапного скачка в параметрах устройства

Определение неисправности и ремонт

Считается, что определить повреждения в системе подогрева довольно просто, и с заданной задачей справится каждый водитель. Перед началом работы рекомендуется посчитать нити, нанесенные на стекло, чтобы затем легче было запомнить, какая по счету повреждена. Бывают случаи, когда разрыв увидеть невозможно: он настолько маленький, что следует воспользоваться одним из приборов. Это может быть вольтметр или мультиметр. В любом случае, чтобы произвести ремонт нитей обогрева заднего стекла, нужно тщательно изучить поверхность и выявить повреждения.

Существует несколько эффективных способов поиска неисправностей:

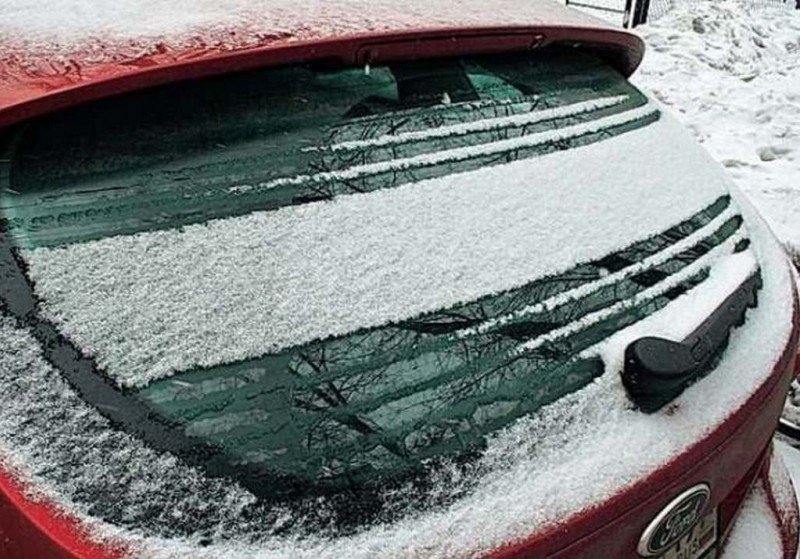

  • Способ визуальной диагностики – в поврежденных местах при включенном обогреве стекло не прогревается и остается запотевшим.
  • С применением вольтметра – при включенном обогревателе следует один щуп положить на «массу» машины, а второй, обернув фольгой, поместить по центру нити. Необходимо следить за напряжением, его показатель не должен превышать 5 В. Если же прибор показывает 0 или 12 В, то в этом месте находится разрыв.
  • С применением омметра – прибор включается в режиме «килоомы» и подсоединяется к противоположным выводам обогревателя. Следует смочить ватку и провести по нити. В месте, где стрелка будет дергаться, и находится разрыв.

Определение неисправности обогрева заднего стекла

Починить систему можно с помощью ремонтного набора, токопроводящей пасты и народными методами. Главным отличием всех вариантов являются материалы, которые используются во время работы.

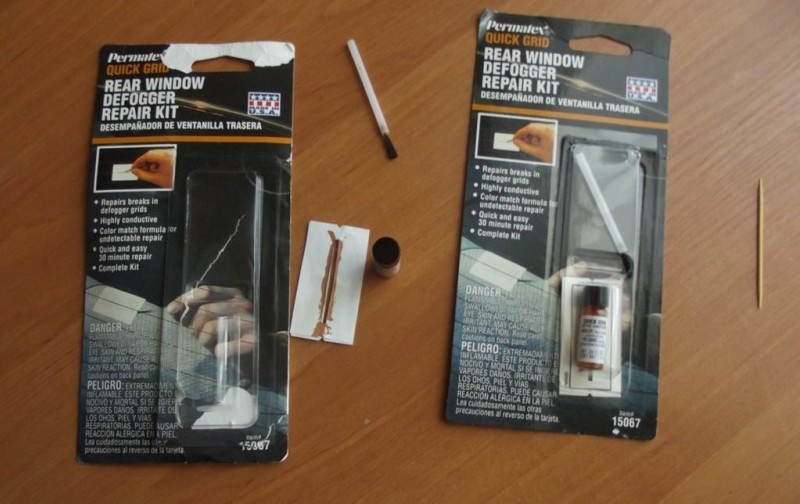

Материалы для ремонта

Приобретая ремонтный набор, водитель имеет возможность починить нагревательную нить до 10 см. Материалы, которые используются в таких комплектах:

  • шаблон с нитями;
  • термически активная полимерная смола в баллоне.

Материалы для ремонта обогрева заднего стекла

Работы проводятся строго при выключенной системе обогрева. Определив место повреждения, необходимо снять защитную пленку с шаблона и прикрепить к найденному месту. Нанесение полимерного материала производится с помощью кисточки, и после высыхания повторяется несколько раз. После выполнения работ трафарет снимается и желательно не включать обогреватель в течение суток.

Материалами, которые используются при «народных» методах ремонта обогревателя, являются краска (клей) и стружка, металл для спаивания поврежденного места. Как правило, краску подбирают в соответствии с цветом нитей и соединяют со стружкой, придерживаясь пропорции 1:1. Для работы понадобится трафарет, по которому наносится смесь (при включенном устройстве). Преимуществом этого метода ремонта является отсутствие необходимости ожидания высыхания в течение суток. Водитель сразу же может ехать, после выполнения работ. Для пайки подойдет хлористый цинк.

Как восстановить тепло с помощью клея

Довольно часто водители используют токопроводящий клей для ремонта обогрева заднего стекла. Материал смешивают со стружкой, которую добывают напильником или медно-латунным бруском. Соблюдается пропорция 1:1. В результате получается консистенция мягкого теста. С помощью изоленты или скотча делается трафарет, и приготовленная смесь наносится на место повреждения. После процедуры не нужно дожидаться высыхания материалов и сразу можно двигаться в путь.

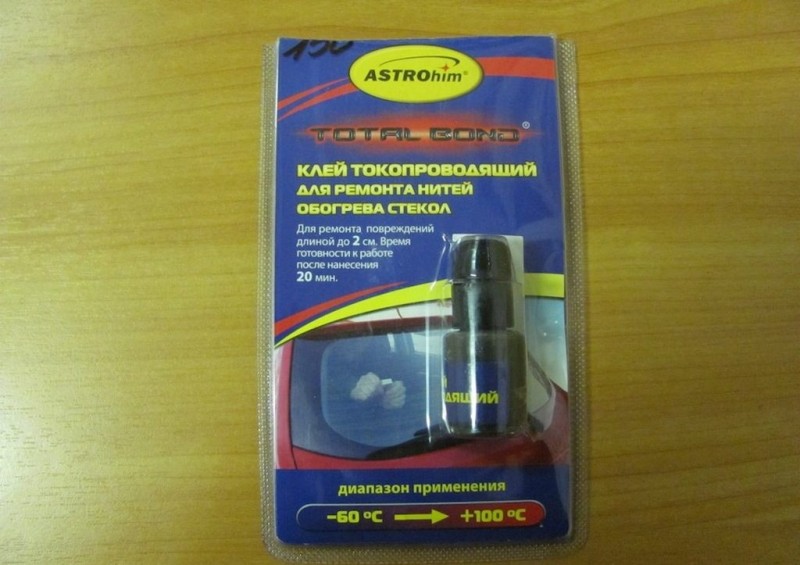

Клей для ремонта обогрева заднего стекла

Что делать с контактами, и другие методы

Если же в системе обогрева этого элемента авто были повреждены контакты, то лучше всего воспользоваться способом пайки. Такой метод наиболее надежный и надолго поможет забыть об этой данной проблеме. Для работы прекрасно подойдет хлористый цинк. Рекомендуется брать припой с минимальным содержанием олова. После окончания работ стекло нужно хорошо промыть водой, чтобы убрать остатки химического вещества.

Конструкция системы обогрева на заднем стекле

Система, помогающая очищать заднее стекло от наледи, снега или запотевания, конструктивно не очень сложная. Электрическую схему в общих чертах можно изобразить в следующем виде:

  • С — генератор.
  • Е230 — выключатель системы ОЗС.
  • J519 — блок управления бортовой электрической сетью.
  • Z1 — нагревательный элемент системы ОЗС.

Хотя на разных моделях автомобилей и могут быть некоторые различия, тем не менее, если рассматривать ее в детальном плане, то принципиально она включает в себя следующие основные элементы.

  1. Монтажный блок.
  2. Выключатель зажигания.
  3. Выключатель подогрева ЗС.
  4. Контрольная лампа, сигнализирующая включение ОЗС.
  5. Нагревательный элемент системы ОЗС.

К6 — реле дополнительное.К7 — реле включения ОЗС.А — подключение к системам питания.

Кроме того, в системе имеются предохранители, клеммы и провода, соединяющие все элементы в единое целое.

При повернутом ключе зажигания ОЗС включается нажатием кнопки, к которой питание подается через дополнительное реле К6. При этом срабатывает реле обогрева заднего стекла К7, подключается нагревательный элемент и одновременно загорается контрольная лампочка.

Устройство нагревательного элемента на заднем стекле также может быть разным. В стандартном исполнении оно представляет собой сетку тонких металлических никелевых нитей, которые соединены двумя токопроводящими шинами, расположенными с противоположных сторон. С одной стороны к шине подводится ток напряжением 12В, с другой — шина замыкается на массу. Такие устройства крепятся к стеклу с помощью специального клея.

На некоторых моделях автомобилей нагревательный элемент наносится на стекло с помощью напыления, к примеру, алюминиевого. Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью.

Покупной электропроводящий клей

Безусловно, изготовленная в домашних условиях токопроводящая паста бывает выгоднее, чем её покупные аналоги, но у неё сильно ограничен запас прочности. Кроме того, никто из нас не застрахован от ошибок; не исключен шанс того, что при производстве клея была совершена ошибка, которая может повредить дорогостоящее оборудование. Если вы не до конца уверены в своих силах, то магазинный клей тоже может быть замечательным вариантом. К примеру, «Контактол».

Композиция этого клея маловязкая и напоминает пасту и изготовлена на основе эпоксидных, полиэфирных и др. синтетических смол, а непосредственно электропроводимым его делают порошки серебра, золота или палладия. Стоит он не так уж дорого: 190 рублей. Однако, при его покупке следует быть осторожным: в последнее время случаи продажи подделок участились, поэтому лучше обращаться к продавцу с гарантиями.

Как изготовить токопроводящий клей в домашних условиях

Есть несколько рецептов приготовления токопроводящего клея своими руками.

Рецепт 1: Секундный клей + простой карандаш

  1. Берем любой цианоакрилатный клей (так называемый супер-клей) в металлическом тюбике, добавляем в него графитовый порошок в соотношении 1 к 1 и размешиваем до образования однородной консистенции.
  2. Для удобства использования можно приготовить клей непосредственно в тюбике.
  3. Для этого его аккуратно разворачивают с торца, добавляют порошок, размешивают спичкой или зубочисткой и снова заворачивают.
  4. Нужное количество графитового порошка можно легко получить путем измельчения стержня самого обычного простого карандаша при помощи лезвия, надфиля или наждачной бумаги.

Рецепт 2: Батарейка + цапонлак

Для этого рецепта нужна обычная солевая пальчиковая батарейка, точнее не сама батарейка, а графитовый стержень от нее.

  1. Графит измельчается и смешивается с цапонлаком в равных пропорциях.
  2. Цапонлак — прозрачный раствор, который используется в радиоэлектронике для покрытия паяных электрических соединений. Приобрести его можно в магазине для радиолюбителей, стеклянный флакон объемом 30 мл стоит порядка 50 рублей.
  3. Приготовить клей можно непосредственно во флакончике, в нем же можно хранить его в течение длительного времени.

Рецепт 3: Эпоксидка + алюминиевая пудра

Токопроводящий клей можно приготовить также на основе эпоксидной смолы.

  1. Для этого подойдет самый дешевый двухкомпонентный клей марки ЭПД отечественного производства (стоит порядка 150-200 рублей за 280 гр.).
  2. В качестве токопроводящего наполнителя обычно используют алюминиевую пудру.
  3. Рецепт приготовления прост: смолу перемешивают с алюминиевым порошком до состояния густой сметаны. Непосредственно перед склеиванием заготовленный состав перемешивают с отвердителем в соотношении 10:1.
  1. В фарфоровой ступе тщательно вымешиваются порошковый графит и серебро, сополимер винилхлорид-винилацетата и ацетон.
  2. Вам понадобиться любой обычный лак для ногтей.
  3. Далее вы можете залить крошку лаком и перемешать например спичкой.
  4. В результате получится жидкость черно-серого цвета, похожая по консистенции на сироп.
  5. Хранить ее нужно в стеклянной посуде под плотно закрывающейся крышкой.
  6. Перед каждым использованием клей размешивают.
  7. На изделии он сохнет порядка пятнадцати минут.

ВИДЕО ИНСТРУКЦИЯ

https://youtube.com/watch?v=u2yLw5ru0FU

Все перечисленные рецепты позволяют быстро и с минимальными затратами приготовить в домашних условиях клей, который подойдет для ремонта нитей обогрева заднего стекла автомобиля и решения других задач.

Важный момент: Чем больше токопроводящего наполнителя будет в клеящем растворе, тем лучше будет токопроводность, но прочность соединения при этом неминуемо сократится.

Рассмотрим применение токопроводящего клея на примере ремонта обогрева автостекла:

  • место разрыва протираем растворителем;
  • сверху и снизу тонкой нити приклеиваем скотч;
  • наносим клеящий состав на место разрыва;
  • после полного высыхания клея убираем скотч.

Качественный токопроводящий клей обеспечивает прохождение электрического тока с нормированными потерями. Такие составы применяют для восстановления дорожек печатных плат, иных ремонтных мероприятий. В данной публикации рассмотрены фабричные изделия и функциональные аналоги, которые можно сделать самостоятельно в домашних условиях.

Требования к средству

Основным качеством токопроводящего клея является высокая электропроводность, которая достигается благодаря наличию в составе вещества мелких частиц металла. Для этой цели производители используют чаще всего никелевый порошок, который хорошо проводит электричество. В состав клея могут входить фракции золота, серебра или палладия. Значение удельного сопротивления у средства должно быть минимальным.

Чтобы не утратились адгезирующие свойства в ходе эксплуатации электроприбора, клей для ремонта отличается низким тепловым сопротивлением. Кроме того, состав должен выполнять свою основную функцию и надежно склеивать поверхности. Эластичность и прочность веществу придают связующие из полимера.

Состав не должен быть слишком жидким, потому что вязкая консистенция предотвращает возможные повреждения элементов микросхем в процессе работы с ними. Высокая скорость высыхания также важна для комфортного применения.

Как изготовить своими руками

Чтобы починить нити обогрева, вовсе не обязательно использовать специальные вещества. Токопроводящий клей вполне допустимо делать собственноручно. Существует несколько популярных вариантов таких средств.

Суперклей с алюминиевой стружкой

Чтобы получить действенный токопроводящий состав, стоит смещать стружку и суперклей. Это вещества берут в равных пропорциях.

Лак для ногтей с серебряной графитовой пудрой

Во флакон с лаком рекомендуется добавить 2 разновидности пудры. Чтобы перемешать состав, стоит воспользоваться зубочисткой.

Эпоксидная смола и медная стружка

Для изготовления клеевого вещества эпоксидную смолу рекомендуется смешать со стружкой. При этом стоит соблюдать соотношение 5:1. Перед нанесением рекомендуется добавить аминный ингредиент. Он требуется для застывания смолы.

Цапонлак и графитовая пудра

Чтобы получить графитовую пудру, рекомендуется измельчить сердечник элемента питания. Также порошок можно получить из графитового карандаша. Для приготовления клеевого состава рекомендуется смешать цапонлак с графитовой пудрой в пропорции 2:1.

Как правильно приклеить защитное стекло на телефон в домашних условиях

Устройство и схема обогрева заднего стекла

Итак, обогрев стекла позволяет быстрее убрать запотевание, а также очистить стекло от снега и льда зимой. Вся система обогрева заднего стекла автомобиля фактически является сеткой из тонких электрических нитей, которые изготовлены из материала с высоким сопротивлением.

Сетка приклеена к стеклу изнутри, то есть со стороны салона. Когда пот таким нитям проходит ток, за счет сопротивления проводника возникает нагрев и стекло равномерно прогревается. Хотя на разных моделях авто схема обогрева стекла может отличаться, в общих чертах составные элементы следующие:

  • сам нагревательный элемент;
  • включатель/выключатель обогрева
  • блок управления, реле, проводка, предохранители и т.д.;
  • сигнальная лампа, указывающая на то, что подогрев включен (зачастую, лампочка вмонтирована в кнопку включения);

Система обогрева стекла может быть активирована только если включено зажигание. Водителю достаточно включить зажигание и нажать на кнопку включения обогрева заднего стекла. Загорится сигнальная лампа — индикатор, указывающая на то, что подогрев работает.

Питание на кнопку подается через реле. Когда кнопка нажата, происходит срабатывание реле  обогрева и ток подается на нагревательный элемент. Кстати, такой нагреватель может быть выполнен из разных материалов. При этом чаще всего используются тонкие нити из никеля, которые подсоединены к токопроводящим шинам. Сами шины расположены в боковых частях стекла, с одной стороны на шину подается напряжение 12 В, а другая сторона шины замыкается на массу.

Нити нагревателя приклеены к стеклу особым клеем. Еще на стекло может быть сначала напылен тонкий слой алюминия, после чего клеем прикрепляется сетка, которая затем накрывается прозрачной пленкой.

Так вот, некоторые автомобили (обычно очень старые модели), могут не иметь обогрева стекла. Еще сами нити обогрева заднего стекла очень тонкие. Естественно, в процессе эксплуатации, особенно если это кузов типа хэтчбек, нити можно повредить при перевозке различных грузов и объемных предметов. Бывает достаточно задеть  металлическим предметом заднее стекло изнутри, после чего может не работать одна нить или вся сетка выходит из строя.

Так или иначе,  заднее стекло нужно обогревать, так как это влияет на безопасность и обзорность. Другими словами, требуется выполнять ремонт нитей обогрева заднего стекла или полностью менять систему обогрева. Давайте рассмотрим, как  отремонтировать или установить обогрев заднего стекла автомобиля.

Способы ремонта нитей нагревательного элемента

Существует несколько способов восстановления работоспособности греющей нити в домашних условиях.

С помощью токопроводящих паст и клеев

Наиболее простой и эффективный, это с помощью специальных ремонтных комплектов, например DONE DEAL DD6590, предназначенный для ремонта нитей и контактов обогревателя заднего стекла как любителями, так и профессионалами. Способ хорош тем, что не требует наличия инструментов и материалов. Достаточно нанести по прилагаемой инструкции на место разрыва нити из шприца немного токопроводящей пасты, дождаться пока паста затвердеет и ремонт закончен. Но стоит такой набор более $15.

Второй способ аналогичен предыдущему. Но вместо фирменного набора применяют покупные токопроводящие клеи, например, «Элеконт», московского производителя. Клей наносится на место разрыва нити с перекрытием целой части нити по сантиметру с каждой стороны. Для получения аккуратного вида используется трафарет из изоленты или скотча. Для надежности клей наносится два раза. Между слоями токопроводящего клея желательно проложить отрезок залуженной медной проволочки диаметром 0,3-0,5 мм.

Бытует мнение, что токопроводящую пасту или клей для ремонта нитей нагревателя стекла можно изготовить самостоятельно, замешав краску или клей с опилками латуни в пропорции один к одному. Полученный состав через трафарет тонким слоем наносится на место обрыва нити в несколько слоев. Но надежность этой технологии не подтверждена практикой.

Гальваническим осаждением меди

Еще один способ – гальваническое осаждение меди. Метод ремонта нити нагревателя кажется привлекательным. Но из личной практики могу сказать, что надежность подобных покрытий в домашних условиях получается низкой. Так что я не решился воспользоваться этой технологией.

С помощью пайки мягким припоем

Широкое распространение получил механический способ восстановления целостности нитей обогревателя заднего стекла, методом пайки мягким припоем. Надежность этого способа проверена мною при ремонте нагревательных нитей заднего стекла в собственном автомобиле. Приведенная ниже пошаговая инструкция, написанная на основании моего опыта, позволит Вам без трудностей самостоятельно отремонтировать нить обогревателя всего за несколько минут практически без финансовых затрат.

По совету теоретиков из Интернета я допустил большую ошибку, попытался зачистить нить с помощью наждачной бумаги. В результате вместо разрыва нити шириной 1 мм получился разрыв величиной более 1 см. Лента нитки очень тонкая, всего с пару десятков микрон и стирается, даже самой мелкозернистой наждачной бумагой мгновенно. Нити нагревателя и так ничем не покрыты, и достаточно место пайки обезжирить с помощью лоскута, смоченного в спирте или ацетоне.

Если ширина разрыва нити менее 1 мм, то можно обойтись и без пайки дополнительного проводника. В моем случае ширина просвета была большой, и пришлось предварительно приготовить отрезок медной проволочки для перемычки. По одной нитке нагревателя протекает ток около 1 А. Исходя из этого, выбираем по провод сечением 0,17 мм2, что соответствует диаметру 0,45 мм. Длина медной перемычки должна быть равна ширине обрыва нити плюс 2 см. Перед пайкой, перемычку нужно обязательно залудить толстым слоем оловянно-свинцового припоя ПОС-61. Нитку нагревателя лудить не нужно.

Для того, чтобы припой надежно пристал к нитке нагревателя, перед припайкой перемычки нужно нитку в зоне пайки с помощью кисточки смазать тонким слоем .

Далее перемычка прижимается к нагревательной нитке и прогревается в течение одной секунды паяльником мощностью 12 Вт. Рука отводится в сторону. Перемычка должна держаться на нитке. Пробовать ее подергать для проверки качества пайки недопустимо, отвалится, и еще оторвет кусок нитки нагревателя. К сожалению, проверено опытным путем. В результате экспериментов перемычку в конечном итоге мне пришлось паять длиной 5 см.

После припайки одного конца перемычки, плотно к нитке прижимается второй и тоже прогревается паяльником. После окончания пайки, с целью удаления остатков кислотного флюса, стекло тщательно промывается водой.

В довершение для надежности, хотя это и не обязательно, я припаянную перемычку покрыл сверху прозрачным суперклеем «Момент» на основе цианакрилатов, термостойкость которого составляет около 70°С. Более этой температуры обогреватель не нагревается.

В результате время ремонта обрыва нити своими руками с учетом всех подготовительных работ составило не более десяти минут. Отремонтированные нити служат уже более трех лет.

Нахождение места обрыва

Обогреваться часть стекла автомобиля прекращает из-за обрыва нити, которую вы, например, можете задеть абразивом, удаляя клей от тонировочной пленки. Так как элементы обогрева тонкие и при определенном освещении практически не видны. Существует несколько способов обнаружения обрыва:

На стекле, которое уже запотело, включаете обогрев (в некоторых моделях авто достаточно завести двигатель). Следите, чтобы место разрыва осталось запотевшим, тогда как все остальное окно отпотевает пятном.

Поиск обрыва нитей обогревателя заднего стекла авто

  • Включите зажигание автомобиля, одновременно активировав обогреватель на окне. Далее возьмите вольтметр, соедините один его щуп с массой машины, а второй заверните в фольгу. Ее вам нужно будет перемещать по проводнику системы обогрева. В центре каждой нити соединяйте щуп прибора: если он покажет напряжение около 5 В, то элемент исправно работает. Если же показатель колеблется от 0 до 12 В, то наблюдается разрыв. После определения элемента, в котором есть разрыв, обнаружьте место деформации, присоединив щуп прибора к плюсовой клемме системы обогрева. Второй щуп двигайте по всему обогревательному элементу: в каком месте напряжение будет равняться 0 В, там и есть разрыв.
  • Возьмите кило- или мегаомметр. Один из щупов присоедините к одному выводу системы обогрева окон автомобиля, а второй – ко второму выходу. Смочите вату в дистиллированной воде и проведите ею по элементу обогревателя. Где стрелка омметра дернется, там и находится место обрыва. Пользуйтесь аналоговым омметром. Учтите, что он покажет правильные данные, если обрыв на элементе обогрева только один.

Нахождение места обрыва нитей обогревателя

Определяем место обрыва обогревательного элемента.

Ремонт нитей обогрева

Выявить нить, пострадавшую от механических воздействий можно в ходе визуального осмотра. Для дальнейшего восстановления, лучше посчитать нити сверху или снизу, и определить номер поврежденной. С поиском места разрыва более сложно. Проводники имеют малые масштабы и установить место повреждения путем визуального осмотра практически невозможно. В данном случае, необходимо вновь воспользоваться электроизмерительным прибором. Как правило, при выявлении неисправности возникает очевидный вопрос, каким образом обогреватель продолжает функционировать при пораженном проводнике. Для дальнейшей проверки, необходимо ознакомиться с устройством обогревателя.

Обогреватель заднего стекла имеет следующее устройство. По бокам заднего стекла, устанавливаются два проводника тока. Между основными шинами, горизонтально располагаются проводники по которым движется ток для обогрева зеркала. Каждая нить, расположенная на стекле, имеет высокие показатели сопротивления. Количество нитей может различаться в зависимости от параметров стекла. В результате каждый проводник представляет собой независимое устройство поддержания тепла. В основе обогревателя стекол машины, лежит схема параллельного соединения проводников тока. В связи с этим нарушение одной нити не нарушает функцию все системы обогрева.
