Полная характеристика автосигнализации томагавк х5 с инструкцией по установке, настойке и эксплуатации

Плюсы и минусы

В соответствии с отзывами выделим основные достоинства сигнализации:

1. Наличие опции автозапуска. Большинство пользователей выделяют это достоинство и утверждают, что функция активации силового агрегата удаленно функционирует без нареканий. Независимо от типа двигателя и коробки передач.
2. Понятное руководство, благодаря которому автовладелец сможет самостоятельно осуществить монтаж и настройку противоугонной установки.
3. Возможность запроса о состоянии противоугонной системы пультом управления.
4. Мощный и громки сигнал, позволяющий отпугнуть потенциальных злоумышленников.
5. Доступная стоимость. По утверждению многих пользователей, эта сигнализация является оптимальным вариантом в плане соотношения стоимости и качества.
6. При необходимости можно отключить ложные срабатывания.

Но наряду с этими плюсами потребители выделяют и недостатки:

1. Противоугонная система беззащитна при использовании граббера. Несмотря на функцию антиграббера злоумышленники все же могут взломать автосигнализацию.
2. Низкая дальность действия. По утверждению некоторых потребителей, радиус действия сигнализации составляет менее одного километра.
3. Противоугонная система подвержена помехам. Водители, проживающие в крупных городах, отмечают, что иногда в центре населенного пункта невозможно включить или отключить сигнализацию. Это происходит из-за того, что помехи перекрывают сигнал.
4. Иногда противоугонная система зависает, речь идет конкретно о брелке. Водитель отправляет команду с пульта, но она не доходит до блока управления.

Канал Ремонт авто своими руками подробно рассмотрел все особенности противоугонной системы Томагавк Х5 в своем ролике.

Tomahawk X5: как включить автозапуск по времени

Некоторые пользователи задают вопрос, как поставить почасовой запуск двигателя. Процедура активируется с дистанционного ключа путём его программирования. Также здесь можно выставить автозапуск по таймеру, что существенно облегчает эксплуатацию авто. Водитель заранее настраивает необходимый интервал или момент, к примеру, раннее утро перед выездом на работу. В то время пока, автомобилист добирается на парковку, машина самостоятельно прогревается и готова к быстрому выезду.

Аналогично действует режим кольцевого таймера. Контроллер заводит ДВС при каждом круге и глушит после выхода на рабочую температуру. Подобной опцией часто пользуются оперативные службы, для поддержки силовых агрегатов в подготовленном состоянии.

Благодаря широкому спектру калибровок можно настроить главные моменты:

• конкретное время активации;
• промежутки длинной 1, 2, 4 или 24 часа.

В инструкции указывается информация, как прибавить время прогрева и запуска двигателя.

Код надо задействовать

Автосигнализацию все еще можно снять с охраны, нажав кнопку OVERRIDE три раза. То есть, PIN-код пока не используется. Проведите настройку:

1. Выключите зажигание;
2. Кнопку OVERRIDE в течение 10-ти секунд нужно нажать 5 раз;
3. Зажигание включают, затем звучат 5 сигналов сирены;
4. После сигнала жмите кнопку OVERRIDE один раз;
5. Прозвучит короткий сигнал;
6. Повторите шаги 4-5 еще 14 раз;
7. После звуковых сигналов нажмите клавишу 2, 3 или 4, расположенную на брелоке;
8. Для выхода из режима настройки подождите 10 секунд либо выключите зажигание.

Последовательность подходит для сигналки одной модели – Tomahawk X5. Но согласно штатной инструкции, все выглядит проще:

Скриншот универсального руководства

Шаги 5 и 6, тем не менее, являются необходимыми. Такой вывод можно сделать, изучив отзывы.

Использование PIN-кода можно отключить: на шаге 7 жмут клавишу 1. Читатель понял, что речь шла о настройке опции 15. Число всех опций, если говорить о модели Томагавк Х5, тоже равно 15-ти:

Охранные функции системы

А еще есть функции, отвечающие за автозапуск. Они собраны в другой таблице. Доступ к ней можно получить, нажав кнопку OVERRIDE не 5, а 6 раз.

Изменяемые функции автозапуска

Удачной настройки!

В ходе эксплуатации лучше не менять значения, собранные в первой таблице. Ошибочные действия часто приводят к потере работоспособности системы. О «таблице 2» такого сказать нельзя. Но есть исключение – опция 9.

Пошаговая инструкция по установке

Размещение составляющих элементов сигнализации Томагавк Х5:

1. Микропроцессорный модуль монтируется в салоне автомобиля в наиболее скрытом от посторонних глаз и внешних воздействий месте. Блок должен быть размещен колодкой вниз, чтобы предотвратить возможное попадание влаги внутрь устройства по проводам. Можно дополнительно обмотать модуль поролоном, чтобы не допустить негативного воздействия вибраций на его плату во время движения. Устройство фиксируется с применением саморезов или пластиковых стяжек. Его можно разместить за панелью приборов автомобиля.
2. Приемопередатчик устанавливается в салоне транспортного средства, в наиболее высоком месте. Между устройством, металлическими частями кузова расстояние должно составить не меньше 5 см. Нельзя размещать приемопередатчик в близости с электронным оборудованием и жгутами проводки.
3. Сирена монтируется в моторном отсеке рупором вниз. К ней, а также к ее проводам не должно быть доступа из-под днища машины. Размещение устройства не допускается рядом с блоком цилиндров, впускным коллектором и другими источниками высоких температур.
4. Концевые переключатели дверей и капота устанавливаются в местах, наиболее защищенных от воздействия влаги.
5. Температурный контроллер фиксируется на силовом агрегате автомобиля. Допускается его установка в другом месте моторного отсека, но монтаж на двигателе позволит обеспечить наиболее точные показания датчика.
6. Контроллер удара монтируется в центральной части салона автомобиля. Он фиксируется на металлической поверхности с использованием саморезов или двустороннего скотча.
7. Укладка всех сильноточных электролиний выполняется под декоративной облицовкой салона. Электроцепи необходимо защитить с применением предохранительных элементов соответствующего номинала. В местах разрывов проводников нужно использовать пайку.

Схема подключения с описанием

Особенности подсоединения основной колодки сигнализации Томагавк Х5 представлены в таблице:

Электросхема подключения разъема блока управления сигнализации Томагавк Х5

Автозапуск по температуре: прогрев двигателя

В системе Томагавк Х5 предусмотрена установка вспомогательного сенсора температуры силового агрегата, позволяющего контролировать состояние и нагрев охлаждающей жидкости внутри СО. Сам датчик монтируется на корпусе мотора или в подкапотном отсеке. Опытные мастера рекомендуют ставить деталь на входящий патрубок системы охлаждения – это поможет максимально точно скорректировать время работы двигателя.

По инструкции можно увидеть основные положения:

• настройка порога срабатывания реле с разброссом 20 градусов Цельсия;
• как изменить температуру включения и отключения автоматики;
• как запустить режим удалённо.

Настройка опции выполняется в стандартном порядке с соблюдением заводской инструкции.

Как проверить температуру двигателя

Конструкция сигнализации поколения Tomahawk X5 предусматривает возможность просмотра t˚С силовой установки в режиме реального времени. Реализацию дополнения позволяет датчик температуры двигателя, поставляемый в комплекте с основными блоками.

Дистанционный опрос можно выполнить так:

• зажать и удерживать клавишу динамика;
• брелок подаст одиночный сигнал;
• быстро повторно нажать на указанный элемент;
• машина моргнёт аварийкой три раза;
• на экране ключа отразится реальная температура мотора.

Томагавк X5 глючит, заводится и глохнет

Случается, что при активации автоматического прогрева или запуска не заводится двигатель. Если же запуск совершается в течение 1-3 секунд и только потом происходит отказ, причина может скрываться в правильности подключения проводки на систему зажигания авто.

1. Датчики, определяющие, что мотор запустился. Существует несколько выходов, на давление масла, тахометр, ДПКВ. Обычно достаточно проверить корректность подачи питания (могут окислиться контакты).
2. Неисправность обхода бортовой цепи автомобиля. У охранной системы своя разводка на ЭСУД и если какой-либо элемент отказывает, происходят подобные поломки.

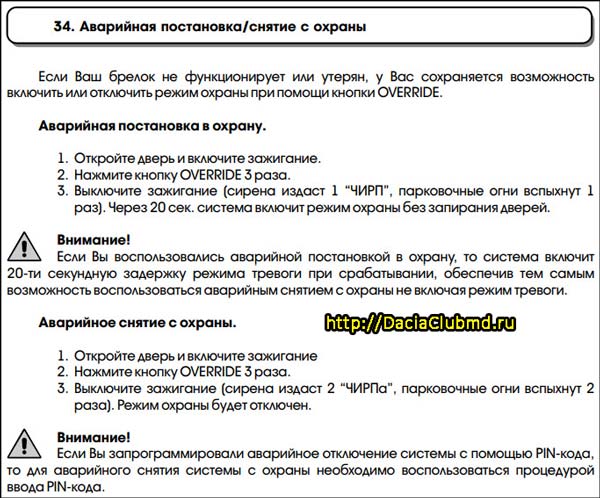

Как отключить сигнализацию Tomahawk X5: снять с охраны без брелка

Процедура обычно применяется, когда пульты либо утеряны, либо сломаны. Аварийное, экстренное снятие с охраны также может применяться в непредвиденных ситуациях, когда требуется максимальная оперативность действий. В любом случае машина будет «горланить». Как выключить сработавшую сирену – это в процессе само решится.

Обычно экстренная процедура выполняется в установленной последовательности:

• сесть в машину и включить зажигание;
• нажать Оверриде три раза;
• выключить зажигание.

Если всё сделано правильно сигнализация отключится, сирена успокоится.

При подобных действиях, негативных последствий для работы устройства не будет – блоки продолжат функционировать в штатном режиме.

Как увеличить время работы стартера

Зимой, когда масло в картере густеет, Томагавк Х5 может не выполнить автоматический запуск двигателя ввиду слишком короткой прокрутки стартера. Холодному движку также сложнее запуститься в обычном режиме и водителю приходится максимально дёргать «толкач» мотора.

Вход в меню настройки выполняется так:

• выключить зажигание;
• 6 раз нажать Override;
• включить зажигание и машина издаст аналогичное количество Чирпов.

Для увеличения времени работы потребуется 10 раз подряд нажать клавишу Овериде. Установка отрезка прокрутки осуществляется по датчику давления масла или тахометру от 0,8 до 3,2 секунд включительно.

Значок Auto Arm

Надпись Ауто Арм говорит о том, что машина поставлена в режим автоматического включения охраны. Опция страхует водителя от случайного забывания поставить автомобиль на сигнализацию. Обычно расширение активируется принудительно. Брелок сам не может подать сигнал на компьютер.

В инструкции завода указывается последовательность действий, что делать, когда на экране отобразился значок. Обычно для деактивации режима достаточно зажать клавишу с ключом и дождаться двух вспышек габаритов. После этого опция выключается.

Если же режим установлен случайно, рекомендуется использовать блокировку клавиш дистанционного пульта управления.

Надпись Extra Run

Если на брелке высветилась иконка Екстра Рун – это значит, что работает турботаймер. Опция предназначена для отложенного стопа моторов, оборудованных турбонагнетателем. Это крайне необходимо для увеличения срока эксплуатации агрегата. Быстрая остановка после серьёзной раскрутки вредит крыльчатке и подшипникам механизма. Функция даёт время на остывание важных элементов конструкции.

Для того чтобы убрать ненужный режим, потребуется зажать ключик до подачи звукового сигнала. Затем быстро клацнуть на кнопку зачёркнутого динамика. Когда всё сделано правильно – машина будет глохнуть сразу после выключения зажигания.

Инструкция по эксплуатации

Руководство по применению сигнализации Томагавк Х5 содержит детальное описание всех её функций, включая автозапуск двигателя и постановку автомобиля на охрану. Задействование любых опций на коммуникаторе сопровождается звуковыми и световыми сигналами устройства.

Как активировать режим защиты?

Включение охраны на «сигналке» Томагавк Х5:

1. На главном пульте «кликается» клавиша в виде запертого замка. Оптические устройства транспортного средства мигнут.
2. Активация защитного режима сопровождается кратким сигналом сирены.
3. Если на автомобиле используются доводчики окон, то электрические стеклоподъемники их закроют.
4. В случае, когда сигнализация воспроизводит 4 импульса сиреной, это свидетельствует о наличии проблемных охранных зон. Например, водитель не до конца запер одну из дверей, капот или багажный отсек. Также Томагавк Х5 похожим образом может реагировать на опущенный рычаг стояночного тормоза. На дисплее коммуникатора отобразится нерабочая зона охраны. Если водитель устранит проблему, система автоматически включит режим защиты.

В случае, когда требуется запускать охрану без звуковых сопровождений, действия по активации выполняются следующие:

1. На пульте управления нажимается клавиша выключения звука с перечеркнутым рупором. На нее нужно «кликнуть» один раз кратко.
2. При включении все оповещения и предупреждения от блока управления сигнализацией станут передаваться на брелок. Сирена работать не будет.
3. После нажатия кнопки оптические устройства транспортного средства моргнут один раз.
4. На экране коммуникатора отобразится индикатор, выполненный в виде машины с запертым замком и перечеркнутым рулевым гудком.

Пользователь Елисей Чуриков показал работу режима охраны на автомобиле с сигнализацией Томагавк Х5.

Активация охраны с работающим мотором

При заведенном двигателе включение защиты на сигнализации Томагавк Х5 выполняется следующим образом:

1. Водитель покидает салон транспортного средства, запирает все двери, в том числе капот и багажный отсек.
2. Нажимается кнопка с индикатором запертого замка и символов «Zz». Все дверные устройства закроются.
3. Затем, в течение 3 секунд эту же клавишу необходимо нажать еще раз. Сигнализация сработает сиреной и оптическими приборами. Для отключения функции используется кнопка в виде открытого замка с ключом.

Автоматическая постановка на охрану

Программировать автопостановку машины на защиту с помощью брелока Томагавк Х5 нужно так:

1. На коммуникаторе зажимается и удерживается клавиша в виде запертого замка. Брелок должен издать мелодичный импульс.
2. Светодиодный индикатор состояния поменяет свой цвет, если используется запасное устройство. Вместо красного он будет моргать зеленым.
3. Сирена сработает один раз. Через 10 секунд после выполнения этих действий произойдет активация охраны.
4. На экране главного коммуникатора появится индикатор в виде машины с надписью «AUTO ARM».

Как отключить охранный режим?

Для деактивации функции защиты на брелоке сигнализации Томагавк Х5 нажимается клавиша с открытым замком и ключом. Оптические устройства автомобиля сработают дважды, сирена воспроизведет двойной сигнал. Если была включена бесшумная охрана, то звуковые импульсы не прозвучат. Дверные замки машины откроются.

Сигналка отказала вся: неисправности

Если охранная система не работает совсем, причин может быть немного.

1. Разрядился аккумулятор в ноль. Решается обычной зарядкой.
2. Механическое повреждение головного модуля агрегата.
3. Также может попасть вода. Последствия не качественной мойки, обычно достаточно хорошо просушить оборудование.
4. Скачок напряжения, оплавивший внутренности. Исправляется только полной заменой Tomahawk X5. Платы тонкие и легко горят.
5. Отошли или окислились контакты силовых кабелей. Можно зачистить клеммы и всё заработает.

Также может произойти умышленная порча оборудования. Некоторые воры прибегают к подобным приёмам, чтобы обезопасить будущий угон автомобиля.

Автозапуск: как выставить таймер по температуре

Охранный комплекс Tomahawk Z5 имеет функцию автоматического запуска двигателя. Она позволяет ставить машину на прогрев через заданный промежуток времени, по будильнику или температуре окружающей среды. Настройка параметров осуществляется через меню программирования. Для этого потребуется.

1. Включить зажигание.
2. Нажать сервисную клавишу Оверрайд 6 раз.
3. Выключить зажигание, прослушать 6 сигналов от автомобиля.
4. Кликнуть кнопку Override определённое количество раз для перехода к функции (3 раза – настройка временного интервала, 4 – регулировка температуры).
5. При помощи определённой клавиши на пульте функции присваивается соответствующее значение. Изменить температуру запуска двигателя можно в пределах от -5 до -30 градусов Цельсия.
6. Выход из режима программирования осуществляется автоматически, достаточно ничего не нажимать 10 секунд.

Автоматический прогрев запускается при помощи простой комбинации кнопок – сначала прожимается клавиша с открытым замком (до мелодичного сигнала), а затем осуществляется короткий клик по крышке багажника. Если не работает автозапуск, следует проверить условия для выполнения команды: все двери, багажник, капот закрыты. Также автомобиль должен быть поставлен на ручник, а коробка – переведена в нейтраль (или Паркинг для АКПП). Соответственно, необходимо проверить исправность концевиков, смежных узлов.
Узнайте, как отключить звук на брелке сигнализации Томагавк.

Брелок Tomahawk 9.5

В комплект сигнализации входит два брелка: основной, запасной. В случае утери или повреждения главного, можно отключить защиту и пользоваться вторым пейджером. Проблема в том, что он не имеет экрана, обладает уменьшенной дальностью сигнала. Поэтому потребуется покупать запасные части – стоимость пейджера составляет порядка 1000 рублей. Помимо этого, брелок имеет совместимость с другими системами компании, для сигнализации модели 9.5 отлично подходит пульт от Томагавк 9.9.

После покупки необходимо привязать новое устройство к сигнализации. Потребуется сделать несколько шагов:

1. Владелец включает зажигание автомобиля.
2. Сервисная клавиша Override нажимается на пять секунд. После этого авто просигнализирует владельцу четырьмя вспышками габаритов, 4 звуковыми сигналами.
3. На пейджере одновременно нажимаются клавиши с открытым багажным отсеком и клаксоном.
4. Процедуру можно выполнять до 4-х раз, после этого память системы будет заполнена, и она начнёт стирать первые брелки.
5. Для выхода из режима привязки достаточно ничего не нажимать 10 секунд.

Инструкция по установке: схема подключения

При наличии специального инструмента и руководства Томагавк Икс 3 можно поставить сигнализацию на авто своими руками. Скачать документ можно у нас, а в процесс работ понадобится:

• набор инструментов (отвёртки, трещотки с насадками, пластиковые приспособления для снятия передней панели);
• паяльные принадлежности: паяльник, олово, термоусадочные трубки;
• тестер или сигнальная лампа, изолента для оголённых проводов.

Вначале сигнализация собирается отдельно, проверяется её работоспособность. Затем монтируется по отдельности каждый элемент. Все узлы подключаются при помощи разъёмов, как показано в инструкции. Осуществляется пробный запуск, диагностика процессов

Для удачного исхода важно правильно расположить элементы

ЦП располагается в салоне, чтобы до него не добрался злоумышленник, но его можно было легко продиагностировать.
Рупор сирены устанавливается под капотом, но так, чтобы на него не воздействовали большие температуры от двигателя.
Антенна монтируется как можно более высоко – это обеспечивает максимальную дальность сигнала

Важно, чтобы рядом (5 см) не было металлических деталей, создающих помехи.
Место для датчика удара – возле передней стойки. Следует обеспечить доступ к нему для возможности проведения калибровки.
Кабели с высоким напряжением и силой тока присоединяются через предохранители

Все соединения изолируются лентой или термоусадочными трубками.
Концевые выключатели устанавливаются так, чтобы влага не добралась до них, не подвергла коррозии.
Кнопка Override размещается в скрытом от глаз месте (карманы дверей, бардачок, центральный тоннель и т.д), но известном владельцу.

Как отключить Fixed Start на Tomahawk X5

Индикация опции Фиксед Старт на дисплее брелка отображает включение режима автоматического почасового запуска двигателя. Стандартная функция позволяет без участия водителя заводить машину через каждые 1, 2, 4 или 24 часа. Включается возможность при помощи нажатия на комбинацию клавиш:

• открытый замок/ключ – необходимо зажать до подачи чирпа устройством;
• закрытый замочек/Zz – требуется клацнуть сразу после ответа Томагавк Х5.

После правильной постановки авто два раза моргнёт аварийкой.

Деактивация позиции выполняется в аналогичной последовательности. После этого индикатор должен пропасть с экрана.

Кнопка override

Клавиша Оверрайд входит в стандартную комплектацию сигнализации Томагавк З5, позволяет отключить охранные функции системы. Это необходимо для проведения ремонтных работ или диагностики на СТО, аварийного отключения комплекса и т. д. Поэтому её месторасположение должно быть скрыто от глаз злоумышленника, но известно владельцу. Если установщики не сказали место размещения кнопки, следует проверить:

• пространство внутри перчаточного ящика;
• место внутри дверных карманов для мелочёвки;
• центральный тоннель между двух передних кресел;
• пространство под рулевой колонкой;
• часть панели вблизи педального узла;
• изучить внутреннюю часть передней панели, открывающей доступ к блоку предохранителей.

Комплектации

Автосигнализация состоит из следующих элементов:

1. Модуль управления противоугонной системой.
2. Основной пульт для управления и настройки, оборудуется жидкокристаллическим дисплеем.
3. Дополнительный пульт, выполненный в герметичном корпусе, но не оснащенный экраном.
4. Контроллер чувствительности, предназначенный для определения физического воздействия на кузов машины. Датчик обладает двумя уровнями настройки.
5. Антенный адаптер, предназначенный для передачи и приема импульсов.
6. Температурный контроллер.
7. Реле блокировки, предназначено для блокирования силового агрегата в случае взлома.
8. Комплект проводов для установки и подключения.

Сброс настроек на заводские

Руководство пользователя предлагает восстановить заводские установки для двух режимов:

• дистанционного запуска;
• охранных опций.

Причиной для выполнения подобных действий является некорректное поведение модуля в стандартных ситуациях. Сюда относятся:

• сильное замедление отклика системы;
• зависание головного блока (отсутствие реакции);
• программные ошибки или сбои;
• нарушение реакции брелков на импульсы от Томагавк Х5;
• неадекватные действия после активации режимов.

Последствием процедуры будет полное обнуление внесённых изменений в систему, после её схода с конвейера. Сбиваются все калибровки, ошибки, потребуется полностью заново всё программировать.

Последовательность абсолютного обнуления указана в инструкции.
Узнайте всё про правильное программирование брелка Томагавк 9010.
