Замена топливного фильтра на ваз 2109 инжектор

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Статья в тему: Причины поломки датчика заднего хода на ВАЗ 2109

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Как заменить топливный фильтр грубой и тонкой очистки на ВАЗ 2109/2114/2115

Замену на этих модификациях ВАЗ можно осуществить своими руками

Достаточно получить грамотную информацию, правильно представить себе процесс снятия и установки детали целиком, акцентировать внимание на нюансах

Замена на карбюраторных автомобилях ВАЗ 2109/2114/2115

Алгоритм замены на карбюраторных ВАЗ начинается, прежде всего, со снятия элемента.

1. Вначале ослабляются хомуты, которые расположены по обе стороны фильтра (сначала тот, что ближе к двигателю, затем другой).
2. Потом отсоединяются топливные шланги.

Чтобы снять фильтр тонкой очистки, нужно ослабить хомуты и вынуть оба топливных шланга

Таким образом, можно легко и просто снять фильтр на карбюраторных ВАЗ.

Если в ходе снятия шлангов начнёт вытекать горючее, срочно закрыть отверстие пробкой. Демонтируя расходник, рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается на место старого так:

найти стрелку на фильтре;

Стрелка на фильтре должна смотреть на бензонасос

поставить его так, чтобы стрелка смотрела на бензонасос.

В конце нужно не забыть подтянуть хомуты.

Остаётся произвести подкачку топлива в фильтр, ведь новый элемент будет сухим. Подкачка проводится вручную. Нажать следует на рычаг бензонасоса пару раз. Одновременно смотреть на фильтр — должно быть видно, как он заполняется.

Замена на инжекторных автомобилях ВАЗ 2109/2114/2115

На автомобилях с инжекторными системами топливный фильтр находится в другом месте. Процесс замены тоже отличается, прежде всего, тем, что машину нужно поднять на яму или эстакаду.

• снять хомут, держащий фильтр;
• ослабить болты крепления очистителя ключом на 19;

Ослаблять гайки фильтра нужно двумя ключами

прежде чем снимать фильтр, нужно запомнить направление стрелки, указывающей на направление движения бензина в трубах.

После демонтажа элемента, рекомендуется проверить уплотнители. Если они износились, то придётся менять кольца на новые.

Уплотнительные кольца фильтра нужно обязательно проверять

Затем можно ставить новый фильтр:

• подсоединить оба штуцера, осуществить затяжку;
• затянуть болты хомутной скобы;
• запустить двигатель и дать ему поработать минут 2–3, чтобы проверить, нет ли где утечки.

Затяжка обязана проводиться с учётом правил по моменту затягивания гаечных соединений. Если перетянуть крепления, это может привести к отрицательным последствиям.

Если обнаруживаются протечка, то нужно сильнее затянуть гайку в том месте, откуда вытекает топливо.

Топливный очиститель грубой очистки или СГО меняется так:

• откидывается задний диван машины из салона;
• открывается доступ к этому лючку;

Доступ к лючку бензонасоса в инжекторном ВАЗ открывается путём откидывания заднего дивана

• головкой на 10 откручиваются все гайки по кругу;
• вынимаются защёлки и соединения;

Вот эти соединения на лючке топливного насоса надо снимать

достаётся топливный насос;

Бензонасос инжекторных ВАЗ в снятом виде

фильтр расположен в его нижней части, оттуда он и снимается.

Сетка грубой очистки расположена в нижней части бензонасоса

Процесс замены СГО аналогичен для Ваз с карбюратором и с инжектором.

Меры предосторожности

1. Нельзя работать в закрытом со всех сторон помещении. Должно быть обеспечено проветривание.
2. Курить строго воспрещается, так как при работе с топливной системой любая искра может привести к печальным последствиям.
3. Желательно работать в перчатках и надевать защитные очки. Попадание горючей жидкости на кожу рук или на слизистую глаза может вызвать тяжёлую аллергическую реакцию или проблемы со зрением.
4. Не допускается работать в жару, когда температура воздуха выше, чем 25–30 °С.
5. Обязательно держать под рукой огнетушитель.

Регламент замены фильтра (через сколько нужно менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Вызвано это тем, что качество сегодняшнего топлива на наших АЗС крайне низкое. Не отличается, к сожалению, отечественный бензин идеальной чистотой, а виною этому становится не только изначальное качество топлива, но и плохие условия транспортировки и хранения.

Очевидно, что следствием плохого и грязного топлива станет рост нагрузки на мотор и снижение его мощности. Соответственно с этим, уменьшится и ресурс топливной системы.

Согласно регламенту, очиститель на карбюраторных системах нужно менять каждые 10 тыс. км пробега транспортного средства, а на инжекторных — каждые 20 тыс. км. Учитывая вышеприведённые рекомендации, касающиеся чистоты топлива, срок замены желательно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.

Проверка бензонасоса

Итак:

Для проверки исправности впускного клапана:

• Отсоединяем топливный шланг от всасывающего штуцера насоса (получается теперь у нас снято оба топливных шланга с двух штуцеров)
• Затем затыкаем пальцем всасывающий штуцер и нажимаем на рычаг для ручной подкачки несколько раз
• При этом на пальце у вас должно ощущаться разрежение (его должно присасывать к штуцеру)
• Когда разрежение есть — это значит, что бензонасос исправен, ищите неисправности в бензобаке либо топливных магистралях
• Если нет, бензонасос на ваз 21093 не работает, снимаем насос, разбираем и меняем впускной клапан

Чтобы проверить на герметичность выпускной клапан:

• Приложите к отверстию штуцера нагнетательного (того, который подает бензин к карбюратору) палец, затем несколько раз нажмите рычаг для ручной подкачки
• При этом из отверстия штуцера выходит весьма ощутимая струя воздуха, она отталкивает от штуцера палец
• Если струя слабая или отсутствует, значит, бензонасос на ваз 2109 не качает, тогда снимаем насос, разбираем и заменяем выпускной клапан
• При деформации либо засорении фильтра:
• Снимите крышку с бензонасоса, достаньте топливный фильтр, прочистите его, промойте в бензине, затем продуйте сжатым воздухом
• Если фильтр деформированный, тогда меняйте его
• В бензонасосе марки «Пекар», а так же аналогичных ему насосах фильтр достается выкручиванием всасывающего штуцера из крышки, поэтому саму крышку вы можете не снимать
• При неисправностях (прохудилась, порвалась) диафрагмы:

Характерным признаком такой неисправности может быть наличие потеков горючего на корпусе бензонасоса или появление запаха бензина в моторном масле двигателя. Однако эти признаки могут и не появиться:

• Снимите верхнюю часть (крышку) корпуса бензонасоса
• Достаньте его диафрагменный узел
• Отверните гайку на штоке, затем снимите диафрагмы (всего их три)
• Замените диафрагмы на новые (вам понадобится приобрести ремкомплект)
• После чего соберите все обратно, схема на фото ниже

Схема устройства диафрагменного узла

• В бензонасосе марки «Пекар» диафрагма имеется только одна
• Извлекается она после снятия крышки
• Чтобы отсоединить узел диафрагмы поверните ее на 90градусов

При неисправности клапанов, ваз 2109 не качает бензонасос, поэтому:

• Снимите крышку с бензонасоса, а так же сетчатый фильтр бензонасоса
• Визуально осмотрите впускной клапан и полость бензонасоса
• Снимите верхнюю часть корпуса, осмотрите выпускной клапан
• Когда клапаны запрессованы в корпус не герметично или неплотно прижимаются, либо потеряли подвижность тогда, насос подлежит замене
• Если обнаружили засорения, их следует убрать и продуть затем корпус сжатым воздухом
• В насосе «Пекар» оба его клапана расположены в крышке, поэтому чтобы оценить их состояние необходимо снять ее с корпуса
• Ваз 21093 не работает бензонасос, при повреждениях толкателя:
• Снимите бензонасос со шпилек, при этом, отвернув гайки, которыми он крепится
• При этом его прокладки, теплоизоляционная вставка и толкатель остаются на двигателе
• Прокручиваем коленвал таким образом, чтобы толкатель при этом максимально выдвинулся
• Следует замерить, насколько выступает толкатель над плоскостью самой верхней прокладки
• Выступание должно составлять 0.8 — 1.3 миллиметра
• Когда выступание толкателя не укладывается в данный размер, тогда следует попытаться его отрегулировать с помощью подбора прокладок меньшей, или большей толщины (в зависимости от того, не достаточная длина, либо он сильно выпирает) или менять толкатель
• Замените только внешнюю самую толстую прокладку, расположенную между термоизоляционной вставкой и бензонасосом
• Хотя продаются ремонтные комплекты для бензонасоса с готовыми прокладками, вы также можете сэкономить и вырезать её своими руками из куска паронита
• Если сломалась пружинка под диафрагмой:
• Необходимо снять верхнюю часть (крышку) корпуса насоса топлива, затем вынуть шток с диафрагмами, осмотреть внимательно состояние пружины
• Сломанную, либо сдавленную, потерявшую упругость меняем

Как заменить топливный фильтр на инжекторный ВАЗ 2109?

Топливные фильтры предназначены для очистки подаваемого в двигатель топлива от смолистых примесей воды, частиц грязи и осадков в баке для топлива. Причиной являются физико-химические процессы, вызывающие появление разного рода загрязнений.

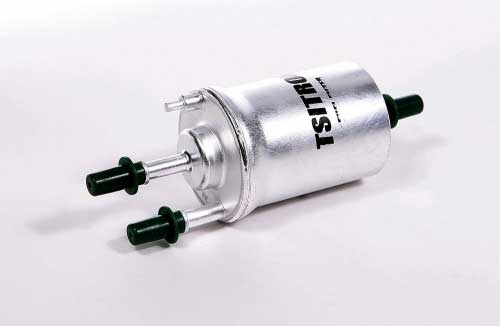

Топливный фильтр ВАЗ 2109

Рассмотрим какие последствия они могут вызвать в автомобиле ВАЗ 21099,2109 (инжектор). Смолы негативно влияют на трубопроводы, перепускные клапаны форсунки, отчего страдает вся топливная система. Наличие в топливе воды или конденсата провоцирует образованию коррозии, повреждению деталей системы подачи топлива в инжектор и может привести к поломке цилиндро-поршневой группы.

Грязь забивает топливные каналы, а в сочетании с наличием воды в топливе и в зимний период провоцирует затруднение запуска двигателя, так как может замерзнуть в топливопроводе.

Топливный фильтр необходимо периодически менять, что позволит избежать многих поломок автомобилей серии 21099,2109. Долговечность работы фильтра зависит от стиля вождения, внешней среды, где эксплуатируется ВАЗ, состояния топливной системы в целом и, конечно же, в первую очередь от качества применяемого топлива.

Обладатели ВАЗ 21099,2109 должны знать, что топливный фильтр рекомендуют менять каждые 20 тысяч километров. Учитывая не самый высокий уровень топлива на отечественных заправках желательно фильтр заменять чаще, так как он засоряется разного рода примесями и грязью, из-за чего нагрузка на двигатель возрастает, снижая мощность. Топливная система будет служить дольше если своевременно проводить процедуру замены топливного фильтра.

Стоит отметить, что замена топливного фильтра ВАЗ 21099,2109 не составляет особого труда и водитель может проделать эту процедуру, не имея большого опыта вождения и эксплуатации автомобиля. Если сталкиваетесь с этой проблемой первый раз, то узнать как поменять фильтр на ВАЗ с двигателем на который установлен инжектор, следуйте приведенным ниже рекомендациям.

Замена топливного фильтра

Согласно графику регламентных работ в рамках технического обслуживания автомобилей ВАЗ 21099,2109, топливный фильтр необходимо заменить после 20 тысяч пробега, но как уже сказано выше, целесообразно замену проводить при 15 тысяч или даже раньше, учитывая влияние внешних факторов. Ниже приведем порядок замены топливного фильтра на моделях ВАЗ 21099,2109 с инжектором.

Чтобы заменить фильтр необходимо воспользоваться ямой или подъемником. Работы необходимо выполнять в хорошо вентилируемом помещении или на улице, не рекомендуется работать в жару, весь процесс проводят вдали от источников открытого огня.

Топливный фильтр размещен под автомобилем за топливным баком около выхлопной трубы. Чтобы снять его нужно ослабить болты, стягивающего держащую скобу.

Далее, откручиваем два штуцера подводящего и отводящего падрубка. Для того чтобы открутить гайки, необходимо два ключа на 19 которыми отворачиваем гайку, находящуюся на корпусе фильтра, фиксирующую трубопровод.

Замена топливного фильтра ВАЗ 2109

Обязательно необходимо зафиксировать как расположен указатель направления движения топлива, а также нужно учитывать возможность вытекания топлива с патрубков.

При обратной установке обратите внимание на указатель направления, так как через неправильно установленный фильтр топливо не будет проходить по трубопроводу в инжектор. Проверьте наличие и целостность уплотнительных колец, без которых установка запрещена, так как это приведет к утечкам и может вызвать аварийную ситуацию

После установки фильтра заводим двигатель ВАЗ и проверяем все соединения и сам фильтр на предмет утечек, при их наличии устраняем подтяжкой (но в меру), или заменой уплотнителей.

Необходимые меры предосторожности при замене:

1. Запрещено курить во время работ с топливной системой.
2. Работы выполнять при наличии огнетушителя.
3. Не допускается попадание бензина на слизистую и в глаза.
4. Работать необходимо при хорошем проветривании.
5. Температура окружающей среды не должна превышать 25 градусов.

Работы выполнять после полного остывания двигателя и выхлопной системы. Установка топливного фильтра производится строго в обратном порядке, что-бы не вышла из строя топливная система. Процесс замены топливного фильтра не требует специальных навыков, а учитывая вышеприведенные рекомендации, его может выполнить водитель с небольшим опытом.

Соответственно, стоимость технического обслуживания ВАЗ 21099,2109 будет значительно ниже, а автомобиль будет вести себя резвее. И конечно же, необходимо стремиться использовать только качественное топливо.

autodont.ru

Замена топливного фильтра ВАЗ 2109 инжектор

Замена топливного фильтра в автомобилях ВАЗ 2109 с инжекторным двигателем осуществляется после каждых 20 тысяч километров пробега или же при возникновении проблем с подачей топлива.

Процесс замены фильтра не сложен, однако требует наличия гаража с автомобильной ямой или хотя бы эстакады, так как сам элемент расположен под днищем машины за топливным баком вблизи выхлопной трубы. Добраться до него без ямы или эстакады практически невозможно. Из инструментов и подручных средств понадобятся ключи на 10, на 17, на 19, а также тряпка.

Сам фильтрующий элемент подобрать несложно, так как у оригинальной запчасти есть десятки, если не сотни аналогов. Для подбора воспользуйтесь нашей таблицей, в которой указаны производители и каталожные номера топливных фильтров, подходящие к ВАЗ 2109.

ПРОИЗВОДИТЕЛЬ	АРТИКУЛ
ОРИГИНАЛ
LADA	21081117010
АНАЛОГИ
AMC FILTER	NF-2360
BOSCH	GT 058
BMW	5490862
BMW	13 32 1 278 272.3
BOMAG	96006361
CASE IH	417917C91
CITROËN	GX 542 9192
CASE IH	680120025
DAF	1500508
FIAT	71736104
DEUTZ-FAHR	8121918050900
FORD	5015544
FRAM	G10230
GENERAL MOTORS	4408101
GENERAL MOTORS	91159804
GMC	93156782
IVECO	J1331043
HAMM	280194
KRAMER	1610306
KIA	920049500
LAND ROVER	STC 4202
LANCIA	9622617880
MAGNETI MARELLI	150020005400
MAN	81125030056
MAZDA	2221 34 70B
OPEL	93156782
PURFLUX	EP202
RENAULT	50 00 031 168
ROVER/AUSTIN	FE4001
RENAULT TRUCKS	5000031168
RICHIER	552482201
SAAB	83 84 75
SMART	0003414V002
SUBARU	642010020
SOFIMA	S 1741 B
TALBOT	13170900
TECNOCAR	B48
VAUXHALL	94475304
UNIFLUX FILTERS	XB245
VOLVO	3713186
VW	251 201 511 D
VW	111261275

Пошаговая инструкция по замене топливного фильтра на ВАЗ 2109 с фото и видео

Устанавливаем автомобиль на яму или на эстакаду и обездвиживаем его. С учетом того, что во время замены фильтра возможно вытекания какого-то количества бензина, работы не рекомендуется проводить вблизи открытого огня.

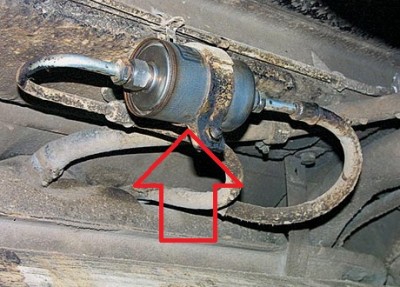

1. Находим сам топливный фильтр.

Замена топливного фильтра ВАЗ 2109 инжектор

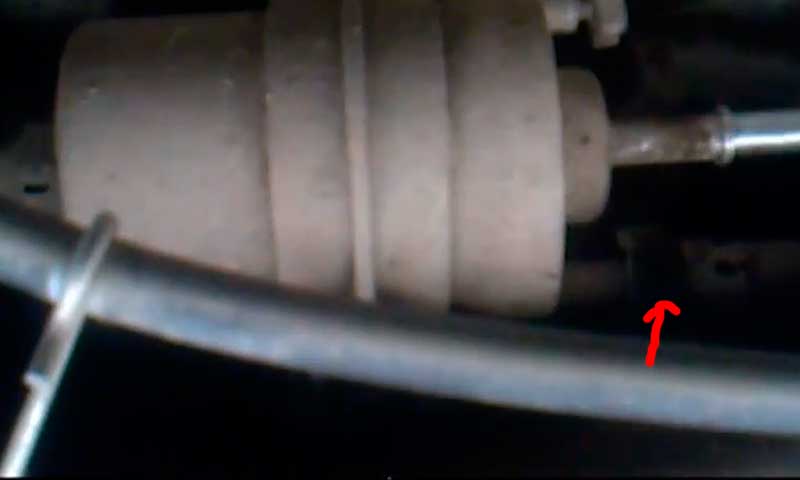

2. Ключом на 10 ослабляем крепление хомута.

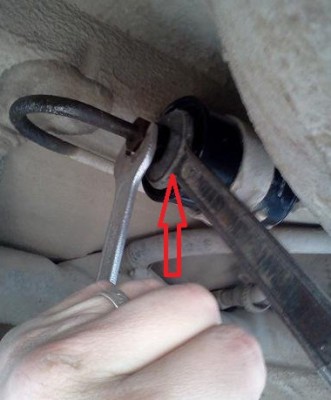

3. Ключами на 17 и на 19 захватываем гайку на топливопроводе и гайку на самом фильтре. Откручиваем.

4. В этот момент с места разъединения начнет вытекать бензин. Можно подставить какую-нибудь посуду, или же просто воспользоваться тряпкой. Не потеряйте прокладку (уплотнительное кольцо из резины).

5. Таким же образом откручиваем и второй штуцер.

6. Полностью откручиваем хомут и снимаем фильтр.

7. Устанавливаем новый фильтр в обратном порядке. Не забываем про уплотнительное кольцо.

8. При установке строго придерживаемся направления движения топлива. Не перепутайте, на корпусе фильтра есть специальная указывающая стрелка.

9. После установки фильтра запустите двигатель и проверьте, нет ли течи топлива.

Источники

• filtrr.ru/zamena-toplivnogo-filtra-vaz-2109-inzhektor/
• drive2.ru/l/465940593332191284/
• luxvaz.ru/vaz-2109/342-zamena-toplivnogo-filtra-2.html

Пошаговая инструкция по замене топливного фильтра на ВАЗ 2109 с фото и видео

Устанавливаем автомобиль на яму или на эстакаду и обездвиживаем его. С учетом того, что во время замены фильтра возможно вытекания какого-то количества бензина, работы не рекомендуется проводить вблизи открытого огня.

1. Находим сам топливный фильтр.

Замена топливного фильтра ВАЗ 2109 инжектор

2. Ключом на 10 ослабляем крепление хомута.

3. Ключами на 17 и на 19 захватываем гайку на топливопроводе и гайку на самом фильтре. Откручиваем.

4. В этот момент с места разъединения начнет вытекать бензин. Можно подставить какую-нибудь посуду, или же просто воспользоваться тряпкой. Не потеряйте прокладку (уплотнительное кольцо из резины).

5. Таким же образом откручиваем и второй штуцер.

6. Полностью откручиваем хомут и снимаем фильтр.

7. Устанавливаем новый фильтр в обратном порядке. Не забываем про уплотнительное кольцо.

8. При установке строго придерживаемся направления движения топлива. Не перепутайте, на корпусе фильтра есть специальная указывающая стрелка.

9. После установки фильтра запустите двигатель и проверьте, нет ли течи топлива.

Источники

Где расположен бензонасос на ВАЗ-21099 инжектор

Снятие и установка бензинового насоса (БН) – работа несложная, не требует большого слесарного опыта и высокой квалификации. Но если топливный насос на карбюраторных авто искать долго не приходится (он расположен на двигателе, под капотом), то на инжекторе с первой попытки новичку его можно и не найти. Где же расположен бензонасос на седане ВАЗ-21099 инжектор? Разбираемся в этом пошагово:

• сдвигаем в машине передние кресла по максимуму вперед, чтобы освободить пространство салона сзади;

• открываем заднюю левую дверь авто, находим небольшую петлю на заднем диване, которая расположена на стыке «сидушек» примерно посередине салона;

• тянем за петлю вверх, тем самым поднимая заднюю часть нижнего сиденья;
• под ковролином видим лючок бензобака;
• отворачиваем два винта крепления, снимаем лючок и обнаруживаем под ним бензонасос.

Советы для автомобилистов

На легковых автомобилях ВАЗ-2109 последних годов выпуска ставили инжекторные двигатели, поэтому на этих «девятках» в топливном баке устанавливался электрический бензонасос. А на небольшой части, ещё эксплуатирующихся сегодня, ВАЗ-2109 с карбюраторным двигателем, ставили механические бензонасосы.

Отказ в работе бензонасоса на инжекторных двигателях ВАЗ-2109i, определяется достаточно просто, так как в момент поворота ключа в замке зажигания в положение «зажигание включено», водитель просто не услышит характерного шума, который издаёт работающий электродвигатель бензонасоса. Обычно, водители «девяток», поиск причины отказа в работе бензонасоса начинают с проверки состояния предохранителя, защищающего эту электрическую цепь.

Он находится под полкой передней панели, которая расположена ниже бардачка. Когда открутите винты крепления, то блок из трёх реле и трёх предохранителей на проводах опустится ниже, так удобнее будет с ним работать. Проверить нужно будет крайний правый предохранитель и состояние его контактов. При обнаружении перегоревшего предохранителя, его придётся заменить на новый. А также найти причину, по которой он перегорел.

Если предохранитель цел и контакты не окислены, то следующим шагом в поиске неисправности будет проверка работоспособности реле бензонасоса. Оно находится в том же блоке, где и предохранитель и располагается крайним справа. Проверяют его водители, обычно, заменой на заведомо исправное реле. Если после такой замены бензонасос заработал, значит, придётся приобретать и устанавливать новое реле.

А вот когда бензонасос по-прежнему продолжает «молчать», тогда потребуется два провода длинной метра по четыре. Они нужны для проверки состояния самого бензонасоса путём подключения его к питанию напрямую с аккумуляторной батареи. Для этого потребуется: поднять подушку заднего сиденья, снять крышку лючка, разъединить штекерную колодку и подсоединить к клеммам бензонасоса провода с АКБ. Клемм в колодке три: одна на массу, к ней подсоединяют минус с АКБ, ещё две плюсовые, на бензонасос и указатель уровня топлива в баке.

Если бензонасос, при подсоединении на прямую, заработал, то придётся прозвонить провода идущие от него до реле бензонасоса, а если не заработал, тогда либо его замена на новый, либо его придётся разбирать и искать неисправность внутри бензонасоса.

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

Если фильтр находится внизу

Не удобная замена элемента происходит в автомобилях, у которых он находиться внизу.

Для этого вам понадобиться воспользоваться эстакадой либо загнать машину на какую-нибудь возвышенность — это послужит вам для удобства.

Для примера мы возьмём марку Volkswagen Polo Sedan. Топливный элемент на днище автомобиля находиться возле бензобака с правой стороны.

Для начала отсоединяем три шланга. Они хорошо видны и доступны. Когда мы отсоединим шланги, в системе спуститься давление.

Нажимаем на кнопку синего цвета пальцем либо отвёрткой. Применяя отвёртку, можно открутить болт крепления и снять фильтр.

Для установки нового элемент снимаем пробки и вставляем его в крепление. На фильтре нарисована стрелка, устанавливаем по направлению стрелки в сторону водительского кресла.

Устанавливаем до щелчка. И так все три клапана.

Закрепляем болтом саморезом на креплении. Проверяем, чтобы при установке никакие шланги не были перегнуты. Заводим машину и даём ей поработать пару минут. Проверяем, чтобы не было течи и все стыки были сухими.

Рядом с фильтром проходит трубка, постарайтесь её не повредить иначе придётся менять всю систему.

Практическая инструкция и основные постулаты замены топливного фильтра на ВАЗ

Итак, топливный фильтр представляет собой устройство, которое отвечает за качество бензина. Как всем известно, вначале бензин попадает в топливный бак, откуда откачивается электробензонасосом ваз в двигатель. Сам же топливный фильтр расположен на срединном расстоянии между электронасосом и двигателем автомобиля. Его главной задачей является коррекция состава бензина. В случае, выхода его из строя в силу ряда вышеперечисленных обстоятельств, необходимо немедленно заменить топливный фильтр ваз 2109.

Примечание. Использовать бензин низкого качества себе дороже, так как вынужденная преждевременная замена топливного фильтра ваз 21093 инжектор является весьма финансово расходной процедурой.

Предварительная подготовка автомобиля к замене топливного фильтра:

• первостепенно необходимо убедиться, что двигатель полностью остыл;
• слить весь бензин из топливной системы автомобиля;
• убедиться, что в наличие есть рядом под рукой огнетушитель;
• осмотреть близ расположенную рабочую зону, чтобы вдруг рядом не оказалось элементов, которые способны гипотетически создать искру.

• открыв капот, вначале нужно снять минусовую клемму с аккумулятора с целью безопасности, чтобы искра даже случайным образом не могла образоваться;
• затем, нужно снять хомуты с отводящего и приводящего топливного шланга;
• отсоединить все возможные шланги со старого топливного фильтра (после отсоединения шланг необходимо сразу направлять вверх, чтобы не вылился бензин);
• внимательно изучить новый топливный фильтр и найти на нём специальные обозначения в виде стрелок, которые собственно и указывают верное присоединение подводящего и отводящего шланга;
• перед присоединением шлангов к новому фильтру первостепенно следует убедиться в отсутствии в них бензина;
• после чего, необходимо будет одеть новые хомуты;
• обязательно осуществить проверку абсолютной герметичности;
• вновь одеть клемму на аккумулятор и теперь багажник автомобиля смело закрывать;
• включить зажигание и проверить исправность функционирования двигателя.

С практической точки зрения замена топливного фильтра сложностей не вызывает и с ней по силу справится даже автомобилисту с небольшим стажем вождения, однако, в целом сама процедура требует высокой степени бдительности. Если не соблюсти хотя бы одно из правил безопасности, то последствия могут быть крайне негативными.

Примечание. Общие правила безопасности выработались исходя из практических ситуаций, поэтому к их соблюдению необходимо серьезно отнестись, тем более они легко выполнимы и не требуют каких-либо существенных усилий.

Сборка топливного фильтра должна выполняться строго в обратном порядке относительно разборке, в противном случае двигатель автомобиля может просто не заработать или преждевременно выйти из строя. Сама замена топливного фильтра не требует особых специализированных знаний или навыков, главное придерживаться общих инструкций, так как качественная установка позволит двигателю прослужить многие годы без каких-либо нареканий. Все вышеизложенные положения обязательно необходимо визуализировать с помощью фото и видео — материалов. Инструкция с практической точки зрения легко выполнима, главное не забывать о мерах безопасности. Замена топливного фильтра своими руками под силу каждому автомобилисту. Плюс ко всему цена будет значительно ниже, если замена будет произведена самостоятельно, а не в автосервисе. Также всегда необходимо стремиться использовать только качественное топливо.

Источники

• http://luxvaz.ru/vaz-2109/342-zamena-toplivnogo-filtra-2.html
• http://filtrr.ru/zamena-toplivnogo-filtra-vaz-2109-inzhektor/
• http://masteravaza.ru/sistema-pitaniya-dvigatelya/obsluzhivanie-sistema-pitaniya-dvigatelya/vaz-2109-zamena-toplivnogo-filtra-732
