Моторчик бензонасоса ларгус renault 8200307403 (оригинал) (ttp 581 01, 8200930680, 6001547603, 6001547605)

Разбираем модуль с целью поменять фильтр

Основное, что необходимо держать в голове: поначалу отключают карий разъём. Потом снимают датчик уровня, отстегнув отвёрткой фиксатор.

Разбираем модуль насоса

Похожие фиксаторы задерживают и верхнюю крышку. Сняв её, отключают белоснежный разъём (см. фото). Как снять нижнюю часть модуля, рассмотрено в предшествующей главе. А вот с патрубками придётся повозиться: одевая либо снимая их, штуцеры нужно задерживать над паром.

Самая непростая операция

Достигнуть результата сходу не выходило ни у кого.

Как лучше поступить с пробиркой

На Ладе Ларгус топливный фильтр – это пробирка, в какой находится бумага. Раздельно эту пробирку не продают, и поменять её недозволено. Зато её можно распилить, чтоб изъять фильтрующий элемент на сто процентов.

Корпус топливного фильтра

На крайнем шаге обе половинки склеивают, а сушка делается под прессом (на стяжках).

Итак, у нас есть «пустой» корпус фильтра, который устанавливают на пространство. Выполнив сборку модуля, его можно будет применять, но есть условие: через 1000-2000 км модуль придётся поменять. Следуйте нашим советам, если мотор «пробежал» 150-160 тыщ и его уже не жаль.

Чего же созодать не следует!

Чудилось бы, с вычищенной пробиркой можно ездить длительно, нужно лишь в топливопровод врезать новейший фильтр. Обычно так и делают, взяв фильтр от Рено Логан (фаза 1).

Врезка фильтра в магистраль под капотом

Выходит вот что:

• Если пробирка – пустая и добавлен «наружный» фильтр, мотор заводится и через 2-3 секунды глохнет;
• Если пробирку не чистили, добавлять новейший фильтр никчемно: растет перегрузка на насос, и лишь.

Пусть выводы читатель сделает сам.

Другой вариант

Ниже показана пробирка, которая смотрится практически так же, как уникальный топливный фильтр Лады Ларгус.

Комплектующие бренда JS Asakashi

Эту пробирку можно установить заместо штатной. Нужно лишь укоротить элементы крепления (трубки) приблизительно на 20 мм. Речь шла о фильтрах для легковых машин Nissan:

• JS ASAKASHI FS22001
• JAPANPARTS FC-130S
• PATRON PF3924

Бензонасос Лада Ларгус (снятие и установка)

Если падает мощность двигателя, возник повышенный шум или периодически слышен шум при работе топливного насоса, то, скорее всего, вышел из строя топливный насос. Предварительно проверьте давление в системе подачи топлива. Если давление в системе меньше 3 кгс/смг, то это может быть вызвано неисправностью электронасоса, регулятора давления топлива или засорением фильтрующих элементов. В некоторых случаях модуль топливного насоса подлежит ремонту, но для этого его также необходимо снять с автомобиля. Если все косвенные признаки указывают на то, что неисправен именно насос, то его необходимо снять и заменить. О том как это сделать, вы найдете информацию в настоящей статье.

Меняем топливный фильтр на Лада Ларгус своими руками

Фильтр тонкой очистки топлива на универсалах и фургонах Ларгус встроен в модуль бензонасоса. По регламенту менять этот фильтр положено в сборе с модулем, а период между заменами составляет 160 тыс. км. У фирмы Рено, в отличие от ВАЗа, указан интервал 120 тысяч, но суть будет та же – замена топливного фильтра на Ладе Ларгус и на Логане производится только с насосом. Мы рассмотрим, что можно сделать, чтобы получить вполне пригодное, но всё же временное решение. Заодно будет указано, как заменить фильтр-сеточку.

Если кто-то сомневается в наличии «бумажного» фильтра, можете посмотреть на него изнутри. Приводим видео.

Замена детали

Заменить топливный фильтр на Ладе Ларгус не столь сложно, если знать, где он расположен и как правильно провести ремонтное мероприятие. Стоит отметить, что процедуру замены сможет осуществить даже авторемонтник-любитель, так как весь процесс крайне прост. Особой подготовки мероприятие не требует, за исключением принятия следующих мер:

• поставьте автомобиль в меру просторном и ровном месте, надёжно зафиксировав его (ручник, подставки под колёса и т. п.);
• подготовьте базовый набор для авторемонта: набор ключей, пару отвёрток, ветошь и перчатки;
• заранее приобретите бензонасос в сборе или «сеточку» бензонасоса отдельно (например, подойдёт подобная деталь от Рено Логан).

Непосредственно процедура замены занимает не более получаса времени, естественно, если вы не собрались полностью разбирать бензонасос и пытаться «дедовскими» способами провести очистку фильтра или заменить его на самодельный. Более того, этого делать нежелательно лишь потому, что неправильно прочистив или собрав бензонасос можно спровоцировать более серьёзные поломки топливной системы вашей Лады Ларгус. Стоит ли оно того? Скорее всего, нет.

Итак, алгоритм замены топливного фильтра таков:

1. Снимите подушку заднего дивана и поднимите находящейся под ней пластиковый люк. Для удобства работы может потребоваться убрать в сторону и ковровое покрытие.
2. Предварительно отключив аккумулятор, подогните язычок на разъёме бензонасоса и отключите его.
3. Далее, необходимо подключить аккумулятор и завести мотор. Заведённый двигатель должен проработать несколько секунд и заглохнуть. После этого – снова обесточьте систему, отключив клеммы аккумулятора.
4. Отключите топливный патрубок и выкрутите фиксирующее кольцо бензонасоса против часовой стрелки. Облегчить действия на данном этапе поможет использование монтажной лопатки.
5. Проделав предыдущие шаги, модуль бензонасоса можно будет снять. При необходимости осуществляется замена фильтра-сеточки или бензонасоса целиком. После замены необходимо собрать всю конструкцию в обратном порядке.

Важно! Разбирать бензонасос с целью замены фильтра нежелательно. Подобная практика может негативно сказаться на состоянии всей топливной системы в будущем. Лучше не поскупиться и заменить бензонасос целиком

Лучше не поскупиться и заменить бензонасос целиком.

Как видите, заменить топливный фильтр Лада Ларгус достаточно просто, если знать особенности его конструкции и месторасположение в автомобиле. Надеемся, представленный выше материал был для вас полезен. Удачи на дорогах и в ремонте!

Замена топливного фильтра Лада Ларгус – видео:

• Масляный фильтр Ларгуса
• Салонный фильтр Лады-Ларгус
• Отзывы на ШРУСы Асва
• Неисправности багажника Лады-Приоры

Операции по снятию бензонасоса Лада Ларгус

1. Снизьте давление в системе питания. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Снимите подушку сиденья второго ряда. 4. Отверните две пластмассовые гайки крепления крышки воздуховодов.

5. . снимите гайки.

6. и крышку воздуховодов

7. Отверните две пластиковые гайки крепления покрытия пола слева и справа.

8. Снимите с отбортовок порогов нижние края уплотнителей левой и правой задних дверей.

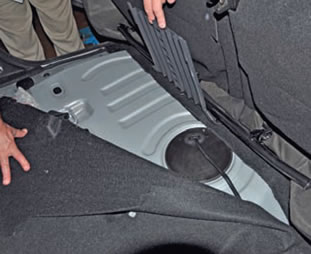

9. . и поднимите покрытие пола в районе заднего сиденья.

10. Подденьте специальной пластиковой монтажной лопаткой или отверткой с плоским лезвием крышку люка топливного модуля.

11. . снимите крышку и отведите ее в сторону.

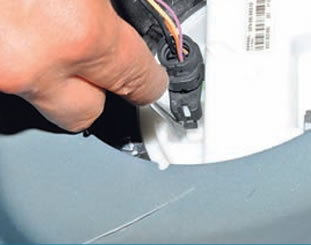

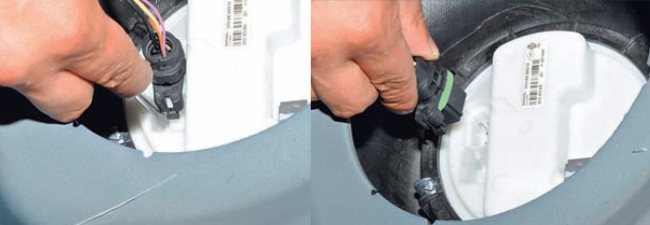

12. Отожмите фиксатор колодки жгута проводов.

13. . и отсоедините колодку от разъема топливного модуля.

14. Сожмите скобу крепления наконечника топливопровода.

15. . и отсоедините топливопровод от штуцера топливного модуля.

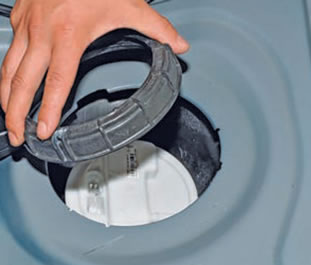

16. Отверните специальным ключом и снимите прижимное кольцо топливного модуля. При отсутствии специального ключа легкими ударами молотка через выколотку по касательной ослабьте затяжку прижимного кольца топливного модуля и отверните его руками.

17. Извлеките топливный модуль из топливного бака и слейте из него топливо в заранее подготовленную емкость.

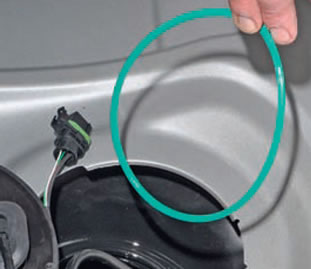

18. Снимите уплотнительное кольцо.

При установке замените уплотнительное кольцо новым.

19. Установите топливный модуль в порядке, обратном снятию.

Проследите, чтобы при обратной установке модуля бензонасоса на место, совпали метки на нем и на кузове. (метки А и Б)

Операции по снятию бензонасоса Лада Ларгус

1. Снизьте давление в системе питания. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 3. Снимите подушку сиденья второго ряда. 4. Отверните две пластмассовые гайки крепления крышки воздуховодов.

5. . снимите гайки.

6. и крышку воздуховодов

7. Отверните две пластиковые гайки крепления покрытия пола слева и справа.

8. Снимите с отбортовок порогов нижние края уплотнителей левой и правой задних дверей.

9. . и поднимите покрытие пола в районе заднего сиденья.

10. Подденьте специальной пластиковой монтажной лопаткой или отверткой с плоским лезвием крышку люка топливного модуля.

11. . снимите крышку и отведите ее в сторону.

12. Отожмите фиксатор колодки жгута проводов.

13. . и отсоедините колодку от разъема топливного модуля.

14. Сожмите скобу крепления наконечника топливопровода.

15. . и отсоедините топливопровод от штуцера топливного модуля.

16. Отверните специальным ключом и снимите прижимное кольцо топливного модуля. При отсутствии специального ключа легкими ударами молотка через выколотку по касательной ослабьте затяжку прижимного кольца топливного модуля и отверните его руками.

17. Извлеките топливный модуль из топливного бака и слейте из него топливо в заранее подготовленную емкость.

18. Снимите уплотнительное кольцо.

При установке замените уплотнительное кольцо новым.

19. Установите топливный модуль в порядке, обратном снятию.

Проследите, чтобы при обратной установке модуля бензонасоса на место, совпали метки на нем и на кузове. (метки А и Б)

Разбираем модуль с целью заменить фильтр

Основное, что нужно помнить: сначала отключают коричневый разъём. Затем снимают датчик уровня, отстегнув отвёрткой фиксатор.

Разбираем модуль насоса

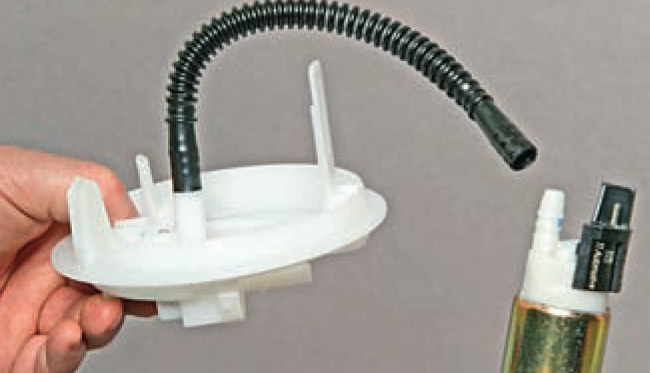

Похожие фиксаторы удерживают и верхнюю крышку. Сняв её, отключают белый разъём (см. фото). Как снять нижнюю часть модуля, рассмотрено в предыдущей главе. А вот с патрубками придётся повозиться: одевая или снимая их, штуцеры надо удерживать над паром.

Самая сложная операция

Добиться результата сразу не получалось ни у кого.

Как лучше поступить с колбой

На Ладе Ларгус топливный фильтр – это колба, в которой находится бумага. Отдельно эту колбу не продают, и заменить её нельзя. Зато её можно распилить, чтобы изъять фильтрующий элемент полностью.

Корпус топливного фильтра

На последнем шаге обе половинки склеивают, а сушка производится под прессом (на стяжках).

Итак, у нас есть «пустой» корпус фильтра, который устанавливают на место. Выполнив сборку модуля, его можно будет использовать, но есть условие: через 1000-2000 км модуль придётся заменить. Следуйте нашим советам, если мотор «пробежал» 150-160 тысяч и его уже не жалко.

Чего делать не следует!

Казалось бы, с вычищенной колбой можно ездить долго, надо только в топливопровод врезать новый фильтр. Обычно так и делают, взяв фильтр от Рено Логан (фаза 1).

Врезка фильтра в магистраль под капотом

Получается вот что:

• Если колба – пустая и добавлен «внешний» фильтр, мотор заводится и через 2-3 секунды глохнет;
• Если колбу не чистили, добавлять новый фильтр бесполезно: возрастает нагрузка на насос, и только.

Пусть выводы читатель сделает сам.

Альтернативный вариант

Ниже показана колба, которая выглядит почти так же, как оригинальный топливный фильтр Лады Ларгус.

Комплектующие бренда JS Asakashi

Эту колбу можно установить вместо штатной. Надо только укоротить элементы крепления (трубки) примерно на 20 мм. Речь шла о фильтрах для легковушек Nissan:

• JS ASAKASHI FS22001
• JAPANPARTS FC-130S
• PATRON PF3924

Меняем топливный фильтр на Лада Ларгус своими руками

Фильтр тонкой очистки топлива на универсалах и фургонах Ларгус встроен в модуль бензонасоса. По регламенту менять этот фильтр положено в сборе с модулем, а период между заменами составляет 160 тыс. км. У фирмы Рено, в отличие от ВАЗа, указан интервал 120 тысяч, но суть будет та же – замена топливного фильтра на Ладе Ларгус и на Логане производится только с насосом. Мы рассмотрим, что можно сделать, чтобы получить вполне пригодное, но всё же временное решение. Заодно будет указано, как заменить фильтр-сеточку.

Если кто-то сомневается в наличии «бумажного» фильтра, можете посмотреть на него изнутри. Приводим видео.

161Akb-Pomosh › Блог › Замена бензонасоса Ларгус Фургон

Изначально машина не держала холостые обороты на «холодную», помогало только держание двигателя не оборотах, пока не прогреется.Так как ларгус находился на покраске, особо это не напрягало, до тех пор, пока он вообще перестал заводиться — стартер крутил, но безрезультатно.В таком случае не ломать бы голову и поехать на диагностику, но ехать своим ходом не получалось, а тащить на тросу — особо не хотелось.В итоге, после изучения мат. части по интернету )) было сделано :1. Проверены все реле и предохранители.2. Почищен дроссель и заменено маленькое уплотнительное кольцо(оно уже имело квадратную форму, и микротрещины.Большое менять не стал, внешне в хорошем состоянии).3. Почищен ДПКВ, замерял сопротивление — 243. Вроде в норме для двигателя K4M. Вот его достать было очень тяжело, лично у меня ушло час времени и немного мата)).4

Обратил внимание на индикатор работы иммобилайзера — мигать прекращал, если вставлять ключ в замок зажигания.Опытный мастер сказал бы.А что с бензонасом?может его проверить?Но верить, что на пробеге в 104000км, он сдох-не хотелось, потому что до этого на других авто разных марок отхаживал по 150 т.км.Короче, после прислушивания, срабатывает ли насос перед запуском двигла, решил доставать топливный модуль из бензобака

Фото всего процесса не стану выкадывать, много итак в инете, а вот как достать именно из фургона-не нашел. Может кому полезным будет.1. Снимаем минусовую клемму с АКБ.2. Снимаем резиновый ковер в грузовом отсеке, если он есть.3. Пол грузового отсека поделен на три части, откручиваем часть, которая находится ближе к правой грузовой двери. Понадобится ключ Torx, насколько — не помню, возьмите набор, потому что понадобится 2 размера.4. Часть пола заходит под пластиковую переборку — чтобы не откручивать, просто поднял вверх и закрепил веревкой к потолку.

5. В колодце топливного модуля у меня было ОЧЕНЬ много пыли( сантиметра 3), поэтому желательно пропылесосить или продуть воздухом, чтобы она потом не попала в бак. Сфотал топливную трубку, которая одевается на Модуль, внутри она ужасно грязная.

6. Далее все стандартно — достал модуль, вытащил бензонасос(подкинул плюс и минус на клеммы АКБ и бензонасоса — не работает-значит нужно менять). Купил в ближайшем магазине насос от ВАЗ 2110, вместе с сеточкой очистки — 550 рублей.Читал, что там еще нужно модуль менять какой-то, тонкой очистки- заморачиваться не стал, в дальнейшем есть планы перевода авто на газ.

Снятие и ремонт модуля электробензонасоса Лада Ларгус

Модуль бензонасоса снимаем при полном или частичном отказе электробензонасоса, засорении фильтра бензонасоса или неисправности датчика указателя топлива.

Подготовка к снятию модуля во многом зависит от модели автомобиля.

Для снятия модуля подготавливаем автомобиль к выполнению работы.

Модуль желательно снимать, чтобы количество топлива в баке было меньше половины бака.

1. Если автомобиль с кузовом универсал, то наклоняем вперед задний ряд сидений для пяти местной комплектации и средний ряд для семиместной комплектации.

2. Отсоединяем и поднимаем обивку пола

Если автомобиль с кузовом фургон, то снимаем облицовку со средней стойки, с правой стороны.

Снимаем правую часть перегородки кузова.

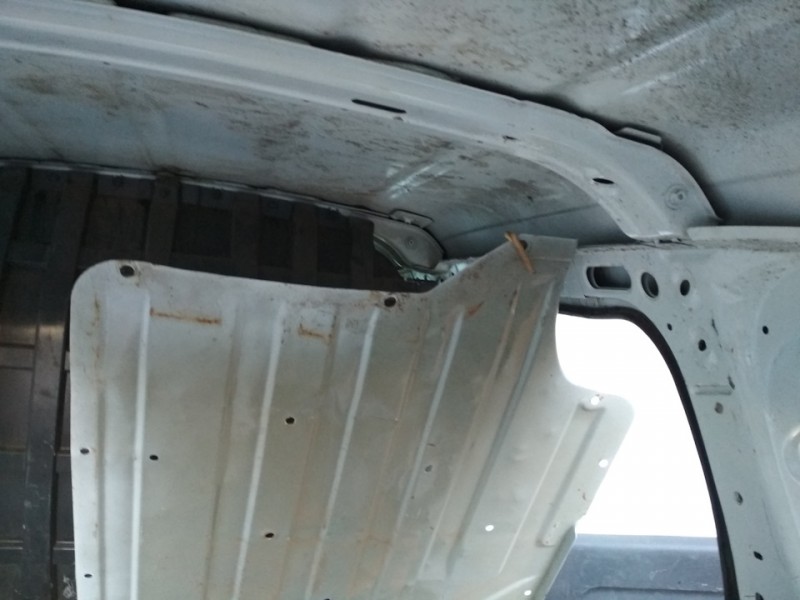

Снимаем правую переднюю часть пола грузового отделения.

3. Извлекаем пластмассовую крышку лючка топливного бака

4. Плоской отверткой отжимаем фиксатор колодки жгута проводов

5. Отсоединяем колодку

6. Запускаем двигатель, чтобы сбросить давление в топливной системе, и ждем, пока он заглохнет.

После этого выключаем зажигание и снимаем минусовую клемму аккумулятора.

Сжимаем фиксаторы наконечника топливной трубки и снимаем наконечник со штуцера топливного модуля.

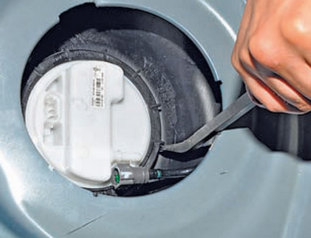

7. Отворачиваем накидную, пластмассовую гайку с помощью монтажной лопатки

8. Если гайка не поддается нужно сделать приспособление из прутка и с помощью этого приспособления открутить накидную гайку

9. Снимаем накидную гайку

10. Обкладываем вокруг отверстия ветошь, чтобы остатки топлива не вылились на детали автомобиля.

Аккуратно вынимаем топливный модуль из бака, выводя поплавок датчика уровня.

Выливаем остатки топлива из модуля в подготовленную заранее емкость.

11. Извлекаем резиновое уплотнительное кольцо.

12. Отсоединяем колодку проводов датчика уровня.

13. Отгибаем фиксатор датчика уровня.

14. Снимаем датчик уровня топлива.

15. Плоской отверткой освобождаем три фиксатора стакана, поддевая при этом стакан

Снимаем топливный модуль

Будем выполнять все шаги так, будто пытаемся заменить бензонасос:

1. Наклоняем подушку дивана, убираем её. Поднимаем пластиковый люк, отводим вперёд ковровое покрытие. Вынимаем круглую крышку из отверстия;

Избавляемся от лишних деталей

Разбираемся с электричеством

Сначала – патрубок, затем – фиксатор

Сняв модуль в сборе, можно будет заменить фильтр-сеточку. Старайтесь не терять уплотнительное кольцо, установленное между модулем и баком.

Замена сеточки фильтра

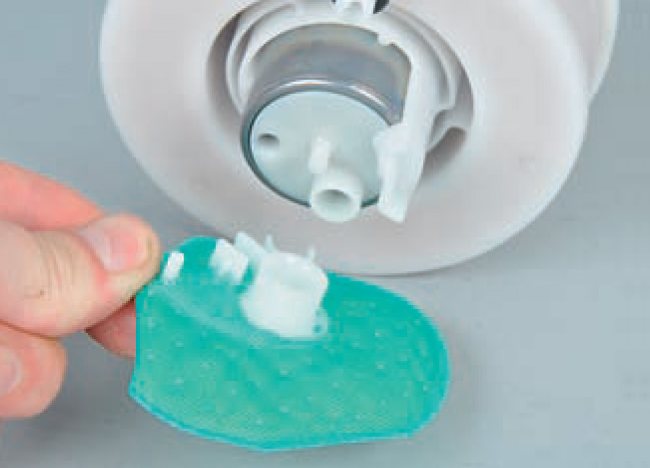

На Ладе Ларгус топливный фильтр грубой очистки – это съёмная сетка перед насосом. Заменить её будет просто:

1. Отщёлкиваем фиксаторы стакана (3 шт.);

Начинаем разбирать модуль

Самый первый элемент в топливном тракте

Монтаж всех модулей и узлов проводят в обратном порядке. Если сетка не сильно повреждена, её можно только промыть и высушить. Поможет автохимия на основе ксилола или оксиэтилированных спиртов.

Конструкция топливного фильтра-колбы в насосе

То, что обведено на рисунке по контуру – это и есть фильтр тонкой очистки. Через сеточку 2 топливо поступает в насос, затем оно попадает в ёмкость 3. Эта ёмкость соединена с рампой через верхний штуцер и патрубок. Штуцер 1 – тоже важный элемент, так как он подключается к клапану «обратки».

Топливный модуль в разборе

Клапан обратного тока вмонтирован в нижний стакан, и он позволяет сбрасывать лишнее давление.

По внешнему виду детали 3 всегда можно оценить степень засорённости фильтра. Жаль, что ёмкость является неразборной. Искать артикул на деталь 3, к сожалению, бессмысленно: топливный фильтр на Ладе Ларгус меняется в сборе с насосом.

Когда нужно менять

Вы не сможете узнать, загрязнен ли топливный фильтр, если не будете регулярно проверять его целостность и состояние. Из-за специфики конструкции топливный элемент на «Ларгусе» наделен «богатырским ресурсом». Как говорит АвтоВАЗ, фильтры топлива вместе с бензонасосом рассчитаны на весь период эксплуатации авто, то есть около 160 тыс. км пробега. Но правда ли это? Судя по практическому опыту, нет.

Учитывая среднюю статистику, можно выделить следующее:

• сетка-фильтр в форсунке инжекторной системы, которая пропускает через себя топливо после первичной и тонкой очистки могут прослужить не более 30-45 тыс. км пробега;
• главный топливный фильтр обладает ресурсом, равным 80-120 тыс. км пробега.

Опытные авторемонтники советуют каждому владельцу «Ларгуса» демонтировать целый модуль бензонасоса и проверять уровень загрязненности фильтра каждые 20 тыс. км пробега. Также проверку проводят, если наблюдаются:

• небольшая потеря тяги;
• проблемы с топливной системой;
• снижение или увеличение расхода топлива.

Основным отличием того, что загрязнился именно топливный фильтрующий элемент, является постепенное появление описанных выше симптомов.

Снимаем топливный модуль

Будем выполнять все шаги так, будто пытаемся заменить бензонасос:

1. Наклоняем подушку дивана, убираем её. Поднимаем пластиковый люк, отводим вперёд ковровое покрытие. Вынимаем круглую крышку из отверстия;

Избавляемся от лишних деталей

Разбираемся с электричеством

Сначала – патрубок, затем – фиксатор

Сняв модуль в сборе, можно будет заменить фильтр-сеточку. Старайтесь не терять уплотнительное кольцо, установленное между модулем и баком.

Замена сеточки фильтра

На Ладе Ларгус топливный фильтр грубой очистки – это съёмная сетка перед насосом. Заменить её будет просто:

1. Отщёлкиваем фиксаторы стакана (3 шт.);

Начинаем разбирать модуль

Самый первый элемент в топливном тракте

Монтаж всех модулей и узлов проводят в обратном порядке. Если сетка не сильно повреждена, её можно только промыть и высушить. Поможет автохимия на основе ксилола или оксиэтилированных спиртов.

Замена бензонасоса на ларгусе

Традиционно на автомобилях Лада для очистки бензина устанавливают два топливных фильтра. Один из них называется фильтр грубой очистки (сеточка) и находится в топливном насосе, а другой фильтр тонкой очистки в виде отдельного модуля (меняется через 10-20 тыс. км пробега), который закрепляется снизу автомобиля возле бензобака. Рассмотрим, каким образом выполняется замена топливного фильтра Лада Ларгус..

Если открыть «руководство по ремонту Лада Ларгус своими руками», то в разделе «система питания» вы не найдете привычной инструкции по замене топливного фильтра. Дело в том, что оба фильтра (грубой и тонкой очистки) встроены в топливный модуль (бензонасос). Если почистить или поменять сеточку бензонасоса труда не составит, то заменить топливный фильтр Лада Ларгус тонкой очистки не получится, он меняется только в сборе с бензонасосом через 120 тыс. км. пробега.

• сеточка бензонасоса (артикулы: FRANCECAR FCR210141, MASUMA MPU025N, NPA NP51109412)
• фильтр тонкой отчистки (JS ASAKASHI FS22001, JAPANPARTS FC-130S, PATRON PF3924)

Чтобы снять бензонасос Лада Ларгус потребуется отсоединить минусовую клемму аккумулятора, а затем убрать покрытие пола в районе заднего сиденья, открутив несколько винтов. Снять пластиковую крышку, поддев ее плоской отверткой. Отсоединить от топливного модуля разъемы и топливопровод и снять, открутив специальным ключом.

Отсоединив нижнюю часть бензонасоса можно получить доступ к сеточке грубой очистки. Ее меняют на новую, либо выполняют чистку и устанавливают в обратной последовательности.

Заменить фильтр топлива тонкой очистки не получится, можно только распилить его корпус, предварительно достав бензонасос:

Напомним, у Лада Ларгус есть и другие особенности конструкции, например, у этой модели отсутствует фильтр салона.

Топливный фильтр тонкой очистки (корпус), фильтр грубой очистки (сеточка), бензонасос, и датчик уровня топлива находятся в комплексе топливного модуля, который расположен в топливном баке.

Примечание: По регламенту, замена отдельных частей топливного модуля не предусматривается, а в случае выхода из строя какой либо из его составляющих, модуль заменяется в сборе. Однако в экстренном случае, для замены топливного насоса, для очистки топливного фильтра, или замены датчика уровня топлива, модуль можно разобрать.

Для разборки топливного модуля и замены деталей снимите его с автомобиля. (см. здесь)

Отсоединяем колодку проводов датчика уровня топлива от крышки

Снимите датчик уровня топлива, сдвинув его по направлению стрелки

Датчик уровня топлива 1 – резистор; 2 – ползунок; 3 – колодка проводов датчика; 4 – поплавок; 5 – рычаг поплавка

С помощью отвёртки отожмите три пластмассовых фиксатора…

…и снимаем стакан с корпуса топливного модуля. Здесь находится топливный фильтр тонкой очистки (корпус) и сетчатый фильтр грубой очистки

Модуль электробензонасоса (МЭБН) — снятие/установка

Каталожные номера данных деталей см. здесь

Разборка топливного модуля показана здесь.

Топливный модуль: 1 – стакан; 2 – топливный фильтр; 3 – крышка модуля; 4 – датчик указателя уровня топлива; 5 – поплавок

Когда менять бензонасос

Поводом для замены бензонасоса, помимо его полного отказа, обычно является изменившееся поведение автомобиля.

Наиболее характерные признаки выхода насоса из строя: — частичная потеря мощности; — неадекватная реакция на «газ»; — нестабильная работа мотора на ми нимальных оборотах холостого хода; — изменение тональности работы мотора; — шум в топливном баке; — неуверенный пуск двигателя.

Во всех этих случаях виноват, как правило, механический износ деталей электробензонасоса или подгорание его контактов. Иногда просто загрязняется топливный фильтр на входе. Его можно промыть, а лучше приобрести новый и заменить. Для проведения этих операция необходимо снять топливный модуль.

Установить автомобиль на рабочее место и затормозить стояночным тормозом.

Для автомобилей с кузовом «универсал «

Наклонить вперед задний ряд сидений ( для 5-ти местной комплектации ) или средний ряд (для 7-ми местной комплектации).

Поднять крышку и поднять обивку пола.

Для автомобилей с кузовом «фургон «

Снять облицовку средней стойки с правой стороны.

Снять правую часть перегородки кузова.

Снять правую переднюю часть пола грузового отделения

Операции для всех комплектаций автомобилей

Снять крышку 1, рисунок 11-26, люка электробензонасоса.

Рисунок 11-26 — Снятие крышки люка электробензонасоса.

Отжав отвёрткой фиксатор.

. отсоединить колодку 1, рисунок 11-27, жгута проводов заднего от модуля 2 электробензонасоса.

1 — колодка жгута проводов заднего к модулю электробензонасоса; 2 — модуль электробензонасоса; 3 — гайка крепления модуля электробензонасоса; 4 — бак топливный; 5 — трубка топливного трубопровода

Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. «СовПлим»). Выключить зажигание.

Отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10).

Нажать на пружинные фиксаторы соединителя трубки 5 топливного трубопровода и движением вдоль оси штуцера отсоединить трубку от модуля электробензонасоса.

Повернуть гайку 3 (прижимное кольцо) крепления модуля бензонасоса против часовой стрелки (приспособление Mot. 1397 или ключ 67.78129704 L для снятия и установки прижимного кольца модуля электробензонасоса).

Чертёж простого присособления для отворачивания и заворачивания прижимного кольца модуля бензонасоса

Если приспособления не имеется, то отворачиваем с помощью подходящего инструмента, например монтажной лопаткой. Упираясь в пазы в панели пола кузова, толкаем поочерёдно в разные рёбра по окружности прижимного кольца. (тоже самое нужно сделать при сборке)

снять модуль электробензонасоса, выводя поплавок датчика указателя уровня топлива из бака.

Снять уплотнительное кольцо.

Закройте отверстие в топливном баке плотной бумагой или полиэтиленом.

Разборка топливного модуля для замены насоса, фильтра, или датчика показана здесь.

Примечание: По регламенту, уплотнительное кольцо и гайка крепления электробензонасоса подлежат замене.

Установить новое уплотнительное кольцо в канавку на топливном баке.

Установить модуль электробензонасоса в топливный бак, совместив метки 1 и 3, рисунок 11-28.

1 — метка на корпусе модуля электробензонасоса; 2 — метка на корпусе гайки крепления модуля электробензонасоса; 3 — метка на корпусе топливного бака

Установить новую гайку крепления модуля электробензонасоса и, нажимая рукой на модуль электробензонасоса (чтобы предотвратить выпадение уплотнительного кольца), навернуть ее по часовой стрелке вручную на топливный бак.

Установить приспособление для затяжки гайки и затянуть гайку крепления модуля электробензонасоса до положения, при котором метка 2 на гайке окажется напротив метки 3 на топливном баке (приспособление Mot. 1397 или ключ 67.7812-9704 L для снятия и установки прижимного кольца модуля электробензонасоса).

Присоединить трубку 5, рисунок 11-27, к модулю 2 электробензонасоса движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубки.

Присоединить колодку 1 жгута проводов заднего к модулю электробензонасоса.

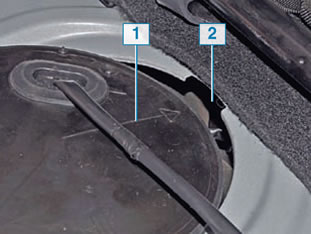

Установить крышку люка электробензонасоса так, чтобы стрелка 1 на крышке расположилась напротив паза 2 в панели пола кузова.

Дальнейшую установку проводить в порядке обратном снятию.

Присоединить клемму «массы» к аккумулятору.

Видео

Разбираем модуль с целью заменить фильтр

Основное, что нужно помнить: сначала отключают коричневый разъём. Затем снимают датчик уровня, отстегнув отвёрткой фиксатор.

Разбираем модуль насоса

Похожие фиксаторы удерживают и верхнюю крышку. Сняв её, отключают белый разъём (см. фото). Как снять нижнюю часть модуля, рассмотрено в предыдущей главе. А вот с патрубками придётся повозиться: одевая или снимая их, штуцеры надо удерживать над паром.

Самая сложная операция

Добиться результата сразу не получалось ни у кого.

Как лучше поступить с колбой

На Ладе Ларгус топливный фильтр – это колба, в которой находится бумага. Отдельно эту колбу не продают, и заменить её нельзя. Зато её можно распилить, чтобы изъять фильтрующий элемент полностью.

Корпус топливного фильтра

На последнем шаге обе половинки склеивают, а сушка производится под прессом (на стяжках).

Итак, у нас есть «пустой» корпус фильтра, который устанавливают на место. Выполнив сборку модуля, его можно будет использовать, но есть условие: через 1000-2000 км модуль придётся заменить. Следуйте нашим советам, если мотор «пробежал» 150-160 тысяч и его уже не жалко.

Чего делать не следует!

Казалось бы, с вычищенной колбой можно ездить долго, надо только в топливопровод врезать новый фильтр. Обычно так и делают, взяв фильтр от Рено Логан (фаза 1).

Врезка фильтра в магистраль под капотом

Получается вот что:

• Если колба – пустая и добавлен «внешний» фильтр, мотор заводится и через 2-3 секунды глохнет;
• Если колбу не чистили, добавлять новый фильтр бесполезно: возрастает нагрузка на насос, и только.

Пусть выводы читатель сделает сам.

Альтернативный вариант

Ниже показана колба, которая выглядит почти так же, как оригинальный топливный фильтр Лады Ларгус.

Комплектующие бренда JS Asakashi

Эту колбу можно установить вместо штатной. Надо только укоротить элементы крепления (трубки) примерно на 20 мм. Речь шла о фильтрах для легковушек Nissan:

• JS ASAKASHI FS22001
• JAPANPARTS FC-130S
• PATRON PF3924

Замена бензонасоса lada largus (ваз ларгус)

Если падает мощность двигателя, возник повышенный шум или периодически слышен шум при работе топливного насоса, то, скорее всего, вышел из строя топливный насос. Предварительно проверьте давление в системе подачи топлива. Если давление в системе меньше 3 кгс/смг, то это может быть вызвано неисправностью электронасоса, регулятора давления топлива или засорением фильтрующих элементов. В некоторых случаях модуль топливного насоса подлежит ремонту, но для этого его также необходимо снять с автомобиля. Если все косвенные признаки указывают на то, что неисправен именно насос, то его необходимо снять и заменить. О том как это сделать, вы найдете информацию в настоящей статье.

Снимаем топливный модуль

Будем выполнять все шаги так, будто пытаемся заменить бензонасос:

1. Наклоняем подушку дивана, убираем её. Поднимаем пластиковый люк, отводим вперёд ковровое покрытие. Вынимаем круглую крышку из отверстия;

Избавляемся от лишних деталей

Разбираемся с электричеством

Сначала – патрубок, затем – фиксатор

Сняв модуль в сборе, можно будет заменить фильтр-сеточку. Старайтесь не терять уплотнительное кольцо, установленное между модулем и баком.

Замена сеточки фильтра

На Ладе Ларгус топливный фильтр грубой очистки – это съёмная сетка перед насосом. Заменить её будет просто:

1. Отщёлкиваем фиксаторы стакана (3 шт.);

Начинаем разбирать модуль

Самый первый элемент в топливном тракте

Монтаж всех модулей и узлов проводят в обратном порядке. Если сетка не сильно повреждена, её можно только промыть и высушить. Поможет автохимия на основе ксилола или оксиэтилированных спиртов.
