Тормозная система камаз 55111 схема евро. камаз воздушная система 5511

Описание и сфера применения

Разработчики из ПАО Камаз создали современную и хорошо оснащенную модель, обладающую отличными эксплуатационными характеристиками. При оптимальных технических параметрах устройство обладает конкурентоспособной ценой. На данный самосвал можно загружать до 13 кг различных грузов, а объем кузова КамАЗа-55111 составляет 6,6 м³.

Устойствр кабины Камаз 55111

Устройство кабины заслуживает внимания. При эксплуатации данного транспортного средства водитель находится в комфортных условиях благодаря большому свободному пространству в помещении.

Внешний дизайн конструкции также отличается элегантностью. Передние фары создаются в прямоугольной форме, что позволяет подметить отличные эстетические характеристики машины.

Данную модель чаще всего применяют для транспортировки разнообразных грузов, имеющих узкую специфику. Эксплуатационные характеристик машины отличаются полным соответствием оптимальным параметрам, поэтому водитель при работе не испытывает значительных неудобств.

Производство данного транспортного средства осуществлялось в период с 1987 по 2012 год, в дальнейшем модель заменили на КамАЗ-65115. Несмотря на прекращение производства, устройство активно применяется в строительстве, так как до сих пор актуально по своим параметрам.

Тормозная система прицепа и полуприцепов КамАЗ. Пневмопривод.

Тормозная система прицепа и полуприцепов автомобиля КамАЗ

Прицеп (полуприцеп) оборудован рабочим и стояночным тормозами, а также электромагнитным клапаном, который при включении вспомогательного тормоза тягача подает сжатый воздух в тормозные камеры прицепа (полуприцепа).

Тормозные механизмы, установленные на всех колесах прицепа (полуприцепа), унифицированы с тормозными механизмами автомобилей и являются общими для рабочего и стояночного тормозов.

Тормозные механизмы приводятся в действие с помощью тормозных камер, устройство которых аналогично устройству тормозных камер передней оси автомобилей.

Пневмопривод

Принципиальная схема пневмопривода прицепа и полуприцепов автомобиля КамАЗ изображена на рис. 124. Пневмопривод комбинированный, состоит из одно- и двухпроводного приводов тормозных механизмов колес.

Сжатый воздух через соединительные головки 2 типа «Палм» или головку 1 типа Б и магистральные фильтры 3 поступает в соединительную магистраль (при однопроводном приводе) или в питающую магистраль (при двухпроводном приводе). Пройдя через двухмагистральный перепускной клапан-ограничитель 4, сжатый воздух направляется к крану растормаживания 5, а затем к выводу воздухораспределителя 6, который управляет подачей воздуха из баллона 8 в тормозные камеры 11. Воздухораспределитель соединен трубопроводом с электромагнитным клапаном 13, который управляет подачей сжатого воздуха в тормозные камеры прицепа при включении вспомогательного тормоза тягача.

Количество подаваемого в тормозные камеры воздуха регулируется автоматическим регулятором 10 тормозных сил в зависимости от нагрузки прицепа (полуприцепа). Регулятор тормозных сил прицепа унифицирован с регулятором автомобиля.

Для проверки давления в пневмосистеме прицепа, а также для отбора воздуха в различных точках системы установлены клапаны 12 контрольного вывода. В воздушном баллоне имеется кран 7 слива конденсата.

При заполнении тормозной системы тягача сжатый воздух из воздушного баллона 24 (см. рис. 98) контура привода стояночного и запасного тормозов поступает к клапану 31 управления тормозами прицепа с двухпроводным приводом, а через одинарный защитный клапан 33 — к клапану 32 управления тормозами прицепа с однопроводным приводом, откуда через разобщительный кран 34 и соединительную головку 36 — в соединительную магистраль прицепа. Одновременно воздух от клапана 33 подается к разобщительному крану питающей магистрали прицепа. При движении автомобиля КамАЗ в тормозной (управляющей) магистрали прицепа давление отсутствует.

При торможении тягача из вывода клапана 31 сжатый воздух поступает в тормозную (управляющую) магистраль двухпроводного привода тормозов прицепа и к клапану 32, который, срабатывая, выпускает сжатый воздух в атмосферу из соединительной магистрали через атмосферный вывод. При этом замыкаются контакты пневмоэлектрического датчика 13 сигнала торможения.

При однопроводном приводе воздух из баллона 8 (см. рис. 124) через воздухораспределитель 6, электромагнитный клапан 13, автоматический регулятор 10 тормозных сил поступает в тормозные камеры. При оттормаживании тормозные камеры прицепа сообщаются с атмосферой, сжатый воздух из ресивера тягача по соединительной магистрали через двухмагистральный клапан 4 и воздухораспределитель 6 поступает в баллон 8.

При двухпроводном приводе сжатый воздух из баллона 8 тягача по управляющей магистрали поступает в воздухораспределитель 6, который сообщает баллон прицепа через электромагнитный клапан 13, автоматический регулятор тормозных сил 10 с тормозными камерами прицепа, и происходит торможение. Одновременно по питающей магистрали через двухмагистральный клапан 4 и воздухораспределитель 6 сжатый воздух от баллона тягача поступает в баллон прицепа (происходит наполнение баллона). При оттормаживании тормозные камеры и управляющая магистраль прицепа соединяются с атмосферой.

В случае обрыва соединительных шлангов между тягачом и прицепом клапан 33 (см. рис. 98) отключает пневмосистему тягача, сохраняя в ней необходимый для торможения тягача запас сжатого воздуха. При этом прицеп самозатормаживается.

Регулятор давления КАМАЗ

Регулятор давления предназначен для автоматического регулирования давления в пневматической системе в пределах 0,65 0,8 МПа (6,5 8,0 КГС/СМЗ), а также для защиты агрегатов пневматического привода от загрязнения маслом и. чрезмерного повышения давления при выходе из строя регулирующего устройства. Регулятор давления соединен трубопроводом непосредственно с компрессором; прикреплен двумя болтами к кронштейну.

регулятор давления

Атмосферный вывод регулятора направлен вниз так, чтобы выбрасываемый регулятором конденсат не попадал на другие детали автомобиля.

Принцип работы

Сжатый воздух от компрессора через вывод 1 регулятора, фильтр 3, канал Д и обратный клапан 10 поступает к выводу 111 и далее в воздушные баллоны пневматического привода. Одновременно по каналу Г сжатый воздух проходит полость В под уравновешивающий поршень 9, на который воздействует пружина б. Выпускной клапан 4, соединяющий полость Е над разгрузочным поршнем 12 с окружающей средой через вывод П, открыт. Впускной клапан 11, через который сжатый воздух подводится из кольцевого канала в полость Е , под действием своей пружины закрыт так же, как и разгрузочный клапан 2.

схема

Такое состояние регулятора соответствует наполнению воздушных баллонов сжатым воздухом от компрессора. При достижении определенного давления в полости В поршень 9, преодолевая усилие пружины 6 , поднимается вверх. Клапан 4 под действием толкателя закрывается, впускной клапан 11 открывается, и сжатый воздух из кольцевого канала поступает в полость Е .

Под действием сжатого Воздуха разгрузочный поршень 12 перемещается, вниз, разгрузочный клапан 2 открывается, и сжатый воздух из компрессора через вывод 4 выходит в окружающую среду вместе со скопившимся в полости Ж конденсатом. При этом давление в кольцевом канале падает и обратный клапан 10 закрывается. В результате этого компрессор работает в разгрузочном режиме без противодавления.

регулировка давления в системе

При падении давления в выводе 3 и полости В до определенного значения поршень 9 под действием пружины б перемещается вниз, Впускной клапан 11 закрывается, а выпускной клапан 4 открывается, сообщая полость В с окружающей средой через вывод 11. Разгрузочный поршень 12 под действием пружины поднимается вверх, клапан 2 под действием своей пружины закрывается, и компрессор снова нагнетает сжатый воздух в баллоны.

Разгрузочный клапан 2, кроме того, работает как предохранительный клапан. Если регулятор не срабатывает при давлении 0,8 МПа (8,0 КГС/СМЗ}, то при давлении 1,0 1,35 МПа (10 13,5 кгс/см?) клапан откроется, преодолев сопротивление своей пружины и пружины поршня 12. Давление открытия клапана 2 регулируют изменением числа шайб под пружиной.

вывод для подкачки шин

Регулятор давления имеет клапан отбора воздуха, например, для накачивания шин, закрытый колпачком 15. При навинчивании штуцера шланга для накачивания шин клапан утапливается, открывая доступ сжатому воздуху в шланг и перекрывая проход сжатого воздуха к выводу 11. Перед накачиванием шин давление в воз душных баллонах следует понизить до давления, соответствующего включению регулятора, так как во время разгрузочного режима работы компрессора отбор воздуха невозможен.

Неисправности регулятора

Основные неисправности регулятора это изнашивание резиновых уплотнителей, манжет, колец.

фильтр регулятора

Обслуживание регулятора давления

Заключается в периодической проверке его работы и очистке фильтра (при сезонном обслуживании). Замене резиновых уплотнителей клапанов (ремкомплект). Регулировка давления.

Если пределы регулируемого давления воздуха в пневматической системе не соответствуют 0,65 0,8 МПа (6,5 8,0 кгс/см), (: помощью регулировочного болта следует отрегулировать давление до нужных ‚пределов. Для того чтобы вынуть фильтр, надо вывернуть нижнюю крышку 1 . После этого нужно промыть фильтр в бензине и очистить внутренние полости регулятора и крышки.

СМОТРИТЕ ВИДЕО

zil-130-431410.ru

Неисправности тормозной системы и способы их устранения

Можно выделить четыре основных поломки, которые связаны с неисправностью тормозных систем КамАЗа:

• помехи в работе защитного клапана;
• засорение в системе ресиверов или образование пробоин в шлангах;
• пробоина и потеря воздуха в сжатом виде;
• вышли из строя поршневые кольца, неправильно функционируют датчики.

Для того, что вовремя определить и исправить неполадки с тормозами у КамаАз, нужна регулярная диагностика работы его систем, в том числе и электроники. Выполнять ее рекомендуется один раз в течение двух лет.

В интернете можно найти подробное видео с разбором всех ошибок. Ниже мы разберет их вкратце, а также рассмотрим способы их ликвидации.

Избыток масла внутри пневмосистемы

Причиной образования избытка мог стать износ поршневых колец. Нужно в срочном порядке заменить это деталь и просигнализировать всю остальную работу связанную с ними. В таки моделях как КамАЗ 5320 и 6520 эта проблема может привести к серьезным проблемам в течение короткого времени после возникновения.

В ресиверы не поступает воздух

Причиной поломки чаще всего является то, что трубы через которые проходит воздух засорены. Для устранения неполадки достаточно просто прочистить трубы. На модели КамАЗ 5511 часто такая проблема возникает из-за сломанного защитного клапана. В этом случае его требуется заменить.

Ресиверы в пневмосистеме заполняются недостаточно быстро

Причин этой поломки может быть несколько:

• недостаточно хорошо закреплены соединительные элементы;
• ресивер закреплен не плотно;
• шланги, через которые проходит воздух, повреждены;
• компрессор работает не на полную мощность.

Способы починки:

• плотнее натянуть соединительные детали друг с другом, при необходимости их следует заменить;
• осуществить замену ресивера;
• починить или поменять шланги;
• диагностировать компрессор, если нужно заменить его.

Неправильное давление в ресиверах

Такая неисправность характерна для КамАЗ 65115 и 43118. Нужно провести стабилизацию регулятора, если поломка случилась второй раз, то его следует заменить.

Автомобиль плохо тормозит или не тормозит совсем

Причин может быть несколько:

• шланг контура 3 забит
• аккумуляторы, работающие на энергетических пружинных механизмах вышли из строя;
• ускорительный клапан сломан;
• тормозная камера вышла из строя.

Способы устранения поломок:

• прочистить шланг, используя продув сжатым воздухом, или заменить его;
• произвести замену тормозной камеры и аккумулятора энергии;
• заменить все неисправные детали;
• внутри тормозной камеры отремонтировать ход штоков.

При торможении автомобиль петляет

Причины может быть две: на накладках тормозных колодок скопилось слишком много масла или тормозной механизм требует лучшей регулировки.

Решением эти проблем могут стать следующие действия:

• поменять или прочистить накладки;
• дополнительно отрегулировать тормозной механизм.

Пневматические контуры

Первый контур предназначен для работы тормозных систем передней пары колес. Второй контур отвечает за механизмы среднего и заднего мостов. Третий – это запасная система и стояночные механизмы. Четвертый контур пневматической системы работает с вспомогательными тормозами. И, наконец, пятый предназначен для системы аварийного растормаживания.

Пневматические приводы соединены между собой при помощи трех магистралей. Здесь можно выделить двухпроводную магистраль, питающую и однопроводной привод.

У большинства моделей такой машины, как КамАЗ, характеристики тормозов достаточно высокие. С этими механизмами можно оттормозиться в любых условиях и на любых покрытиях. Компрессор способен создать необходимое давление в системе для устойчивой работы механики.

Решение проблем

К устранению неисправностей ручного тормоза на КамАЗе необходимо подходить комплексно. Изначально нужно проверить герметичность системы. Для этого предварительно демонтируется рычаг (он крепится к кронштейну, снять его несложно). Далее аккуратно отсоединяются пневматические трубки, после чего снимается крышка крана. Снимаются также колпачки, тарелка, шток и другие элементы, пока не покажутся уплотнительные кольца и манжета. Поскольку эти комплектующие имеют низкую стоимость, проверять их на предмет износа (если это не заметно визуально) нет никакой необходимости – просто устанавливаются новые, после чего осуществляется сборка в обратном порядке.

Проблемы с разгерметизацией магистрали требуют профессионального ремонта. Самостоятельно решать этот вопрос категорически не рекомендуется. Если воздух быстро уходит наружу, это приводит к автоматическому срабатыванию пружин энергоаккумуляторов, из-за чего машина резко останавливается. В таком случае необходимо использовать систему экстренного растормаживания. В новых моделях КамАЗов устанавливается усовершенствованный тормозной пневматический привод, который позволяет отпускать стояночный тормоз сразу после запуска двигателя.

Визуально следить за тем, чтобы в тормозной системе не накапливалась вода или даже конденсат, проблематично. Чтобы избежать появления этой проблемы, рекомендуется устанавливать специальный осушитель, который будет устранять влагу, предупреждая риск ее замерзания в холодную пору года.

Если к грузовику присоединен прицеп, необходимо предварительно установить систему воздухораспределения, то есть, расширить тормозную магистраль. В противном случае, стояночный тормоз на прицепное оборудование действовать не будет.

Как подключить ручник на КамАЗе, если по какой-то причине воздуха в магистрали недостаточно или механизмы системы изнашиваются? Это не только проблематично, но и опасно. Любые неисправности, связанные с тормозной системой, в том числе и стояночной, должны немедленно устраняться. Это повысит комфорт передвижения и его безопасность. Работать с тормозными механизмами можно как самостоятельно, так и с привлечением профильных специалистов.

Неисправности приборов питания пневмопривода

При обслуживании пневматического привода тормозов автомобиля необходимо убедиться, прежде всего, в герметичности системы

Особое внимание следует обратить на герметичность соединений трубопроводов и гибких шлангов, так как здесь чаще всего и возникают утечки воздуха

Места сильной утечки воздуха определяются на слух, а слабой — с помощью мыльной эмульсии.

Утечки воздуха из соединений трубопроводов и приборов тормозной системы устраняются их подтяжкой, а негерметичные трубопроводы и гибкие шланги заменяются.

Нужно помнить, что на автомобилях, выпускаемых с марта 1986 года, соединения трубопроводов уплотняются использованием резиновых колец, поэтому моменты затяжки штуцеров должны быть меньше (таблица 1).

Если не заполняются воздушные баллоны пневмопривода тормозов, и регулятор давления сбрасывает воздух в атмосферу, то причин может быть несколько:

— перекрыт трубопровод между регулятором и защитными клапанами;

— неисправен регулятор давления — чаще всего в нем забивается маслом или кристаллами льда фильтрующий элемент.

диаметр трубопровода, мм.

Момент затяжки, кгcм

Если воздушные баллоны заполняются медленно и давление воздуха не достигает номинального, то неисправен или компрессор, или регулятор давления.

На неисправность цилиндро-поршневой группы компрессора указывает и повышенное содержание масла в конденсате.

Читать дальше: Летняя резина мягкая бесшумная

Зачастую плохо заполняются баллоны отдельного контура. Воздух в каждый контур тормозной системы проходит через секцию «своего» защитного клапана.

Вероятно, защитный клапан не пропускает воздух в баллон или засорен трубопровод подачи воздуха в этот контур. Возможно также, что неисправен штатный двухстрелочный манометр.

Как работает тормозная система КамАЗ

Схема и устройство тормозной системы автомобиля КамАЗ включают в себя такие элементы, как:

• колодка тормозного типа заднего барабанного устройства;
• тормозной цилиндрический механизм задних колес;
• педаль;
• шток с поршневой частью;
• бак для рабочей жидкости;
• главный цилиндрический механизм и энергоаккумуляторы;
• тормозная колодка переднего барабанного механизма;
• цилиндр колесного типа;
• контрольная лампа и пневматический привод;
• трубопровод переднего хода;
• трубопровод заднего хода.

Принцип работы тормозной системы прицепа, полуприцепа:

1. Когда пользователь нажимает на тормозную педаль, возникает импульс, который передается в направлении вакуумного усилительного механизма.
2. Через усилительный элемент импульс передается в основной цилиндрический механизм.
3. Поршневая часть системы передвигает топливо к колесным цилиндрическим деталям, из-за чего повышаются показатели давления в приводе тормозного типа.
4. Поршневой механизм начинает переводить колодки к дисковому сцеплению.
5. Замедляется движение. Давление топлива может достигать 11-16 МПа. Чем выше этот показатель, тем лучше работает тормозное устройство.
6. Когда пользователь опускает педаль, она приходит в начальное положение под воздействием пружинных деталей.

Как поставить и снять колодки

Для демонтажа отработанного фрикционного материала требуется поставить автомобиль на домкрат или подъемник и снять колесо, после чего демонтировать тормозной барабан

Так как он изготовлен из чугуна, применять молоток следует осторожно. Получив доступ к колодкам тормоза, демонтировать наружные стяжные пружины

Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик. После этого ее снимают с оси.

Для замены можно использовать колодки, приобретенные в магазине, или самостоятельно восстановить старые. Большинство водителей так и поступают. С деталей срубается изношенный фрикционный материал и зачищается посадочная поверхность. Перед установкой проводят шлифовку накладок на токарном станке. Фрикционный материал устанавливают на колодку и совмещают отверстия. Чтобы правильно разместить накладку, устанавливают сразу все заклепки. Клепать начинают от середины к краям. Так материал плотнее приляжет к поверхности.

Монтаж восстановленной детали проводится в обратном порядке. Следует помнить, что стяжные пружины устанавливаются с внутренней стороны колодок. Чтобы их закрепить, используют простое приспособление, изготовленное из тросика. Петлю заводят в отверстие и вытягивают в него крюк пружины.

Минусы и возможные неисправности

• Внешний вид грузовика очень схож с дизайном самосвала 65115, способного перевозить 15 т грузов. При использовании КамАЗа-55111 необходимо потратить больше топлива для перевозки такого же тоннажа, чем у аналогичной модели, что часто является предрасполагающим фактором к выбору КамАЗа-65115 для осуществления строительных работ.
• На данный момент новые машины этой марки не выпускаются, так как сняты с производства и заменены новыми вариантами.
• Максимальная вместимость кузова по параметрам далеко отстоит от рекордных, так как составляет 6,6 куб. (см. подробнее тут).
• В конструкции используются пневматические колеса с камерами. Они отмечаются средними показателями износостойкости.
• Эргономика внутренней части кабины и расположение кресла водителя относительно панели управления уступает данным показателям в известных западных моделях аналогичного класса.
• Некоторые комплектующие отмечаются небольшим сроком эксплуатации, при прохождении которого требуют обязательной замены.

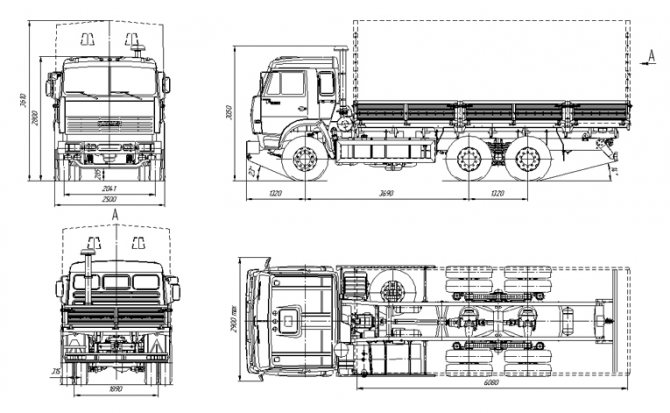

Габариты и размеры

Размеры модели следующие:

• длина составляет 6100 мм;
• показатель ширины равняется 2320 мм;
• показатель высоты -2890 мм.

Габаритные размеры автомобиля следующие:

• величина дорожного просвета — 290 мм;
• колея, образующаяся от передних колес, равна 1890 мм;
• от задних — 2050 мм;
• внешний габаритный радиус поворота составляет 9800 мм.

Внушительность габаритов КамАЗа 53215 обеспечивает возможность транспортировки стройматериалов. Благодаря этому автомобиль может быть применен в строительстве.

Колесная формула модели — шесть колес на четыре ведущих. Максимальная скорость разгона для такого большого автомобиля достаточно высокая — 110 км/ч.

Принцип работы тормозной системы КАМАЗ 43118

Тормозная система КАМАЗ

Пневматическая тормозная система

Тормозные системы КамАЗ

Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ

КамАЗ. ГТК на кабину.

https://youtube.com/watch?v=EaFvKBSUQUs

Как работает пневматическая тормозная система

Как подвести трещётки тормозов камаз,маз,зил

Устройство и ТО автомобиля КамАЗ 4310

Двухконтурный защитный клапан КАМАЗ

Тормоза Камаз

Также смотрите:

• Автобетоносмесители КАМАЗ в лизинг
• Регулировка редуктора заднего моста КАМАЗа
• КАМАЗ 4911 extreme каратель
• Кран на базе КАМАЗа 4310
• Как на КАМАЗе взять 12 вольт
• Как затягивать коленвал КАМАЗ
• Шайба маслоотражательная КАМАЗ
• Схема подключения делителя на КАМАЗе евро
• Устройство гидромуфты КАМАЗ 5320 видео
• Посмотреть ролики про КАМАЗы
• КАМАЗ 4х4 задняя подвеска
• КАМАЗ и селика
• КАМАЗ 6490 тест драйв
• Авария КАМАЗа и бмв
• Привод сцепления КАМАЗ 6520

Конструкция пружинного энергоаккумулятора ЗИЛ-5301

В приводе стояночной тормозной системы применен пружинный энергоаккумулятор (рис.1) предназначенный для приведения в действие тормозных механизмов задних колес при включении стояночной тормозной системы.

В цилиндре сжата сильная пружина, поэтому при неправильной и неосторожной разборке пружинного энергоаккумулятора можно получить травму. Для разборки пружинного энергоаккумулятора его надо демонтировать с кронштейна, отсоединив трубку подвода воздуха

Для разборки пружинного энергоаккумулятора его надо демонтировать с кронштейна, отсоединив трубку подвода воздуха.

1.Установить и закрепить энергоаккумулятор в тисках с мягкими губками за фланец 1 толкателем 18 вверх и снять резиновый чехол 19.

2. Нагреть толкатель 18 до температуры 200 °С и вывернуть его специальным торцовым ключом.

3. Подать в энергоаккумулятор воздух под давлением не менее 0,5 МПа.

4. Вставить специальную разрезную оправку модели И 804.00.008 в трубу 3 и, осадив ею подшипник 12 вниз, снять упорное кольцо 13.

5. Снять энергоаккумулятор из тисков и, повернув крышкой фланцем вниз, вынуть упорное кольцо 13 подшипника, подшипник 12 и кольцо 10.

Для дальнейшей разборки энергоаккумулятора его надо установить в специальное приспособление модели И 804.33.000 (рис.2) и винтом 1 сжать силовую пружину 7 (см. рис. 2). Затем отвернуть накидным ключом болты 14, придерживая другим ключом гайки 15.

После этого, соблюдая осторожность, отвернуть винт приспособления и снять цилиндр 4, пружину 7, поршень 9 и, при необходимости, вывернуть винт 8. Категорически запрещается отворачивать болты 14 крепления цилиндра энергоаккумулятора вне приспособления

Категорически запрещается отворачивать болты 14 крепления цилиндра энергоаккумулятора вне приспособления.

После разборки детали тормозного пружинного энергоаккумулятора промыть чистым бензином или ацетоном, просушить и тщательно осмотреть.

На поверхности корпусных деталей не допускается наличие трещин, волосовин и других заметных глазом дефектов. Детали надо очистить от ржавчины и пригара. Все резиновые детали необходимо заменить.

Для сборки пружинного энергоаккумулятора надо установить фланец 1 на специальное приспособление и вставить в него поршень 9 трубкой 3 вниз.

далее установить силовую пружину 7 сужающейся петлей к поршню, сцентрировав пружину по тарелке пружины 20 таким образом, чтобы шлифованная часть пружины находилась в секторе тарелки, имеющем внутреннюю и наружную отбортовки, и накрыть ее цилиндром 4 так, чтобы патрубок дренажной трубки находился посередине между бобышками фланца 1.

Сжать пружину 7 винтом приспособления и закрепить цилиндр 4 к фланцу болтами 14 и гайками 15. Отвернуть винт приспособления, вынуть из него энергоаккумулятор и закрепить его в тисках за фланец 1.

Перевернуть энергоаккумулятор в тисках на 180° и подать в него воздух под давлением не менее 0,5 МПа.

Установить в трубку 3 кольцо 11, осадив его оправкой И804.00.008, игольчатый подшипник 12, упорное кольцо 13, ориентировав его фаской вверх, и упорное кольцо 11.

Выпустить воздух из энергоаккумулятора и трижды вывернуть и ввернуть винт 8 растормаживания, наблюдая при этом, подается ли трубка 3, то есть правильность установки упорного кольца 13. После того как обеспечено нормальное растормаживание, нужно вновь завернуть винт 8 и затянуть его моментом 40…50 Нм;

Вновь подать воздух под давлением не менее 0,5 МПа в энергоаккумулятор, визуально проверить правильность установки упорного кольца 13, надеть резиновое уплотнительное кольцо 17 на толкатель 18, нанести на его резьбу каплю анаэробного герметика и завернуть толкатель 18 моментом 40…50 Нм в трубку 8. Избыток герметика убрать салфеткой.

Надеть защитный чехол 19 на фланец 1 и толкатель 18.

Три раза подать и выпустить воздух под давлением 0,75 МПа в вывод 1. Проверить ход толкателя.

Для проверки давления отключения пружинного энергоаккумулятора надо понизить давление в выводе 1 до 0,48.0,54 МПа, При этом толкатель может переместиться не более чем на 5мм

герметичность пружинного энергоаккумулятора проверяется омыливанием мест стыков и по отсутствию подтекания воздуха из дренажного патрубка в статическом положении толкателя (рукоятка крана стояночного тормоза находится в положении «движение»).

Принцип работы тормозов КамАЗ

После нажатия на педаль тормозной системы давление передается на усилитель, а он оказывает воздействие на основной цилиндр. Входящие в его конструкцию поршни получают излишки жидкости в цилиндрах колес, которые, в свою очередь, провоцируют передвижение колодок к дискам. Это происходит при одновременном прохождении потока в привод.

Управление тормозными механизмами нажатием на педаль тормоза создает давление жидкости, что запускает процесс остановки. По ее завершении задействуется возвратная пружина, и педаль становится неактивной. Поршень основного цилиндра тоже принимает обратное положение. Основные части пружин отстают от барабанов благодаря работе тормозных колодок.

В основной цилиндр перемещается тормозная жидкость от колес. Давление системы торможения снижается. Из-за использования в конструкции устройств для повышения безопасности, увеличивается продуктивность тормозов КамАЗ.
