Диагностика, техническое обслуживание и ремонт тормозной системы ваз 2110

Когда нужна замена трубок и других элементов тормозной системы?

Тормозные трубки меняются достаточно редко. Необходимость в этом возникает только в случае, если машины эксплуатируется уже долгое время, в неблагоприятных условиях, способствующих развитию коррозии, или в случае каких-либо механических повреждений.

Состояние этих узлов можно оценить самостоятельно, заглянув под кузов автомобиля, или приведя вашего “железного коня” на осмотр мастерам из сервисного центра. Согласно регламенту диагностика всех узлов тормозной системы должна проводиться не реже, чем 1 раз в год, желательно в конце зимнего периода. Можно совместить осмотр с очередной заменой с масла.

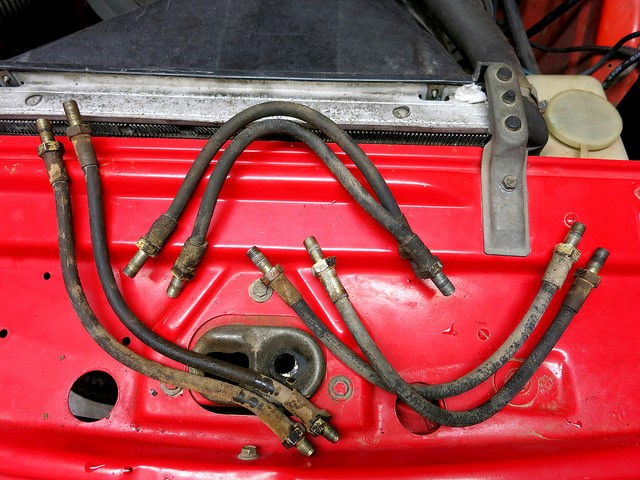

Резиновые шланги на всех колесных цилиндрах подлежат замене независимо от их состояния каждые 70-100 тыс. км. пробега. Магистрали трубопровода заменяются только по мере необходимости.

Для осуществления работ Вам понадобятся следующие инструменты:

• Домкрат;
• Крестовые отвертки;
• Набор гаечных ключей на: “10”, “14”, “17”;
• Зажимной ключ на “10”;
• Зажимные плоскогубцы;
• Баллонный ключ;
• Антикоррозионный состав;
• Тормозная жидкость (для пополнения системы).

Что нужно учитывать?

Устройство тормозной системы и принцип ее функционирования практически идентичны для всех моделей автомобилей. Соответственно, методика ее реставрации также одинакова для всех марок транспортных средств.

Все работы по ремонту трубопровода можно осуществить на ремонтной яме, эстакаде или на ровной площадке, приподняв машину при помощи домкрата.

Комплект трубок можно приобрести в любом автомагазине. Вы можете заказать уже согнутый нужным образом трубопровод заданной длины специально под конкретную модель автомобиля. А можете купить универсальную медную магистраль, а затем самостоятельно придать ей необходимую форму и длину. Последний вариант экономичнее, однако, и возни при этом значительно больше.

проверка и регулировка тормозов на автомобилях ваз 2110 | ваз 2111 | ваз 2112

Проверка трубопроводов и соединений Для предупреждения внезапного отказа тормозной системы ваз 2110, ваз 2111, ваз 2112 тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее: металлические трубопроводы не должны иметь забоин, царапин, задиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить; тормозные шланги не должны иметь видимых невооруженным глазом трещин на наружной оболочке и следов перетирания; на них не должны попадать минеральные масла и смазки, растворяющие резину; сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие об их разрушении; все скобы крепления трубопроводов должны быть целыми и хорошо закреплены; ослабление крепления или разрушение скоб приводит к вибрации трубопроводов, вызывающей их поломки; не допускается утечка жидкости из соединений главного цилиндра с бачком и трубопроводами, при необходимости замените втулки бачка и затяните гайки, не подвергая трубопроводы деформации. При затягивании гаек трубопроводов пользуйтесь ключом 67.7812.9525

Обнаруженные неисправности устраните, заменяя поврежденные детали новыми. Гибкие шланги, независимо от их состояния, заменяйте новыми после 125 тыс. км пробега или после пяти лет эксплуатации автомобиля ваз 2110, ваз 2111, ваз 2112, чтобы предупредить внезапные разрывы вследствие старения.

Проверка работоспособности вакуумного усилителя ваз 2110, ваз 2111, ваз 2112 Нажмите 5-6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях А и В (см. рис. 6-2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, убедитесь в отсутствии заедания корпуса клапана. Удерживая педаль тормоза в нажатом положении, запустите двигатель. При исправном вакуумном усилителе ваз 2110, ваз 2111, ваз 2112, педаль тормоза после запуска двигателя должна «уйти вперед». Если педаль тормоза не «уходит вперед», проверьте крепление наконечника шланга, состояние и крепление фланца наконечника в усилителе, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя. рис. 6-2. Вакуумный усилитель: 1 — корпус вакуумного усилителя; 2 — чашка корпуса усилителя; 3 — шток; 4 — регулировочный болт; 5 — уплотнитель штока; 6 — уплотнительное кольцо фланца главного цилиндр 7 — возвратная пружина диафрагмы; 8 — шпилька усилителя; 9 — фланец крепления наконечника; 10 — клапан; 11 — наконечник шланга; 12 — диафрагма; 13 — крышка корпуса усилителя; 14 — уплотнительный чехол; 15 — поршень; 16 — защитный чехол корпуса клапана; 17 — воздушный фильтр; 18 — толкатель; 19 — возвратная пружина толкателя; 20 — пружина клапана; 21 — клапан; 22 — втулка корпуса клапана; 23 — буфер штока; 24 — корпус клапана; А — вакуумная камера; В -атмосферная камера; С, D — каналы Регулировка привода тормозов ваз 2110, ваз 2111, ваз 2112 Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Регулировку осуществляют перемещением выключателя 7 (рис. 6-11) стоп-сигнала при отпущенной гайке 6. Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3-5 мм. В этом положении выключателя затяните гайку 6. рис. 6-11. Привод тормозов: 1 — главный цилиндр; 2 — бачок; 3 — вакуумный усилитель; 4 — кронштейн педали тормоза; 5 — буфер выключателя стоп-сигнала; 6 — гайка крепления стоп-сигнала; 7 — выключатель стоп-сигнале; 8 — педаль тормоза ПРЕДУПРЕЖДЕНИЕСвободный ход педали тормоза регулируйте при неработающем двигателе автомобиля ваз 2110, ваз 2111, ваз 2112. Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение. При этом клапан 21 (см. рис. 6-2), прижимаясь к корпусу 24, разобщает полости А и В, что открывает доступ воздуха в камеру В, и происходит неполное растормаживание колес при отпущенной педали.

Если перемещением выключателем стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25-0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока, а другим ключом, завертывая или отвертывая болт 4.

Устройство системы тормозов автомобиля ВАЗ

На передней подвеске находятся:

• усилитель вакуумного типа;
• показатель критического уровня;
• тормоза дискового типа, которые оснащаются вентиляцией;
• узлы суппортов, имеющие поршни;
• система контроля за износом колодок;

На задней подвеске располагаются:

• тормозной барабан;
• колодки, действие которых управляется при помощи гидравлических поршней;
• главный тормозной цилиндр.

Тормозной цилиндр предназначен для автоматического управления. Оно необходимо для контроля расстояния, отделяющего колодку и тормозной барабан. Главный тормозной цилиндр закреплен двумя шпильками к усилителю вакуумного типа. В верхней части ГТЦ выполняется крепление расширительного бачка. В крышке устанавливается датчик, оснащенный электронным устройством, он необходим для контроля за уровнем жидкости. Благодаря этому можно определить, когда потребуется ее замена.

Монтаж заглушки в верхнюю часть крышки устройства. Она оснащается пружиной, необходимой для того, чтобы возвращать конструкцию в стандартное положение. Конструкция ГКЦ двухконтурная. Поэтому в ней присутствуют поршни (их два). Они находятся в продольном положении.

Поршень имеет кольцо для уплотнения. В устройстве торможения он находится в соприкосновении со штоком. ВУТ 2110 располагается между узлом, который отвечает за педаль, и ГКЦ. Его крепление производится двумя шпильками. Конструкция усилителя неразборная, в случае выхода его из строя рекомендуется замена новым.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Вы сами прекрасно понимаете, что если шипит вакуумный усилитель тормозов у ВАЗ 2110, ничего хорошего в этом нет. Потому необходимо предпринять соответствующие действия. Это касается всех неисправностей, которые могут возникнуть.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить.

Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Такая ситуация характерна только для исправного вакуумного усилителя. Потому если вакуум не образовался, проверьте места соединений и шланг на предмет герметичности, плюс изучите состояние обратного клапана. Часто причина кроется в разрушении или деформации резиновых компонентов, которые можно легко заменить.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие.Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
4. Аккуратно демонтируйте цилиндр от усилителя.
5. Отсоединять тормозные трубки не имеет никакого смысла.
6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
9. Теперь вы легко можете отключить тормозную педаль и усилитель.
10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Особенности замены тормозных шлангов

При замене тормозных трубок на ВАЗ 2110 не лишнем будет проверить состояние эластичных шлангов. Если вы заметили на них даже незначительные трещины и механические повреждения, замените их. Также установите новые шланги в случае, если ресурс работы старых уже превысил положенный лимит.

Схема замены эластичных шлангов состоит из следующих шагов:

1. Хорошо прочистите металлической щеткой цилиндр, при необходимости обработав его жидкостью для снятия ржавчины;
2. Гаечным ключом на “14” открутите штуцер колесного суппорта;
3. Заглушите отверстие суппорта во избежание попадания в него грязи;
4. С помощью гаечных ключей на “17” и на “10” отверните штуцер и отсоедините шланг от трубки;
5. Снимите скобу-держатель эластичного шланга;
6. Установите новый шланг в последовательности от трубки к суппорту.

Замена описанных выше элементов тормозной системы – дело не очень приятное. Однако, если вы собираетесь заменить трубопровод и шланги, радуйтесь, что в ближайшее время этого делать не придется.

Тормозная система

Иномарки, Джипы, Микроавтобусы

Замена передних колодок (комплект)

500
700
500-1000

Замена суппорта в сборе 1 шт.

500
500
500-1000

Чистка переднего тормозного суппорта 1шт.

500
500
500

Переборка переднего тормозного суппорта 1 шт.

1000
1000
1500-2500

Замена переднего тормозного диска комплект

1500
1500
1500-2500

Замена переднего тормозного шланга 1 шт.

500
500
500

Замена задних колодок (комплект)

1500
1500
600-1500

Замена заднего тормозного диска (комплект)

–
–
1500-2500

Чистка заднего тормозного суппорта 1шт.

Переборка заднего тормозного суппорта 1шт.

–
–
1500-2500

Замена заднего тормозного цилиндра 1 шт.

500
500
500-1000

Замена заднего тормозного шланга 1 шт.

500
500
500

Замена тормозной трубки 1 шт.

от 300
от 300
от 500

Замена вакуумного усилителя

2000-3000
2500
1500-5000

Замена троса ручного тормоза (комплект)

1500
1500
1500-2800

Замена штока ручного тормоза

1200
1200
1200-2800

Замена тормозного барабана 1 шт.

500
500
500-1000

Замена регулятора давления тормозных сил

500-900
500
500-2500

Прокачка тормозной системы

1000
1000
1000

Замена главного тормозного цилиндра

1000
1000
1000-2500

Замена тормозных магистралей:

замена магистральной тормозной трубки 1 шт.

1500
1500
1500-3000

Система охлаждения

Иномарки, Джипы, Микроавтобусы

Замена радиатора охлаждения

1500
1500
1500-5000

Замена вентилятора охлаждения

500-1000
500-1000
500-3000

Замена датчика включения вентилятора

500
500
1000-3500

Замена патрубка 1 шт.

от 20 до 1000
от 20 до 1000
от 20 до 1000

Замена тосола (антифриза)

500
500
500-1500

Замена тосола (антифриза) с промывкой

800
800
800-2000

Замена крана отопителя

1000-2500
1500
1200-5000

Замена салонного радиатора печки

1500-6000
1500-6000
1500-8000

Замена вентилятора печки

500-2500
1500
1000-4500

Замена датчика температуры

500
500
500-3500
1000-1500
1500
800-3000

Замена расширительного бачка

500
200-500
500-1500

Замена бачка омывателя стёкол

500-1000
500
500-2500

Замена моторчика омывателя стекол

500-1000
500
500-2500

Замена патрубка в радиаторе отопителя салона

500
500
600-1800

Замена (снятие/установка) торпеды

3000-6000
4000-6000
3000-12000

Стоимость работ может быть изменена в связи с непредвиденными осложнениями в ремонте (дополнительные работы) только после согласования с клиентом.

2010-2019 СТО «Арго Кар» Санкт-Петербург, Приморский район, ул.Планерная д.15, лит. Д, ТЦ «ГрандАвто»метро: «Старая Деревня»

Когда требуется прокачка на 2110-й модели

1. Ремонт тормозной системы. Замена новых деталей либо тюнинг обязательно предполагает замену тормозной жидкости и полноценную прокачку.
2. Разгерметизация. Довольно частой проблемой, когда в жидкости появляются посторонние частички, становится ухудшение целостности. В этой ситуации прокачать тормоза стоит исключительно после замены состава.
3. Замена некоторых деталей в тормозной системе. Так, в их числе значатся как главные компоненты, так и шланги.
4. Плановая замена тормозной жидкости. Некоторые автовладельцы подобную процедуру упрощают: добавляют новый состав к старому и решают систему не прокачивать. Серьезное снижение уровня жидкости нуждается в проверке на разгерметизацию, дальнейшем доливании и прокачке.

Как заменить передние колодки

Довольно надежна тормозная система автомобиля ВАЗ-2110, но колодки все равно стираются со временем. Для их замены вам потребуется вывесить передние колеса. Снимаете колесо, после чего отгибаете край пластины, при помощи которой производится фиксация нижнего болта, крепящего суппорт к ступице. Далее выкручиваете болт, при помощи отвертки поднимаете суппорт в сборе вверх. Теперь можно без труда вытянуть колодки. Заметьте, что установить новые будет проблематично, так как поршень находится в выдвинутом состоянии. Его необходимо при помощи газового ключа вдавить до упора.

Если нет подходящего ключа, необходимо установить внешнюю колодку. После этого суппорт надо опустить в начальное положение и установить монтажную лопатку между диском и поршнем. С ее помощью последний вдавливается в суппорт. Сборка узла должна проводиться в обратном порядке.

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок.

На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй.

А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

1. Машина устанавливается на смотровую яму или подъемник.
2. Фиксируются передние колеса.
3. Снимаются задние.
4. Используя резиновый молоток, со своего места вытаскивается тормозной диск .
5. Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото.
6. До этого он соединялся с тормозной колодкой.
7. До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
8. Откручивается от цилиндра тормозная трубка.
9. Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

1. При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
2. Сборка узла выполняется в обратной последовательности.
3. Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

1. Снимаются защитные колпачки, поз. 10 на рисунке выше.
2. Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
3. После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
4. Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
5. Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

1. Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
2. Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

1. Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
2. Уплотнители поз.8 меняются новыми.
3. При необходимости меняются защитные колпачки поз.10.
4. Сборка конструкции производится в обратной последовательности.

При этом нужно учесть:

1. Все детали обильно смазываются тормозной жидкостью.
2. Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
3. Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
4. С помощью приспособления запрессовываются поршни в корпус цилиндра.
5. После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
6. Устанавливаются защитные колпачки.
7. Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.
