Ваз 2109: ремонт трамблера своими силами

Причины их естественного и преждевременного износа

Свеча зажигания работает в предельно экстремальных условиях:

• высокая температура в рабочем цилиндре;
• агрессивная среда в виде смеси топлива, воздуха и масла;
• большое давление при воспламенении;
• высокое напряжение и температура электрической искры.

Одновременное действие перечисленных факторов приводит к усилению процессов естественного их износа. Этот процесс может значительно ускориться в следующих случаях:

• уменьшения компрессии, износе маслосъемных колпачков вследствие попадания масла в рабочий объем;
• неправильной установки угла зажигания, приводящей к образованию увеличенного нагара;
• выбора несоответствующих марке двигателя свечей;
• пропуска зажигания в цилиндрах;
• неправильного соотношения бензин/воздух при неисправностях расходомера, подсосе воздуха;
• некорректной работе инжекторов.

Регулировка зажигания на ВАЗ 2109 своими руками

Проблемы с зажиганием приводят к некорректной работе двигателя. Регулировка зажигания Ваз 2109 своими руками позволяет дёшево и быстро наладить настройки. Перед началом обязательно ознакомиться с инструкцией по регулировке зажигания.

Схема установки момента зажигания.

Lada 2109 с инжекторным типом двигателя оборудована электронным модулем зажигания. Регулировка зажигания осуществляется путём программирования электронного блока управления. Без СТО провести такую процедуру невозможно — нужно специальное программное обеспечение.

Проверка и регулировка угла опережения зажигания производится на холостом ходу двигателя. Обороты коленчатого вала должны быть в пределах 820–900 об/мин.

Фотография замка зажигания на ВАЗ 2109.

1. Прогреть двигатель до 90 градусов.
2. Установить частоту вращения коленвала на уровне 820–900 об/мин. В случае выхода холостого хода за пределы — провести регулировку количества ТВС карбюратора.
3. Отсоединить шланг вакуума от штуцера.
4. Заглушить двигатель автомобиля.
5. В шланге вакуума убрать просвет.
6. Открутить три гайки крепления прерывателя-распределителя.
7. Извлечь резиновую пробку из картера КПП — там находится смотровое отверстие маховика.
8. Отсоединить провод первого цилиндра от крышки распределительного вала.
9. Подключить стробоскоп на место отсоединённого провода и к аккумулятору.
10. Завести автомобиль — стробоскоп начнёт посылать импульсы в такт маховику.
11. Вращать распределительный вал до сравнения риски с меткой на маховике.
12. Пометить метку.

Регулировка по меткам невозможна без прибора.

Существуют способы регулировки без стробоскопа. Для проведения регулировки с помощью лампочки потребуется ключ для вращения коленчатого вала и стандартная лампочка на 12 вольт.

Установка момента зажигания путём ослабления крепления датчика момента искрообразования.

1. Специальным ключом провернуть коленвал до совпадения меток. При отсутствии ключа для коленвала — включить 4-ю передачу и толкать автомобиль пока не совпадут метки.
2. Подключить 12-вольтную лампочку к проводу, связывающему трамблёр и катушку зажигания.
3. Подсоединить лампочку к массе с помощью второго провода.
4. Подключить центральный провод к массе Лада 2109.
5. Ослабить бoлты на корпусе тpaмблёpa и включить зажигание — должна загореться лампочка.
6. Bpaщaть кopпyc вправо до погасания лампочки.
7. После погасания лампочки плавно поворачивать трамблер в левую сторону.
8. Остановиться в момент загорания лампочки.
9. Закрутить болты корпуса.

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

1. Включить зажигание и следить за стрелкой тахометра.
2. Второй человек должен ослабить болты крепления трамблёра и провернуть его.
3. При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
4. Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
5. Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Проверка зажигания

Для проверки регулировки системы зажигания ВАЗ 2109 нужно выехать на ровную дорогу.

• Разогнать автомобиль до 50 км/ч.
• Включить 4-ю передачу и выжать до упора педаль газа.

https://youtube.com/watch?v=PlArkxUcB1E

Появление тихих и коротких детонационных звуков означает правильно выставленное зажигание.

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

• Появление трещин на крышке;
• Сломанный датчик Холла;
• Прогоревший бегунок;
• Прогоревшие контакты на крышке;
• Разболтанный подшипник, удерживающий датчик Холла;
• Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к замене трамблера.

Расположение агрегата

Регулировка

В некоторых случаях достаточно отрегулировать систему зажигания, чтобы вернуть двигателю прежнюю работоспособность

Есть несколько симптомов, которые на это указывают.

Симптом	Причины
Чрезмерная детонация поршневой системы	Характерная черта такой неполадки — звенящий звук при нажатии педали газа. Причина — раннее зажигание, из-за которого могут деформироваться поршневые кольца
Черный дым из трубы при запуске двигателя	Это говорит о том, что зажигание слишком раннее
Упала мощность двигателя, растет расход топлива	Тут зажигание уже позднее, потому смесь не может полностью сгорать
Двигатель начинает неравномерно работать на холостом ходу	Вызвано как ранним, так и поздним зажиганием.

Чтобы отрегулировать трамблер, вам потребуется:

• Тахометр;
• Шлицевая отвертка;
• Стробоскопы;
• Гаечный ключ.

Приступаем к работе.

1. Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов.
2. Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров.
3. На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу.
4. Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа.
5. Проедьте несколько километров на скорости до 50 км/час. Если признаки неполадки исчезли, вы сделали верную настройку.
6. Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним. Тут трамблер нужно прокрутить уже по часовой стрелке.
7. При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Замена трамблера (распределителя зажигания) на ВАЗ 2108-ВАЗ 21099

Непосредственно замена

1) В начале обесточьте систему двигателя, отсоединив клему «минус» с аккумулятора. (Инструкция и порядок действий описаны в статье: «Замена аккумулятора» в первом пункте).

2) Далее отсоедините от трамблерной крышки провода высокого напряжения.

3) Снимите вакуумный шланг со штуцера вакуумного регулятора.

4) Затем полностью отверните верхнюю гайку, крепящую трамблер и держатель проводов.

5) Снимите держатель с двигателя автомобиля.

6) Руками либо отверткой отсоедините от трамблера проводную колодку.

7) Теперь отверните две оставшиеся гайки, которые в нижней части крепят трамблер: гаечным ключом открутите левую гайку трамблера.

Затем отверните правую гайку.

Установка: 1) В начале выверните два винта у крышки и снимите её.

2) Затем поверните бегунок строго наружным контактом напротив клемы «первого цилиндра», расположенной на крышке.

3) Установите трамблер в обратном снятию порядке.

4) Накиньте «минусовую» клемму на аккумулятор и установите начальный момент зажигания. ( Ознакомиться с процессом рекомендуем в статье: «Установка зажигания»).

Меняем крышку

1) Для начала отсоедините все высоковольтные провода от крышки.

2) Затем с помощью крестовой отвертки отверните винты, удерживающие пластмассовую крышку на распределителе.

3) Снимите крышку и замените её на новую.

Примечание! Крышка на трамблер устанавливается лишь в одном положении. А провода высокого напряжения одеваются на крышку с порядком: 1-3-4-2. На самой крышки трамблера присутствует маркировка «1» , начинайте отсчет с нее по порядку, против часовой стрелки.

Замена бегунка:

1) Сначала снимаем крышку по инструкции, описанной выше.

2) Далее с вала снимите бегунок, потянув за него рукой.

Примечание! Бегунок на своё место устанавливается только в одно положение, когда прорезь на валу направлена в противоположную сторону от контакта!

Дополнительные материалы Ниже прикреплена ссылка на видеоролик с информацией по сегодняшней теме:

Особенности устройства

Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.

Система зажигания трамблерного типа работает просто — трамблер (распределитель) получается низковольтный импульс от сети автомобиля, передает его на катушку, а она, в свою очередь, трансформирует импульс в импульс высокого разряда. Далее трамблер распределяет искры по цилиндрам в зависимости от порядка их работы.

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.

• Первичная обмотка имеет меньше витков, но провода с большим сечением;
• Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.

Обмотки

Признаки поломки

Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.

Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?

Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах

Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика

Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.

Как выставить зажигание на ваз 2109

Для того, чтобы понять как выставить зажигание на ВАЗ 2109, надо разобраться как работает система зажигания и на что она влияет. Система зажигания отвечает за то, чтобы создать искру в цилиндре в определенный момент — момент зажигания, его еще называют углом зажигания.

Часто бывает, что владельцы данных автомобилей при плохой работе двигателя хватаются ремонтировать карбюратор, в то время, как проблема может крыться совсем в другом, а именно в настройке системы зажигания.

Последствия неправильно выставленного зажигания

Для того, чтобы более точно диагностировать проблему работы двигателя, рассмотрим симптомы, которые появляются при неправильно выставленном зажигании:

• не ровная работа двигателя на холостом ходу;
• густой черный дым из выхлопной трубы после запуска двигателя и во время движения (свидетельствует о плохом сгорании топливно-воздушной смеси). Плохому сгоранию смеси предшествует слишком раннее зажигание;
• провалы в оборотах при нажатии на педаль газа на ходу;
• заметное снижение мощности и приемистости двигателя.

Способы регулировки зажигания

Правильно выставить зажигание можно двумя способами, как с помощью специального оборудования, так и подручными средствами:

• с помощью стробоскопа;
• с помощью обычной лампочки.

Конечно, используя стробоскоп выполнить настройку угла зажигания будет гораздо проще, стоимость данного оборудования невысока.

В любом случае, вне зависимости от выбранного способа регулировки, необходимо провести подготовительные работы, а именно прогреть автомобиль до рабочей температуры  (80-90 градусов) и выставить число оборотов 800 в минуту, с помощью регулятора топлива на корпусе карбюратора.

Как выставить зажигание на ВАЗ 2109 стробоскопом

• Первое, что необходимо сделать, обеспечить видимость маховика. Для этого потребуется снять защитную резинку с картера КПП;
• Вместо высоковольтного провода первого цилиндра на крышке распредвала, подключаем датчик стробоскопа;
• Подключаем стробоскоп к аккумулятору;
• Запустить двигатель.

Далее необходимо открутить крепление трамблера.

Стробоскоп необходимо направлять в окно на маховик, в такт со стробоскопом должна появляться метка на маховике. Ее положение меняем плавно поворачивая трамблер.

Как только метка сравняется с риской, то это означает, что зажигание выставлено правильно.

Как выставить зажигание без стробоскопа лампочкой

Без стробоскопа правильно выставить зажигание можно с помощью лампочки, рассмотрим алгоритм действий:

• отсоединяем от трамблера провод, идущий на катушку зажигания. К нему необходимо подключить провод от лампочки (например, переноски). Другой провод от лампы необходимо соединить с массой автомобиля (кузов);
• аналогично регулировке со стробоскопом, откручиваем крепление трамблера;
• включаем зажигание — лампочка должна загореться. Далее необходимо плавно вращать трамблер, пока лампа не погаснет. После того, как лампа погасла, также плавно поворачиваем трамблер в обратную сторону и как только лампочка снова загорится, можно затягивать крепление трамблера.

Конечно данный способ не позволит настроить зажигание с большой точностью, как со стробоскопом, но все же хорошую и правильную работу двигателя достичь можно.

Способы регулировки зажигания на ВАЗ-2109 своими руками (для карбюраторных моторов)

Проблемы с зажиганием все чаще появляются в старых версиях авто, оборудованных карбюраторным двигателем.

Если у вас именно такой ВАЗ-2109, то работа по настройке момента требует следующего оборудования и инструментов:

• стробоскоп (не обязательно, но его наличие позволит более точно выставить нужный угол);
• тахометр. Как правило, такой прибор — часть автомобильного тестера, поэтому проблем с поиском здесь не будет;
• отвертка (для проведения регулировки);
• ключ на «десять» (можно использовать рожковый или накидной вариант).

Как показывает практика, при настройке момента можно обойтись и без стробоскопа.

Но если вы планируете самостоятельно обслуживать автомобиль, то наличие такого устройства в гараже — только плюс.

Перед началом работ по установке угла зажигания выполните подготовительные работы:

устанавливайте ключ в замок зажигания и заведите мотор; дожидайтесь пока силовой узел наберет температуру в 90 градусов Цельсия и увеличьте частоту оборотов до 800 (контролируйте показатель с помощью тахометра). Поднять скорость вращения коленвала можно двумя способами — попросить напарника нажать на педаль газа в автомобиле или потянуть за ручку регулятора на кожухе карбюратора; как только мотор прогрелся до нужной температуры, демонтируйте трубку, благодаря которой осуществляется разрежение со штуцера. Ручку для регулировки можно найти на панели распределителя системы зажигания (трамблере). Отсоединенный конец отброшенной трубки зажимайте пальцем, чтобы убедиться в наличии разрежения. Если таковое имеется, то необходимо поднять число оборотов до момента исчезновения разрежения; отключайте мотор и полностью перегибайте трубку

Обратите внимание, чтобы в проеме изделия не оставалось просвета. Берите ключ и слегка откручивайте гайки, которые фиксируют трамблер; доставайте пробку и вычищайте от загрязнений смотровой лючок со специальной шкалой (расположен на картере КПП)

В данном лючке найдите полоски, необходимые для правильного выставления зажигания. Вот на них и нужно остановиться более подробно.

Установка по меткам:

— берите отвертку со шлицом и поворачивайте маховик до момента достижения длинной полосы на шкале. В момент настройки зажигания проследите, чтобы длинная полоса находилась напротив треугольного выреза на шкале изделия. Данная позиция соответствует нулевому положению угла. При выставлении такого параметра 1-й и 4-й цилиндры мотора ВАЗ-2109 располагаются в позиции ВМТ;

— в случае, когда шкалу видно плохо или нет уверенности в том, что нужная полоска является действительно длинной, то убедитесь в правильности ее позиции на шкиве распредвала. Чтобы выполнить эту работу, демонтируйте кожух ремня ГРМ. При этом нужная отметка должна совпасть с чертой на задней части кожуха ремня.

Проверка с помощью стробоскопа выполняется следующим образом:

• красным проводом прикасайтесь к плюсовому контакту катушки;
• темный проводник набрасывайте на корпус;
• крепление подключайте к проводам, расположенным на 4-м цилиндре.

Как только приготовления заверены, можно приступать к точному выставлению момента зажигания.

Делается это по следующему алгоритму:

• запускайте мотор и сводите число оборотов к минимуму (до 800, не более). Для измерений используйте подготовленный ранее тахометр;
• луч стробоскопа направляйте в специальное окошко для просмотра;
• наиболее длинная отметка маховика выставляется на уровне нуля (измеряется в градусах). Устанавливайте ту метку, которая характерна для применяемого вами топлива.

Корректировку угла стоит осуществлять, отталкиваясь от «нуля» длинной линии, то есть от центральной части треугольника.

Чтобы исключить ошибку, проворачивайте корпус распределителя в правую сторону.

При таком действии угол будет увеличиваться. Если же проворачивать крышку против часовой стрелки, то угол зажигания, наоборот, будет снижаться.

Определить точное направление можно по шкале, нанесенной на трамблере автомобиля, где отмечен «плюс» и «минус».

Одно деление на изделии приравнивается к 8 градусам. Следовательно, регулировка должна производиться без спешки. Как только нужная позиция найдена, фиксируйте трамблер.

Проверку можно проводить со стробоскопом по лампочке 12 Вольт.

Для этого:

• подключайте лампочку к проводу, который соединяет катушку зажигания и трамблер;
• подключайте лампочку к массе вторым проводником;
• коммутируйте центральный провод с «массой» вторым проводом;
• включайте зажигание и послабляйте крепления на трамблере;
• проворачивайте корпус до момента, пока лампочка не погаснет;
• как только лампочка перестала гореть, начинайте проворачивать крышку влево. При свечении лампы закручивайте болты.

Тестируем настроенное зажигание

Проверку работоспособности рассматриваемой системы делают таким образом:

• силовую установку разогревают до рабочего состояния;
• медленно нажимают на акселератор, увеличивая обороты на максимум.

После этого автомашину выводят на трассу и разгоняют до 50 километров. Затем снова быстро жмут на педаль акселератора. В идеале должна произойти короткая детонация. Если она будет длительной, то это свидетельствует о слишком быстром срабатывании зажигания. В то же время о замедленном говорит отсутствие характерного звука стучащих «пальцев».

Все вышеописанные способы подойдут для карбюраторных моделей. В инжекторных машинах зажигание регулируется через бортовой компьютер. Выполнить весь процесс в домашних условиях в теории можно, однако для этого понадобится ПК и узкопрофильное ПО, а также ряд очень специфических знаний. По этой причине лучше для настройки обратится в автосервис. Неумелые действия нередко приводят к поломкам, устранять которые приходится за гораздо большие деньги.

Данное видео поможет лучше разобраться с тем, как правильно настраивать зажигание непосредственно на ВАЗ-2109:

https://www.youtube.com/watch?v=A7WQ6fEN1Bg

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания

Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки

Последовательность операций для москвичевского мотора должна быть следующая.

• Ослабляем крепление трамблера.
• Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
• Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
• Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
• Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
• Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
• Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
• Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Типичные неисправности

Среди основных и частых поломок можно выделить несколько:

• Так, может сгореть бегунок, и из-за этого могут появиться проблемы с запуском двигателя. Мотор может запуститься, но будет тут же глохнуть.
• Если ослабло крепление трамблера, мог нарушиться УОЗ. Это грозит трудностями при запуске, потерей мощности, неустойчивой работой двигателя на холостом ходу. Также это одна из причин повышенного расхода топлива. Для устранения подтягивают крепление ключом на 10 мм – вращают две гайки, а также один болт.

• Еще одна популярная причина неисправности – провода трамблера (ВАЗ-2109). Они могут быть неверно подключены, либо нарушен порядок. Мотор может вовсе не запускаться или запустится, но при этом станет «чихать».
• Окисление или разрушение контактов в крышке – это частая проблема, которая случается с распределителями зажигания для ВАЗа. Если контакты окислились, то можно попробовать восстановить их уайт-спиритом. Это одна из причин, по которой мотор троит.
• Кроме этого, может быть пробита крышка трамблера. ВАЗ-2109 достаточно часто беспокоит своего владельца по этому поводу. Увидеть место пробоя можно очень легко. Оно хорошо заметно. Вышедшая из строя крышка может стать причиной утечек тока, вызывая различные перебои в работе мотора.
• Еще одна проблема, связанная с крышкой, – разрушение или стирание контактного уголька в крышке. В данном случае мотор не будет запускаться. Для устранения причины меняют отдельно уголек или всю крышку. При неисправностях датчика Холла завести мотор не удастся. Если от датчика обломаны провода, результат будет таким же.

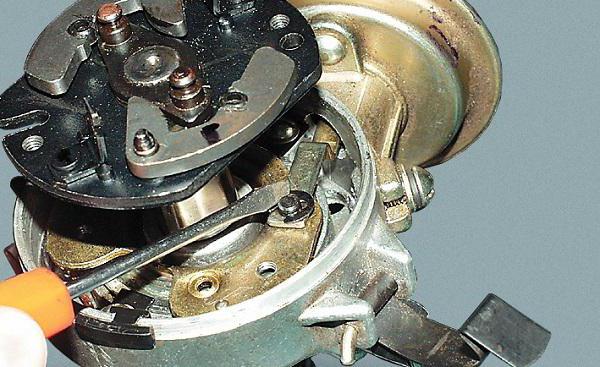

При неисправном вакуумном корректоре силовой агрегат не будет тянуть на подъем. Снизится мощность, а также приемистость мотора. Вакуумный регулятор выставляет угол под нагрузкой немного раньше. Одна из возможных причин – отсутствие герметичности корпуса регулятора или негерметичность шланга от карбюратора. Либо может заедать поворотная пластинка корректора. Можно попробовать устранить негерметичность. Но зачастую требуется полная замена трамблера на ВАЗ-2109. Цена вопроса – до пятисот рублей.

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.

Проблемы в работе системы и их причины

Есть несколько признаков того, что вам требуется регулировка зажигания ВАЗ на своей «девятке»:

Один из признаков того, что система зажигания ВАЗ 2109 работает некорректно — это поздняя реакция двигателя на поворот ключа. Другими словами двигатель запускается долго либо не с первого раза

Подобная неисправность является первой причиной проверить все составляющие системы и заменить поврежденные.
Также следует обратить внимание на расход топлива. Если в последнее время количество потребляемого горючего возросло, значит, цикл зажигания нарушен и требуется его корректировка.
И последний, самый тревожный сигнал — возникновение детонации

Из-за раннего появления искры топливо сгорает неравномерно, возникает перегрев двигателя. При детонации нередко отмечается прогорание цилиндра и поршня.

Возникает это по следующим причинам:

1. В первом случае искра имеет недостаточный заряд для поджигания смеси, из-за чего двигатель заводится проблематично. Требуется проверить свечи и другие элементы системы.
2. Расход топлива увеличивается из-за того, что зажигание срабатывает позже, нежели это необходимо. На воспламенение и сгорание смеси требуется определенный период, поэтому искра должна зажечь топливо вовремя. При позднем воспламенении смесь сгорает позже и дольше, чем это требуется, из-за чего поршневой механизм не может работать в полную мощность. Вследствие этого эффекта снижается КПД двигателя и повышается потребление топлива.
3. Другой случай — это когда искра возникает слишком рано и смесь сгорает преждевременно. Также наблюдается заметное падение КПД, но теперь оно сопровождается перегревом двигателя. Поскольку цикл движения поршня и сгорание смеси не совпали, энергия их работы будет потрачена на взаимогашение, в результате чего выходит нагревание рабочих органов.
