Пусковой комплекс № 5

Пройдет от М11 «Москва – Санкт-Петербург» до 11 км А107 по территории Наро-Фоминского, Одинцовского, Истринского, Солнечногорского районов и городского округа Звенигород Московской области. Его длина составит 76,4 км.

После строительства и реконструкции пусковой комплекс станет четырехполосной автодорогой и будет соответствовать II технической категории вне населенных пунктов и магистральной улице общегородского значения регулируемого движения в населенных пунктах. Проезд будет бесплатным.

В рамках проекта построен участок дороги длиной 12 км и реконструировано 11 км автодороги А-107 Московского малого кольца с расширением проезжей части до четырех полос движения.

Проектом предусматривается строительство и реконструкция 24 мостовых сооружений: 9 мостов, 12 путепроводов и 5 транспортных развязок.

На участке обустроят развязки на пересечении с автодорогами М-1 «Беларусь», обходами города Звенигорода, Волоколамским и Пятницким шоссе и трассой М-10 «Россия».

10 ноября 2017 года было открыто движение по участку пятого пускового комплекса ЦКАД в обход г. Звенигорода. Длина участка — более 3,6 км, он включает в себя мост через реку Москву и две многоуровневые развязки.

Проект находится в высокой степени готовности. В 2018 году запустили движение на большинстве участков, в том числе открыли путепровод через Пятницкое шоссе.

Всего в рамках строительства ЦКАД возведут 34 развязки, 278 мостов, путепроводов и эстакад. Магистраль оборудуют современной автоматической системой управления дорожным движением, станциями метеонаблюдения, вертолетными площадками, стоянками для отдыха водителей и придорожным сервисом.

Реализацию проекта планируется завершить в 2021 году.

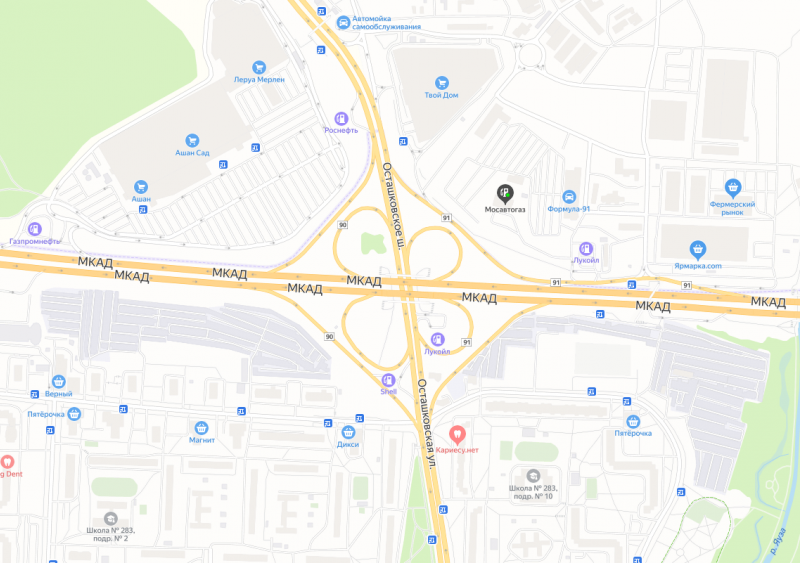

Более 5 км дорог предстоит построить и реконструировать в составе новой развязки на пересечении МКАД с Осташковским шоссе.

Проектом предусмотрено строительство:

• бокового проезда с внутренней стороны МКАД длиной 1100 метров, в том числе путепровод – 80 метров;
• бокового проезда с внешней стороны МКАД длиной 1100 метров, в том числе путепровод – 80 метров;
• направленного левоповоротного съезда с Осташковского шоссе по направлению в область на внешнюю сторону МКАД длиной 700 метров, в том числе путепровод – 480 метров;
• направленного левоповоротного съезда с Осташковского шоссе по направлению в центр на внутреннюю сторону МКАД длиной 700 метров, в том числе путепровод – 540 метров.

Кроме того, планируется реконструкция:

• левоповоротного съезда с внутренней стороны МКАД на Осташковское шоссе по направлению в область – 200 метров;
• левоповоротного съезда с Осташковского шоссе по направлению в центр на внутреннюю сторону МКАД – 200 метров;
• левоповоротного съезда с внешней стороны МКАД на Осташковское шоссе по направлению в центр – 200 метров;
• левоповоротного съезда с Осташковского шоссе по направлению в область на внешнюю сторону МКАД – 200 метров;
• правоповоротного съезда с Осташковского шоссе по направлению в область на внутреннюю сторону МКАД – 320 метров;
• правоповоротного съезда с внутренней стороны МКАД на Осташковское шоссе по направлению в центр – 100 метров;
• правоповоротного съезда с Осташковского шоссе по направлению в центр на внешнюю сторону МКАД – 270 метров;
• правоповоротного съезда с МКАД на Осташковское шоссе по направлению в область – 250 метров.

Кроме того, появится подземный пешеходный переход в районе ул. Осташковская, д. 30. К реконструкции развязки на пересечении МКАД с Осташковским шоссе планируется приступить в четвертом квартале этого года.

Ранее мэр Москвы Сергей Собянин поставил задачу до конца этого года – в начале следующего года завершить проектирование и приступить к реконструкции пяти развязок на МКАД. Напомним, за последние годы в столице реконструировано 14 крупных транспортных развязок на пересечении МКАД с вылетными магистралями.

Начать просмотр

ВОПРОСЫ   #7
Реконструкция «клеверных» развязок на МКАД

Реконструкция «клеверных» развязок на МКАД

• вопрос 1

  Зачем реконструируют «клеверные» развязки?

• вопрос 2

  Какие развязки уже обновили?

• вопрос 3

  Где работы сейчас ведутся?

• вопрос 4

  Какие работы еще предусмотрены на МКАД?

Развязки клеверного типа строились на МКАД в 1990-х годах, когда поток транспорта на кольцевой автодороге был небольшой. В 2000-х количество машин в городе выросло в разы и «клеверные листы» перестали справляться с нагрузкой. Такие развязки имеют свойство самозапираться: когда блокируется один въезд, практически сразу же встают остальные.

В 2011 году началась масштабная реконструкция развязок на МКАД. Вместо нерезультативных «клеверов» возводят многоуровневые развязки с направленными съездами – эстакадами и тоннелями. Они эффективнее справляются с плотным трафиком, не допуская пересечения транспортных потоков. После реконструкции пропускная способность развязки увеличивается до 30%.

Назад

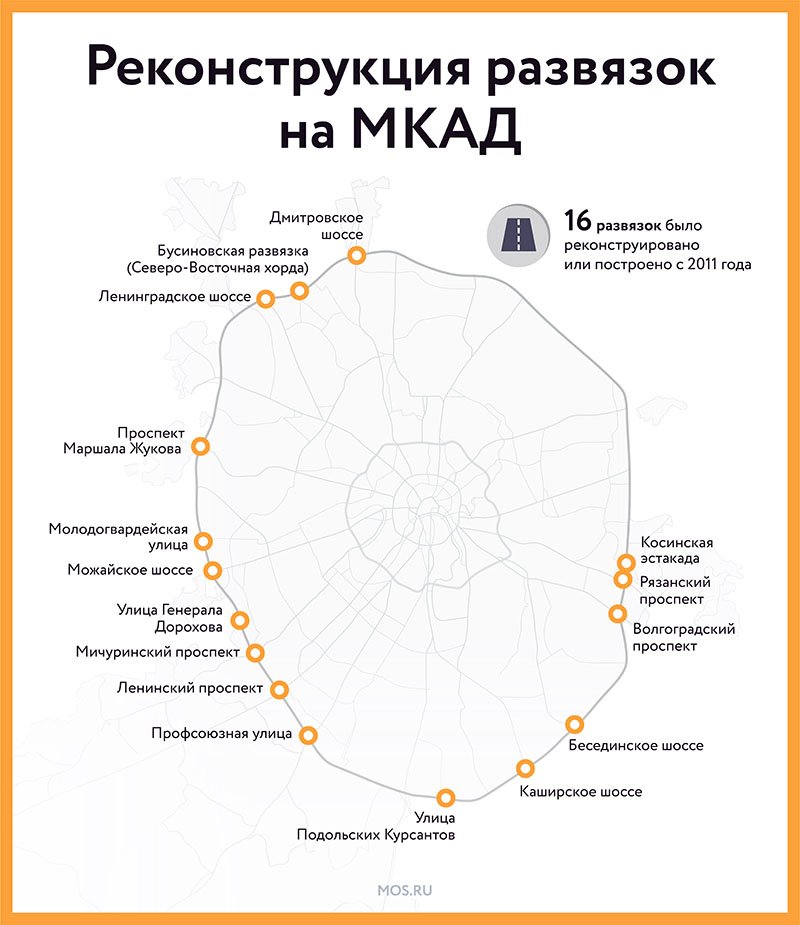

В рамках первого этапа реконструкции МКАД заменили 16 развязок клеверного типа на пересечении с крупными вылетными магистралями.

Это Косинская, Бусиновская и Молодогвардейская развязки, развязки на пересечении с Бесединским, Дмитровским, Каширским, Ленинградским, Можайским шоссе, проспектами Волгоградский, Ленинский, Мичуринский, Рязанский, Маршала Жукова, с улицами Профсоюзная, Генерала Дорохова и Подольских Курсантов.

Назад

Сейчас идет реконструкция развязки на пересечении МКАД с Волоколамским шоссе. Запустить движение по ней планируется раньше срока – до конца 2020 года.

К реконструкции развязок на пересечении московской кольцевой с Алтуфьевским и Осташковским шоссе планируется приступить до конца 2020 года. Сейчас там ведутся проектно-изыскательские работы.

По развязкам на пересечении с улицами Верхние Поля, Капотня и Липецкая ведется проектирование.

Назад

Также идет реконструкция участков МКАД – строятся переходно-скоростные полосы, боковые проезды и развязки на пересечении с магистральными улицами и улицами районного значения.

Кроме того, ведется работа по закрытию несанкционированных съездов на МКАД. Рабочая группа по оценке градостроительной деятельности обследовала 298 съездов с кольцевой, в основном они ведут к объектам торговли. Часть из них эксперты признали небезопасными, потому что они примыкают к МКАД «под углом 90 градусов» и не оборудованы нормативными разгонными полосами. 25 из них могут закрыть, другие потребуют серьезной реконструкции.

Назад

Виды светофорных развязок

Светофорная

Образуется путём пересечения под произвольным углом (обычно прямым) двух и более дорог. Термин «развязка» употребляют только при сложном светофорном цикле, наличии других дорог для поворотного движения или запрете следования в одном из направлений.

Преимущества

1. Простота светофорных циклов
2. Возможность выделить отдельный цикл для пешеходов

Недостатки

1. Проблема левого поворота при интенсивном движении на одной из дорог
2. При интенсивном движении время ожидания зелёного может достигать 10 минут (Например, ранее на Кудринской площади)
3. При большом трафике есть большой риск возникновения дорожных «пробок»

Светофорная с карманом для разворота и левого поворота

Такая развязка устраивается в случаях, когда на одной из улиц уже есть разделение потоков.

Преимущества

1. Простота светофорных циклов.
2. Используется имеющееся место на старом перекрёстке.

Недостатки

1. Перегруз дороги, на которой устроены «карманы», может создать «пробки». Например, в районе конечной станции «Профсоюзная» общественный транспорт после высадки не успевает сразу перестроиться в 3 ряда, что приводит к неразберихе
2. При левом повороте (а иногда и при развороте) необходимо стоять на минимум двух «красных» (для решения этой проблемы обычно разрешают правый поворот на красный).
3. Ухудшается положение пешеходов за счёт сокращения цикла или ликвидации фактически бессветофорного перехода. Такую развязку часто строят вместе с подземным переходом.
4. Необходимо убирать помехи для видимости пешеходов, либо создаётся опасность правого поворота.

Круговая

Основная статья: Круговой перекрёсток

Основана на том, что вместо перекрёстка строится круг, на который можно въезжать и съезжать в любом месте.

Преимущества

1. Количество светофорных циклов снижается до минимальных двух (на пешеходный переход и проезд машин), иногда светофоры упраздняются вообще
2. Нет проблемы левого поворота (при правостороннем движении)
3. Возможно ответвление и более четырёх дорог

Недостатки

1. Не может дать приоритет какой-либо (главной) дороге; применяется, как правило, на дорогах сходной загруженности.
2. Высокая аварийная опасность
3. Необходимость чётко учитывать потоки пешеходов
4. Требуется много лишнего места
5. Пропускная способность ограничена длиной окружности
6. Не более 3 полос движения

Шелепихинскую набережную с Береговым проездом соединит мост

Автомобильный мост через Москву-реку планируется построить в районе Филевского парка – чуть выше по течению, чем Шелепихинский мост. На мосту организуют четыре полосы для движения. Въехать на него можно будет со стороны Берегового проезда или Шелепихинской набережной.

Мост соединит жилой комплекс, который построят между береговой линией и Филевским бульваром, с другим берегом реки. Помимо ЖК здесь появятся две школы на 1750 мест, три детских сада на 750 мест, поликлиника и многоярусная парковка. Подстанцию скорой помощи реконструируют.

Застраивать микрорайон планируется в два этапа. Сначала возведут жилые дома, школы и детсады, а на втором этапе – мост.

Набережная Марка Шагала

Набережная Марка Шагала на территории бывшей промзоны «ЗИЛ» протянется от Третьего транспортного кольца (ТТК) до старого русла Москвы-реки, ее длина составит 3,8 км. Первый километр нового зеленого пространства города уже готов. Работы продолжаются.

Идея создания набережной родилась на стыке двух больших проектов: строительства жилого комплекса бизнес-класса «ЗИЛАРТ» и благоустройства набережных Москвы-реки.

Концепцию нового городского пространства разработал Институт Генплана Москвы при участии Архитектурного бюро Асадова (АБ ASADOV). Здесь появится парк, причал-амфитеатр, плавучие сады и многое другое. В основу проекта заложены три базовых принципа: проницаемость, открытость и разнообразие функций.

«Секретные сады»

Будущий парк берет начало у Даниловского моста и заканчивается у проспекта Андропова, рядом с затоном Новинки. Здесь организованы четыре тематических маршрута:

В проекте также продумана система терренкуров – специальных маршрутов для бега и длительных пешеходных прогулок, запланированы три зоны с павильонами для мероприятий и концертов.

Также здесь появятся «секретные сады» – огороженные кустарниками участки со скульптурами и оригинальными ландшафтными композициями. Помимо «секретных садов» на набережной высадили 274 взрослых дерева, причем некоторые из них сразу будут иметь семиметровую высоту. Часть деревьев украшает пешеходную зону новой набережной, выложенную плиткой.

Еще часть деревьев уже начали высаживать в зеленой зоне, в частности, на искусственно созданных холмах. Их условно поделили на четыре зоны, которые за счет разной растительности будут имитировать лес, редколесье, степь, а также луга с разнотравьем. Зоны чередуются на протяжении всей набережной.

Также здесь высадят 1187 вечнозеленых кустарников, 64000 многолетних цветов, а также более 100000 различных луковичных, включая тюльпаны и нарциссы.

Первый километр набережной марка Шагала уже готов и благоустроен.

Причал

Завершено строительство единственной в Москве 150-метровой пристани-амфитеатра под открытым небом. Вскоре пристань станет пунктом остановки речного транспорта, маршруты которого уже сегодня прорабатываются.

Новый причал длиной в 65 метров с легкостью примет двухпалубный пассажирский Р-51 на 240 мест – самый вместительный из нынешних городских речных теплоходов. В период навигации такие суда курсируют по Москве-реке в течение 10 часов. Раз в час они пристают к причалам, чтобы высадить и забрать пассажиров.

При создании причала со дна реки подняли около 7 тыс. кубометров грунта. Благодаря этому река у причала стала глубже на три метра. Это позволит ему принимать любые суда. После поднятия грунта строители засыпали дно двумя видами щебня. Для лучшей усадки его вручную разровняли водолазы.

Плавучий спа-центр

На набережной обустроят спа-центр. В его составе построят три бассейна, парилку на 15 кв. метров и зону отдыха с раздевалками и душевыми. Планируется, что спа-комплекс будет работать 12 часов в сутки и обслуживать от 15 до 20 человек за день.

Окончательная конструкция комплекса определится в ходе геологических исследований береговой полосы.

Сад на воде

Посетители парка смогут не только выйти к реке, но и пройтись по плавучим понтонам. Таким образом, акватория старого русла станет частью единого благоустроенного пространства набережной, а плавучий сад украсит ее прогулочную зону. В процессе создания зеленого пространства несколько водоемов заполнят растениями – это будут отгороженные участки реки разных форм.

4-й участок: проспект Маршала Жукова — Можайское шоссе: реконструкция улиц Крылатская, Ярцевская, Боженко, Кубинка с выездом на Можайку + уникальный балочный мост

СТРОИТЕЛЬСТВО ЗАВЕРШЕНО

Здесь построили и реконструировали почти 9 км дорог, в том числе возвели новый Крылатский мост и один подземный пешеходный переход.

РЕЗУЛЬТАТ:

• улучшилась транспортная ситуация на северо-западе столицы в районах Хорошёво-Мнёвники, Крылатское, Кунцево и Филёвский парк;
• обеспечено бессветофорное движение на участке;
• пропускная способность автотранспорта  на прилегающих улицах улучшилась на 30%;
• появились поперечные дорожные связки между проспектом Маршала Жукова, Рублевским и Можайским шоссе.

Ввели эстакаду основного хода на ул. Боженко через пути Смоленского направления МЖД и эстакаду через ул. Крылатская с ул. Крылатские Холмы на ул. 2-я Крылатская.

Реконструируемый отрезок трассы начинается от ул. Нижние Мнёвники, д. 62, пересекает шлюз № 9 Карамышевского гидроузла канала им. Москвы и Карамышевскую набережную. Затем трасса проходит по участку ул. Народного Ополчения до примыкания к тоннелю у дома № 11.

Самый сложный объект строительства на этом участке – балочный мост через шлюз № 9 канала им. Москвы. Его длина составляет 600 метров. Для монтажа бетонных блоков использовались гигантские краны грузоподъемностью 750 тонн.

Конструкции произвели на Борисовском заводе мостовых металлоконструкций в Белгородской области.

Старый шлюзовой Карамышевский мост, расположенный в 200 метрах от нового сооружения, будет использоваться для местных поездок без выезда на транзитную магистраль Северо-Западной хорды.

На новом Карамышевском мосту — по три полосы для движения в каждом направлении.

Генпроектировщик – АО «Мосинжпроект», генподрядчик – ПАО «Мостотрест».


РЕЗУЛЬТАТ:

• до начала реконструкции на ул. Нижние Мнёвники было по две полосы движения в каждом направлении. Ее расширят до 6 полос (по три в каждую сторону);
• новый мост через Карамышевское спрямление обеспечит бессветофорное движение от Рублевского шоссе по Мневниковской пойме до ул. Народного Ополчения.

Мост является последним участком Северо-Западной хорды. С его вводом в эксплуатацию завершен весь проект этой скоростной магистрали.

Светофорные развязки

Светофорная развязка образуется путем пересечения двух или более дорог под произвольным углом (как правило, это прямой угол). Надо сказать, что термин «развязка» применяется лишь при сложных светофорных циклах, наличии других дорог для поворотного движения или запрете движения в одном из направлений. Среди преимуществ светофорных развязок – простота светофорного цикла и возможность выделить отдельный цикл работы для пешеходов.

Наиболее значительными недостатками данной развязки являются:

• проблема левого поворота в случаях интенсивного движения по одному из направлений;
• в случае интенсивного движения время ожидания зеленого сигнала может достигать 10 минут;
• при больших трафиках вероятно возникновение автомобильных пробок.

К светофорным развязкам относятся также развязки с карманом для разворота и левого поворота. Такие развязки обычно устраивают на улицах, где уже предусмотрено разделение потоков. К преимуществам такой развязки следует отнести простоту светофорных циклов и реализацию существующего места на старом перекрестке.

Недостатком является перегруз участка дороги, на котором устраивается «карман», поскольку здесь могут возникнуть пробки. Помимо этого, для осуществления левого поворота (или разворота) необходимо стоять на двух «красных» (для решения данной проблемы обычно разрешают правый поворот на красный сигнал светофора. Следует заметить, что в данном случае ухудшается положение пешеходов, поскольку цикл значительно сокращается (подобные развязки обычно проектируют с подземными переходами). Также при применении развязок с карманом для поворота или разворота необходимо убирать помехи, создающие неудобства для пешеходов, поскольку возникает опасность правого поворота.

К светофорным развязкам можно отнести также круговую развязку. Такие развязки основываются на том, что вместо обычного перекрестка строится круг, на который можно въехать и съехать в любом месте.

Рисунок 2. Круговая развязка. Автор24 — интернет-биржа студенческих работ

Количество светофорных циклов здесь можно снизить до двух (на проход пешеходов и проезд машин), нередко светофоры упраздняются и вовсе. Исчезает при такой организации пространства проблема левого поворота (в случае правостороннего движения). Несомненным преимуществом также будет и то, что при таких развязках можно без каких-либо потерь и затрат соединить четыре и более дорог.

К недостаткам круговых развязок относят:

• невозможность присвоения приоритета какой-либо дороге (круговые развязки применяют в случаях пересечения дорог сходной загруженности);
• высокую аварийную опасность;
• невозможность организации более трех полос движения;
• пропускная способность ограничивается длиной окружности.

Плюс пять: какие развязки ждет реконструкция

Сегодня ведется проектирование развязок на пересечении МКАД с Алтуфьевским и Осташковским шоссе, а также с улицами Липецкой, Верхние Поля и Капотней.

Реконструкцию развязки на пересечении МКАД с Алтуфьевским шоссе планируется начать до конца года. В ходе работ будет построено и отремонтировано 2,94 километра дорог. Новая развязка включит восемь съездов и путепровод по основному ходу Алтуфьевского шоссе. Схема движения сильно не изменится, но поможет упорядочить потоки автомобилей и исключить образование заторов.

Съехать на внешнюю сторону МКАД при движении из центра можно будет по эстакаде. Водители попадут с нее в боковой проезд и постепенно вольются в общий поток. Еще один новый съезд поможет автомобилистам повернуть с внешней стороны кольца на Алтуфьевское шоссе.

Развязку МКАД с Липецкой улицей ждут кардинальные изменения. С внешней стороны МКАД в сторону центра будет вести тоннель, съезд на трассу М4 «Дон» в сторону области реконструируют. С внутренней стороны Кольцевой автодороги на М4 водители попадут по эстакаде. Еще одна эстакада будет вести из области на внутреннюю сторону МКАД.

Кроме того, при движении в сторону области у водителей появится возможность развернуться, не доезжая до основной развязки.

От старого «клевера» останутся только съезды на обе стороны МКАД. Всего планируется реконструировать и построить 9,4 километра дорог. Работы должны начаться в четвертом квартале этого года.

Проект для развязки, расположенной на пересечении МКАД с Осташковским шоссе, немного отличается от остальных. Работы осложняются тем, что именно здесь Кольцевая автодорога проходит по путепроводу, а вылетная трасса расположена внизу.

В ходе реконструкции планируется создать боковые проезды с обеих сторон МКАД с отдельными путепроводами. Расположение основных съездов останется как в схеме клеверного типа, но водители будут попадать не сразу на МКАД, а сначала в боковые проезды.

При движении в сторону области с Осташковского шоссе на внешнюю сторону МКАД можно будет попасть по эстакаде. Еще одна эстакада позволит водителям выезжать при движении из области на внутреннюю сторону кольца.

Работы планируется начать в конце года. Всего будет обновлено и построено 6,5 километра дорог.

Реконструкция развязок и строительство хорд: какие дорожные проекты поддержали москвичиТранспортную развязку на пересечении МКАД с Осташковским шоссе реконструируют

Реконструкцию развязок с улицами Верхние Поля и Капотней планируется начать в конце 2020 — начале 2021 года. Всего специалистам предстоит построить и реконструировать 12,45 километра дорог, в том числе семь искусственных сооружений и три пешеходных перехода.

На пересечении МКАД с улицей Верхние Поля устаревший «клевер» заменят на современную многоуровневую развязку с направленными съездами. С внешней стороны МКАД в центр города пойдут две эстакады. Одна из них обеспечит подъезд к торговому центру, а вторая позволит водителям попасть на улицу Верхние Поля. Еще две эстакады свяжут Новоегорьевское шоссе с внутренней стороной МКАД.

При обновлении развязки МКАД с улицей Капотней запланировано строительство двух съездов. Первый будет вести с внутренней стороны МКАД на улицу Капотню, а второй — на внутреннюю сторону МКАД.

Четыре старых съезда реконструируют. По ним, как и прежде, водители смогут попасть с внешней стороны МКАД на улицу Энергетиков, а с внутренней — на улицу Капотню, а также на внешнюю сторону кольца при движении из центра по улице Капотне и на внутреннюю — из области. Не мешать основному потоку при выезде с развязки помогут переходно-скоростные полосы.

Кроме того, для удобства пешеходов возле остановок транспорта и пешеходных переходов сделают тротуары.

Пусковой комплекс № 1

Комплекс пройдет от М4 «Дон» – 11 км трассы А107 – 49,5 км, в т. ч. 22 км по территории Новой Москвы

Новая скоростная трасса категории IА будет иметь по две полосы движения в каждую сторону. Движение на ней станет бессветофорным. Трасса соединит крупные вылетные магистрали Москвы – Симферопольское (Варшавское), Калужское и Киевское шоссе.

Расчетная скорость движения составит 140 км/ч.

На объекте предусмотрено строительство 41 мостового сооружения: 14 мостов, 24 путепроводов, трех эстакад. На 49-километровом участке будет построено четыре транспортные развязки:

• на 96-м км ЦКАД – пересечение с автомагистралью  М-4 «Дон»: здесь будет семь съездов;
• на 113-м км ЦКАД – пересечение с автодорогой  М-2 «Крым»: четыре съезда;
• на 136-м км ЦКАД – пересечение с автодорогой  А-101: десять съездов;
• на 146-м км ЦКАД – пересечение автодорогой А-107 ММК: четыре съезда.

Сейчас ведутся работы по сооружению основного хода дороги, четвертого пускового комплекса, переустройству инженерных коммуникаций и реконструкции пятого участка. Правительство РФ продлило срок строительства ЦКАД до 2021 года (изначально завершение работ было намечено на 2019 год).

Диагональные отрезки

Самым крупным дорожным проектом Москвы сегодня считается хордовое кольцо. Оно состоит из четырех совершенно новых магистралей: Северо-Западной, Северо-Восточной и Юго-Восточной хорд, а также Южной рокады. Они фактически образуют в столице новую дорожную сеть протяженностью 133 километра, что сопоставимо с длиной четырех ТТК.

Территория Москвы в пределах МКАД на карте напоминает окружность, четыре магистрали-хорды соединят разные участки, минуя центр, — все как на уроках геометрии. Просчитано, что такая система организации движения на 20 процентов более эффективна, чем замкнутая кольцевая. Поэтому хорды и пришли на замену проекта Четвертого транспортного кольца.

По расчетам экспертов, хорды станут ключевыми элементами нового дорожного каркаса Москвы. На них построят 186 эстакад, тоннелей и мостов длиной 87 километров, а также 79 пешеходных переходов.

Магистрали улучшат транспортные связи восьми округов и 73 районов города. Это территории, где живут более семи миллионов человек и где в ближайшие годы будет разворачиваться программа реновации.

Новые дороги свяжут между собой вылетные магистрали, снизят загруженность некоторых улиц, разгрузят Третье транспортное кольцо и МКАД. Все четыре хорды будут иметь выходы на Московскую кольцевую и съезды друг на друга в местах пересечения.

Хордовое кольцо готово на 72 процента: введены в эксплуатацию 190 километров дорог, 98 искусственных сооружений и 54 подземных и надземных пешеходных перехода. Полностью открыта для автомобилистов Северо-Западная хорда — это 83 километра дорог, 32 искусственных сооружения и 30 пешеходных переходов. Запущено движение по шести участкам Северо-Восточной хорды и трем участкам Южной рокады.

Уже сейчас благодаря введенным отрезкам 1,7 миллиона москвичей стали быстрее добираться до работы и обратно.

Виды светофорных развязок

Светофорная

Образуется путём пересечения под произвольным углом (обычно прямым) двух и более дорог. Термин «развязка» употребляют только при сложном светофорном цикле, наличии других дорог для поворотного движения или запрете следования в одном из направлений.

Преимущества

1. Простота светофорных циклов
2. Возможность выделить отдельный цикл для пешеходов

Недостатки

1. Проблема левого поворота при интенсивном движении на одной из дорог
2. При интенсивном движении время ожидания зелёного может достигать 10 минут (Например, ранее на Кудринской площади)
3. При большом трафике есть большой риск возникновения дорожных «пробок»

Светофорная с карманом для разворота и левого поворота

Такая развязка устраивается в случаях, когда на одной из улиц уже есть разделение потоков.

Преимущества

1. Простота светофорных циклов.
2. Используется имеющееся место на старом перекрёстке.

Недостатки

1. Перегруз дороги, на которой устроены «карманы», может создать «пробки». Например, в районе конечной станции «Профсоюзная» общественный транспорт после высадки не успевает сразу перестроиться в 3 ряда, что приводит к неразберихе
2. При левом повороте (а иногда и при развороте) необходимо стоять на минимум двух «красных» (для решения этой проблемы обычно разрешают правый поворот на красный).
3. Ухудшается положение пешеходов за счёт сокращения цикла или ликвидации фактически бессветофорного перехода. Такую развязку часто строят вместе с подземным переходом.
4. Необходимо убирать помехи для видимости пешеходов, либо создаётся опасность правого поворота.

Круговая

Основана на том, что вместо перекрёстка строится круг, на который можно въезжать и съезжать в любом месте.

Преимущества

1. Количество светофорных циклов снижается до минимальных двух (на пешеходный переход и проезд машин), иногда светофоры упраздняются вообще
2. Нет проблемы левого поворота (при правостороннем движении)
3. Возможно ответвление и более четырёх дорог

Недостатки

1. Не может дать приоритет какой-либо (главной) дороге; применяется, как правило, на дорогах сходной загруженности.
2. Высокая аварийная опасность
3. Необходимость чётко учитывать потоки пешеходов
4. Требуется много лишнего места
5. Пропускная способность ограничена длиной окружности
6. Не более 3 полос движения

Пусковой комплекс № 5

Пройдет от М11 «Москва – Санкт-Петербург» до 11 км А107 по территории Наро-Фоминского, Одинцовского, Истринского, Солнечногорского районов и городского округа Звенигород Московской области. Его длина составит 76,4 км.

После строительства и реконструкции пусковой комплекс станет четырехполосной автодорогой и будет соответствовать II технической категории вне населенных пунктов и магистральной улице общегородского значения регулируемого движения в населенных пунктах. Проезд будет бесплатным.

В рамках проекта построен участок дороги длиной 12 км и реконструировано 11 км автодороги А-107 Московского малого кольца с расширением проезжей части до четырех полос движения.

Проектом предусматривается строительство и реконструкция 24 мостовых сооружений: 9 мостов, 12 путепроводов и 5 транспортных развязок.

На участке обустроят развязки на пересечении с автодорогами М-1 «Беларусь», обходами города Звенигорода, Волоколамским и Пятницким шоссе и трассой М-10 «Россия».

10 ноября 2017 года было открыто движение по участку пятого пускового комплекса ЦКАД в обход г. Звенигорода. Длина участка — более 3,6 км, он включает в себя мост через реку Москву и две многоуровневые развязки.

Проект находится в высокой степени готовности. В 2018 году запустили движение на большинстве участков, в том числе открыли путепровод через Пятницкое шоссе.

Всего в рамках строительства ЦКАД возведут 34 развязки, 278 мостов, путепроводов и эстакад. Магистраль оборудуют современной автоматической системой управления дорожным движением, станциями метеонаблюдения, вертолетными площадками, стоянками для отдыха водителей и придорожным сервисом.

Реализацию проекта планируется завершить в 2021 году.

Нетипичные решения

К-элемент

Одна из дорог обязательно состоит из трёх сегментов, два из которых представляют собой дороги для движения каждый в свою сторону, а третий — выделенную полосу, при этом на перекрёстке центральная полоса «меняется» с одной боковой. Также есть частные случаи ухода выделенной полосы на второстепенную дорогу (улица Вавилова) с выделением бульвара (Нахимовский проспект).

Преимущества:

1. Выделенный цикл для ОТ совмещён с левым поворотом из двух полос.
2. Левый поворот проходит с оттянутым разворотом далее через центральную полосу.

Недостатки:

1. Необходимо учитывать строение окрестных улиц.

Нетипичные решения

К-элемент

Одна из дорог обязательно состоит из трёх сегментов, два из которых представляют собой дороги для движения каждый в свою сторону, а третий — выделенную полосу, при этом на перекрёстке центральная полоса «меняется» с одной боковой. Также есть частные случаи ухода выделенной полосы на второстепенную дорогу (улица Вавилова) с выделением бульвара (Нахимовский проспект).

Преимущества:

1. Выделенный цикл для ОТ совмещён с левым поворотом из двух полос.
2. Левый поворот проходит с оттянутым разворотом далее через центральную полосу.

Недостатки:

1. Необходимо учитывать строение окрестных улиц.

Виды бессветофорных развязок для примыкания шоссе

Трубовидная

Трубообразная

Двухуровневая развязка, один из левых поворотов выполнен как правый на 270 градусов. Разворот в базовой конфигурации невозможен. При строительстве развязка требует сооружения всего одного прямого пересечения. Такая развязка наиболее популярна, в частности, на МКАД.

T-образная

T-образная

В T-образной развязке левые повороты выполняются на отдельных уровнях при помощи эстакад или туннелей. По сравнению с трубовидной повороты более плавные, отсутствует поворот на 270 градусов, что удобно для скоростного движения. Однако необходимость сооружения двух изогнутых эстакад для левых поворотов усложняет и удорожает строительство. Разворот в базовой конфигурации невозможен.

Y-образная

Y-образная

В Y-образной развязке встречные направления движения разводятся на расстояние, после чего от прямых направлений отводятся дороги для левого поворота. По сравнению с Т-образной развязкой левые повороты требуют сооружения трех коротких путепроводов.

Полуклеверная

Полуклеверная

Двухуровневая развязка, в которой оба левых поворота выполнены как правые на 270 градусов. В базовой конфигурации возможен разворот на примыкающей дороге. Возможен присущий клеверной развязке конфликт потоков из-за расположения въезда перед выездом. При строительстве развязка требует сооружения всего одного прямого пересечения, при продлении дороги возможна достройка до клеверной.

Виды светофорных развязок

Светофорная

Образуется путём пересечения под произвольным углом (обычно прямым) двух и более дорог. Термин «развязка» употребляют только при сложном светофорном цикле, наличии других дорог для поворотного движения или запрете следования в одном из направлений.

Преимущества

1. Простота светофорных циклов
2. Возможность выделить отдельный цикл для пешеходов

Недостатки

1. Проблема левого поворота при интенсивном движении на одной из дорог
2. При интенсивном движении время ожидания зелёного может достигать 10 минут (Например, ранее на Кудринской площади)
3. При большом трафике есть большой риск возникновения дорожных «пробок»

Светофорная с карманом для разворота и левого поворота

Такая развязка устраивается в случаях, когда на одной из улиц уже есть разделение потоков.

Преимущества

1. Простота светофорных циклов.
2. Используется имеющееся место на старом перекрёстке.

Недостатки

1. Перегруз дороги, на которой устроены «карманы», может создать «пробки». Например, в районе конечной станции «Профсоюзная» общественный транспорт после высадки не успевает сразу перестроиться в 3 ряда, что приводит к неразберихе
2. При левом повороте (а иногда и при развороте) необходимо стоять на минимум двух «красных» (для решения этой проблемы обычно разрешают правый поворот на красный).
3. Ухудшается положение пешеходов за счёт сокращения цикла или ликвидации фактически бессветофорного перехода. Такую развязку часто строят вместе с подземным переходом.
4. Необходимо убирать помехи для видимости пешеходов, либо создаётся опасность правого поворота.

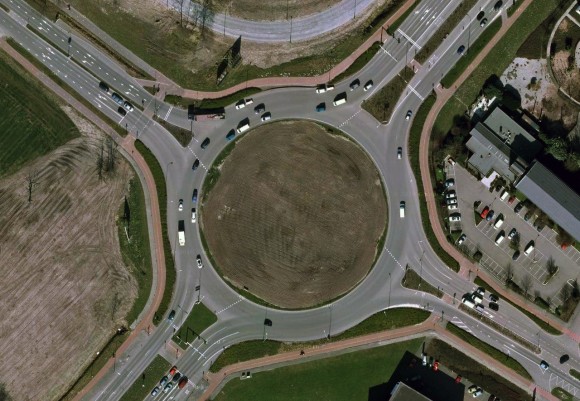

Круговая

Основная статья: Круговой перекрёсток

Основана на том, что вместо перекрёстка строится круг, на который можно въезжать и съезжать в любом месте.

Преимущества

1. Количество светофорных циклов снижается до минимальных двух (на пешеходный переход и проезд машин), иногда светофоры упраздняются вообще
2. Нет проблемы левого поворота (при правостороннем движении)
3. Возможно ответвление и более четырёх дорог

Недостатки

1. Не может дать приоритет какой-либо (главной) дороге; применяется, как правило, на дорогах сходной загруженности.
2. Высокая аварийная опасность
3. Необходимость чётко учитывать потоки пешеходов
4. Требуется много лишнего места
5. Пропускная способность ограничена длиной окружности
6. Не более 3 полос движения
