Замена регулятора напряжения на ваз 2114

Поломка генератора – как определить?

Поломка генератора влечет за собой большие неприятности – из строя могут выйти электроприборы, сокращается срок службы аккумулятора. Так, если из строя вышло реле регулятора напряжения, генератор может выдавать напряжение большей мощности, чем требуется. Это может привести к проблеме в правильных показаниях электроприборов, а также в работе освещения автомобиля.

Для самостоятельной проверки работоспособности генератора вам нужен будет тестер и помощник. Первым делом вставьте ключ в зажигание и заведите автомобиль. На приборной панели должен светиться индикатор аккумулятора, который указывает на низкий заряд или разрыв цепи. Необходимо прогреть автомобиль до рабочей температуры и включить все возможные приборы в нем.

Потом возьмите тестер и проверьте напряжение на клеммах аккумулятора. В это время ваш напарник должен держать ногу на педали газа и поддерживать 3000–3500 об/мин двигателя. Напряжение на тестере в автомобиле ВАЗ 2114 с нормальным рабочим генератором должно быть не меньше 12–13 Вольт. Если напряжения меньше, необходимо приступать к детальной проверке устройства. Срочный ремонт требуется и в том случае, если сила тока больше 14,7 Вольт. Это касается не только автомобиля ВАЗ 2114, но и других легковых машин.

При проверке работы генератора нужно прислушаться к его звуку. Наличие характерного гула или шума от трения ремня свидетельствует об износе его подшипника, в таком случае необходим полный ремонт устройства. Также довольно часто оказывается плохим контакт массы на генераторе автомобиля, потому как провод расположен в ВАЗ 2114 достаточно низко. Во время дождливой погоды на него попадает вода, из-за чего происходит окисление контактной клеммы.

Еще одной причиной слабого напряжения может быть обтянутый или достаточно изношенный ремень генератора. В результате генератор может не выполнять необходимое количество оборотов для поддержания электропитания в норме. В этом случае необходимо его натянуть или заменить. Работа по натяжке или замене ремня генератора не отнимет у вас много времени, а также не требует наличия определенных технических навыков.

Как работает трехуровневый регулятор напряжения?

И так, мы уже выяснили, что трехуровневые регуляторы напряжения, вместе со всем установочным комплектом, предназначаются для автоматического поддерживания напряжения на зажимах автомобильного генератора переменного тока. Такие устройства монтируются на транспортные средства, обмотка генераторов которых включается в плюсовую цепь. Кроме того, существует еще один тип трехуровневого регулятора, в комплект которого, кроме стандартных составляющих, входит также набор щеток или интегральный блок с проводкой. Сам регулятор монтируется непосредственно на борт машины, а щеточный узел (или панель с проводкой) – в генератор.

Наиболее современные и «продвинутые» модели таких регуляторов обладают функцией безопасного старта. Так как ток в обмотках возбуждения соответствует значению в 5 Ампер или даже выше, то при пуске мотора такой уровень электропотребления приводит к существенному снижению мощности. В устройство регулятора включается собственный полупроводниковый ключ, отключающий обмотки генератора в случае отсутствия стабильного напряжения на выходе.

Электронная конфигурация данного вида регуляторов, имеет тумблерный выключатель трехпозиционного уровня, предназначенный для настройки требуемых параметров сети автомобиля. Переключение уровней выполняется с помощью встроенного в регулятор трехпозиционного тумблера, соответственно со следующими условиями использования автомобиля:

Уровень «min» – соответствует 13,6 Вольта и применяется для работы в условиях высоких температур окружающей среды (больше +20оС ), или при «тяжелой» эксплуатации автомобиля (городские пробки, длительные подъемы в горной местности и т.д.);

Уровень «норма» (среднее положение переключателя) соответствует показателю в 14,2 Вольта и предусматривает использование транспортного средства при окружающей температуре от 0?С до 20?С;

Уровень «max» (14,7 Вольта) – рассчитан на работу в условиях отрицательных температур окружающей среды; при необходимости подзарядки сильно разряженного аккумулятора, что вызвано подключением различных потребителей тока (телевизор, магнитола и т.д.) при неработающем моторе; после длительной стоянки.

Главной отличительной чертой трехуровневого генератора есть наличие нового реле. Его работоспособность и качество значительно выше, чем у стандартной детали, что позволяет трехуровневому регулятору делать напряжение более стабильным, защищая всю электрическую систему автомобиля от резких перепадов в сети.

Мнение о регуляторах “Энергомаш” для ВАЗ-2110

Трехуровневый регулятор напряжения (ВАЗ-2110) хорошо подходит для водителей, которые используют автомобиль в тяжелых условиях. В данном случае есть возможность длительное время передвигаться на подъеме в гору. Также повышается эффективность в жаркое время года. В результате заводить автомобиль становится гораздо проще. При этом аккумулятор остается заряженным полностью очень длительное время. Минимум регулятор “Энергомаш” для ВАЗ-2110 способен выдавать напряжение на уровне 13.6 В. В свою очередь, на максимуме выдерживается 14.7 В. Как и предыдущая модель, данный регулятор является довольно компактным. Номинальный ток он выдерживает 5 А, а стоит это устройство на рынке примерно 450-600 руб.

СТОИТ ЛИ ДЕЛАТЬ РЕГУЛЯТОР САМОСТОЯТЕЛЬНО

Если вы плохо знакомы с электроникой, тогда осуществить подобную затею будет достаточно сложно.

Как мы уже упоминали ранее, главным элементом схемы является некое количество диодов. Поиск трехступенчатых переключателей для них достаточно проблематичен. Помимо этого, нужно правильно рассчитать и поставить радиаторы для охлаждения. В ином случае значительно повышается риск перегорания диодов.

В процессе разработки регулятора понадобятся длинные провода, потому что подключение осуществляется непосредственно к прибору через крышку.

Дополнительно понадобится сделать или найти подходящий корпус из пластика для такого оборудования. Все внутренности должны быть надежно закреплены внутри устройства.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Сколько моторного масла в ВАЗ 2114

Тугое рулевое управление на ваз 2107

Система охлаждения ваз приора 16 клапанов

Регулировка ремня генератора ваз 2131

Ваз 2110 при нажатии на газ машина захлебывается инжектор

Как менять колодки на ваз 2112

В гофре воздушного фильтра масло, ВАЗ 2112, 16 клапанов, какие причины и что надо делать в этом случ…

Замена радиатора на ваз 2110. Замена своими руками

Преимущества применения трехуровневого реле и особенности его установки

На практике распространение получили трехуровневые регуляторы, предназначенные для 9-й и более старшей моделей ВАЗ. Это обусловлено тем, что замена штатного реле на трехуровневое даёт такие преимущества:

• стабилизацию работы сигнализации при сильных морозах;
• увеличение яркости свечения фар и ламп салонного освещения;
• резкое наращивание эффективности функционирования обогревателя;
• увеличение скорости работы стеклоподъемников.

Довольно распространены комплекты для вазовских “десяток” и 14-й модели, встречаются и устройства для “Волг” и “Газелей”. Их применение на этих автомашинах дает аналогичный эффект.

Трехуровневый реле-регулятор приобретается в форме готового к установке комплекта, в состав которого включена подробная иллюстрированная инструкция. Основные элементы комплекта — контактная группа, собственно реле с переключателем движкового типа для выбора напряжения стабилизации и соединительные провода.

Перед началом работ по замене целесообразно зарядить аккумулятор и затем отключить его минусовую клемму.

Контактная группа нового устройства монтируется непосредственно на посадочные места предварительно демонтированной старой, установка не требует применения переходников и прочих вспомогательных элементов. Соединительный провод протягивается через крышку генератора (может потребоваться пропилить в ней отверстие требуемого размера), а само реле крепится на свободную крепежную шпильку с ориентацией клеммами вниз. При установке дополнительно проконтролируйте наличие надежного контакта на массу. После монтажа и сборки генератора проверяем его.

Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://oldoctober.com/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Описание конструкции >>> Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Back2life › Блог › Трехуровневый регулятор напряжения. ВАЗ 2114. Установка. Ремонт.

Всем Привет! Это мой первый опыт в написании «блога» так что строго не судите))) Этой зимой часто приходилось оставлять авто возле подъезда а не в гараже как было ранее, соответственно низкая температура и редкие поездки сыграли злую шутку с АКБ. После первой подзарядки спустя АКБ был вновь разряжен. Стал я искать в срочном порядке причины таких разрядок моего АКБ. Так как езжу я не часто принял решение установить трехуровневый регулятор напряжения в генератор своего авто.

УСТАНОВКА. Авто у меня ВАЗ 2114 2010 г.в. 8 кл. инж., и генератор у него десяточный на 90 А. Купил на авто рынке у знакомого продовца за 180 грн данный девайс. Номер на мой генератор – 67.3702-02.

Первым делом необходимо снять минусовую клемму с аккумулятора, далее необходимо ключом на 10 открутить силовые контакты и снять их с болта, и отключить клемму лампы заряда АКБ. Что бы снять черный пластиковый чехол необходимо с трех сторон потянуть за защелки и в это же время отсоединить его в сторону. Далее мы увидим место посадки родного регулятора напряжения. Откручиваем плоской отверткой два винта и отсоединяем скрытую на первый взгляд клемму. В обратном порядке устанавливаем щёточный узел нового трехуровневого регулятора на место, закручиваем два винта, провода в оплетке протягиваем через защитную крышку, (при необходимости делаем отверстие в ней, мне не пришлось) предварительно открутив от самого блока регулятора, устанавливаем защитную пластиковую крышку на свое место до щелчка и присоединяем силовые клеммы на место. К блоку управления прикручиваю ранее открученные провода

ВНИМАНИЕ! Не перепутайте их! Сам блок управления я прикрутил к корпусу (винтом М3х12 и гайкой М3) авто прям над генератором зачистив от краски внутреннюю часть корпуса. Далее подключаем минусовую клемму к АКБ и все готово

После выполнения замеров мультиметром — все четко, как и написано в инструкции на зажимах «Гены» — 13.6 В, 14,2В и 14,7 В.

РЕМОНТ. Спустя 3 недели в один прекрасный день у меня загорелся на панели поломок сигнал аккумулятора. В чем же проблема ? Он полностью перестал работать. Я установил обратно родной регулятор напряжения и о чудо машина работает сигнал АКБ горит в пол накала, при нажатии на педаль – газа – гаснет, а на холостых хоть и плохо но виден его свет. Беру в руки мультиметр и начинаю проводить измерения – и получаю на холостых оборотах 12,7 В при включении ближнего света, вентилятора на поз «1» и магнитолой — напряжение падает на 11,6 В. Данные измерения тоже ужасны т.к. на исправном авто напряжения на холостом ходу авто с включённым ближним светом должно быть не менее 13,7-13,8В. Я начинаю грешить на новый купленный регулятор напряжения и иду на авторынок, покупаю еще один точно такой же трехуровневый регулятор напряжения с договоренностью его вернуть в течении двух трех дней если он не будет работать. Продавец не против но говорит что данные регуляторы работают без нареканий но есть и хуже завод производитель с подобной линейкой регуляторов дешевле на 50 грн. Еду домой, устанавливаю его за 5 минут и он не работает – ответ для меня – очевиден и я подробно фотографирую диодный (выпрямительный) мост и еду на авто рынок опять. На авторынке я в автомагазине покупаю новый диодный мост сравнивая его с фотографиями на телефоне. Новый диодный мост на мой генератор стоял 170 грн. Диодный мост можно, но я категорически не рекомендую устанавливать на генератор не снимая его с авто. Снимал я гену на улице без ямы и подъемника и с установленной защитой двигателя. Далее я буру ключи 10, 13 и 17, окручиваю натяжитель ремня генератора, откручиваю два болта, снимаю верхнее крепление генератра и снимаю ремень. Что бы достать нижний длинный болт крепления генератора не снимая защиты двигателя необходимо генератор оттолкнуть как можно ближе к радиатору, головкой на 13 с трещоткой откручивать гайку со стороны правого колеса, а с другой стороны держать ключом на 17 сам болт. После с усилием снимаем генератор и несем его на рабочее место. Что бы снять не работающий диодный мост необходимо плоской отверткой открутить 3 винта и затем снять с направляющих сам диодный мост

Не в коем случаи не потерять текстолитовые шайбы изоляторы, без них никак! Это очень важно!1

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый  и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

• Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
• Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
• Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.
• Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
• Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
• Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

1. РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
2. Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

• в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
• в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
• при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

https://youtube.com/watch?v=lnpkuDLN8IY

Поломки щеточного механизма

Разделить неисправности можно на два типа: поломка щеток или регулятора напряжения. Замена щеток и реле-регулятора производится без демонтажа генератора. Диагностику можно сделать тоже подручными средствами – парой пальчиковых батареек, АКБ, лампочкой или тестером. Стоимость щеточного узла довольно низкая, поэтому можно не проверять его, а сразу поставить новый и забыть о проблемах. Но если вы загорелись идеей, то диагностика выполняется следующим образом:

• Подключаете питание к регулятору напряжения.
• Лампу накаливания соединяете с щетками.
• При напряжении 12-14 Вольт лампа светится.
• При увеличении до 15-16 Вольт она гаснет.

Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о поломке реле-регулятора. Также стоит упомянуть о признаках изношенности щеток:

• В бортовой сети наблюдается снижение напряжения.
• Зарядка на аккумулятор не поступает.
• Наблюдаются скачки напряжения.

После снятия щеток визуально оцените их состояние – если длина меньше полусантиметра, то можно их смело выбросить

Также обратите внимание на то, как двигаются щетки генератора ВАЗ 2114 в пазах – если есть заедания, то лучше установить новые или капнуть немного чистого масла. Обязательно оценивайте состояние контактных колец на роторе, иногда их нужно шлифовать

После установки новых щеток требуется несколько минут, чтобы они начали нормально работать.

Принцип действия регулятора напряжения (РН)

РН конструктивно представляет из себя электромагнитное реле и последовательно включенную транзисторную схему с сопротивлениями, которые сами последовательно подключены к обмотке возбуждения на статоре генератора. Физический смысл деятельности электронного РН заключается в следующем.

Напряжение генератора нестабильно и изменяется скачкообразно. При его возрастании электрореле включает дополнительное сопротивление, которое ограничивает ток возбуждения и напряжение уменьшается. Если же, наоборот, напряжение падает ниже допустимого значения, реле отключает сопротивление и в обмотке возбуждения возрастает магнитный поток, а напряжение генератора увеличивается. Поскольку все это высокочастотный процесс, то напряжение в автомобильной электросети сохраняется в пределах допустимо стабильного значения.

Если рассматривать РН в практическом смысле, то этот прибор решает следующие задачи:

• это устройство активирует электрогенератор;
• оно осуществляет автономный контроль за выдачей тока переменного значения;
• поддерживает постоянным заданное значение напряжения, независимо от амплитуды колебаний выдаваемых первичными обмотками генератора.

Для генератора модели 9402.3701 который монтируют на ВАЗ 2114 устанавливают регулятор напряжения 611.3702-14. Этот электроприбор монтируется в сборе со щеточным узлом. Технические характеристики РН:

• номинальное напряжение поддерживаемое регулятором — 14,5 В;
• номинальный ток — 5 А;
• максимальный вес — 60 г;
• размер — 66х55х32.

Как определить неисправность?

Признаки наличия поломок в генераторе:

• На приборной панели горит (кратковременно или постоянно) лампа, сигнализирующая о том, что нет зарядки – красный аккумулятор.
• Наблюдается недостаточный или чрезмерный заряд аккумуляторной батареи.
• Фары светят тускло или заметно их моргание, дворники работают нестабильно, постоянно меняют скорость.
• Закипает электролит в АКБ, фары светят ярко, иногда горят лампы.
• Наблюдаются шумы от генератора.

Это краткое описание проблем, но нужно их рассмотреть более подробно, чтобы отремонтировать генератор на ВАЗ 2114. Цена полного ремонта будет не более 1 200 рублей.

ЗАМЕНА РЕГУЛЯТОРА НА НОВЫЙ СВОИМИ СИЛАМИ

Теперь нам нужно разобраться как проводится замена регулятора напряжения ВАЗ 2114. Для начала необходимо понять, что сам он расположен внутри корпуса генератора. Механически он состоит из специального якоря, электромагнита и реле. Чтобы разобрать генератор и снять регулятор нам понадобятся такие необходимые инструменты:

• Набор рожковых ключей;
• Разные отвертки.

Обычно ремонт предполагает полную замену, при этом сам генератор не нужно снимать с машины полностью. Однако сначала нужно не забыть откинуть клеммы с аккумулятора, 12 В немного, но все такие неприятно будет получить удар. После того как машину обесточили нужно снять колпачки с клемм генератора и отверткой открутить их

Теперь нужно аккуратно снять защитный кожух с генератора, на ВАЗ 2114 он снабжен пружинным защелками, важно их не сломать сразу. Теперь будет виден под кожухом регулятор напряжения генератора ВАЗ 2114, нужно открутить его крепления и вытащить его из посадочных мест вместе со щетками

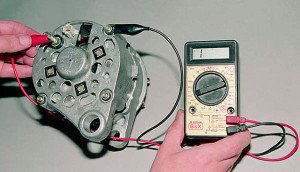

Следующей фазой нашей работы будет проверка его работоспособности. Теперь разберемся как понять, что регулятор напряжения не работает, для этого нам нужны будут такие комплектующие:

• Аккумуляторная батарея;
• Разные провода;
• Обычная лампа на 12 вольта, подойдет что угодно из сети машины.

Саму лампочку нужно посредством проводов замкнуть на щетки генератора, полярность проводов при этом не имеет значения. Теперь нужно разобраться где минусовая клемма АКБ и подкинуть ее к корпусу реле, а вторую надо замкнуть на выводы регулятора. Если все будет сделано верно, то яркий свет от лампочки будет верным признаком правильной работоспособности всех элементов. Также необходимо знать, что проверка работоспособности нового регулятора проводится точно так же. После того как ремонт будет завершен собрать все нужно строго в обратной последовательности, а аккумулятор желательно поставить на зарядку на время ремонта, чтобы он не потерял свой заряд.
