Меняем тросик сцепления на ваз-2110 самостоятельно: особенности замены

Этапы регулировки троса сцепления ВАЗ-2110

Самостоятельно отрегулировать или заменить трос сцепления можно без особого труда. Для этого понадобятся два ключа – один на 8, другой на 19 и четкое следование инструкции:

сначала откручиваем гайки, которые фиксируют трос сцепления;

извлекаем трос из кронштейна, который его фиксировал, и вытаскиваем его из специального разъема на корпусе коробки передач;

откручиваем болты, фиксирующие защитный кожух педали сцепления. Демонтируем его.

при помощи обычной шлицевой отвертки поддеваем и извлекаем специальную стопорящую скобу;

вытаскиваем металлический палец с концом троса сцепления;

переходим в салон ВАЗ-2110 и при помощи ключа на 8 откручиваем крепления опорной пластины, а затем ее демонтируем;

тянем за трос сцепления на себя, пока он полностью не окажется внутри салона автомобиля;

при помощи специального регулировочного болта необходимо зафиксировать педаль сцепления. Максимально допустимая ее высота над полом автомобиля не должна превышать 13 сантиметров. Оптимальным является расстояние 11-12 сантиметров;

теперь следует установить на место все снятые для регулировки или замены троса детали в обратной последовательности.

Таким образом, был проведен несложный процесс замены и последующей регулировки троса сцепления. В итоге передачи будут переключаться без усилий, и Вы можете полностью контролировать скорость движения своей машины.

Вердикт

Некондиционное поведение педального узла Гранты является неисправностью, которую желательно устранить в короткие сроки. Дело может быть как в приводе, который здесь является тросовым, так и непосредственно в узле, связывающем двигатель и коробку.

Чаще всего проблема кроется в расплетенном тросе или его ограниченной подвижности в рубашке. Устранить подобную проблему можно заменой тросика и/или его смазкой маслом, силиконом или WD-40. Нередко в смазывании нуждается вал вилки.

Реже неполадку вызывает деформированная или треснутая вилка. Износ лепестковой пружины в состоянии радикально изменить величину усилия, необходимую для страгивания педали. Новое сцепление также может вызывать тугой ход.

Всем привет! Собтна проблема: В течении дня становиться тугая педаль сцепления. Причем с утра на холодную она нормально ходит. но стоит постоять в пробке становиться очень тугая и начинает скрипеть. В чем проблема ? Чем лечить ?

Comments 23

Ребяты, такой вопрос. Педаль сцепления щелкает, хрустит…не знаю как это правильно назвать. При нажатии и при отпускании. Бесит. Как можно вылечить? Задолбала эта хрень. При каждом нажатии и при каждом отпускании педали. Это же сколько раз за день я это слышу…

Это механизм автоматической регулировки сцепления в действии.

спсиб что сказал, у меня таже херь

Это механизм автоматической регулировки сцепления в действии.

Как его корректировать что бы не было этого шума?

Ребяты, такой вопрос. Педаль сцепления щелкает, хрустит…не знаю как это правильно назвать. При нажатии и при отпускании. Бесит. Как можно вылечить? Задолбала эта хрень. При каждом нажатии и при каждом отпускании педали. Это же сколько раз за день я это слышу…

расстояние между вилкой выключения сцепления и поводком. Расстояние L должно составлять 27 миллиметров;

Как можно исправить? Отпиши если делал подобную операцию. Я туда не залазил еще…даже не смотрел. Просто вспомнил этот факт

Многие владельцы Лада Гранта, Калина и Приора замечают скрип педали сцепления. Причем, данная проблема может возникнуть уже после первых километров пробега. Расскажем про возможные причины этого недуга, а также про способы решения.

Замена троса сцепления на ВАЗ 2110

В большинстве случаев, поломка МКПП на «десятке» не связана с какими-то серьёзными проблемами в самой коробке. Наиболее часто ломающийся узел в МКПП «десятки» – это трос сцепления, который может быть заменён своими силами. Поэтому далее мы поговорим о том, как правильно делается замена троса сцепления (см. видео «Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112» ниже).

Почему педаль сцепления проваливается?

На «десятке», имеющей солидный пробег, нередко начинает проваливаться педаль сцепления, и причин тому может быть две:

• Разрыв троса сцепления;
• Неисправность вилки включения сцепления.

Разрыв троса сцепления на ВАЗ-2110 случается при неправильной длительной эксплуатации автомобиля, например, в экстремальных условиях. Данная деталь починке не подлежит, а потому её просто заменяют. Как открыть капот, если порвался трос? При этом, даже при обрыве троса сцепления, можно доехать до нужного места и без буксирования. Для этого необходимо выставить первую передачу, завести автомобиль и начать движение. Переход с одной передачи на другую, в данном случае, происходит при ритмичном нажатии «на газ» и выставлении нейтральной передачи. Доехав до нужного места, можно будет произвести замену троса сцепления, без снятия коробки переключения передач.

Если же пришла в неисправность вилка сцепления, то потребуется демонтаж МКПП.

Процесс замены троса сцепления

Заменить трос сцепления на «десятке» по силам даже неопытному автолюбителю. Впрочем, если внимательно изучить руководство по ремонту, прилагающееся к автомобилю, то там есть чёткое указание, что вначале следует демонтировать стеклоочиститель, и снять панель под дворниками (так называемое жабо). После того, как эти детали будут сняты, можно переходить к процедуре замены троса сцепления.

ДЕМОНТАЖ РАЗОРВАННОГО ТРОСА

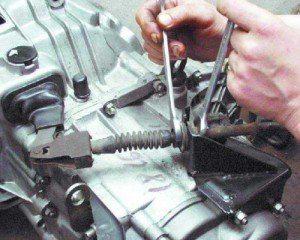

• Используя два ключа «на 19», разорванный трос демонтируется из кронштейна, располагающегося на коробке передач, откручиванием гайки, удерживающей его;
• Вслед за тем, как натяжка троса будет ослаблена, его вытаскивают из крепления;
• Одной рукой фиксируют вилку сцепления, а другой – вытаскивают трос.

ОТКРУЧИВАЕМ ТРОС ОТ ПЕДАЛИ СЦЕПЛЕНИЯ

Если панель под дворниками и стеклоочиститель были заранее сняты, то дальнейший демонтаж троса будет происходить только в двигательном отсеке. Связано это с тем, что доступ к кожуху, защищающему педаль сцепления, оказывается открытым. Располагается же этот кожух рядом с гидравлическим усилителем тормозов.

• Отвинчиваем, с помощью крестовой отвёртки, крепёжные винты кожуха, и демонтируем его;
• Той же отвёрткой, нужно зацепить и вытащить из посадочного мета стопорную скобу, которая фиксирует головку троса на педальной втулке;
• Демонтируем трос.

Если панель под дворниками и стеклоочиститель не были заранее сняты, то стопорную скобу придётся снимать непосредственно из автомобильного салона, а не из двигательного отсека. Эта работа очень неудобная, но, тем не менее, выполняется она так:

• Приподнимают педаль сцепления до самой верхней точки её траектории, после чего демонтируют скобу, а после этого и сам трос;
• Используя ключ «на 8», скручивают опорную пластину, и вытягивают трос в автомобильный салон.

МОНТАЖ НОВОГО ТРОСА СЦЕПЛЕНИЯ

1. Демонтируют втулку, расположенную на пальце педали сцепления – на нёе был надет старый трос (если втулка сильно изношена, то её следует поменять);
2. С помощью литола, выполняют смазку поводка троса и пальца педали сцепления;
3. Конец троса сцепления продевается из салона машины в отсек двигателя;
4. Закрепляют трос на педали;
5. Выполняют зацеп троса и вилки включения сцепления;
6. Закрепляют трос в кронштейне на коробке передач.

Как отрегулировать трос сцепления

После того, как была выполнена замена троса сцепления на ВАЗ 2110, необходимо выполнить его регулировку. Смысл этой процедуры состоит в том, чтобы настроить правильный ход педали. Свободный ход педали, который измеряется расстоянием от пола автомобиля до её верхней точки, должен быть в диапазоне 12.5 – 13 см. Если такие замеры делать не очень удобно, то рекомендуется просто отрегулировать педаль сцепления так, чтобы она была вровень с остальными педалями.

• Немного откручиваем гайки, фиксирующие трос (они находятся на кронштейне коробки передач);
• Используя регулировочные гайки, регулируют расположение наконечника троса, фиксируя его и проверяя траекторию движения и положение педали сцепления;
• После того, как педаль будет отрегулирована, закручивают крепёжные гайки.

На этом, все этапы регулировки, полагающиеся после замены троса сцепления, закончены.

Видео: Как снять и отрегулировать трос сцепления на ВАЗ 2110, 2111, 2112

Замена сцепления ВАЗ 2110, 2111, 2112

ВАЗ 2110, 2111, 2112

• двигатель ВАЗ 2110, 2111, 2112
• кузов и внешний тюнинг ВАЗ 2110, 2111, 2112
• салон марка ВАЗ 2110, 2111, 2112
• тормозная система ВАЗ 2110, 2111, 2112
• автозвук в ВАЗ 2110, 2111, 2112
• подвеска ВАЗ 2110, 2111, 2112
• кпп, сцепление и трансмиссия ВАЗ 2110, 2111, 2112
• рулевое управление ВАЗ 2110, 2111, 2112
• фары и освещение ВАЗ 2110, 2111, 2112
• электрика и электроника ВАЗ 2110, 2111, 2112
• полезные статьи ВАЗ 2110, 2111, 2112

новости — ВАЗ 2110, 2111, 2112

Сборка и дефектовка КПП ВАЗ 2110, 2111, 2112

• кпп
• вторичный вал
• картер

фары Bosch

вентиляция салона

сиденья

• мотор печки
• термостат печки

• стартер
• редукторный стартер
• модуль зажигания

• рулевая рейка
• рулевой демпфер

• подсветка бардачка
• плафон салона
• подсветка блока САУО

• задний бампер
• передний бампер
• бампер RS

• прокладка ГБЦ
• притирка клапанов

Принцип работы тросика

В автомобилях ВАЗ модели 2112 установлен стандартный для изделий Волжского автозавода механический привод сцепления. Его отличительные особенности:

• конструктивная простота;
• дешевизна;
• легкость обслуживания;
• приличная выносливость.

Педаль размещается в самом салоне, и ее нажатие приводит в движение вилку сцепления. Усилие передается именно нашим тросиком.

На противоположном от ножного привода конце располагается крайне простое регулировочное устройство, позволяющее выставить длину хода педали. Оно представляет собой две гайки, навинченные на конец тросика. Найти его нетрудно – посмотрите на область, где размещена вилка сцепления. Верхняя гайка отвечает собственно за регулировку, а нижняя предупреждает ее самопроизвольное раскручивание.

Принцип действия механизма таков – сидящий за рулем человек нажимает педаль ВАЗ, та натягивает тросик, который, в свою очередь, увлекает за собой вилку. Последняя сдвигает выжимной подшипник, в результате чего он надавливает на корзину. В итоге сцепление отключается.

Инструкция по самостоятельно замене

Зачем же платить, если все работы по смене компонента трансмиссионной системы можно выполнить самостоятельно? Разумеется, если вы не имеете опыта в этом, то лучше доверьте это дело специалистам. Но если следовать инструкции, то никаких проблем с заменой быть не должно.

Готовимся к замене

• новое сцепление для вашего автомобиля;
• набор гаечных ключей, потребуются также и торцевые ключи;
• отвертка;
• ломик;
• домкрат;
• кирпичи.

Поэтапная инструкция

Итак, если вы решили поменять устройство сцепления своими руками, но не хотите при этом возиться с демонтажем КПП, то мы рассмотрим процесс замены без снятия коробки. Приступим:

1. Открутите винты крепления левого колеса вашего авто и поставьте на домкрат переднюю часть ВАЗ 2110. Чтобы обезопасить себя, подставьте под кузов авто кирпичи. Также под задние колеса подставьте противооткатные упоры.
2. Далее, вам нужно полностью снять колесо и открутить несколько винтов крепления, которые держат шаровую опору.
3. После снятия колес откройте капот и отключите аккумуляторную батарею. Для этого достаточно будет снять минусовую клемму с АКБ. Это делается для того, чтобы предотвратить короткое замыкание в ходе проведения ремонтных работ.
4. Теперь вам необходимо демонтировать корпус воздушного фильтрующего элемента. Это нужно сделать для того, чтобы получить доступ к винтам, при помощи которых коробка передач крепится к двигателю внутреннего сгорания.
5. Если есть защита двигателя, то приступим к ее снятию. Открутите по периметру защиты мотора все винты и снимите ее.
6. Открутите длинный винт, при помощи которого крепится стабилизатор поперечной устойчивости.
7. Теперь приступим к одному из самых ответственных моментов в этом рабочем процессе. Если вы решили не производить демонтаж коробки передач, то вам все равно потребуется отодвинуть агрегат в сторону. Для того чтобы агрегат мог свободно перемещаться, необходимо демонтировать левый брызговик. После этого открутите все болты шаровой опору.
8. Далее, отведите левую стойку за колесный привод. Иначе сдвинуть коробку передач не получится.
9. После этого вам потребуется отключить два разъема от коробки передач. Справа от агрегата есть пластина, отвечающая за крепеж реактивной тяги. К слову, другая часть пластины находится у рычага переключения скоростей. Запомните визуально место крепежа реактивной тяги, иначе потом вам придется попотеть, чтобы подогнать селектор агрегата в рабочее положение.
10. Когда разъемы отсоединены и реактивная тяга демонтирована, коробка передач, по сути, освобождена от основных креплений. Теперь вам нужно отсоединить ее непосредственно от двигателя внутреннего сгорания. Здесь воспользуйтесь гаечными ключами и отсоедините несколько болтов (обычно их не больше трех) и одну гайку.
11. Теперь необходимо демонтировать заднюю подушку, которая, собственно, и крепит коробку передач к мотору. Это следует сделать так, чтобы мотор не был сильно отпущен, поэтому ДВС лучше подставьте на домкрат или на опоры.
12. То же самое нужно проделать и с коробкой передач, предварительно отодвинув ее на необходимое расстояние. Здесь вам может потребоваться помощь, поскольку одному передвинуть агрегат и подставить под него опоры будет нелегко. Кроме того, все нужно делать аккуратно, чтобы не допустить механических повреждений агрегата.
13. Теперь у вас есть доступ к механизму сцепления. Замените его, после чего произведите сборку всех деталей в обратной последовательности. Плотно затяните винты крепления коробки передач к двигателю. Заменив сцепление, нужно сделать центровку диска.

Причины износа

Основная причина поломки данного элемента – длительное эксплуатирование автомобиля ВАЗ 2110 в плохих условиях. Например, машина застряла в сугробе, водителю приходится часто газовать, что сказывается на состоянии детали.

Отдельно следует сказать о правильности эксплуатирования машины. При резком старте на повышенных оборотах либо при регулярном передвижении, когда нога стоит на педали сцепления, из-за чего возникает пробуксовка – также является фактором износа. Эксплуатационные причины не единственные. Износ тросика может произойти ранее положенного срока из-за следующих факторов:

• монтаж тросика низкого качества;
• проведение ремонтных работ с допущением множества ошибок;
• игнорирование первых признаков, свидетельствующих о поломке.

Нужно учитывать каждый фактор, чтобы избежать непредвиденных повреждений и трат.

Советы профессионалов

1. Регулярно проводите технический осмотр транспорта. Эта манипуляция позволит выявить будущие поломки и устранить неисправности на ранней стадии развития.
2. Своевременно реагируйте на возникающие признаки. Не следует эксплуатировать автомобиль с изношенными деталями.
3. При ремонте используйте только новые и качественные запчасти.
4. Лишний раз потратьте немного и доверьте работу квалифицированным механикам, если не знаете, как снять тросик сцепления машины ВАЗ 2110.
5. Для продления срока службы тросика сцепления систематически смазывайте его специальным веществом с помощью шприца, который предусмотрен для данной процедуры. Эта особенность позволит предотвратить перетирание элемента.

Внимательно следите за состоянием своего автомобиля. Своевременное обслуживание продлит срок эксплуатации транспорта.

http://mylada.net/remont/zamena-trosa-scepleniya-na-vaz-2110.htmlhttp://luxvaz.ru/vaz-2110/58-zamena-trosika-scepleniya.htmlhttp://carnovato.ru/zamena-trosika-sceplenija-regulirovka/http://portalvaz.ru/zamena-trosa-scepleniya-vaz-2110-svoimi-rukami/http://vaz-2110.ru/podveska/zamena-trosa-stsepleniya-na-vaz-2110.html

Почему так происходит?

Вообще, тросик – это весьма надежный элемент, и сломать его достаточно трудно. Как правило, такая поломка происходит вследствие большой нагрузки на деталь (либо автомобиль проехал более 300 тысяч километров). Главный симптом неисправности – провалившаяся педаль сцепления. Также отметим, что такой признак наблюдается при поломке вилки включения сцепления. Ее ресурс на порядок меньше. Но в любом случае без сцепления можно доехать до сервиса самостоятельно. Для этого автомобиль заводят на первой передаче и начинают движение вместе с запуском мотора. Переключение на следующую скорость производится с перегазовкой. Добираясь до места ремонта, избегайте крупных перекрестков. Иначе вы заглохнете «на передаче».

Устройство

На современных автомобилях вилка сцепления приводится в действие гидравлическим приводом. Задействуется главный и рабочий цилиндр сцепления. На ВАЗ-2110 эта вилка двигается механически, при помощи тросика (так же, как и акселератор). Сам привод сцепления состоит из нескольких элементов:

• Оболочка троса.
• Кронштейны крепления.
• Нижний наконечник оболочки троса.
• Регулировочная гайка.
• Защитный чехол тросика.
• Верхний наконечник оболочки.
• Упорная пластина.
• Уплотнитель.

Весь механизм управляется педалью сцепления. Она подвешена на отдельном кронштейне. Нажимая на нее, водитель двигает вилку сцепления. Та в свою очередь отсоединяет коробку от маховика двигателя при помощи корзины и фрикционного диска. После включения нужной передачи под действием возвратной пружины педаль перемещается вверх. Фрикционный диск входит в зацепление с маховиком. Передача крутящего момента производится на коробку, а затем — на ведущие колеса. Привод имеет достаточно простое устройство, поэтому владельцы часто не сталкиваются с проблемой замены тросика. Однако если его оборвало, вы это заметите сразу. Передачи не будут нормально включаться.

Как поменять тросик сцепления на ВАЗ 2114 лучшая инструкция

Здравствуйте уважаемые читатели, в этой статье я расскажу вам о том, как поменять тросик сцепления на ваз 2114. Большинство российских автовладельцев привыкли самостоятельно проводить несложный ремонт собственного автомобиля, а не пользоваться услугами автосервисов и гаражных мастеров. Если вам приходилось выполнять ремонт на машине сложнее, чем замена пробитого колеса, то это дело окажется вам по плечу.

Когда приходит срок

Следует отметить, что тросик сцепления на ваз 2114 является расходным материалом, а его износ довольно частое явление на автомобилях этой серии. Конденсирующаяся влага приводит к коррозии и быстрому износу, а перетёртые стальные нити служат причиной заклинивания троса в рубашке.

Но цена качественного торса довольно демократична, а ремонт можно провести самостоятельно. Определить неисправность троса довольно просто, при нажатии на педаль она может полностью или частично не возвращаться на место. Для того чтобы педаль вернулась на место приходится нажимать на неё по нескольку раз. В этом случае сцепление не полностью включается, машина начинает буксовать, при резком нажатии на педаль газа двигатель хорошо развивает обороты, но машина практически не ускоряется. Если на вашем автомобиле проявились эти признаки, то пора задуматься о замене тросика сцепления. Обрыв тросика явление достаточно редкое, в этом случае сцепление при выжатой педали просто не выключается. Замена троса сцепления подразумевает под собой проведение ремонтных работ и последующую регулировку. Если вы проводите эту работу впервые, то предварительно лучше ознакомиться с предложенными на сайте фото и видео материалами. Не пугайтесь, в этих операциях нет ничего сложного.

Что потребуется

При проведении работ не потребуется каких-либо особых инструментов и приспособлений. Замену можно проводить даже на улице, при отсутствии атмосферных осадков, но лучше это делать в гараже или под навесом с хорошим освещением. Для выполнения работ потребуется ключ на 17, пассатижи, новый тросик сцепления, консистентная смазка (самая распространённая Литол или графитовая), линейка для проведения регулировки, трикотажные перчатки и жидкость для преобразования ржавчины «WD-40». Замену можно провести самостоятельно, но лучше пригласить помощника, так будет менять сподручнее и веселее.

Выполнение работ

Открываем капот, и первое что делаем, перед работами — снимаем минусовую клемму с аккумулятора. Это необходимо для того чтобы случайно при выполнении операций не замкнуть клеммы АКБ. Откручиваем ключами на 17 гайки крепления кожуха тросика к кронштейну крепления. Обычно гайки отворачиваются без особого усилия, но если они приржавели и не поддаются, обрабатываем их жидкостью WD-40 и немного подождём.

После того как гайки отвернулись, вытаскиваем рубашку из кронштейна и нижний конец троса из вилки нажимного подшипника. Дальше перемещаемся в салон автомобиля. Убираем коврик и отгибаем ковролин в районе педального узла. Находим место крепления тросика к педали, он надет ушком на крючок. Отсоединяем его и втулку держащую трос. Неисправный трос просто проталкиваем вперёд в сторону двигателя. Вот здесь может потребоваться помощь помощника, обычно трос закисает и для того чтобы вытащить его потребуется залить в кожух немного отработки или моторного масла. Даём маслу немного растечься и начинаем трос разрабатывать в кожухе. Для этого перемещаем его при помощи помощника взад – вперёд со стороны салона и подкапотного пространства. Вытащив повреждённый тросик, на его место устанавливаем купленный новый. Перед установкой следует проверить втулку на износ, а лучше сменить вместе с тросом. Одеваем один конец на педаль, предварительно смазав втулку, а второй заводим в вилку сцепления и крепим рубашку к кронштейну. Работа выполнена и как видим, заменить трос очень просто.

Регулировка

После проведения работ следует провести регулировку полного хода педали сцепления. В ней тоже нет ничего сложного. Заводим машину, включаем первую передачу и потихоньку отпускаем педаль сцепления. Следует заметить, в каком положении педали автомобиль начинает трогаться. Если сцепление начинает схватывать в самом конце то потребуется регулировка, которую выполняется уже знакомыми гайками крепления кожуха. Закручивая или выкручивая гайки добиваемся того чтобы ход педали составлял 12,5-1,5 сантиметров, его измеряем при помощи линейки.

Как все работает

Сцепление(см.Ремонт сцепления ваз 2110 — делаем сами) автомобиля служит для кратковременного отключения двигателя от трансмиссии, затем плавного соединения их.Рассмотрим подробнее его устройство и работу:

• Оно состоит из ведущего (нажимного) диска, ведомого диска, привода выключения, вилки и выжимного подшипника
• Привод отключения сцепления бывает тросовым либо гидравлическим (в нашем случае тросовый)
•  В обоих случаях  предназначение одинаковое — передача усилия от педали к выжимному подшипнику
• Ведущий (нажимной) диск жестко закреплен болтами на маховике. Ведомый диск располагается между маховиком и нажимным диском
•  Он соединяется с первичным валом КПП  шлицевым зацеплением (КПП — коробка переключения передач)

Как эти детали все вместе работают?Чтобы это понять, рассмотрим, что происходит при надавливании на педаль сцепления:

•  При надавливании педали сцепления сперва вообще ничего не происходит (это выбирает свободный ход троса), затем вилка начинает надавливать на выжимной подшипник, подшипник нажимает на края лепестков диафрагменной пружины, расположенной на нажимном диске
• Нажимной диск в результате незначительно смещается в направлении от маховика
• При этом ведомый диск освобождается и перестает быть зажатым между ведущим диском маховиком
• Он проскальзывает между ними
• Таким образом, вращение от коленвала двигателя больше не передается на первичный вал КПП, и вал при этом останавливается
• Что позволяет водителю переключить первую передачу, аналогично и все остальные

На ваз 2110 тросик сцепления принимает в этом непосредственное участие:

• Одним концом он соединяется с рычагом педали, а другим — с рычагом вилки сцепления Надавливание на педаль вызывает перемещение троса в его оболочке
• Тросик тянет рычаг,  и вилка поворачиваясь на оси, давит лапками на выжимной подшипник
• Подшипник же передает это давление на  края лепестков диафрагменной пружины ведущего (нажимного) диска
• Цена тросика сцепления  ваз 2110 составляет примерно 220-280 рублей

Как заменить трос на ВАЗ-2110?

Существует два способа замены порванного привода, один из которых длительнее по времени и требует снятия с авто дополнительных элементов, но выполняется удобнее.

При втором способе ничего с авто снимать не надо и делается все быстрее, хотя удобство выполнения – хуже. При этом алгоритм работ при обоих метода – один и тот же, поэтому рассмотрим, как все делается по первому способу, он все же удобней и тоже не займет много времени:

Автомобиль ставим на ровную площадку или обочину (при выполнении работ в дороге) и обездвиживаем его ручником или противооткатными упорами, положенными под колеса. Смотрим, действительно ли порван трос, или причина провала – в поломке вилки выжимного подшипника. Для удобства работы в подкапотном пространстве можно снять с авто АКБ; Высвобождаем трос в подкапотном пространстве. Если он порван, то можно сразу вытянуть часть его из обмотки просто выведя его из зацепления с рычагом вилкой сцепления. В случае, когда замена выполняется из-за «распушивания», то сначала отворачиваем гайки крепления оплетки троса (они дополнительно являются и регулировочными) от кронштейна крепления, расположенного на корпусе КПП. Берем два ключа на 19 и послабляем их, после чего выводим через прорезь. Затем послабляем две гайки (на 8 и 10) привода выключения сцепления и только после этого вытаскиваем наконечник, для чего рукой поджимаем рычаг вилки и выводим тросик вместе с упорной втулкой. Снимите кронштейн стеклоочистителя, для этого нужно выкрутить две гайки
Обратите внимание, в какую сторону направлена плоскость кронштейна; Поскольку привод извлекается через салон, то с части троса, проходящей в моторной части, снимаем все, что может помешать протягиванию его через технологическое отверстие – упорную втулку, гайки на 19 и шайбы. Переходим в салон
Необходимо снять наконечник троса со штока крепления на педали. Для этого забирается под приборную панель, и находим фиксирующую пластину, которая удерживает наконечник от соскакивания со штока. Она находится под защитным чехлом. Чтобы добраться до нее придется одной рукой удерживать педаль в исходном положении, а второй поддевать отверткой фиксатор, причем делать это надо аккуратно, чтобы после снятия не потерять его. После этого скидываем наконечник со штока

Также желательно снять и проверить пластиковую втулку, установленную на штоке и если заметны следы сильного износа, при сборке заменить и ее; Откручиваем гайку кронштейна крепления оплетки троса, расположенный под панелью и снимаем его со шпильки; Вытягиваем трос в салон, причем аккуратно, поскольку на многих моделях через технологическое отверстие для протяжки привода проходят провода и важно их не повредить, и не оторвать от контактов; Запускаем через отверстие новый трос, крепим его кронштейн, накидываем наконечник на шток педали и фиксируем его пластиной. Если в процессе снятия фиксатор затерялся, можно воспользоваться тонкой проволокой или скрепкой; Закрепляем оплетку троса на кронштейне КПП и после этого заводим наконечник с упорной втулкой в рычаг вилки

На этом замена завершена и остается только провести регулировку; Не забудьте смазать палец педали сцепления и поводок смазкой ЛИТОЛ 24 или аналогом.

Данная последовательность замены идентична для всех моделей 10-й серии – 2110, 2111, 2112. Поэтому и тросики у них взаимозаменяемы.

А вот на более ранних моделях – 2108-21099 трос отличается, да и последовательность работ – несколько иная.

Несколько замечаний

Пользуясь тем, что вы забрались довольно-таки глубоко во внутренности автомобиля, можно провести кое-какие дополнительные действия, чтобы не возвращаться к этому в ближайшее время.

• Желательно вместе со сцеплением поменять и выжимной подшипник;
• Проверить нужно также лепестки и саму корзину сцепления. При значительном износе не поленитесь заменить и их, в противном случае в близком обозримом будущем вам снова придется лезть в яму;
• Ведомый диск обязательно нужно центрировать. Хорошо бы использовать в этих целях особую оправку. При ее отсутствии нужно хотя бы подобрать деревянный кругляш нужных размеров. Когда затянут крепеж корзины, если центровка проведена верно, оправка (или ее заменитель) должна выйти без всяких усилий. Но и не выпадать самостоятельно.

Система сцепления ВАЗ 2110

В автомобиле Ваз-2110 система сцепления состоит из множества дополнительных деталей и узлов. Время от времени некоторые из них изнашиваются, тем самым, нарушая стабильную работу всей системы. Для сравнения, если в салоне перегорела лампочка освещения – такая поломка не приведет к серьезным последствиям, разве что доставит неудобства в темное время суток, когда нужно найти какую-то мелочь внутри машины.

Если вышла из строя система сцепления – это лишает автомобиль управления и может привести к катастрофическим последствиям в виде ДТП.

Чаще всего нарушение работы системы сцепления обусловлено обрывом или ослаблением троса регулировки. В таком случае, переключать передачи станет затруднительно или вообще невозможно. Автомобиль может передвигаться только на буксире.

Регулировка сцепления

Заменить тросик – это еще не вся работа. Потребуется также отрегулировать педаль сцепления. Данный этап не особо сложен и легко выполняется в одиночку.

Сначала проверьте, стоит ли автомобиль на ручном тормозе, далее отключите от аккумулятора минусовый провод. Теперь необходимо выяснить, насколько велик ход педали. Удобнее всего это делать обычной линейкой. Поставьте ее в непосредственной близости от регулируемого узла (строго горизонтально) и посмотрите, насколько рычаг отстает. Если результат будет не более 13 см, то все в порядке, в противном случае без корректировки обойтись не получится.

Регулировка производится ранее упомянутыми гайками, находящимися на конце тросика со стороны капота. Расположенную выше отвинчивают максимально, а вторую ведут за ней, пока промежуток между педалью и основанием не составит примерно 12-13 сантиметров.

Затем сцепление несколько раз нажимают до упора и опять измеряют зазор. Когда его величина осталась неизменной, верните контргайку к регулировочной и затяните.

По завершении работ остается проверить, насколько хорошо отремонтированный узел функционирует. Для этого заведите двигатель и медленно трогайтесь с места. Покатайтесь немного, переключая передачи и нажимая педаль. Если все нормально, то можете выезжать на дорогу.

Loading, Please Wait!

This may take a second or two.

Всем привет! Продолжаем издеваться над машиной, и на этот раз будем делать педаль сцепления мягче и тише.

Думаю, многие владелицы десяток и других переднеприводных ВАЗов замечали, что педаль сцепления со временем становится туже и появляется скрип. Причин тому может быть несколько, и я хочу рассказать о борьбе с одной из них. В поисках причины тугой педали и скрипа, я пошел по легкому пути и сначала, попробовал смазать тросик и бобышку, что естественно не принесло какого либо эффекта.

Исключив тросик, я двинулся дальше. Причиной тугой педали и скрипа является трение, которое возникает между втулками и осью вилки выключения сцепления. Происходит это по тому, что со временем смазка теряет свои свойства.

Основным источником проблемы является именно нижняя втулка, т. к. она металлическая, а как известно, метал без смазки скользит с большой неохотой, рисками задирами т.

е. с избыточным трением. Верхняя втулка пластиковая и даже без смазки ось в ней неплохо скользит.

Так выглядят эти втулки.

Таким образом, основной задачей является смазка нижней втулки. В идеале, следовало бы скинуть коробку, заменить обе втулки на новые и набить их свежей смазкой. Но так как у нас достаточно более важных дел, и скидывать коробку почем зря, как то не входило в мои планы. Я решил воплотить доработку, о которой узнал уже очень давно, но как всегда руки не доходили.

Суть доработки заключается в том, чтобы просверлить отверстие в пластиковой втулке оси вилки сцепления, и затем через это отверстие смазать обе втулки.

Звучит всё очень просто, да и на деле выходит то же.Далее по порядку:Скидываем короб воздушного фильтра, чтоб не мешался. Находим эту самую втулку. А находится она на КПП, строго под термостатом.

Сверлим в ней отверстие диаметром примерно миллиметра три, чтобы пролез носик шприца. Кстати, для того чтобы достать до втулки, понадобится достаточно длинное сверло. Наверное можно попробовать засверлиться и коротким, но будет мешать жгут проводов и патрубки СО. Сверлить нужно пока сверло не упрется в ось вилки.

Затем набираем в шприц масло, я использовал трансмиссионное, и потихоньку заливаем в отверстие. Масло будет уходить не быстро, т. к.

втулка плотно прилегает к оси.

Для ускорения процесса можно немного приподнять втулку ( на сколько позволят защелки) подковырнув её по периметру отверткой.

Масла нужно довольно много, для того чтобы оно стекло по оси и качественно смазало нижнюю втулку. Я залил примерно тридцать кубиков, бояться переборщить не стоит, излишки просто вытекут наружу. Закупорить отверстие можно с помощью винтика.

Если вдруг понадобится ещё раз смазать втулки, то это можно будет сделать, просто выкрутив винтик.

После проделанной процедуры садимся за руль, выжимаем сцепление и почти что успеваем расстроится, ведь ничего не поменялось. Но Мы не сдаемся, жмакаем сцепление еще раз пять-десять, и в очередное нажатие педаль проваливается вниз с меньшим усилием и уже без противного скрипа.

Выводы:После смазки я наконец то избавился от надоедливого скрипа при этом педаль сцепления стала значительно мягче. Ощущение можно сравнить с заменой сцеплениия на новое.

Всем МИР, ставим лайки, делимся записью с друзьями, это ещё одна доработка на ВАЗ из разряда MUST HAVE!

Цена вопроса: 50 ₽ Пробег: 179 800 км.
