Тюнинг задних фонарей ваз 2107

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

• Загнать автомобиль на подъемник или яму.
• Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
6. Доставайте вышедший из строя прибор, вставьте на его место новый.
7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
8. Верните на места все контакты, наденьте обратно защиту.
9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;
• Включите заднюю передачу на вашей КПП;
• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Если белые фонари на корме “семерки” перестали светиться при движении задним ходом, то неисправность требует незамедлительного устранения. Мало того, что неработающие фонари заднего хода на не соответствуют техническим требованиям к автомобилю и ПДД, так эта поломка вводит в заблуждение других участников движения и может спровоцировать ДТП,как правило виной может служить датчик заднего хода на Ваз 2107.

Обычно, чтобы устранить такую неисправность, требуется замена датчика заднего хода ВАЗ 2107. Тратить время и деньги на визит к специалистам СТО не обязательно – произвести диагностику и замену датчика можно самостоятельно. Но сначала надо убедиться, что именно он стал причиной неисправности.

Схема электрооборудования ВАЗ 2107

Схема электрооборудования ВАЗ 2107

1- блок-фары;2- боковые указатели поворота;3- аккумуляторная батарея;4- реле включения стартера;5- электропневмоклапан карбюратора;6- микровыключатель карбюратора;7- генератор 37.3701;8- моторедукторы очистителей фар*;9- датчик включения электродвигателя вентилятора;10- электродвигатель вентилятора системы охлаждения двигателя;11- звуковые сигналы;12- распределитель зажигания;13- свечи зажигания;14- стартер ВАЗ-21074;15- датчик указателя температуры охлаждающей жидкости;16- лампа освещения моторного отсека;17- датчик сигнализатора недостаточного давления масла;18- датчик сигнализатора недостаточного уровня тормозной жидкости;19- моторедуктор очистителя ветрового стекла;20- блок управления электропневмоклапаном карбюратора;21- катушка зажигания;22- электродвигатель насоса омывателя фар*;23- электродвигатель насоса омывателя ветрового стекла;24- монтажный блок;25- реле очистителя ветрового стекла;26- реле аварийной сигнализации и указателей поворота;27- выключатель стоп-сигнала;28- выключатель фонарей заднего хода;29- реле зажигания;30- выключатель зажигания;31- трехрычажный переключатель;32- выключатель аварийной сигнализации;33- штепсельная розетка для переносной лампы**;34- переключатель вентилятора отопителя;35- дополнительный резистор электродвигателя отопителя;36- лампа сигнализатора включения обогрева заднего стекла;37- лампа сигнализатора недостаточного уровня тормозной жидкости;38- блок сигнализаторов;39- электродвигатель вентилятора отопителя;40- лампа освещения вещевого ящика;41- выключатель плафонов на стойках передних дверей;42- выключатель фонарей сигнализации открытых передних дверей***;43- фонари сигнализации открытых передних дверей***;44- соединительная колодка;45- прикуриватель;46- часы ВАЗ-21074;47- выключатель ламп освещения приборов;48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;49- указатель уровня топлива;50- лампа сигнализатора резерва топлива;51- спидометр;52- лампа сигнализатора включения указателей поворота;53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;54- лампа сигнализатора зарядка аккумуляторной батареи;55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;56- комбинация приборов;57- эконометр;58- выключатели плафона на стойках задних дверей;59- указатель температуры охлаждающей жидкости;60- тахометр 21074;61- лампа сигнализатора включения стояночного тормоза;62- лампа сигнализатора недостаточного давления масла;63- лампа сигнализатора включения дальнего света;64- лампа сигнализатора включения наружнего освещения;65- вольтметр;66- выключатель сигнализатора включения стояночного тормоза;67- выключатель ламп наружнего освещения;68- выключатель элемента обогрева заднего стекла с лампой подсветки;69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;70- предохранитель цепи фонарей противотуманного света;71- плафон;72- задние фонари ВАЗ 21074;73- датчик указателя уровня и резерва топлива;74- колодки для подключения к элементу обогрева заднего стекла*;75- фонари освещения номерного знака.

Схема соединений монтажного блока ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Монтажный блок, без крышки

1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Все изображения взяты с открытых источников и на авторство я не претендую

• Ставим лайки!
• Подписываемся!
• До новых встреч!

Противотуманные фары

Передвижение на автомобиле в дождь или снег может создать множество хлопот водителю, вынужденному управлять машиной в условиях плохой видимости. В этой ситуации на помощь приходят противотуманные фары (ПТФ), конструкция которых предусматривает формирование светового пучка, «стелющегося» над поверхностью дорожного полотна. Противотуманки, как правило, жёлтого цвета, т. к. этот цвет имеет свойство меньше рассеиваться в тумане.

Устанавливаются противотуманки, как правило, под бампером, на высоте не ниже 250 мм от поверхности дорожного полотна. В монтажный набор для подключения ПТФ входят:

• комплект проводов;

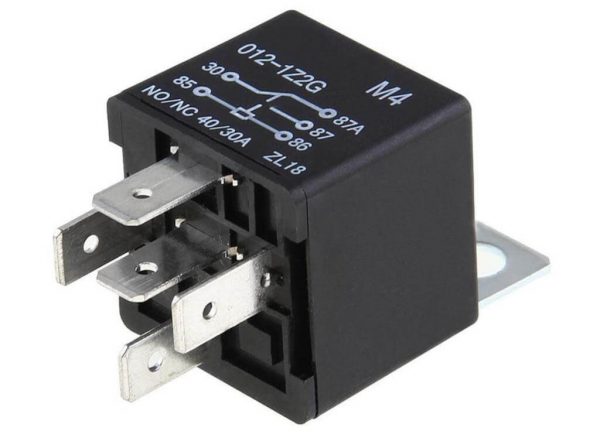

• реле;
• кнопка.

Помимо этого, потребуется предохранитель на 15 А, который будет установлен между реле и аккумулятором. Подключение следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой.

Подключение противотуманных фар следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой

Устройство блок-фар ВАЗ 2107

Передние фары на ВАЗ 2107 – это пластиковые короба с лицевой стороной из стекла или прочного прозрачного пластика.

Стеклянные фары не царапаются и дают лучший, более сфокусированный световой поток. Но стекло легко бьется при ударах камней и физическом воздействии. Пластик же отличается меньшими фокусирующими свойствами и царапается. Зато он обладает большей прочностью на излом и мелкие камни неспособны повредить его. Именно за это многие автовладельцы предпочитают фары из пластика.

Внутри блок-фары находится осветительная 12-вольтовая лампа с двумя нитями ближнего и дальнего света, лампа габаритных (стояночных) огней и лампа указателя поворота. Последняя предназначена также для аварийной сигнализации.

Лампы вставлены в патроны, а позади их имеется отражатель, фокусирующий свет и направляющий луч на дорожное полотно.

Блок-фара ВАЗ 2107 имеет важную деталь – гидрокорректор. При большой загрузке передняя часть автомобиля, а с ней и луч фар, задирается вверх. Гидрокорректором осуществляется изменение вертикального угла установки фары, что позволяет подкорректировать угол светового потока и направить его вниз на полотно.

Тыльная сторона блок-фары имеет крышку, которая используется для замены перегоревших ламп.

Использование светодиодов

Недорогой тюнинг оптики ВАЗ 2107 заключается в использовании светодиодов. Этот способ преобразит оптику и внешний вид техники. Для проведения работ под рукой должны быть такие материалы:

• светодиоды;
• резисторы;
• различные проводные конструкции;
• вязкая композиция на основе полимеров;
• дрель и сверло нужного диаметра.

Тюнингованные осветительные приборы преобразят автомобиль. Они будут красиво смотреться как спереди, так и сзади. Основное достоинство этого варианта – у диодов большой срок эксплуатации, их не придется часто менять. При установке этих элементов в передние световые конструкции получается ровное и рассеянное освещение. Это удобный способ провести тюнинг оптики ВАЗ 2106. После монтажа светодиодов необходимо подключить все в электрическую схему. На этом этапе следует внимательно отнестись к полярности и ничего не перепутать.

Устройство фонарей

Задние блок-фары представляют собой оригинальный узел в которых предусмотрены следующие элементы:

1. цоколи для установки ламп накаливания;
2. встроенные усиливающие дефлекторы,
3. печатные платы для подключения огней к системе питания и управления.

Вся современная светотехника, необходимая для тюнинга автомобиля ВАЗ 2107 имеет стандартные разъемы. Задние фары без особых сложностей подключаются к бортовой сети без каких-либо переделок. Это упрощает задачу автовладельцев по монтажу такого рода изделий при минимальных затратах времени. Фонари, выпускаемые для этой модели, полностью соответствуют требованиям государственного стандарта.

На задних фонарях конструкцией автомобиля предусмотрены такие сигналы:

• габаритные огни – красные;
• указатель поворотов – оранжевый;
• стоп-сигнал – красный;
• указатель заднего хода – белый.

Световые панели имеют достаточно крупные размеры, что обеспечивает их высокую информативность для участников движения. Они хорошо заметны на значительном удалении, а значение сигналов в восприятии водителей имеет однозначное толкование.

Установка своими руками светодиодов в фонари ВАЗ 2107

Современные технологии предлагают множество новых, более серьёзных возможностей в автомобильной промышленности. Специалисты утверждают, что использование светодиодных ламп вместо галогенных даёт более высокое качество света и является более экономичным.

Вы можете установить своими руками светодиоды как в передние, так и в задние фонари вашей машины. Для выполнения работы вам понадобятся следующие материалы:

• светодиоды;
• резисторы;
• посадочное место для светодиодов в передние и задние фонари;
• электродрель и сверло с диаметром под размер светодиодов;
• провода;
• герметик.

Светодиодные фары сзади

После того как вы запасетесь всем необходимым, можно будет приступать к работе:

• размеры посадочных мест подгоняем под передние и задние фонари, куда собираемся ставить светодиоды;
• высверливаем в посадочном месте по кругу отверстия на одинаковом расстоянии и устанавливаем туда светодиоды. Количество подбираем опытным путём;
• выполняем соединение контактов: положительные и отрицательные — отдельно;
• на каждую четвёрку диодов ставим резистор: его характеристику подбираем в зависимости от того, на каких светодиодах мы остановились;
• посадочные места со всей «кухней» помещаем в передние и задние фонари, подключаем к колодкам питания.

Установив на передние и задние источники освещения на вашей машине светодиоды, вы сумеете оценить следующие преимущества:

• экономичность светодиодов даст возможность ощутимо разгрузить бортовую сеть вашей машины;
• этот тип ламп даёт ровный и рассеянный свет — он не будет слепить водителей идущих навстречу машин и в то же время обеспечит хороший обзор дороги;
• долгий срок службы;
• надёжность;
• высокая внешняя эстетика.

Тюнинг фар пленкой

Некоторые автолюбители устанавливают на место галогенных фар ксеноновые: они светят ярче светодиодов. Однако ксенон сильно слепит водителей встречного транспорта. Это является одним из его существенных недостатков.

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

• a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
• б — монтажного блока и трехрычажного переключателя
• в — реле аварийной сигнализации и указателей поворота
• г — задних фонарей (нумерация выводов по порядку от края платы)
• д — выключателя аварийной сигнализации

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Замена ламп блок-фары

Для замены перегоревших ламп не требуется применения инструментов. Снятие и установка ламп производится вручную. Для этого необходимо открыть крышку блок-фары, повернув ее на 10 градусов влево. Чтобы предотвратить короткое замыкание, перед заменой ламп следует отсоединить от аккумулятора провод «массы». Порядок действий при замене лампы ближнего/дальнего света такой:

• отсоединить клеммную колодку;
• открутить пластмассовый пыльник;
• отщелкнуть фиксирующую пружину;
• достать старую лампу;
• защелкнуть пружину;
• присоединить клемму.

Важно: при замене галогеновых или ксеноновых лам нельзя допускать соприкосновение оболочки лампы с пальцами. Жировой отпечаток на стекле сокращает срок службы лампы

Лампы, отвечающие за габаритные огни и сигналы поворота/«аварийки», меняются аналогично лампам головного света. Единственное отличие – они не имеют пружины фиксации и не боятся прикосновений пальцев.

Комплектующие для модернизации семерки

С насыщением рынка запасных частей настал черед для аксессуаров необходимых для тюнинга автомобилей. Для модели ВАЗ 2107 небольшими компаниями в нашей стране и за рубежом налажен выпуск разных видов светотехники. Фонари в основном разрабатываются под стандартный типоразмер и легко монтируются на место штатных без переделки заводских креплений.

Для ВАЗ 2107 в настоящее время выпускаются задние фары, в которых используются разные приборы: преимущественно это привычные для нас лампы накаливания или светодиоды. Последние изделия имеют более высокую стоимость, но при этом они обладают целым рядом достоинств?

1. низкое энергопотребление;
2. малое время срабатывания;
3. высокая информативность сигналов.

Даже в самый яркий день указатели габаритов и поворотов, а также световой сигнал заднего хода хорошо выполняются свои функции.

Электрическая схема подключения фар ВАЗ-2107

Электрическая схема работы наружного освещения включает:

1. Блок-фары с габаритными огнями.
2. Лампу подкапотного света.
3. Монтажный модуль.
4. Подсветку вещевого ящика.
5. Освещение панели приборов.
6. Задние фонари с габаритами.
7. Подсветку номерных знаков.
8. Переключатель наружного освещения.
9. Контрольную лампу в спидометре.
10. Ключ зажигания.

11. Выводы А — к генератору, Б — к лампам подсветки приборов и выключателей.

Схема работы задних фонарей и противотуманного света состоит из:

1. Блок-фары.
2. Монтажного модуля.
3. Трёхрычажного переключателя.
4. Выключателя наружного освещения.
5. Выключателя противотуманок.
6. Задних фонарей.
7. Предохранителя.
8. Контрольной лампы противотуманных огней.
9. Контрольной лампы дальнего света.
10. Ключа зажигания.

11. Реле дальнего (Р5) и ближнего (Р6) света.

Подрулевой переключатель

Подрулевой переключатель ВАЗ-2107 является трёхрычажным и выполняет функции:

• управления дальним и ближним светом;
• включения указателей поворотов;
• управления стеклоомывателем.

Расположение переключателя позволяет водителю управлять устройствами автомобиля, не отвлекаясь от дороги. Наиболее характерными неисправностями подрулевого переключателя (который ещё называют тубусом) принято считать выход из строя контактов, отвечающих за работу поворотов, ближнего и дальнего света, а также механическое повреждение одного из рычагов.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами.

Группа контактов 53 в схеме подключения подрулевого переключателя ВАЗ-2107 отвечает за стеклоомыватель, остальные контакты — за управление световыми приборами

Реле и предохранители фар

Ответственными за защиту осветительных приборов являются предохранители, расположенные в блоке нового образца и отвечающие за:

• F1 — лампы заднего хода;
• F8 — указатели поворотов в «аварийном» режиме;
• F9 — противотуманки;
• F10 — подсветку панели приборов;
• F11 — стоп-сигналы;
• F12 — дальний свет правой фары;
• F13 — дальний свет левой фары;
• F14 — габариты (передний левый, задний правый), подсветку номерного знака и подкапотного пространства;
• F15 — габариты (передний правый, задний левый), подсветку бардачка;
• F16 — ближний свет правой фары;

• F17 — ближний свет левой фары.

Работа осветительных приборов регулируется с помощью реле:

• 5 — дальнего света;
• 6 — ближнего света.

Дневные ходовые огни

Дневные ходовые огни (ДХО) не следует путать с габаритами: это световые приборы, предназначенные для улучшения видимости в дневное время. Как правило, ДХО выполнены на светодиодах, которые дают яркий свет и отличаются большим рабочим ресурсом. Включать ДХО одновременно с ближним или противотуманным светом не рекомендуется. Чтобы установить на автомобиль ДХО, необязательно обращаться на СТО, это вполне можно сделать самостоятельно

При этом важно учитывать, что:

• световые приборы должны устанавливаться в соответствии с требованиями ГОСТ Р 41.48–2004;
• «семёрке» подходят не любые ДХО. Многие автовладельцы устанавливают огни типа Philips Led Daylight 9;
• чаще всего ДХО размещают на бампере или воздухозаборнике;
• световые приборы должны находиться на высоте 250–1500 мм от земли;
• расстояние между двумя видимыми краями приборов должно составлять минимум 600 мм;
• ДХО могут быть расположены только в передней части автомобиля, а световой луч должен быть направлен только вперёд;
• общая яркость света должна находиться в пределах 150–330 люменов.

Схема подключения ДХО предусматривает наличие пятиконтактного реле типа М4 012–1Z2G.

Для подключения ДХО потребуется пятиконтактное реле типа М4 012–1Z2G

Подключение реле выполняется следующим образом:

• контакт №30 необходимо соединить с «плюсом» зажигания;
• №86 соединяется с кнопкой включения габаритов и ближнего света;
• №87 остаётся неподключенным;
• №85 — масса;
• №88 (87А) — вывод на ДХО.

Существует несколько вариантов схем подключения ДХО, одна из которых рассчитана на их выключение в момент пуска двигателя.

Одна из схем подключения ДХО рассчитана на их выключение в момент пуска двигателя

В этом случае контакты подключаются следующим образом:

• минус ДХО идёт на корпус;
• плюс — на контакт реле №30;
• контакт 87 соединяется с плюсом аккумулятора;
• контакт 85 — с массой;
• контакт 86 подключается на геркон, второй контакт которого выводится на плюсовой зажим генератора.

Как работает корректор фар

Система цилиндров изготовлена герметично, при этом:

• наибольшему (базовому) давлению жидкости соответствует положение переключателя I;
• при переключении последовательно в положения II, III и IV в системе создаётся разряжение;
• в исполнительных цилиндрах втягиваются поршни, и поворачивают оптику вниз;
• при возврате в положение I в системе увеличивается давление до базового, поршни выступают и поворачивают оптику вверх.

Так как система почти всё время, кроме случаев большой загрузки багажника находится под давлением, то зачастую возникает течь уплотнителей. Причиной может быть хрупкость отечественной резины у ВАЗ 2107 при зимних перепадах температур. Вследствие утечки рабочей жидкости поршень в рабочем цилиндре заклинивается в одном положении.

Исправный гидрокорректор должен обеспечивать свободный ход поршня должен быть не менее 7 мм.

В связи с особенностями изготовления (герметичностью), гидрокорректор угла наклона фар на «классике» вообще, и на ВАЗ 2107 в частности, неразборный, и не подлежит ремонту. Стоимость его невысока, поэтому целесообразно при выходе из строя заменить комплект целиком.

Напомним, что перед тем, как извлечь старые цилиндры из корпусов фар – главное не забыть поджать фиксаторы на рабочих цилиндрах, и повернуть их против часовой стрелки

В заключение напомним, что мелочей на дороге не бывает, и тема корректора – яркий тому пример

Водители, которые не следят за состоянием этого небольшого, но важного устройства, иногда аргументируют это тем, что они не передвигаются с полным багажником, да ещё по ночам. Но по правилам дорожного движения, вне населённых пунктов нужно передвигаться с включённым ближним светом даже в светлое время суток

И тогда неправильно отрегулированный корректор может слепить участников дорожного движения даже днём и стать причиной ДТП.

На ВАЗ 2107, в отличие от предшественников, установлена продвинутая передняя оптика, которая обеспечивает лучшую видимость на неосвещенных дорогах. Фары на ВАЗ 2107 являются одним из основных направлений тюнинга. Кроме того, работоспособность фар обеспечивает безопасность ночного движения. Поэтому знание устройства и способов ремонта и замены фар не будет лишним.
