Турбина на ваз 2114: ставить или нет

Подходящие двигатели

Проще всего сделать турбо ВАЗ на базе 16-клапанного агрегата. Он отличается достаточно простой конструкцией и за счет этого так же прост в тюнинге и обслуживании

И самое важное – он идеально подойдет для автоспорта, так как при минимальных затратах способен выдавать достаточную мощность

Старые моторы, оснащенные карбюраторной системой питания, подобному тюнингу практически не поддаются. Но некоторые умельцы все-таки строят турбо ВАЗ-2106. 8- клапанные инжекторные моторы подошли бы для гражданской эксплуатации, однако в автоспорте нужна и важна каждая лошадиная сила. Специалисты в автотюнинге рекомендуют использовать именно 16-клапанные двигатели ВАЗ.

Установка: порядок действий

Турбирование мотора – процесс длительный. Планы «турбануть за отпуск» практически неосуществимы. Заранее рассчитывайте свое время. Если машина основная, есть смысл заранее задуматься о покупке временного средства перемещения.

Большинство особенностей турбирования уникальны для разных моделей компрессоров и остального оборудования. Описание ниже усредненно и схематично.

1 этап. Подготовка мотора. Двигатель разбирается, проводится полная ревизия цилиндров, коленвала, шатунов, вкладышей и маслонасоса, шлифовка блока. Поршни покупаются после подготовки цилиндров (возможно, понадобится расточка).

Проверяется (при необходимости шлифуется ГБЦ), гидрокомпенсаторы и клапана можно использовать стандартные.

2 этап. Сборка навесного оборудования. Устанавливаются новые форсунки, заменяется бензонасос. У двигателей ВАЗ 2114 на 8 клапанов есть ряд плюсов в сравнении с 16-клапанными. Во-первых, не нужно мудрить с обраткой. Во-вторых, гораздо проще подключить регулятор давления топлива.

Далее установка ресивера, установка выпускного коллектора, примерка турбины. Если куплен интеркуллер, находим место для него и устанавливаем. Монтируем пайпинг и блоу-офф. Готовим подачу масла и охлаждения к турбине. Удаляем ДМРВ и вживляем систему ДАД и ДТВ.

3 этап. Когда все собрано и закреплено, появилась уверенность, что нигде ничего не течет, начинается самое сложное – настройка. Все лошадиные силы, ньютон-метры и расход топлива зависят от мастерства настройщика. В крупных городах есть хорошие специалисты по турбо – не пожалейте денег на их услуги, иначе в трубу вылетает гораздо большая сумма.

Хороший буст – результат интеллектуального труда и мастерства. Чтобы результат себя оправдал, помните: информации никогда не бывает слишком много. Изучите вопрос досконально – итог Вас поразит.

Монтаж

Нужно помнить, что оснащение двигателя системой турбонаддува – это достаточно длительный процесс. Хоть производители наборов и говорят, что можно обойтись без модернизации двигателя, это не совсем так. С чего начать? Конечно же, с покупки необходимых запчастей и подготовки мотора. Необходимо заменить поршни, кольца, прокладку ГБЦ, топливный регулятор, дроссель, а также трубки и прочие детали. Все эти механизмы должны быть максимально надежными.

Также нужно помнить, что постройка мощного авто может существенно различаться в зависимости от модели турбины. Инструкция будет достаточно усредненной. К примеру, для того чтобы построить турбо ВАЗ-2106, сперва необходимо заменить мотор.

Нужно установить 16-клапанный инжекторный агрегат. Первым делом нужно подготовить двигатель. Мотор разбирают, проводят проверку цилиндров, коленчатого вала, шатунов, масляного насоса. Если необходимо, выполняют шлифовку блока. Поршни следует приобретать после того, как будут подготовлены цилиндры.

Далее собирают навесное оборудование. На этом этапе устанавливают форсунки, меняют топливный насос. Затем устанавливают ресивер, выпускной коллектор и применяют турбину. Также монтируют все стальные элементы. И, наконец, последний этап – настройка. От того, как профессионально и правильно будет выполнена регулировка, будет зависеть максимальная мощность, крутящий момент и другие характеристики мотора. Если все операции по подготовке и сборке системы можно сделать своими руками, то для настройки лучше обратится к профессионалам (особенно, если ВАЗ турбо на газу). Кстати, сейчас много споров по поводу того, можно ли на «турбу» ставить ГБО. Специалисты говорят, что октановое число у такой смеси более 102. Поэтому газ работе такого силового агрегата не навредит.

Установка компрессора на ВАЗ 2107 карбюратор

Установка компрессора на семерку – это возможность увеличить эффективность нагнетания горячей смеси и соответственно повысить мощность двигателя. Наиболее популярным компрессором, который автолюбители и мастера ставят на Ваз 2107 – это ПК05D о котором пойдет речь. Почему именно он? Просто его характеристики отвечают наиболее оптимальным, а именно: избыточное давление воздуха всего 0,5 бар и это достигается при 6200 оборотов за минуту. Кроме этой решающей характеристики ещё один факт в пользу данного компрессора – при его установке не нужно вмешиваться в конструкцию поршневой группы, а это значит, что установка предельно проста.

Установка компрессора на ВАЗ 2107 карбюратор своими руками вполне возможна без вмешательства специализированных мастеров. Естественно, предварительно, вам стоит ознакомиться с некоторыми особенностями этой процедуры, а также знать последовательность и порядок действий. Если вы волнуетесь о преимуществах компрессора, то поверьте, он давно используется для этих целей в семерках и за это время претерпел несколько существенных доработок, который сделали его ещё лучше и естественно эффективней. Последним новшеством стало существенное понижение шумовых характеристик агрегата, поэтому нагнетатель работает практически бесшумно.

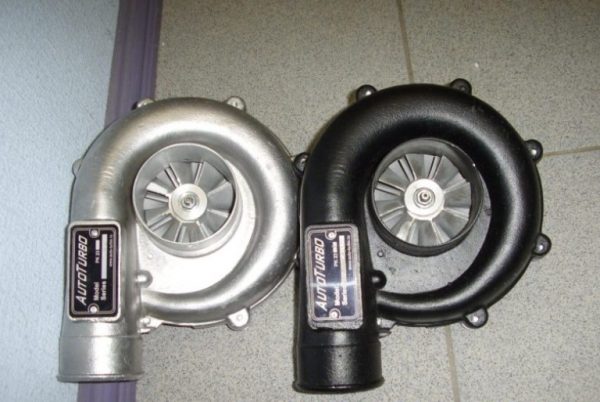

ПК05D состоит из двух основных элементов, которые заслуживают вашего внимания и понятия. Первым является центробежное устройство, а вторым – мультипликатор высокооборотистый. Особенностью компрессора является отсутствие необходимости обслуживать его, а привод механизма проводится ремнём поликлинового типа от коленвала двигателя.

В конструкциях подобного рода мультипликатор делается на основе подшипников, которые после пробега около 50 тысяч километров следует заменять

То же самое касается ремня, потому что он также подвержен определенному износу, что само собой разумеется.
Важно понимать, что для нормальной работы компрессора на ВАЗ 2107 карбюратор, нужно обеспечить подачу тосола (антифриза) или же моторного масла. Выше мы уже говорили про отсутствие необходимости изменять конструкцию силового агрегата, однако заменить вал генератора, коленчастый шкив и водяную помпу все же нужно

Дело в том, что теперь в них будет использоваться поликлиновый ремень, а не обычный. Где взять такой ремешок? Эксперименты показали, что вполне годится от Шевроле Нивы. Мы делали замеры, и после установки компрессора прирост мощности автомобиля составил порядка 50 процентов.

Порядок действий при установке компрессора на ВАЗ 2107 карбюратор:
1. Снимаем стандартный ремень генератора и демонтируем его крепление
2. Снимаем воздушный фильтр
3. Устанавливаем вместо заводских шкивов шкивы от автомобиля Niva Chevrolet
4. Монтируем кронштейн крепление компрессора, а также сам компрессор и ремень генератора согласно представленной ниже схеме. (втулки из комплекта нужно надеть на шпильки между креплением и компрессором)
5. Ставим гофрированный патрубок на входное отверстие компрессора и устанавливаем фильтр.
6. Монтируем на выходное отверстие компрессора патрубки (они должны соединится специальной трубой диаметром 60мм и длиной 50мм.)
7. Соединяем трубу 60мм с клапаном, ставим муфту, а также подводящий фланец в карбюратор.
8. Синим шлангом соединяем штуцер компрессора и штуцер карбюратора
9. Шланг для вентиляции картерных газов отсоединяем, а все остальные соединения фиксируем хомутами.
10. Последний пункт – это регулировка натяжения ремня генератора.

Вот и все действия по установке нагнетателя, теперь вы получили свой прирост 50 процентов мощности. Согласитесь, что эта процедура не такая уж и сложная, как может показать изначально.

О подключении турбин к инжектору

Ставить систему турбонаддува на инжекторный двигатель намного целесообразнее, чем на карбюраторный. Расход топлива становится ниже, характеристики двигателя улучшатся. Это в первую очередь относится к экологическим параметрам. Они улучшаются, так как примерно четверть выхлопа в окружающую среду не выбрасывается. Кроме того, вибрация мотора снизится. Последовательность подключения турбины к инжекторным двигателям уже подробно изложена выше, так что повторяться нет смысла. Но кое-что всё-таки следует добавить. Некоторые владельцы инжекторных машин стараются дополнительно повысить наддув турбины. Чтобы этого добиться, они разбирают турбину, находят в ней так называемый актуатор и ставят под него усиленную пружину взамен штатной. К соленоидам в турбине подсоединяется несколько трубок. Эти трубки глушатся, а соленоид при этом так и остаётся подключённым к своему разъёму. Все эти меры приводят к повышению давления, создаваемого турбиной, на 15–20%.

Как к турбине подаётся масло

Полноценная система турбонаддува не может функционировать без масла. Так что водителю, решившему установить турбину, придётся решать и эту проблему. Когда турбина будет установлена, к ней прикручивается специальный переходник (такие переходники обычно идут в комплекте с турбинами). Затем на впускном коллекторе устанавливается теплорассеивающий экран. Масло в турбину подаётся через переходник, на который предварительно надевается трубка из силикона. Помимо этого турбина обязательно должна быть оборудована кулером и воздушной трубкой, по которой в коллектор будет поступать воздух. Только таким способом можно добиться приемлемой температуры масла, подаваемого в турбину. Здесь же следует сказать, что комплекты трубок и хомутов для подачи масла в системы турбонаддува можно найти в магазинах запчастей.

Комплект патрубков для турбины сэкономит водителю массу времени

Стоит такой комплект от 1200 рублей. Несмотря на явно завышенную цену, такая покупка сэкономит автовладельцу массу времени, так как не придётся возиться с резкой и подгонкой силиконовых трубок.

О патрубках

Патрубки необходимы не только для подачи масла. Выхлопные газы из турбины тоже нужно удалять. Чтобы вывести избыток газа, не использованного турбиной, применяется массивный силиконовый патрубок на стальных хомутах. В некоторых случаях для выведения выхлопа используется целая система силиконовых патрубков (их количество определяется конструкцией турбины). Обычно их бывает два, в некоторых случаях — четыре. Патрубки перед установкой тщательно осматриваются на предмет внутренних загрязнений. Любая, даже самая мелкая соринка, попавшая в турбину, может стать причиной поломки. Именно по этой причине каждый патрубок тщательно протирается изнутри смоченной в керосине салфеткой.

Выхлопные патрубки обычно выполняются из силикона

Подбирая хомуты для патрубков, следует помнить: силикон — материал не слишком прочный. И если при установке патрубка слишком сильно затянуть стальной хомут, то он может просто перерезать патрубок. По этой причине бывалые автомобилисты рекомендуют не пользоваться стальными хомутами вовсе, а применять вместо них хомуты из специального высокотемпературного пластика. Он обеспечивает надёжное крепление и при этом не режет силикон.

Установка системы турбонаддува

Существует два метода установки турбин на «шестёрку»:

• подключение к коллектору;
• подключение к карбюратору;

Подавляющее большинство водителей склоняется именно ко второму варианту, так как хлопот с ним меньше. Кроме того, топливная смесь в случае карбюраторного подключения образуется напрямую, минуя коллектор. Чтобы установить это подключение, потребуются следующие вещи:

• накидные ключи в комплекте;
• плоская отвёртка;
• две пустых ёмкости для слива антифриза и смазки.

Последовательность подключения полноценной турбины

Прежде всего следует сказать, что турбина — устройство довольно крупное. Следовательно, в подкапотном пространстве для неё потребуется место. Поскольку места мало, многие владельцы «шестёрок» ставят турбины туда, где установлен аккумулятор. Сам аккумулятор при этом извлекается из-под капота и устанавливается в багажник. Здесь же следует отметить, что последовательность подключения системы турбонаддува зависит от того, какой тип двигателя установлен на «шестёрке». Если у автовладельца самая ранняя версия «шестёрки», то на неё придётся устанавливать новый впускной коллектор, поскольку стандартный работать с турбиной не сможет. Только после этих подготовительных операций можно переходить непосредственно к установке системы турбонаддува.

1. Сначала производится установка дополнительного впускного воздуховода.

2. Выпускной коллектор снимается. На его место устанавливается небольшой отрезок воздушной трубы.

3. Теперь снимается воздушный фильтр вместе с генератором.
4. Из главного радиатора сливается антифриз (перед началом слива под радиатор следует поставить пустую ёмкость).
5. Отсоединяется шланг, который соединяет мотор с системой охлаждения.
6. Производится слив смазки в заранее подготовленную ёмкость.

7. На крышке двигателя с помощью электродрели высверливается отверстие. В нём с помощью метчика нарезается резьба, после чего в это отверстие устанавливается крестообразный переходник.

8. Выкручивается масляный датчик.
9. Турбина подключается к ранее установленной воздушной трубе.

Последовательность подключения компрессора

Выше упоминалось о том, что подключение полноценной системы турбонаддува на старую «шестёрку» может быть оправдано далеко не всегда, и что более приемлемым вариантом для многих водителей может стать установка обычного компрессора. Так что имеет смысл разобрать последовательность установки и этого устройства.

1. С входящего воздушного патрубка снимается старый воздушный фильтр. На его место ставится новый, сопротивление этого фильтра должно быть нулевым.

2. Теперь берётся отрезок специального провода (он обычно идёт в комплекте с компрессором). Один конец этого провода прикручивается к штуцеру на карбюраторе, второй конец крепится на выходной воздушной трубе на компрессоре. В качестве крепежа обычно используются стальные хомуты из комплекта.

3. Сам турбокомпрессор устанавливается рядом с трамблёром (места там вполне достаточно, так что компрессор средних размеров можно поставить без проблем).
4. Практически все современные компрессоры идут в комплекте с крепёжными кронштейнами. С помощью этих кронштейнов компрессор прикрепляется к блоку цилиндров.

5. После установки компрессора поставить штатный воздушный фильтр не представляется возможным. Поэтому водители вместо фильтров в стандартных корпусах ставят специальные короба, изготовленные из пластика. Такой короб служит своеобразным переходником при нагнетании воздуха. Причём чем герметичнее короб, тем эффективнее будет работать компрессор.

6. Теперь на всасывающую трубку устанавливается новый фильтр, сопротивление которого стремится к нулю.

Эта последовательность является самой простой и при этом самой эффективной при установке турбокомпрессора на всю вазовскую «классику». Занимаясь установкой этой системы, водитель может сам поискать новые способы повысить герметичность короба и трубных соединений. Многие используют для этого обычный высокотемпературный герметик, который можно найти в любом магазине автозапчастей.

Настройка работы турбины

Простенькая электротурбина на ВАЗе сможет повысить мощность, но незначительно. Намного эффективнее окажется использование механических турбокомпрессоров. Настройка турбодвигателя производится при помощи вестгейта. Давление в топливной системе будет тем больше, чем меньше его стравится в атмосферу. Желательно использовать для настройки уровня давления специальные конструкции boost-контроллеров.

Смотреть галерею

При помощи этого простого устройства можно непосредственно из салона автомобиля выставить необходимое давление. С его помощью защитный клапан, установленный на коллекторе, не стравливает давление. Поэтому оно постепенно растет.

Обязательно необходимо «перепрошивать» электронный блок управления, так как режимы работы двигателя существенно изменятся. Желательно доверить эту работу опытным специалистам, иначе неправильная работа двигателя будет сказываться не только на мощности, но и на расходе бензина, масла. Кроме того, все узлы двигателя могут изнашиваться в сотни раз быстрее, нежели при нормальных настройках.

Принцип действия и способы установки

Турбина на ВАЗ 2107 карбюратор, это вполне реально, если следовать рекомендациям, описанным ниже в статье.

• Монтаж турбины автоматически грозит установкой интеркулера, так как без него она сгорит вместе с движком. Поток воздуха, попадающий в камеру сгорания может достигать порядка 600°C и если он не будет надлежащим образом охлажден, последствия плачевны (см. статью «Последствия перегрева двигателя»). Для этого понадобится специальный радиатор, который устанавливается спереди стандартного или в иных частях, в зависимости от конструкции автомобиля;
• Опытные мастера категорически не рекомендуют устанавливать турбины на карбюраторный тип, только компрессор, так создаваемо внутри давление при неполадках может легко разорвать коллектор на куски, а ведь рядом и карбюратор. Для инжектора наоборот, турбо в самый раз, в виду иной системы впрыска. Правда вот с точки зрения экономии, далеко не самый лучший вариант, сильно дорого обходится;
• Все же если решились на турбину, тогда или переоборудуйте движок в инжекторный тип или просто купите новый с таким типом. Модельный ряд сейчас просто велик, были бы деньги.

Установка турбины на ВАЗ 2107

Установка турбины позволяет вдвое повысить мощность двигателя ВАЗ 2107 без увеличения расхода топлива.

Поводы для установки турбины на ВАЗ 2107

Установка турбины на ВАЗ 2107 позволит:

• сократить время разгона автомобиля;
• снизить расход топлива инжекторных двигателей;
• увеличить мощность двигателя.

Принцип работы турбины

Для повышения мощности двигателя нужно сделать подачу топливновоздушной смеси в камеры сгорания более интенсивной. Турбина врезается в систему выхлопа, приводится в действие струёй выхлопных газов и, используя энергию этих газов, увеличивает давление в силовом агрегате. В результате скорость поступления в цилиндры смеси увеличивается.

В обычных условиях двигатель ВАЗ 2107 имеет показатель сгорания бензина около 25%. После установки турбокомпрессора этот показатель заметно увеличивается, повышается КПД мотора.

Установка турбины позволяет сделать двигатель более мощным без увеличения расхода топлива

Выбор турбины для ВАЗ 2107

Различают два вида турбин:

• низкопроизводительные (давление наддува 0,2–0,4 бар);
• высокопроизводительные (давление наддува 1 бар и выше).

Установка турбины второго типа потребует серьёзной модернизации двигателя. Монтаж же низкопроизводительного устройства позволит обеспечить соблюдение всех регламентированных автопроизводителем параметров.

Перед турбированием двигателя ВАЗ 2107 потребуется:

1. Установка интеркулера. Воздух при использовании турбины нагревается до 700оС. Без дополнительного охлаждения может не только сгореть компрессор, но и повредиться сам двигатель.
2. Переоборудование карбюраторной системы подачи топлива в инжекторную. Слабый впускной коллектор карбюраторных двигателей не выдержит давления турбины и может разорваться. На агрегатах с карбюратором можно вместо полноценного турбирования установить компрессор.

В общем случае преимущества турбированного двигателя ВАЗ 2107 весьма сомнительны. Поэтому перед установкой турбины на снятый с производства автомобиль со скромными техническими характеристиками следует тщательно оценить целесообразность принимаемого решения. Гораздо проще установить на ВАЗ 2107 компрессор. В этом случае:

• в системе не будет избыточного давления, способного разрушить коллектор, подвеску автомобиля и др.;
• не потребуется установка интеркулера;
• не потребуется переоборудование карбюраторной системы в инжекторную;
• снизятся расходы на переоборудование-компрессор в комплекте стоит около 35 тыс. руб., что намного ниже стоимости турбины;

• на 50% увеличится мощность двигателя.

Мне приходилось воочию наблюдать, как мчится ВАЗ 2107 с турбированным двигателем. Его на трассе сложно обогнать, но долго держать скорость машина не может, на мой взгляд, хотя я сам не ездил.

Конечный результат

В ходе исследований, установленная на инжектор двигателя ваз 2107 турбина, показала следующие результаты: при условии качественного сцепления и покрышек, время разгона до 100 км/ч сокращается на 5 сек (сравнительно с базовым мотором). С эластичностью тот же принцип: время разгона на установленной 4 передаче от 60 до 100 км/ч также сокращается на 5 сек.

Практическое воплощение

Сама по себе идея несложная. Однако воплотить её на ваз 2107 затруднительно. Представители фирм, которые возьмутся за изготовление турбокомпрессоров, пересчитываются на пальцах одной руки. Но на рынке стали появляться комплекты турбин для установки на обычный инжектор. В комплекте идут все патрубки, новая крышка блока, сама турбина и интеркулер.

Сложности установки и дальнейшей адаптации на инжектор заключаются в следующем:

• Уровень температуры выхлопных газов, который должна выдержать турбина, теоретически равна от 900˚С до 950˚С.
• Рабочие обороты на инжектор ротора с крыльчаткой численно представлены не то что в десятках, а в сотнях тысяч оборотов в минуту.
• Функциональные ресурсы объема подкапотных легковушек характеризуются ограниченностью, поэтому требуют от изготовителя размещения агрегата в конкретных рамках.

Исходя из вышесказанного, турбонаддув должен иметь высокую жаропрочность, быть компактным, качественно сбалансированным, при всем этом ещё и недорогим.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео » alt=»»> Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

Об установке компрессора при помощи готовых КИТ-комплектов

Данные системы представляют собой полноценные наборы, которые включают в себя компрессор, а также всё необходимое для того, чтобы обеспечить его совместную деятельностью с двигателем ВАЗ инжектор. КИТ-комплекты бывают двух типов.

Первый из них представляет собой самодельную систему, которая изготавливается кустарным методом с использованием б/у компрессоров, снятых с машин иностранного производства и адаптированных для установки на двигатели марки ВАЗ 2107.

Второй из вариантов подразумевает применение китайских КИТ-комплектов, собранных в заводских условиях. Их преимущества перед системами, изготовленными вручную заключается в большей надёжности и привлекательной цене. Кроме этого стоит отметить, что адаптируется на автомобилях ВАЗ такой компрессор и всё прилагающееся к нему намного проще, ведь изготавливается он специально для двигателей 2107. Помимо этого КИТ-комплекты отличаются своей простотой. В результате практически каждый владелец машины, обладающий хотя бы начальными знаниями её устройства, способен установить компрессор без посторонней помощи.

Стоит отметить, что на рынке можно приобрести, как действительно заводской КИТ-комплект, на который распространяется гарантия, так и более дешёвый образец. За стабильность работы такой системы никто не поручится.

Газовая турбина

Среди особенностей турбины можно выделить скорость ее вращения. Она может достигать 200 тыс. об/мин, при этом давление может доходить до 2 Бар. Данная турбина способна увеличить мощность мотора до 50 процентов. Подшипники турбины вращаются на огромных скоростях и требуют смазки. Система подключается к смазочной системе ДВС. Турбине нужно определенное время, чтобы набрать необходимые обороты. Поэтому она начнет работать только после трех тысяч оборотов. Если попытаться резко нажать педаль акселератора на низких оборотах коленчатого вала, то напор отработанных газов будет слишком мал для работы агрегата. Можно ощутить провалы. Это явление называется не иначе, как «турбояма».

О выборе систем турбонаддува

В настоящее время автолюбителям нет необходимости конструировать турбины самостоятельно, поскольку на рынке запчастей представлен широкий ассортимент уже готовых систем. Но при таком обилии неизбежно возникнет вопрос: какую систему выбрать? Для ответа на этот вопрос водитель должен определиться с тем, как сильно он собирается переделать двигатель, т. е. насколько глубокой будет модернизация. Определившись со степенью вмешательства в двигатель, можно переходить к турбинам, которые бывают двух видов:

• турбины пониженной мощности. Эти устройства редко создают давление выше 0.6 бар. Чаще всего оно варьируется в пределах от 0.3 до 0.5 бар. Установка турбины пониженной мощности не предполагает серьёзного вмешательства в конструкцию мотора. Но и прирост производительности они дают незначительный — 15–18%.
• мощные системы турбонаддува. Такая система способна создать давление от 1.2 бар и более. Чтобы установить её в двигатель, водителю придётся серьёзно модернизировать мотор. Параметры мотора при этом могут измениться, причём не факт, что в лучшую сторону (особенно это относится к показателю СО в выхлопном газе). Однако мощность двигателя при этом может возрасти на треть.

Что подразумевается под модернизацией

Прежде чем дело дойдёт до установки турбины, водителю придётся провести ряд подготовительных процедур:

• монтаж кулера. Это устройство для охлаждения воздуха. Так как система турбонаддува работает на горячем выхлопном газе, она сама постепенно нагревается. Её температура может достигать 800°С. Если турбину своевременно не охладить, она попросту сгорит. Кроме того, двигатель тоже может пострадать. Так что без дополнительной системы охлаждения не обойтись;
• карбюраторную «шестёрку» придётся переделать в инжекторную. У старых карбюраторных «шестёрок» впускные коллекторы никогда не отличались прочностью. После установки турбины давление в таком коллекторе возрастает примерно в пять раз, после чего он разрывается.

Все вышеперечисленные моменты говорят о том, что ставить турбину на старенькую карбюраторную шестёрку — решение, мягко говоря, сомнительное. Владельцу такой машины будет гораздо целесообразнее поставить на неё турбокомпрессор.

В некоторых случаях вместо турбины целесообразнее поставить турбокомпрессор

У такого решения есть сразу несколько плюсов:

• водителя больше не будет волновать проблема высокого давления во впускном коллекторе;
• отпадает необходимость в установке дополнительных систем охлаждения;
• не нужно будет переделывать систему подачи топлива;
• установка компрессора обходится вдвое дешевле, чем установка полноценной турбины;
• мощность мотора увеличится на 30%.

Принцип работы

Чем же так манит турбина на инжектор владельцев транспортных средств? Всем известен тот факт, что объем горючего, который перегорает в цилиндрах, прочно связан с количеством воздуха, поглощающего в середину двигателя при пуске на инжектор. А выполнение условия соотношения масс, численно выражается как 1 кг горючей смеси к 15 кг воздуха, носит обязательный характер. Ведь последующее обогащение жидкости подразумевает уменьшение мощности. Для того чтобы убрать это препятствие, цилиндр требует большей подачи воздуха, путем его нагнетания излишек давления. Таким образом, увеличение давления воздуха на 30% запускает приемлемое увеличение показателя мощности и разгонной динамики.

Принципиальные особенности работы компрессора газотурбинного типа на инжектор элементарны. Её корпус закрепляется на выпускном коллекторе. В середине самого агрегата расположено турбинное колесо, скрепленное с компрессорным колесом. Работа струи выхлопных газов провоцирует раскручивание турбины. Затем при помощи вала момент переходит на крыльчатку компрессорного образца, которая засасывает воздух через фильтр воздушного типа передает его к карбюратору под давлением, тем самым увеличивая насыщенность цилиндров.

Увеличение наполняемости воздухом подразумевает равномерное увеличение сжигания горючего. Этот фактор влияет на возрастание КПД двигателя. В итоге газотурбинный нагнетатель позволяет за один и тот же промежуток времени закачать больший объем топлива. Моментные характеристики также увеличиваются, отражаясь на разгонной динамике.
