Для чего нужна турбина в автомобиле. эксплуатация турбины

Преимущества и недостатки турбированного мотора

Главным преимуществом любого бензинового мотора, оснащённого турбиной является увеличение его мощности на 20-30%. При одинаковом объёме с традиционным атмосферным ДВС его мощность выше на треть. Эффективность использования топлива существенно повышается.

Максимальный уровень сгорания топливно-воздушной смеси позволяет существенно снизить выброс загрязняющих веществ в окружающую среду. Максимальное использование турбированных моторов повсеместно настоящая мечта защитника окружающей среды. На этом преимущества турбированного мотора заканчиваются.

Турбированные моторы очень требовательны к качеству используемого топлива и моторного масла. Всё это в совокупности приводит к увеличению расходов на использование автомобиля в долгосрочной перспективе. Обслуживание турбированного мотора потребует от водителя больших расходов денежных средств.

Ремонт турбины требует использования специального оборудования и материалов. Самостоятельно его выполнить очень проблематично. Зачастую век отремонтированной турбины недолог и в конечном итоге потребуется её замена. Это может ощутимо ударить по кошельку владельца машины.

Для чего нужна автомобильная турбина

Автомобильная турбина вместе с компрессором является одним из компонентов, необходимых для активации так называемого турбонагнетателя (турбонаддува). Это устройство служит для увеличения объема воздуха внутри двигателя, повышения его производительности и мощности при движении автомобиля. В частности, турбина представляет собой горячую сторону турбокомпрессора и активируется благодаря горячим выхлопным газам автомобиля. Её коллега, компрессор, напротив, представляет собой холодную сторону, выполняющую поглощение воздуха, который потом сжимается.

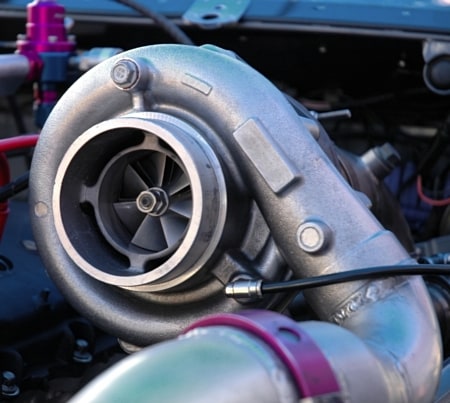

Автомобильная турбина

Турбина используется для сбора кинетической энергии и энтальпии (термодинамического потенциала), создаваемых газами, а затем для её преобразования в механическую энергию, которая используется для приведения в действие рабочего колеса компрессора. Последний сжимает воздух и поставляет его во впускной коллектор, таким образом, обеспечивая цилиндры двигателя возрастанием объема воздуха и, следовательно, большей мощностью для автомобиля.

Схема турбины с изменяемой геометрией (VNT)

Она также известна под названием – трубина с переменным соплом. Данный тип турбины используется в дизельных двигателях. Девять подвижных лопастей, установленных в турбокомпрессоре, регулируют прохождение потока газов к турбине. Увеличение и блокировка потока газов достигается при помощи привода, регулирующего угол наклона девяти лопастей. Скорость потока газов и давление нагнетаемого воздуха согласуются с количеством оборотов двигателя во время изменения угла наклона лопастей.

Следует напомнить о том, что некоторые двигатели используют несколько турбокомпрессоров. Возможно использование двух (Твин Турбо), трех или же четырёх. В таких конструкциях они устанавливаются последовательно. Первый используется при низких оборотах, а второй — при высоких. Также существует схема установки компрессоров, при которой они располагаются параллельно друг другу. Она используется на V-образных двигателях. На каждый ряд цилиндров приходится по компрессору. Бытует мнение, что один большой турбокомпрессор менее производителен, чем два маленьких.

Автомобильная турбина — что это такое

Говоря простым языком, автомобильная турбина представляет собой механическое устройство, подающее в цилиндры воздух под давлением. Задачей турбонаддува является увеличение мощности силового агрегата при сохранении рабочего объема мотора на прежнем уровне.

То есть, по факту, используя турбонаддув, можно добиться пятидесятипроцентного (и даже более) прироста мощности в сравнении с безнаддувным мотором аналогичного объема. Обеспечивается повышение мощности тем, что турбина подает в цилиндры воздух под давлением, что способствует лучшему горению топливной смеси и, как результат, мощностной отдаче.

Чисто конструктивно турбина представляет собой механическую крыльчатку, приводимую в действие выхлопными газами двигателя

По сути, используя энергию выхлопа, турбонаддув способствует захвату и подаче «жизненно важного» для мотора кислорода из окружающего воздуха

Сегодня турбонаддув выступает самой эффективной в техническом плане системой для повышения мощности мотора, а также достижения малого расхода топлива и токсичности отработанных газов.

Видео — как работает автомобильная турбина:

Турбина одинаково широко применяется как на бензиновых силовых агрегатах, так и на дизелях. При этом в последнем случае турбонаддув оказывается наиболее эффективным ввиду высокой степени сжатия и малой (относительно бензиновых моторов) частоты вращения коленвала.

Кроме того, эффективность применения турбонаддува на бензиновых двигателях ограничена возможностью проявления детонации, которая может возникать при резком увеличении оборотов мотора, а также температура выхлопных газов, которая составляет порядка одной тысячи градусов по Цельсию против шестисот у дизеля. Само собой, что подобный температурный режим способен привести к разрушению элементов турбины.

Функция турбины, настройка и ее дефекты

Функция турбокомпрессора заключается в том, чтобы увеличивать выходную мощность и крутящий момент двигателя. Благодаря турбине производители могут уменьшать количество рабочих цилиндров в двигателе без снижения мощности и крутящего момента.

Например, только трехцилиндровый 1,0 литровый турбомотор может выдавать мощность в 90 л.с. Добиться такой же производительности обычный бензиновый трехцилиндровый мотор без дорогостоящих модификаций не сможет ни один автопроизводитель.

Также 1,0 литровый турбированный трехцилиндровый двигатель имеет более низкий расход топлива и небольшой уровень выхлопных газов СО2.

Именно поэтому турбированные моторы стали очень распространенными в малолитражных бензиновых автомобилях за последние несколько лет.

Также все чаще стали выпускаться дизельные двигатели с двумя турбинами (Bi-Turbo), что позволяет производителям не только добиваться потрясающий мощности от дизельных автомобилей, но снижать уровень вредных веществ в выхлопе до рекордных значений.

В большинстве случаев работа современных турбокомпрессоров основана на тех же принципах, которые создал Швейцарский изобретатель Альфред Бучи. То есть большинство турбин в современных автомобилях работают от давления, образующего от выхлопных газах в камере сгорания двигателя.

Недавно также стали появляться турбины, которые могут работать, как от электричества, так и традиционно от газа, поступающего из выхлопной системы. Благодаря этому инженеры добились максимальной мощности и крутящего момента при небольших оборотах двигателя. Например, подобная турбо технология используется в дизельном 4,0 литровом моторе Audi V8 TDI, который устанавливается на кроссовер SQ7.

Что такое наддув?

Турбонагнетатель и нагнетатель предназначены для достижения одной и той же цели: увеличить мощность двигателя, нагнетая воздух в двигатель вашего автомобиля.

Турбокомпрессор использует отработанные выхлопные газы для вращения колеса компрессора и подачи сжатого воздуха в двигатель. Нагнетатель, однако, прикреплен к коленчатому валу вашего двигателя ремнем. Ремень вращает два «винтовых ротора» внутри нагнетателя, которые сжимают воздух и подают его в двигатель. Воздух подается в цилиндры через отверстие внизу короба нагнетателя. Вы можете увидеть, как это работает, в gif ниже:

Как работает турбонаддув дизельного двигателя

Ротор турбины и крыльчатка компрессора жестко закреплены на одном валу. Таким образом, скорость вращения ротора передается крыльчатке. Круг замыкается:

• Через компрессор воздух из атмосферы, смешиваясь с топливом, подается в цилиндры двигателя;
• Смесь сгорает, приводя в движение поршни, и образовавшиеся в результате газы поступают в выпускной коллектор;
• Здесь они принимаются в корпус турбины, разгоняются в канале и на выходе взаимодействуют с ротором, заставляя его вращаться;
• Ротор через вал передает вращение крыльчатке компрессора, которая всасывает в корпус атмосферный воздух.

Получается взаимосвязанная схема работы, когда количество всасываемого воздуха зависит от скорости вращения крыльчатки и, наоборот, крыльчатка вращается быстрее при большем количестве забираемого воздуха.

Принцип работы турбонаддува имеет два момента, называемые турбоямой и турбоподхватом.

Первый момент характеризуется задержкой в работе турбины после увеличения подачи топлива нажатием на педаль газа, так как для разгона ротора выхлопными газами требуется время.

Вслед за турбоямой наступает момент турбоподхвата, когда разогнавшийся ротор резко увеличивает подачу воздуха в цилиндры, повышая мощность двигателя.

Устройство

Первый контур вмещает в себя компрессоры высокого и низкого давления, камеру сгорания, турбины высокого и низкого давления и сопло. Второй контур состоит из направляющего аппарата и сопла. Такая конструкция является базовой, но возможны и некоторые отклонения, например, потоки внутреннего и внешнего контура могут смешиваться и выходить через общее сопло, или же двигатель может оснащаться форсажной камерой.

Теперь коротко о каждом составляющем элементе ТРДД. Компрессор высокого давления (КВД) – это вал, на котором закреплены подвижные и неподвижные лопатки, формирующие ступень. Подвижные лопатки при вращении захватывают поток воздуха, сжимают его и направляют внутрь корпуса. Воздух попадает на неподвижные лопатки, тормозится и дополнительно сжимается, что повышает его давление и придает ему осевой вектор движения. Таких ступеней в компрессоре несколько, а от их количества напрямую зависит степень сжатия двигателя. Такая же конструкция и у компрессора низкого давления (КНД), который расположен перед КВД. Отличие между ними заключается только в размерах: у КНД лопатки имеют больший диаметр, перекрывающий собой сечение и первого и второго контура, и меньшее количество ступеней ( от 1 до 5).

В камере сгорания сжатый и нагретый воздух перемешивается с топливом, которое впрыскивается форсунками, а полученный топливный заряд воспламеняется и сгорает, образуя газы с большим количеством энергии. Камера сгорания может быть одна, кольцевая, или же выполняться из нескольких труб.

Турбина по своей конструкции напоминает осевой компрессор: те же неподвижные и подвижные лопатки на валу, только их последовательность изменена. Сначала расширенные газы попадают на неподвижные лопатки, выравнивающие их движение, а потом на подвижные, которые вращают вал турбины. В ТРДД турбин две: одна приводит в движение компрессор высокого давления, а вторая – компрессор низкого давления. Работают они независимо и между собой механически не связаны. Вал привода КНД обычно расположен внутри вала привода КВД.

Сопло – это сужающаяся труба, через которую выходят наружу отработанные газы в виде реактивного потока. Обычно каждый контур имеет свое сопло, но бывает и так, что реактивные потоки на выходе попадают в общую камеру смешения.

Внешний, или второй, контур – это полая кольцевая конструкция с направляющим аппаратом, через которую проходит воздух, предварительно сжатый компрессором низкого давления, минуя камеру сгорания и турбины. Этот поток воздуха, попадая на неподвижные лопасти направляющего аппарата, выравнивается и движется к соплу, создавая дополнительную тягу за счет одного только сжатия КНД без сжигания топлива.

Форсажная камера – это труба, размещенная между турбиной низкого давления и соплом. Внутри у нее установлены завихрители и топливные форсунки с воспламенителями. Форсажная камера дает возможность создания дополнительной тяги за счет сжигания топлива не в камере сгорания, а на выходе турбины. Отработанные газы после прохождения ТНД и ТВД имеют высокую температуру и давления, а также значительное количество несгоревшего кислорода, поступившего из второго контура. Через форсунки, установленные в камере, подается топливо, которое смешивается с газами, и воспламеняется. В результате тяга на выходе возрастает порой в два раза, правда, и расход топлива при этом тоже растет. ТРДД, оснащенные форсажной камерой, легко узнать по пламени, которое вырывается из их сопла во время полета или при запуске.

форсажная камера в разрезе, на рисунке видны завихрители.

Самым важным параметром ТРДД является степень двухконтурности (к) – отношение количества воздуха, прошедшего через второй контур, к количеству воздуха, прошедшего через первый. Чем выше этот показатель, тем более экономичным будет двигатель. В зависимости от степени двухконтурности можно выделить основные виды двухконтурных турбореактивных двигателей. Если его значение к<2, это обычный ТРДД, если же к>2, то такие двигатели называются турбовентиляторными (ТВРД). Есть также турбовинтовентиляторные моторы, у которых значение достигает и 50-ти, и даже больше.

В зависимости от типа отведения отработанных газов различают ТРДД без смешения потоков и с ним. В первом случае каждый контур имеет свое сопло, во втором газы на выходе попадают в общую камеру смешения и только потом выходят наружу, образуя реактивную тягу. Двигатели со смешением потоков, которые устанавливаются на сверхзвуковые самолеты, могут снабжаться форсажной камерой, которая позволяет увеличивать мощность тяги даже на сверхзвуковых скоростях, когда тяга второго контура практически не играет роли.

Где расположена турбина в авто

Где находится турбина в машине? Всё очень просто – «улитку» легко распознать и найти встроенной в сам двигатель. Как правило, двигатели современных автомобилей оснащены турбонаддувом. Все дизельные и спортивные автомобили обязательно со встроенными турбинами, ибо без них невозможно развить необходимую мощность для пробега.

Турбина в двигателе автомобиля (“улитка”)

Если в заводской модели авто есть турбокомпрессор, владельцу не нужно будет беспокоиться о каких-либо дополнительных деталях, потому что двигатель транспортного средства уже разработан для обработки мощности, генерируемой турбиной. В случае отсутствии турбины в машине, лучше обратиться к специалисту, который поможет выбрать подходящую модель турбины под двигатель и модель авто.

Принцип работы турбонаддува

Принцип работы турбонаддува достаточно прост. Выхлопные газы, которые выбрасывает двигатель, попадают на турбину и придают ей вращение. Турбина, в свою очередь, передаёт крутящий момент компрессору, он засасывает воздух и сжимает его. После этого сжатый воздух направляется в цилиндры двигателя. Опционально в эту схему вносится промежуточный охладитель воздуха — интеркулер. Он снижает температуру сжатого компрессором воздуха, соответственно уменьшая его объём. Это избавляет от неприятных эффектов вроде детонации, и повышает общую эффективность системы.

Смысл закачивания дополнительного воздуха становится ясен, если вспомнить принцип работы двигателя внутреннего сгорания. В его цилиндрах сгорает топливо-воздушная смесь, этот процесс толкает поршень, который проворачивает коленвал

Но, для эффективного сгорания смеси важно соблюдать правильное соотношение топлива и воздуха, поэтому нельзя повысить мощность просто добавив в смесь больше топлива. Вместе с увеличением количества топлива нужно увеличивать и количество воздуха

Это можно сделать увеличив объём цилиндра, чтобы в него помещалось побольше воздуха. Но можно пойти другим путём — повысить плотность воздуха, загоняемого в цилиндры. Тогда с той же единицы рабочего объёма двигателя можно снимать ощутимо большую мощность. Хороший пример — спорткары, где каждый литр объёма может выдавать более 150 л.с. Конечно, помимо турбонаддува там используют ещё массу ухищрений. Но вполне реально получить 105-115 л.с. на литр с помощью одного только турбирования.

Как заменяют турбонагнетатели

В стандартных условиях в процессе замены турбонагнетателя выполняют установку компрессора высокопоточного типа и иногда турбинной крыльчатки с большими параметрами. Делается это с целью достижения эффекта обратных процессов, заключающихся в снижении силы действия выхлопов на работу, что приводит к снижению быстроты их работы и давления вначале вращения. Для пропуска большего объема выхлопов для турбин и компрессоров предусмотрен корпус с большими параметрами.

В некоторых машинах ставится рекомендованный предприятием-изготовителем турбонагнетатель, в котором с правильными размерами выходного и входного проходов. Зачастую автомобилисты отдают предпочтение «гибридным», вырабатывающих мощность, отличную от обеспечиваемой стандартными типами мощности. Иногда выполняют замену износившегося из-за повышения давления 180-градусные подшипники упорного типа на более устойчивые 360-градусные аналоги.

Для экономных водителей отличным вариантом замены турбонегнетателей является использование японских б/у запчастей, размеры и большой ассортимент которых предлагаются на любом авторынке. При этом турбину подбирают по объему и размерам движка.

Как работает турбина дизельного двигателя

Мощность любого двигателя и производительность его работы зависит от целого ряда причин. А именно: от рабочего объёма цилиндров, от количества подаваемой воздушно-топливной смеси, от эффективности её сгорания, а также от энергетической части топлива. Мощность двигателя возрастает пропорционально росту количества сжигаемого в нём за определённую единицу времени горючего. Но для ускорения сгорания топлива необходимо увеличение запаса сжатого воздуха в рабочих полостях мотора.

То есть, чем больше за единицу времени сжигается горючего, тем большее количество воздуха потребуется «впихнуть» в мотор (не очень красивое слово «впихнуть» здесь, тем не менее, очень хорошо подходит, поскольку сам мотор не справится с забором избыточного количества сжатого воздуха, и фильтры нулевого сопротивления в этом ему не помогут).

В этом, повторимся, и состоит основное назначение турбонаддува – в наращивании подачи воздушно-топливной смеси в камеры сгорания. Это обеспечивается нагнетанием сжатого воздуха в цилиндры, которое происходит под постоянным давлением. Оно происходит вследствие преобразования энергии отработанных газов, проще говоря, из бросовой и утерянной – в полезную. Для этого, прежде чем выхлопные газы должны быть выведены в выхлопную трубу, а далее и, соответственно, в атмосферу, их поток направляется через систему турбокомпрессора.

Этот процесс обеспечивает раскручивание колеса турбины («крыльчатки»), снабжённого специальными лопастями, до 100-150ти тысяч оборотов в минуту. На одном валу с крыльчаткой закреплены и лопасти компрессора, которые нагнетают сжатый воздух в цилиндры двигателя. Полученная от преобразования энергии выхлопных газов сила используется для значительного увеличения давления воздуха. Благодаря чему и появляется возможность впрыскивания в рабочие полости цилиндров гораздо большего количества топлива за фиксированное время. Это даёт значительное увеличение как мощности, так и КПД дизеля.

Дизельная турбина в разрезе

Проще говоря, турбосистема содержит две лопастных «крыльчатки», закреплённых на одном общем валу. Но находящихся при этом в отдельных камерах, герметично отделённых друг от друга. Одна из крыльчаток вынуждена вращаться от постоянно поступающих на её лопасти выхлопных газов двигателя. Поскольку вторая крыльчатка с нею жёстко связана, то и она также начинает вращаться, захватывая при этом атмосферный воздух и подавая его в сжатом виде в цилиндры двигателя.

Что такое турбонаддув в автомобиле

Турбонаддув это специальная система, которая закачивает (наддувает) дополнительный воздух в цилиндры двигателя. Такая система используется не только в автомобильных двигателях, но и в авиационных, тепловозных, корабельных, и многих других. Широкое распространение турбонаддува вызвано тем, что это очень простой и дешёвый способ повышения мощности двигателя. Турбировать можно почти любой автомобильный двигатель, даже если это изначально не предусмотрено конструкцией.

Устройство турбонаддува относительно простое:

• турбокомпрессор;
• охладитель воздуха;
• набор патрубков;
• выпускной коллектор;
• ряд датчиков и клапанов.

Полный комплект не занимает много места, его установка не требует серьезной переработки силового агрегата. Поэтому поставить турбонаддув на свою машину может любой желающий. Цены на турбосистемы сильно разнятся, в зависимости от мощности, эффективности, фирмы-производителя.

Принцип действия турбонаддува

Система турбонаддува использует энергию газов, которые образуются при сгорании топлива. Газы обеспечивают вращательные движения колеса турбинного типа, которое в свою очередь запускает компрессорное колесо, отвечающее за сжатие и нагнетание воздушной массы в систему. Далее происходит охлаждение воздуха при помощи интеркулера и подача его в цилиндры.

Очевидно, что хотя турбонаддув механически никак не связан с коленвалом двигателя, однако его работа и ее эффективность находится в прямой зависимости от скорости вращения коленчатого вала. Чем выше обороты двигателя, тем эффективнее работает турбонаддув.

Несмотря на свою практичность и эффективность, система турбонаддува имеет некоторые недостатки. Ключевым из них является появление турбоям – задержка в увеличении мощности ДВС.

Подобное явление проявляется вследствие инерционности системы – задержки в увеличении давления наддува при достаточно резком нажатии на газ, что может привести к разрыву между требуемой мощностью двигателя и производительностью турбины.

Принцип работы турбокомпрессора

ТУРБОКОМПРЕССОР — Это лопастная машина, позволяющая использовать энергию выхлопных газов для нагнетания воздуха или топливовоздушной смеси в двигатель внутреннего сгорания — наддува.

В своей работе турбокомпрессор использует энергию отработавших газов. Эта энергия вращает турбинное колесо которое связано, через вал ротора с компрессорным колесом. Компрессорное колесо сжимает воздух и нагнетает его в цилиндры.

Фактически компрессорная часть турбомотора – это рассмотренный выше центробежный нагнетатель, только приводится в действие он энергией газов. Скорость вращения газовой турбины очень высока (до 200 000 об/мин)

В процессе работы турбина и воздух проходящий через неё сильно нагревается. Это происходит как за счет сжатия воздуха, так и за счет высокой температуры отработанных газов. (Нагрев выхлопных газов в бензиновом моторе может достигать 1000°С)
Приходится охлаждать и саму турбину — подводя масло и охлаждающую жидкость, и выходящий воздух — для этого ставят интеркулер.

Функция турбины, настройка

Функция турбокомпрессора заключается в том, чтобы увеличивать выходную мощность и крутящий момент двигателя. Благодаря турбине производители могут уменьшать количество рабочих цилиндров в двигателе без снижения мощности и крутящего момента.

Также все чаще стали выпускаться дизельные двигатели с двумя турбинами (Bi-Turbo), что позволяет производителям не только добиваться потрясающий мощности от дизельных автомобилей, но снижать уровень вредных веществ в выхлопе до рекордных значений.

Недавно также стали появляться турбины, которые могут работать, как от электричества, так и традиционно от газа, поступающего из выхлопной системы. Благодаря этому инженеры добились максимальной мощности и крутящего момента при небольших оборотах двигателя.

Внешний вид автомобильной турбины

Часто автомобильные турбины называют «улитками». И в самом деле, внешний вид турбины напоминает моллюска. Но, в отличие от медлительной улитки, турбина способна внутри себя отработать мощную энергию для высокой производительности авто. Если рассматривать современную турбину с компрессором, но данный агрегат состоит из двух «улиток», одна проводит отработанные газы, а вторая прокачивает воздух в цилиндры. Но в комплексе система называется «турбонаддув», и состоит из множества деталей.

Автомобильная турбина в разрезе

Основным компонентом турбины с нагнетателем, который выполняет главную функцию, является крыльчатка с лопатками. Она вращается на высокой скорости до 200 000 оборотов в минуту, и действует как компрессор, закачивая поток воздуха в камеру турбины. Далее воздух сжимается, и уменьшается его объем. Но по законам физики, сжатый воздух способен нагреваться. И тут инженеры продумали отличное решение – использовали принцип промежуточного охлаждения воздуха.

Система турбонаддува

Если ли разница между турбиной в дизельном и бензиновом двигателе? Её практически нет. Главное отличие – это степень наддува. В дизельных двигателях необходимо большое давление, и по этой причине в них более мощные нагнетатели воздуха. Бензиновые двигатели оснащены нагнетателями меньшей мощности, поскольку высокое давление в камере сгорания способно привести к детонации.

Схема турбины с изменяемой геометрией (VNT)

Она также известна под названием – трубина с переменным соплом. Данный тип турбины используется в дизельных двигателях. Девять подвижных лопастей, установленных в турбокомпрессоре, регулируют прохождение потока газов к турбине. Увеличение и блокировка потока газов достигается при помощи привода, регулирующего угол наклона девяти лопастей. Скорость потока газов и давление нагнетаемого воздуха согласуются с количеством оборотов двигателя во время изменения угла наклона лопастей.

Некоторые двигатели используют несколько турбокомпрессоров. Возможно использование двух (Твин Турбо), трех или же четырёх. В таких конструкциях они устанавливаются последовательно. Первый используется при низких оборотах, а второй — при высоких. Также существует схема установки компрессоров, при которой они располагаются параллельно друг другу. Она используется на V-образных двигателях. На каждый ряд цилиндров приходится по компрессору. Бытует мнение, что один большой турбокомпрессор менее производителен, чем два маленьких.

Устройство турбины дизельного двигателя

Турбокомпрессор выполняет задачу по нагнетанию воздуха под давлением в цилиндры мотора: чем больше будет воздуха, тем больше топлива силовой агрегат сможет сжечь, что, в свою очередь, приведет к увеличению мощности двигателя без увеличения объема имеющихся цилиндров.

Турбонаддув имеет особую конструкцию из двух элементов:

• турбина;
• компрессор.

Компрессор усиливает поступление воздуха в топливную систему. Составные части компрессора находятся в алюминиевом корпусе. Внутри находится ротор, закрепленный на оси турбины. Вращаясь, ротор вбирает воздух: большая скорость вращения приводит к большему количеству попавшего внутрь воздуха. Для набора скорости существует турбина.

Турбина состоит из корпуса с ротором внутри. Поскольку все элементы устройства взаимодействуют с газами высокой температуры, они изготавливаются из специальных материалов, невосприимчивых к такому воздействию.

Особенности турбированных двигателей

Принцип работы турбины состоит в принудительном нагнетании воздуха под давлением в цилиндры. Такое действие позволяет увеличить рабочий объем камеры сгорания за счет сильного сжатия, поэтому при равном объеме двигателя, разница в мощности между атмосферником и турбомотором колоссальная.

Главные предпосылки появления турбированных моторов:

• Невозможность существенного увеличения мощности без увеличения объема и количества цилиндров (отсюда мы имеем агрегаты V8 и V12)
• «Выжимание» максимальной мощности с помощью уменьшения камеры сгорания увеличивает степень сжатия, а значит работа двигателя без детонации невозможна. Детонация разрушает поршни.
• Любые манипуляции по увеличению мощности атмосферника увеличивают расход топлива, а также делают невозможным комфортную эксплуатацию во всем диапазоне оборотов двигателя.

Изначально в массовое производство был запущен дизельный турбированный двигатель — такие моторы «наматывали» миллионы километров без особых проблем. В 80-х годах прошлого века среди легковых автомобилей начали появляться бензиновые турбоагрегаты.

Стоимость таких автомобилей существенно отличалась от обычных. До 90-х годов широко использовались механические нагнетатели, приводящиеся в движение через ремень от коленвала. Конструкция довольно проста и надежна, о чем свидетельствует яркий пример в лице двигателя Mercedes-Benz M111 E23 Compressor.

Позднее решено было переходить на турбокомпрессор, работающий от выхлопных газов, так как механический нагнетатель забирал значительную мощность на раскручивание лопастей.

Основные неисправности — признаки и причины

Сразу стоит оговориться, что основная причина поломок — это несвоевременное техническое обслуживание агрегата, его рекомендуется проводить минимум один раз в год. Следующая причина — низкое качество масла, либо его несвоевременная замена. Третья — попадание в устройство посторонних предметов (например, мелких камушков). Наконец, четвёртая — банальный износ отдельных компонентов турбины, ведь у каждого оборудования есть свой срок эксплуатации. Теперь опишем признаки, которые могут говорить о неисправности.

Чёрный дым из выхлопной трубы. Топливо сгорает в интеркулере или нагнетающей магистрали. Скорее всего — неисправность системы управления.

Сизый дым. Возможно, из-за нарушения герметизации турбины масло просачивается в камеру сгорания.

Белый дым. Сливной маслопровод загрязнился, потребуется его чистка.

Повышенный расход топлива. Воздух не доходит до компрессора.

Увеличен расход масла. Нужно проверить стыки патрубков — возможно, нарушена герметичность.

Уменьшение динамики разгона. Скорее всего вышла из строя система управления, из-за чего возник недостаток кислорода.

Посторонний свист, скрежет или шумы. Это может быть изменение зазора ротора, дефект в корпусе, утечка воздуха между двигателем и турбиной, либо загрязнение маслопровода.

Всегда нужно соблюдать правила эксплуатации агрегата — это снизит вероятность появления поломки и продлит срок службы устройства. Следует придерживаться нескольких простых правил:

• следите за качеством топлива и масла;
• не забывайте вовремя менять масло и фильтры;
• начинайте движение только после того, как движок прогреется;
• после прекращения движения нужно дать мотору поработать на холостых, а не сразу его выключать.

И, конечно же, следует регулярно проходить ТО.

Плюсы и минусы турбомотора

В плюсе — понятное дело: увеличение мощности мотора, улучшение динамики машины и снижение вредных выбросов за счет более полного сгорания смеси. К плюсам можно отнести и более устойчивую работу двигателя в условиях высокогорья.

Но за эти плюсы придется очень многим заплатить (минусы):

Увеличенный расход топлива. При равных объемах, двигатель с турбонаддувом будет потреблять больше топлива примерно на 20%, но и выдавать лошадиных сил на 70% больше.

Ресурс турбодвигателя. Увеличение мощности двигателя при таких же массово-габаритных показателях, приводит к повышенному износу основных узлов. Результатом этого является уменьшение ресурсных возможностей двигателя.

Масляное голодание. Снижается устойчивость к износу поршневой группы. Этому способствует то, что возрастает давление со стороны картерных газов. При работе продолжительное время в таких условиях может возникнуть «масляное голодание». Оно в свою очередь может привести к поломке турбокомпрессора. Ресурс самой турбины так же невелик 100-150 тыс.км.

Турбояма и турбоподхват. Турбояма возникает когда резко нажимают на педаль газа, а турбина еще не успела набрать обороты. Турбоподхват возникает сразу после прохождения турбоямы, когда резко увеличивается давление выхлопных газов, что ведет к перегреву турбины.
Существует несколько способов решения данной проблемы:

применение турбины с изменяемой геометрией;
использование двух параллельных турбонагнетателей;
использование двух последовательных турбонагнетателей;
комбинированный наддув.

Качественное топливо и масло. Заправлять топливо придется только высокого качества, в противном случае турбина может очень быстро умереть. Помимо этого, использование турбины предполагает наличие моторных масел особых сортов, которое вдобавок придется в два раза чаще менять. Так же высокие требования предъявляются и к воздушному фильтру, который тоже придется менять гораздо чаще.

Дорогостоящий ремонт и обслуживание. Конструкция и устройство турбины довольно сложны и применяются там только качественные материалы, поэтому и стоимость их не маленькая.

Кроме этих минусов, есть ещё особенности в управлении двигателем:

Запуск турбодвигателя при низкой температуре. Запускать турбодвигатель при низкой температуре рекомендуется с предварительной прокруткой. Сначала стартером делаются 2 – 3 короткие прокрутки, после чего производится запуск турбодвигателя на холостых оборотах. Предварительная прокрутка позволяет запустить циркуляцию масла в двигателе и начать постепенное заполнение системы маслом, что предотвратит масляное голодание.

Выключение двигателя с турбиной (термоудар) Главным «врагом» турбины является так называемый «термоудар». При движении на высоких скоростях число оборотов турбины составляет более 100 тыс. об/минуту. При этом сама турбина, естественно, сильно нагревается.

Охлаждение турбины происходит с помощью масла, циркулирующего в самом устройстве. Если охлаждающий поток масла вместе с остановкой двигателя резко остановится, то турбина перегреется и выйдет из строя. Поэтому после больших нагрузок, перед остановкой, турбомотору надо какое то время поработать на холостом ходу.

Работа турбомотора на холостых оборотах. Долгая работа турбированного двигателя на холостых может привести к протечкам масла в местах соединений.

В данной ситуации давление масла в турбине гораздо выше чем давление подаваемого воздуха, что способствует протеканию масла через соединения, это будет заметно по характерному синему цвету выхлопа. Масло будет оседать на элементах турбины в виде нагара, что по мере пробега скажется на ее ресурсе.
