Ford focus 2.0 2012 г.в. ошибка u1900

Особенности самостоятельной диагностики

Владельцы автомобилей Форд могут самостоятельно продиагностировать свой автомобиль, бортовой компьютер для того и создан, чтобы можно было не открывая капот понять, какая беда приключилась с машиной. Но самостоятельная диагностика – это еще и определенный риск, связанный с тем, что проверку проводит компьютер. Электроника тоже ломается, глючит и зависает. Никто не даст 100% гарантии, что компьютер выполнит свою работу правильно и не подведет водителя во время тестирования автомобиля.

Это не означает, что нужно в любом случае, едва только возникла проблема, ехать в сервисный автомобильный сервис. Диагностика, выполненная профессиональными мастерами, как правило, бьет по карману водителя. И она не всегда оказывается такой уж обязательной.

Просто имейте в виду – если компьютер показал поломку, которой, вы уверены, нет, не торопитесь покупать запчасть. Как мы уже говорили, тестирование – это подсказка, а не гарантированный ответ.

Как расшифровывается ошибка U1900

На английском языке согласно расшифровке ошибок по протоколу ОБД2 название ошибки звучит  «Communication BUS FAULT» —  это переводится как «Ошибка связи по CAN-шине». Чтобы понять где находится причина такой ошибки, необходимо знать что такое CAN-шина в автомобиле и для чего она предназначена.

Большинство пользователей персональных компьютеров со стажем имеют представление о локальной сети. Она предназначена для объединения компьютеров пользователей в офисе (на производстве, в доме и т.д.) с целью обмена информацией.

Например, в большом магазине все кассовые терминалы, бухгалтерия, компьютеры баз данных объединены в единую сеть, чтобы в режиме реального времени контролировать склады, бухгалтерские операции, поступление средств и др. Если в магазине случится нарушение связи по локальной сети, в принципе, ни склад, ни бухгалтерия не встанут (могут продолжать работать), но их взаимодействие будет нарушено. Не будут поступать данные об остатках на складе, поступлении средств. Управление магазином будет нарушено.

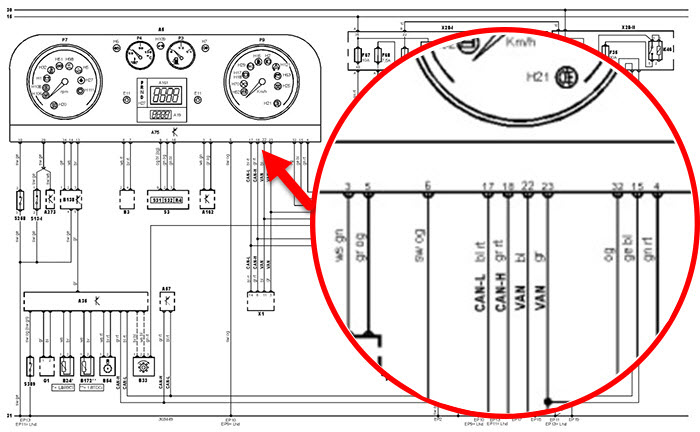

Точно так же организован обмен информацией в автомобиле. Дело в том, что большинство систем автомобиля сейчас управляется отдельными микропроцессорами (в составе блоков управления). Они связаны друг с другом по CAN-шине. Данные, например, о скорости автомобиля блок АБС и приборная панель получают не по отдельному проводу, а в составе потокового цифрового сигнала, передающегося по CAN-шине. Так идет обмен информации по всему автомобилю.

Принцип передачи введен еще в прошлом веке. При этом применяется симметричная «скрутка» (два провода, скрученные в единый жгут). Несмотря на простоту, такая система показала отличные результаты в плане скорости передачи данных и помехозащищенности. Схематически CAN-шину можно изобразить так.

Если в каком-то месте разорвать CAN-шину, а еще хуже, ее закоротить, то обмен информацией по шине будет нарушен. В этом случае приборная панель может не видеть сообщений о скорости автомобиля, температуре охлаждающей жидкости, частоте вращения двигателем, охранная система – данные о состоянии дверей и так далее.

Сообщение диагностического устройства в виде ошибки U1900 свидетельствует о том, что связь нарушена. О том, что может являться последствием данного нарушения, ошибка молчит. С этой точки зрения ошибка очень сложна для исправления. Где искать причину, неизвестно, ведь CAN-шина следует по практически всем системам автомобиля.

Автоэлектрики, в основном, используют свой опыт, советы коллег, перебирают все блоки, начиная от главного монтажного, затем приборную панель, блок управления двигателем, АБС и далее по схеме.

#1

Отправлено 31 January 2017 — 12:44

Всем привет.

Интересует вопрос вывода ошибки U1900 автомобиля ФФ2 рестайл.

Предыстория от хозяина — после мойки подкапотного пространства автомобиль начал глохнуть на ходу.

Ошибка U1900 свидетельствует о ошибке связи кан.

В моторном ошибка P1260 сообщающая о угоне автомобиля.

Когда автомобиль заглох — ЭБУ двигателя не выходит на связь. Но щиток и абс на связи(Вроде на одном кане висят или я ошибаюсь??) Но стоит немного подождать как ЭБУ опять на связи и автомобиль опять заводиться.

Теперь главный вопрос копать в сторону CAN или питания??

Сообщение отредактировал dock88: 31 January 2017 — 12:45

Это интересно: Как поменять ремень ГРМ на Renault Logan +артикулы — рассказываем главное

Ошибка U1900 на Форд Фокус 2, что обозначает и как ее исправить? Разборка приборной панели и пайка контактов CAN-шины

Всем привет, вы на сайте посвященном автомобилям марки Форд! Сегодня поговорим о неисправностях электроники Форд Фокус второго поколения. Вы узнаете, что значит ошибка U1900 и как от нее избавиться.

Несмотря на то, что ЭБУ Фокусов второго поколения довольно просты и неприхотливы, нередко случаются поломки, которые заставляют понервничать своих владельцев. Так нередко сбои в работе электросети возникают по причине низкого качества проводки, плохой пайки или проблем с контактами. Неизвестно по каким причинам производитель решил сэкономить на этих материалах, возможно дело в банальном браке? Однако проблема есть и ее надо решать!

Ошибка U1900 довольно частое явление для Ford Focus 2, однако при правильном подходе и «прямых руках» эта проблема решается довольно просто. Проявляется ошибка в виде нерабочих показателей тахометра и одометра, которые, то работают, то нет, могут загораться контрольные лампы все одновременно. Также все это безобразие может сопровождаться разными надписями типа: «неисправность сист. двигателя», Check Engine или «Разгон уменьшен».

Тема эта не новая и в сети существует масса руководств по устранению данной проблемы. В большинстве случаев проблема кроется в CAN-шине и ее контактах. КАН-шина или коммуникационная шина (CAN Communication Bus) — это связующее звено, через которое происходит передача данных между различными электронными узлами по протоколу CAN. Малейшая проблема в работе этой шины фиксируется и выводится на приборную панель, кроме того происходит ряд изменений, которых нельзя не заметить, о них я писал выше.

Разрыв связи между модулями проявляется в виде следующих ошибок:

• U1900-60 — ошибка передачи данных по причине неисправности КАН-шины;
• U2200-20 — ошибка возникает в случае неисправностей одометра;
• U2510-20 — ошибка сообщает о наличии разрыва в цепи CAN-шины.

Как решить эту проблему?

Решение, как это не странно, довольно простое и под силу каждому у кого есть паяльник и маломальское понятие о том, как выполняется пайка. Все, что нужно — это пропаять проблемные контакты, которые показаны на фото ниже. Перед тем как выполнить пайку контактов CAN-шины необходимо демонтировать панель приборов и разобрать ее, как это сделать правильно вы сейчас узнаете.

Перед тем как разобрать приборку Форд Фокус 2, хочу сразу предупредить, что все работы по разборке производятся крайне ОСТОРОЖНО и МАКСИМАЛЬНО АККУРАТНО. Если что-то не поддается, значит где-то вы упустили крепеж или винт

Работать лучше в перчатках, чтобы не оставлять следов от пальцев. Помните об этом во время работы!

1. Итак, приступим. Для удобства опускаем руль в крайнее нижнее положение.
2. Далее демонтируем накладки за рулем и под ним. Затем откручиваем два винтика расположенных под рулем.
3. После откручиваем еще два винта, которыми крепится сама приборка.

1. Теперь можно попробовать достать приборную панель, для этого оттягиваем козырек, расположенный над панелью и тянем ее на себя.
2. Когда панель у вас в руках, отключите питание и приступайте к процессу разборки.
3. Передняя часть панели приборов снимается путем отщелкивания фиксаторов в верхней и нижней части.

1. Далее необходимо снять стрелки, но перед тем как это сделать не забудьте сделать метки расположения стрелок. Для этого можно использовать мел или другой материал, который потом легко удалить без следа. Сами стрелки снимаются при помощи отвертки, аккуратно снимаем колпачок, а затем поддеваем стрелку по кругу, у основания штока на котором она сидит.

1. После этого можно снять шкалу, она никак не закреплена, просто плотно лежит на своем месте. На шкале хорошо видны следы от пальцев, поэтому будьте аккуратны, работайте в перчатках.
2. Теперь ничего не мешает демонтировать заднюю часть приборной панели, поэтому находим защелки и аккуратно их отщелкиваем, после чего достаем необходимую нам плату.
3. После того как плата извлечена, можно приступать к пайке вышеуказанных контактов, для этого используем миниатюрный паяльник (25 Ватт), жидкий флюс и припой.

Более детально о том, как правильно разобрать и пропаять КАН-шину смотрите в этом видео:

После проведения всех мероприятий собираем панель в обратном порядке. Вот и все! В 99% случаев пайка помогает убрать все вышеперечисленные ошибки и избавиться от глюков приборки.

Спасибо за внимание и до новых встреч на Форд Мастер. Жду ваших комментариев относительно данной темы, напишите удалось ли вам решить вашу проблему и как именно

Пришлось ли вам разбирать панель и паять CAN-шину?

Как выполнить проверку?

Есть два метода определения кодов поломок и неисправностей в работе «американца» или «европейца» Форд. Модели Фиеста, Куга, Эскейп, Рейнджер и Карго оснащаются бортовыми компьютерами, с помощью которых можно выявить неполадки в работе разных систем. Владельцам машин Транзит, Фьюжн, Мондео, Фокус рестайлинг и дорестайлинг предлагается два метода выявления неисправностей. Можно выполнить тест меню, проведя самодиагностику, или выполнить полноценное тестирование с использованием ноутбука.

Адаптер с проводом для компьютерной проверки

Для выявления поломок в автомобилях 2000, 2005, 2006, 2007, 2008, 2013 или любого другого года выпуска сделайте следующее:

1. Сядьте на водительское место и включите зажигание, провернув ключ в замке. Запуск мотора выполнять не надо.
2. На контрольном щитке располагается кнопка одометра, предназначенная для сброса пробега. Нажмите на нее и удерживайте на протяжении нескольких секунд.
3. Удерживая клавишу, ключ в замке зажигания надо провернуть так, чтобы он попал в положение II.
4. В этот момент на дисплее контрольного щитка вы увидите надпись «Test», после этого клавишу одометра можно отпустить. При выполнении задачи учтите, что удерживая кнопку в перерывах между проверками на протяжении трех секунд и больше, процесс диагностики будет завершен. Тогда процедуру тестирования надо начинать заново.

По мнению специалистов, такой вариант проверки Ford S Max, Focus, Mondeo, Fusion, Transit с двигателем бензин или дизель недостаточно эффективен. Особенно если сравнивать с тестированием моторов объемом 1,6 либо 2 литра при подключении к диагностическому разъему OBD2. Для такой проверки потребуется адаптер с компьютером, на который заранее надо установить специальную утилиту для диагностики.

Процесс проверки выполняется так:

1. Найдите разъем для проверки. Он может располагаться под рулевым колесом слева, под магнитолой, за бардачком, в багажном отсеке или в подкапотном пространстве. Обратитесь к сервисному руководству, чтобы точно определить место установки разъема.
2. Подключите к штекеру OBD2 адаптер. Через адаптер производится подключение ноутбука к USB-порту.
3. После подключения включите зажигание. Заводить двигатель не надо.
4. Запустите установленную утилиту на компьютере, с помощью которого будет выполняться проверка. В соответствии с интерфейсом программы нажмите на кнопку «Запуск проверки» либо «Старт». Начнется процедура проверки. Утилита обратится к бортовому компьютеру, который выдаст все коды неисправностей, обнаруженные управляющим устройством. Впоследствии все комбинации покажутся на дисплее ноутбука. По полученным комбинациям надо определить неполадку и исправить ее.

Как решить эту проблему?

Решение, как это не странно, довольно простое и под силу каждому у кого есть паяльник и маломальское понятие о том, как выполняется пайка. Все, что нужно — это пропаять проблемные контакты, которые показаны на фото ниже. Перед тем как выполнить пайку контактов CAN-шины необходимо демонтировать панель приборов и разобрать ее, как это сделать правильно вы сейчас узнаете.

1. Итак, приступим. Для удобства опускаем руль в крайнее нижнее положение.
2. Далее демонтируем накладки за рулем и под ним. Затем откручиваем два винтика расположенных под рулем.
3. После откручиваем еще два винта, которыми крепится сама приборка.

1. Теперь можно попробовать достать приборную панель, для этого оттягиваем козырек, расположенный над панелью и тянем ее на себя.
2. Когда панель у вас в руках, отключите питание и приступайте к процессу разборки.
3. Передняя часть панели приборов снимается путем отщелкивания фиксаторов в верхней и нижней части.

1. Далее необходимо снять стрелки, но перед тем как это сделать не забудьте сделать метки расположения стрелок. Для этого можно использовать мел или другой материал, который потом легко удалить без следа. Сами стрелки снимаются при помощи отвертки, аккуратно снимаем колпачок, а затем поддеваем стрелку по кругу, у основания штока на котором она сидит.

1. После этого можно снять шкалу, она никак не закреплена, просто плотно лежит на своем месте.  На шкале хорошо видны следы от пальцев, поэтому будьте аккуратны, работайте в перчатках.
2. Теперь ничего не мешает демонтировать заднюю часть приборной панели, поэтому находим защелки и аккуратно их отщелкиваем, после чего достаем необходимую нам плату.
3. После того как плата извлечена, можно приступать к пайке вышеуказанных контактов, для этого используем миниатюрный паяльник (25 Ватт), жидкий флюс и припой.

Отправлено 31 January 2017 — 12:57

Разобрать панель и пропаять разъем

#3

Отправлено 31 January 2017 — 13:11

Приборка не причём, из-за неё машина не заглохнет на ходу, я бы к моторнику полез и там всё искал, а может быть и воду там нашел бы.))

Как провести диагностику

Для начала включите зажигание, двигатель заводить не следует. Зажмите кнопку, которая сбрасывает пробег. Она находится на панели приборов машины. Эту кнопку необходимо надавливать в течение нескольких секунд и, продолжая ее зажимать, перевести ключ в следующую позицию.

Если вы все сделаете правильно, на табло появится надпись «Test».

В результате такой самостоятельной диагностики, компьютер выдаст шифры-коды, которые обозначают определенные поломки. Специалисты говорят, что ожидать сверхточных результатов не рекомендуется, однако проверка может оказаться полезной во многих ситуациях. Если машина работает не так как нужно, первым делом ее необходимо продиагностировать самому.

Коды неисправностей Форд Фокус 2 на русском

Ошибки в бортовом компьютере Ford Focus 2

https://youtube.com/watch?v=lOZ1M835Cw8

OBD2 Авто диагностический сканер Распаковка, обзор, тест адаптера на Форд Фокус 3

Форд Фокус 2 (Главная дорога НТВ 24-10-2009)

ОБМАНКА НАГРЕВАТЕЛЯ ДАТЧИКА КИСЛОРОДА | Ошибка P0036 .

поиск и сброс ошибок через блютус адаптер OBD2 елм327 и программу Torque.

КАК УБРАТЬ (ОБНУЛИТЬ,УСТРАНИТЬ) «ЧЕК» на авто? #check engine

Ремонт автомобилей форд фокус 2

FOXWELL NT201 ОБЗОР И ТЕСТ СКАНЕР ДЛЯ ДИАГНОСТИКИ АВТОМОБИЛЯ С АЛИЭКСПРЕСС

https://youtube.com/watch?v=sX3qykQf—Y

Компьютерная диагностика автомобиля ELM327 (Часть 1)

Дополнительные функции бортового компьютера

• Форд галакси установка ремня генератора
• Отзывы о автобусе Ford transit
• Сколько ремней в Форд фиесте
• Форд Фокус3 хатчбек
• Где usb разъем на Форд Фокусе 2
• Духи от тома Форда в иль де ботэ
• Крепление глушителя Форд куга
• Ford сервис вао
• Новый Ford рейнджер
• Авто Форд все модели отзывы
• Ford gt40 из форсажа
• Система охлаждения Форд Транзит 2 0 бензин
• Масло mobil для Ford Focus 2
• Как заменить предохранитель для прикуривателя Форд Фокус 2
• Ford Scorpio на газу

Главная » Лучшее » Коды неисправностей Форд Фокус 2 на русском

Ошибка U1900 на Форд Фокус 2, что обозначает и как ее исправить? Разборка приборной панели и пайка контактов CAN-шины

10.10.2017 3 050

Всем привет, вы на сайте посвященном автомобилям марки Форд! Сегодня поговорим о неисправностях электроники Форд Фокус второго поколения. Вы узнаете, что значит ошибка U1900 и как от нее избавиться.

Несмотря на то, что ЭБУ Фокусов второго поколения довольно просты и неприхотливы, нередко случаются поломки, которые заставляют понервничать своих владельцев. Так нередко сбои в работе электросети возникают по причине низкого качества проводки, плохой пайки или проблем с контактами. Неизвестно по каким причинам производитель решил сэкономить на этих материалах, возможно дело в банальном браке? Однако проблема есть и ее надо решать!

Ошибка U1900 довольно частое явление для Ford Focus 2, однако при правильном подходе и «прямых руках» эта проблема решается довольно просто. Проявляется ошибка в виде нерабочих показателей тахометра и одометра, которые, то работают, то нет, могут загораться контрольные лампы все одновременно. Также все это безобразие может сопровождаться разными надписями типа: «неисправность сист. двигателя», Check Engine или «Разгон уменьшен».

Тема эта не новая и в сети существует масса руководств по устранению данной проблемы. В большинстве случаев проблема кроется в CAN-шине и ее контактах. КАН-шина или коммуникационная шина (CAN Communication Bus) — это связующее звено, через которое происходит передача данных между различными электронными узлами по протоколу CAN. Малейшая проблема в работе этой шины фиксируется и выводится на приборную панель, кроме того происходит ряд изменений, которых нельзя не заметить, о них я писал выше.

Разрыв связи между модулями проявляется в виде следующих ошибок:

• U1900-60 — ошибка передачи данных по причине неисправности КАН-шины;
• U2200-20 — ошибка возникает в случае неисправностей одометра;
• U2510-20 — ошибка сообщает о наличии разрыва в цепи CAN-шины.

Можно ли ездить с такой ошибкой

p, blockquote 18,0,0,0,0 —>

В случае необходимости ездить с такой ошибкой U1900 можно. Она не приводит к дальнейшим неприятным последствиям технического характера. Имеется ввиду к неисправностям двигателя, АКПП и других.

p, blockquote 19,0,0,0,0 —>

Что может быть последствием наличия ошибки U1900:

p, blockquote 20,0,0,0,0 —>

• неправильные показания на приборной панели;
• сбои в работе охранной системы;
• отказ работоспособности АБС;
• увеличение расхода топлива и др.

Постоянно ездить с ошибкой U1900 не следует. Во-первых, это неудобно. Во-вторых, если возникнет еще какая-нибудь ошибка, неизвестно как поведет себя автомобиль. Он может заглохнуть в самый неподходящий момент. Ошибка U1900 может заблокировать проведение компьютерной диагностики (она проводится также по CAN-шине). Тогда ремонт необходимо будет производить вслепую.

p, blockquote 21,0,0,0,0 —>

Расшифровываем коды ошибок

Найденные ошибки Форд выдает в закодированном виде, чтобы извлечь из информации практическую пользу предлагаем ознакомиться с расшифровками. Отметим, что возможные ошибки бортового компьютера машины разделяют на четыре больших группы:

• ошибки датчиков
• поломки двигателя
• проблемы в электрической цепи
• другие неполадки

Ниже мы рассмотрим наиболее распространенные варианты неполадок, определяемых бортовыми компьютерами. Поскольку, современный автомобиль буквально набит разнообразными датчиками, призванными облегчить жизнь водителю, именно они играют роль посредника между механикой и электронным ПК. Если что-то идет не так, расположенный рядом датчик это фиксирует, так водитель и узнает, что возникла проблема.

Довольно часто встречается, например, ошибка P0420 на Форд Фокус 2 после самостоятельного тестирования.

Она означает, что из строя вышла система катализаторов. А что же такое катализатор и что делать, если он, согласно ошибке P0420, не работает как надо? Катализатор – аппарат, устанавливаемый на двигатель автомобиля, чтобы сократить выброс вредных веществ в атмосферу. Одинаково актуален он как для бензиновых, так и для дизельных машин.

Неудобно, что ошибка P0420 не позволяет понять, что конкретно произошло? Как и, например, ошибка P0620. Если водитель захочет расшифровать код, он с большой долей вероятности получит ответ, состоящий из одного слова – генератор.

Что-то не так с генератором, скорее всего, выходное напряжение не соответствует параметрам. Отклонение на выходе и фиксирует датчик.

Еще одна проблема, определяемая бортовым компьютером, это ошибка Р2008 – впускной коллектор или электрическая цепь, которая им управляет, работают с перебоями.

А ошибка P2303 чаще всего свидетельствует о том, что у автомобиля перетерся кабель питания. Название самой неполадки звучит так – катушка зажигания работает неправильно/с перебоями.

Ошибка U1900 особенно любопытна, так как ей во многих случаях предшествует пугающая водителей надпись на экране бортового компьютера «Неисправность водителя».

Не на шутку разволновавшись, автолюбитель включает тестирование и оказывается, что с двигателем все в порядке, зато обнаруживается проблема под названием «нет соединения по шине CAN». Попробуйте ее устранить, сняв клеммы с аккумулятора и сбросив ошибку в авто режиме.

И еще несколько расшифровок для автолюбителей:

• Ошибка U2023 — неисправность сети передачи данных. U2023 часто устраняется сменой прошивки
• Ошибка C1306 – угол поворота рулевого колеса

Ошибка U1900 на Форд Фокус и C-Max ⋆ I Love My Car

Ошибки, которые диагностируют мобильные сканеры и компьютеры, так или иначе свидетельствуют о неполадках в системе управления двигателем. И эти ошибки не всегда дублируются значком Check Engine. В случае с распространённой ошибкой u1900 чек загорается крайне редко и большинство владельцев Форд Фокус 2 с удивлением обнаруживают код этой ошибки только при сканировании.

Ошибка u1900, причины появления на Форд Фокус 2

Никому, пожалуй, не нужно рассказывать, что все электронные модули, датчики и системы второго Фокуса связываются между собой по определённому протоколу. Высокоскоростная система обмена данными между модулями и узлами обеспечивается шинами CAN. Любая неполадка или потеря данных системой тут же отображается в виде сообщения Check Engine и дублируется, прописывается в память ЭБУ в виде кода ошибки. Эти ошибки потом могут быть считаны сканером или диагностическим компьютером. Есть определённый список ошибок, которые касаются системы обмена информации между модулями, вот он в сокращённом виде:

• IC U1900-60, CAN Communication Bus Fault, говорит об ошибке приёма данных, вызванной плохим контактом в шине и эта ошибка для Форд Фокус 2 — самая распространённая;
• IC U2200-20, сбои в работе одометра сопровождаются именно таким сообщением;
• IC U2510-20 сообщает о непосредственном обрыве потока информации в самой CAN-шине;
• U0001-Е1 — повреждение высокоскоростного участка магистрали передачи данных.

Как видим, любая из этих ошибок может принести массу неприятностей, если вовремя не заняться её устранением.

Как проявляется ошибка U1900 на Фокусе

Сложность в том, что этот код может не проявлять себя долгое время, но в определённый момент выстрелить, что приведёт к отказу электроники в том или ином виде. Мы прекрасно понимаем, что при сбое потока информации (а какой именно, сканер не уточняет) может быть выведено из строя любое устройство и любая система. В лучшем случае, это будет разъем сканера, который считывает ошибки, в худшем — сигнализация, система питания, катализатор, словом, все что угодно.

Из явных симптомов, которые невозможно не заметить, могут проявиться такие пакости:

Поскольку все вторые Фокусы уже прошли гарантийный пробег, то устранять ошибку U1900 придётся своими руками или же платить дилерскому центру. Туда мы успеем всегда и, как правило, дилер, как в плохой поликлинике, найдёт у нашего Форда ещё целый ворох неисправностей, но гарантии того, что ошибка U1900 сбросится, нет никакой. Поэтому, чтобы не платить лишнего, попробуем решить проблему самостоятельно.

Диагностика, сброс ошибки и удаление последствий U1900

В принципе, можно поступить не совсем правильно и просто стереть ошибку из памяти. С глаз долой, из сердца вон. Это элементарно выполняется с помощью того же сканера ELM 327 хоть прямо на ходу. Только проблему это не решит. Единственный действенный метод — тщательный осмотр всех контактов CAN-шины и вероятная пропайка платы.

В 90% неприятность кроется в контактах, которые находятся на плате приборной панели. Чтобы до них добраться, необходимо её полностью разобрать и освободить плату для пропайки. Снять приборную панель на втором Фокусе не сложно, для этого просто опускаем рулевую колонку, снимаем пластиковые накладки, выкручиваем два самореза и вынимаем приборку, предварительно отключив клеммную колодку.

После разборки приборного щитка и аккуратного демонтажа стрелок, мы получаем доступ к печатной плате, которую и нужно пропаять в месте, которое мы указали на фото выше. Для пропайки необходимо использовать либо паяльную станцию, либо маломощный паяльник мощностью не более 20-25 Вт.

В принципе, самые серьёзные ошибки, которые могут повлиять на работу двигателя, дублируются аварийной лампой Check Engine и затевать разборку приборной доски ради пропайки и сброса ошибки CAN Communication Bus Fault не всегда имеет смысл. По крайней мере, мы знаем что значит код ошибки U1900 и что делать, чтобы её устранить.

Ошибка u1900, причины появления на Форд Фокус 2

Код ошибки U1900 на экране сканера

Никому, пожалуй, не нужно рассказывать, что все электронные модули, датчики и системы второго Фокуса связываются между собой по определённому протоколу. Высокоскоростная система обмена данными между модулями и узлами обеспечивается шинами CAN. Любая неполадка или потеря данных системой тут же отображается в виде сообщения Check Engine и дублируется, прописывается в память ЭБУ в виде кода ошибки. Эти ошибки потом могут быть считаны сканером или диагностическим компьютером. Есть определённый список ошибок, которые касаются системы обмена информации между модулями, вот он в сокращённом виде:

• IC U1900-60, CAN Communication Bus Fault, говорит об ошибке приёма данных, вызванной плохим контактом в шине и эта ошибка для Форд Фокус 2 — самая распространённая;
• IC U2200-20, сбои в работе одометра сопровождаются именно таким сообщением;
• IC U2510-20 сообщает о непосредственном обрыве потока информации в самой CAN-шине;
• U0001-Е1 — повреждение высокоскоростного участка магистрали передачи данных.

Как видим, любая из этих ошибок может принести массу неприятностей, если вовремя не заняться её устранением.

Как исправить ошибку U1900 на Форд Фокус 2

p, blockquote 22,0,0,0,0 —>

В некоторых автомобилях ошибка U1900 проявляется очень часто. Классическим примером является автомобиль Форд Фокус 2. Автолюбители и электрики давно обнаружили слабое место, которое приводит к такой ошибке. Это пропайка разъема на приборной панели.

p, blockquote 23,1,0,0,0 —>

Выполнив подключение вы сможете:

1. Считывать коды ошибок и стирать их с ЭБУ.
2. Вести журнал поездок и расхода топлива.
3. Отображать в режиме реального времени:

• обороты двигателя;
• скорость автомобиля;
• давление масла;
• температуру охлаждающей жидкости;
• показания со всех имеющихся датчиков;
• и многое другое!

Сканер совместим с устройствами на базе iOS, Android, Windows

Видео — частая ошибка U1900 Форд Фокус 2 и как её устранить:

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Там образуется эффект, называемый «холодная пайка». Пайка на первый взгляд нормальная, но контакт отсутствует или периодически пропадает. Для ремонта надо разобрать панель.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Далее необходимо пропаять все контакты разъема на печатной плате.

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Чтобы не паять абсолютно все контакты (при этом можно нарушить еще что-нибудь), можно по схеме найти, какие именно контакты разъема пропаивать.

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Как видно на схеме, это контакты 17 и 18 разъема приборной панели. К ним подходят провода CAN-H (высокий уровень) и CAN-L (низкий уровень). Эта шина идет и к другим блокам управления автомобиля. По схеме можно расшифровать цвет этих проводов. Они будут серо-красного и голубо-красного цвета. Такого-же цвета будет скрутка, идущая по всему автомобилю. Это и есть CAN-шина. Она имеет свой собственный разъем на монтажном блоке.

p, blockquote 33,0,0,0,0 —>

Приблизительно также следует исправлять ошибку U1900 и на других автомобилях.

p, blockquote 34,0,0,1,0 —>

Как проявляется ошибка U1900 на Фокусе

Сложность в том, что этот код может не проявлять себя долгое время, но в определённый момент выстрелить, что приведёт к отказу электроники в том или ином виде. Мы прекрасно понимаем, что при сбое потока информации (а какой именно, сканер не уточняет) может быть выведено из строя любое устройство и любая система. В лучшем случае, это будет разъем сканера, который считывает ошибки, в худшем — сигнализация, система питания, катализатор, словом, все что угодно.

Из явных симптомов, которые невозможно не заметить, могут проявиться такие пакости:

• некорректная работа приборки, могут прыгать стрелки, хаотично загораться контрольные и сигнальные лампы;
• стрелки тахометра и спидометра замертво падают на ноль;
• не работает счётчик пробега;
• двигатель греется;
• падает мощность, это может носить скачкообразный характер;
• чек может загораться и гаснуть время от времени безо всяких причин.

Поскольку все вторые Фокусы уже прошли гарантийный пробег, то устранять ошибку U1900 придётся своими руками или же платить дилерскому центру. Туда мы успеем всегда и, как правило, дилер, как в плохой поликлинике, найдёт у нашего Форда ещё целый ворох неисправностей, но гарантии того, что ошибка U1900 сбросится, нет никакой. Поэтому, чтобы не платить лишнего, попробуем решить проблему самостоятельно.

Как устранить подобную проблему на других авто

p, blockquote 34,0,0,0,0 —>

В первую очередь необходимо найти хотя бы приблизительную схему автомобиля. Затем необходимо определить цвет проводников скрутки или найти ее обследованием электропроводки. Скрутка будет выглядеть как два проводника разного цвета, скрученные вместе.

p, blockquote 35,0,0,0,0 —>

p, blockquote 36,0,0,0,0 —>

Затем следует измерить при помощи мультиметра сопротивление между проводниками скрутки. Для этого их необходимо зачистить (лучше проколоть острой иглой). Сопротивление должно быть от нескольких десятков до пару сотен Ом. Если сопротивление близко к нулю, в схеме есть короткое замыкание или неисправен какой-то блок управления. Очень часто виновником является блок АБС. Его можно отключить, затем снова удалить ошибки и продиагностировать автомобиль.

p, blockquote 37,0,0,0,0 —> adsp-pro-2 —>

Часто после удаления ошибок (не устранения) ошибка U1900 на время исчезает, затем появляется вновь. Это признак плохого контакта.

p, blockquote 38,0,0,0,0 —>

В этом случае следует отключить аккумуляторную батарею. Затем необходимо отключить все разъемы блоков, к которым подходит CAN-шина, обработать их специальным составом (можно силиконовым спреем), соединить контакты вновь, надеть клеммы аккумуляторной батареи. На СТО для контроля сигнала, передаваемого по шине, используется осциллограф.

p, blockquote 39,0,0,0,0 —>

Предпоследним этапом ремонтных работ является визуальное обследование всех жгутов, где проходит CAN-шина. Возможно, есть перебитые провода или разрушенная коррозией проводка.

p, blockquote 40,0,0,0,0 —>

На последнем этапе поочередно отключают все блоки, проводят компьютерную диагностику. Если ошибка исчезнет, причину неисправности следует искать в этом блоке.

p, blockquote 41,0,0,0,0 —>

Ошибка U1900 является миной замедленного действия. Ее последствия проявляются не сразу, с ней можно проездить очень долго. Такая ошибка может быть причиной нештатного срабатывания автосигнализации. В один неподходящий момент U1900 может привести к более серьезным последствиям — поэтому рекомендуется не откладывать решение данной проблемы на «потом».

p, blockquote 42,0,0,0,0 —>

Парковка автомобиля задним ходом вызывает некоторые трудности у начинающих водителей.

Видео — как снять приборную панель и устранить ошибку U1900 на Форд Фокус 2:

p, blockquote 44,0,0,0,0 —> p, blockquote 45,0,0,0,1 —>
