Проверка и регулировка углов установки колес (уук)

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево.  Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Что такое развал-схождение колес?

Два параметра настройки подвески, от которых зависит устойчивость автомобиля на дороге и его управляемость, называют развалом и схождением. Они характеризуются положением передних и задних колес автомобиля относительно друг друга и поверхности дороги, а формируются из линейных и угловых величин.

Схождение

Это величина угла между линией направления движения и плоскостью вращения колеса. Схождение может измеряться как в миллиметрах (разница расстояний между задними и передними кромками колес), так и в угловых величинах.

Расположенные строго по направлению движения колеса, параллельные друг другу имеют нулевой угол схождения. Если расстояние между передними точками колес меньше, чем между задними (повернуты внутрь) – положительный угол схождения колес. Наоборот, отрицательное схождение.

От схождения колес зависит острота реакции на вращение рулевого колеса, предсказуемость траектории движения ТС. Данный параметр нужен для снижения увода автомобиля.

Правильное значение схождения – положительный либо нулевой угол, в противном случае настройка осуществлена неверно.

Развал

Это угол, отражающий величину отклонения центральной плоскости колеса от вертикального положения. Т.е. на сколько градусов «развалены» колеса транспортного средства, и в какую сторону (наружу или внутрь).

Угол развала колеса, расположенного строго перпендикулярно к поверхности дороги равняется 0. Если расстояние между верхними точками колес на одной оси немного больше, чем между нижними точками – положительный угол. Подобное положение колес подходит для нагруженных ТС, а для легковых автомобилей применятся в основном для специализированных трасс.

Отрицательным угол считается, когда колеса наклонены внутрь, к центру оси машины. Такое положение колес улучшает управляемость автомобиля при вхождении в крутые повороты.

Стоит понимать, что номинальное значение развала зависит от конструктивных особенностей и вида подвески. Для подвесок Макферсон преимущественно выставляют отрицательный либо нулевой угол. В некоторых ситуациях настраиваются индивидуальные значения (например, для спортивных авто), но только, когда человек знает, что и для чего он делает.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

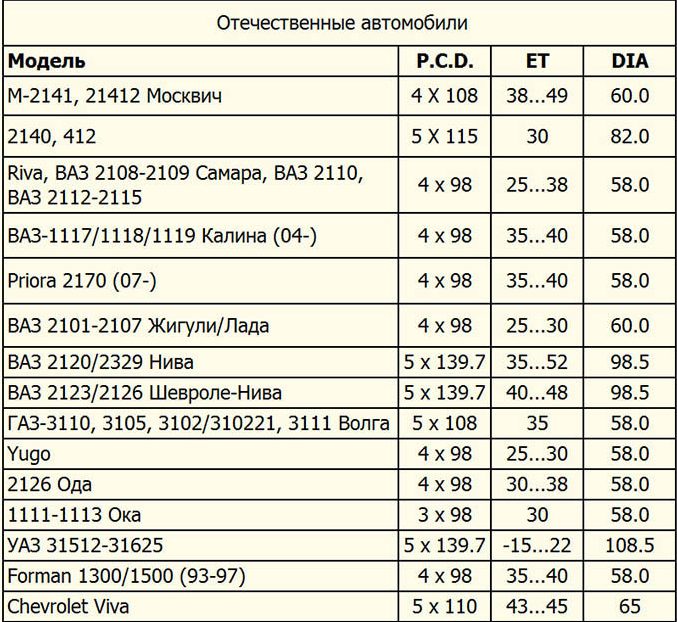

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Зачем нужен \»Сход-развал\» на автомобиле?

Для человека, давно управляющего автомобилем, ответ на этот вопрос известен. Кто хоть раз в жизни поездил на автомобиле с нормально отрегулированным \»сход-развалом\», тот в дальнейшем лучше чувствует автомобиль на дороге и малейшие отклонения углов от нормы. Человек должен отдыхать за рулем и получать удовольствие от вождения. Углы установки колес для того и были придуманы инженерами, чтобы мы с вами в полной мере могли чувствовать себя на дороге комфортно и самое главное — безопасно.

Автомобиль с правильно отрегулированными углами установки колес имеет:

1. хорошую курсовую устойчивость (отклонения от прямолинейного движения минимальны);
2. отличную управляемость;
3. маневренность;
4. комфорт при движении;
5. меньшую склонность к заносам и опрокидыванию в экстремальных ситуациях;
6. хороший накат;
7. экономию топлива;
8. минимальный износ шин.

Автомобиль с сильно нарушенными углами, напротив, может подвести Вас в любой момент. Например, при движении по сухому асфальту вроде бы все нормально, но стоит только внезапно попасть на мокрый или скользкий участок дороги, и ваш автомобиль может вдруг поехать туда, куда вам совсем не хотелось бы. Автомобиль постоянно приходится \»ловить\»(корректировать) на дороге. При этом он становится постоянным фактором повышенного риска не только для водителя, но и для окружающих машин и пешеходов. Вы никогда не задумывались над скупыми строками сводок ДТП, в которых часто звучат фразы, наподобие: \»…не справился с рулевым управлением, очутился на встречной полосе дороги…\» и т.п.? В большинстве случаев это является последствием неправильно отрегулированных углов установки колес. Во всех европейских странах проверка углов установки колес является обязательным пунктом при проведении обязательного технического осмотра.

Еще один важный момент. При покупке подержанного автомобиля (желательно до оформления сделки) мы рекомендуем проверить его на предмет \»геометрии\» ходовой части, так как не секрет, что большинство машин на продажу являются битыми в прошлом. А внешний вид бывает очень часто обманчив. Попадаются даже автомобили собранные из двух половинок, причем сваренные не самым лучшим образом.

Когда необходимо проверять углы установки колес (сход-развал)?

1. После ремонта ходовой части:

• замена рулевых тяг;
• замена рулевых наконечников;
• замена шаровых опор;
• замена маятникового рычага;
• замена рулевого редуктора (рулевой рейки);
• замена рычагов подвески;
• замена сайлентблоков (обязательна повторная проверка после 2-3 тыс. км пробега);
• замена пружин (обязательна повторная проверка после 2-3 тыс. км пробега);
• замена стоек и амортизаторов (после замены происходит изменение клиренса автомобиля, что влечет за собой изменение углов установки колес).

2. После проведения любых работ по изменению клиренса автомобиля:

• установка проставок или утолщенных резинок под пружины подвески;
• установка более коротких или более высоких, либо усиленных пружин подвески;
• изменение клиренса, связанное с заменой аммортизаторов.

3. Появился увод автомобиля в сторону или руль изменил свое положение при движении по прямой.

4. Автомобиль плохо держит дорогу (рыскает), приходится его \»ловить\».

5. Автомобиль \»тупой\» в управлении. Реакции на движения рулем запоздалые. Тугой или слишком легкий руль.

6. При торможении автомобиль тянет в сторону или стремится развернуться на скользкой дороге (при отсутствии неисправностей тормозной системы).

7. При жестком наезде на препятствия, сопровождавшимися погнутостью дисков, пробоем подвески до упоров.

8. Повышенный износ шин.

9. Если у вас разный радиус разворота влево и в право, и Вы хотите выровнять его (иногда это сопровождается задеванием колес за подкрылки при вывернутом руле до упора).

10. Плохой самовозврат руля при выходе автомобиля из поворота.

11. После обкатки нового автомобиля, или если вы недавно купили подержанный автомобиль.

12. Пробег с момента последней регулировки углов установки колес составляет более 15 тыс. км.

13. После сезонной смены шин на автомобилей (\»переобувке\» на летнюю либо зимнюю резину).

Для управляемых колёс

Кастр (продольный угол наклона оси поворота колеса)

Основная статья: Кастор (угол)

Кастр, кастер или кастор (en:Caster angle) — угол между вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля. Продольный наклон обеспечивает самовыравнивание управляемых колёс за счёт скорости автомобиля. Другими словами: автомобиль выходит из поворота сам; руль, который отпущен и обладает свободным ходом, сам возвращается в положение прямолинейного движения (на ровной дороге, с отрегулированными механизмами). Это происходит, естественно, при положительном кастре. Например, кастр позволяет ездить на велосипеде, не держась за руль.

Патент Артура Кребса () гласит: «Чтобы обеспечить устойчивость переднего моста, то есть, чтобы автоматически устанавливать оси колёс параллельно… передняя ось располагается на некотором расстоянии позади проекции оси рулевого механизма…»

На автомобилях без усилителя руля кастр не превышает 6°, на усиленных бывает больше — у Škoda Superb 7°40′. Спортсмены устанавливают данное значение на несколько градусов выше, что делает ход автомобиля устойчивее, а также повышается стремление авто к прямолинейному движению. И наоборот, на цирковых велосипедах или на погрузчиках кастр часто равняется нулю, так как скорость перемещения сравнительно невелика, но при этом есть возможность повернуть по меньшему радиусу. Но автомобиль создается для большей скорости, поэтому требует лучшей управляемости.

Поперечный угол наклона оси поворота колеса

См. также: Шкворень

Угол поперечного наклона (en:Kingpin inclination, KPI) — ( угол между вертикалью и проекцией оси поворота колеса на поперечную плоскость автомобиля. Этот угол обеспечивает самовыравнивание управляемых колёс за счёт веса автомобиля. Название «KPI» (kingpin inclination — наклон шкворня) несколько устарело: в современных подвесках переднеприводных автомобилей нет рулевых шкворней, колёса поворачиваются вокруг амортизирующей стойки.

У большинства машин без усилителя руля эта цифра не превышает 10°, у лёгких и усиленных бывает и больше: так, у Volkswagen Polo Sedan весом в 1,2 тонны — целых 13°.

Возможны нюансы

Всё вышесказанное можно отнести и к автомобилям с другим типом подвески. Тем не менее, в зависимости от особенностей конструкции ряда элементов, могут быть и существенные отличия. Например:

• Автомобили, где вместо реечного привода установлены редуктор и рулевая трапеция, требуют особого внимания к состоянию втулок и шарнира маятника. Их износ оказывает влияние на регулировку, а выявить его часто можно только при определённом положении деталей.
• На машинах со шкворневой подвеской при регулировке развала, производимого вращением эксцентрика, изменяется и кастер. Его также придётся контролировать.
• У некоторых моделей автомобилей предусмотрена регулировка схождения не только передних, но и задних колёс. В большинстве случаев этот параметр изменяется при вращении соединительной муфты, установленной на соединяющие задние колёса поперечной тяге.
• Если на машине имеется полный привод и установлен неразрезной передний мост, то регулировка развала конструкцией не предусмотрена.

Выполнить работу качественно вы сможете, только зная все эти особенности.

Вас заинтересует эта статья — Ремонт рулевой рейки своими руками автомобиля ВАЗ2114

Дело мастера боится

Разумеется, ваша задача значительно упростится, если вы всё же решитесь потратиться на покупку профессионального оборудования. Не обязательно приобретать сложный стенд с лазерными датчиками и обрабатывающим информацию компьютерным терминалом, подключённым к базе данных, в которой содержатся все необходимые параметры на сотни моделей машин.

Вполне достаточно и относительно недорогого оптического стенда. Отечественный вариант подобного устройства, СКО-1М, можно найти в магазинах по вполне приемлемой, в пределах 60 000 руб., цене. За бывший в употреблении просят и того меньше.

Но тут уж каждый должен решать для себя сам, оправдывает себя такое вложение средств или всё же выгоднее, когда возникнет необходимость, отправляться на станцию технического обслуживания.

Выполнить сход-развал своими руками непросто. То, что выглядит лёгким на словах, на практике требует серьёзных затрат физических и нервных сил. Рассчитывать, что всё получится с первого раза, не стоит. Придётся набраться терпения. Помните, что самое совершенное оборудование для сход-развала не сделает из вас опытного специалиста. Зато в руках мастера даже обычная линейка ПСК-ЛГ способна творить чудеса!

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.
