Расчёт уклонов

Как правильно выставить уклон канализации?

Итак, правильный угол наклона найден. Следующий шаг – правильно выдержать его при монтаже.

Рассмотрим инструменты для выставления угла наклона:

• Пузырьковый строительный гидроуровень, на котором есть три метки для обозначения отклонения от уровня горизонта. Его нужно выставить на предварительно закрепленный трубопровод с одной стороны, а затем определить угол наклона вплоть до фиксации пузырька на отметке.
• Установление меток для расчета по обоим концам трубопровода. По этим меткам в дальнейшем производится монтаж.
• Лазерный уровень (нивелир) является крайне удобным для выставления наклона.

После монтажа требуется проверить уклон на каждом метре трубопровода, вплоть до септика. Данная процедура в обязательном порядке также выполняется перед установкой.

Особенности установки сточных отводов

Установка системы выполняется раструбом навстречу сточным водам. Обязательно проверяется уклон канализационной трубы 110 мм для наружной канализации к септику. Для этого используется уровень.

Рассмотрим основные правила монтажа сточной канализации:

1. Предпочтительно наименьшее число поворотов.
2. При монтаже используются тройники косого типа.
3. Стояки нужно устанавливать поблизости к сантехнике.
4. Требуется монтировать фановый стояк.
5. Предпочтительна наименьшая длина магистрали.
6. Рекомендуется использовать канализационные трубы ПВХ , так как их легко монтировать.

Канализация — одна из важнейших коммуникационных систем как в городской черте, так и в домах загородного частного сектора. Канализация может быть централизованной и локальной, общесплавной и раздельной, наружной и внутренней. Но вне зависимости от ее видов, канализация представляет собой систему трубопроводов, по которым стоки перемещаются в очистные или накопительные установки. Жидкости с примесями могут перемещаться под давлением, которое создают насосные установки (напорная канализация) или самотеком, по наклонно расположенным трубам под действием гравитации. Соблюдение правильного угла наклона при самотечном методе укладки труб — важный момент, ведь если трубы уложить под чрезмерно большим углом, то твердые включения, содержащиеся в сточных жидкостях, быстро образуют налет на внутренних стенках труб, а напротив, недостаточный угол наклона труб послужит причиной частых засоров. Самотечная система канализации энергонезависима, удобна в обслуживании и не требует больших финансовых растрат. Единственный недостаток — ограниченность длины трубопровода до точки сброса стоков.

Трубы, уложенные в соответствии с техническими регламентами и нормами СНиП, обеспечивают бесшумное движение стоков со скоростью более 0,7 м/с. При этом внутренняя поверхность труб самоочищаема, а срок службы системы возрастает.

Что нужно знать для создания минимального уклона канализации?

Уклон, характеризующийся разницей высот между противоположными концами отрезка канализационного трубопровода, измеряется в сантиметрах на погонный метр трубы и зависит от следующих параметров:

Какой кровельный материал выбрать

Кровельные покрытия различаются по структуре, прочности, ценовому диапазону. Все же наиболее важным критерием выбора материала является его структура. Чем шершавее поверхность, тем дольше осадки будут задерживаться на крыше.

Существуют несколько типов кровельного материала, который влияет на определение величины наклона.

1. Кровля из рулонных битумных материалов используется при минимальном уклоне крыши от 0 до 3 °. Рулонная кровля достаточно проста в использовании и имеет несколько плюсов: гибкость, прочность, теплоизоляция.
2. При уклоне крыши от 4 ° применяется фальцевая кровля, которая обладает повышенной степенью износостойкости и прочности. Это обусловлено тем, что данный материал состоит из полимеров.
3. Шиферное покрытие принято использовать от 9 °.
4. Различные виды черепицы (керамическая, битумная, металлическая и цементно-песчаная) применяются, если угол наклона превышает 11 °. Черепица, в частности металлическая, является одним из самых популярных видов кровли на сегодняшний день, так как ее применение возможно в различных климатических условиях.
5. Свыше 39 ° обычно используется деревянная кровля, однако такой материал требует к себе постоянного внимания и должного ухода.

Для того чтобы ваша крыша была построена правильно и прослужила долгое время, не обязательно обращаться к услугам специалистов. Достаточно грамотно рассчитать угол наклона ската и подобрать подходящий материал.

Посмотрите видео и узнайте, какой должен быть у крыши

При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

• самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
• измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
• используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

Влияние разных факторов на выбор угла наклона

Основными факторами, влияющими на уклон кровли, являются погодные условия региона, где выстроен дом.

Выделяют три главных фактора:

• Первый, самый важный фактор – это ветер. Крыша здания, как и всякое строение, имеет определенную парусность. Ветер, обдувая конструкцию, оказывает на нее давление. Большой угол увеличивает одновременно ее высоту, значит, парусность тоже становится больше. Построенную без расчетов высокую крышу сильный ветер просто завалит. Слишком пологую тоже нельзя возводить наугад. С нее ветер будет срывать кровельное покрытие. Для ветреных регионов правильный уклон кровли должен строго соблюдаться. При его расчете обязательно учитывается максимальный показатель силы ветра определенной местности. Если посмотреть статистику, то для большинства регионов приемлем уклон кровли от 28 до 40о. На территории с большими порывами ветра возводят крыши под углом от 18 до 25о.
• Второй, не менее важный фактор – осадки. Увеличивая уклон кровли, дождевая вода и снег быстрее будут сходить с крыши. Задержание большого количества снега на пологой кровле грозит ее провалом, а дождевая или талая вода просочится под кровельное покрытие сквозь стыки. От большого количества влаги начнет гнить деревянная стропильная система и пойдет грибок по утеплителю.
• Рельеф местности и тип грунта не очень весомые факторы, но ими тоже нельзя пренебрегать. Песчаный грунт при сильных порывах ветра бьет мелкими частицами по кровельному покрытию, деформируя его. Хотя этот фактор больше влияет не на уклон кровли, а на выбор самого покрытия. Например, мягкой кровлей крыть крыши в таких регионах нежелательно. На солнце она будет подтаивать, а поднятый ветром песок сильными ударами пробьет микроямки, что приведет к преждевременному износу покрытия.

Каждый из рассмотренных факторов подбирают под определенный регион, руководствуясь справочниками. От этого отталкиваются, когда рассчитывают уклон кровли.

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

1 Основные положения

13.1.1 Оценку безопасности движения в проектах нового
строительства, реконструкции, капитального ремонта автомобильных дорог
рекомендуется проводить в целях минимизации риска дорожно-транспортных
происшествий, предотвращения возникновения потенциально опасных участков и мест
концентрации дорожно-транспортных происшествий на стадии эксплуатации.

Оценку безопасности движения в проектах автомобильных дорог
проводят на основе следующих критериев:

1) ограничение разницы между фактической скоростью V_{85 %} и расчетной скоростью, принятой для
определения основных геометрических элементов (V_85
% — V_р ≤ 10 км/ч);

2) ограничение разницы между фактической скоростью V_{85 %} на смежных участках проектируемой дороги
(Δ V_{85 %} ≤ 10 км/ч);

3) ограничение разницы между проектным и фактическим
значениями коэффициента поперечного сцепления (Δf_R
= f_R— f_RD ≤ 10,0);

4) обеспечение на всем протяжении проектируемой автомобильной
дороги минимального расстояния видимости (требуемое минимальное расстояние
видимости может изменяться на различных участках дороги в зависимости от
изменения фактической скорости, в качестве которой обычно принимают 85 %-ную
скорость, которая меняется по длине в зависимости от значений геометрических
параметров дороги; фактическое расстояние видимости также является переменной
величиной по длине дороги);

5) критерий зрительной плавности предусматривает обеспечение
при проектировании сочетания элементов плана и продольного профиля, в
перспективном изображении дороги, при которых обеспечивается оптимальное
соотношение размеров видимых элементов дороги и кривизны линий;

6) критерий зрительной ясности, который означает ясность
восприятия водителем направления дороги на расстоянии не менее расстояния
видимости, позволяющей ему оценивать и прогнозировать дорожные условия при
движении с расчетной скоростью.

Примечание — Критерии зрительной плавности и ясности
обеспечиваются выполнением требований 5.36
— 5.43.

13.1.2 Оценка соответствия проектируемой дороги требованиям
безопасности движения проводится по методу уровней безопасности дорожного
движения (приложение ) с
использованием соответствующих расчетных показателей (таблица 13.1).

Таблица
13.1 — Критерии оценки безопасности движения при проектировании
автомобильных дорог

Критерии опенки безопасности движения	Расчетные показатели
Плавность трассы проектируемой дороги	Сv — коэффициент вариации максимальной безопасной скорости движения, %
Согласованность проектных решений и поведения водителя в дорожном движении	Соответствие расчетной скорости и максимальной безопасной скорости движения	Kитогр.с — итоговый коэффициент обеспеченности расчетной скорости, доли ед.
Степень постоянства в поведении водителя при проезде смежных характерных участков трассы	Kб — коэффициент безопасности, доли ед.
Степень компенсации ошибок водителей	Kит — итоговый коэффициент аварийности, доли ед.

13.1.3 В проектах нового
строительства и реконструкции дорог в качестве расчетного рекомендуется рассматривать
высокий уровень безопасности движения, в проектах капитального ремонта — не
ниже допустимого уровня.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

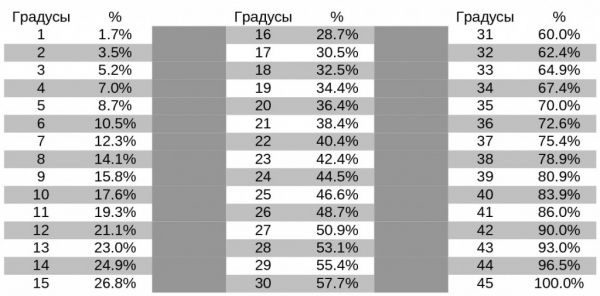

Уклон крыши соотношение градусы-проценты

градусы	%	градусы	%	градусы	%
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

Поговорим об уклонах

На практике крутизна наклонной поверхности в различных областях человеческой деятельности обозначается величиной уклона (или еще иначе — градиентом). Для начала давайте разберемся, что же означает само это понятие. Таблички с указанием уклона знакомы, наверное, всем водителям автомобилей (по крайней тем, кто самостоятельно сдал хотя бы теорию), но далеко не все из них знают, что же фактически означает, например, 10% на знаке.

Кто-то по-простому думает, что это угол наклона дороги, то есть 10 градусов. Некоторые идут дальше в своих размышлениях и считают, что это доля от максимально возможного угла подъема в 90 градусов (отвесная стена) и 10% — это 90°×0.1 = 9°. Мы все привыкли мыслить в градусах, каждый может визуально представить себе 90 градусов, 45, 30 и т.д., поэтому и стремимся все воспринимать в этой единице измерения (а правильный ответ: 10% = 5.7°).

На самом деле математически уклон — это отношение перепада высоты на определенном участке пути к длине горизонтальной проекции этого пути, выраженное в процентах. Т.е. высота (h), разделенная на проекцию пути (c) и умноженная на 100. Геометрически это отношение противолежащего катета к прилежащему (тангенс, умноженный на 100). Таким образом:

Уклон в процентах (градиент) = h/c×100 = tg(a)×100

Ниже представлена форма, позволяющая перевести значения из градиентов в градусы и обратно:

Совет 2: Как перевести в проценты

Процент — это относительная единица измерения, которая выражает величину некоторой доли общего целого по сравнения с числом 100. Величина, записанная в формате дроби тоже показывает отношение доли (числителя) к целому (знаменателю). Это позволяет любое число перевести в проценты, составив пропорцию, будь оно представлено в виде натурального числа, обыкновенной или десятичной дроби.

Для перевода в проценты числа, записанного в формате обыкновенной дроби, составьте пропорцию — прировняйте ее к другой обыкновенной дроби, в числителе которой должно стоять искомое количество процентов, а в знаменателе — 100%. Если обозначить числитель исходной дроби как переменную a, знаменатель — как переменную b, а искомое число — как x, пропорцию можно записать так: a/b = x/100.

Выразите неизвестную переменную из полученного на предыдущем шаге равенства через остальные его члены — преобразуйте тождество таким образом, чтобы в левой части осталось только искомое число x. В правой части должна быть исходная дробь, увеличенная в сто раз: x = 100*a/b.

В полученное в общем виде решение подставьте значения переменных (числителя и знаменателя исходной дроби) и рассчитайте результат. Если обыкновенная дробь записана в смешанном формате, перед началом вычислений умножьте ее целую часть на знаменатель дробной и прибавьте полученную величину к числителю. Например, дроби 4/15 соответствует приблизительно 100*4/15≈26,67%. Для смешанных и неправильных обыкновенных дробей результат всегда будет больше 100%. Например, 2 7/25 — это 100*(2*25+7)/25 = 100*57/25 = 228%.

Для перевода в проценты числа, записанного в формате десятичной дроби, можно составить пропорцию, как и в первом шаге. В левой ее части должна быть десятичная дробь, преобразованная в формат обыкновенной. Для такой трансформации в числитель поставьте исходное число, из которой изъята десятичная запятая, а в знаменатель — единицу с количеством нулей, равным количеству цифр после запятой в исходном числе. Дальнейшие действия с пропорцией описаны выше.

Если ход решения приводить не нужно, для перевода десятичной дроби в проценты просто перенесите запятую на два разряда вправо. Например, число 0,782 в процентном выражении можно записать как 78,2%.

С натуральным числом все еще проще — для представления его в процентах просто допишите справа два нуля. Например, число 4 соответствует 400%.

Методы вычислений уклона в процентах

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

• самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
• измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
• используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

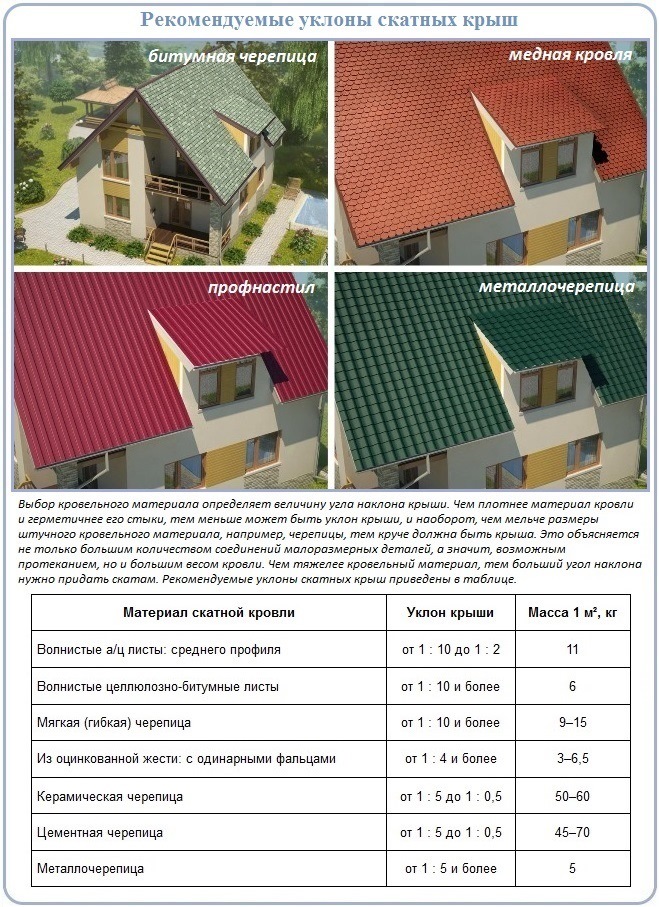

Влияние кровельного покрытия на расчет угла наклона

Кровельные материалы различаются своей структурой, влияющей на образование определенной степени гладкости поверхности. Чем шершавее структура, тем больше на ней задержится осадков. С выбором покрытия для крыши определяется допустимый уклон кровли.

Профнастил

Уклон кровли из профнастила обычно выдерживают 12о. При уменьшении данного показателя листы укладывают внахлест в две волны. Причем дойдя до минимального значения, делают сплошную обрешетку. Для профнастила допустим наклон от 15о и выше. Тогда перекрытие уменьшают до 200 мм, а вместе с ним увеличивают шаг обрешетки.

Мягкая кровля

Если говорить о мягкой кровле, то ее производят нескольких видов, отличающихся составляющими материалами:

• Для гибкой черепицы обустраивают сплошную обрешетку из фанеры или листов ОСП. Минимальный наклон скатов для подобной мягкой кровли составляет 11о.
• Рулонные битумные материалы тоже относятся к мягкой кровле. Для них предпочитаемо значение не больше 2о, при этом увеличивается число слоев. Если больше двух слоев уложить нельзя, то угол увеличивают до 15о.
• Ондулин своей формой напоминает традиционный шифер, но по структуре относится к мягкой кровле. Материал выбирают для скатов с малым углом не более 6о, причем крепят к сплошной обрешетке.

Сильно завышать угол для мягкого покрытия не рекомендуется еще из-за того, что подтаивая на солнце, оно постепенно будет съезжать со скатов.

Асбестоцементный шифер

Традиционный кровельный материал жесткой структуры отличается шершавой поверхностью, хорошо задерживающей снег. Под шифер углы скатов выстраивают с показателем не менее 22о. При этом усиливают стропильную систему из-за большого веса материала.

Сэндвич панели

Руководствуясь СНиП, сэндвич панели укладывают под уклоном 5о с условием целостности покрытия. При наличии стыков по длине или встроенных окон, угол увеличивают от 7о и больше.

Что такое угол наклона трубопровода?

Монтаж труб канализации не должен выполняться по горизонту, а находится к нему под небольшим углом, значение которого определяют специальные нормативы. Для обозначения уклона трубы используется не привычная система градусов, здесь коэффициент определяется в сантиметрах на метр. Такая размерность позволяет избежать больших погрешностей при монтаже магистрали к септику. Длина такой ветки может составлять 10-12 метров и выдержать заданный угол очень сложно. Предложенное обозначение показывает – насколько один конец трубы длиной в 1 метр должен быть выше другого.

Максимальный уклон

Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам. Необходимо учитывать скорость потока, она не может быть больше 1,4 м/с, иначе твердые фракции осядут на стенках магистрали. Сточные воды состоят из многочисленных взвесей и частиц с различной вязкостью и текучестью. При уклоне, превышающем 15 см, они расслаиваются — жидкость уходит в септик, а оставшиеся фракции заиливают трубу.

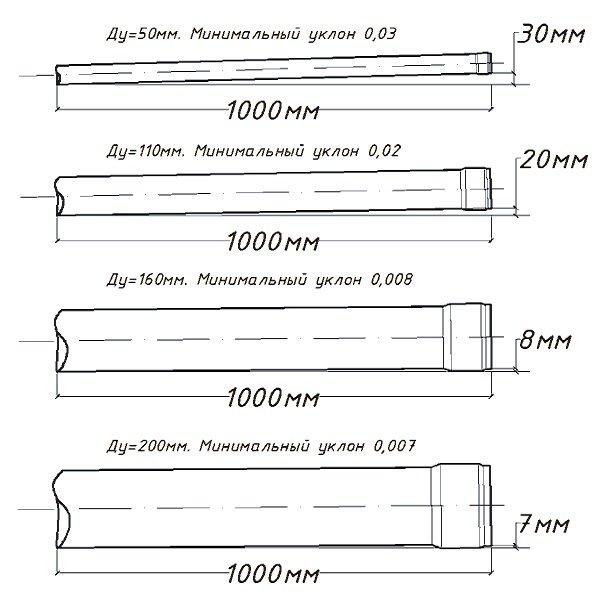

Минимальный уклон

Минимальный показатель определен для каждого сечения трубы:

• 50 мм – 0,025;
• 100 мм – 0,012;
• 150 мм – 0,007;
• 200 мм – 0,005.

При несоблюдении этих показателей трубопровод быстро забьется. На отдельных участках, протяженностью не более 1 метра, допускается коэффициент 0,01.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

40% и 40° — одно и тоже?

Существует два способа указать долю этилового спирта в алкогольном напитке:

• в градусах, например 40°
• в процентах, например 40%.

Градус указывает процентное содержание спирта в напитке по массе.

Процент в свою очередь указывает на долю спирта по объему или по массе. Без уточнения такая мера не имеет смысла, поэтому рядом с процентами обычно указывается, от чего ведется расчет.

Например, 6,5% об. или 6,5% vol. обозначает объемное соотношение спирта и других компонентов.

Со времен публикации работы Д. И. Менделеева «О соединении спирта с водою» в России и странах бывшего СССР традиционно содержание спирта указывается в градусах.

В США, Великобритании и других странах Западной Европы концентрация спирта указывается в объемных долях: 40% vol. Недостаток такого обозначения — мера не учитывает различия в весе воды и спирта, а также степень очистки самого спирта.

В последнее время отечественные производители часто стали указывать крепость напитков в процентах, а не в градусах, тем самым вводя потребителя в заблуждение.

Продемонстрировать различие проще всего на примере.

В литре водки крепостью 40° 572 г воды и 381 г зернового этилового спирта. В литре водки крепостью 40 % vol 635 г воды и 318 г зернового этилового спирта, что соответствует крепости около 35°.

При покупке алкоголя учитывайте, что крепость 40 градусов фактически выше крепости 40%.

Уклон дороги: поперечный и продольный

Уклон дороги — это изменение высоты между двумя её точками. Численно он равен отношению подъёма участка к его длине и выражается абсолютными величинами, процентами и промилле. В реально существующих конструкциях практически все дороги имеют уклоны — поперечные и продольные. В целом наличие дорожных уклонов является благоприятным для стабильного и безопасного движения транспортных средств.

Допустимый уклон дороги обеспечивает:

1. отвод с поверхности полотна талых и дождевых вод;
2. расчётный скоростной режим и пропускную способность в сложных климатических условиях;
3. отсутствие подтоплений полотна грунтовыми водами и образование оврагов;
4. рельефное выделение дороги в соответствие с проектной документацией.

Поперечный уклон дороги

Этот вид уклона автомобильной дороги устраивается искусственно при строительстве. Он может быть двухскатным и односкатным. В первом случае основание и дорожная одежда делаются так, чтобы середина дороги была выше краёв на 3-6 %. Такой наклон не мешает нормальному движению транспортных средств, но выполняет важнейшую функцию отвода дождевой или талой воды от дорожного полотна. Вода стекает в обязательную для каждой дороги дорожную канаву (вне города) или в люки городской канализационной системы (на краях дорог в городе).

Односкатными строят участки дорог на их закруглениях или поворотах, чтобы увеличить сцепление колёс с покрытием в местах, где допустима достаточно высокая скорость движения. На такой дороге поднят только внешний (по отношению к повороту) край, поэтому водосбор устраивают только на внутреннем участке.

Продольный уклон дороги

Он обусловлен наличием в каждом регионе определённого рельефа местности, который и определяет изменение высоты дороги в продольном направлении. Для каждой категории дорог нормативными документами (ГОСТ, СНиП) устанавливаются максимальные продольные уклоны дорог.

Численные значения уклонов дорог в документах чаще всего обозначают в промилле (тысячные доли в отличие от процентов — сотых долей). Так, местные дороги в соответствии со СНиП могут иметь уклоны до 80 ‰ (промилле), что соответствует 8 %, промышленные — до 60‰, общегородские — 50-60 ‰. Самыми ровными по горизонтали должны быть скоростные магистрали — до 40 ‰.

Продольный уклон дороги определяется не только существующим наклоном ландшафта. Он устанавливается расчётным путём в соответствии с действующими стандартами и зависит от:

1. расчётных нагрузок на дорожное полотно и насыпи;
2. пропускной способности участка дороги;
3. разрешённого скоростного режима;
4. величины радиусов поворотов;
5. допускаемого расстояния видимости дорожных знаков с учётом нормативной скорости движения;
6. ширины дороги и поперечного профиля.

По полученным расчётным данным выполняется строительство дороги. При этом возможны перемещения больших масс грунта, создание серпантинов с многочисленными поворотами в горных местностях, сложных насыпей, тоннелей и мостов на развязках, устройство дорогостоящих оснований и дорожных одежд. Арендовать спецтехнику при дорожном строительстве всегда можно у нас.
