Замена цепи ГРМ в автомобиле ВАЗ 2106: советы профессионалов

Такая технологическая операция, как замена цепи ГРМ ВАЗ 2106, считается относительно сложным и требующих определенных навыков в слесарном деле рабочим процессом, поэтому его выполнение следует возложить на специалистов станции техобслуживания или опытных автослесарей. Необходимо знать, что цена достаточно высокая, ведь ремонтники посчитают неполную разборку двигателя.

Подготовка к замене

При проведении демонтажа навесного оборудования силовой установки, снятия элементов ГРМ (газораспределительного механизма) двигателя одновременно можно провести замену натяжителя и успокоителя цепи ВАЗ 2106, а также т.н. «башмака» системы натяжения цепной передачи, звездочек распределительного вала и ремня генераторного устройства.

В автомобиле ВАЗ 2106 замена цепи распредвала производится при наличии набора слесарных инструментов из комплекта автомобиля, необходимых запчастей для замены, ряда специальных приспособлений (фиксатор шкивов универсального типа, специальный ключ на «36»), а также резервуара для наполнения тосолом, слитым из системы охлаждения ТС.

Процесс замены цепи

Порядок производства работ:

1. Демонтируем с верхней плоскости карбюратора корпусную часть фильтра очистки поступающих воздушных масс, для чего отвинчиваем 3 гаечки с крышки корпуса и 4 крепежа в основании корпуса. При демонтаже изделия требуется не уронить крепеж или ключи в карбюраторную камеру, иначе возникнут проблемы, вплоть до снятия коллектора впускного типа.
2. Отстегиваем от защелок крышку прерывателя-распределителя и отсоединяем топливный трубопровод.
3. Отвинчиваем крепеж надклапанного кожуха и аккуратно собираем с гнезд крепления шайбы с пластинчатыми элементами.
4. Демонтируем тросик с приводом заслонки дросселя.
5. Поднимаем освобожденный от креплений надклапанный кожух совместно с прокладкой из маслостойкой резины, которую требуется заменить по причине утраты герметичности и снимаем его.
6. Демонтируем защиту картера мотора и после откручивания сливной пробки с радиатора сливаем тосол в заранее подставленный резервуар.
7. Немного откручиваем натяжной верхний крепеж генераторной машины.
8. Ослабляем крепление донного патрубка водяного насоса и демонтируем его.
9. Обесточиваем вентилятор и датчик режима температур на корпусе радиатора.
10. Демонтируем элементы системы охлаждения (радиатор, патрубки и термостат).
11. Демонтируем генераторную ременную передачу.
12. С помощью спецключа для коленвала проворачиваем вал до совмещения рисок на кожухе и шкиве, а также на звездчатой шестерне и корпусе (постели) распределительного вала ГРМ.
13. Отвинчиваем крепеж шкива коленчатого вала гаечным ключом на «36».
14. Стопорим вращательное движение шкива спецключом или подручными средствами, после чего отвинчиваем и демонтируем эту деталь.
15. Освобождаем крышку привода распредвала от крепежей и демонтируем ее.
16. Отвинчиваем крепеж системы натяжения, по необходимости проводим замену натяжителя цепи ВАЗ 2106 с предварительным снятием. В связи с более распространенной установкой в системе ГРМ натяжителя автоматического принципа действия мы рассматриваем именно этот вариант.
17. Отвинчиваем крепеж звездчатой шестерни распределительного вала и демонтируем ее. Рекомендуем маркером пометить позицию для отцентровки или сохранить эту информацию в памяти.
18. Демонтируем предохранительное устройство натяжителя, собственно натяжитель, крепеж звездчатой шестеренки привода дополнительных механизмов и «звездочку».
19. Осуществляем проверку совпадения рисок, при этом метка на коленчатом вале должна быть совмещена с приливом на блоке цилиндров.

Порядок работ по натяжению или замене цепи ГРМ

В процессе эксплуатации автомобиля работающая под большими напряжениями цепь ГРМ постепенно вытягивается. Из-за этого может меняться шаг цепи и на холостом ходу двигатель начинает неустойчиво работать. Появляются плавающие обороты. Возможен даже перескок цепи на несколько звеньев и тогда ДВС начнет глохнуть. Чтобы этого не допустить, специалисты рекомендуют периодически регулировать натяжение цепи. Если же водитель услышал, что гремит цепь ВАЗ 2107 — это верный признак того, что на ВАЗ 2107 натяжение цепи просто необходимо.

Как натягивать цепь на ВАЗ 2107 — это можно сделать несколькими способами. Автолюбители выбирают любой из них, исходя из опыта и времени, имеющегося для работы.

Для начала автомобиль необходимо установить на ровном месте и зафиксировать колеса колодками, чтобы он не двигался с места, а также установить рукоятку КПП в положение «нейтрально». Перед началом работы надо приготовить инструмент — ключ на «13» и «36», головки на «8» и «10», плоскогубцы и отвертку. Для обеспечения доступа к цепи требуется снять крышку привода, открутив болты, ее удерживающие.

Подтягиваем цепь ГРМ на ВАЗ 2107:

— немного ослабить натяжитель цепи, находящийся рядом с помпой;

— с помощью специального ключа или головки на «36» провернуть коленвал на два оборота;

— затянуть натяжитель до отказа;

— запустив двигатель, проверить натяжение цепи;

— закрыть крышку привода, хорошо затянув все болты и гайки.

Если проделанная работа результатов не принесла и в районе привода раздается посторонний шум, есть еще один способ, как натянуть цепь ГРМ:

— для этого требуется, кроме крышки привода, снять клапанную крышку с ГБЦ при этом освобождается звездочка распредвала и натяжение цепи можно проверить вручную

— незначительно ослабить натяжитель

— провернуть коленвал на два оборота и затянуть натяжитель полностью

— проверить натяжение цепи вручную, провисаний ни в каких местах быть не должно, цепь должна быть упругой

— установить клапанную крышку и боковую крышку привода

Специалисты знают, что при регулировке натяжения цепи необходимо терпение. Дело в том, что с первого раза нужного результата можно не достичь, мало того, эту процедуру можно проделать несколько раз, пока исчезнет характерный звон в районе привода ГРМ.

Кроме того, необходимо помнить о том, что требуется производить подобные регулировки и после любых ремонтных работ, во время которых производились манипуляции с приводом ГРМ вплоть до снятия цепи.

После таких работ требуется обязательная регулировка натяжения цепного привода. Автолюбитель, являющийся владельцем ВАЗ 2107 как натянуть цепь должен представлять хорошо, так как профилактическая проверка ее состояния должна проводиться через каждые 10 тысяч пробега:

— вначале надо стравить давление в натяжителе и открутить гайку;

— как только гайка будет ослаблена башмак натяжителя должен отщелкнуться;

— если этого не произойдет, то требуется постучать по натяжителю, наверняка заел плунжер в нем, башмак должен отщелкнуться;

— с помощью ключа сделать два оборота коленвалом, он сам должен остановиться почувствовав самое большое сопротивление;

— ключом зафиксировав коленвал в этом положении, затянуть колпачковую гайку;

— подключив натяжитель и проверив его фиксацию, поставить крышку на место;

— в заключение, запустить двигатель и проверить работоспособность привода.

Поскольку в стандартной комплектации двигателя на машине требуется постоянный контроль привода ГРМ, то можно купить и установить автоматический натяжитель цепи ВАЗ 2107. Большой плюс от установки АНЦ заключается в том, что он не требует подвода масляной магистрали, упрощается общая схема привода. Этот прибор сам следит за натяжением и по мере вытягивания цепи корректирует усилия башмака.

Если при осмотре элементов привода обнаруживаются механические повреждения — сколы, задиры или трещины, то обязательно требуется замена вышедшей из строя запчасти. И, как следствие, снятие или полная замена цепи.



При снятии цепи необходимо помнить о том, что перед началом всех работ звездочки распредвала и коленвала должны быть выставлены по имеющимся меткам на корпусе подшипников и блоке цилиндров. Если есть необходимость в снятии самих звездочек, то штоки валов ни в коем случае нельзя проворачивать, для этого заранее надо нанести метки на них.

Особенности натяжного механизма и возможные его неисправности

Натяжитель – элемент привода, обеспечивающий определенное натяжение цепи ГРМ.

«Родное» устройство данного авто является плунжерным. То есть, в конструкции данного элемента имеется подпружиненный плунжер, который за счет давления пружины обеспечивает необходимое натяжение.

Работает данный элемент таким образом – пружина выталкивает плунжер из корпуса, тот упирается в башмак и толкает его до тех пор, пока плунжер не остановит сопротивление цепи, при этом из нее мощной пружиной натяжителя выбирается провисание, цепь натягивается.

Но конструкция его такова, что после выборки провисания цепи плунжер фиксируется сухарем.

Однако со временем цепь все больше растягивается и требуется дополнительная ее натяжка, для чего нужно колпачковой гайкой снимать фиксацию сухарем плунжера, чтобы пружина снова сделала выборку.

Одним из основных недостатков такого натяжителя является возможность попадания сора между плунжером и корпусом, из-за чего он может заклинить.

Иногда устранить заклинивание можно путем легкого постукивания по корпусу, но не всегда. Повреждение же корпуса всегда ведет к надобности в его замене.

Проводить периодическую выборку провисания цепи не всегда удобно, поэтому вместо штатного натяжителя можно установить автоматический, который сам производит выборку.

При этом конструкция такого натяжного механизма очень проста и возможность заклинивания его практически исключена.

Основные элементы натяжительной системы цепи ГРМ

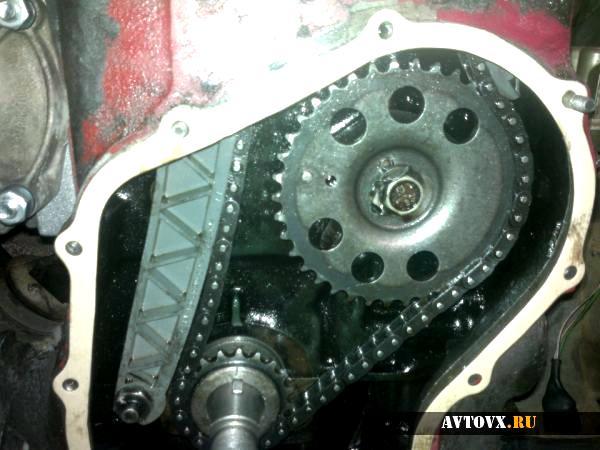

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Цепь ГРМ — DRIVE2

Цепь ГРМ

Цепной привод ГРМ – способ передачи вращательного усилия от коленчатого вала двигателя к распределительному валу ГРМ, который расположен в головке блока цилиндров (ГБЦ) верхнеклапанных ДВС.

Цепная передача может быть реализована посредством установки роликовой или зубчатой цепи. Стоит отметить, что зубчатые цепи сегодня являются более предпочтительным вариантом. Зубчатая цепь ГРМ имеет повышенную гибкость, а также использование зубчатой цепи в конструкции привода позволяет снизить уровень шума при работе ДВС. Использование такой цепи приближает по данному показателю цепной привод к ременному.Цепной привод включает в себя однорядные и двухрядные цепи. Посредством цепи усилие от звездочки коленвала передается на звездочку, закрепленную на конце распредвала. Специальный ограничительный палец, который вкручен в блок цилиндров или ГБЦ, является ограничителем цепи ГРМ. Элемент не позволяет цепи спадать в случае ослабления натяжения. Цепь не касается ограничителя при условии нормального натяжения.

Достоинством качественной цепи ГРМ является то, что она практически не растягивается и несжимается в процессе эксплуатации. Главной задачей становится обеспечение эффективного

натяжения цепи при условии работы мотора на различных оборотах.

Цепь ГРМ натягивается при помощи специальных гидравлических натяжителей, которые работают при помощи моторного масла, поступающего из системы смазки двигателя. Натяжителей цепи может быть несколько (1-3), что зависит от количества распределительных валов ГРМ и других особенностей конструкции.

Натяжение цепи не позволяет исключить возникающих колебаний в тех местах, где отсутствуют приводные шкивы и натяжители. Колебания возникают по причине того, что цепь склонна к инерционному движению. По этой причине цепной привод получил дополнительную систему для гашения возникающих колебаний цепи ГРМ.Элементами для устранения колебаний цепи ГРМ выступают так называемые успокоители. Успокоитель цепи представляет собой специальную прижимную планку, которая имеет металлическую основу и покрывается сверху резиной. Успокоитель подпружинен, допуская небольшие колебания цепи, которые ограничены силой пружины. Использование натяжителя и успокоителя цепи становится качественным решением для снижения вибрации и шума в процессе работы цепного привода ГРМ.

Долговечность цепи зависит от материалов ее изготовления, а также от качества обработки. Аналогичные требования выдвигаются к звездочкам, с которыми цепь постоянно взаимодействует. Не менее важными аспектами являются исправность системы смазки ДВС и качество моторного масла. Получается, ресурс цепи ГРМ сильно зависит от трех основных факторов:

— качество самой цепи;— правильное натяжение;

— эффективность смазки;

При соблюдении указанных условий цепь служит без замены минимум от 100 тыс. пройденныхкилометров. Поводом для замены цепи ГРМ служит заметное повышение шума в процессе работысилового агрегата. Обрыв цепи ГРМ происходит в редких случаях, когда двигатель долгое время

эксплуатируется с сильно изношенной цепью.

Главным минусом цепного привода является то, что механизм расположен внутри блока цилиндров и затрагивает внутреннюю часть головки блока цилиндров. Сама цепь изнашивается очень медленно, но успокоители-башмаки и натяжители цепи выходят из строя намного быстрее. Для контроля состояния и замены указанных элементов требуется осуществить большой объем работ по разборке двигателя. Цепной привод ГРМ повышает итоговую стоимость автомобиля, но при должном обслуживании способен обеспечить повышенную надежность сравнительно с реализацией привода посредством ремня ГРМ.

www.drive2.ru

Окончательная проверка

Окончательная проверка результатов работы осуществляется после запуска двигателя. Силовой агрегат должен запуститься быстро, работать ровно, без перебоев. При правильной регулировке ГРМ автомобиль начинает лучше разгоняться, тратит меньше топлива, более уверенно ведет себя на дороге.

Если замена цепи ГРМ на автомобиле ВАЗ-2107 своими руками привела к тому, что при езде загорается чек, а машина дергается при разгоне и работает неровно, следует повторно проверить установку фаз ГРМ и зажигания.

В целом, замена привода своими руками занимает около 2-3 часов при наличии всего необходимого инструмента

В течение нескольких дней после ремонта следует уделять внимание ходовым характеристикам ТС. Известны случаи, когда степень натяжения цепи или взаимное расположение меток изменялось уже после нескольких дней эксплуатации

Полезные замечания

Если у вас «семёрка» с карбюратором, то после замены цепи ГРМ требуется выполнить регулировку зажигания, ведь звёздочка привода прерывателя-распределителя зажигания (в просторечии трамблёра) тоже снималась со своего посадочного места. Инжекторные модели такой регулировки не требуют.

На советские и ранние российские автомобили классического семейства традиционно ставили двухрядные цепи ГРМ. Это давало повышенную надёжность за счёт того, чтоб обрыв одного звена не провоцировал мгновенное столкновение поршня с клапаном в открытом положении. Недостатком был повышенный вес. В целях экономии и облегчения конструкции цепь стали делать однорядной. Ресурс двойной цепи доходит до 100 — 120 тысяч километров, в то время как однорядной — в два раза меньше. Некоторые автовладельцы возвращают в свои силовые агрегаты двухрядную цепь. Правда, для этого придётся заменить также все шестерни, входящие в зацепление с цепью. Сегодня комплект таких деталей найти достаточно сложно, поэтому готовьтесь к поисковой работе, если хотите повысить надёжность механизма ГРМ.

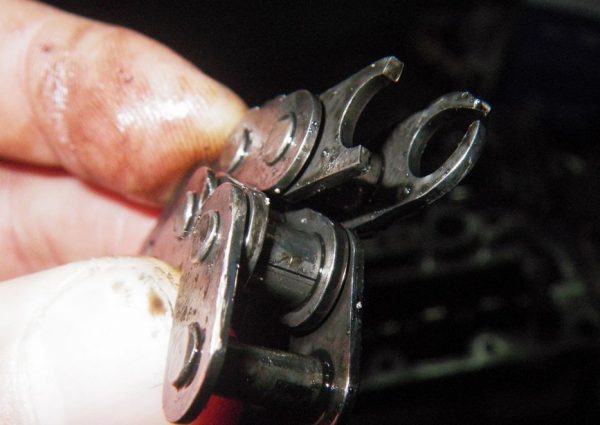

Двухрядная цепь ГРМ имеет гораздо больший ресурс, однако подобрать комплект деталей для её установки гораздо сложнее

Цепь ГРМ — передаточный механизм, за состоянием которого владелец машины должен следить особенно тщательно. Опытные водители недаром советуют слушать свой автомобиль. Посторонний шум с позвякивающими нотами — верный признак того, что пора вскрыть по меньшей мере крышку головки блока цилиндров, прокрутить коленвал и обследовать цепь хотя бы внешне. При тревожных признаках цепь нужно будет достать и заменить. Уверенность, аккуратность и данная инструкция помогут вам сэкономить немалую сумму денег, ведь замена цепи или ремня на «классике» стоит по стране около 2000 рублей.

Признаки поломки успокоителя

Главная задача, которую выполняет эта деталь, заключается в предотвращении избыточного колебания цепи ГРМ при работе мотора. Такая важная деталь, как успокоитель цепи, присутствует не на всех видах автомобилей, а только на тех, у которых ГРМ оснащен цепным приводом. На автомобилях классического семейства Лада, ГРМ оснащен цепным приводом, поэтому и на инжекторных, и карбюраторных моторах имеется успокоитель цепи.

К основным признакам неисправностей успокоителя цепи на ВАЗ 2107 относятся:

1. Возникновение звонкого стука в двигателе. Причем этот звук возникает непосредственно в передней части мотора.
2. Нарушение функционирования двигателя. Это обусловлено тем, что при неисправности рассматриваемой детали происходит смещение фаз открытия клапанов.

Причиной поломки успокоителя зачастую выступает именно ослабленная цепь. Чтобы избежать ослабления цепи, требуется периодически контролировать ее натяжку и при необходимости подтягивать. Независимо от того, инжекторный или карбюраторный двигатель на «семерке», при поломке рассматриваемой детали необходимо провести одинаковые работы по замене.

Что потребуется для проведения замены

Чтобы выполнить замену детали на «семерке», потребуется подготовить набор следующих инструментов:

• Отвертки.
• Гаечные ключи.
• Крючок или длинный пинцет.
• Герметик.
• Новое изделие.

Чтобы осуществить замену, понадобится также хорошее освещение, особенно при выполнении работ в гараже. При проведении работ требуется избегать попадания пыли на механизм ГРМ.

Замена на «семерке»

Как заменить успокоитель цепи на ВАЗ 2107, знают далеко не многие владельцы данной модели автомобиля. Это обусловлено тем, что успокоитель не является той деталью, которую нужно часто менять. Поменять его на «семерке» не составляет труда, поэтому не обязательно ехать на СТО.

Замена начинается с того, что первым делом выполнятся демонтаж успокоителя цепи ВАЗ-2107. Данный процесс выглядит следующим образом:

Изначально требуется снять корпус воздушного фильтра.
На втором этапе нужно снять крышку головки блока цилиндров. Она фиксируется 8 болтами. После снятия крышки нужно оценить состояние прокладки, и при потребности заменить ее.
Выставить звездочку распредвала в таком положении, чтобы отметка на ней совпадала с отливом на корпусе.
Ослабляется колпачковая гайка на «13» натяжителя цепи. Выкручивать ее полностью не нужно.
Ослабляется натяжение цепи. Сделать это можно при помощи отвертки, отжимая ее башмак.
После ослабления цепи требуется зафиксировать колпачковую гайку.
Сквозь технологическое отверстие следует зацепить успокоитель при помощи крючка или щипцов. Это делается с той целью, чтобы избежать падения успокоителя в поддон мотора.
Убедившись в том, что крючок надежно фиксирует извлекаемую деталь, необходимо вывинтить ее крепления в виде двух болтов

Эти болты имеют разную длину, поэтому важно запомнить их расположение.
Если изделие не получается извлечь после вывинчивания болтов, то необходимо выполнить прокручивание болта звездочки распредвала, как показано на фото ниже.

Установка новой детали осуществляется следующим образом:

1. Новый успокоитель устанавливается на место старого. Для этого также потребуется воспользоваться щипцами или крючком.
2. Когда фиксирующие болты будут затянуты, потребуется осуществить регулирование натяжения цепи ГРМ.
3. На завершающем этапе следует установить крышку блока цилиндров, а также корпус воздушного фильтра.

Фиксирующие болты и рассматриваемое изделие для ВАЗ-2107 представлены на фото ниже.

В завершении немаловажно упомянуть о том, что болты крепления успокоителя перед их завинчиванием рекомендуется смазать герметиком. Делается это с целью избегания просачивания масла

В двигателе ВАЗ-2107 установлен успокоитель цепи. Чтобы правильно выполнить замену данной детали, следует разобраться, какие поломки могут предшествовать этой процедуре. В нашей статье мы рассмотрим все ключевые моменты проведения ее замены на ВАЗ-2107.

Процедура замены цепи ГРМ на ВАЗ 2107

Перед началом замены следует подобрать все необходимые инструменты и расходники. Нам необходимы следующие вещи:

• новая оригинальная вазовская цепь на 116 звеньев;
• рожковые ключи в комплекте;
• торцевые головки и длинный вороток;
• отвёртка плоская;
• отрезок стальной проволоки длиной 20 см.

Последовательность операций

Поскольку замена цепи ГРМ операция серьёзная, её невозможно произвести без предварительной подготовки. Эта подготовка включает в себя полный слив охлаждающей жидкости и снятие радиатора.

1. Клапанная крышка снимается с помощью торцевой головки. Открывается доступ к звёздочкам на коленчатом и распределительном валах. На этих звёздочках есть небольшие углубления-метки, которые следует совместить с метками-выступами на корпусе ГРМ.

2. После совмещения автомобиль устанавливается на пятую скорость, а его колёса надёжно блокируются ручным тормозом. Далее с помощью рожкового ключа на 38 откручивается крепёжный болт коленвала. Чтобы стронуть этот болт, требуется огромное усилие. Поэтому имеет смысл надеть на ключ стальную трубу и использовать её в качестве дополнительного рычага.

3. После откручивания гайки коленвала открывается доступ к передней крышке мотора. Она держится на девяти шпильках с гайками на 14, которые удобно откручивать торцевой головкой с длинным воротком. Помимо шпилек в поддоне двигателя есть ещё три крепёжных болта, удерживающих крышку. Их тоже следует открутить. Крышка снимается.

4. Звёздочка масляного насоса имеет гайку со шплинтом. Этот шплинт следует разогнуть с помощью плоской отвёртки и вынуть. После этого можно ослабить крепёжную гайку. Это делается ключом на 15. Аналогичным образом извлекается шплинт на распределительном валу. Его звёздочка тоже ослабляется после извлечения шплинта.

5. Теперь следует открутить гайку на натяжителе цепи. Натяжитель снимается, а цепь после этого сильно ослабевает.

6. Ослабленную цепь можно легко снять со звёздочек на валах. Она извлекается и заменяется новой.

Назначение успокоителя цепи ГРМ на ВАЗ 2106

О назначении успокоителя цепи ГРМ нетрудно догадаться из его названия. Задача этого устройства заключается в том, чтобы не давать цепи ГРМ слишком сильно колебаться, поскольку при сильных колебаниях цепь ГРМ может слететь с направляющих звёздочек. Возможен и второй вариант: цепь, основательно разболтавшись без успокоителя, просто оборвётся.

Если успокоитель не будет сдерживать колебания цепи ГРМ, цепь неизбежно оборвётся

Как правило, обрыв цепи ГРМ происходит тогда, когда скорость вращения коленчатого вала достигает максимальных значений. В такой ситуации водитель просто не успевает среагировать на обрыв цепи и вовремя заглушить двигатель. Всё происходит мгновенно. В результате клапаны и поршни мотора оказываются повреждены, причём устранить такие повреждения удаётся далеко не всегда.

После обрыва цепи ГРМ в первую очередь страдают клапаны. Восстановить их удаётся далеко не всегда

Иногда всё бывает настолько плохо, что проще купить новый автомобиль, чем возиться с восстановлением старого. Именно по этой причине за состоянием успокоителя цепи ГРМ необходимо тщательно следить.

Устройство успокоителя цепи ГРМ

Успокоитель цепи ГРМ — это металлическая пластина из высокопрочной стали. На пластине имеется пара крепёжных проушин с отверстиями для болтов.

Успокоители цепи на «классике» всегда выполнены из высокопрочной стали и могут служить годами

Рядом с успокоителем находится вторая часть этой системы — башмак натяжителя. Это изогнутая пластина, которая непосредственно соприкасается с цепью ГРМ. Для предотвращения преждевременного износа поверхность башмака покрыта износостойким полимерным материалом.

Вторая часть системы успокоения цепи ГРМ — башмак натяжителя. Без неё успокоитель цепи не будет работать

Располагается успокоитель цепи в правой части двигателя, под крышкой газораспределительного механизма, между звёздочками коленвала и вала ГРМ. Поэтому для замены успокоителя автовладельцу придётся снять крышку ГРМ и слегка ослабить цепь.

Принцип работы успокоителя цепи ГРМ

Как только владелец ВАЗ 2106 заводит мотор своего автомобиля, коленчатый вал и вал ГРМ начинают вращение. Однако эти валы не всегда начинают вращаться одновременно. Звёздочки валов соединены цепью ГРМ, которая со временем начинает слегка провисать из-за естественного износа. Кроме того, зубцы на звёздочках валов тоже со временем изнашиваются, что только увеличивает провисание.

Из-за износа зубцов на звёздочке ГРМ цепь провисает сильнее, и в конце концов может оборваться

В результате возникает ситуация, когда коленвал уже успел провернуться на четверть оборота, а вал ГРМ только начал вращение. В такой ситуации провисание цепи ГРМ резко увеличивается, и для ликвидации этого провисания к работе подключается гидравлический натяжитель.

С одной стороны находится башмак натяжителя, а с другой — успокоитель, являющийся второй частью системы успокоения

Его башмак прикручен к масляному штуцеру, который, в свою очередь, подключён к масляной магистрали с датчиком давления масла. Как только цепь провисает, датчик фиксирует резкое снижение давления масла в магистрали, после чего в магистраль подаётся дополнительная порция смазки. Под её давлением натяжительный башмак выдвигается и надавливает на цепь ГРМ, тем самым компенсируя возникшее провисание.

Всё это происходит очень резко, и в результате цепь ГРМ начинает сильно колебаться, причём не со стороны натяжительного башмака (там цепь надёжно придавлена), а на противоположной стороне. Для гашения этих колебаний применяется ещё одно устройство — успокоитель цепи ГРМ. В отличие от башмака натяжителя, в успокоителе нет никаких подвижных частей. По сути, это высокопрочная стальная пластина, о которую бьётся цепь ГРМ после того, как её придавит натяжительный башмак. Но если успокоителя в этой системе не будет, зубцы валов и цепь ГРМ износятся намного быстрее, что неизбежно приведёт к полному выходу мотора из строя.
