Как установить гбо 4 поколения своими руками?

Установка блока управления ГБО

Работа оборудования управляется электронным блоком управления, который идет в комплекте ГБО 4 поколения.

Проводка к блоку управления.

Для начала нужно определиться с местом положения блока. Доступ к нему должен быть свободным, но при этом нужно минимизировать длину проводки, чтобы после подключения его под капотом не образовался ворох запутанных проводов.

Вся проводка, идущая от контроллера, делится на несколько частей, каждая из которых выполняет свои функции.

Главное, иметь под рукой схему с цветовым определением, к какой части относится тот или иной провод. Или хотя бы такую.

Перед подключением проводки нужно бортовую сеть отключить от аккумулятора.

Первое, нужно определить, какие провода отвечают за запитывание электроэнергией блока. Их должно быть три – к плюсовой клемме, к массе, и к плюсовой клемме замка зажигания. Отделив их, лучше сразу произвести подключение.

Проводка к форсункам.

Далее, переходим к проводке, отвечающей за работу форсунок – топливной части. Данная проводка подключается к проводам, идущим к бензиновым форсункам.

После определения, какие провода подключаются к каждой определенной форсунке, производится их врезка.

По цветовой схеме определяется, какой провод нужно подключить к тому или иному, затем производится подсоединение.

Можно воспользоваться обычной скруткой с последующей изоляцией, но такое соединение не надежно, все же лучше провода от блока управления в местах соединения припаивать с последующей изоляцией.

По топливной части проводки остается только подключить обратно разъемы к бензиновым форсункам, а также соединить разъемы электромагнитных газовых форсунок.

С топливной частью проводки закончено, переходим к следующей.

Сигнальная проводка.

Переходим к подключению следующей части проводки – сигнальной.

Данная проводка предназначена для передачи сигналов с датчиков, идущих с оборудованием – температуры и давления газа.

В сопровождающей инструкции указывается, в каких местах должны быть размещены датчики. После установки датчиков к ним подключается проводка от блока управления.

Проводка для блока переключения режимов работы.

Последней частью является управление работой блока управления, то есть блок переключения работы газобаллонного оборудования.

Блок управления устанавливается в салоне, в доступном для обозрения и управления им месте.

После чего к нему проводиться проводка и подключается.

Все провода желательно собрать в жгуты и закрепить их, чтобы исключить возможность их случайного повреждения.

У блока управления имеется еще один выход, для подключения компьютера, которым производится регулировка работы оборудования.

Этот выход должен иметь свободный доступ для облегчения выполнения регулировочных и диагностических работ.

На этом работы по установке на автомобиль газобаллонного оборудования 4 поколения закончены.

Но осталась еще проверка герметичности системы, а после уж – проверка и регулировка работы оборудования.

Параметры настройки

В главном окне программы находятся основные показатели, по которым работает ЭБУ:

• условия, при которых произойдёт переключение с бензина на газ или наоборот (температура, обороты двигателя, давление);
• газовая фракция (давление газа после редуктора);
• разряжение в коллекторе;
• период впрыска газовых и бензиновых форсунок.

Во вкладке «карта» отображается график работы бензиновых (синяя кривая), газовых форсунок (зелёная кривая) и коэффициент пересчёта бензинового впрыска на газовый (оранжевая линия).

На не отрегулированном вовремя газовом оборудовании блок управления будет полностью имитировать работу бензиновых форсунок, что выдаст ошибку на бортовом компьютере. Причина в том, что смесеобразование бензиновых и газовых форсунок будет одинаковым, а топливо по октановому числу разным: что для бензина хорошо, то для газа — некорректно.

Как подключить все элементы газовой системы

В каждом комплекте ГБО 4 поколения должна присутствовать схема подключения для инжекторного автомобиля, согласно ей устанавливается система. Для разных производителей она может незначительно отличаться (например, электросхема), но общий принцип установки для всех видов газобаллонного оборудования одинаков.

Процесс установки начинается с подкапотного пространства. Для начала желательно обезопасить лакокрасочное покрытие автомобиля, накрыв облицовку и крылья тряпичным материалом. Снять клеммы АКБ.

Правильная установка газовых форсунок

Для того чтобы поставить форсунки ГБО, нужно обязательно демонтировать впускной коллектор. Можно конечно и не снимать, но тогда есть вероятность столкнуться с рядом затруднений:

1. неудобно сверлить коллектор;
2. нарушение правильного/синхронного позиционирования штуцеров-распылителей (врезок) форсунок;
3. попадание металлической стружки в цилиндры двигателя.

Если пластиковый коллектор — не так критично, то дюраль/алюминий, тем более чугун недопустимо сверлить на двигателе. Это может привести к повреждению ЦПГ (цилиндропоршневой группы) или клапанов и их сёдел. От правильного расположения штуцеров зависит равномерность подачи газа.

Итак, после демонтажа коллектора, максимально близко к впускным клапанам и отверстиям бензиновых форсунок, под тем же углом (примерно 45˚), по направлению к центру проходного отверстия впуска (по ходу потока воздуха), сверлим отверстия диаметром 4,8мм. Также для подключения вакуума в ресивере коллектора делаем отверстие под врезку, ближе к дроссельной заслонке.

Затем, метчиком М6 нарезаем резьбу и вкручиваем каждый штуцер с помощью шестигранника или соответствующего ключа. Не следует прилагать чрезмерное усилие, врезки латунные их легко обломить.

Некоторые распылители имеют коническую резьбу, поэтому дополнительная герметизация не имеет смысла. Но в отдельных случаях (например, допущено послабление отверстия) или для большей уверенности, можно воспользоваться специальным герметизирующим клеем/фиксатором резьбы.

Ставим коллектор в обратной последовательности, не забыв установить новую прокладку. Далее, прикручиваем рампу с форсунками жёстко к двигателю, при помощи планки и демпферов. Одеваем газовые шланги/рукава от инжекторов к штуцерам, закрепив их хомутами. Тут следует учесть четыре правила:

• длинна шланга, не должна быть более 15-20см (чем короче, тем лучше);
• шланги необходимо нарезать, одной/равной длинны;
• не превышать углы наклона форсунок, рекомендуемые производителем;
• желательно ставить детали в доступном месте, скрытая установка затруднит их обслуживание.

Способ монтажа без снятия впускного коллектора

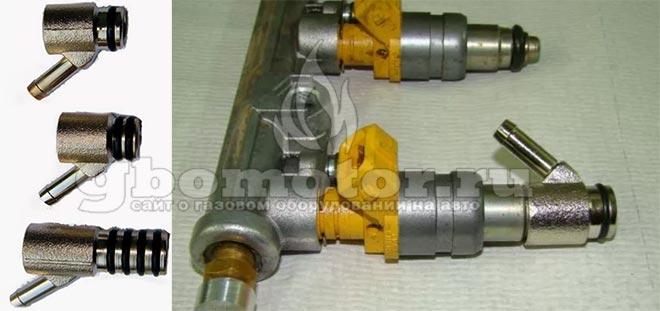

Существует вариант без снятия впускного тракта – установка переходников/адаптеров под бензиновые инжекторы.

Плюс их в том, что не нужно ничего сверлить, удобство и скорость монтажа, а также штатные бензиновые форсунки меньше нагреваются от двигателя. Минус – далеко не ко всем маркам ДВС они подходят. Негативного влияния на качество впрыска штатных инжекторов (по многочисленным отзывам автовладельцев и установщиков) адаптеры не оказывают. Ставить или нет подачу газа через переходники – дело личное.

Как подключить редуктор ГБО к системе охлаждения

Чтобы правильно выполнить подключение редуктора ГБО к системе охлаждения двигателя, нужно следовать рекомендациям из схемы по установке оборудования.

крепить испаритель нужно жёстко к кузову/раме авто с помощью планки идущей в комплекте, ниже расширительного бачка (иногда для этого требуется изготовление специального кронштейна);
при выборе места установки, важно учесть доступность для регулировок и обслуживания редуктора-испарителя (замена фильтра или ремкомплекта), также исключив попадание грязи на корпус;
подогрев необходимо подсоединить параллельно отопителю (печке) салона;

Для установки редуктора, потребуется слить охлаждающую жидкость (тосол/антифриз) из системы. Либо воспользоваться специальными зажимами, чтобы избежать слива и утечек.

В разрез патрубка радиатора печки (шланг подачи), ставим переходной тройник/штуцер, соединив его шлангом с входом в испаритель. Ставить тройник нужно до запорного клапана, если такой присутствует. Крепим конструкцию хомутами. Аналогичным способом связываем выход радиатора и редуктора. На этом этапе можно залить/долить охладитель.

Желательно использовать минимальное количество шланга, во избежание потери тепла, при этом закрепить его на расстоянии от подвижных элементов, исключив перетирание и перегибы. Лучше всего использовать автомобильные пластиковые клипсы держатели трубок соответствующего размера.

Что такое газобаллонное оборудование

ГБО – это газобаллонное оборудование. Оно представляет собой газовую установку, которая и питает двигатель вместо обычного топлива. Газ может быть двух типов – пропан или метан. На практике они мало чем отличаются (за исключением агрегатного состояния), но в плане цены и хранения все же имеют небольшие разногласия.

ГБО легкового автомобиля

Различают несколько видов ГБО:

• Первого;
• Второго;
• Третьего;
• Четвёртого;
• Пятого поколения.

Чем выше поколение, тем совершеннее система (используется больше датчиков, электроники, все рассчитывается более точно и коэффициент работы выше). Но поколение ГБО подбирается в зависимости от типа двигателя и не всегда существует возможность использовать установку 5 поколения на старом моторе.

Настройка ГБО своими руками

Сразу отметим, если монтаж ГБО с учетом инструкции является сложной, однако посильной задачей, настройка ГБО предполагает, что имеется четкое представление о том, для чего производится то или иное действие. Другими словами, например, настройка ГБО Диджитроник 4 поколения своими руками или же настройка любой другой системы может по праву считаться сложной и ответственной задачей.

При этом важно понимать, что ошибки в настройках могут привести к нестабильной работе ДВС, различным сбоям и даже выходу из строя силовой установки и отдельных систем автомобиля

Обратите внимание, если вы не уверены в своих силах, лучше сразу доверить эту процедуру опытному мастеру. Если же имеется желание выполнить настройку ГБО самостоятельно, потребуется купить специальный провод (кабель), а также установить на ноутбук соответствующее программное обеспечение

Обратите внимание, приведенная ниже информация  общего плана, то есть позволяет настроить ГБО «по среднему», чтобы мотор работал на газу, при этом не было рисков поломки ДВС или сокращения его ресурса.  Однако тонкие настройки сможет сделать только специалист, что уменьшает расход на разных режимах, повышает отдачу мотора на газу и т.д.

Кстати, все системы похожи друг на друга, то есть, например, настройка ГБО Ловато 4 поколения своими руками не будет сильно отличаться от аналогичной настройки других систем. Разница только в графическом интерфейсе самих программ и некоторых опциях, которые нужны для расширенной настройки.

Итак, перед началом настройки нужно прогреть машину до выхода мотора на рабочие температуры. Далее нужно убрать всю нагрузку с ДВС, кроме холостого хода (выключить печку, фары, габариты, допоборудование и т.д.). Теперь можно подключиться кабелем и запустить программу настройки блока. Давайте рассмотрим настойку ГБО, в качестве примера взяв программу STAG4.

Сначала в окне программы нужно выставить количество цилиндров двигателя на  катушку, обороты RPM должны также совпадать с оборотами ДВС ( 550-940). Все данные должны точно соответствовать автомобилю.

После этого нужно перейти во вкладку,  где выставляется температура включения. Для лета не ниже +35, а для зимы не менее +40. Отключение цилиндра  выставляется от 250. Это позволит реализовать плавный переход с бензина на газ и обратно, без дрожания мотора.

Что касается времени ошибки по давлению , данный параметр ставится на отметке от 300 до 420.  При выборе типа газовых форсунок важно, чтобы выбранный тип был точно таким же, что и стоят на машине. Если владелец не знает, какие форсунки стоят, нужно осмотреть форсунки

Производители обычно наносят на них отметки, чтобы затем определить в программе, какие форсунки установлены.

Давление редуктора рабочее должно быть от 1.0  до 1.3 бара, минимальное не меньше 0.50. Тип топлива  LPG для пропана или CNG для метана (ставится метка). Теперь можно перейти во вкладку автоматической настройки и нажать запуск (старт).  Остается только ждать от 1 минуты до 5 минут. Время настройки зависит от того, как правильно авто работает на бензине. Если мотор работает не стабильно, имеются проблемы с системой зажигания и т.п., тогда потребуется больше времени на автонастройку.

Далее нужно перейти во вкладку карта. Там моно увидеть, что линия оранжевого цвета приняла изгиб

Так вот, важно заметить, от какой цифры в разделе коэффициент  начинается линия.  Хорошо, если линия лежит в диапазоне цифр от 1 до 1.4. Дело в том, что специалист при установке ГБО должен правильно подобрать форсунки по производительности с учетом мощности двигателя авто.

Дело в том, что одни форсунки можно подстроить под мотор, так как они имеют запас производительности, тогда как другие рассчитаны под конкретную мощность и запас минимален

В любом случае, для всех видов форсунок важно давление редуктора. Во время автонастройки программа сама откалибрует давление редуктора, при этом линия  может стать выше  коэффициента от 1 до 1.4 или ниже этого показателя

В первом случае завышение говорит о том, что давление от 1 до 1.3 бар , однако дюзы форсунках слишком узкие. Это говорит о том, что можно поднять производительность форсунок,  рассверлив дюзы и сделав их шире, что увеличит пропускную способность.

Если же линия ниже коэффициента,  это говорит о больших дюзах. В этом случае пропускную способность форсунок уменьшают, меняя дюзы на подходящие аналоги с меньшим диаметром. Отметим, что линия при давлении 1-1.3 в норме должна быть в диапазоне коэффициента 1-1.4. При таких показателях сохраняется приемистость, расхода на газу не  превышает отметки в 20% по сравнению с бензином, а также двигатель работает в нормальных условиях, нет больших рисков сокращения его ресурса.

Плюсы и минусы установки ГБО

Учитывая отзывы водителей, можно сформулировать достоинства и недостатки газобаллонного оборудования на авто.

Положительные стороны:

1. Значительная экономия на заправке. Как бы ни росли цены на топливо, газ всегда остаётся дешевле как бензина, так и дизеля. Цена ГБО окупается спустя год после его установки.
2. Малые нагрузки на двигатель. У газа большее октановое число, соответственно, он сгорает дольше, уменьшая нагрузку на ДВС. Смесь «газ + воздух» более равномерная, не сушит цилиндры, не влияет на консистенцию масла, чем увеличивает срок службы мотора.
3. Минимальный ущерб экологии. В отработанном газе содержится на две трети меньше вредных веществ, чем в выхлопе от бензина или дизеля.
4. Увеличение километража от заправки до заправки. Авто работает на двух видах топлива, соответственно, когда заканчивается газ, можно ехать на бензине.
5. Безопасность. Слухи о том, что баллон ГБО может взорваться от перепадов температур или удара, опроверг клуб защиты автовладельцев Германии ADAC. Под его контролем провели краш-тесты баллонов в условиях пожара и аварии. Результаты были удовлетворительными.

Немного минусов:

1. Не на каждой заправке имеется газозаправочная станция. Ремонт ГБО производится только на специализированных СТО.
2. Незначительное снижение скорости, падение мощности двигателя на 15%.
3. Влияние высоких и низких температур. Если автомобиль нагрелся под лучами солнца, давление газа в баллоне увеличивается. Чтобы его понизить, нужно выработать несколько литров. В мороз газ сжижается и отказывается поступать в систему. Так что зимой завести двигатель можно только на бензине.
4. Увеличение массы авто. Вся конструкция газового оборудования добавляет к весу машины 60 кг. Баллон, установленный в багажнике, забирает в среднем 40 л пространства.
5. Утечка газа. Вероятность этого мала, но присутствует, в случае неправильной эксплуатации и несвоевременного прохождения техобслуживания.

Советы по эксплуатации авто с газовой установкой

Для максимально эффективного использования этого вида газовых установок, советуем придерживаться таких рекомендаций:

• В холодное время года рекомендуется выполнять запуск и прогрев двигателя на бензине. Переходить на газ лучше только после того, как охлаждающая жидкость ДВС прогреется до 35-40°C.
• Не отключайте бензонасос, так как это может повлечь за собой выход из строя дорогостоящих компонентов системы подачи топлива. Нужно понимать, что для продления срока службы топливного насоса, магистралей, форсунок и регулятора давления их необходимо регулярно использовать. Иначе произойдет банальное пересыхание.

Инструкция по изготовлению

Почти на всех блоках управления популярного газобаллонного оборудования схожая схема подключения диагностического кабеля. Различаются они лишь по расположению проводов.

Как правило, распиновка разъёма ЭБУ выглядит так:

чёрный – минус «-» GND; зелёный – приём сигнала RXD; белый – передача сигнала TXD; красный – плюс «+5 V»;

Чтобы удостовериться необходимо при помощи мультиметра или контрольной лампы найти минусовую/плюсовую клеммы и запомнить их расположение.

Затем припаиваем три жилы провода к нашей плате. Удобнее если цвета кабеля совпадают с разъёмом газового контроллера. Перематываем место пайки изолентой. Одеваем термоусадку и прогреваем ее строительным феном или зажигалкой.

Вместо изоленты лучше использовать специальный диэлектрический клей для микросхем.

К противоположному концу шнура зажимаем и пропаиваем три клеммы («папы»), которые шли в комплекте с колодкой. Заранее одеваем термоусадку. Далее необходимо собрать разъем согласно схеме распиновки, при условии, если есть уверенность в расположении сигнальных проводов на фишке ЭБУ. Аналогичным образом заизолировать пайку.

В том случае если неизвестны сигналы TX и RX, разъем можно пока не собирать.

Процесс установки

У Автолюбителей, которые хоть когда-либо осуществляли ремонт и обслуживание машин производства ваз своими руками, монтаж оборудования не вызовет больших требований.

Конкретного алгоритма по монтажу газовой системы на машину нет, можно начинать как со врезки форсунок, так и с закрепления баллона в салоне или багажнике.

Этапы работы условно можно разделить на:

• проектировку (примерка соединений, планирование размещения деталей);
• черновой монтаж (сверление отверстий, прокладывание магистралей);
• монтаж редуктора;
• врезка форсунок;
• закрепление баллона;
• чистовой монтаж (соединение всех элементов воедино, надежная затяжка гаек и болтов, проверка на утечки);
• электронное сопряжение и настройка

Врезка форсунок и установка рампы

Начнем с самого сложного, со врезки форсунок во впускной коллектор. Для этого потребуется отсоединить воздушный фильтр, электронные фишки с дросселя и прочие элементы, закрепленные на впускном тракте. Для снятия самого коллектора необходимо открутить фиксирующие шпильки (реже — болты) и аккуратно стянуть коллектор со шпилек.

Как только коллектор снят, необходимо разметить отверстия для врезки газовых форсунок. Расстояние от прилегающей плоскости коллектора ГБЦ до места врезки может варьироваться в диапазоне от 1 до 7 см. Место для врезки выбираем с самым большим диаметром, чтобы не препятствовать нормальному потоку воздуха. Как только место для форсунок выбрано, на коллекторе следует накернить участки в которые надо будет засверлиться.

После засверливания отверстий под газовые форсунки, берем метчик и нарезаем резьбу. Теперь тщательно отчищаем впускной коллектор и устанавливаем форсунки. Перед врезкой желательно воспользоваться фиксатором резьбы и закрепить форсунки на локлайт или фиксатор.

Теперь, в зависимости от крепежа следует установить рампу. Место для монтажа может быть на впускном коллекторе (чаще всего) или же на клапанной крышке (если это удобно). Для установки повторяем операцию по накернению меток, затем просто засверливаем посадочные канавки (сверлить коллектор насквозь НЕЛЬЗЯ, т. к. это приведет к его выходу из строя).

Монтаж редуктора

Размещение редуктора может быть практически любым. Он должен размещаться строго параллельно движению транспортного средства, а высота расположения не должна быть сильно низкой или высокой. Оптимальное размещение — чуть ниже клапанной крышки ГБЦ.

Сделанные отверстия желательно обработать солидолом или пушсалом, это нужно чтобы предотвратить появление очагов коррозии. При монтаже обязательно надо использовать гровер-шайбы, дабы исключить паразитную вибрацию и преждвременную поломку редуктора.

Установка баллона и протяжка магистралей

Месторасположение баллона зависит от его типа, тороидальные отлично подходят для размещения в нише запаски, а цилиндрические прямо за спинками задних сидений. В монтаже баллона нет ничего сложного — выбираем оптимальное место и устанавливаем удерживающие крепления (в соответствии с инструкцией). В случае, если на баллоне присутствует клапан, то его выходной канал следует надежно изолировать от внешней среды герметиком, в его патрубок вывести наружу.

Для протяжки магистралей потребуется рассверлить несколько отверстий в полу багажника и протянуть в них трубки от баллона.

Магистрали крайне редко будут соприкасаться с полотном дороги. В передней части, «на фартуке», также делаем крепежные отверстия, через, которые «ведем» магистраль. Как только магистраль «протянута», фиксируем её концы в баллоне и редукторе.

Проверка и калибровка электроники

А вот проверка соединений на герметичность производится путем намыливания всех соединений и визуального контроля за утечками газа, сделать это достаточно быстро и просто в гаражных условиях.

Особенности установки и эксплуатации

Тот, кто решился установить газобаллонное оборудование BRC на свою машину, должен руководствоваться принципом «ухи из дешевой рыбки» – не стоит экономить там, где это в результате может обойтись гораздо дороже.

Поскольку данный вид топлива стремительно набирает популярность, наблюдается образование очередей в сервисных пунктах, выполняющих переоборудование транспортных средств. Повышенный спрос порождает желание некоторых недобросовестных установщиков заработать на монтаже недоброкачественной продукции.

Именно поэтому ГБО БРС особенно рекомендуется специалистами. У этой итальянской фирмы более чем тридцатилетний опыт работ в данной области, она имеет множество представительств во многих странах по всему миру.

Наибольшим спросом пользуется ГБО компании BRC 4 поколения. Оно позволяет:

• самонастроить подачу горючего, с учетом типа авто;
• автоматически переключать используемое топливо;
• обеспечить разгон автомобиля, не уступающий бензиновому.

Вам будет интересно >> Как подобрать газовое оборудование на машину Этот вариант наиболее предпочтителен при наличии такой возможности у автовладельца и приспособленности машины к данному переоборудованию. Одной из последних разработок является ГБО BRC – sequent 32. Эта система использует новейшее программное обеспечение, поэтому она выигрывает конкуренцию у другого подобного оборудования.

Установку лучше проводить в официальном сервисном центре компании. Комплектация оснащения состоит из:

• управляющего блока;
• редуктора-испарителя;
• газового клапана;
• инжектора;
• мультиклапана Евро-класса;
• баллона.

Обычно процедура занимает полную рабочую смену или даже немного больше, все зависит от модели автомобиля и вида выбранного оборудования. После полной установки изменения практически не видны, но обеспечивается возможность доступа к узлам.

Установка ГБО BRC также включает и его настройку. Возможно, небольшую наладку придется выполнить дополнительно, спустя некоторое время, учитывая характер работы двигателя. В некоторых ситуациях, при повышенной нагрузке на двигатель, происходит самопроизвольный переход с газа обратно на бензин. Также возможен повышенный расход топлива. При выявлении подобных проблем нужно доставить автомобиль на сервисный центр и выполнить некоторые регулировки, которые позволят обеспечить нормальную эксплуатацию машины.

Преимущества и недостатки ГБО 1 поколения

Безусловное превосходство над всеми последующими поколениями – это простота конструкции и стоимость комплекта, его монтажа и подключения. Достоинства все.А теперь недостатки. Первое поколение ГБО требует постоянного внимания автовладельца. Несовершенства конструкции вызывают дополнительные хлопоты. Регулировки, очистка фильтров процесс обыденный.

Небольшой срок службы мембраны вакуумного редуктора, из-за больших перепадов температуры. Расход газа в физическом выражении до 30% превышает расход бензина, (если бензина 10 л. на 100км, то газа 13). Ненадежность системы приводит к утечкам газа, который оседает в смотровых ямах и погребах. Это приводит к возгораниям. Не случайно в больших автохозяйствах все стоянки автомобилей на газе, только открытого типа.

Преимущества работы двигателей на газе относительно бензиновых и даже дизелей вполне очевидны. От экологических норм до эксплуатационных расходов. Это особенно ощущается при больших ежедневных пробегах. Владельцы маршруток и легковых такси, это давно осознали.

Читайте далее:

ГБО 2-го поколения

Как отрегулировать газовое оборудование на газель 406 двигатель?

Врезка газа в карбюратор: как это делать правильно?

Газовое оборудование 3 поколения: принцип работы, установка, плюсы и минусы

В чем заключается принцип работы ГБО 6 поколения

Методика регулировки редукторов с двумя регулировочными винтами

На редукторе регулируется две основных параметра: давление во второй ступени (далее «чувствительность» — это ближе к истине) и количество газа, проходящего через канал холостого хода — винт холостого хода.

Двигатель нужно завести на бензине и прогреть до рабочей температуры.

Исходное положение регулировок:

• дозатор вывернут на максимум (максимальное сечение канала подачи газа);
• винт холостого хода завернуть до конца, а затем отвернуть на 3–5 оборотов;
• винт чувствительности установлен в среднее положение.

Установка холостого хода

Завести автомобиль на газу. Если не удается, тогда завести на бензине и перевести на газ, удерживать обороты около 2000 об/мин. Снижать обороты до холостых и вращая винт холостого хода, найти его положение, когда двигатель не заглохнет. Если двигатель глохнет — повторять операцию, пока не будет устойчивой работа на холостом ходу (ХХ). Затем, вращая винт холостого хода, нужно найти максимум оборотов. Далее понемногу заворачивать винт чувствительности, если обороты меняются, то нужно скорректировать их винтом холостого хода на максимум. Если не получается, то завернуть винт чувствительности на 2 оборота и повторить сначала. В итоге винт чувствительности завернут почти до конца, двигатель работает на холостом ходу на максимуме — где-то 1100–1200 об/мин. Винтом холостого хода, заворачивая, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950–1000 об/мин.

Настройка ГБО без ODB-адаптера

Очень жаль, но не всегда удается считать корректные значения c ODB. Порой адаптер не просто не совместим с бензиновыми мозгами. Рассмотрим вариант настройки ГБО Lovato, когда по каким-то причинам нет возможности прочитать коэффициенты коррекции.

Данный метод не является точным, вы не сможете выставить идеальные коэффициенты топливной карты, но погрешность настройки будет в приемлемых пределах.

Настройка без-ODB очень похожа на настройку с адаптером, но в этом случае, мы будем сверяться не с коэффициентом коррекции, а с временем подачи бензина. Это, пожалуй, самая непостоянная величина и она изменяется несколько раз в секунду, так или иначе, это единственное, с чем мы сейчас можем работать. Вам необходимо прочитать усредненное значение этой величины, например, параметр скачет от 4.5 до 5.0, в этом случае средняя величина 4.75

Для верной настройки по времени бензина важно двигаться по максимально ровной дороге, с предельно одинаковыми оборотами, любое отклонение критично

Приступаем к настройке без ODB:

1. Включается подача бензина(кнопкой в программе)
2. Водитель устанавливает постоянные обороты двигателя и точно держит их во время настройки.
3. На этих оборотах из программу Lovato Easy Fast считывается усредненное значение времени впрыска бензина.
4. Включается газ(кнопкой в программе)
5. Снова считываются усредненное время впрыска бензина.
6. Настраивается ячейка под точкой на топливной карте. Если время впрыска бензина при работе на газу больше чем на бензине, значение ячейки увеличивается, если меньше уменьшается. Рекомендую выделять весь столбик и изменять его разом на несколько единиц. (После выделения нажимается клавиша Enter).

Время впрыска Бензина

Время впрыска Газа

Нюансы настройки ГБО

Если же все в порядке, то программа сообщит что автокалибровка завершена успешно.

Это будет означать, что блок управления газовым оборудованием произвел первичную установку и подстроился под показатели работы штатного блока управления. Но для полноценного функционирования он еще не готов.

Далее нужно будет совершить поездку на авто в режиме использования в качестве топлива бензин.

Нужно произвести поезду на расстояние до 30 км, причем желательно, чтобы она совершалась с большим количеством смены режимов движения – резкое ускорение, движение «внатяжку» для двигателя, спокойное движение и ускорение.

Нужно это все для того, чтобы блок управления газового оборудования на основе сигналов, поступающих от штатного блока к бензиновым форсункам, по максимуму адаптировался к его работе и смог обеспечить правильную регулировку подачи газа в разных режимах – создает так называемую топливную карту. Как она выглядит, смотрите ниже.

После этого можно подключать автоматический режим работы газовой установки.

Дополнительно при помощи ноутбука можно задать определенные параметры работы газовой установки.

К примеру, можно задать, при каких минимальных и максимальных оборотах производится переход с бензина на газ и обратно.

Актуально делать настройку перехода на бензин при высоких оборотах. Дело в том, что скорость горения газа несколько ниже, чем бензина, поэтому на высоких оборотах использование газа чревато возможности обгорания выпускных клапанов.

В случае неисправности газового оборудования или отсутствии газа происходит переключение на использование бензина, при этом на блоке управления в салоне загорается сигнальная лампа.

В итоге получается, что силовая установка запускается на бензиновой смеси, но после достижения оптимальных параметров для включения газового оборудования, переходит на работу на газе. Причем переход производится настолько аккуратно, что его при движении незаметно.

Использование в работе ГБО 4 поколения этих двух систем оправдано, поскольку неиспользование бензиновых форсунок, а также отсутствие бензина в баке приведет к выходу из строя бензонасоса и форсунок.

Вследствие чего произойдет переход в аварийный режим работы штатного блока управления системой питания, а газовый блок управления без сигналов от штатного функционировать не будет.

Все дополнительные настройки с указанием оптимальных параметров работы силовой установки во время использования газа можно увидеть в виде графика на ноутбуке, который и именуется «топливной картой».

Еще один вид такой карты.

Имея на руках шнур для подключения к блоку управления газовым оборудованием, а также программное обеспечение, можно всегда продиагностировать работу газового оборудования, а также произвести настройку его под определенные параметры.

Наличие шнура и программы также позволит произвести калибровку и настройку работы газобаллонного оборудования, если оно было перенесено с одного автомобиля на другой.

Была рассмотрена полная схема, включая все нюансы, подключения газовой установки 4 поколения на инжекторный автомобиль, с последующей полной проверкой и настройкой ее работы, и описанием особенностей его функционирования.

Подводим итог

Сейчас ГБО 4 поколения является самым распространенным. При его установке не нарушаются параметры работы бензиновой системы питания.

Высокая точность дозировки обеспечивает более экономичный расход. В случае какого-то нарушения работы оборудования автомобиль автоматически переходит на использование бензина.

Конструкция этого ГБО четвертного поколения является универсальной, что позволяет ее использовать на двигателях с разным количеством цилиндров, нужно лишь подобрать редуктор по производительности и установить рампу с требуемым количеством электромагнитных форсунок.

При этом установка этого оборудования не нарушает заданную норму токсичности. Продолжение, установка ГБО 4 поколения своими руками.
