Установка линз в фары

Ответственность за переделку фар

Бытует ложное мнение, что «ксенон» в России запрещены. На самом деле это не так. Согласно Административному Кодексу РФ запрещено управление автомобилями, световые приборы которых не соответствуют основным требованиям Положений о допуске транспортных средств к эксплуатации. Иными словами, переделка фар, предназначенных для применения в них ламп накаливания или галогенных, с установкой ксеноновых источников света, влечёт за собой административное наказание. Кстати, никаких штрафов за это нет. Часть 3 ст. 12.5 КоАП за подобное правонарушение предусматривает наказание в виде лишения права управлением транспортными средствами на срок от шести до двенадцати месяцев с конфискацией световых приборов. Так что стоит трижды подумать, прежде чем заниматься тюнингом системы освещения своего автомобиля.

Как видите, установка линз — процесс достаточно сложный и трудоёмкий. Но эффект от линзованных фар вас по-настоящему удивит. А что касается законности, то тут уж решать вам, ездить ли со старыми фарами, тюнинговать их, рискуя быть лишённым прав, или купить заводские осветительные приборы с соответствующей оптикой.

Виды и конструкция фар

Автомобильные фары можно разделить на два вида по признаку их расположения в корпусе автомобиля:

• передние;
• задние;
• боковые.

Помимо этого, фары разделяются по своим функциям:

1. Фары дальнего света. С их помощью можно осветить большой участок дороги. Они имеют симметричный луч, направленный прямо перед транспортным средством. Должны отключаться при приближении других автомобилей. Излучают белый свет.
2. Фары ближнего света. Этот тип фар используется для освещения дороги прямо перед автомобилем и участка обочины. Имеют асимметричный поток белого света.
3. Противотуманные фары. Применяются в условиях тумана, так как способны создавать широкополосный горизонтальный луч. За счёт принципа рассеивания, свет не отражается от капель воды при высокой влажности. Использование этих огней в тумане будет безопасней, чем ближних или дальних. Могут быть белого или жёлтого цвета.
4. Указатели поворота. Обозначают направление движения и информируют других автомобилистов о положении на дороге. Излучают жёлтый или янтарный свет.
5. Габаритные огни. Предназначены для обозначения автомобиля при плохих условиях освещённости или низкой видимости. Окрашены в красный цвет.
6. Стоп-сигналы. Автоматически зажигаются при торможении автомобиля. Излучают яркий красный свет.
7. Сигнал заднего хода. Зажигается при движении задним ходом. Должен быть белого цвета.
8. Дневные ходовые огни (ДХО). Предназначены для освещения дороги в дневное время. Согласно законодательству РФ вместо ДХО могут применяться фары ближнего света.

Обычно корпус передней фары включает в себя лампы ближнего и дальнего света, а также указатели поворота. Внутри задней фары располагаются указатели поворота, габаритные огни, стоп-сигналы и фонари заднего хода. Противотуманные фары могут располагаться как в передней, так и задней части автомобиля. Иногда для них выделяется отдельный корпус.

В корпусе фары присутствует множество оптическихэлементов

Однако такое деление не является единственно верным: в зависимости от производителя и модели автомобиля, функциональные фары могут располагаться в одном или разных корпусах. Однако все дизайнерские решения должны быть согласованы со стандартами безопасности той страны, в которой модель будет реализована.

Существуют различные конструкции фар. Но все их можно разделить на следующие составные части:

• корпус;
• источник света;
• отражатель.
• рассеиватель или линза;
• шторка.

Внутри корпуса содержится вся конструкция фары. Он защищает все остальные элементы от попадания пыли и влаги, а также защищает от внешних воздействий.

Ксеноновые лампы относятся к типу газоразрядных

Отражатель используется для формирования единого пучка из лучей, испускаемых источником света. В зависимости от типа конструкции фар, он может иметь параболическую, эллипсоидную или свободную форму. Сформированный поток света попадает на линзу. Предназначение металлической шторки — регулировать переключение с ближнего на дальний свет (если фара двухрежимная).

Таким образом, в зависимости от типа конструкции, все фары можно разделить на три группы.

1. Параболические — в них отражатель имеет соответствующую форму и направляет поток света вдоль прямой оси. Этот тип фар самый распространённый.
2. Свободной формы (другое название FF-рефлекторы) – их конструкция разделена на несколько ячеек различных форм. Это позволяет создать более широкий и дальний пучок света.
3. Линзовые — самый современный тип фар. Имеет отражатель эллипсоидной формы. За счёт сложной оптической системы и наличия линзы создаёт гораздо более яркий луч и более чёткую светотеневую границу, чем предыдущие два типа.

Именно о линзовых фарах мы и поговорим.

Особенности линзовых фар

Линза, установленная в конструкции фары, позволяет сформировать мощный световой поток при небольшой поверхности отражателя. Конструктивно линзовая оптика состоит из корпуса, эллипсовидного отражателя, шторки (экрана) и специальной выпуклой линзы. Она может быть как эллипсовидной, так и сферической формы. Аналогичная компоновка применяется в обычных проекторах. Источник света создаёт лучи, которые собираются в первом фокусе. Затем они отражаются эллипсовидным рефлектором во второй фокус, где обрезаются шторкой и через линзу проецируются на дорогу.

 В связи с такой сложной компоновкой линзовой оптики, существуют определённые особенности её эксплуатации:

Отсечение верхней границы светового потока производится с помощью экрана (шторки) во втором фокусе, поэтому требуется очень тщательная регулировка фары. Даже при незначительных отклонениях от заданного положения фары, её свет может сильно слепить встречных водителей или не обеспечивать необходимое освещение дорожного полотна.

Прежде чем, приступить к установке линз в фары, рассмотрим, что это такое и зачем они нужны. Существует три типа фар, которые применяются на современных автомобилях: параболические, FF-рефлекторы и прожекторные.

Параболические фары — это стандартная оптика с отражателем в форме параболы. В таком устройстве лампочка устанавливается в центре (в фокусе), а световой поток направлен вдоль оси фары. В горизонтальной плоскости луч расширяется с помощью рассеивателя. КПД такой оптики сравнительно небольшой, всего 27%.

FF-рефлекторы (от англ. Free Form) представляют собой фары с многосекционными отражателями свободной формы. Каждый сегмент рефлектора создаёт свой световой поток в определённом направлении, что обеспечивает большую мощность и дальность. КПД этих устройство достигает 40—45%.

Прожекторные фары отличаются от стандартной параболической оптики в первую очередь отражателем. Если в обычных фарах он выполнен в виде параболы, то здесь рефлектор эллипсовидной формы. Так как в этом случае создаётся сразу два фокуса, для формирования единого светового потока используется собирающая линза. В обиходе прожекторные фары именуют линзовой оптикой. Её КПД может быть более 45—50%.

Установка линз своими руками на авто Hyundai Solaris

Многие собственники автомобилей Хендай Солярис жалуются на плохой свет штатных галогеновых ламп, установка биксенона и линз позволяет улучшить освещение, сделать его направленным и ярким. Добраться до фар на Солярисе непросто, чтобы их вынуть, приходится демонтировать немало деталей. Снятие оптики производим в следующей последовательности:

• поддомкрачиваем передние колеса и снимаем их с обеих сторон, машину можно оставить на упорах («козелках), на автоподъемнике такая работа выполняется гораздо проще;
• демонтируем оба передних подкрылка, они будут мешать добраться до нижних креплений оптики;

• отсоединяем верхние и нижние крепежи переднего бампера, отводим пластиковый элемент в сторону;

• теперь крепления оптики находятся в зоне доступности, откручиваем болтики торцевым ключом на 10 (три крепежа – один снизу, два сверху по краям фары);

• отщелкиваем разъем с проводами, вынимаем фару, потянув ее вперед и вверх, то же самое проделываем и с другим фонарем;

• откручиваем крепежи фарного стекла (шлицы под крестообразную отвертку, всего 4 шт.);
• нагреваем фонарь (здесь пользуются разными способами, некоторые даже засовывают оптику в духовку), но в данном случае кладем фару в картонную коробку, закрываем ее,
• проделываем в коробке небольшую дыру, к которой приставляем фен и начинаем нагрев;

• прогрев должен быть равномерным (приблизительно до 80 Градусов), феном удается нагреть оптику примерно за 15 минут;

• греем аккуратно, нельзя допускать возгорания картона;
• после нагревания герметик становится мягким, и можно отсоединить стекло от корпуса;

• вынимать стекло приходится, применяя силу, при этом необходимо действовать аккуратно, чтобы не поломать пластмассу;

• отсоединив стекло, счищаем остатки герметика с корпуса, подогревая феном;

• разбираем фару – снимаем лампу и ее держатель;

• берем линзу, откручиваем с нее пластмассовую гайку, снимаем разъем (чтобы можно было просунуть провода), крепим на штоке с резьбой металлическую широкую шайбу;

• устанавливаем линзу в корпус, с обратной стороны размещаем такую же широкую шайбу, закручиваем пластмассовую гайку;

• подключив провода к блоку розжига, а затем соединив с аккумулятором, проверяем, как светит биксенон;
• если все работает нормально, собираем фару – подпаиваем проводки линзы к габаритам, на новом герметике крепим стекло.

В качестве клея удобнее всего использовать герметик Abro, который продается в рулонах, перед проклейкой необходимо тщательно вычистить корпус и отражатель от грязи, остатков старого герметика.

Для вывода проводов необходимо будет просверлить отверстие и после загерметизировать, чтобы в корпус не попадала влага и грязь.

После сборки фар все детали устанавливаем на место, подключаем проводку, проверяем работу линзованной оптики. Примерно также устанавливаются линзованные фары на других популярных автомобилях, таких как Форд Фокус 2, Тойота РАВ 4, Фольксваген Гольф 5, Киа Рио 3 и прочее.

Виды билинз

Биксеноновые линзы различают по размерам и поколениям на следующие виды:

• G-1 — линзы правильной круглой формы первого поколения. Имеют диаметр 80 мм и предназначены для установки в фары с цоколем типа H. В стандартный комплект G-1 входят две линзы с декоративной подсветкой «ангельские глазки», две лампы, монтажные элементы;

  Первое поколение биксеноновых линз

• G-3 — универсальные биксеноновые линзы третьего поколения. Имеют круглую (иногда овальную) форму (диаметр 110 мм) и могут быть установлены в фары с цоколями типа Н1, H7 и HB4. В комплект входят те же элементы, что и для G-1;

  Биксеноновые линзы третьего поколения

• G-5 — самые маленькие линзы. Их диаметр всего 64 мм, однако по характеристикам они ничем не уступают предыдущим поколениям. G-5 также универсальны и могут устанавливаться в фары с цоколями Н1,H4,H7,HB4. Состав комплекта этих линз может быть разный. Всё зависит от производителя.

  Биксеноновые линзы пятого поколения

Как установить биксеноновые линзы G5 в фару Galant, Legnum, своими руками, фото, видео, герметик

Конечно дешевле вставить ксеноновые лампы, однако 90% такого света начинает раздражать встречку т.к. лампа не в фокусе и фары “задирают”, чтобы оно хоть как-то светило.

Достаточно хороший и бюджетный свет мы можем получить от биксеноновых линз типа G5.

Так светит одна линза в ближнем режиме шторки, это позволяет залить дорогу ниже границы взгляда встречного водителя:

Одна сложность в данном случае, это как разобрать фару.

Как правило, все стекла фар держатся на термопластичном герметике, который становится мягким при нагревании. Можно использовать фен, либо духовку. Мне нравится духовка.

Ставим на градусов 100, прогреваем сначала духовку, потом на 80-90 градусов запихиваем фару и ждем минут 10.

Фара прогреется полностью и стекло можно будет легко снять.

Предварительно надо отстегнуть страховочные крепления фары.

В этом методе есть одна проблема – можно получить сковородкой по голове от супруги за использование духовки не по назначению, советую согласовать этот вопрос

Разогрев и демонтаж

Чтобы правильно это сделать, следуйте инструкции:

найдите коробку, куда поместится демонтированная оптика. На дне сделайте отверстие, куда будет помещено сопло фена. Во внутренней части поставьте самодельный рассекатель, препятствующий попаданию раскаленного воздуха на изделие;

Разборка фары при помощи промышленного фена

• расположите изделие в коробке без нарушения правильности крепления (чтобы они не уперлись в дно коробки, иначе во время нагревания их «поведет»);
• включив фен до температуры 250 и больше градусов, установите его сопло в коробку, которую предварительно закройте крышкой;
• нагревайте оптику около 20 минут (зависит от модели). Если у вас нет мощного фена, воспользуйтесь духовкой, поместив туда коробку и включив ее до температуры 90 градусов на то же время. Работу проводите в перчатках, чтобы не получить ожог и не разбить стекло.

После разогрева достаньте фару из коробки. После этого положите ее стеклом вниз на картон. При наличии у него изгиба начинайте разбор с противоположной от изгиба стороны. Отверните защелки из пластика по периметру, помогая себе плоской отверткой, которую устанавливайте между корпусом и стеклом. Следите, чтобы на отражатель не попал герметик. При необходимости грейте приспособление еще несколько минут.

Выбор биксеноновых линз и их цена

При выборе линз следует учитывать, что они могут быть двух видов:

1. Универсальные – ставят только в галогеновые цоколи, не требуется вмешиваться в конструкцию фары. Выпускаются с монтажным размером Н.
2. Штатные – устанавливают сразу на заводе при производстве авто. Заменить биксенон можно только, купив аналогичный по размеру.

Универсальные линзы g5 3 дюйма

Подходят для любого авто, очень компакты, поэтому их легко установить. Обеспечивают широкий ближний свет, который начинается уже с двух метров от капота. Стоимость от 3,5 тыс. руб.

Morimoto h1 mini с ангельскими глазками

Диаметр линз – 2,5 дюйма, мощность – 35 Вт. Благодаря механическим элементам, используется всего одна лампочка, которая дает и дальний и ближний свет. Ангельские глазки – светодиодный ободок вокруг фары. Кроме декоративной функции выполняют функцию дневных огней. Цена за комплект – от 3,6 тыс. руб.

Silverstar g3 с цоколем h4

Специальное строение позволяет быстро переключать ближний и дальний свет. Срок службы линз достигает до 3 тыс./ч. Конструкция предусматривает наличие металлической шторки и фокусирующей линзы. Цена – 3,4 тыс. руб.

Возможные проблемы с фарами авто

Даже после корректного монтажа и регулировки, вы не защищены от других проблем с фарами.

Что делать, если начинают потеть

Фары могут потеть во время дождя, да и просто без причины. Конденсат собирается внутри корпуса, что может привести к ухудшению рассеивания света, коррозии металлических конструкций, а в некоторых случаях даже к короткому замыканию. Чаще всего запотевание происходит из-за некачественного герметика, который неплотно скрепил корпус со стеклом.

Запотевание фары приводит к ухудшению светового потока

Для того чтобы устранить проблему, вам нужно провести несколько несложных процедур.

1. Снимите фару с корпуса автомобиля.
2. Проверьте специальные дренажные системы внутри фар. Если они засорились — прочистьте их.
3. Нагрей фару и отделите стекло от корпуса.
4. Счистьте острым предметом старый слой герметика.
5. Просушите фару.
6. Обезжирьте место соединения стекла и корпуса.
7. Нанесите свежий герметик. Плотно прижмите стекло и дайте ему высохнуть.

Если до этого вы самостоятельно устанавливали линзу внутрь фары, этот процесс тоже не должен вызвать у вас затруднений.

Чаще всего такой порядок действий решает проблему с запотеванием фар. Однако если после всех манипуляций, влага продолжает собираться внутри корпуса, вам следует обратиться в сервис для диагностики причины проблемы.

Как очистить линзу

Если вы заметили, что свет от фар стал тусклым, значит, пришла пора чистить линзы.

Для этого необходимо вынуть фары из корпуса автомобиля и разобрать их стандартным способом. Мягкой тряпочкой удалите с поверхности линзы всевозможные загрязнения.

После этого просто соберите фару в обратном порядке и верните на своё место. Очищенная оптика испускает более яркий свет и имеет чёткий светотеневой горизонт.

Модернизация фары автомобиля может оказаться не самым лёгким процессом: монтаж, регулировка и очистка должны проводиться с предельной аккуратностью. Однако результат того стоит. Новая яркая оптика с потоком света, направленным в нужную точку, может поднять настроение владельцу автомобиля, и облегчить передвижения в тёмное время суток.

Главная →

Тюнинг →

Какой ксенон лучше выбрать?

Сегодня на авторынке существует масса заманчивых предложений

Однако делая выбор, всегда нужно в первую очередь обращать внимание на производителя. Самым бюджетным вариантом считается ксенон из Китая (около $40 за комплект), а элитную категорию замыкают немецкие изготовители – Bosch, Osram, Hella (до $150 за комплект)

 Опытные автовладельцы не рекомендуют покупать дешевый «китай» из-за частых случаев скорого сгорания блоков розжига, изменения цвета лампы либо частого моргания света. В качестве альтернативы «середнячка» стоит присмотреться к корейскому ксенону Sho Me, который славится низкими показателями брака и исправно работает при любых погодных условиях. Судя по отзывам, такие ксеноны могут стоять на машине около 10 лет без каких-либо нареканий к работе со стороны водителей.

Во-вторых, необходимо учитывать температуру свечения (ТС). Самый нижний порог – 3000 К. Чем выше данный показатель, тем короче длина светового пучка. К примеру, ксенон с ТС=3000 К обладает желтым светом, в то время как 4300 К – это белый мягкий свет, который считается наиболее подходящим для установки, поэтому ставится на авто еще на заводе.

В-третьих, смотрим на мощность. Наиболее популярен параметр в 35 W. Если линза (фара) рассчитана именно на эту мощность, то 50 W просто испортят фару. Случалось так, что рефлектор выгорал/трескался от слишком высоких температур.

В-четвертых, существуют различные виды биксеноновых линз. Они различаются своими размерами и поколениями:

Название	Особенности	Диаметр
G-1	Самые первые линзы в форме круга. Устанавливаются в фары с цоколем H. В комплекте: 2 линзы с подсветкой-украшением «ангельские глазки», крепежи, 2 лампы.	80 мм
G-3	Третье поколение универсальных би-линз круглой формы. Совместимы с цоколями типа HB4, H1, H7. Комплект идентичен предыдущему.	110 мм
G-5	Линзы наименьшего диаметра. Совместимость с большинством цоколей (HB4, H1, H4, H7). Комплекты могут быть разными.	64 мм

Как выбирать биксеноновые линзы

Решив установить вместо стандартных лампочек ксеноновые линзы необходимо подобрать оптимальный вариант для вашей модели. Для этого сначала нужно выяснить следующие моменты:

• изучите порядок снятия и установки фары;
• выясните, какой тип цоколя ламп в фарах (как правило, самый популярный — «Н4», но могут быть и другие);
• замерьте размеры (ширина, глубина и высота) полости блок-фары в месте, где монтируется лампочка головного света;
• посмотрите, какой рассеиватель установлен в фаре, если он рифлёного типа, то лучше его заменить на не рифлёный аналог;

После этого, можно идти покупать би-ксеноновые линзы.

Сегодня существует два поколения линз «1G» и «3G». Принципиальных отличий между ними не существует, за исключением размеров. Второй модуль больше и тяжелее. Вот по этой причине, нужны размеры блок-фары. Выбрав необходимую линзу, смотрим, какой у неё цоколь. Покупать линзы необходимо в комплекте, в который входят:

• линзы в сборе с креплением и лампами — 2 шт;
• 2 блока розжига;
• 2 реле дальнего света;
• 2 комплекта проводки;
• скотч-локи, крепёж, хомуты, герметик и инструкция.

Особенности конструкции автомобильных фар

На сегодняшний день наиболее популярным видом тюнинга оптики является установка биксеноновых линз. Они позволяют не только улучшить свет фар, но и придают автомобилю совершенно иной вид. В этой статье мы рассмотрим процесс самостоятельной установки биксеноновых линз на примере автомобиля «Дэу Ланос».

«Ланос» не зря был выбран в качестве примера. Дело в том, что поставить линзы можно не в любые фары, а только в те, у которых стекло не имеет ярко выраженного рассеивателя. Взять, допустим, штатную фару ВАЗ 2107. Её стекло с обратной стороны покрыто специальными «рёбрами», которые призваны рассеивать свет лампы, чтобы тот не слепил водителей встречных машин. Такая же ситуация и с другими моделями ВАЗов. Нет, поставить линзы можно и на «Жигули», и на «Самары», но для этого придётся покупать другие фары. В ином случае желаемого эффекта вы не добьётесь.

На внутренней поверхности штатной фары ВАЗ 2107 расположены специальные «ребра», рассеивающие свет

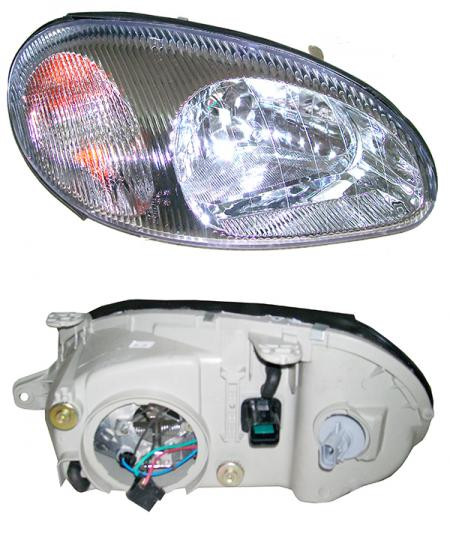

А вот у «Ланоса» фары как у иномарок — они тоже имеют рассеиватель, но по центру стекло практически гладкое. К тому же это совсем не стекло, а специальный термо- и ударостойкий пластик.

У фар «Ланоса» по центру стекло практически гладкое

Во всём остальном фары «Ланоса» ничем не отличаются от фар других автомобилей. Их конструкция состоит из:

• корпуса с держателем;
• рассеивателя (стекла);
• источников света (ламп);
• отражателя (рефлектора);
• электрических разъёмов и проводов.

В фаре «Ланоса» расположены три лампы:

• габаритных огней;
• головного света;
• указателя поворотов.

Основная лампа фары «Ланоса» — двухнитевая, т. е. при переключении режимов «ближний/дальний» работает одна определённая нить накаливания. Свет, излучаемый лампой, здесь ничем не фокусируется, а просто «собирается» рефлектором и направляется вперёд.

Лампа головного света у «Ланоса» имеет двухнитевую конструкцию

Как правильно установить своими руками

Установить новую линзу в фару своими руками не так уж и сложно. Главная трудность — найти и приобрести линзы с нужным типом цоколя. Иногда случается так, что для определённой модели автомобиля невозможно найти понравившуюся конструкцию с корректным цоколем. В этом случае на помощь приходят переходники. Если же вы уже выбрали и приобрели оптику, дело осталось за малым.

Так выглядят новые линзы для автомобильных фар

Необходимые инструменты

Прежде чем начать монтаж линзы, приготовьте все необходимые инструменты. К ним относятся:

• Набор отвёрток разных диаметров (убедитесь, что среди них есть шлицевые и крестовые);
• промышленный фен или другой источник высокой температуры (иногда используется обычная духовая печь, которая есть практически в каждой квартире);
• пассатижи;
• Перчатки для защиты рук.

Процесс установки

После всех выборов, раздумий и приготовлений, пришла пора установить новые линзы.

В первую очередь следует вынуть фары. Этот процесс различается в зависимости от модели автомобиля. Как только фары окажутся у вас в руках, их нужно протереть от пыли и грязи, а затем разобрать. Прочный герметик не даст вам просто так отделить стекло, поэтому фару необходимо нагреть при температуре 300 градусов. Обычно для этого используют промышленный фен, однако, если его у вас не нашлось, можно воспользоваться обычной духовкой. Для надёжности, застелите противень полотенцем и отправьте фару разогреваться на 5–7 минут.

Следующий этап — отделение стекла. Сделать это можно используя широкую отвёртку. Если вы правильно нагрели фару, сделать это будет довольно легко. Не забудьте надеть защитные перчатки.

Так выглядит фара после разборки

Далее необходимо вынуть отражатель и все его крепления. Это нужно при установке билинз. После этого вставьте линзу и пропустите провода сквозь отверстие для штатной лампы. Прочно зафиксируйте её, при необходимости, воспользуйтесь переходником.

Теперь можно приступать к сборке фары. Прежде чем вернуть стекло, тщательно протрите его изнутри. Нанесите тонким слоем герметик на корпус. Если процесс разборки и установки затянулся или вы отвлеклись, и за это время фара успела остыть, слегка прогрейте её. После этого установите стекло на своё место и верните все необходимые внешние элементы. Для полного высыхания вам понадобится до 8 часов. Однако для надёжности отложите установку фары на следующий день.

Спустя сутки обновлённая фара готова. Осталось лишь вернуть её на своё место в корпусе автомобиля и подключить питание.

Настройка линзы

Однако установка линзы — это только половина дела

Очень важно правильно отрегулировать её. Наверняка вы встречали на дорогах автомобили с ярким пучком света, слепящим всех вокруг себя

Возможно, вы даже думали, что водитель перепутал ближний свет с дальним. На самом деле чаще всего это лишь неправильно установленные ксеноновые линзы. При ярких источниках света даже незначительное отклонение может привести к искажению светового потока.

Слишком яркий ксенон может слепить встречных водителей

Поэтому после монтажа линз не поленитесь и отрегулируйте свои фары. Для этого необходимо совершить несколько несложных действий.

Найдите вертикальную стену и пустой участок дороги перед ним

Важно, чтобы дорога была ровной, без заметных ям и холмов.
Поставьте автомобиль носом максимально близко к стене.
Проведите прямую вертикальную полосу вдоль центра вашей машины.
Отдалитесь от стены не менее чем на 7 м.
Измерьте расстояние от поверхности земли до линзы. Запишите полученные цифры.
Измерьте расстояние от линзы до центральной оси машины

Запишите полученные цифры.
Определите точку на стене, находящуюся точно на уровне ваших фар. Для этого воспользуйтесь цифрами из пунктов 5 и 6.
Проведите горизонтальную полосу строго на 5 см ниже этой точки.
Проведите две перпендикулярные полосы. Точкой пересечения должна быть цифра из пункта 6.
Если в фаре установлены две раздельные линзы для ближнего и дальнего света, необходимо провести замеры для каждой из них. Соответственно, на стене получится две горизонтальные и две вертикальные полосы.

Для того чтобы было понятнее, как и где рисовать линии, рассмотрим ситуацию на примере. Допустим, линзы располагаются на высоте 30 см от земли. Расстояние от линз до центра автомобиля — 70 см. Значит, горизонтальная полоса на стене должна располагаться на высоте 25 см, а перпендикулярные ей вертикальные полосы в 70 см от проведённой в самом начале оси.

Вам нужно настроить фары таким образом, чтобы пучок света падал ровно на точку пересечения полос с каждой стороны.

Если этот процесс кажется вам слишком сложным, есть смысл доверить его профессионалам, так же как и монтаж самой линзы. Специалисты сервиса сделают это качественно и в короткие сроки.

Улучшение света установкой линз в фары

Линзой называют компактное устройство, в котором содержится светоотражатель, лампа, сама фокусирующая линза и шторка, выполненная из металла. Это приспособление фокусирует пучок света. Такой свет не слепит глаза водителей встречных мотоциклов и автомобилей. Дорога перед транспортом заливается ровным белым светом, благодаря чему четко очерчиваются границы, и водитель лучше ориентируется в дорожных условиях, особенно в темное время суток. Современные автомобили дорогой серии уже на заводе оснащаются линзованным биксеноном. Но сегодня можно установить подобные линзы практически на любой мотоцикл и другой вид транспорта. Такие линзы усиливают и фокусируют световой пучок в фарах, имеющих определенный вид цоколей. Установка линз в фары делает безопасным само вождение. Всевозможные препятствия становится легче разглядеть. В плохую погоду или в ночное время проезжая часть лучше освещена, хорошо видны дорожные знаки и перекрестки. Поэтому вовремя распознав какое-то препятствие, можно успеть принять необходимые меры.

Не надо менять для этого дорогую и редкую светотехнику. Устанавливая линзы в фары, можно получить правильный свет, независимо, ближний это свет или дальний. Такой свет, как от данной линзы нельзя получить ни от рифленого стекла, ни от отражателя. В наборе есть еще и ангельские глазки, это светодиодная габаритная подсветка. Она устанавливается по контуру линзы. Установка такого набора подарит всем водителям безопасное и комфортное вождение.

Особенности ксенона

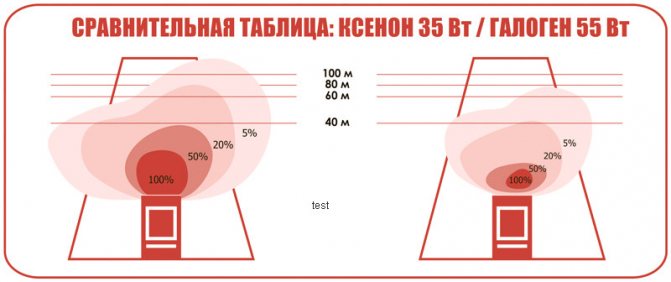

Автопроизводители всегда стремились снизить недостаточную видимость в темноте при езде на машине. Поэтому разработка ксеноновых ламп стала настоящим прорывом на авторынке. Что такое ксенон? Он является инертным газом. У лампы с такой «начинкой» совсем другой принцип работы по сравнению с обычной лампой накала. Освещение возникает из-за появления электрической дуги. За ее создание отвечают специальные блоки розжига, входящие в комплект ксеноновых фар. Они производят импульсы напряжения с образованием мощного яркого свечения.

Теперь давайте разберемся, что же такое биксеноновые фары и в чем отличие от ксенона. Они работают по единому принципу свечения, но биксенон выполняет двойную функцию и может работать в режиме ближнего и дальнего света. Помимо оптического стекла и светового рефлектора, модель снабжена подвижной шторкой, обеспечивающей переключение светового потока с ближнего на дальний и обратно. К тому же срок службы газоразрядных фар в 2-3 раза дольше галогенных, а и светят они намного ярче.

Однако установка любого ксенона требует соответствия 3 важным факторам. Отсутствие одного из них сделает монтаж специальных линз малоэффективным занятием. Итак, автомобиль должен быть оснащен:

• фарой с прозрачным, а не рифленым стеклом, потому что неровности рассеивают световой луч, а ксеноновый поток намного мощнее обычной «галогенки».
• омывателем фар, ведь его использование предотвратит рассеивание света по разным направлениям;
• автоматический корректор фар, который обеспечивает их слаженную работу.

Благодаря ксеноновым лампам езда на машине станет более безопасной и позволит своевременно обнаружить препятствие и предпринять нужные меры. Спектр излучения станет непрерывным, приближенным к солнечному. К тому же регулировать фары будет намного проще. Приятным бонусом является то, что если автомобиль начинает «подпрыгивать» на неровностях дороги, фары не потухают и не мигают.
