Передний парктроник: подключение, схема и монтаж своими руками

Принцип работы парктроника

Главной задачей парктроника является своевременное оповещение водителя о приближении препятствий при движении автомобиля вперед или назад. Эта функция помогает парковаться в стесненных городских условиях, а также придает уверенности новичкам и женщинам, которые еще не чувствуют габариты своего авто.

Принцип действия парктроника достаточно прост. В заднем бампере (а иногда и в переднем) размещаются чувствительные датчики. Они посылают сигнал определенной частоты, который отражается от препятствий и улавливается этим же прибором. Далее этот отраженный сигнал передается в электронный блок управления, где и происходит его дальнейшая обработка. После этого, из блока управления информация отправляется на дисплей, где отображается в виде разноцветной шкалы и сопровождается звуковым сигналом. Зона действия обнаружения препятствий в разных моделях парктроников колеблется в пределах 0-2,5 м.

Стандартный набор парковочного радара выглядит следующим образом:

• датчики (2-8 шт.),
• электронный блок управления,
• информационный дисплей,
• набор электрических проводов,
• инструкция по подключению и монтажу.

Иногда производители парктроников заботливо прилагают в комплект изделия фрезу под электродрель или шуруповерт. Она понадобится для аккуратного сверления отверстий в бампере при установке датчиков.

Особенности установки ультразвуковых датчиков

Производители рекомендуют, чтобы датчики заднего парктроника располагалась на высоте от 50 до 65 мм от поверхности дороги. Всё что установлено ниже или выше, будет работать менее эффективно. Месторасположение датчиков зависит от конструкции бампера. В одних случаях детали парктроника располагаются на молдинге, а в других – в верхней части кузовного элемента.

Для подготовки монтажных мест для датчиков необходимо воспользоваться торцевой фрезой. Эта насадка, как правило, поставляется в комплекте с парктроником. Чтобы просверлить отверстия, понадобится обычный электроинструмент – дрель или шуруповёрт. Монтажные места должна быть ровными, без заусенцев.

Датчики парктроника необходимо устанавливать широкой стороной вниз и меткой «UP» — вверх. Необязательно привязываться к нумерации датчиков, поскольку они имеют идентичную конструкцию и являются взаимозаменяемыми.

Самостоятельная установка ультразвукового парктроника + Видео

Отключите аккумулятор, затем внимательно осмотрите бампер. Возможно, на нем уже есть закрытые заглушками отверстия для установки датчиков. Если нет, то разметьте их.

Крайние датчики необходимо установить на изгибах бампера. Остальные два датчика ставят между ними на равном расстоянии друг от друга. Заклейте бампер скотчем (он защитит пластик от царапин) и просверлите отверстие с помощью фрезы, затем найдите оптимальный путь прокладки проводов от датчиков в багажник автомобиля. На большинстве автомобилей для этого предусмотрены закрытые заглушками отверстия, которые применяют для подключения проводки фаркопа. Вставьте датчики, используя герметик, это улучшит их фиксацию. Влажной тряпкой уберите излишки герметика

Если вы приобрели парктроник, на датчиках которого установлены защелки, то наденьте на датчики уплотнительные резиновые кольца и осторожно вставьте в отверстия. Защелки обеспечат надежное крепление датчиков

В этом случае нет необходимости использовать герметик.

Провода собирайте в единый жгут с помощью пластиковых хомутов. Найдите место для установки контроллера и закрепите его. Определите место для установки бипера и дисплея. Проложите проводку от контроллера к сигнализатору и дисплею. Убедитесь, что проводке ничего не угрожает и вы или пассажиры случайно не заденете ее. Внимательно прочитайте раздел инструкции, где описано подключение парктроника к бортовой сети автомобиля. Если не можете найти нужный разъем, обратитесь к инструкции по ремонту вашего автомобиля. Если и это не помогло, посетите автоэлектрика. Установив бипер и дисплей, подключите проводку к ним. Проверьте правильность подключения всех элементов между собой и к бортовой сети автомобиля. Подключите аккумулятор, заведите двигатель и проверьте работу парктроника в различных режимах.

О подключении парктроника

После установки датчиков и монитора необходимо подключить провода питания к электросети машины.

Задний парктроник должен включаться только при движении машины назад. Таким образом, его следует подключать к проводам, которые подают напряжение на фонари заднего хода.

Если возникла путаница с цветом изоляции проводов, то лучше воспользоваться мультиметром, переведя инструмент в режим измерения постоянного напряжения.

Парковка в условиях загруженного автомобилями современного города повергнет в ужас не только новичка, но и даже опытного водителя. Сдавая назад возрастает риск задеть бампером находящуюся позади машину, или парковочный столбик. Для повышения безопасности и комфорта автомобилистов разработали парктроник.

Парковочный радар (парктроник) — устройство, предупреждающее водителя об опасном сближении с преградой (большой камень, бордюр, забор, транспортное средство). Главная задача парктроника — своевременное информирование о приближающейся угрозе.

Парковочный радар представляет собою набор ультразвуковых датчиков, которые размещают на бампере автомобиля. Число датчиков зависит от стоимости устройства. Максимальная информативность об окружающей среде достигается при помощи наибольшего количества датчиков. Они излучают сигнал, который, отражаясь от поверхностей и объектов, возвращается в исходное положение, по времени возвращения сигнала рассчитывается расстояние до цели.

Сразу при включении задней передачи активируется парктроник и вместе с ним биппер (специальный звуковой сигнал). Чем интенсивнее он подает сигнал, тем ближе препятствие. Непрерывное звучание, сигнализирует об опасной близости к объекту. Рекомендуется незамедлительно остановиться.

Не работает парктроник, что делать?

Есть много причин, по которым парктроник может выйти из строя или не работать после установки. Поэтому мы рассмотрим два случая:

Не работает новый парктроник

В начале статьи мы рекомендовали проверить работоспособность девайса до его установки на авто. Если до установки он работал, следует проверить подключение всех основных узлов. Все компоненты должны быть подключены согласно инструкции, которая поставляется в комплекте. Проверьте, правильно ли Вы запитались от лампы заднего хода или зажигания. Также не стоит исключать возможность заводского брака.

Парктроник работал, но что то пошло не так

Самый быстрый и надежный способ узнать причину поломки — компьютерная диагностика. Сейчас эту услугу предоставляют многие мастерские по ремонту авто. В случае, если Вы сами решили найти причину поломки, мы попробуем Вам помочь

Зачастую причиной всех проблем бывают датчики, и именно на них следует обратить внимание в первую очередь. Одна из наиболее распространенных проблем — постоянный сигнал

Причиной этому может стать инородное тело, которое “прилипло” на датчик, а также окисление контактов и замыкание.

Также сенсоры чувствительны к воде и во время дождя или после мойки могут давать ложные сигналы. В этом случае поможет просушка, например сжатым воздухом. При минусовой температуре, особенно на сильном морозе, датчики могут также потерять чувствительность. Но это не влияет на их дальнейшую работоспособность.

В завершение, перед выездом на дорогу следует протестировать парктроник с разными препятствиями и в разных режимах. Это позволит Вам понять, в каких ситуациях система может подать ложный сигнал и в каких реальный.

Как подключить устройство

Чтобы подключить парктроник на 4 сенсора, требуется вывести кабели от ультразвуковых элементов к контроллеру управления, а затем подсоединить информационный дисплей. Блок управления требует подачи питания только в момент активации заднего хода. Установка оборудования на 8 датчиков отличается прокладкой дополнительной косы проводки от сенсоров, находящихся в переднем бампере. Контроллер крепится к стенке багажного отделения при помощи винтов или пластиковых хомутов, допускается монтаж устройства под декоративными обшивками.

Например, принципиальная схема подключения контроллера ассистента СПАРК-4F предусматривает ввод кабелей от сенсоров, положительный сигнал питания подается от лампы задней передачи. Подобная методика обеспечивает работу оборудования только на заднем ходу автомобиля. Минусовой провод крепится к специальным болтам, приваренным к кузову. В блоке управления предусмотрена колодка для коммутации ламп указателей направления поворота, сигналы используются для входа в режим программирования и переключения разделов меню.

Схема парктроника подразумевает активацию тихого режима, позволяющего определять расстояние до стоящих сзади или спереди автомобилей. Контроллер дополнительно подсоединяется к концевому переключателю, расположенному в педали тормоза. Допускается подача питания от ламп торможения, расположенных в задних фонарях. При нажатии на педаль и при нейтральном положении селектора коробки передач на дисплее отображается расстояние до препятствий. В конструкции дисплея предусматривается кнопка для принудительного отключения индикации.

Часть ассистентов поддерживает функцию предупреждения водителя о машинах, находящихся в «мертвых» зонах. Сенсоры включаются при подаче предупредительного сигнала указателем поворота, при обнаружении автомобиля или мотоцикла включается предупредительный светодиод на облицовке стойки, сигнал дублируется на дисплее. Допускается постоянное или временное отключение функции, путем подачи сигнала на отдельный контакт (выполняется тумблером или нажатием на педаль тормоза).

Схема установки

Первым делом следует изучить, как установить парктроник правильно. В комплект каждый производитель обязательно вкладывает инструкцию, в которой будет представлена схема парктроника.

Как правило, она выглядит так (не большинстве моделей, например, на Рено Дастер):

Документ отражает общий принцип расположения сенсоров по периметру автомобиля. Кстати, на картинке также имеется пометка о камере заднего вида.

Краткое описание схемы:

1. Для более эффективной работы системы определения преграды и расстояния, рекомендуется устанавливать по четыре датчика на оба бампера.
2. Камера заднего вида располагается над номерным знаком.
3. Блок обработки сигналов предпочтительно установить в багажном отделении или под водительским сиденьем, но так, чтобы его не повредили пассажиры.
4. Кабели располагаются под ковриком в кабель-канале или ином удобном месте. Они имеют достаточную длину, чтобы можно было легко подобрать наиболее удобный путь.

Порядок действий при установке:

Сначала производят установку именно задних сенсоров. Для сохранения эстетического внешнего вида бампера, рекомендуется использовать малярную ленту. Тем более, если он недавно покрашен. Она не оставит следов и на ней можно нанести метку в нужном месте. Уровень размещения датчиков выбирается самостоятельно, но лучше, чтобы он был ниже середины бампера.
При сверлении следует пользоваться стойкой для дрели, чтобы отверстия получились строго перпендикулярными

Горизонтальность — важное требование к установке парктроников.
На следующем этапе необходимо установить датчики в изготовленные отверстия. Для этого датчик просовывается кабелем внутрь

Есть две конструкции бамперов: с демпфером и без него. Соответственно, в демпфере также придется просверлить отверстие. Тогда для продевания кабеля лучше воспользоваться жесткой проволокой.

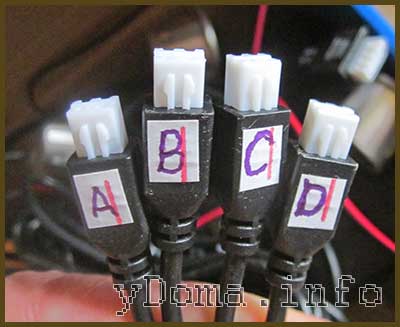

При установке датчиков важно соблюдать расположение. Для этого производитель их промаркировал латинскими буквами от A до D. Соответственно, требуется соблюдать и порядок подключения кабелей на блоке обработки сигналов. Сенсоры фиксируются с тыльной стороны при помощи специальных стопорных колец.
Перед установкой 4 датчиков на бампер, цвет которого отличается от черного, их необходимо предварительно покрасить.
Установка блока выполняется в багажнике. Это самый простой вариант, не требующий значительных усилий. Можно произвести его монтаж под приборной панелью, где находится вся электроника. Для установки устройства в багажном отделении, его необходимо освободить от обшивки. Провода от сенсоров скручиваются в единый пучок стяжками или изолентой.
Место размещения блока следует выбирать таким, чтобы он не мешал грузить и вынимать различные объекты из багажника. Как правило, такое место находится сбоку.
На следующем этапе выполняется монтаж дисплея и прокладка кабеля к нему. Эту деталь можно разместить непосредственно на панели. Также можно приобрести зеркало с интегрированным экраном и подключить к нему кабель от блока. В качестве индикаторов о приближении к преграде, выступает индикаторный дисплей с красными огнями. Его можно установить сзади для удобства наблюдения во время совершения маневра.
Питание модуля обеспечивается от лампы заднего хода, так как модуль активируется только при включении задней передачи. Именно из этих соображений проще выполнять монтаж устройства в багажнике. Присоединиться к проводам можно при помощи заклепок, которые могут быть в комплекте парктроника. Если их нет, то можно приобрести отдельно.

Поэтапная установка парктроника

1-й этап. Начинается процесс с монтажа центрального электронного блока. Особого значения местоположение этого компонента системы не имеет. Таким образом, его можно расположить где угодно. Большинство пользователей устанавливают его в задней части авто.

2-й этап. Монтаж датчиков. Рассмотрим данный этап на примере установки 4-х чувствительных элементов. Парковочные радары следует располагать на заднем и переднем бамперах. Предваряет монтаж чувствительных элементов разметка. Удобнее будет снять бампер с автомобиля и подготовить его к монтажу — почистить от грязи. Размечать лучше всего маркером, потому как метки можно будет смыть по окончании работ.


Начинать лучше всего с ультразвуковых датчиков, которые будут располагаться по краям, их местоположениями являются части бампера с закруглениями. Расстояние, разделяющее два крайних чувствительных элемента, необходимо разбить на три равные части. Соответственно, если количество ультразвуковых извещателей не равно 4-м, то расстояние между крайними датчиками делится на большее или меньше число частей.

Параметры, согласно которым должен быть расположен каждый из датчиков, указываются в инструкции. Чаще всего, датчики располагают не ниже полуметра над землей. Обязательно условие: все отверстия должны быть перпендикулярны относительно поверхности бампера, не имеет значения установка переднего парктроника происходит, или заднего. Чувствительные элементы должны быть расположены горизонтально и это принципиальный момент для их безотказной и качественной работы в дальнейшем. Если парктроник в комплекте с камерой заднего вида, также устанавливаем и ее.

Сверловка отверстий должна осуществляться специальной фрезой.

Монтаж чувствительных элементов должен происходить снаружи, причем все кабеля должны быть внутри, после они собираются в пучок и фиксируются с помощью стопорных колец. Каждый смонтированный датчик надо пометить латинской буквой, желательно устанавливать их по порядку слева направо. Если показалось, что датчик смонтирован недостаточно надежно, можно воспользоваться клеем.

3-й этап самостоятельной установки парктроника. Кабеля, идущие от датчиков, объединяют со штатными проводами. Чтобы было удобнее, можно воспользоваться изолентой.

Далее необходимо задействовать схему подключения ультразвуковых датчиков, она должна быть в руководстве пользователя. После подключения всех чувствительных элементов необходимо включить в систему дисплей и центральный электронный блок.

Установка переднего парктроника своими руками производится по аналогии. Итак, в данной ситуации справедлива поговорка: «не так страшен черт, как его малюют». То есть, установка парктроника своими руками – это вполне реально.

Выбор места установки монитора и электронного блока парктроника

При парковке задним ходом обычно водитель смотрит в боковые зеркала и зеркало заднего вида. Взяв в руки монитор парктроника и усевшись в водительское кресло автомобиля, я начал искать наиболее рациональное место его установки. В результате, с учетом необходимости прокладки провода к электронному блоку, было принято решение закрепить монитор сверху на зеркало заднего вида.

Ультразвуковые датчики парктроника устанавливаются в заднем бампере, а питающее напряжение проще всего подать от фонаря заднего хода, так как работать парктроник должен только при включении задней передачи. Поэтому электронный блок было решено установить в непосредственной близости от датчиков – в багажном отсеке.

В результате сложилась представленная на фотографии электромонтажная схема ультразвукового парковочного радара. Теперь все вопросы по установке парктроника проработаны и можно приступать к его монтажу в автомобиле.

Каждый ультразвуковой датчик парктроника, в зависимости от места установки на бампере должен подключаться к своему разъему электронного блока. Поэтому на разъемы нужно заблаговременно нанести маркировку в соответствии с надписями на корпусе электронного блока.

Как установить парктроник своими руками

Некоторые современные автомобили оборудованы заводским парковочным радаром. Такую опцию можно заказать при покупке нового автомобиля. Но если нет такой возможности, то любому технчески осведомлённому автовладельцу под силу установить парктроник своими руками на новый или подержанный автомобиль.

Перед покупкой будет полезно изучить материалы нескольких автомобильных форумов. На них неоднократно обсуждались различные модели парктроников и особенности их установки на разные автомобили. Проанализировав информацию, можно смело идти в магазин с автотоварами и подбирать себе нужный девайс

Покупая парковочный сонар, обратите внимание на комплектность набора. В установочный комплект входят:

• 4 или 8 датчиков (зависит от модели радара);
• электронный блок управления (ЭБУ);
• фреза для сверления посадочных мест;
• сигнализирующий прибор со звуковым или визуальным сигналом;
• проводка;
• инструкция со схемой подключения.

Перед покупкой парктроника внимательно изучите материалы автомобильных форумов

Необходимый инструмент

Для удачной установки парктроника понадобится следующее:

• сам комплект парктроника;
• шуроповёрт;
• изоляционная лента;
• нож со сменными лезвиями;
• капроновые хомуты.

Порядок установки парктроника

1. Вымыть бампер. Демонтировать его необязательно. Все работы можно провести на автомобиле.

2. Наметить маркером места установки датчиков. Два крайних следует разместить на изгибах бампера. Остальные размещаются между ними на одинаковом расстоянии.

3. Высверлить отверстия в бампере фрезой, которая идёт в комплекте. Установить датчики на бампер. Для усиления крепления можно использовать клей или герметик.

Многие водители устанавливают блок управления в багажном отделении

1. Блок управления обычно размещают в багажном отделении. Место установки выбирает сам владелец автомобиля. Обычно ЭБУ парктроника располагают под обшивкой багажника на заднем крыле.
2. Проложить кабель от блока управления к сигнальному прибору. Его обычно размещают на передней панели перед водителем или немного в стороне.
3. Подключить питание на блок управления от электрической цепи задних стоп-сигналов автомобиля. Фишка питания обычно расположена возле заднего фонаря.

Видеопример установки парктроника

Если всё подключено верно, то парковочный радар в дополнительной настройке не нуждается. Единственное, что может понадобиться – это тонкая настройка положения датчика.

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Информационный дисплей

После монтажа датчиков владелец приступает к размещению в салоне информационного табло, которое выполнено в виде малогабаритного жидкокристаллического дисплея или блока с контрольными световыми индикаторами. Встречаются модификации ассистентов с информационной панелью, сделанной в виде зеркала заднего вида. При установке дисплея на лобовое стекло кабели прокладываются в багажное отделение под обшивкой потолка и пластиковыми облицовками стоек крыши.

Чтобы самостоятельно установить информационный блок, необходимо:

1. Найти свободное место на панели приборов, оборудование не должно перекрывать обзор с места водителя. Продумать маршрут прокладки коммутационного кабеля к контроллеру, шнур проводится внутри панели, а затем идет в багажное отделение параллельно штатным жгутам электропроводки.
2. Очистить пластиковую поверхность от пыли и обезжирить составом, не разрушающим основание.
3. Снять защитную пленку с двухстороннего скотча, наклеенного на основание устройства. Информационный модуль не имеет собственного блока питания, напряжение подается от контроллера парковочного ассистента.
4. Установить модуль на панель приборов и подсоединить коммутационный шнур. Если оборудование поддерживает сканирование «мертвых» зон по сигналу от подрулевого переключателя, то на передних стойках крыши устанавливаются светодиоды. Индикаторы подключаются к блоку управления, кабели проводятся вместе с проводкой основного дисплея.
