Устройство и принцип работы винтового автомобильного подъемника

Монтаж стоечных подъёмников

В первую очередь необходимо точно наметить место будущего расположения стоек механизма и просверлить отверстия для анкерных креплений при помощи перфоратора или дрели. Средняя глубина данных отверстий составляет примерно 12-14 см, но не больше, чем толщина фундамента минус 3-4 см. Соответственно длине отверстий подбираются анкеры и другие соединительные элементы:

№

Полезная информация

1

перед монтажом отверстия тщательно очищаются от бетонной пыли при помощи строительных пылесосов. Далее к данным отверстиям приставляются стойки и вкручиваются болты с таким расчётом, чтобы стойка стояла строго вертикально и неподвижно. Все прочие крепежи должны быть затянуты и укреплены в соответствии с инструкцией. Местонахождение стоек определяется, прежде всего, расположением зоны управления, из которой оператор руководит процессом подъёма/опускания грузов. Указанная зона должна располагаться вне зоны досягаемости подвижных частей оборудования, поднимаемых грузов и других объектов; если подъёмник оснащается выносным блоком, то он располагается на аналогичном безопасном расстоянии

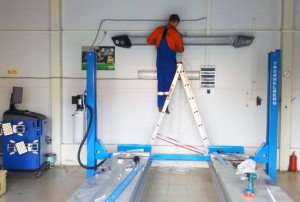

Монтаж стоечного подъёмника

после монтажа оборудование подключается к электросети напряжением от 220 до 380 В

Устройства с пневматическим приводом дополнительно оснащаются баллонами со сжатым воздухом и оборудованием для его закачки и создания рабочего давления; перед пробным пуском важно убедиться, что подключение проведено со всеми мерами безопасности, все подвижные и неподвижные детали устройства смазаны и находятся в рабочем состоянии, а гидравлический привод заправлен рабочей жидкостью. После этого нажимается кнопка «Старт» и проводится проверка работоспособности всех циклов работы сначала без, а затем с нагрузкой

Каждый, кто устанавливал подъёмник на своём предприятии, знает, что это дело не отличается простотой и требует ответственного подхода на всех этапах. Тем не менее, следуя инструкции, прилагаемой к подъёмнику, и описанным выше правилам, Вы сможете не только правильно установить подъёмник, но и обеспечить безопасность и производительность в его дальнейшей работе.

Какие обозначения используются в электрических схемах?

Чтобы лучше разбираться в сути чертежей, описаний, пояснений и других документов, суммой которых и является схема подъёмника, рекомендуем обратить внимание на следующие обозначения, которые можно встретить в любых видах технической документации подобного рода:

• A – устройство;
• C – конденсатор;
• E – элементы вспомогательной сети;
• F – предохранитель;
• G – генератор или батарея (GB);
• H – сигнальные устройства;
• K – контактор, реле/пускатель;
• M – электрический двигатель;
• P – измерительный прибор;
• Q – выключатель;
• R – резистор;
• S – коммутатор в цепи управления;
• T – трансформатор;
• V – полупроводник, вакуумный прибор;
• X – контакт;
• Y – электромагнит.

Рекомендуем купить

Монтаж — подъемник

Монтаж подъемника начинают с проверки шахты и разбивки основных осей. Проверку начинают сверху, с площадки машинного помещения. Поверх проема шахты делают настил из досок, с которого опускают три пары отвесов ( фиг. Взаимные расстояния между отвесами должны быть выдержаны точно. Для этого рекомендуется изготовить специальный металлический шаблон, с помощью которого удобно перемещать одновременно все отвесы, не нарушая их относительного положения.   Монтаж подъемников с подвесными направляющими включает установку консолей или рам на крыше здания, подвеску направляющих к ним, крепление грузовой лебедки и навеску грузонесущего органа. В зависимости от типа подвесных направляющих подъемников монтаж этих машин может иметь ряд особенностей.  

Качающийся питатель и загрузочная воронка.

Монтаж подъемника Шевьева ( рис. 187) с двумя винтовыми дробилками — грохотами 3 состоит в установке дробилок, а также штыковых затворов, приемного и загрузочных бункеров.  

Качающийся питатель и загрузочная воронка.

Монтаж подъемника начинают с проверки отметок и разметки осей.  

Монтаж подъемника ведут в следующей последовательности: установка направляющих кабины и противовеса, установка механизма подъема, сборка кабины, установка дверей шахты и механизмов управления.  

Мачтовый подъемник ТП-5 ( С-953.

Монтаж подъемника, вертикальное и горизонтальное перемещение груза осуществляются одной электрической реверсивной лебедкой.  

Трудоемкость и стоимость монтажа и демонтажа легких передвижных кранов.

Монтаж подъемника производится путем подъема мачты в вертикальное положение с помощью его собственной лебедки.  

Монтаж подъемника С-1001 осуществляется методом опрокидывания предварительно собранной на земле мачты.  

При монтаже подъемников для более высоких зданий наращиваются дополнительные секции мачты, которые крепятся расчалками.  

При монтаже подъемников способом подращивания снизу сначала устанавливают при помощи автомобильного кран опорную раму с монтажной люлькой ( или подхватом) на подготовленное основание. Затем последовательно поднимают при помощи собственной лебедки секции, причем на место каждой из поднятых секций снизу устанавливают новую, скрепляемую с ранее поднятой болтами. При этом повышается безопасность монтажных работ, так как отпадает необходимость соединять секции между собой на высоте. После окончания подращивания мачты она раскрепляется к стене здания при помощи настенных опор.  

При монтаже подъемника Т-37 с 10-метровой мачтой, служащего для подъема материалов при строительстве и ремонте зданий высотой до трех этажей, не требуются фундаменты, приямки, якоря, расчалки и другие крепления.  

Бюджетный вариант – установка своими руками

При покупке автоподъемника необходимо четко представлять, с какими автомобилями вы будете иметь дело. Для легковых авто со стандартным весом нужен подъемник до 3,5 тонн грузоподъемности. Для всех остальных типов авто нужны более мощные конструкции. Перед покупкой автоподъемника необходимо убедиться, что в конструкции присутствуют все комплектующие. Убедитесь также, что фото и инструкции, которые прилагаются, соответствуют модели.

Перед  установкой подъемника своими руками нужно правильно подобрать место. Размещение должно быть удобным для вас и ваших клиентов, а также создавать комфортную для работы и передвижения обстановку. Для установки подъемника своими руками необходимо заранее подготовить бетонное покрытие

Очень важно, чтобы толщина покрытия была от 250 до 400 мм

Также необходимо при заливке бетона создать идеально ровную поверхность. Для большинства конструкций подъемников ровный пол очень важен, исключение – агрегаты с рамным основанием, как на фото. Они очень надежны и долговечны по сравнению с бескаркасными типами конструкций. При поднятии автомобиля подъемники с рамным основанием имеют значительно больший упор, потому скорость поднятия и безопасность у них выше.

Расчет монтажа автоподъемника необходимо выполнить так, чтобы при полном поднятии автомобиля он не упирался в потолок. Конструкция должна быть выставлена в соответствии с максимальной длиной предполагаемых автомобилей, которые вы будете ремонтировать в автосервисе. В среднем, бампер у всех автомобилей выступает минимум на 2 метра от середины держателей автоподъемника.

На следующем этапе установки подъемника своими руками необходимо правильно выставить по уровню его каркас и надежно зафиксировать. Только после этого приступают к заливке раствором. Заливку необходимо делать в несколько этапов, предварительно замерив симметричность каркаса. После того, как бетон застынет, можно приступать к закручиванию болтов для окончательной фиксации каркаса конструкции. Вставьте монтажные болты в отверстия стояков. Длина болтов должна быть не меньше 220 мм. После этого приступайте к затягиванию гаек.

Для винтовых типов подъемника нужно предварительно выровнять их по высоте. Для гидравлических автоподъемников необходимо правильно выполнить протяжку троса. После этого наденьте все цепи и проверьте, все ли болты хорошо затянуты. Если в процессе затягивания болтов каркас подъемника смещается и симметричность его стоек не совпадает, то нужно подставлять металлические пластины под его стойки. Эти пластины идут вместе с подъемником.

Установка стоечного подъёмника – с чего начать?

Основная задача, которая ждёт владельца ещё до непосредственно покупки – определение оптимального места. Определяется оно, исходя из нескольких факторов – габаритов самого механизма, необходимой рабочей площади (в зависимости от специфики предприятия – например, потребуется больше места для грузовых автомобилей и меньше – для легковых), а также площади самого здания и наличия свободного, не загромождённого ничем другим, места.

При этом важно помнить и о правилах безопасности, которые в подробностях указаны в дополнении к технической документации изделия. Например, разрешается установка только на ровной, устойчивой площадке, на расстоянии не менее одного метра от стен и других объектов

Не рекомендуется устанавливать подъёмник под открытыми площадками без навеса, так как атмосферные и климатические явления могут негативным образом сказаться на его работе.

Таким образом, ширина площадки, на которой планируется устанавливать подъёмник, должна быть приблизительно равна сумме расстояния между его стойками и минимального допустимого расстояния до стены/стен. Длина же зависит исключительно от автомобилей, работа с которыми планируется на данном предприятии. Стандартный вариант – 8-10 метров – оптимален для любых легковых и многих грузовых автомобилей; впрочем, средних значений в данном вопросе не существует – каждое решение уникально и зависит от определённых обстоятельств.

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

• вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
• стопорное устройство оказалось неправильной конструкции;
• стопорное устройство не выдержало нагрузки;
• опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу. Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма. Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.

Читать также: Стабилизатор напряжения 220в фото

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

• магазинах, торгующих комплектующими для специальной техники;
• предприятиях, имеющих на балансе старую строительную технику;
• предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
• пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать. Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю. Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

Вывод

Если вы все же решили рискнуть и сделать подъемник для авто своими руками, то прежде, чем выбрать какую-то схему и приступить к сборке, найдите тех, кто уже сделал такое устройство. Поглядите, как оно работает, убедитесь в его безопасности. Ведь вы рискуете не машиной, а своей жизнью. Если же в момент падения машины под ней вместе с вами окажется кто-то из членов семьи, то вы поставите и его жизнь под угрозу.

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Пошаговая установка подъемника своими руками

Правильно выбрав автоподъемник, вы не получаете гарантии того, что он будет нормально работать. Для комфортной эксплуатации устройство требуется установить. Основное условие успешного монтажа – высокая надежность фундаментного основания гаражного помещения.

Монтаж прочного основания

Область гаража, в которой будет посредством креплений устанавливаться автоподъемник, должна располагать толщиной бетонного материала от десяти сантиметров. Кроме того, при заливке бетона слой материала дополнительно армируется. Без армирования может произойти продавливание фундаментного основания. В такой ситуации потребуется осуществлять демонтаж автоподъемника, повторно выполнять заливку фундамента.

Расчет минимальной высоты опускания лап

При установке подъемника нужно определить минимальную высотку опускания лап. Плоскость внизу должна быть ровной. Минимальная высота, на которую опускаются лапы оборудования, зависит от конкретной модели устройства.

Сборка конструкции

Выставлять оборудование нужно соответственно с длиной машины. В среднем, бампер у всех авто выступает примерно на два метра от центра держателей подъемника.

На следующей стадии монтажа автоподъемника требуется установить его каркас, осуществить фиксацию. Далее заливается раствор. Перед заливанием требуется проверить, симметрично ли расположен каркас. После застывания раствора нужно закрутить болтовые соединения. Это позволит надежно закрепить каркас.

Болты устанавливаются в пазы стояков. Минимальная длина болтов – 22 сантиметра. После закручивания болтов затягиваются гайки. Прикрепление стоек к раме проводится соответственно с руководством, прилагаемым к оборудованию.

Предварительное выравнивание по высоте необходимо для винтовых автоподъемников. Если подъемник работает на гидравлике, требуется осуществить протяжку троса. Затем устанавливаются все цепи, выполняется проверка качества затяжки болтовых соединений на рамных перекрытиях.

Если при закручивании болтовых соединений происходит смещение каркаса и нарушение симметричности стоек, под них ставятся пластины из металла. Металлические пластины обычно поставляются вместе с автоподъемником.

Подключение электрики

После сборки конструкции подключаются электрокабели и устанавливаются аварийные выключатели. Для этого желательно позвать опытного электрика, который выполнит процедуры по монтажной схеме. Если вы знаете, как строить электрические цепи, можете сделать все самостоятельно. От того, насколько правильно подключена электрика, зависит, будут ли приводы подъемника нормально работать.

Проверка рабочей готовности

В подъемники, работающие на гидравлике, нужно налить масляную жидкость. После этого необходимо проверить оборудование. Для этого несколько раз выполняется опускание и поднятие.

Удостоверьтесь, что нигде нет протечки смазки. Проверять состояние оборудования рекомендуется минимум раз в шесть месяцев.

Меры безопасности при работе с подъемным оборудованием

Автомобильный подъемник — объект повышенной опасности. Вызванная неправильной установкой и нарушением правил эксплуатации авария может привести к травмам и даже гибели людей. Поэтому выполнение требований техники безопасности при работе на нем — жизненно необходимо.

Руководитель, хозяин авторемонтного предприятия, несущие ответственность за безопасность работ, обязаны обеспечить неуклонное выполнение требований отраслевых и корпоративных инструкций, определяющих порядок эксплуатации подобных объектов. В качестве основных следует упомянуть положения о том, что:

к работе на подъемном оборудовании допускаются лица не моложе 18 лет, прошедшие соответствующее обучение и прошедшие инструктаж по технике безопасности;

• допущенный персонал обязан проходить регулярные медосмотры;
• работники должны быть обеспечены спецодеждой;
• в подъеме машины должны участвовать двое работников: один – на пульте управления, другой – следить за положением автомобиля, сигнализировать о возникающей опасности;
• запрещается выходить за пределы допустимого веса;
• никого не должно быть под машиной во время подъема вплоть до фиксации ее положения с помощью стопорных устройств, а также в процессе опускания;
• необходимо проверить приведение в действие стопорных механизмов по окончании подъема и их отключение перед началом спуска;
• перед опусканием машины следует убедиться в отсутствии посторонних предметов и других помех на площадке под подъемником;
• в случае возникновения аварийной ситуации необходимо прекратить работу и оповестить руководителя.

Полный перечень требований по безопасной работе излагается в инструкции, утверждаемой руководителем. С ее положениями под расписку знакомится каждый работник.

Общие рекомендации для покупателей при выборе подъемника

Оснащение авторемонтного предприятия, гаража подъемным оборудованием – обязательное условие качественной работы. Какой подъемник выбрать, самостоятельно или с привлечением специализированного сервиса производить монтаж – решать руководителю

Важно правильно с точки зрения потребностей и возможностей производства подобрать модель оборудования и соблюсти все требования по его установке, наладке, эксплуатации

Рынок автомобильных подъемников предлагает широкий выбор моделей, брендов, поставщиков. Многие известные производители, например, WiederKraft, Trommelberg, и другие имеют представительства в России и оказывают полный комплекс сервисных услуг, включая установку, наладку и обучение персонала.

Останавливаясь на монтаже своими силами, следует оценить возможности и степень ответственности. В частности, прежде чем принять решение об установке подъемника своими силами, есть смысл согласовать с поставщиком условия гарантии на оборудование. Самостоятельный монтаж подъемника может привести к ее потере. Тем не менее, во многих случаях такое решение себя вполне оправдывает.

• Как проводится чип-тюнинг «БМВ»
• Быстрая продажа битого автомобиля по выгодной стоимости

Монтаж (установка) автоподъемников

Залогом долгой  и беспербойной эксплуатации автоподъемника является правильная его установка. Монтаж подъемника осуществляется на ровный бетонный армированный пол толщиной не менее 30 см. Данные требования не случайны. Подъемник является механизмом повышенной опасности. В случае использования бетона низкого качества или малой толщины, надежное крепление стоек автоподъемника к полу может не представляться возможным.

Двухстоечные подъемники

Четырехстоечные подъемники

Ножничные подъемники

Грузовые подъемники

Пневматические подъемники

Парковочные системы

Подъемники по типу монтажа бывают рамными ( с напольным основанием) и безрамными. Безрамная конструкция предусматривает установку стоек (колонн) автоподъемника непосредственно на пол, и крепление к нему анкерными болтами. В данном случае нашей рекомендацией является применение анкеров с использованием двухкомпонентного химического состава, который обеспечивает надежное крепление болта к полу. В случае монтажа подъемника с напольным основанием, к полу крепится рама, на которой собирается автоподъемник.

Для усиления безрамной конструкции  при установке в ряде случаев используются специальные балки, увеличивающие площадь опоры стойки и количество ее креплений, что обеспечивает дополнительную надежность конструкции. В случае установки подъемника без основания с цепной синхронизацией, например П-97 МКБ, в полу необходимо проштробить «дорожку» для закладки цепи.

Наша компания производит установку подъемников в Москве и Московской области по самым выгодным ценам. Она включает в себя сборку, крепление к полу, подключение электрической части, смазку (при необходимости), и пробный запуск (подъем автомобиля).Необходимым условием монтажа является хорошее качество бетона и наличие в непосредственной близости к автоподъемнику силового кабеля.

Стоимость установки автомобильных подъемников:

    ⇒ Двухстоечный  с нижней синхронизацией — 8000 руб.
    ⇒ Двухстоечный  с верхней синхронизацией — 12000 руб.
    ⇒ Четырехстоечный  до 4,5 Т — 14000 руб.

Запись на монтажные работы производится по тел.: +7(967)225-48-68

Расходные материалы (кроме химических анкерных болтов) входят в стоимость монтажа.

Компания Серво осуществляет установку  автомобильных подъемников следующих производителей:

• ДАРЗ (Дмитровские подъемники П-97 МК «Лидер», П1-01 «Антей», П2-07 и др.)

• Станкоимпорт (все модели ПГН, ПГВ и прочие)

• AE@T всех модификаций, включая Т4

• AMGO                    • Atis                    • AGM               • Armada

• Beissbarth              • Bendpack           • Brann              • Hofmann

• Gruber&Stein          • Kraftwell            • Launch            • MAHA

• Nordberg                • Nussbaum          • OMA               • OMAS

• Orlandini                • PEAK                  • ProTech          • Ravaglioli (RAV)

• Red Line Premium   • Remax                • Rotary             • Safe

• SIVIK                     • Silverline             • SLIFT              • Space Stenhoj

• Stertil Koni             • Titan                   • Torin                • Trommelberg

• Velyen                   • Werther               • АСО Псков       • ИНКОСТ

• Техносоюз             • Сторм                 • Сорокин           • RST

• Других автоподъемников неизвестных производителей

Обращайтесь в нашу сервисную службу, качество по разумной цене гарантированно!

Как сделать самому подъемник в гараж

Для изготовления подъемника автомобильного для гаража своими руками понадобятся следующие инструменты и материалы:

• металлические уголки размером 75*75*8 мм;
• стальная плита, ширина которой составляет 10 мм;
• редуктор с коэффициентом 60 и грузоподъемностью от 350 кг;
• крепежные болты;
• 2 цепных элемента;
• шпонка;
• крюк.

Перед тем как начать делать самодельный подъемник для автомобиля, необходимо определиться с конструкцией оборудования. Это может быть электромеханический или гидравлический двухстоечный подъемник.

В таком валу расположена несущая гайка, которая перемещается вдоль него и контролирует подъем и опускание лапы, на которой держится транспортное средство.

Для того чтобы сделать двухстоечный подъемник для авто своими руками, необходимо осевой механизм заменить на гидравлический привод, уровень давления в котором будет регулироваться при помощи электрического двигателя. Количество стоек может быть равно одному, трем или четырем.

Инструкция, как сделать подъемник своими руками:

1. Необходимо подготовить основу. Для этого нужно замуровать в боковые стенки гаража металлические уголки так, чтобы капот транспортного средства находился под ними. Затем установить на полки уголков подготовленную плиту и зафиксировать ее положение при помощи восьми крепежных элементов. Плиту не рекомендуется соединять с металлическими уголками.
2. На поверхности зафиксировать червячное регулирующее устройство.
3. Затем надеть шпонку на электроприводной вал и зафиксировать ее при помощи болтов.
4. В плите нужно сделать отверстие диаметром 2 см для цепного механизма.
5. Пропустить цепь и сомкнуть ее в кольцо.
6. Надеть на вал выходящего типа шпонку меньшего диаметра и объединить механизмы.
7. Сделать в плите еще 2 отверстия диаметром 30 мм, пропустить вторую цепь и накинуть ее на шпонку.
8. В конце необходимо установить на цепь крюк, который сможет удержать вес мотора.

Какой фундамент выбрать?

Важно помнить, что все эти замеры окажутся бесполезными, если перед этим не позаботиться о необходимой для этой самой установки прочности фундамента. Первоочередные требования, предъявляющиеся к нему, заключаются, конечно, во внешней целостности, плотности, отсутствии каких-либо неровностей и перепадов и.т.д

Рекомендуется отнестись к данному вопросу максимально серьёзно – ведь даже если установка подъёмника на кривом или треснувшем фундаменте пройдёт успешно, нет гарантии, что всё не пойдёт наперекосяк при подъёме первого же груза. Так что халатность и пренебрежение почти гарантированно приведёт не к дополнительной экономии, но напротив, к ещё большим тратам:

избежать этого несложно. Так, например, установка двухстоечного подъёмника с нижней синхронизацией (в частности, установка подъёмника Т4 и Т4В) оптимальная толщина фундамента составляет примерно 15-20 см (либо больше – для работ с наиболее крупной техникой). Необходимую плотность обеспечивает раствор бетона М300 и выше;

Фундамент для подъёмника

однако, для устройств с верхней синхронизацией (S4D, S4D-2), а также подъёмников, состоящих из нескольких отдельных стоек, данные меры окажутся недостаточными. В частности, минимальная толщина фундамента для таких механизмов должна составлять не менее 30-35 см, а минимально допустимый сорт бетона – М400. Также, в некоторых случаях, рекомендуется дополнительное укрепление фундамента при помощи металлических монтажных балок и других усиливающих элементов, необходимый перечень которых указывается в приложении к технической документации.

Рекомендуем купить

Классификация моделей по разным характеристикам

Расточка блока цилиндров. Зачем нужно двигателю и можно ли сделать своими руками подробное видео

Существует множество исполнений одной задумки – системы блоков, объединенных канатом. Их дифференцируют в зависимости от способа применения и конструктивных особенностей. Познакомьтесь с разными типами подъемников, выясните, в чем заключается их назначение и чем отличается устройство.

В зависимости от сложности механизма выделяют

• простые;
• сложные;
• комплексные полиспасты.

Пример четных моделей Простой полиспаст представляет собой систему последовательно соединенных роликов. Все подвижные и неподвижные блоки, а также сам груз объединяются одним тросом. Дифференцируют четные и нечетные простые полиспасты.

Четными называют те грузоподъемные механизмы, чей конец троса крепится к неподвижной опоре – станции. Все комбинации в таком случае будут считаться четными. А если конец веревки прикреплен непосредственно к грузу или месту прикладывания усилия, эта конструкция и все производные от нее будут называться нечетными.

Схема нечетного полиспаста

Сложный полиспаст можно называть системой полиспастов. В этом случае последовательно соединяются не отдельные блоки, а целые комбинации, которые вполне могут использоваться сами по себе. Грубо говоря, в этом случае один механизм приводит в движение другой подобный.

Комплексный полиспаст не относится ни к одному, ни к другому виду. Его отличительная черта – ролики, движущиеся навстречу грузу. В состав комплексной модели могут входить как простые, так и сложные полиспасты.

Объединение двукратного и шестикратного простого полиспаста дает сложный шестикратный вариант

В зависимости от того, что хотят получить при использовании полиспаста, их подразделяют на:

• силовые;
• скоростные.

А – силовой вариант, Б — скоростной

Силовой вариант используется чаще. Как следует из названия, его задача – обеспечить выигрыш в силе. Так как для значительного выигрыша нужны столь же значительные потери в расстоянии, неизбежны и потери в скорости. К примеру, для системы 4:1 при поднятии груза на один метр нужно натянуть 4 метра троса, что замедляет работу.

Скоростной полиспаст по своему принципу представляет собой обратную силовому конструкцию. Он не дает выигрыша в силе, его цель – скорость. Применяется для ускорения работы в ущерб прикладываемому усилию.

Основной показатель, на который обращают внимание при организации подъема грузов –кратность полиспаста. Этот параметр условно обозначает, во сколько раз механизм позволяет выиграть в силе. Фактически, кратность показывает, на сколько ветвей каната распределен вес груза

Фактически, кратность показывает, на сколько ветвей каната распределен вес груза.

Кинематическая кратность

Кратность подразделяют на кинематическую (равную количеству перегибов каната) и силовую, которая рассчитывается с учетом преодоления тросом силы трения и неидеальным КПД роликов. В справочниках приведены таблицы, которые отображают зависимость силовой кратности от кинематической при разных КПД блоков.

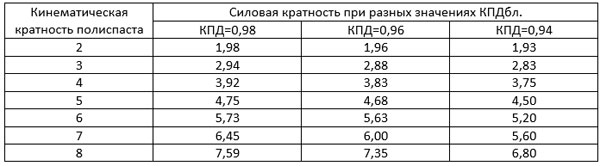

Как видно из таблицы, силовая кратность существенно отличается от кинематической. При низком КПД ролика (94%) фактический выигрыш в силе полиспаста 7:1 будет меньше выигрыша шестикратного полиспаста с КПД блоков 96%.

Схемы полиспастов разной кратности

Оптимальные размеры и высота

Не в каждый гараж получится установить автомобильный подъемник. К примеру, если вы являетесь владельцем микроавтобуса, который при въезде в гараж почти задевает потолок, ни о каком одностоечном/двухстоечном подъемнике речи идти не может. Гаражное помещение должно располагать соответствующими габаритами.

Далее вы можете ознакомиться с минимально необходимыми для определенного типа авто габаритами гаража. Прибавьте к показателю высоты гаража значение высоты, на которую планируете поднимать авто. Так вы определите, какую минимальную высоту должен иметь потолок гаража для монтажа автоподъемника.

Длина гаража должна быть на три метра больше длины легковушки, с шириной аналогично. Оптимальная высота – три метра.

Для джипа

Длина, ширина, высота гаражного помещения для джипа или другого внедорожника должны составлять восемь, пять, три метра соответственно.

Для микроавтобуса

Если вы являетесь владельцем микроавтобуса, гараж должен иметь большие габариты. Оптимальная длина – семь с половиной метров, ширина – пять метров. Минимальная высота гаража для микроавтобуса составляет три с половиной метра.

Будет полезно: Чем отличается липучка от шипованной шины?

Если у вас грузовая «Газель» с удлиненной платформой, длина гаражного помещения должна составлять десять метров. Минимальное значение высоты здесь увеличивается до четырех метров.

Как сделать надежный автоподъемник для гаража?

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения. На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

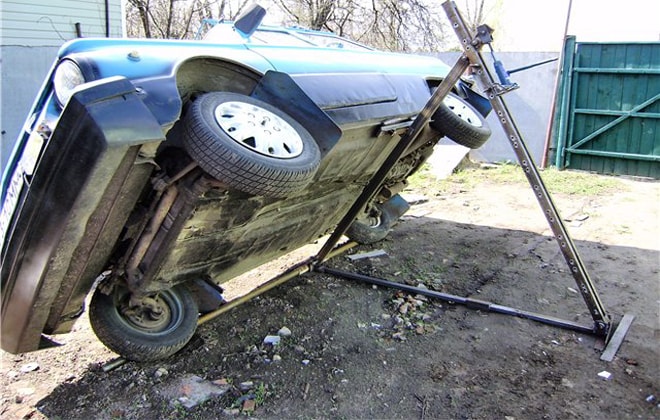

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

Уголки (15см) собираются в квадраты при помощи струбцин. В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

1. Создание площадки.

Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

1. Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

1. Узел соединительный передний

На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.
