Установка поршневых колец на модели ваз от 2108 до 2115

Разборка двигателя для замены колец

Перед заменой необходимо выполнить ряд подготовительных работ:

• необходимо слить отработанное моторное масло, ведь после установки новых колец нужно залить свежую рабочую жидкость;
• проводим ослабление приемной трубы глушителя;
• надо снять крышку клапанного механизма и выставить мотор по меткам;
• демонтируем звезду распредвала, а у переднеприводных ВАЗов снимаем болт крепления шкива ременной передачи, а затем и сам ремень ГРМ со шкивом;
• в классике ослабляем натяжитель, а затем также демонтируем цепь и звезду, установленную на распредвавле;
• потом демонтируем рокера с пружинами, раскладывая все в правильном порядке, чтобы собрать детали на свои места;
• снимаем головку блока, до этого нужно отсоединить коллектор;
• раскручиваем и избавляемся от поддона и маслонасоса;
• убираем крышки шатунов, а затем проталкиваем шатуны вверх, чтобы можно было вытащить их вместе с поршнем.

Что такое поршневые кольца?

Поршневые кольца (ПК) — неотъемлемый компонент двигателя внутреннего сгорания (за исключением роторного) либо компрессора. Они служат для создания оптимальных условий работы цилиндропоршневой группы (ЦПГ). Элементы выполняют 3 функции:

1. Герметизируют камеру сгорания. ПК создают необходимое давление во время движения поршня при такте сжатия и препятствуют прорыву дымовых газов в картер после воспламенения рабочей смеси.
2. Отводят тепло от поршня к стенкам цилиндра. Плотный контакт в местах соединения компонентов обеспечивает хорошую теплоотдачу, предотвращая перегрев и образование задиров.
3. Регулируют толщину масляной плёнки. В моторах с раздельной смазкой ПК удаляют излишки жидкости со стенок цилиндров.

Изготавливают кольца из высококачественного серого или ковкого чугуна либо легированной стали. Первые дешевле и легче прирабатываются. Стальные долговечней, прочней и хорошо отводят тепло, но притираются они плохо, что вынуждает наносить на них дополнительное антифрикционное приработочное покрытие. В современных двигателях применяют чугунные ПК с молибденовым напылением. Дополнительное покрытие обладает противоизносными свойствами, что обеспечивает увеличение межремонтного периода.

По конструкции кольца бывают компрессионные и маслосъёмные. Первые обеспечивают герметизацию камеры сгорания. На поршень устанавливают 2, реже 3 кольца. Увеличение их числа приводит к незначительному увеличению степени уплотнения, тогда как потери на трение возрастают значительно. Поперечное сечение верхних компрессионных колец имеет прямоугольную форму. На нижних ПК делают скос для улучшения приработки и формирования масляной плёнки требуемой толщины. Независимо от формы профиля компрессионные кольца маркируют для правильной установки в канавках поршня.

Маслосъёмные ПК предназначены для удаления лишнего моторного масла, которое смазывает поверхность цилиндра, поршня и компрессионные кольца. Они изготовлены так, чтобы оставлять тонкую плёнку смазывающего вещества, собирая излишки и направляя их в дренажные отверстия, после чего жидкость стекает в поддон. Делают их цельнолитыми из чугуна либо составными из легированной стали.

К сведению!

В бензиновых двухтактных двигателях с кривошипно-камерной продувкой маслосъёмные ПК не устанавливают: масло в них сгорает вместе с горючим.

Диагностика

Если же появились признаки износа колец, явными из которых является потеря мощности, дымность выхлопа и «жор» масла, в первую очередь убедитесь, что проблема заключается в ЦПГ, поскольку такие симптомы появляются и из-за неисправности газораспределительного механизма. Если пробег авто большой, то нужно сразу ремонтировать. Ведь если ресурс двигателя исчерпан, то он работает с нарушениями. В таком двигателе ремонтировать нужно и ЦПГ, и ГРМ.

Рекомендуем: Расточка коленвала — для чего это делается?

А вот если пробег мотора не такой уж и большой, а указанные признаки имеются, то для начала проводим диагностику. Для этого замеряют компрессию. Она в цилиндрах должна быть одинаковой и соответствовать норме (допускается отклонение). Значительное падение компрессии в камерах сгорания указывает на износ или залегание колец.

Если же давление снизилось только в одном цилиндре, то высока вероятность подгорания или неплотного прилегания клапанов, но может такой результат давать и залегшие кольца. Чтобы удостовериться, что проблема кроется в ЦПГ, заливают 20-30 грамм масла в цилиндр и снова делают замер. Возросшая компрессия после заливки указывает на залегание или разрушение колец. В случае же с проблемными клапанами, то залитое масло на давлении не скажется.

Когда диагностика указывает на залегание колец, необязательно их сразу менять. Для начала выполняют раскоксовку мотора. На рынке автохимии имеются специальные средства для этого

Но в процессе работ важно соблюдать технологию проведения операции

Отметим, что закоксовка двигателя достигает такой степени, что химические средства уже не помогут, и удалять нагар придется механическим способом. А для этого разбирают двигатель.

Замена поршневых колец – операция трудоемкая, поскольку требует полной разборки мотора. Поэтому если не уверены в самостоятельном проведении операции, то лучше эту работу доверить специалистам сервисного центра.

Какой должен быть зазор на поршневых кольцах? Детальный разбор

Тема, интересующая многих автолюбителей, как установить зазор между поршневыми кольцами, а особенно интересует это тех, кто собирается проводить ремонтные работы самостоятельно

Каждый знает, что любой автовладелец (опытный, или нет), старается больше узнать о повреждениях, которые могут возникнуть во время эксплуатации авто, а также о мерах их предосторожности

Какой должен быть зазор на поршневых кольцах? Мы рассмотрим различные особенности, и специфику темы, а также ознакомимся с основными приёмами и техниками, для ремонта этой детали.

Во-первых, самым первым шагом будет являться факт, который связан с осмотром поршней. Необходимо проверить и тщательно осмотреть поршень на наличие на поверхности трещин, или мелких механических повреждений. Если вы заметили даже небольшой дефект, то следует немедленно заменить поршень на новый. Чтобы избежать неприятной ситуации, или более крупной поломки.

Во-вторых, если у вас разобран двигатель, то следует также уделить внимание и поршням. К таким профилактическим мерам можно отнести очистку головки поршня от имеющегося нагара, очистка и обработка канавок которые находятся под поршневыми кольцами

В-третьих, после того как поршень был очищен, следует обязательно осмотреть зазоры между канавками и кольцами. В решении данной проблемы как никогда лучше подойдёт таблица, в которой будут указаны номинальные зазоры поршневых колец.

Это:

• Параметры верхнего компрессионного кольца должны быть 1-0.04-0,075 мм;
• Компрессионное кольцо, которое находится внизу, должно быть размером 2-0,03-0,065 мм;
• Маслосъемное кольцо с зазором в 3-0,02-0,055 мм.

Помните, что для каждого зазора характерны свои параметры и расстояние, самое главное — не перепутать их. Допустимый зазор должен быть равен 0,15 мм. В том случае, если на глаз тяжело точно определить расстояние между зазорами поршней, то можно воспользоваться специальным прибором — микрометром.

Как правильно использовать микрометр, чтобы определить размер зазора на поршневых кольцах? Нужно померить диаметр поршня сразу в нескольких местах по его окружности. Потом измерить ширину канавок, используя при этом специальные щупы.

После измерений следует вычислить средний показатель значения зазоров. Если показатели отличаются друг от друга, то следует заменить поршень, если показатели одинаковы, то всё в порядке.

В-четвёртых, измерение зазоров в замках поршневых колец. Выполнять данное измерение можно как при помощи специальной оправы, так и при наличии простого предмета цилиндрической формы. Показатели и параметры зазора следует измерять при помощи специального щупа. Параметры зазора пригодного для эксплуатирования имеют следующие пропорции – 0,25-0,45 мм.

При этом может допускаться погрешность равная 1,0 мм, которая может возникнуть в результате износа детали. В том случае, если размер зазора выше нормы, то поршень необходимо поменять. Если же измеренный зазор меньше указанных параметров (0,25 мм.), то всё, что нужно это просто подточить торцы до нужного размера.

В-пятых, измерение зазора между поршнями и цилиндрами. Данное измерение основывается на установлении соответствия между уже измеренными диаметрами поршня и цилиндра. Здесь стандартные показатели равны от 0,025 до 0,045 мм, при возможном износе 0,15 мм.

Замена

Если вы решили, что установка поршневых колец это именно то, что вам нужно для полноценного ремонта двигателя, то следующим шагом является их покупка. Обычно, качественный товар упаковывают соответственно и со вкусом

При выборе следует обращать внимание на внешний вид товара, на качество его окраски. Также обязательно должна быть маркировка

Чтобы правильно начать ремонт, нужно вскрыть гбц. После этого нужно тщательно проанализировать состояние деталей и решить, нужно ли делать расточку самих цилиндров или притирку клапанов. Как подготовить поршневые кольца, как установить их без особых трудностей и прочее – все это будет описано ниже.

Подготовка

Само приспособление для установки поршневых колец продается в соответственных магазинах, и оно представляет собой щипцы. Если же нет возможности их приобрести, то подойдет небольшая плоская отвертка, но при ее использовании следует быть максимально внимательным и аккуратным. Старые детали поршневой группы можно либо сломать, либо снять.

Тем не менее поршневые кольца установка которых предельно проста, требуют максимально возможного соответствия канавок своим размерам. Поэтому хотя бы одну старую компрессионную деталь можно сломать, так как под ней во время работы образуется нагар, из-за которого установка новой будет очень затруднительна. Часть такой старой сломанной детали отлично подойдет для того, чтобы навести порядок на его прошлом рабочем месте.

Установка на поршень

Вот именно тот момент, когда приспособление для установки поршневых колец является незаменимым, так как ремонтные работы такого типа являются крайне ответственным делом и допущение ошибок просто неприемлемо. Элементы поршневой группы сами по себе хрупкие, поэтому нужно быть аккуратным и внимательным. Самым хрупким считается среднее. Когда идет его установка, есть большой риск поломки.

Очень важно соблюдать нужную ориентировку, так как, в противном случае вы добьетесь увеличенного расхода масла. Каждое кольцо имеет свою маркировку с пометками, так что особых проблем с правильностью размещения не должно быть

Верхние поршневые кольца установка которых начинается первой, имеют маркировку «TOP» и этой стороной маркировки оно и должно быть направлено в сторону днища поршня.

Что же касается такой детали скребкового типа, то ее устанавливают скребком вниз. Установка деталей с фасками должна проводится так, чтобы эти самые фаски «смотрели» вверх. Если же вы имеете дело с наборными маслосъемными элементами, имеющими специальный двухфункциональный расширитель пружинного типа, то сперва должна проводится установка верхних и средних. После того как данная ремонтная схема будет завершена, необходимо проверить легкость их вращения в самих канавках.

Установка поршней в цилиндр

Во время серьезных ремонтных работ устарелый цилиндр растачивают или подвергают хонингованию. Также применяют новенькие поршни ремонтного размера и кольцевые элементы того же типа, но с большим диаметром, с последующим их сжатием. Их следует смазывать маслом перед установкой, чтобы они легко «садились» на свое место. Посадка также не должна быть чересчур плотной, так как тепловое расширения из-за нагревания станет причиной заклинивания самого поршня.

Как заменить поршневые кольца самому

Человеческая натура так уж устроена, хочется, чтобы всё хорошее продолжалось долго. Когда у вас начинаются проблемы с запуском двигателя, появился сизый дым на выхлопе, уровень масла стремительно понижается в течение нескольких дней и растёт расход топлива – становится понятно, светлая полоса закончилась. Перечисленные признаки указывают – пора делать ремонт двигателя, скорее всего, предстоит замена поршневых колец.

Все действия по установке новых колец можно выполнить в три этапа:

1. Снимаются навесные агрегаты и ГБЦ.
2. Анализируется состояние поршневой группы и необходимость демонтажа мотора.
3. Установка новых поршневых колец, монтаж ГБЦ и ставим навесное оборудование.

Монтаж и демонтаж поршневых колец

Проведите тщательную очистку бывшего в употреблении поршня от прилипшей грязи

Обращайте внимание особенно на то, чтобы кольцевые канавки были свободны от масляного нагара и грязи. Прочистите при необходимости отверстия для обратного стока масла с помощью сверла или другого подходящего для этого инструмента

Обращайте внимание на то, чтобы не повредить боковые поверхности канавки при удалении из них масляного нагара. У нижней боковой поверхности канавки речь идёт об уплотняющей поверхности

При эксплуатации повреждения из-за царапин могут повлечь за собой чрезмерный расход масла или усиленный прорыв газов из камеры сгорания в картер двигателя.

Для монтажа и демонтажа поршневых колец непременно используйте специальные щипцы для ихустановки. Другие вспомогательные средства, как, напр., петли из провода или отвёртки повреждают и поршневое кольцо и поршень.

Никогда не натягивайте кольца рукой (исключение: маслосъёмные поршневые кольца со стальными пластинками). Существует не только опасность излома кольца, его деформации и растяжения, но и риск получить ранение от острых краев кольца, если оно разломается.

Быстрое надевание поршневого кольца рукой без того, чтобы его сломать, доказывает, правда, ловкость механика, повреждает, тем не менее, поршневое кольцо в большинстве случаев уже при монтаже.

Рис. 3

Монтажный набор для поршневых колец

Никогда не натягивайте кольца на поршень показанным способом (рис. 1). Если кольцо деформируется и больше не лежит ровно в канавке, то оно больше не вращается в этой канавке, изнашивается только с одной стороны или не совсем достаточно уплотняет. Тем не менее, дело обстоитхуже, если с колец с молибденовым покрытием слой молибдена сходит или надламывается. Если потеря скользящего слоя не происходит уже при монтаже, то это случается самое позднее при обкаткедвигателя. Скользящий слой отделяется и повреждает поршень и поверхность цилиндра. Поршень заедает в диаметре цилиндра, потому что горячие отработавшие газы продуваются между поршнем и стенкой цилиндра. Оторвавшиеся частички повреждают поршень и рабочие поверхности цилиндра.

Избегайте излишнего снятия и надевания поршневых колец. При каждом монтаже кольца немного деформируются. Не снимайте кольца с уже ранее собранных поршней снова, чтобы, например, ихзаново измерить. Соблюдайте последовательность монтажа колец. Сначала монтируется маслосъёмное поршневое кольцо, затем второе, после него — первое компрессионные поршневые кольца

Обращайте внимание при монтаже на маркировку. «Тор» означает, что эта сторона должна указывать наверх, к камере сгорания

Если Вы не уверены, или нет маркировки «Тор», тогда вставляйте кольцо с надписью наверх. «Тор» не значит, что речь идёт о первом компрессионном поршневом кольце.

Рис. 2

Проверьте, могут ли кольца свободно прокручиваться (вращаться) в кольцевых канавках.

Проверьте, исчезаетли полностью кольцо по всей длине окружности в кольцевой канавке, т.е., рабочая поверхность кольца не должна выходить за пределы юбки поршня

Это важно, так как при недостаточном зазоре на дне канавки(неправильное кольцо или нагар на дне канавки) работа кольца не гарантирована

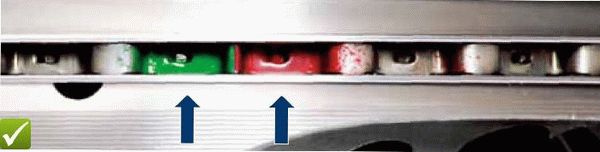

При монтаже маслосъёмных поршневых колец, состоящих из двух частей, всегда обращайте внимание на положение спирального витого пружинного расширителя (рис. 6)

Концы расширителя всегда должны быть расположены напротив стыка поршневого кольца.

Рис. 6

У состоящих из трёх частей колец правильное положение пружины-расширителя является обязательным для выполнения функции удаления масляной плёнки (рис. 1 и 2). В любом случае перед монтажом проверьте также у поршня с уже вставленными кольцами положение пружины-расширителя. Во время транспортировки концы пружины находятся в ненатянутом состоянии и могут находить друг на друга. Обе цветных маркировки на концах пружины должны быть видны (рис. 3). Если они не видны, то концы пружины перекрываются внахлёстку и кольцо не функционирует. Все стыки маслосъёмного поршневого кольца, состоящего из трёх частей (обе стальные пластины и пружина-расширитель), должны вставляться смещёнными на 120° по отношению друг к другу.

Сместите стыки поршневого кольца готового для монтажа поршня таким образом, чтобы они лежали примерно 120° по отношению друг к другу. Они помогают поршню и, соответственно, кольцам при первом запуске двигателя. Причина: при первом запуске двигателя сжатие несколько ниже, так как поршневые кольца ещё не приработались. При помощи смещения стыковых концов по отношению друг к другу можно помешать тому, чтобы при первом пуске двигателя слишком много газов просачивалось из камеры сгорания в картер двигателя и, вследствие этого, двигатель плохо заводился.

Пошаговая инструкция по замене

Работы по ремонту поршневой нужно выполнять на смотровой канаве, подъемнике или эстакаде.

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

• набор ключей;
• набор головок;
• воронок;
• удлинители;
• динамометрический ключ;

• набор щупов;

  Набор щупов для измерения зазоров

• оправку для отжима изделий на поршне;
• молоток;
• надфиль;

• новый ремкомплект.

  Новый расходный материал для поршневой ВАЗ 2109

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

Этапы

1. В первую очередь нужно демонтировать своими руками головку блока цилиндров.
2. Затем необходимо снять поддон картера мотора.
3. Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
4. Открутив крепежные гайки, демонтируем крышки шатунов.
5. С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.

6. Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.

   Пальцами расширяем зазор

7. С помощью старых изделий следует очистить канавки от нагара.
8. Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
9. Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

1. При установке все детали следует тщательно смазать маслом.
2. Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
3. Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
4. Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
5. Последовательность надевания деталей следующая:

• сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
• затем заводится сам замок;
• устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

• в цилиндрах нет выработки;
• не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

• выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
• сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
• снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
• отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
• раскручиваем гайки приемной трубы глушителя;
• полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;
• если под двигателем есть защита, демонтируем ее;
• подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
• снимаем нижний лючок корпуса КПП (три болтика);
• головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;
• демонтируем поддон, снимаем маслоприемник;
• отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;
• шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;
• снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;
• устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;
• устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
• ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
• затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Признаки износа колец

Работа поршневых колец сопровождается постоянным трением о стенки цилиндра. Поэтому они постепенно изнашиваются, а это влияет на работу силовой установки. За счет снижения уплотняющей функции колец в цилиндрах падает компрессия. В результате:

1. Силовая установка теряет мощность.
2. уменьшается динамика набора скорости автомобилем.
3. повышается расход топлива.
4. появляется «жор» масла.
5. возникают проблемы с запуском мотора.

В современных автомобилях ресурс поршневых колец достигает 1 млн. км пробега. Но это возможно только при правильной эксплуатации автомобиля и регулярного проведения технического обслуживания с заменой расходных материалов.

Характерные ошибки при замене колец

Большая ошибка ставить новые поршневые кольца на изношенный мотор, у такого силового агрегата в цилиндрах уже имеется эллипс и кольца нормально никогда не притрутся. При работе двигателя на увеличенных оборотах, не выдержит в первую очередь 2-е компрессионное кольцо. Но и сам поршень имеет выработку в форме ступеньки на дне канавки для кольца, через которую будут прорываться газы и подсасываться масло. При таком раскладе, новые поршневые кольца больше 5 тысяч также не выдержат.

Следующая часто встречающаяся ошибка – это когда все замки на кольцах не разведены и находятся на одной стороне. Из-за этого поршень сильно перегревается, в результате деформируется и быстро изнашивается. Высокая температура, прорвавшаяся сквозь замки, отпускает поршневые кольца, что только увеличивает степень износа.

Установка поршневых колец на поршень

1. Подготовка поршневых колец к установке.

• Перед установкой поршневых колец с них необходимо удалить консистентное средство посредством промывки их в бензине, керосине или уайт-спирите, протереть ветошью и дать просохнуть.

Определите по маркировке, нанесенной на поверхности кольца, его нормальный или ремонтный размер.— нормальный размер — маркировка отсутствует.— ремонтный размер 0,4 мм — маркировка «40»— ремонтный размер 0,8 мм — маркировка «80»

Категорически не допускается попадание агрессивных сред, а также воды на поверхность кольца.

2. Установка поршневых колец на поршень.

• Поршневые кольца устанавливаются на поршень 4 в последовательности:— маслосъемного 3 в сборе с пружинным расширителем;— нижнее 2 компрессионное;— верхнее 1 компрессионное.
• Перед установкой маслосъемного кольца проверьте, чтобы стык пружинного расширителя располагался со стороны, противоположной замку кольца
• Компрессионное нижнее поршневое кольцо устанавливается так, чтобы имеющаяся на нем маркировка «СТК» была обращена к днищу поршня.
• Для установки поршневых колец на поршень применяйте специальную монтажную втулку с заходным корпусом или специальные щипцы
• Перед установкой поршневых колец на поршень необходимо смазать поршень и поршневые кольца тонким слоем моторного масла

Установка поршней в сборе в цилиндр двигателя

• Сориентируйте поршневые кольца так, чтобы замок верхнего компрессионного кольца располагался под углом 30-45 градусов к оси поршневого кольца, замок нижнего кольца — под углом 30-45 градусов к оси поршневого кольца, диаметрально противоположно замку верхнего поршневого кольца, а замок маслосъемного кольца под углом 30-45 градусов к оси поршневого кольца, между замками компрессионных колец.

Схема расположения поршневых колец на поршне

1- Верхнее компрессионное кольцо2- Нижнее компрессионное кольцо3- Маслосъемное кольцо с пружинным расширителем4- Поршень

Установите поршень в сборе с поршневыми кольцами и шатуном в цилиндр с использованием специальной втулки или специальных клещей.

При установке необходимо соблюдать осторожность, чтобы не вызвать образование сколов.Чтобы исключить преждевременный износ поршневых колец, обкатка и эксплуатация двигателя должны соответствовать правилам по эксплуатации автомобиля

Проверка работоспособности и обкатка мотора

После того как двигатель собран, необходимо убедиться в его работоспособности. Его необходимо завести и дать поработать некоторое время на холостых оборотах. Если он работает устойчиво, можно считать, работа завершена успешно. Следует помнить, что новым деталям нужна обкатка, и чем аккуратнее она будет выполнена, тем дольше прослужит отремонтированный силовой агрегат.

Обкатка длится 2–3 тысячи километров. Чтобы замена не прошла впустую, во время обкатки необходимо соблюдать следующие правила:

1. мотор нельзя сильно нагружать;
2. по возможности следует избегать полной загрузки автомобиля (в идеале водитель должен ездить в одиночку);
3. не желательно преодолевать затяжные подъемы;
4. категорически нельзя, особенно в течение первой тысячи километров поднимать обороты коленвала выше трех тысяч;
5. перед поездкой двигатель нужно прогревать.
