Как установить противотуманные фары: пошаговая инструкция

Подключение ПТФ через реле и кнопку

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

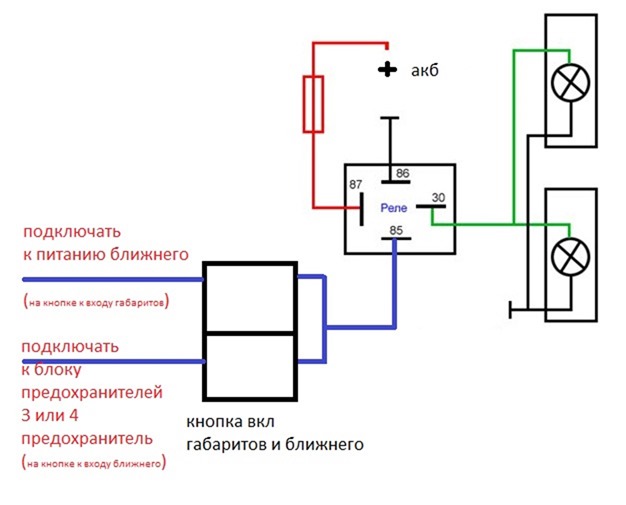

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
2. На второй контакт кнопки подается минус.
3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

• сами ПТФ;
• реле противотуманных фар;
• кнопка включения/выключения фар;
• предохранитель 10 А;
• провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
2. Определяем место расположения кнопки включения/выключения ПТФ;
3. Отмеряем необходимую для подключения длину проводов;
4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
6. Контакт реле 86 в любом удобном месте соединяем с массой;
7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

1. Самих противотуманок должно быть две штуки — не больше и не меньше.
2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Схема Подключения Реле Противотуманных Фар

Провод управления зеленый от клеммы 85 заводим в салон допускается сверление щита моторного. В таком случае установка ПТФ обычно не требует отдельной подготовки места для монтажа, так как туманки ставятся в готовые места, прикрытые заглушками.

https://youtube.com/watch?v=eUzqGo_Gzh8

Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи. Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. При повороте ключа сразу будут зажигаться противотуманки, а при выключении зажигания все отключается.

Схема подключения противотуманок через реле

Соединяем контакты Как подключить противотуманки через реле далее? При приобретении фар следует убедиться, что они подходят к модели авто, как по штекерному соединению, так и по монтажным параметрам.

В конструкции современных автомобилей большинство производителей предусматривает возможность установки подобного дополнительного освещения. Особенности установки противотуманных фар Перед покупкой противотуманных фар автовладельцу следует определиться с местом их установки на авто. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто. Их необходимо извлечь и вместо них установить ПТФ. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

Правильная установка и настройка этих приборов обеспечит максимальную эффективность их работы. Под него выделяются специальные модули в передней части авто. В этом случае подойдут ПТФ любого размера и формы

После того как подключить противотуманки через реле удастся в полной мере, важно будет провести их регулировку с фиксацией на установленных позициях

Решить эту проблему поможет установка противотуманных фар ПТФ. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто см.Установка через реле дополнительного света на CFmoto X6.

Архивы статей

Прикрутить кронштейн к бамперу саморезами или болтами.

В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ.

Их тоже соединяют вместе, а провод выводят на контакт реле с надписью

Все, что требуется — это пара новых противотуманок и до сантиметров провода про запас. Открутить фиксаторы штатных заглушек бампера. В некоторых случаях водители ставят ее между передними креслами, чтобы не снимать панель. Приподнятие передка автомобиля.

Читайте дополнительно: Как подсоединить выключатель двухклавишный с двумя проводами

Подключение противотуманок через реле: схема и инструкция

Густой туман зачастую заставляет водителей останавливаться, особенно ночью. Подключение противотуманных фар можно выполнить несколькими способами.

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Но не забываем и о дорожном просвете автомобиля.

Оседающий туман существенно снижает уровень обзора на пути. Его номинал рассчитывают исходя из мощности фар. Черный 86 к кузову через клемму можно к минусу аккумулятора. При повороте ключа сразу будут зажигаться противотуманки, а при выключении зажигания все отключается.Как подключить Противотуманки(птф),Ходовые огни через реле

Варианты монтажа

Перед монтированием ПТФ разрабатывают электромонтажную схему — она позволит обойтись без лишней проводки и гарантирует функционирование электроцепи.

Монтаж в бампер

Применяют 3 варианта монтажа — в проемы, предусмотренные производителем, на кронштейн или в глухой бампер, где нет ниши под ПТФ.

Для настройки используют самодельный шаблон. Его устанавливают на расстоянии 5 см от ПТФ. Во время настройки линию совпадения устанавливают на расстоянии 10 см ниже центра ламп. Благодаря настройке фары обеспечивают повышенную видимость и минимизируют вероятность ослепления авто, едущими навстречу.

Монтаж в глухой бампер

Этот вариант отличается трудоемкостью, приходится выпиливать отверстия под ПТФ.

Порядок действий:

1. Снимите бампер и поставьте метки, где будут фары.
2. Просверлите отверстия по периметру, а потом вырежьте острым ножом фрагмент бампера.
3. Прикрепите фары подходящими по размеру болтами. Смонтируйте защитную накладку — прицепите ее за бампер.

Настройку фар производят посредством специального ключа — он входит в комплектацию.

Другие способы установки

ПТФ можно поставить на кронштейн, изготовленный из прочной стали. Крепят кронштейн согласно нормам монтажа ПТФ. Деталь закрепляют с помощью саморезов. К точкам крепления ставят ПТФ и подключают проводку.

Монтаж в проем, предусмотренный производителем:

1. Приподнимите автомобиль, подложив под передние колеса деревянный брус толщиной 20 см.
2. Снимите защитные щитки, которые закрывают низ бампера.
3. Отвинтите фиксаторы от заглушек, предусмотренных производителем.
4. Вставив ПТФ в направляющие, прикрепите их саморезами.

Если устанавливаются неоригинальные фары, размеры и точки крепления могут не совпасть. Тогда элементы приходится подгонять.

Схема Подключения Птф Через Кнопку

Суть состоит в следующем: выключатель включает реле, через него замыкается цепь и подаётся питание от аккумулятора на фары.

Для чего нужны противотуманки?

Противотуманные фары к тому же окажутся полезными и в туман. Старайтесь размещать их как можно ближе к дорожному полотну. На этом этапе рекомендуется установить предохранитель. Необходимо замотать изолентой все оголенные провода и проверить надежность соединений.

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.Как подключить противотуманки через реле.

Для чего нужны противотуманки

Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы.

При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Панель предохранителей и реле

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.

Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями хотя бы раз в месяца. Соединить кнопку и й вывод реле. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты. При правильном монтаже потребуется лишь отрегулировать световой поток, о чём будет сказано ниже. Измерьте расстояние от земли до середины фары. С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

Навигация по записям

Стоит упомянуть и о сечении проводов, которое зависит от нагрузки, то есть от силы тока. Порядок монтажа может быть следующий — к клеммам аккумулятора точнее, под них устанавливаются два провода как мы уже сказали, черный и красный , которые идут сначала на левую фару со стороны водителя, а затем на правую.

Она будет служить ориентиром для светового пятна центра второй фары. Перечислим их: предохранитель;. То две противотуманки можно соединить между собой последовательно.2 СПОСОБА ПОДКЛЮЧЕНИЯ КИТАЙСКОГО ВЫКЛЮЧАТЕЛЯ С ПОДСВЕТКОЙ 3 КОНТАКТА, 220 ВОЛЬТ.

https://youtube.com/watch?v=AZjEhAsykAw

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

 Поднять автомобиль на 15-20 см с помощью подъемного механизма.

 Отпустить (снять) защиту на бампере.

 Снять защитные фиксаторы на бамперных заглушках.

 Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

 Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

 Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

 Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

 Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

 Снять старый бампер.

 Отмерить расстояние, на котором будет располагаться новое освещение.

 Нарисовать макет выемки под противотуманные фары.

 Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

 Просверлить отверстия для крепежных элементов (болтов, саморезов).

 Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

 Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

 Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

 Настроить электропроводку.

 Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли.

Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

Безопасное передвижение автомобиля в любых дорожных условиях зависит от комплектации машины. Автопроизводители не на все модели устанавливают противотуманки. Густой туман зачастую заставляет водителей останавливаться, особенно ночью. Решить эту проблему поможет установка противотуманных фар (ПТФ).

Главной целью противотуманных фар является точная подача света перед автомобилем. Точно отрегулированные ПТФ освещают путь длиной в 10-15 м. Этого достаточно для безопасного передвижения в тумане с небольшой скоростью. А так как дорожные условия не всегда бывают плохими для управления автомобилем, водитель должен иметь возможность самостоятельно включать и выключать дополнительное освещение.

Регулировать положение противотуманных фар необходимо в процессе их установки. На эту процедуру нужно отвести максимум времени, терпения и внимания.

Схемы подключения

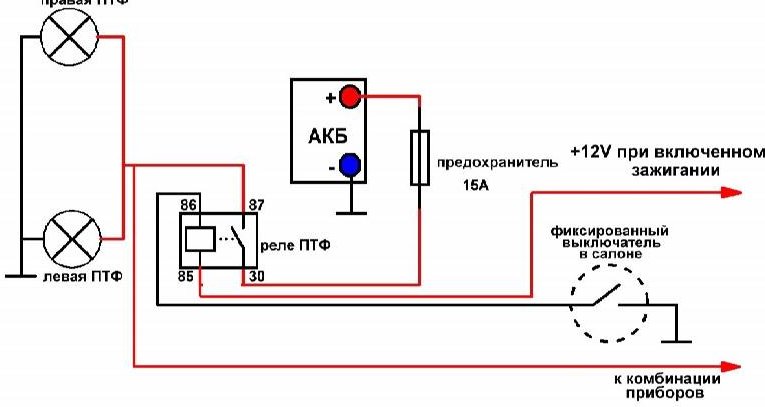

Схема подсоединения противотуманной оптики

Теперь перейдем к схемам, в соответствии с которыми комплект противотуманок должен быть подключен ко всем разъемам. Один из самых простых вариантов — это подключение от аккумуляторной батареи, для этого дополнительно в цепь устанавливается кнопка включения противотуманных фар. Каждая противотуманная фара оснащается двумя контактами для питания. Один из этих контактов на обоих компонентах комплекта соединяется кабелем в одну цепь и подключается к кузову транспортного средства, то есть массе. Монтаж к массе должен быть осуществлен с помощью жесткого фиксатора или крепления.

Как известно, кузов автомобиля изначально подключается к минусу АКБ. Поэтому для того, чтобы предотвратить возможные неисправности в дальнейшем, оптимальным вариантом будет подключение провода непосредственно к минусовой клемме аккумулятора. Если в будущем на кузове или элементе крепления начнет образовываться ржавчина, это будет способствовать потере контакта и, соответственно, сигнала. Вторые контакты необходимо подсоединить к плюсу АКБ, они соединяются между собой, после чего кабель выводится на контакт под номером 87 в соответствии со схемой.

После этих действий остальные контакты реле соединяются с разъемами:

• под номером 30 — подключается к плюсовой клемме АКБ через предохранитель;
• номер 86 — к минусовой клемме АКБ либо же к кузову авто, как сказано выше;
• под номером 85 — к плюсовой клемме АКБ, для подключения дополнительно используется выключатель, а также предохранитель, применяющийся в проводке контакта под номером 30.

Схема для монтажа ПТФ

Что касается кнопки включения оптики, то она монтируется в салоне транспортного средства, там, где удобно водителю, обычно это место в районе приборной панели. Само реле следует вмонтировать на блоке предохранителей, обычно этот прибор оснащается разъемами для реле, которые можно использовать при подключении дополнительного оборудования. При необходимости можно попробовать подключиться к реле, которое уже установлено в блоке.

Можно использовать более сложную схему подсоединения к плюсовому выходу АКБ через замок зажигания. Иными словами, от кнопки включения оптики проводка укладывается и соединяется не с аккумулятором, а с любым кабелем, где есть напряжение, появляющееся в результате включения зажигания. Поскольку оптика в данном случае будет включаться только с включенным зажиганием, в будущем это позволит избежать возможной разрядки АКБ, если водитель забудет отключить противотуманки. Описанные выше схемы дадут возможность подключить оптику в соответствии с требованиями ПДД и действующего законодательства РФ, для этого регулятор включения противотуманок должен быть подключен к выключателю внешнего освещения машины.

Это интересно: Как подтянуть рулевую рейку без визита на автомобильный сервис?

Виды светодиодных фар

Сегодня на автомобили устанавливаются различные типы светодиодных ламп:

• Обычные бестрансформаторные фары, в которых в качестве выпрямителя используется стандартный диодный мост и конденсаторы.
• LED-элементные лампы мощностью в несколько ватт.
• Мощные светодиодные LED-прожектора в несколько десятков ватт.

Светодиодные лампы могут работать в самых тяжёлых условиях. Отсутствие нити накаливания обеспечивает длительную эксплуатацию в любых климатических и погодных условиях. Низкая температура нагрева позволяет создавать высокопрочные конструкции. Освещение, приравниваемое к естественному свету, формирует максимально комфортные условия для управления автомобилем.

Стандартные светодиодные фары представляют собой обычный цоколь с набором (блоком) белых светодиодов, которых может быть от нескольких десятков до нескольких сотен. Такие устройства являются самыми простыми и дешёвыми. Самым массовым поставщиком обычных светодиодных ламп сегодня является Китай. Если у вас на автомобиле установлены такие фары и одна из них вышла из строя, не торопитесь её выбрасывать. Несложный ремонт светодиодных фар можно выполнить самостоятельно и сэкономить при этом не один десяток долларов.

Преимущества

• Диоды расходуют в 3 раза меньше электроэнергии по сравнению с обычными лампами.
• Более высокая яркость и мощность светового потока.
• Отсутствие нити накаливания или иных нагреваемых элементов обеспечивает минимальный уровень тепловыделения.
• При температурных перепадах стёкла фар не лопаются, так отсутствует их нагрев.
• Практически неограниченный срок эксплуатации, при условии соблюдения технологии изготовления.
