Настройка активного сабвуфера в машине своими силами

Укладка проводов

Фиксация кабелей питания и подача аудиосигналов становятся первоначальной планкой во время совершаемых настроек. Перед стартом монтажа следует определиться с начальным местом настройки усилителя: согласно стандартному правилу, кабель нужно укладывать под 300 мм (включая запасную часть), а сама укладка оставляется под обшивками салона. Заодно провод получится подключить к зажимам аккумуляторной батареи или к силовому кабелю стандартной электрической проводки (как дополнительный вариант).

В цепи непременно фиксируется защитный предохранитель: точка монтажа должна гарантировать свободный доступ для тщательного изучения или замены. Если при попытке подключить конденсатор, прокладку нужно направить через перегородку кузова, то ее стоит провести к нештатным каналам. В случае их отсутствия советуют создать отверстия, защищенные специальными пластиковыми фиксаторами.

Провода для подключения сабвуфера не должны напрямую пересекаться с заостренными кромками из металла, сдавливаться обшивками и находиться в зонах, подверженных повреждению конденсатом.

Заземление

Правильно подключить заземления или отрицательный провод питания можно параллельно с настройкой положительного проводника. Для монтажа рассматриваемого кабеля советуют применять специальные болты, которые есть в автомобиле (на кузове).

Край провода должен быть дополнен специальной клеммой, которая максимально сильно фиксируется гайкой.

Подключение

После изучения видов и типов, переходим к вопросу как подключить сабвуфер к автомагнитоле без усилителя:

Чтобы приступить к подключению активного сабвуфера, сначала находим на задней панели автомобильной магнитолы два входа, затем с помощью линейного провода соединяем со входом сабвуфера вход головного устройства
Затем подключаем питание — для этого протягиваем питающий провод от клеммы «плюс» аккумуляторной батареи к сабвуферу
А «минусовым» проводом соединяем сабвуфер и аккумулятор
При подключении активного сабвуфера к автомобильной магнитоле предусматривается установка дополнительного (очень важного) компонента – предохранителя
Устанавливать его следует возле самого аккумулятора
Схема установки сабвуфера без усилителя показана на первой картинке статьи
Когда воспроизводятся низкочастотные звуки, значительно повышается потребление сабвуфером электрической мощности, в результате этого возрастает нагрузка, идущая на элементы, питающие бортовую сеть машины
Поэтому в целях безопасности цепи питания, устанавливается дополнительный конденсатор в цепь питания сабвуфера

• После подключения сабвуфера к автомобильной магнитоле, переходим к настройке нашей акустической системы
• Как правило, вся настройка сводится к тому, чтобы создать лимит верхнего предела работы для низкочастотного динамика, затем правильно подобрать фазу колебания для динамика

Теперь, как подсоединить сабвуфер в машине без усилителя, приходится, как правило полностью переделать систему питания аудио поэтому вот примерный список нужных покупок:

• 5 метров силового кабеля 8AWG(красного)
• 1 метр кабеля 8 AWG черного
• 5 метров управляющего кабеля (тонкого) сечением 0,75миллиметра
• Держатель предохранителя FH58
• Предохранитель на 40 Ампер
• Межблочные кабели
• 2 метра тюбинга
• Клеммы и стяжки

Схема у звуковой системы простая, поэтому расписывать полностью нет смысла, смотрите первое фото этой статьи:

• Предохранитель ставится в 10-15 сантиметрах от аккумулятора, силовой кабель кидаете в тюбинг
• Все кабели внутри салоне прокладываем под ковролином

Клеммы сабвуфера

Как подключить сабвуфер в машине без усилителя -смотрите обозначение выходов на сабвуфере:

• выход +12V – это питание (ведется только на аккумулятор через предохранитель)
• REM – это управляющий провод, он ведется от магнитолы, и подключается к проводу цвета «синий/белый» (для автомагнитол Pioneer, если у вас иная, тогда в инструкции подключения магнитолы смотрите), который обычно торчит из пучка проводов, идущих от магнитолы
• Клемма GND – это масса (минусовой провод)
• Контакт LOW INPUT (под тюльпаны) — подключаются RCA провода (к сабу от магнитолы, если они есть)
• Контакт HI-INPUT — сюда подключаем, в случае когда отсутствуют RCA выходы на магнитоле

Теперь понятно, как подсоединить сабвуфер в машину без усилителя, остается только пожелать успехов в этом деле, чтобы лучше понять тему, рекомендуем смотреть наше обучающее видео.

Как настроить сабвуфер в машине?

После правильного подключения сабвуфер сразу начинает работать. Если в активном устройстве есть регулятор уровня, необходимо его настроить.

1. Для этого устанавливают регулятор в минимальное положение.
2. Далее увеличивают уровень головного устройства до максимума.
3. Затем постепенно увеличивают положение регулятора до достижения момента появления частотных или нелинейных искажений.
4. Немного уменьшают положение регулятора, фиксируют или помечают маркером.

В небольших пределах изменить акустическую картину салона помогает смещение положения сабвуфера в пределах установленного места.

Проверить уровень звукового давления в различных местах салона можно с помощью смартфона. Для этого на него устанавливают программу «Шумомер» из Play Market.

Нюансы установки в автомобилях разных марок

Сабвуфер и усилитель размещают в багажном отделении в 99% случаях. Но багажник не всегда имеет достаточный объём. К примеру, в ВАЗ 2114 проблематично разместить пассивный саб и усилитель и оставить место для перевозки чего-нибудь. Поэтому для 2114 лучше выбрать активный сабвуфер с подходящим корпусом. Благо в магазинах автозвука предлагают широкий выбор моделей разной мощности и конфигурации.

К прокладыванию силового кабеля отнеситесь серьёзно. Найдите возможность вывести провод питания через заводские отверстия. Для перехода из моторного отсека и в багажное отделение используйте резиновые или пластмассовые муфты. Провод не должен контактировать с металлом. Это поможет защитить его от перетирания и возможного короткого замыкания.

Для силового кабеля рекомендуется использовать пластмассовые или резиновые муфты для перехода из моторного отсека в салон и из салона в багажное отделение

Самостоятельная установка и подключение сабвуфера займёт от 1,5 до 3 часов. Процедура несложная, но требует внимательности и аккуратности. При сомнениях в своих силах обращайтесь к специалистам по инсталляции акустических систем. Они подберут компоненты АС и подключат их. И уже через 2-3 часа вы сможете наслаждаться качественным объёмным звуком в автомобиле.

Список необходимых комплектующих

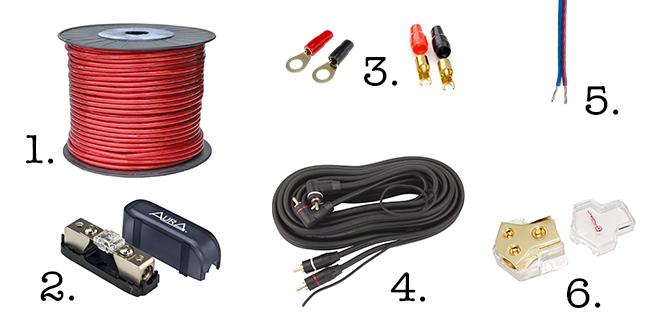

Для начала определимся с общим перечнем деталей, а именно – их названием и выполняемой функцией, а затем дадим рекомендацию по выбору.

1. Силовой провод. Подаёт питание от аккумулятора к усилителю. На седан среднего размера понадобится 5 м «плюса» и 1 м «минуса». Более точные размеры вы сможете получить, самостоятельно измерив свой автомобиль.
2. Колба с предохранителем. Важный компонент. Служит защитой в случае замыкания силового провода.
3. Клеммы. Позволят упростить присоединение силовых проводов к аккумулятору и кузову автомобиля. Понадобятся 2 шт. кольцевого типа. Если подключение у усилителя на лопатках, потребуются ещё 2 шт. вилочного типа.
4. Тюльпаны и управляющий провод. Передаёт звуковой сигнал от магнитолы к усилителю. Может идти в комплекте с межблочными проводами или приобретается отдельно.
5. Акустический провод. Передаёт улучшенный сигнал от усилителя на сабвуфер. Потребуется 1-2 м. Если у вас активный сабвуфер, этот провод не понадобится.
6. Дополнительно может понадобиться дистрибьютор, в случае если установлены два усилителя.

Как подключить активный сабвуфер в машине

Для подключения активного сабвуфера напрямую к головному устройству или магнитоле потребуется силовой акустический кабель (на аккумуляторную батарею), провода на линейный выход источника и «массу».

Пошаговые действия:

1. Отключить АКБ, сняв клемму «плюс».
2. Силовой кабель с диаметром большого сечения подключаем к контакту «плюс» на аккумуляторе.
3. В цепь на отрезке от клеммы АКБ монтируем предохранитель (номинал зависит от мощности сабвуфера 50-160А).
4. Минусовой вывод усилителя выводим на «массу» автомобиля, надёжно прикрепив к любой металлической части кузова. Это мост между GND сабвуфера и массой.
5. На магнитоле или головном устройстве находится линейный выход «Sub Out» со специальным разъёмом для коаксиальных акустических кабелей типа «тюльпан». Его подключают к разъёму «LINE-lN» на встроенном усилителе. Если вывод «Sub Out» на источнике отсутствует, то необходимо установить дополнительный адаптер на штатный линейный выход.

Дополнительная информация:
Во многих марках автомобилей для подключения акустической системы предусмотрен плюсовой вывод с АКБ через блок предохранителей. В таком случае сабвуфер «запитывают» через него, выбрав свободное гнездо в блоке и установив соответствующий предохранитель.

Как сделать самому

Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.

Корпус

Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.

Смотрите » Инструкция по настройке и применению магнитолы Pioneer MOSFET 50Wx4 (Пионер МОСФЕТ) и как ее выключить

Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.

Усилитель для колонок

Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.

Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.

Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.

Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

Смотрите » Обзор автомагнитолы Kenwood (Кенвуд) KMM-124

Усилитель для сабвуфера

Он отличается большей мощностью, необходимой для раскачки саба, а также наличием фильтра низких частот. Микросхема усилителя устанавливается на теплоотвод повышенной площади для более эффективного охлаждения.

Мощность звучания сабвуфера можно увеличить, если выполнить подключение по мостовой схеме. Если требуется усилок в авто и для колонок, и для сабвуфера, то для каждого канала собирается свой блок. Вся конструкция помещается в 1 корпус.

Стоимость подключения

Средняя стоимость подключения сабвуфера составляет 15 тыс. рублей.

Все зависит от количества работы, которое придется проделать, а также от комплектации акустической системы. Возможно, для установки потребуется выпилить подставки для самих колонок, а это потребует больших затрат, так как для того, чтобы работа впоследствии выглядела аккуратно, требуется почти ювелирная точность.

Длина протяжки проводов через салон, а также способ их сокрытия от посторонних глаз также могут подразумевать разные трудовые и временные затраты. Возможно, придется откреплять, а потом устанавливать на место, обшивку порогов, откручивать сиденье и т.п. Что же касается непосредственно технической стороны вопроса, то здесь все зависит только от профессионализма мастера и имиджа автосервиса. Установить сабвуфер кустарным способом своими руками можно, но не факт, что все будет работать как надо, и потом в сервисе всю конструкцию придется демонтировать и устанавливать заново, а это обойдется явно дороже, чем если бы все было сделано с нуля.

Активные и пассивные сабвуферы

Прокладка выполняется параллельно с основным проводом питания.

При этом возможность выбора компонентов позволяет получить более мощное и качественное звучание, тогда как активный сабвуфер является бюджетным решением со средними показателями. Они подойдут для автолюбителя, который не готов тратить больших денег, и не стремится к громкому и объемному звуку; Динамики от 10 до 15 дюймов являются золотой серединой, и дают насыщенное звучание по приемлемой цене; Динамики более 15 дюймов используются для соревнований по автозвуку. Получается, если на магнитоле нет линейного выхода, сабвуфер подключается через высокоуровневый вход через простой акустический провод.

Когда у усилителя всего один канал, колонка просто подключается к его выходу

При этом важно следить за полярностью подключения

Выполнить подсоединение заземления сабвуфера на кузовную шпильку автомобиля. Тогда его придется просверлить. Демонтировать головное устройство.

Статья по теме: Кабель силовой для наружной прокладки

Подключение сабвуфера в машине

Подключение пассивного устройства выполняется через активный конвертер аналогового сигнала. Последовательное подключение динамиков. Находим клему и подключаем к ней провод питания от магнитолы.

Для этого могут быть использованы устройства с различным числом каналов. ОСАГО за 5 минут Установка и подключение автомобильного сабвуфера к магнитоле и усилителю Хороший сабвуфер позволяет добиться качественно иного звучания автомобильной аудиосистемы за достаточно разумные деньги. В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности. При прямом подсоединении сабвуфер работает тихо и прерывисто.

Подключение сабвуфера к магнитоле

Минивэн или хэтчбек имеют достаточно места в багажнике, поэтому вопрос поиска места для сабвуфера — отпадает сам собой. Подключение усилителя к магнитоле Естественно подключение сабвуфера через усилитель было бы бессмысленным без источника звука, которым является автомагнитола. В багажное отделение провода к усилителю также прокладывают через отверстие в кузове. Если отверстия нет — нужно сверлить, и после протяжки кабеля залить его герметиком.

Последовательное подключение динамиков. При подключении активного сабвуфера к двум сигнальным кабелям RCA, идущим от магнитолы, происходит снижение громкости.
Как правильно подключить (установить) и настроить активный сабвуфер в машину?

Пассивный сабвуфер

Пассивный сабвуфер представляет собой акустический корпус с установленным внутри на подвесе динамиком. Сигнал на динамик подается от внешнего усилителя, установленного в автомобиле. Мощность усилителя должна соответствовать параметрам динамика, в противном случае он будет работать неполноценно. Возможно подключение устройства через электронный частотный фильтр, разбивающий сигнал звучания на различные диапазоны.

Пассивный сабвуфер Pioneer, предназначенный для установки под сидением

Основные характеристики пассивных сабвуферов

Характеристики пассивного устройства рассмотрим на примере JBL GT-12BP:

• диаметр динамика — 300 мм;
• мощность номинальная — 300 Вт;
• максимальная мощность — 1200 Вт;
• частотный диапазон — от 45 до 130 Гц;
• чувствительность — 93 дБ;
• размеры корпуса — 390*412*475 мм;
• вес устройства — 18 кг.

Плюсы и минусы

1. Отсутствие внутри корпуса источника тепла, что исключает перегрев динамика и возможные искажения звука.
2. Возможно улучшение качества звучания путем установки дополнительных электронных компонентов (фильтров).
3. На внешнем усилителе имеется увеличенное число настроек. Диапазон регулировок на усилителях внешнего монтажа расширен по сравнению со встроенными.
4. Внутренний объем корпуса имеет равномерную компоновку, что способствует улучшенному звучанию.
5. Невысокая стоимость устройства.

К отрицательной стороне пассивного сабвуфера традиционно относят необходимость установки отдельного усилителя. Большинство моделей автомобильных ресиверов не оснащены отдельным каналом для монтажа низкочастотных динамиков.

Как подключить пассивный сабвуфер в машину

Пассивный низкочастотный динамик можно встроить в систему через кроссовер без усилителя. При этом нужно учитывать номинальную мощность головного устройства: если линейный выход магнитолы 25 Вт, то максимальная пиковая мощность сабвуфера будет 250 Вт.

Кроссовер – это устройство с катушкой индуктивного типа, которое делит частоты по диапазонам на низкие и высокие. Бывают однополосные и многополосные (имеют несколько отдельных линейных потоковых выходов). Принцип работы устройства – распределение частот на каждый определённый динамик: низкие, средние и высокие идут соответственно на сабвуфер, мидбасы и твиттеры.

Подключение кроссовера к аудиосистеме выполняют по такой же схеме, как на активный бас: выходы источника звука «Оut Рut» соединяются по каждому отдельному каналу с помощью RCA кабеля. Пассивный кроссовер при этом подключают к штатному питанию 12 Вольт. Эффективность такого моста небольшая – на пиковых нагрузках колонки будут давать фон, а чувствительность не превышать стандартных значений.

Усилитель для сабвуфера

Чтобы сделать сабвуфер самому, нам также нужен усилитель. Потребность в нем возникает только при подключении пассивного сабвуфера к акустической системе автомобиля. Этот тип сабвуфера представляет собой низкочастотный динамик в деревянном коробе. Именно деревянный корпус повышает акустические характеристики динамика и обеспечивает качественный и громкий бас.

Зачем вообще нужен усилитель? Разве нельзя подключить пассивный сабвуфер к акустической системе автомобиля напрямую без усилителя? Нельзя, иначе в системе случится замыкание.

Для пассивного сабвуфера отдельный усилитель будет наилучшим решением. Усилитель подключается к автомагнитоле и получает от нее сигнал. Затем передает его на динамик, который воспроизводит низкие частоты.

Активный сабвуфер уже имеет встроенный усилитель. Такой тип сабвуфера имеет весомое преимущество — покупателю не придется возится с подбором усилителя и его подключением. Однако, в сравнении с пассивным сабвуфером, он также имеет и недостаток — цены на активные сабвуферы могут быть в разы выше.

Стоит отметить, что некоторые автомобильные магнитолы оборудованы встроенным усилителем. В таком случае сабвуфер можно подключать к акустической системе напрямую. Однако, делать это можно только в том случае, если мощность усилителя превышает мощность сабвуфера.

Сабвуфер, который мы делали в предыдущей статье — пассивный, и не имеет встроенного усилителя. Поэтому его нужно докупать, или же в крайнем случае сделать самому. Последний способ подойдет радиолюбителям и энтузиастам, которые любят все делать сами. Мы же на этом останавливаться не будем и пойдем в магазин покупать усилитель.

Следующим шагом будет проектировка и создание корпуса для сабвуфера. Это длительный и непростой процесс, поэтому мы посвятили ему отдельную статью.

Как сделать сабвуфер самому — пошаговая видео-инструкция.

Разные типы сабвуферов

Сабвуферы принято различать по компоновке. Есть открытые и закрытые приборы.

Открытые модели монтируются прямо в автопанель, потому что бас не ограничен корпусом. Такая система не обеспечивает частоту ниже 100 Гц, а подгоняется только с помощью фильтра низких частот. В основном такие системы устанавливают совсем зеленые водители.

Второй тип — закрытые системы. Здесь бас ограничен жесткими границами корпуса. Среди систем этого типа различают:

Герметичные — система с замкнутым корпусом. Плюсы в удобстве устройства и стабильной работе динамика. Минус — очень маленький КПД.

Фазоинверторы — имеет в наличии своеобразные туннели в строении. Благодаря такой системе мы можем уменьшить силу давления на диффузор. В дополнение туннель увеличивает КПД прибора в несколько раз.

Бандпасс — это по сути синтез двух вышеописанных систем. Такой сабвуфер также именуется полосовым. Внутри него туннель, разделенный сеткой на две разных области. Благодаря этому в тыловой сфере модуля создается замкнутое пространство, усиливающее диффузорную жесткость.

Передняя область открыта с выводом сквозь фазоинвертор. Сабвуфер имеет гораздо более мощные габариты в отношении других видов.

Если вы берете сабвуфер в машину активный, то обязательно нужно знать его основные показатели. Номиналы показателей у различных аппаратов разительно расходятся и далеко не всегда дело лишь в стоимости.

В случае с активным сабвуфером, чем больше номиналы показателей — тем лучше. Помните чем сильнее перегрузка, тем чище будет бас.

Если вы хотите взять сабвуфер в машину пассивный, то обязательно берите во внимание характеристики вмонтированного усилителя

Думаю если вы решили взять сабвуфер в машину, музыка имеет для вас действительно важное значение. И тут важную роль играют динамики

К примеру, динамики с мощностью 0,9 кВт или 0,45 кВ имеют возможность производить соизмеримое давление звука, но при этом будет сильно ощущаться разность в чувствительности между ними. В каждом спец. магазине вы сможете поговорить с продавцом и узнать какую мощность динамики действительно производят на выходе

И тут важную роль играют динамики. К примеру, динамики с мощностью 0,9 кВт или 0,45 кВ имеют возможность производить соизмеримое давление звука, но при этом будет сильно ощущаться разность в чувствительности между ними. В каждом спец. магазине вы сможете поговорить с продавцом и узнать какую мощность динамики действительно производят на выходе

Думаю если вы решили взять сабвуфер в машину, музыка имеет для вас действительно важное значение. И тут важную роль играют динамики

К примеру, динамики с мощностью 0,9 кВт или 0,45 кВ имеют возможность производить соизмеримое давление звука, но при этом будет сильно ощущаться разность в чувствительности между ними. В каждом спец. магазине вы сможете поговорить с продавцом и узнать какую мощность динамики действительно производят на выходе.

Одним из важнейший показателей считается сопротивление катушки. Самым частым показателем считается сопротивление равное 4Ом, катушки с сопротивлением 8Ом встречаются реже, показателя 2Ом просто не достаточно при нагрузках вашего сабвуфера. Оптимальный вариант — наличие двух катушек, которые обеспечат качественное подключение устройства.

Распространённые производители

Продукты звуковой индустрии производятся для покупателей с разным уровнем доходов. Цена будет зависеть от бренда выпускающего продукции и от ее характеристик. Если вы покупаете товар, то лучше сразу возьмете гарантию, чтобы в случае чего сразу обменять продукт. Таким образом покупайте сабвуферы исключительно в торговых точках имеющих лицензию.

Самым большим спросом среди наших ценителей пользуются такие фирмы как:

• ALPINE;
• MYSTERY;
• Pioneer;
• PROLOGY.

Наиболее дешёвые продукты низкочастотного звучания варьируются в цене от 2 тыс. рублей, но нужно ожидать от них качества и надёжности. Я бы советовал присмотреться к данным современным продуктам:

• PROLOGY WOWBOX1200 «в районе 3500 руб.»;
• PROLOGY WOWBOX1000 «в районе 2700 руб.»;
• DRAGSTER DER210 «в районе 4300 руб.»

Из класса более дорогостоящих и престижных сабвуферов:

• CADENCE MBX-12A «8000 руб.»;
• CADENCE XBP-122 «11000 руб.»;
• ESX SXB-302 «12500 руб.».

Но разумеется есть и те ценители для, которых стоимость в данном вопросе значения не имеет. Я думаю стоимость в несколько десятков тысяч рублей не сможет их остановить, к примеру за замечательную модель AUDISON TH10 стоимость начинается от 65000 руб.
