Установка сигнализации на ваз 2114 и на ваз 2115

Какое назначение имеет иммобилайзер в транспортном средстве?

При переводе наименования «immobillizer», выйдет «обездвиживатель». Практически, это и есть главная функция техники – выявить автовладельца и остановить угон обездвиживанием транспортного средства.

Сама техника — это сложная система, которая во время угона может заблокировать двигатель.

Более современные модели могут отключить систему зажигания либо топливную систему. То есть, подход окажется разнообразным, а суть окажется одной – сохранить транспортное средство любыми способами.

Далее подробно рассмотрим принцип работы иммобилайзеров. Каким образом может работать устаревший замок зажигания? В нем имеется блокировка руля и разрывы самых важнейших узлов мотора.

Автовладелец может вставить ключ, потом начнется разблокировка руля, упадет питание на любые узлы и можно проворачивать стартер. На этом все – ваше транспортное средство завелось.

Принцип осуществления работы иммобилайзера нового образца может отличаться. К делу можно подключить электронного типа блок управления, берущий на себя главные функции.

Имеется особая программ в ЭБУ дает возможность за несколько секунд выяснить подлинность ключа и осуществить собственную работу – разблокировку либо, в противном случаи, сделать блокировку основных цепей транспортного средства.

В чем заключаются отличительные черты подобной техники? Например, автовладелец может вставить заводской ключ в замок зажигания.

А вот ЭБУ может подтвердить автовладельца и предоставляет сигнал замыкающему реле. Самый последний может сработать и разрешит завести транспортное средство.

Эффективность подобной схемы является неоспоримой.

На этом вы все смогли выполнить и можете быстро угонять транспортное средство. Если есть промежуточное реле, такие действия окажутся неэффективными – без команды от ЭБУ транспортного средства окажется в обездвиженном состоянии.

Такие же дела имеют место и с топливными клапанами. В обыкновенном режиме он закрыт и у него команда идет от микропроцессора ЭБУ.

Если все в нормальном состоянии и в замке зажигания заводской ключик, то клапан может открыться и даст место топливу.

Если же не имеется, то транспортное средство никуда не сможет поехать. Это считается одним из самых легких и в то же время полезных систем защиты.

Это дает возможность существенным образом увеличить функциональность техники и сделать из него полноценную сигнализационную систему.

Подключение к проводам

Подключение к проводам «четырки» должно осуществляться в указанном выше порядке. При этом следует соблюдать указания в инструкции к сигнализации. Но предварительно необходимо разместить в автомобиле все элементы сигнализации. Перед началом работ следует отключить питание АКБ. Блок управления устройством ставят под торпедо. Сирену нужно расположить в подкапотном пространстве. Там же установить и аварийную сирену. В багажнике, под капотом, а также в моторном отсеке нужно поставить концевики на открытие. Кнопку Valet разместить в скрытом от посторонних глаз месте. Антенну охранного устройства закрепить на лобовое стекло в правом или левом верхнем углу. Датчик удара разместить на металлической поверхности. Далее осуществляется подключение автосигнализации, согласно схеме. Чтобы подсоединить её к центральному замку нужно приобрести следующие элементы:

• 2-3 штуки диодов 1N4001 для силы тока не более одного Ампера;
• Один диод 1N5401 на 3 Ампера;
• Также для некоторых охранных комплексов может потребоваться два силовых диода на 4-5 Ампер.

Для подключения устройства к ЦЗ нужно найти на полу рядом с водительской дверью два жгута из проводов. Чтобы их достать, следует снять накладку на пороги и щиток боковины. В первом жгуте есть кабель концевиков дверей. В его разрыв необходимо установить диод  1N5401. Во втором  жгуте нужно найти провод, идущий к ручнику, в который следует вставить второй диод 1N4001.

Синие шнуры обоих жгутов нужно подключить к автосигнализации.

Схема центрального замка ВАЗ 2114

Чтобы выполнить подключение автосигнализации к центральному замку на ВАЗ 2114, нужно знать схему самого ЦЗ. Это позволит понять, что и к чему следует подсоединить. Ниже представлена стандартная схема замка. Модуль управления расположен под приборной панелью автомобиля с левой стороны. В его разъёме находятся шесть проводов. Если белый провод присоединён к клемме 7, то он отвечает за отпирание дверей. Но в некоторых автомобилях клеммы 5 и 7 могут не задействоваться. В таком случае эту функцию несёт коричневый провод, подключённый к клемме 8. За запирание всегда отвечают клеммы 5 и 6. Собираясь устанавливать сигналку, нужно удостовериться в том, что в водительской двери находится именно 5-ти проводной актуатор, типичный для данной модели ВАЗ. В некоторых машинах вместо него может стоять тумблёр. В таком случае потребуется установка актуатора.

Актуатор центрального замка

Сделать это своими руками без познаний в автоэлектрике сложно. Поэтому при их отсутствии лучше обратиться в автосервис.

Характеристики сигнализации

Охранные функции STARLINE A93

• Диалоговая защитаналичие удобного диалогового 128-битного кода управления, через который не сможет пробиться ни один из известных кодграбберов (устройства, позволяющие считывать код системы);
• Защита от радиопомехStarLine уверенно работает в условиях экстремальных городских радиопомех
• SUPER SLAVE (опция)Управление охраной автомобиля штатным брелком с надежной дополнительной диалоговой авторизацией дополнительным брелком StarLine. Опция доступна при интеграции 2CAN или CAN+LIN интерфейса
• Расширенный диапазон температурРаботает при температуре от минус 50 до плюс 85 °С
• Рекордная энерго экономичностьДержит заряд аккумулятора до 60 дней в режиме охраны
• Контроль канала связиПостоянный контроль канала связи проверяет нахождения брелка в зоне действия сигнализации
• Авторизация по PIN-коду (опция)Дополнительная авторизация путем ввода индивидуального PIN-кода . Опция доступна при интеграции 2CAN или CAN+LIN интерфейса
• 3D датчик удара и наклона сработает при поддомкрачивание и эвакуацию автомобиля

• Телематика (опция)Дистанционное управдение охраной автомобиля, при интеграции опциональных GSM-GPRS, GPS-ГЛОНАСС т
• Управление с телефонаGSM-интерфейс позволяет управлять , получать оповещения на ваш телефон
• Бесплатный мониторинг (опция) При подключении StarLine GPS-ГЛОНАСС-Мастер вы сможете с точностью до нескольких метров узнать местонахождение своего автомобиля
• АвтозапускИнтеллектуальный автозапуск позволяет запустить двигатель по температуре, в заданное время или периодически
• 2CAN (опция) Интеграция 2CAN интерфейса обеспечивает, установку сигнализации на автомобили, оснащенные несколькими цифровыми шинами CAN
• CAN+LIN (опция)Интеграция CAN+LIN интерфейса обеспечивает быструю установку на автомобили, оснащенные шинами CAN, LIN, такие, как: Lada Kalina, Lada Kalina II, Lada Priora и Lada Granta
• Гибкие сервисные каналыМожно запрограммировать: аварийную сигнализацию, складывание зеркал, настройку сидений под владельца и многое другое
• Ударопрочный брелок с защищенной антенной

Руководство по отключению

Нужно ли отключать иммо или сигналку и как это правильно сделать? Предлагаем более подробно ознакомиться с этими вопросами.

Если есть необходимость — то разумеется, нужно. Необходимость отключения сигналки или иммо возникает в тех случаях, когда система блокирует работу двигателя и запуск силового агрегата становится невозможным.

Если речь идет о сигналке, то в первую очередь нужно знать о точках подключения, которые использовались при установке. В каждой противоугонной системе есть кнопка аварийного отключения сигнализации, которая обычно называется сервисной кнопкой Valet

Неважно, это еврокнопка аварийки ВАЗ 2114 нового образца или старого

Что касается того, как правильно отключить иммо своими руками, то процедура выглядит следующим образом:

1. Для начала вам необходимо найти блок установленной противоугонной системы. Если вы ставили иммобилайзер самостоятельно, то должны знать, где находится управляющий модуль. Если же установка стоит с завода, то модуль должен быть расположен внутри торпеды, прямо под рулевым колесом.
2. Далее, вам необходимо отсоединить разъем с сигнальными проводами от управляющего модуля. Отключите провода и отведите их в сторону.
3. Теперь вам нужно будет найти контакты под номером 9 и 18, в общей сложности контактов на разъеме должно быть 20.
4. Контакты под номерами 9 и 18 необходимо обрезать с помощью канцелярского ножа. Зачистите контакты отрезанных проводов, после чего скрутите их как можно более надежно и заизолируйте. Для изоляции отрезка используйте изоленту. Выполнив эти действия, вы сможете восстановить диагностическую линию K-Line, которая позволит следить за состоянием основных систем и узлов транспортного средства.
5. Далее, установите разъем на место. Таким образом, вы сможете отключить противоугонную установку и запустить двигатель. Этот метод самый простой, однако нужно учитывать, что он не гарантирует правильное отключение противоугонной системы.

Более сложный, но более действенный вариант — перепрошить управляющий блок. Для его реализации вам потребуется паяльник, компьютер с утилитой для перепрошивки, а также программатор для плат.

Перепрошивка осуществляется следующим образом:

1. Сначала управляющий модуль демонтируется с авто.
2. Далее, вскрывается крышка устройства.
3. Теперь вам необходимо найти плату с прописанными данными об иммо. Если в вашем авто используется блок управления Январь версии 7.х, то обозначение схемы — 24С04.
4. Далее, у вас есть два варианта решения проблемы — вы либо устанавливаете новую схему, либо будет производить очистку старой. Чтобы выполнить очистку, вам потребуется компьютер или ноутбук с операционной системой Windows, а также соответствующей утилитой для очистки памяти. Программ в интернете множество, вы можете подобрать ПО под конкретную модель ЭБУ.
5. Следующим этапом будет выпайка схемы с помощью паяльника, а также установка новой платы. НУ или вы перепрошиваете схему, как угодно. Если речь идет о прошивке, то с помощью правильно настроенной утилиты вы сможете выполнить эту задачу буквально за несколько минут.
6. Когда процесс будет завершен, вам остается только впаять обратно новую плату и проверить работоспособность системы.

Как сделать все правильно и не допустить ошибок — узнайте из ролика ниже (автор — канал KV Avtoservis).

Подключив новую сигнализацию, часто сталкиваются с одной проблемой – не работает автозапуск. Сразу нужно проверить, все ли точки подключения задействованы. В последних моделях ВАЗ, таких как 2114, замок зажигания содержит три клеммы: стартер, питание, зажигание. Запутаться тут сложно, но мотор может включаться и глохнуть через 5 секунд. В действительности так работает штатная защита. Как с ней поступить, рассматривается дальше.

Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.

Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:

Установка сигнализации своими руками на ВАЗ 2114, 2115

Установка сигнализации на ВАЗ 2114 и на ВАЗ 2115

В нашем примере мы рассмотрим установку сигнализации модели Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

• Два – три диода марки 1N4001 на один Ампер
• Один диод 1N5401 на 3 Ампера
• Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Схема подключения

На этой схеме под обозначением Х2 значится шести контактный разъем. Его нужно подключить по приведенной выше схеме. Если же требуется установка дополнительного актуатора, то лучше использовать схему, приведенную в инструкции.

Теперь разберемся с подключением датчиков дверей. Для этого в разъёме с обозначением Х3 имеется специальный провод.

Врезка в провода

Рядом с водительской дверью прямо по полу походят два жгута проводов. В одном из них имеется кабель, идущий от стояночного тормоза и два провода к сигналам поворота. Второй жгут содержит кабель дверных концевиков. С них и нужно начинать подключение. Для этого снимается накладка порога вместе со щитком боковины. Они крепятся с помощью саморезных винтов, которые следует выкрутить. Сделав это можно увидеть жгут проводов, показанный на фото:

Этот жгут идет к торпедо. Нас интересует кабель концевиков дверей. В случае, если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевиков. А второй диод 1N4001, подключается, как показано на рисунке.

Одновременно от синих кабелей делают отводы, и протягивают шнуры к тому месту, где будет установлена сигнализация. А провод ручника разрезают, и в разрез впаивается диод 1N4001 катодом в сторону выключателя.

Подключение автозапуска

В моделях ВАЗ-2114 применяется замок зажигания имеющий три клеммы – 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма 30 соединяется с аккумулятором. При повороте ключа с этой клеммой замыкается голубой провод 15. Третья же клемма отвечает за стартер.

Как написано в инструкции, запитать сигнализацию вполне можно и с контакта 30, от которого делается отведение. А кабель из разъёма Х1, желтого цвета, подключают к 15-му разъёму.

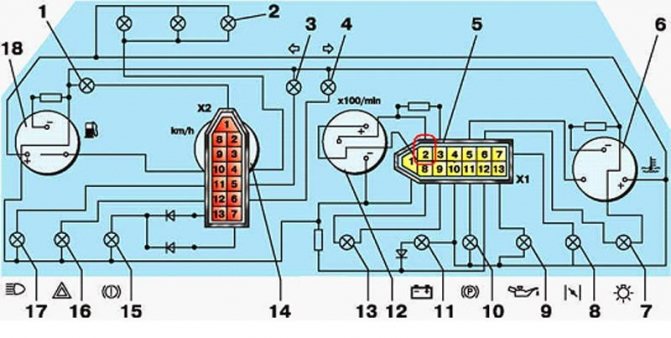

После всех проделанных действий остается подключение таходатчика. При этом совмещают рамочную антенну и считывающее устройство. Разъёма Х3 имеет выходящий провод серо-черного цвета. Его соединяют с тахометром как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подсоединяем «массу» от основного блока. Это из разъёма Х3 черный шнур.

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля

Дальше рассматривается, как правильно подключать сигналку на автомобилях семейства ВАЗ 2114. Будет реализовано: подключение к центральному замку, автозапуск, считывание состояния концевиков дверей. Для управления центральным замком завод ВАЗ выпускал модули БУБД. Если такой модуль отсутствует, задача упростится – подключать ЦЗ вы не будете. Это же относится к случаю, когда в двери водителя есть только переключатель, но не актуатор. Все таблицы, которые здесь приводятся, подходят для сигнализации Starline A91 Dialog, а чтобы настроить другую систему, воспользуйтесь инструкцией к ней.

Подключение автозапуска

Если сигнализация имеет функцию автозапуска, её возможно реализовать на «четырнадцатой». Замок зажигания этого автомобиля оснащён тремя клеммами:

• 15 – голубой провод;
• 30 – сиреневый кабель;
• 50 – провод красного цвета.

Для подключения сигнализации потребуется 30 разъём. К 15 контакту следует присоединить кабель, выходящий из клеммы Х1. Серо-чёрный провод из разъёма Х3 нужно подсоединить к тахометру. Таким образом сигналка сможет считывать обороты. Чёрный кабель клеммы Х1 подключается на массу. Красный провод от замка зажигания нужно разорвать. Также следует разрезать петлю, отвечающую за выбор трансмиссии, так как авто оснащено МКПП.

После проделанной работы следует выполнить настройку автозапуска, согласно инструкции к автосигнализации.

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
2. Х 8 и Х 7 — разъемы не задействованы.
3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

1. Красный — с «плюсом» замка зажигания.
2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
3. Черный — масса автомобиля.
4. Желтый — замок зажигания (подключение к син./черн.).
5. Серый — «плюс» аварийной сирены.
6. Синий/красный — «плюс» входа дверей.
7. Черный/красный — дополнительное реле блокировки.
8. Оранжевый/серый — датчик отрывания капота.
9. Оранжевый/белый — датчик открывания багажника.
10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
11. Х 2 — подключают активаторы открытия дверей;
12. Х 1 — замок зажигания (замкнут с красным проводом).

Подключение центрального замка

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей. При установке центрального замка понадобятся дополнительные детали, такие как:

• диод 1А — 3 шт.;
• диод 3А -1 шт.;
• диод 5А — 2 шт.

Врезка в провода

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Автозапуск

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Для подключения датчика тахометра его соединяют с проводом серо/черного цвета, выходящим из разъема Х 3. Подключают «массу» от основного блока, используя черный провод разъема Х 3.
