Как сделать шноркель на ниву своими руками

Преимущества и недостатки

Установка лифт-комплекта неоднозначно сказывается на ходовых качествах машины. К достоинствам этой разновидности тюнинга можно отнести:

• Увеличение дорожного просвета.
• Улучшение дизайна машины.
• Возможность установки колес большего размера и грязевой резины с крупными грунтозацепами.
• Улучшение проходимости на пересеченной местности.
• Уменьшения вероятности повреждения картера двигателя, выхлопной трубы или КПП.

Однако лифт подвески оказывает не только положительное влияние на характеристики Нивы Шевроле.

Изменение заводской конструкции проявляется в виде следующих недостатков:

• Увеличивается угол излома ШРУСов. Это уменьшает срок службы приводов.
• Поднимается центр тяжести. Машина ухудшает поведение на повороте и растет вероятность опрокидывания.
• Растет нагрузка на трансмиссию и ходовую. В результате детали быстрее изнашиваются.

Совет: лифт подвески улучшает проходимость по грунтовке и ухудшает поведение машины на скорости. Поэтому увеличивать дорожный просвет имеет смысл лишь при регулярной эксплуатации Нивы на грунтовке, в грязи или песке.

Виды шноркелей

Литература по выбору, установке и эксплуатации шноркелей выделяет несколько их разновидностей. При этом те из них, которые предназначены для снабжения силового агрегата кислородом под водой, в любом случае устанавливаются на автомобиль так, чтобы они могли брать для этого воздух с поверхности водоёма.

С технической точки зрения они представляют собой трубу воздухозаборника, вынесенную на верх машины. В некоторых случаях шноркель может питать мотор внедорожника с глубины до двух метров, что значительно расширяет возможности вашей Нивы при езде в экстремальных условиях.

В зависимости от того, в каких условиях владелец Нивы собирается её эксплуатируют, различают следующие разновидности этого воздухозаборника:

• «сафари». Этот вариант устройства предназначен для установки на внедорожники, эксплуатирующиеся в условиях пустыни или же в песчаной местности. Особенностью конструкции шноркеля является размещение верхней его части навстречу движению машины. Такой технический ход позволяет предотвратить проникновения внутрь силового отсека и двигателя песка из-за создающегося во время движения авто разрежения воздуха у воздухозаборника.
• «болотная». В этом случае моторы пыли не получают, но здесь как раз и требуется преодолевать водные преграды и увлажнённые участки дорог. Для этого верхнюю часть шноркеля разворачивают против движения машины, а подвод трубы к фильтру выполняется скрытно, для чего разрезается капот или же крыло. В результате устройство защищается от повреждений при движении от контакта с ветками деревьев, а также при заваливании набок.

Кроме того, стоит отметить, что существуют как самодельные шноркели, так и устройства промышленного производства. Так, например, если приобрести шноркель «стократ», то вам останется только установить его на вашу Ниву, так как он выпускается в уже готовом виде. Если же данный воздухозаборник вы собираетесь изготовить самостоятельно, придётся на это затратить дополнительные средства и время, но зато аксессуар будет полностью удовлетворять всем вашим запросам.

Технические характеристики шноркелей

Шноркели применяют для исключения гидроудара при погружении автомобиля в воду, а также для питания двигателя кислородом во время нахождения внедорожника в воде. Естественно, что для нормального выполнения данных функций воздухозаборник должен отвечать определённым требованиям

Обычно при его выборе обращают внимание на следующие характеристики:

• материал из которого изготовлено изделие;
• вид головки-насадки;
• диаметр основной трубы;
• варианты крепления.

Как сделать шноркель на Ниву своими руками.

Для начала необходимо подготовить материал. Это хомуты и трубки. Для создания более прочной конструкции лучше использовать металлические трубки диметром не менее 6 сантиметров. Нельзя забывать о верхней части. Она должна быть немного согнута по направлению к задней части автомобиля, чтобы во время движения брызги и капли дождя не попадали в систему. Так же к изделию привариваются дополнительные патрубки для возможности сброса атмосферного давления. Они устанавливаются в систему воздушного забора.

Обычно для создания готовой конструкции требуется 3 материала:

• гофра
• металл
• пластик

Можно использовать пластиковую гофру, чтобы немного сэкономить. Так же она будет проще монтироваться за счет своей гибкости. Основной ход работы заключается в следующем:

• подобрать необходимую длину гофры. Обычно потребуется не более 2 метров
• места соединений надежно зафиксировать при помощи хомутов
• проделываются отверстия в районе лобового стекла с водительской стороны для дальнейшего крепления гофры к стойке
• проделывается отверстие в капоте/крыле для выведения трубы
• конец трубки закрывается вентиляционной решеткой, после чего крайняя часть выгибается и фиксируется при помощи дополнительных кронштейнов.

Во время проведения работ все отверстия необходимо тщательно промазать герметиком и оклеить уплотнительной лентой чтобы не допустить возникновение коррозии.

Тюнинг багажника Нивы 2121

Обширное багажное отделение Нивы только на первый взгляд является преимуществом. Большой объем не дает абсолютно никаких функциональных возможностей, а ребро в нижней части багажника является и вовсе лишним элементом, который мешает погрузке. На более поздних модификациях оно отсутствует. Также мешает откидная полка, которая делит багажник на две части в поперечной плоскости.

А еще интересно: Нива шевроле установка кондиционера — Автожурнал MyDucato

Также можно пойти по стандартному пути и установить в багажник акустическую систему, ЖК-монитор или другой модный гаджет. Последний вариант является непрактичным, если автомобиль тюнингуется для условий тяжелопроходимого бездорожья.

Не помешает экспедиционный багажник на Ниву. Он позволит брать много вещей и экономить внутреннее пространство. Также станет гармоничным дополнением внедорожного стиля. Альтернативой станет установка дуги с фарами. Это позволит увеличить обзор водителю. Является полезным элементом при движении в условиях непогоды.

Виды шноркелей

Литература по выбору, установке и эксплуатации шноркелей выделяет несколько их разновидностей. При этом те из них, которые предназначены для снабжения силового агрегата кислородом под водой, в любом случае устанавливаются на автомобиль так, чтобы они могли брать для этого воздух с поверхности водоёма.

С технической точки зрения они представляют собой трубу воздухозаборника, вынесенную на верх машины. В некоторых случаях шноркель может питать мотор внедорожника с глубины до двух метров, что значительно расширяет возможности вашей Нивы при езде в экстремальных условиях.

В зависимости от того, в каких условиях владелец Нивы собирается её эксплуатируют, различают следующие разновидности этого воздухозаборника:

• «сафари». Этот вариант устройства предназначен для установки на внедорожники, эксплуатирующиеся в условиях пустыни или же в песчаной местности. Особенностью конструкции шноркеля является размещение верхней его части навстречу движению машины. Такой технический ход позволяет предотвратить проникновения внутрь силового отсека и двигателя песка из-за создающегося во время движения авто разрежения воздуха у воздухозаборника.
• «болотная». В этом случае моторы пыли не получают, но здесь как раз и требуется преодолевать водные преграды и увлажнённые участки дорог. Для этого верхнюю часть шноркеля разворачивают против движения машины, а подвод трубы к фильтру выполняется скрытно, для чего разрезается капот или же крыло. В результате устройство защищается от повреждений при движении от контакта с ветками деревьев, а также при заваливании набок.

Кроме того, стоит отметить, что существуют как самодельные шноркели, так и устройства промышленного производства. Так, например, если приобрести шноркель «стократ», то вам останется только установить его на вашу Ниву, так как он выпускается в уже готовом виде. Если же данный воздухозаборник вы собираетесь изготовить самостоятельно, придётся на это затратить дополнительные средства и время, но зато аксессуар будет полностью удовлетворять всем вашим запросам.

Технические характеристики шноркелей

Шноркели применяют для исключения гидроудара при погружении автомобиля в воду, а также для питания двигателя кислородом во время нахождения внедорожника в воде. Естественно, что для нормального выполнения данных функций воздухозаборник должен отвечать определённым требованиям

Обычно при его выборе обращают внимание на следующие характеристики:

• материал из которого изготовлено изделие;
• вид головки-насадки;
• диаметр основной трубы;
• варианты крепления.

Самые современные шноркели изготовляются из металла, которым обычно является алюминий и сталь. Они прочны и долговечны, что позволяет эксплуатировать выполненный из них воздухозаборник длительное время без замены. Кроме того, часто описываемый аксессуар выполняется из полимеров, например из полиуретана и ABS (инженерного пластика).

Что касается верхней головной насадки, то она выполняется в виде «гусака» или «циклона». Наибольшей популярностью пользуются поворотные насадки шноркелей, позволяющие развернуть, в случае необходимости, входное отверстие воздухозаборника в нужном направлении. Если же использовать неповоротные модели, придётся заранее решить, в каком направлении по ходу движения автомобиля они будут расположены.

Шноркель своими руками на УАЗ

Если у вас есть УАЗ «Патриот», монтаж шноркеля будет выглядеть так:

1. Собираем комплект деталей для создания и монтажа шноркеля — резиновые уголки, гофр, металлические или пластиковые трубы толщиной 3 мм и диаметром 70–75 мм, крепёжные элементы.
2. Сгибаем под нужными углами вертикальную и горизонтальную трубки.
3. Пластиковые трубки достаточно соединить резиновыми уголками.
4. Наружную горизонтальную часть шноркеля длиной 45 см прикрепляем хомутами и самодельными изогнутыми кронштейнами из алюминиевой полосы 2мм к крылу УАЗа.
5. Вертикальную часть шноркеля длиной 95 см закрепляем сверху на приваренный уголок двумя болтами, а снизу — на три болта лобового стекла. В этот же уголок можно вывести антенну рации.
6. Подкапотную (внутреннюю) часть горизонтальной трубки длиной 45 см состыковываем с воздушным фильтром через гофр. Чтобы соединение было полностью герметичным, вход воздушного фильтра повторно приваривается.
7. Чтобы прикрепить шноркель на машину, следует вывести внутреннюю трубу через отверстие слева от аккумулятора в стенке отсека двигателя и состыковать с наружной горизонтальной трубой резиновым уголком. Все места состыковок тщательно заделать герметиком.

Шноркель каждый устанавливает на свой транспорт исходя из жизненной необходимости, финансовых возможностей и амбиций. Он необходим, если вы часто вынуждены ездить по бездорожью, в том числе пересекать водоёмы. Именно благодаря шноркелю в двигатель никогда не попадёт вода, мелкие камни и грязь. После монтажа системы защиты мотора может немного повыситься уровень шума и расход топлива. Также следует обеспечить защиту электронной системы автомобиля от влаги. Если вы не уверены в своих силах — покупайте фирменный девайс. Сделанный своими руками, шноркель может стать уникальной частью автомобиля и придать внедорожнику стильный и мощный вид.

06.11.2013 ПОЛЕЗНЫЕ СОВЕТЫ Установка шноркеля на ВАЗ 21213 НИВА.

Нам часто задают вопрос – как установить шноркель на автомобиль ВАЗ 21213, 21214, 2131, НИВА. Этой статьёй мы попытаемся объяснить, как установить шноркель на НИВУ. И мы надеемся, что те клиенты которые уже купили в нашем магазине www.OffRoadRunner.ru шноркели для автомобиля ВАЗ 21213, 21214, 2131, НИВА найдут полезную информацию для себя, а те потенциальные клиенты, которые сомневаются в покупки шноркеля для автомобиля ВАЗ 21213, 21214, 2131, НИВА, прочитав статью, поймут, что в этом нет ничего сложного и купят у нас шноркель для автомобиля ВАЗ 21213, 21214, 2131, НИВА.

Попробуем пошагово всё объяснить.

1. Нужно наклеить молярный скотч так как показано на фотографиях. Нам это нужно для того, что бы шноркель не оцарапал лакокрасочное покрытие автомобиля ВАЗ 21213, 21214, 2131, НИВА и для того, что бы в дальнейшем наносить карандашом или маркером линии, по которым мы будем отрезать капот.

2

Очень важно выставить капот и замок капота, так что бы зазоры между кузовом и капотом были одинаковые, а так же что бы при закрытии капота автомобиля ВАЗ 21213, 21214, 2131, НИВА капот не смещался в сторону

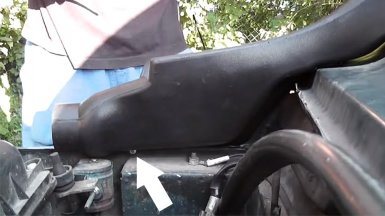

3. Далее прикладываем шноркель и намечаем места, где будут отверстия под саморезы в крыле автомобиля ВАЗ 21213, 21214, 2131, НИВА, этими саморезами мы и будем крепить шноркель к автомобилю. Сверлим отверстия.

4. Прикладываем шноркель к автомобилю ВАЗ 21213, 21214, 2131, НИВА отмечаем на шноркеле отверстия под саморезы, через отверстия в крыле, это удобно делать любым более тонким саморезом. Т.е через отверстия в крыле можно нацарапать те места, где будут отверстия в шноркеле автомобиля ВАЗ 21213, 21214, 2131, НИВА

5. Сверлим отверстия в шноркеле для автомобиля ВАЗ 21213, 21214, 2131, НИВА

6. Прикладываем шноркель автомобиля ВАЗ 21213, 21214, 2131, НИВА к крылу и прикручиваем к автомобилю саморезами.

7. Далее когда шноркель установлен, на той части скотча, которая приклеена к кузову справа и ниже лобового стекла, отмечаем карандашом или маркером линию края шноркеля, это нам понадобится, для того, что бы на капоте отметить линию, по которой мы будем резать капот по его верхней части.

8. На правое крыло автомобиля ВАЗ 21213, 21214, 2131, НИВА под шноркелем клеем еще молярный скотч, прикладывая длинную линейку к той части шноркеля что остаётся снаружи капота. проводим линию по молярному скотчу на крыле, это нам нужно будет для того, что бы получить линию отреза капота, на правой (по ходу двихения автомобиля ВАЗ 21213, 21214, 2131, НИВА) вертикальной части крыла.

9. Снимаем шноркель и закрывая капот прикладываем к нему лекало, которое вы получаете при покупке шноркеля для автомобиля ВАЗ 21213, 21214, 2131, НИВА, ориентируя его по тем линиям, что вы отметили до этого. ​10. Режем капот по отмеченным линиям на малярном скотче, стараясь делать это как можно аккуратнее.

11. Открываем капот и на место отреза на капоте наносим слой краски, это нам нужно для того что бы капот ВАЗ 21213, 21214, 2131, НИВА не ржавел, этого делать не обязательно, если Вы купили у нас стеклопластиковый капот для автомобиля ВАЗ 21213, 21214, 2131, НИВА.

12. Одеваем на кромку капота уплотнитель.

13. Ставим на место шноркель прикручивая его к крылу автомобиля ВАЗ 21213, 21214, 2131, НИВА, для того что бы шноркель держался прочнее, на ту часть, что прилегает к крыше автомобиля ВАЗ 21213, 21214, 2131, НИВА можно на шноркель перед установкой нанести пару капель полиуретанового герметика.

14. После этого вам остаётся только присоединить сам шноркель автомобиля ВАЗ 21213, 21214, 2131, НИВА к корзине воздушного фильтра, но это мы опишем уже в следующей статье.

Руководства и советы по ремонту автомобилей Шевроле

И так пришло время поставить шноркель. в моем отчете представлено два вида шноркелей — около полутора лет ездил с мини-сан-тех-шноркелем выведенным в подкапотное пространство повыше и вот сейчас дошли руки поставить лежащий все это время на антресоли шнорк от ф-дизайна.

Вывод воздухозабора в подкапотном пространстве:

в) в манжету вставляем уголок из сан-тех трубы диаметром 50 и с углом 45 градусов и заворачиваем его на верх, в уголок вставляем обрезанную сан-тех трубу так же на 50 (она нужна чтобы на нее насадить гофру).

г) далее разворачиваем снятый низ корпуса воздушного фильтра на 180 градусов по сравнению со стоковым (первоначальным) вариантом и прикручиваем его к кузову посредством трех обычных мебельных уголков, саморезов ввернутых в пластиковый корпус фильтра и трех болтов с широкими шайбами. все садится очень просто, плотно и надежно. как писал выше 1,5 года уже так катал и практика показала, что демпфирующие резинки не нужны.

Всё. такого вывода воздухозабора достаточно, чтобы уже явно и сразу не хапнуть воды. 50й трубы достаточно чтобы машина дышала. минусом подкапоного шноркеля является то, что машина дышит горячим воздухом, а во время преодоления бродов, когда горячая машина попадает в воду, то появляется много пара и дрыгатель в результате дышит этим паром и тяга при этом весьма существенно падает.

Вывод воздухозабора на крышу

а) би-металлическая коронка для металла на 54мм с держателем под дрель. как показала практика —классная вещь!

в) в инструкции по установке от ф-дизайна и описаниях инсталляции в инете все почему-то прикручивают шнорк на болты. т.е. в случае необходимости снятия шнорка (из-за поломки или иного), нужно будет как минимум снимать пластиковые подкрылки и корячиться с ключем откручивая болты. меня такая ситуация не устраивает и потому я решил посадить шнорк на длинные саморезы. как показала практика после установки — держат надежно, а разболтает или вырвет — заменю на большего диаметра или уже поставлю на болты.

Крепление на саморезах.

г) и так, для установки сначала прикладываем шнорк к крылу и крыше и смотрим как он будет становиться. обводим контуры прилегания. далее берем шнорк, засверливаем под саморезы и делаем с него трафарет. прикладываем трафарет на ранее отмеченные контуры на крыле и отмечаем отверстия.

Снимаем аккумулятор, снимаем колесо (для удобства), снимаем крыло (см. камасутру по съему крыла, без съема крыла тут не обойтись), размечаем центр отверстия, засверливаем сначала сверлом на 5мм отверстие в моторном отсеке за аккумулятором, затем вставляем коронку и начинаем сверлить. тут надо отметить, что сверлить придется поначалу только частью коронки — она будет проходить аккурат по изгибу усилителя на моторном отсеке. я поначалу думал получится не получится, думал помочь болгаркой вырезать треугольник, но потом решил попробовать коронкой и… влет, за две-три минуты просверлил оба отверстия)) я ж афигел от такой возможности коронки — это она сверлила только краем, приходилось держать дергающуюся дрель, но она просверлила влет и ненапрягаясь! обрабатываем края напильником.

з) в уплотнительное кольцо в моторном отсеке, чуть намылив места сопряжения вставляем уголок из сан-тех 50й трубы на 75 градусов, разворачиваем его в сторону зеркала и из моторного отсека сажаем на него гофру воздухозабора схватив в месте соединения хомутом.

соединения в моторном отсеке с аккумулятором

и) далее, вставляем уголок на 75 градусов из сан-тех трубы на 50 помощью подмыливания в уплотнительное кольцо в крыле, прикладываем крыло на целевое место, заглядываем под крыло, выравниваем расположение уголков друг относительно друга и отмеряем необходимую длину соединяющей их 50й сан-тех трубы, с помощью подмыливания внедряем ее в уголки.

л) далее, на верхнюю часть шноркеля наклеиваем двухсторонний скот примерно распределяя его по площади для надежности соединения

Монтаж на Ниву

Вся система собирается из двух частей, которые, в свою очередь, также собираются из составных элементов.

Первая часть — подкапотная

Процесс выглядит следующим образом:

1. Снимаем воздушный фильтр;
2. Отсоединяем от него штатный наконечник забора холодного воздуха;
3. Ставим вместо него уплотнительную муфту (внутренний и внешний диаметры подбираются опытным путём, но муфта должна быть такой, чтобы для установки её в фильтр нужно было приложить усилие).
4. Прокладываем гофрированную трубку таким образом, чтобы один конец мог войти в муфту воздушного фильтра, второй был в районе аккумулятора под левой стойкой кабины.
5. Устанавливаем воздушный фильтр на место, подсоединяя все ранее отпущенные контакты.

На этом подкапотная подготовка закончена. Трубка может иметь небольшой запас.

Монтаж внешней выводящей трубки и входного отверстия

Наружную трубку будем располагать вдоль одной из стоек кабины. Где именно — зависит от того, как легла трубка под капотом. У обычной Нивы наружная часть шноркеля располагается со стороны переднего пассажира, у Нивы Шевроле может быть и возле левой стойки. Примеряем трубку, попутно решая, чем её крепить. Это могут быть саморезы, клей или герметик

Примеряя, особое внимание уделяем выходному отверстию. Нужно решить, как, а главное, куда оно будет направлено

Не допускается оставлять открытое отверстие, направленное вертикально вверх. Первый же сильный ливень приведёт к капитальному ремонту движка.

Если крепить будем с помощью саморезов, оклеиваем стойку малярным скотчем, отмечаем маркером точки крепления и сверлом на 4 мм делаем отверстия.

Соединение обеих частей

Расположение трубок укажет нам, где будет отверстие: в крышке капота, в верхней прокладке между ней и лобовым стеклом или же в боковой части — на крыле. Наклеиваем малярный скотч на будущее место и изображаем на нём круг диаметром 62 мм (чуть больше внешней трубки). Если место получается далеко от ближайшего края — например, в середине крыла — можно воспользоваться оригинальным решением и высверлить его.

Вырезать круг можно и дрелью

Края круга обрабатываем «Антикором» против появления ржавчины. Заправляем нашу внешнюю трубу, заполняя полости вокруг герметиком. Далее под капотом вставляем одну трубу в другую, для плотной фиксации используем либо уплотнительные кольца, либо герметик. Шноркель готов.

Варианты конструктивных решений для верхнего отверстия шноркеля

Как направить верхнее отверстие, каждый мастер может решить сам. Приведём несколько примеров:

• повернуть трубку и направить её вдоль рейлингов на крыше (если последние есть);
• можно установить с выводом на крышу кабины (направление сверху вниз с небольшим зазором для доступа воздуха);
• надеть «грибок» с выхлопной трубы трактора (единственный вариант, когда трубку можно оставить направленной вверх);
• изогнуть и направить вперёд по ходу движения (этот вариант потребует закрепления на отверстии дополнительной решётки).

Это интересно: Chevrolet Corvette «заговорил» с немецким акцентом

Последний вариант имеет одно несомненное достоинство — струя ветра, образующаяся при движении машины, будет направлена на двигатель. Но в таком случае стоит подумать о надёжном креплении решётки. В случае металлической трубки можно прибегнуть к сварке.

Так может выглядеть окончательный вариант

Установка шноркеля на Lada 4×4 (комплект)

Если снимать шноркель не собираетесь, тогда рекомендуется рассматривать готовые комплекты. Расскажем про установку одной из популярных моделей.

Нижнее крепление шноркеля:

1. Край капота обклеиваем малярным скотчем. Прикладываешь шноркель к капоту, и отмечаем линии среза;
2. Срезаем часть капота болгаркой. Края обрабатываем напильником.

1. Покрываем края антикором. Одеваем на срезанный край уплотнитель дверей от «классики»;
2. Делаем отверстие в крыле, используя дрель. Закрепляем шноркель при помощи самореза. Под шноркелем обрабатываем антикором.

Верхнее крепление шноркеля:

Вариант №1: Закрепить шноркель на герметик к стойке лобового стекла или крыше;
Вариант №2: Крепим шноркель к крыше при помощи болтов и гаек, делая отверстия в потолке;
Вариант №3: Закрепить шноркель к рейлингам на крыше (см. фото).

Гофру шноркеля закрепляем хомутами. В случае необходимости наращиваем диаметр патрубка на корпусе воздушного фильтра термолентой.

Как поставить готовый комплект шноркеля, также показано на видео:

На этом тюнинг Lada 4×4 можно считать законченным. А как считаете вы, какой шноркель на ВАЗ 2121 лучше поставить? Оставляйте отзывы по эксплуатации этого аксессуара. Кстати, чтобы наверняка преодолеть водную преграду рекомендуется переместить генератор чуть выше и сделать лифт Lada 4×4.

Лифт передней подвески

Для увеличения дорожного просвета нужно выполнить следующие действия:

• Поддомкратить машину.
• Снять переднее колесо.
• Подставить второй домкрат под шаровую опору и поднять так, чтобы нагрузить пружину.
• Установить приспособление для стяжки.

Совет: стянуть деталь скрутками из стальной проволоки. Однако такой способ опасен. Стяжка может раскрутиться или лопнуть, после чего пружина резко распрямится и может нанести травмы или повредить крыло.

• Ослабить кронштейн амортизатора.
• Открутить крепления стабилизатора и шаровых опор, затем извлечь детали.
• Демонтировать пружину.
• Опустить домкрат под рычагом.
• Отвести ступицу в сторону.
• Снять чашку.
• Установить шайбы-проставки.
• Закрепить чашку и пружину.
• Поддомкратить рычаг.
• Закрепить ступицу, стабилизатор и шаровые опоры.
• Прикрутить амортизатор.
• Установить колесо.
• Повторить действия с другой стороны передней подвески.

На этом первая часть процедуры закончена.

Установка шноркеля на Шевроле Ниву.

Покупая готовый элемент так же следует учитывать особенности его монтажа. Обычно воздуховод поставляется в комплектации, как на рисунке ниже:

Монтаж производиться у левой стойки, с водительской стороны. Чтобы произвести правильный монтаж и проделать необходимые отверстия может понадобиться:

• лобзик
• герметик
• скотч
• маркер
• дрель
• сверла на 4 и на 10 мм

Порядок установки включает в себя несколько простых действий:

1. Необходимо приподнять авто при помощи домкрата
2. снимается подкрылок, защита. Отсоединяется воздушный фильтр
3. определяется место надреза. Его нужно очистить и оклеить скотчем
4. на крыло наноситься специальная разметка в виде трафарета. Нужно приложить ее к кузову и проделать отверстие как указано на схеме
5. После этого патрубок подсоединяется к воздушному фильтру и заправляется в отверстие
6. подготавливаются отверстия в стойке. Нужно как и в предыдущем случае оклеить место сверления скотчем
7. устанавливается воздухозаборник

Если работы проделаны правильно, то можно наслаждаться передвижением по бездорожью

Виды шноркелей

Литература по выбору, установке и эксплуатации шноркелей выделяет несколько их разновидностей. При этом те из них, которые предназначены для снабжения силового агрегата кислородом под водой, в любом случае устанавливаются на автомобиль так, чтобы они могли брать для этого воздух с поверхности водоёма.

С технической точки зрения они представляют собой трубу воздухозаборника, вынесенную на верх машины. В некоторых случаях шноркель может питать мотор внедорожника с глубины до двух метров, что значительно расширяет возможности вашей Нивы при езде в экстремальных условиях.

В зависимости от того, в каких условиях владелец Нивы собирается её эксплуатируют, различают следующие разновидности этого воздухозаборника:

• «сафари». Этот вариант устройства предназначен для установки на внедорожники, эксплуатирующиеся в условиях пустыни или же в песчаной местности. Особенностью конструкции шноркеля является размещение верхней его части навстречу движению машины. Такой технический ход позволяет предотвратить проникновения внутрь силового отсека и двигателя песка из-за создающегося во время движения авто разрежения воздуха у воздухозаборника.
• «болотная». В этом случае моторы пыли не получают, но здесь как раз и требуется преодолевать водные преграды и увлажнённые участки дорог. Для этого верхнюю часть шноркеля разворачивают против движения машины, а подвод трубы к фильтру выполняется скрытно, для чего разрезается капот или же крыло. В результате устройство защищается от повреждений при движении от контакта с ветками деревьев, а также при заваливании набок.

Кроме того, стоит отметить, что существуют как самодельные шноркели, так и устройства промышленного производства. Так, например, если приобрести шноркель «стократ», то вам останется только установить его на вашу Ниву, так как он выпускается в уже готовом виде. Если же данный воздухозаборник вы собираетесь изготовить самостоятельно, придётся на это затратить дополнительные средства и время, но зато аксессуар будет полностью удовлетворять всем вашим запросам.

Технические характеристики шноркелей

Шноркели применяют для исключения гидроудара при погружении автомобиля в воду, а также для питания двигателя кислородом во время нахождения внедорожника в воде. Естественно, что для нормального выполнения данных функций воздухозаборник должен отвечать определённым требованиям

Обычно при его выборе обращают внимание на следующие характеристики:

• материал из которого изготовлено изделие;
• вид головки-насадки;
• диаметр основной трубы;
• варианты крепления.

Самые современные шноркели изготовляются из металла, которым обычно является алюминий и сталь. Они прочны и долговечны, что позволяет эксплуатировать выполненный из них воздухозаборник длительное время без замены. Кроме того, часто описываемый аксессуар выполняется из полимеров, например из полиуретана и ABS (инженерного пластика).

Что касается верхней головной насадки, то она выполняется в виде «гусака» или «циклона». Наибольшей популярностью пользуются поворотные насадки шноркелей, позволяющие развернуть, в случае необходимости, входное отверстие воздухозаборника в нужном направлении. Если же использовать неповоротные модели, придётся заранее решить, в каком направлении по ходу движения автомобиля они будут расположены.

Так как через главную трубу воздуховода будет прокачиваться основной объём воздуха, на её подбор стоит обратить особое внимание. Так для питания двигателя Нивы будет достаточно устройства диаметром 50-60 миллиметров

Если же на неё установлен форсированный силовой агрегат, понадобиться труба диаметром уже 70-75 миллиметров.

Крепление устройства обычно выполняется с помощью специальных кронштейнов, а также болтов М6 с подкладными гайками. Кронштейны и зажимы выполняются из металла или прочного пластика. Оптимальным их выбором станет использование тех моделей, которые имеют прорезиненные соединения и антикоррозийное покрытие. Кроме того, существуют нюансы монтажа шноркелей в зависимости от того, для обслуживания каких двигателей они предназначены: бензиновых или дизелей.
