Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

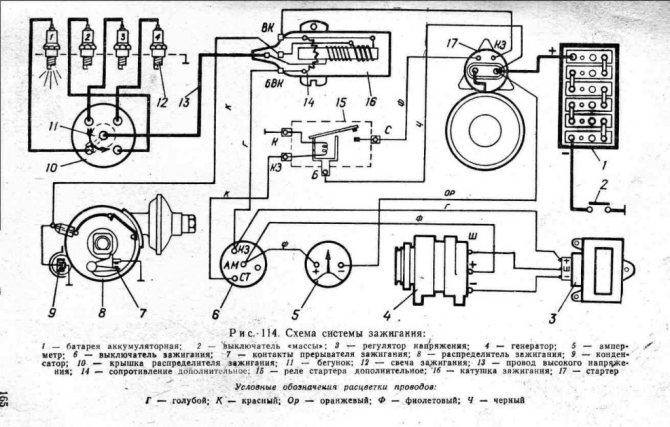

Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом. В результате:

В результате:

1. Двигатель начинает устойчиво работать на всех режимах;
2. Улучшается пуск «на холодную»;
3. Нормализуется расход топлива;
4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

• В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
• В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений

Читать дальше: Стоимость обслуживания опель астра

Этапы проведения капитального ремонта 417-го двигателя

Операции по капремонту силового агрегата проводятся в определенной последовательности:

• диагностика машины с целью выявления дефекта;
• снятие двигателя с автомобиля;
• промывка и очищение деталей, узлов;
• анализ поломок;
• замена деталей, имеющих необратимые поломки, на новые запчасти;
• установка двигателя на прежнее место.

Диагностика относится к наиболее ответственному трудоемкому процессу. Чем точнее будет поставлен диагноз, тем быстрее и качественнее будет произведен ремонт двигателя. По окончании ремонта карбюраторного двигателя 417 УАЗ, проводятся обязательные регулировки следующих узлов:

1. Прерыватель зажигания. При этом регулируется его положение и выставляется определенный угол.
2. Количество оборотов коленчатого вала в режиме холостого хода.
3. Уровень токсичности выбросов.

Система зажигания УАЗ-31512 | Автолюбители

Датчик-распределитель зажигания

1 – корпус;2 – грузик центробежного регулятора;3 – винт крепления подшипника;4 – вакуумный регулятор;5 – пружина вакуумного регулятора;6 – диафрагма;7 – штуцер;8 – магнитопровод ротора;9 – постоянный магнит ротора;10 – ротор;11 – крышка;12 – помехоподавительный резистор;13 – выводы;14 – центральный контакт;15 – бегунок;16 – фильц;17 – винт крепления ротора;18 – обмотка статора;19 – винт крепления статора;20 – статор;21 – магнитопровод обмотки статора;22 – опора статора;23 – подшипник;24 – пружина грузика;25 – упорные шайбы;26 – втулка;27 – валик;28 – пластина октан-корректора;29 – шайба;30 – пружинное кольцо;31 – штифт;32 – муфта привода.

Описание конструкции

Система зажигания – бесконтактная. Она состоит из датчика-распределителя, коммутатора, катушки зажигания, свечей зажигания, добавочного сопротивления, аварийного вибратора, проводов высокого и низкого напряжения.

Датчик-распределитель зажигания (тип 3706) – бесконтактный, с генератором управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания. Датчик- распределитель выполняет две функции: задает момент искрообразования в зависимости от частоты вращения коленчатого вала, нагрузки на двигатель и распределяет импульсы высокого напряжения по свечам зажигания в соответствии с порядком работы цилиндров. Для этого служит бегунок установленный на валу датчика-распределителя. В бегунке находится помехоподавительный резистор.

Коммутатор (13.3734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания (Б116).

Техническая характеристика системы зажигания

Порядок работы цилиндров1–2–4–3Направление вращения ротора датчика-распределителяпротив часовой стрелкиУгол опережения зажигания, град:центробежный регулятор15–18вакуумный регулятор8–10Свечи зажиганияА11 или А14МИскровой зазор между электродами свечи, мм0,85–1,0Сопротивление бегунка, кОм5–8Сопротивление наконечника, кОм4–7Сопротивление центрального контакта крышки*, кОм8–13Сопротивление обмотки статора, кОм0,4-0,45

* На части датчиков-распределителей вместо резистора установлен угольный контакт.

Катушка зажигания представляет собой высоковольтный трансформатор. Первичная обмотка — низкого напряжения, вторичная — высокого. Обмотки помещены в герметичный металлический корпус, заполненный маслом.

Аварийный вибратор позволяет доехать до места ремонта с неисправным коммутатором или поврежденной обмоткой статора датчика-распределителя зажигания.

Для включения аварийного вибратора в работу присоединяем наконечник провода, подключенного к выводу «КЗ»коммутатора, к контактному выводу вибратора.

Так же смотрите интересные статьи:

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Тюнинг

Карбюраторные силовые агрегаты редко подвергаются тюнингу, связанному с увеличением их мощности. Связано это с тем, что ее существенное увеличение возможно только при замене карбюраторной системы питания на инжекторную (распределенный впрыск).

Стоимость такой переделки соизмерима с приобретением и установкой инжекторного мотора УМЗ 421, который в дальнейшем и подвергают тюнингу.

Однако двигатель УМЗ 417 можно подвергнуть несложной переделке, которая позволит незначительно поднять его мощность. Для этого необходимо:

1. Осуществить балансировку цилиндро-поршневой группы;
2. Увеличить степень сжатия в цилиндрах до 9,2, отфрезеровав головку блока цилиндров до высоты 95 мм.
3. Заменить штатный распределительный вал на узкофазный «ОКБ Двигатель».
4. Проточить выпускные каналы до 39 мм и установить соответствующие клапаны ГРМ.
5. Заменить выпускной коллектор на коллектор от 421 мотора.
6. Поменять выпускную трубу на трубу диаметром 51 мм.

После выполнения перечисленных операций мощность двигателя увеличится до 100 л. с.

Поднять мощность силового агрегата еще примерно на 10 л. с. можно, если дополнительно:

• отшлифовать камеры сгорания до получения зеркальной поверхности;
• облегчить тяжелую поршневую группу и коленчатый вал с последующей их балансировкой.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
3. После этого происходит распределение и подача разряда на ту или иную свечу.
4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

• 417.10 – считается базовым вариантом, степень сжатия 7, эксплуатируется на бензине А-76, удовлетворяет нормам Евро-1, характеристики 172 Нм и 92 л. с.;
• 4175.10 – адаптирован под сцепление ГАЗ Газель, степень сжатия 8,2, поэтому используется топливо АИ-92, соответствует Евро-3, характеристики 182,5 Нм и 98 л. с.;
• 4178.10-03 – установка движков только на старый модельный ряд УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., ГУР;
• 4178.10-01 – только для старого модельного ряда УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., 254 мм рычажное сцепление;
• 4178.10-52 – исключительно для ранних моделей УАЗ, степень сжатия 8,2, Евро-1, характеристики 180 Нм и 98 л. с., 240 мм диафрагменное сцепление;
• 4178.10-10 – после выхода версии УМЗ 421 используется ГБЦ от этого мотора, в которой увеличен диаметр клапанов до 39 мм, помпа смещена на блок, вместо набивки в ней стоит нормальный сальник;
• 4179.10 – рекомендовано для спецмашин Минобороны, Евро-1, степень сжатия 7,0, характеристики 171,6 Нм и 92 л. с., пусковой подогреватель, диафрагменное или рычажное сцепление.

Модификации 417 двигателя

Поскольку силовая установка неоднократно дорабатывалась и усовершенствовалась, за тридцать лет выпуска разработаны модификаций мотора.

Модификации мотора с карбюратором (417…):

Кроме того, на основе УМЗ-417 выпущен мотор с использованием инжектора УМЗ-420. Однако, модификация не получила распространения, вместо неё прижился карбюраторный вариант УМЗ-421. Так же можете прочитать про Какие амортизаторы лучше поставить на УАЗ Патриот.

Блог про Уаз

На неработающем двигателе УМЗ-421 установочный угол опережения зажигания в конце сжатия в первом цилиндре должен быть 5 градусов до верхней мертвой точки. При этом вторая метка на демпферной части шкива коленчатого вала двигателя должна находиться напротив ребра-указателя крышки распределительных шестерен.

Установка угла опережения зажигания на двигателе УМЗ-421.

— снять крышку датчика-распределителя; — вывернуть свечу зажигания первого цилиндра; — закрыть пальцем отверстие для свечи первого цилиндра; — повернуть коленчатый вал двигателя до начала выхода воздуха из-под пальца

Это произойдет в начале такта сжатия; — убедившись, что сжатие началось, осторожно поворачивая вал двигателя, совместить отверстие на шкиве коленчатого со штифтом на крышке распределительных шестерен; — убедившись, что электрод бегунка установлен против вывода на крышке, помеченного цифрой «1», вывод для провода зажигания свечи первого цилиндра, затянуть болты, чтобы указатель октан-корректора датчика-распределителя совпал со средним делением октан-корректора; — ослабить болт крепления пластин октан-корректора к корпусу датчика-распределителя; — придерживая пальцем на бегунок против его вращения, для выбора зазоров в приводе, медленно повернуть корпус до совмещения метки на роторе и острия стрелки на статоре датчика-распределителя; — затянуть болт крепления пластины октан-корректора к корпусу датчика-распределителя и установить крышку датчика-распределителя на место; — установить высоковольтные провода в крышку датчика-распределителя в соответствии с порядком работы цилиндров 1-2-4-3, считая против часовой стрелки

После каждой установки угла опережения зажигания проверить точность установки зажигания, прослушивая двигатель при движении автомобиля. Для этого :

— прогреть двигатель до температуры 60-90 градусов, двигаясь на прямой передаче по ровной дороге со скоростью 20-40 км/час; — дать автомобилю разгон, резко, до отказа, нажав на педаль дроссельных заслонок; — если при этом будет прослушиваться незначительная и кратковременная детонация, то установка момента зажигания сделана правильно; — при сильной детонации повернуть корпус датчика-распределителя на одно деление шкалы октан- корректора против часовой стрелки, каждое деление шкалы соответствует повороту коленчатого вала на угол 4 градуса; — при полном отсутствии детонации повернуть корпус датчика-распределителя на одно деление по часовой стрелке.

После корректировки момента зажигания проверить его правильность, прослушивая двигатель при движении автомобиля. Необходимо зажигание отрегулировать так, чтобы при большой нагрузке двигателя прослушивалась лишь легкая детонация. При раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока и могут прогореть клапаны и поршни. При позднем зажигании резко растет расход топлива и двигатель перегревается.

Точная установка зажигания с помощью стробоскопа.

Более точная установка угла опережения зажигания производится с помощью стробоскопа. Для этого следует:

— присоединить датчик стробоскопа к проводу высокого напряжения свечи первого цилиндра; — завести и прогреть двигатель; — проверить двигатель и при необходимости отрегулировать частоту вращения коленчатого вала на холостом ходу в пределах 700-750 оборотов в минуту; — включить стробоскоп и направить его на ребро-указатель на крышке распределительных шестерен, при этом должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

При правильно установленном зажигании напротив ребра-указателя должна находится зона между первой и второй метками шкива-демпфера. Если положение ребра-указателя и меток не соответствует указанному, то необходимо ослабить болт крепления датчика-распределителя к корпусу привода и при работающем двигателе и включенном стробоскопе поворачивать корпус датчика-распределителя до оптимального положения ребра-указателя и меток.

источник

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
3. После этого происходит распределение и подача разряда на ту или иную свечу.
4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

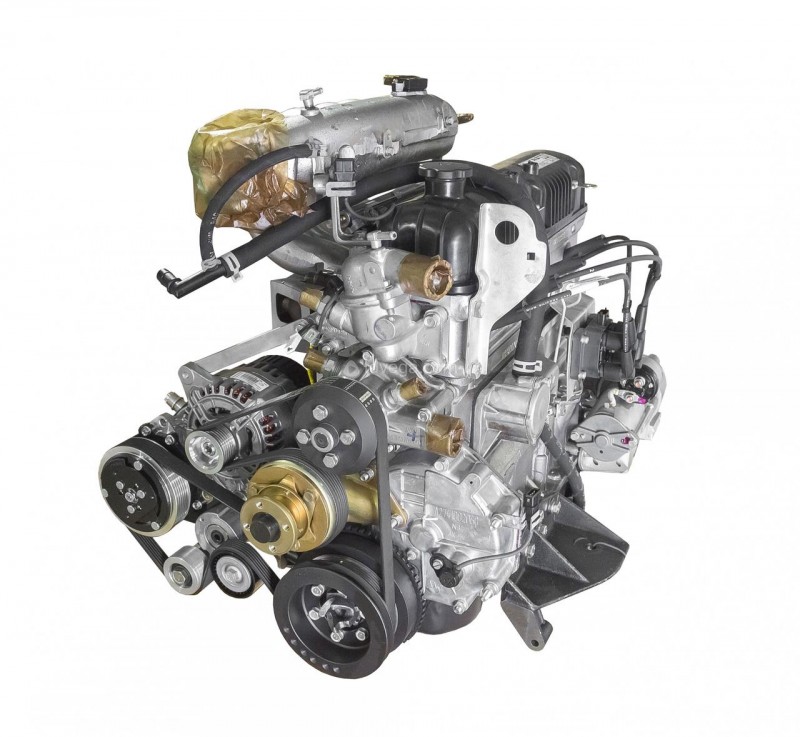

Характеристики 417 двигатель УАЗ

Базой для силовой установки УАЗ 417 послужил 414 мотор, выпускавшийся до этого. В сравнении и предшественником, агрегат получил новую головку остова цилиндров, увеличенную степень сжатия. Что касается газораспределения, то появился новый распределительный вал и клапана впуска (сечение стало больше). Головка остова получила округлённый профиль выводных каналов под механизм образования смеси с двумя камерами.

417 двигатель УАЗ характеристики:

Силовая установка имеет некоторые особенности, не характерные для моторов такого типа, к особенностям относят:

• Уплотнение гильз в остове резиновыми, а не медными кольцами;
• Первые моторы выпускались без рёбер жёсткости, позже появилось 4 ребра;
• Подача и забор жидкости охлаждения из головки остова;
• Объединённый коллектор выпуска;
• Купольная форма камеры сгорания.
