Самодельный глушитель с приятным звуком

Признаки неисправностей резонатора

Напоследок хочется добавить несколько слов относительно того, как можно определить возникновение неисправностей в работе резонатора.

Любые поломки, связанные с этим элементов, приводят к падению мощности двигателя, повышают уровень шума и способствуют увеличению расхода топлива.

Определить неполадки можно по нескольким характерным признакам. А именно:

• заметно повысилась громкость в работе выхлопной системы. Каждый автовладелец знает, насколько громко или тихо работает его выхлоп. Если же звук возрастает, глушитель функционирует слишком шумно, то это прямой признак выхода из строя резонатора. Он не справляется со своими задачами, а потому на глушитель выходит сильный шум, который не был предварительно погашен;
• звук дребезжания металла. Он доносится от места, где располагается узел резонатора. В такой ситуации высока вероятность того, что один из внутренних компонентов резонатора под воздействием температурных нагрузок уже прогорел полностью;
• падает мощность двигателя. Водитель нажимает на педаль газа, но не получает привычную отдачу. Разгон происходит медленнее, при этом растёт количество потребляемого топлива. Эти признаки характерны в случае снижения пропускной способности малого глушителя, то есть резонатора на автомобиле.

Если начал проявляться хотя бы один из перечисленных признаков, либо сразу несколько, требуется проверить состояние резонатора.

В зависимости от результатов проверки, можно обойтись мелким ремонтом, частичной заменой, либо же полной сменой вышедшего из строя резонатора.

Когда резонаторы прогорают, пытаться их запаять и заварить сварочным оборудованием не рекомендуется. Лучше заменить деталь полностью. Дополнительно следует узнать, почему элемент вышел из строя раньше положенного срока.

При грамотной эксплуатации резонаторы служат очень долго и не требуют периодической замены. Но в определённых условиях износ может наступить раньше времени. И тогда оптимальным решением проблемы станет замена.

Лучшие цены и условия на покупку новых авто

Технологии звукопоглощения

Выхлопная система, а в частности глушитель, может использовать одну или сразу несколько технологий звукопоглощения:

• изменение сечения потока газов;
• изменение направления движения газов;
• поверхностное поглощение звуковой волны.

В зависимости от того, какие частоты преобладают в спектре звука выхлопа двигателя, такой метод звукоподавления и применяют. У примеру, для подавления низких частот эффективно применение нескольких резонаторных разнообъемных резонаторных камер. Применение разного сечения входных и выходных труб хорошо борются с высокими частотами. А в принципе, глушитель, как хороший музыкальный инструмент, настраивается исключительно под конкретную марку двигателя. Тогда и эффективность шумоподавления гораздо выше, и меньше падения мощности.

Тюнинг

Но автолюбители все чаще прибегают к различным переделкам. Выхлопную систему подвергают тюнингу как для достижения шумового эффекта, так и для увеличения мощности.

В последнем случае необходимо снизить обратное давление, для чего выхлопная система должна быть модифицирована полностью. Обычный коллектор меняют на равнодлинный (в народе он известен как «паук»). Соединительные трубы покупают большего размера. Тракт по возможности выпрямляют. Катализатор меняют на пламегаситель. Тогда прямоточный глушитель станет эффективным завершением переделки. Однако в этом случае от прямого предназначения глушителя остается одно лишь название. Ведь новое устройство системы выпуска отработавших газов становится шумным.

С другой стороны, добиваются того, чтобы от отсека двигателя отводилось тепло. Для этого коллекторные трубы покрывают термическим напылением с низкой теплопроводностью, благодаря чему выделение тепла снижается, а эффективность системы впрыска возрастает.

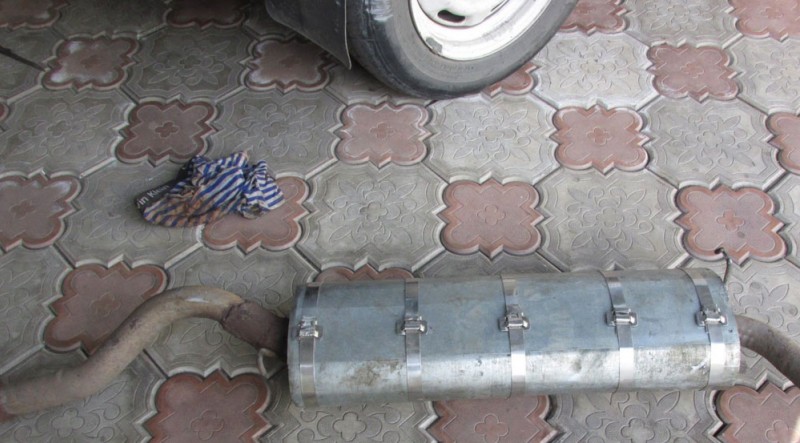

Тихий глушитель

Более тихий глушитель сделать своими руками не так уж и трудно. Возьмем трубу. Стенки её должны быть не толстыми. Это будет наш резонатор.

Концевую часть нужно сделать в виде воронки. Берем лист металла. Нужно сделать его перфорированным. Сделаем из него трубку и соединим с концевой частью.

По всей длине трубы-резонатора нужно натолкать мочалки из железной стружки. Ими, обычно, хозяйки пользуются на кухне. Приварим концевую часть к резонатору, обработав швы. Такой глушитель можно в итоге обработать термостойкой краской.

Как мы видим, ничего сложного в изготовлении глушителя своими руками нет ничего сложного. Главное не забывайте их перед установкой всегда проверять.

Конструкция системы выпуска

Система выпуска

Основной задачей системы выпуска является эффективный отвод отработавших газов из цилиндров двигателя, снижение их токсичности и уровня шума. Зная, из чего состоит выхлопная система в автомобиле, вы сможете лучше понимать принципы ее работы и причины возможных неполадок. Устройство стандартной выхлопной системы зависит от вида используемого топлива, а также от применяемых экологических стандартов. Выхлопная система может состоять из следующих элементов:

• Выпускной коллектор — выполняет функцию отвода газов и охлаждения (продувки) цилиндров двигателя. Он выполняется из термостойких материалов, поскольку температура выхлопных газов в среднем варьируется от 700°С до 1000°С.
• Приемная труба — представляет собой трубу сложной формы с фланцами для крепления к коллектору или турбонагнетателю.
• Каталитический нейтрализатор (устанавливается в бензиновых двигателях экологического стандарта Евро-2 и выше) — устраняет из отработавших газов наиболее вредные компоненты CH, NOx, СО, преобразуя их в водяной пар, углекислый газ и азот.
• Пламегаситель — устанавливается в системах выпуска отработавших газов автомобилей вместо катализатора или сажевого фильтра (в качестве бюджетной замены). Он предназначен для снижения энергии и температуры потока газов, выходящих из выпускного коллектора. В отличие от катализатора, не снижает количество токсичных компонентов в отработавших газах, а лишь снижает нагрузку на глушители.
• Лямбда-зонд — служит для контроля уровня кислорода в составе отработавших газов. В системе может быть один или два кислородных датчика. На современных двигателях (рядных) с катализатором устанавливается 2 датчика.
• Сажевый фильтр (обязательная часть системы выхлопа дизельного двигателя) — удаляет сажу из выхлопных газов. Может совмещать в себе функции катализатора.
• Резонатор (предварительный глушитель) и основной глушитель — снижают уровень шума выхлопных газов.
• Трубопроводы — соединяют отдельные элементы выхлопной автомобильной системы в единую систему.

Что представляет собой резонатор?

Одна из основных частей системы вывода сгоревших газов – резонатор глушителя. Что это такое?

Резонатор – важная деталь системы вывода выхлопных газов любого средства передвижения, что по своему внешнему виду похожа на небольшой глушитель. Вследствие этого эту часть иногда и называют дополнительный глушитель.

Сам по себе этот узел снижает уровень шумности работающего силового агрегата, но это всего лишь вторичный эффект выполнения самой важной его функции – обеспечить ровный поток сгоревших газов по всей выхлопной автомобильной системе. В процессе работы автомобильного двигателя независимо от количества оборотов в коллекторе появляются прерывистые уровни давления газов

Частота их во многом зависит от количества используемых цилиндров в моторе и оборотов его коленвала. Резонатор как раз и предназначен для устранения этих прерывистых уровней

В процессе работы автомобильного двигателя независимо от количества оборотов в коллекторе появляются прерывистые уровни давления газов. Частота их во многом зависит от количества используемых цилиндров в моторе и оборотов его коленвала. Резонатор как раз и предназначен для устранения этих прерывистых уровней.

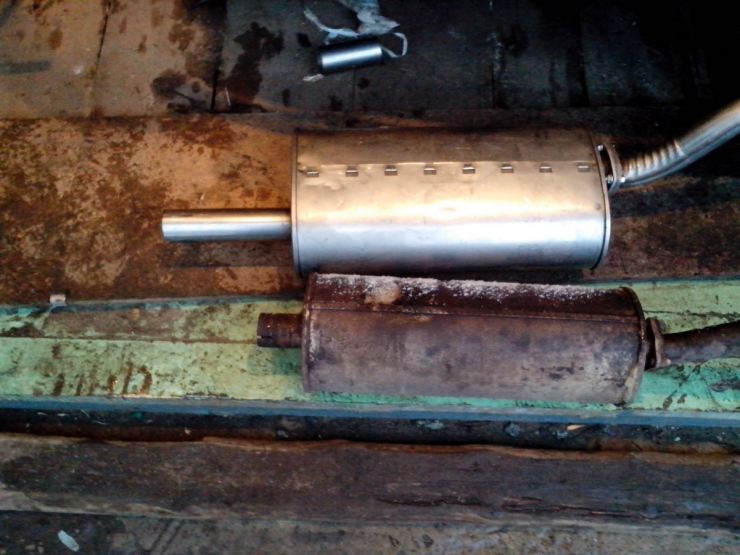

Ремонтируем резонатор выхлопной системы

Самая распространенная проблема практически всех резонаторов – это появление дырок и ржавчины. В этом случае обращаться в автомастерскую или покупать новую деталь необязательно, проще и дешевле произвести ремонт резонатора своими руками, для этого:

1. Вырежьте жестяную пластину большего размера, чем образовавшаяся дыра.
2. Затрите наждачкой место, на которое планируется установить заплатку.
3. Высверлите несколько отверстий на дополнительном глушителе и самой заплатке, чтобы ее закрепить.
4. Используя шпатлевку и отвердитель, зафиксируйте заплатку на резонаторе.
5. Закрутите саморезы в проделанные отверстия.

Заводить машину сразу не рекомендуется, так как шпатлевка должна затвердеть.

Благодаря такому ремонту вы сможете использовать малый глушитель еще пару лет. Однако если поломка оказалась более серьезной, то без замены, вышедшей из строя детали, будет не обойтись.

Почему тюнинг выхлопной системы полезен для автомобиля?

Сам по себе тюнинг приводит к улучшению качеств авто, в зависимости от модификации устройства, к примеру, может быть повышена экологичность выхлопа.

Наиболее часто модернизация предполагает обустройство прямотока вместо существующего глушителя. С помощью такой процедуры возможно увеличение эффективности работы транспорта на 15%, что станет приятным сюрпризом для владельца.

Подробнее: ДАУНПАЙП VOLVO

Какие разновидности тюнинга бывают?

Среди всех систем тюнинга стоит отметить их разделение на несколько видов, которые предусматриваются в зависимости от целей процедуры.

Изменение внешнего вида

Такой вид подразумевает подбор и установку специальных насадок для улучшения визуального вида выхлопной системы. Также предусматривается дополнительный тюнинг бампера.

Одной из разновидностей можно отметить разводку выхлопа. Такая процедура предусматривается для визуального преображения, но кроме того и увеличения мощности авто. Кроме того разводка помогает улучшить звучание транспортного средства, сделав его максимально тихим.

Отметим, что иногда водители предусматривают имитацию такой системы, что не дает никакого эффекта кроме визуального.

Звуковой тюнинг

В данном случае подбираются специальные глушители, которые помогают уменьшить звук авто, но при этом не влияют на мощность.

Мощностный тюнинг

В этом виде предусматривается изменение структуры выхлопа для увеличения мощности автомобиля. Наши специалисты подберут наиболее приемлемый вариант и выполнят все работы.

Быстрый и качественный тюнинг выхлопной системы в Москве

Отметим, что любые работы потребуют затрат времени и финансов. Но крайне не рекомендуем заниматься процедурой самостоятельно, поскольку это может быть опасно для Вас и автомобиля.

Если вы решили сделать тюнинг выхлопа в Москве, наши специалисты помогут в решении этого вопроса.

Мы предоставляем все виды услуг, а кроме того, выполняем всю работу максимально быстро, надежно, качественно и по доступной стоимости. Потому, обращаясь к нам, вы можете быть уверены в хорошем результате.

Автосервис «Лёха Выхлоп»
+74951424327, +79031292000
https://лёха-выхлоп.москва/
г.Москва, Сокольнический Вал 1к1

Возможные неисправности, методы их устранения и варианты тюнинга

Конструкция выхлопной системы является идеальным вариантом для проведения тюнинга легкового автотранспортного средства, благодаря простате монтажа её составных частей и наличием большого ассортимента различных деталей. Самым частым вариантом тюнинга глушителя является установка так называемого прямоточного выхлопа, когда из системы убирается резонатор.

Наиболее частые неисправности выхлопной системы связаны с потерей герметичности деталей или их соединений, уплотнители в которых могут сильно износиться. Для замены уплотнительных элементов, необходимо приобрести ремонтный комплект выхлопной системы, и открутив крепёжные болты, поменять их на новые.

Сделанные из различных сплавов металла детали выхлопной системы, подвергаются значительному нагреву, резкому перепаду температур, и работают в условиях повышенных нагрузок, в результате чего подвержены сильному износу и прогаранию внутренних частей. Определить данные поломки позволит громкий шум работающего мотора и визуальная диагностика выхлопной системы, после проведения которой, повреждённую деталь конструкции необходимо либо заменить на новую, в случае внутренних неисправностей, либо отремонтировать её корпус с помощью электро/газосварки.

В современных автомобилях работа силового агрегата контролируется блоком управления, который получает определённые сигналы от многочисленных датчиков, расположенных на всех его конструктивных узлах. В конструкции выхлопной системы расположен датчик, именуемый лямбда-зондом, замеряющий количество токсичных веществ в отработанных газах. Его неисправность или некорректную работу способен выявить только диагностический стенд, после чего датчик необходимо заменить.

А что с гладкоствольным оружием?

Можно ли предпринять что-то с ним? Ведь разговор до сих пор велся о нарезном оружии. Можно ли нацепить глушитель на дробовик? Начать здесь следует с матчасти. В первую очередь необходимо учитывать, что из гладкоствольного оружия могут стрелять не только пулями, но и картечью, и дробью. Которые, как известно, в определенной мере отклоняются от траектории полета. Не очень сильно, но такое есть. Поэтому, глушитель приходится увеличить. К тому же звук не очень сильно подавляется. Примерно до 2/3 от максимального уровня. Это относительно комфортный показатель, позволяющий стрелять в закрытом тире/маленьком капонире, не используя дополнительную защиту органов слуха. Глушитель гладкоствольного оружия является не таким эффективным прибором, как те, что предназначены для нарезного. Кстати, не следует думать, что они являются взаимозаменяемыми. Если глушитель от нарезного оружия попробовать использовать для гладкоствольного при стрельбе дробью, то его, скорее всего, разорвет или же будет другое неприятное повреждение.

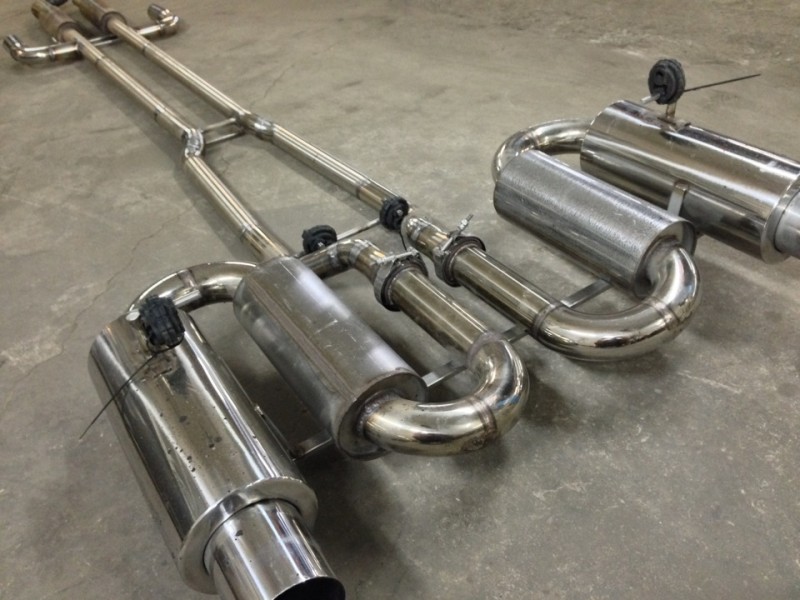

Прямоточная выхлопная система

Что будет, если полностью поменять выхлопную систему на прямоточный вариант? Ответ на этот вопрос может быть коротким. Вы сведете практически к нулю действие противотока, ведь на его преодоление тратилась работа двигателя, которая высвобождается в полезную мощность. Другими словами, увеличивается полезная мощность.

Увеличивается именно полезная мощность, не заводская самого двигателя. Она имеет стандартное значение. Вы улучшаете условия работы для двигателя, а значит он в состоянии работать эффективней, вот что получается.

Для такого тюнинга вам понадобиться заменить:

• коллекторную и приемную трубу на спортивную;

• катализатор на спортивный с большой пропускной способностью;

• все соединительные и переходные трубы;

• резонатор на прямоточный;

• глушитель на спортивный.

Чтобы достичь максимального эффекта, можно разделить потоки на два канала через переходник (Y-pipe и другие). Поставить две выхлопные трубы с насадками и два прямоточных глушителя. Это и эффективней, и круче смотрится, и результат от такого тюнинга лучше, особенно для мощных двигателей.

При такой замене системы выхлопа можно говорить о прибавке мощности, т.к. удается достичь минимизации противотока.

Важно отметить, что полная замена стокового выхлопа на прямоточный может увеличить нагрузку на двигатель. Такую замену стоит проводить для мотора с достаточным запасом по мощности

Желательно тюнингу подвергнуть и некоторые другие компоненты двигателя, чтобы добиться максимального эффекта.

После установки прямоточного выхлопного тракта, или даже просто прямоточного глушителя, необходима настройка работы систем двигателя, зажигания и подачи топливной смеси.

Отличие прямоточного глушителя от обычного

На схеме видно, что прямоточном глушителе отсутствуют поперечные перегородки Штатный глушитель состоит из довольно сложной системы труб и решёток, в которых гасятся шумы. Частями выхлопной системы на современном автомобиле также являются лямбда-зонд, каталитический нейтрализатор, датчик измерения температуры выхлопных газов. Таким образом, штатный глушитель по сравнению с прямотоком — чуть более сложная система.

Штатный глушитель состоит из сложной системы труб и решеток

Устройство прямоточного глушителя

Для грамотного тюнинга выхлопной системы желательно в сочетании с прямотоком ставить другой, усовершенствованный выпускной коллектор, удалять катализатор и устанавливать приёмную трубу увеличенного диаметра. Ведь в тюнингованной выхлопной системе удалены все препятствия, стоящие на пути выхлопных газов.

Прямоточный глушитель сделан так, чтобы его пропускная способность была выше, чем у глушителя штатного, и он более свободно выносил отработанные газы из двигателя. В результате такого тюнинга улучшается продувка цилиндров, на поршнях и клапанах оседает меньше нагара, что, в свою очередь, увеличивает ресурс силового агрегата. Его мощность повышается примерно на 15%.

Сопутствующим фактором является некоторое ухудшение — по сравнению со штатным глушителем — шумовых показателей

Прямоточный глушитель обладает суровым рыком, который может привлечь внимание ГАИ, стать причиной штрафа или вызывать гнев соседей, когда рано утром у них под окнами прогазовывает тюнингованный автомобиль

При установке усовершенствованной выхлопной системы следует учитывать и эти факторы, иначе тюнинг может стать причиной бессмысленных затрат в дальнейшем. Отсутствие внутренних перегородок и шумопоглощающей набивки делает прямоток относительно простым в изготовлении.

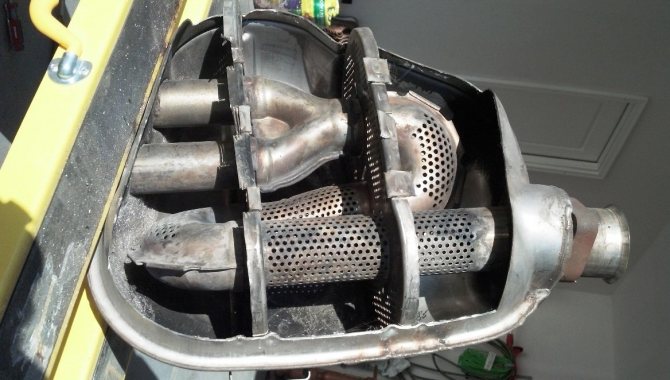

Глушители штатный и прямоточный с удаленным «лабиринтом» и шумопоглотителями

Что даёт прямоток

Существенное улучшение мощностных показателей автомобиля с установкой прямоточного глушителя происходит тогда, когда силовой агрегат полностью исправен, держит нормальную компрессию, мало изношен, а ещё лучше — если какие-либо его составные части подвергались доработке. Так, прямоток увеличит мощность, если тюнинговалась головка блока цилиндров, система впуска, сам блок цилиндров растачивался под больший объем. Если автовладелец пока не принимался за серьёзные переделки мотора, но желает потратиться на тюнинг выхлопа, то тем самым он все же увеличит мощность силового агрегата, получив в придачу басовитый гул, сделав машину чуть динамичнее.

От характера выпуска отработанных газов зависит наполнение цилиндров топливовоздушной смесью. Впрочем, изменение звучания в «спортивную» сторону иногда достаточно для автолюбителя, так как оно придаёт автомобилю некий стиль. Переходить к любому изменению конструкции авто стоит с максимальной серьёзностью, так как все системы и агрегаты в нём взаимосвязаны. При неграмотной переделке выхлопной системы можно получить сильно ревущий автомобиль, езда в котором станет невыносимой как для водителя, так и для пассажиров.

Резонатор глушителя

Глушитель представляет собой несколько деталей связанных в единое целое. Все это отвечает за понижение уровня шума транспортного средства и экологичность. Резонатор берет на себя роль по глушению уровня шума, который появляется при сгорании рабочей смеси в двигателе. Не все знают что размеры этой детали зависят напрямую от уровня издаваемого шума. Форма резонатора тоже оказывает немаловажную роль.

Если резонатор сломался, то это отразится на функционировании всей выхлопной системы транспортного средства. В салоне появится запах выхлопных газов и будет слышен сильный шум при работе автомобиля.

Такие газы появляются внутри двигателя во время воспламенения рабочей смеси. Как только произошло воспламенение, отработанные газы поступают во впускной коллектор и идут по трубам. Температура газов может достигать 700 градусов. То есть на всю систему выхлопных газов приходится высокая тепловая нагрузка.

Как устроен резонатор

Резонатор — это сложная деталь, которая состоит из множества слоев. Каждый слой отвечает за выполнение своих функций. Как только горячий отработанный газ проникает в резонатор, ему следует пройти через отражатели. Частицы отработанного газа гаснут из-за трения об отражатели и проходят в двух разных потоках. Впускной и выпускной резонаторы совершают одинаковый объем работ, так как они пропускают выхлопы через всю систему.

Безотказная работа каждой части резонатора оказывает существенное влияние на работу двигателя в целом. Поскольку на резонатор и на всю выхлопную систему постоянно действуют высокие температуры с внешним воздействием, то эти элементы автомобиля часто имеют сбои при работе. Чтобы избежать поломки водителю требуется выполнять осмотр и уход за выхлопной системой.

При диагностике или осмотре надо знать что на работу резонатора влияет:

• качество катализатора;
• состояние чистоты глушителя;
• размер трубы в диаметре.

Работает резонатор за счет использования множества закрытых полостей, которые связаны с трубопроводом большим количеством отверстий. Внутри резонатора есть два сектора разного объема и они делятся специальной сеткой. Все имеющиеся отверстия служат в резонаторе для вызова колебаний определенной частоты. Разделение этой частоты постоянно изменяется и гасится за счет трения. Такие разновидности глушителей хорошо понижают уровень шума не прилагая сильного сопротивления.

Резонатор внешне похож на маленький глушитель. Многие люди условно называют его «малым глушителем». Резонатор способен снижать шум работы выхлопной системы и выброса отработанных газов. Через выходной клапан проходят потоки отработанного газа различного давления. Разница давления зависит от количества и частоты оборотов двигателя автомобиля. Чтобы система хорошо работала, давление должно распределяться равномерно. Это позволяет выхлопной системе оказывать меньшее сопротивление, которое не повлияет на понижение мощности двигателя.

В камере резонатора происходит уравновешивание всех потоков различной величины. В нескольких его камерах выполняется сужение потока вместе с расширением. С помощью специальных отверстий внутри резонатора гасится поток выхлопных газов. Эти отверстия часто используют в резонаторах прямой формы.

Назначение и принцип действия глушителей

Несмотря на внешнюю простоту, выхлопная труба решает ряд важных задач. Среди них:

• подавление звуковых колебаний, которые возникают во время сгорания топливно-воздушной смеси;
• снижение степени нагрева газов, обладающих критически высокими термическими параметрами;
• уменьшение токсичности выхлопа.

Прогрессивные системы выхлопа способны отводить выхлопные газы от силовой установки, а также преобразовывать их. Для бесперебойной работы узел оснащается такими элементами:

• гофрированными патрубками, которые соединяются с выпускным коллектором. Деталь не обладает жесткой структурой и предназначается для подавления вибраций;
• катализатором, обеспечивающим деактивацию вредных с экологической и гигиенической точки зрения компонентов, которые появляются при перегорании углеводородов;
• резонатором, выполненным в виде небольшого расширения, которое приостанавливает движение газов по трубам. Стандартный элемент только подавляет пульсации выхлопной системы, но не снижает уровень шума. Поэтому его оснащают вспомогательными комплектующими;
• глушителем, где выхлоп охлаждается и теряет начальную скорость путем рассеивания.

Конструкция обладает сложным исполнением и предназначается для распределения потока газов и подавления вибраций, вызванных работой системы.

Работоспособность всех составляющих системы выхлопа определяется не только конструктивными особенностями, но и массой изделий. Если используется тяжелый металл, то работа оборудования будет тише, поскольку такие материалы меньше воспринимают колебания.

Легкосплавные изделия с тонкими стенками не только быстро изнашиваются, но и уязвимы к дребезжанию. Поэтому они сами производят нежелательные шумы.

Лямбда-зонд

Его также называют кислородным датчиком. Устанавливается возле катализатора в резьбовое соединение. Являет собой чувствительный элемент, который соприкасается с отработавшими газами.

Задача датчика – определить температуру газов и наличие в них кислорода. На основе считанных данных ЭБУ посылает сигнал на впускной коллектор. При необходимости в цилиндры впрыскивается дополнительная порция топлива. Для чего это нужно? Дело в том, что катализатор полностью работает только при условии повышенных температур (не менее 600 градусов). Если газы будут холоднее, никакой фильтрации и преобразования не произойдет. Поэтому система добавляет больше топлива, дабы температура каталитического стержня находилась в рабочем диапазоне. На расход топлива эта система практически не влияет (при условии ее исправности).
