Не греет печка в газель бизнес

Как устранить проблемы обогрева на печках в Газели

При устройстве печки Газели старого образца производитель недостаточно эффективно продумал отопительную конструкцию. Из-за этого она плохо греет, допуская попадание холодного воздуха извне. Кран может обладать плохой пропускной способностью, и даже засорившийся радиатор быстро приводит к проблемам. Такие печки выпускались на автомобилях до начала 2000-х годов производства, и они требуют регулярной очистки. Самое простое, что можно сделать водителю в такой ситуации, — прочистить систему и магистрали.

Не всегда этих манипуляций достаточно для того, чтобы добиться эффективного обогрева. В этом случае автолюбителям придёт на помощь небольшая модернизация системы. Самый простой вариант — заменить алюминиевый радиатор на медный аналог. Также многие ставят дополнительный новый насос под вакуумный усилитель. В некоторых случаях помогает применение поролоновых уплотнителей или промазка проблемных участков герметиком. Лучше всего использовать силиконовый герметик, который хорошо герметизирует места соединений.

Однако и устройство печки Газелей нового образца нельзя назвать идеальным для тех, кому приходится много времени ездить в зимнее время года, да ещё и за городом. В этом случае можно прибегнуть к такому последовательному алгоритму:

1. Загерметизировать любым изолирующим материалом дверные проёмы, щиток и прочие потенциально проблемные места в салоне. Можно воспользоваться даже шумоизоляцией. В результате тепло будет сохраняться лучше, а поступление холода, наоборот, сократится.
2. Некоторым помогает замена входа и выхода в самой печке.
3. Как вариант, можно заменить отопитель. От этого может повыситься эффективность работы всей системы.
4. На практике доказано, что улучшить обогрев можно при помощи установки дополнительного радиатора вдобавок к штатному. Их можно расположить под общей крышкой и соединить трубками в одну систему.

Если в системе установлен второй отопитель, то антифриз нагревается лучше, а это неминуемо скажется на температуре внутри салона. Тепло будет лучше сохраняться в салоне, что приведёт к повышению уровня комфорта при передвижении в Газели в зимнее время года.

Причины неисправностей

Если нареканий на работоспособность других компонентов системы отопления на ГАЗели у автовладельца нет, но при этом на ходу воздух в салон подаётся холодным зимой, либо летом дует горячим, несмотря на перевод заслонок в соответствующее положение, то тут наверняка всё дело в заслонках.

Ситуаций может быть несколько в случае поломки или неисправностей заслонок:

• Воздух проходит через радиатор, в то время как требуется его движение в обход без предварительного нагрева, что актуально в тёплое время года.
• Воздух из-за неисправных заслонок поступает в обход радиатора отопителя, хотя водитель переключил печку в режим обогрева.
• Заслонки застряли в промежуточном положении. Это не позволяет получить необходимое количество тепла зимой. Печка работает, но в салоне всё равно холодно.

Пара заслонок, синхронная работа которых нарушена, не могут при неисправностях подавать забортный воздух через радиатор или напрямую в салон без предварительного подогрева по двум основным причинам:

• Сломан привод. Он механический, и из строя выходит очень редко. Привод подсоединяется к регулятору на передней панели с правой стороны блока управления отопителем, и идёт к заслонкам. Вероятность его поломки крайне мала. Проверить работу довольно просто. Требуется добраться визуально до заслонок и покрутить регулятор, меняя положение элементов. Если они не движутся, есть вероятность, что привод оборвался. Подобная проблема больше актуальна для сильно изношенных ГАЗелей с большим пробегом. Для ремонта его потребуется отсоединить или отрегулировать, если привод растянулся или ослаб.
• Сломалась перемычка. Между заслонками находится специальная перемычка. Фактически именно её приводит в движение специальный привод, и с помощью этой перемычки заслонки меняют своё положение. Облом перемычки происходит достаточно часто, из-за чего автовладельцам приходится обращаться в автосервис, либо ремонтировать узел своими силами.

Столкнувшись с подобной неисправностью, есть смысл попробовать провести ремонт самостоятельно. Здесь особые навыки или специальные инструменты не потребуется. Процедура осуществляется в гаражных условиях при минимальном базовом наборе инструментов и материалов.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

Читать дальше: Калина подушки двигателя признаки неисправности

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

Схема системы охлаждения Газель Бизнес

Схема системы охлаждения Газель Бизнес

Система охлаждения мотора с 2-мя отопителями

2 – ремень привода генератора и насоса охлаждающей жидкости

3 – кожух вентилятора

4 – шланг отвода жидкости из отопительных приборов отопителя

5 – шланг подвода жидкости к электронасосу системы обогрева

6 – электронасос системы обогрева

7 – шланг отвода жидкости от блока подогрева дроссельного узла

8 – шланг подвода жидкости к блоку подогрева дроссельного узла

9 – крышка корпуса терморегулятора

10 – насос охлаждающей жидкости

11 – шланг подвода жидкости к теплообменнику

12 – пароотводящий шланг

13 – бак расширительный

14 – крышка бака расширительного

15 – наливной шланг

17 – шланг отвода жидкости от отопительного прибора

2 – кожух вентилятора

3 – шланг отвода жидкости из отопительных приборов отопителя

4 – шланг подвода жидкости к электронасосу системы обогрева

5 – электронасос системы обогрева

6 – электрический клапан системы обогрева

7 – шланг подвода жидкости к отопительным приборам отопителей

8 – байпасный шланг

9 – термопреобразователь охлаждающей жидкости

10 – шланг отвода жидкости от блока подогрева дроссельного узла

11 – шланг подвода жидкости к блоку подогрева дроссельного узла

Где расположены заслонки

Если проблемная ситуация связана с заслонками печки ГАЗели, их потребуется демонтировать или выполнить ремонт. В большинстве случаев, когда речь идёт о механических неисправностях и поломке узла, предусматривается замена. Провести её не сложно.

Разобраться в особенностях работы заслонок печек на ГАЗели не сложно. Но именно они могут стать основной причиной слабой работы отопительной системы при исправном электровентиляторе и прочих основных узлах, включая радиатор печки.

Заслонки расположены непосредственно внутри отопителя. Если находиться со стороны водительского сиденья, то заслонки можно увидеть с правой стороны от кожуха электровентилятора. Чтобы подобраться к нему, потребуется снять большой бардачок со стороны пассажира. Но это не гарантирует полноценный доступ к узлу.

Для проведения более серьёзных ремонтно-восстановительных работ лучше добраться до электровентиляторы системы отопления, и уже в комфортных условиях выполнить ремонт.

Диагностика

Причин, из-за которых не работает печка Газель Бизнес, может быть очень много. И для успешного ремонта необходимо вначале выявить причину неисправности, а уж потом приступать к её устранению:

1. Первым делом нужно проверить уровень ОЖ в расширительном бочке. Низкий уровень ОЖ приводит к образованию воздушной пробки в системе охлаждения, а поскольку отопитель является самой высшей точкой, то «пробка» будет в нём.
2. Далее, необходимо проверить температуру ОЖ. В холодное время года двигатель интенсивно остывает, не успев набрать температуру. Может быть неисправным датчик температуры и показывать неверное значение температуры.
3. Затем необходимо проверить салонный радиатор, он забивается и может не пропускать через себя достаточное количество ОЖ. Проверить это можно, попробовав патрубки на входе и на выходе из него, они должны быть примерно одной температуры. Если на входе патрубок горячий, а на выходе холодный, то причина в забитом радиаторе.
4. Если входной патрубок также холодный, то нужно попробовать патрубок который идёт на радиатор из моторного отсека до краника. Если он горячий, значит, дело в неработающем кранике.
5. Ну а если и патрубок до краника холодный, то здесь вариантов больше

• первое, что нужно поверить, это термостат. Сделать это можно на заведённом, но не прогретом двигателе. Заводим и пробуем поверхность до термостата и после него. Поверхность до термостата должна нагреваться, а после должна оставаться холодной. Если патрубок после термостата нагревается, значит, дело в термостате.
• неисправна помпа. Она или заклинила, или лопнул вал, или пришла в негодность крыльчатка насоса. Жидкость плохо циркулирует по системе, и из-за этого отопитель может дуть холодным.
• пробита прокладка между блоком и головкой блока цилиндров. Данная неисправность также влияет на работу отоплителя и всего двигателя в целом. Она сопровождается клубами белого пара из выхлопной трубы и уменьшением ОЖ в системе охлаждения. В некоторых случаях возможен выброс тосола из расширительного бачка.

После диагностики приступаем к ремонту:

1. Если уровень ОЖ ниже минимальной отметки, то её необходимо довести до нормы, предварительно устранив подтёки жидкости, если такие имеются. Убрать пробку возможно, продавив патрубки по всей длине на заведённом моторе. Или поставив автомобиль передом под горку и увеличив обороты двигателя до 3 000 об/мин. Также есть способ прокачки системы давлением воздуха. Нужно снять верхний патрубок с расширительного бачка и опустить его в пустую канистру. Далее, довести уровень ОЖ до полного бачка и, подсоединив ручной насос к освободившемуся штуцеру, нагнетать воздух в бачок до нижней отметки. Затем слить тосол из канистры обратно в бачок и повторить процедуру. Повторять следует 2 – 3 раза.
2. Если патрубки еле тёплые, а датчик показывает 90° С, то, скорее всего, неисправен либо он, либо сам указатель температуры. Их нужно заменить. В сильный холод (больше -20), можно закрыть часть радиатора (не больше 50%), тогда мотор будет лучше нагреваться и медленнее остывать.
3. Для ремонта радиатора его необходимо снять и промыть. Если промывка не принесла результатов, то нужно заменить на новый.
4. Краник может не работать из-за привода, либо неисправен сам запорный механизм. На Газели Бизнес краник поворачивает электропривод. Поэтому нужно вначале проверить привод, а если он исправен, приступать к замене краника. Он или не до конца открываться, или вовсе заклинивает в одном положении, и это может стать причиной холодного потока воздуха.
5. Для замены термостата, необходимо слить ОЖ, открутить крышку и заменить на новый, поскольку данный механизм неремонтопригоден.
6. Помпу также нужно демонтировать и заменить на новую. Это очень важный элемент, и из-за его некорректной работы возможен выход из строя всего двигателя, поскольку нарушается циркуляция ОЖ, и тепло не может эффективно отводиться от сильно нагретых деталей. И, как следствие, они перегреваются и деформируются.
7. Самое страшное, что может быть в пробитой прокладке, это гидроудар. Кода поршень пытается сжать жидкость, на все механизмы ДВС идёт повышенная нагрузка, что приводит к выходу из строя всего мотора, так что такую неисправность нужно устранять немедленно. В данном случае продолжать движение за счёт силы двигателя запрещается. Такой ремонт производится только с привлечением специалистов, поскольку необходима проточка головки блока цилиндров, всё остальное возможно произвести и своими силами.

Отопитель Газель бизнес принцип работы.

Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления. Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.

Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Устройство Печки Газель Бизнес

Отопитель является не заменимым элементом в автомобиле. Без него, езда не только не.

На Резисторе регуляторе у меня за полгода было очень много пыли, и он просто весь расплавился. Ремонтов по этим резисторам очень много, а вот замена моторов печки пока редкость.

Но это только пока. Единственное спасение — это этого ФИЛЬТР САЛОНА. Я СЕБЕ СТАВЛЮ ЕГО СРОЧНО! Ладно, все по порядку.

Начинаем разбирать торпеду. Дальше, торпеду сняли Вот резистор регулятор скорости мотора.

К нему можно подлезть только, сняв торпеду полностью. Он у меня выгорел полностью. При его замене мотор не заработал. Принесли новый мотор, подключили отдельно, работает.

Стали добираться до мотора печки. Это отдельная песня.Нужно снять, железное крепление печки и торпеды, потом при этом отсоединить абсолютно всю проводку из всего салона (я подумал, что это ни когда обратно не соберется). Достали печку из машины, вот так выглядит солон без печки. Вот так выглядит печка на верстаке.

Дальше саму печку нужно располовинить, чтобы достать от туда Итальянский мотор. Кстати вот он. Разбираем печку. Вот так внутри печки выглядит электронный резистор печки 14:10282.

Во общем, все заменили. Подписанный Драйвер Op Com Для W7. Кстати, при разборке печки нашли заводской косяк — шланг радиатора был перетянут наглухо креплением печки и как ОЖ поступал в радиатор. Для меня была просто загадка, ещё бы немного и шланг печки разорвался бы на две половины и было бы весело. Кстати, не включать мотор печки при прогреве машины ничем не поможет.

Пока тепло дойдет от мотора печки от радиатора, должно пройти часа 2. Особенности конструкции. Только фильтр нам поможет. 15:1336 Кстати есть один плюс из всего этого. Чтобы вынуть радиатор из печки, достаточно снять все бардачки, открутить один воздуховод и открутить радиатор печки и вынуть его в бок как кассету и все.

И при этом ни нужно разбирать всю торпеду. Займет по времени, замена радиатора всего один час. Белый воздуховод держится на двух само резах. Дальше снять шланги и открутить само резы радиатора и вынуть его как кассету. 16:2590 Отопитель Газели, образца выпуска до 2003 года, функционирует не эффективно, владельцы таковых знают. А когда мне попал в руки, вполне хороший радиатор от ‘классики’ — сразу пришла мысль, доработать отопитель Газели.

Плюсом было то, что панель была снята для покраски. 16:5 Вид без панели 17:11 Этот тюнинх, был проведён одним из прежних хозяев авто, для предотвращения задува холодного воздуха в салон, в связи с особенностями конструкции отопителя. 18:19 Извлекаем всё это дело, чтоб не сорить в салоне 19:88 20:595 Снимаем отопитель 20:6 Вот третий радиатор в Комби Проводим чистку, диагностику и смазку электродвигателя По стыкам отопителя заранее проходим силиконовым герметиком 21:14 Не сложные столярные работы под верхней крышкой отопителя из подручного материала, для помещения радиатора 22:2136 23:506 Примеряем 23:5 Фиксируем 24:10 Монтажной пеной проходим по периметру 25:16 Вид сверху. Герметичность теперь 100% 26:72 27:579 Вид слева. Со стороны водителя. В моём случае шланги подключения будут походить именно со стороны водителя!

Но можно повернуть на другую сторону, с небольшой корректировкой крепления троса заслонки. 27:9 Закрываем крышку 28:15 Вид со стороны водителя 29:50 30:557 Готовый к установке, собранный отопитель с двумя радиаторами а/м Газель. Вид со стороны двигателя.

30:740 Собственно, проблема появилась в конце весны. Разрядился аккумулятор в ноль, и сразу после этого, отказался работать электронный регулятор частоты вращения мотора печки. Т.е., мотор постоянно был включен на максимальные обороты.

Отключить его можно было только вытащив предохранитель. Электронный регулятор стоит внутри печки, чтобы его поменять надо полностью снять торпеду.

brasilgasya.zzz.com.ua

Профилактические мероприятия

В зимний период печка в автомобиле выполняет важнейшую функцию. Чтобы она нормально функционировала и не ломалась, необходимо придерживаться нескольких рекомендаций.

Периодически проверяйте исправность автомобиля на СТО это позволит заблаговременно найти и устранить неполадки

Профилактические меры

1. Необходимо держать радиатор в чистом виде. Наружные загрязнения нужно убирать с помощью пылесоса. Для внутренней очистки следует регулярно промывать охладительную систему и печной радиатор.
2. Заливать стоит качественный антифриз. Будет полезно не только печке, но и двигателю в целом. Нужно не забывать вовремя заменять жидкость.
3. Необходимо как можно чаще покупать новый фильтр для салона. Если этот элемент забит грязью и пылью, это негативно сказывается на функционировании всей вентиляционной системы автомобиля в целом. Неочищенный фильтр может быть опасен для человека из-за появления различных микроорганизмов.

Если температура на улице опустилась ниже -25°С, а автомобильная печь нагревает воздух в салоне до +15°С, то это означает, что оборудование работает нормально. Чтобы не возникало проблем с отопительной системой машины, нужно вовремя проводить профилактические мероприятия

, а также помнить, что работоспособность отопительной системы автомобиля напрямую зависит от его возраста. Чем старше машина, тем больше нужно уделять ей внимания.

Что бы лучше грела печка:

Точную поломку отопительной системы можно определить, проверив основные узлы. В зависимости от марки и возраста авто могут быть другие конструкторские изменения, но основные элементы более-менее одинаковы. Именно поэтому лучше проверить наиболее распространенные причины выхода из строя отопления в машине. Почему не работает печка авто:

1. При доливании антифриза в систему попал воздух. Такая же проблема может возникнуть при повреждениях основного блока цилиндров.
2. Термостат заклинило в открытом положении. Главный «симптом» — безотказная работа на больших скоростях и холодный воздух — на малых.
3. Загрязнения радиатора. Происходит это по многим причинам, чаще всего из-за некачественного или неподходящего антифриза.
4. Засор или поломка вентилятора. В этом случае устранение неисправности просто необходимо, ведь перегрев двигателя может привести к куда более серьезным последствиям.
5. Засорен салонный фильтр. Для исправной работы авто его необходимо регулярно менять. Как правило, раз в год.
6. Неисправности крана отопления. Возникают такие проблемы на отечественных авто.
7. Некорректная работа блока управления системой отопления. К таким неприятностям может привести не только проблемы с вентилятором, но и неисправный температурный датчик в салоне.
8. При безуспешных попытках найти причину можно испробовать способ временной установки другого радиатора. Во многих случаях речь может идти о заводском браке, либо некорректной работе этого узла.

Многие неполадки опытный автолюбитель исправит самостоятельно. Стоит также отметить, что неисправная печка — это не только неудобства для водителя и пассажиров, но и угроза для состояния машины. Если теплый воздух не подается в достаточном объеме, замерзают стекла в салоне, невозможно открыть двери, а сам двигатель подвергается нешуточной нагрузке. Со временем такие ситуации негативно отражаются на состоянии авто и приводят отказу многих систем.

Диагностика

Прежде чем разбирать всю торпеду автомобиля, необходимо проверить электрическую часть механизма. Качественная диагностика – залог быстрого и качественного ремонта. Далее подробно расскажем, как проверить работу всех приводов, входящих в систему отопления автомобиля:

1. Для начала необходимо проверить работу моторедуктора на заглушенном двигателе (чтобы не было посторонних звуков) и включённом зажигании, изменять направление обдува на блоке управления. Прислушиваясь к срабатыванию моторедуктора, вы должны услышать отчётливые щелчки изменения положения.
2. Если щелчков не слышно, то необходима замена всех неисправных предохранителей в блоке. После чего проделать действия, описанные в пункте № 1.
3. Также нужно проверить клеммы, подходящие к приводам управления, на предмет окисляемости и плотности контактов.
4. Если изменений не произошло, значит, необходимо проверить исправность приводов. Для этого нужно подать питание на «+» клемму привода. Либо, если исправно работает один из приводов, поменять местами клеммы (с работающей переставить на не работающую). Далее надо переключать направления обдува и смотреть за срабатыванием приводов.
5. Если изменений не произошло, то нужно проверить, подаётся ли напряжение на плюсовой провод моторедуктора (сделать это можно контрольной лампочкой либо мультиметром), если напряжение отсутствует, то нужно проверить целостность проводки и отсутствие короткого замыкания в цепи. Если всё в норме, то потребуется замена или починка блока управления.

K-vladimir › Блог › Переделка отопителя в Соболе, Газели со старой панелью.

Отопитель в Соболе, Газели с «старой панелью/торпедой, будет намного теплее и бесшумней, если сделать так как описано. У меня был БАРГУЗИН, сделал себе, потом ещё переделал несколько машин, недовольных нет ни одного. Людям делал за деньги, работа 4,5 ру, плюс к этому новый радиатор, шланги, тройники, вентили. Время на всё тратил часов 10, так как под панелью как правило куча ненужных проводов и плюс Снять пассажирское сиденье. Снять щиток приборов отсоединив 3 фишки и тросик спидометра. Снять боковые декоративные планки на стойках у ветрового стекла и двери. Открутить рулевую колонку (4 болтика на 12 или 13 крепления) при опускании колонки может произвольно сняться фишка с замка зажигания и света. Открутить планку с «поводками отопителя и выключателем света» (сфотографируйте провода на переключателе света, для обратной сборки). Немного оттяните панель (торпеду) с водительской стороны, а с пассажирской стороны по возможности больше и подвесьте панель шнуром к ручке над дверью. Открутите болтик на 6 (ключ на 10) им прикручена пластмассовая планка (кажется идёт от руля к корпусу печки). Снимите тросики на отопителе. Открутите два болтика (ключ на 10) на металлических кронштейнах справа и слева от печки, открутите внизу воздушных шахт по одному шурупу и сверху по два болтика на 6мм, снимите шахты. С пассажирской стороны кронштейн можно снять сразу, но перед установкой отопителя назад, сначала установить кронштейн на место. Вытаскивайте отопитель совсем.

На отопителе есть крышка снимите её, там есть место для радиатора кондиционера. В это место вырезать фанерный квадрат (толщина фанеры 8-10 мм), наложите (желательно сразу новый, медный, не китайский) радиатор так, чтоб патрубки его выступали за корпус, учитывая, чтоб одеть шланг и хомут (будет снаружи корпуса). В корпусе отопителя сделайте отверстия под патрубки радиатора. Очертите гранцу вокруг радиатора. Уберите радиатор, очертите внутри другой квадрат на 2.5-3 см меньше с каждой стороны и выпилите. По краям проложите полоску поролона толщиной 10 мм и приклейте или пристегните степлером (не закрывать дырку в фанере). Из полосы металла 3-4 см, толщиной 1.5-1.8 мм сделайте крепёжную накладку на радиатор, чтоб закрепить радиатор накладкой прикрутив её саморезми к фанере. Под фанеру по краям тоже пристегнуть поролон 5 мм. Вложить фанеру с радиатором и прикрутить фанеру саморезами, по краям, к корпусу. На патрубки радиатора одеть шланги с загибом в 90 градусов (к пирмеру от ВАЗ, чтоб не переламывались). ВЕРХНИЙ ПАТРУБОК ДОЛЖЕН БЫТЬ ОБРАТКОЙ (выходом тосола). Под ногами пассажира в шланги врезал два шаровых крана на 3/4 диаметр 20 мм. Заводской кран выбросил, слишком тонкий, на 15 мм. .Шланги лучше ставить импортные, они не дубеют. ———— В верхней крышке есть заслонка перекрывающая забор воздух с улицы, её поставить в положении открыто, и закрепил саморезами (тросик снять и снять пластинку которая держит тросик уже не нужны, мешает патрубку радиатора). Дальше одеть крышку на место, и ставить отопитель на место. Раз уж снят отопитель, желательно сразу поставить новый моторчик вентилятора, если дребезжит или подклинивает. —— Если снимался кронштейн, на который ложится отопитель, не забудьте прикрутить провод массы отопителя, проще будет удлинив проводок закрепить в доступном месте.

Устранение неисправности

Если вы заметили, что на вашей Газели перестало работать переключение режимов отопителя на разных скоростях вращения электровентилятора, но остаётся функционировать максимальный режим, диагноз очевиден.

В конструкции отопительной системы предусмотрен специальный регулятор оборотов печки на автомобиле Газель. Он отвечает за возможность включения обогрева на 1, 2 и 3 скоростях.

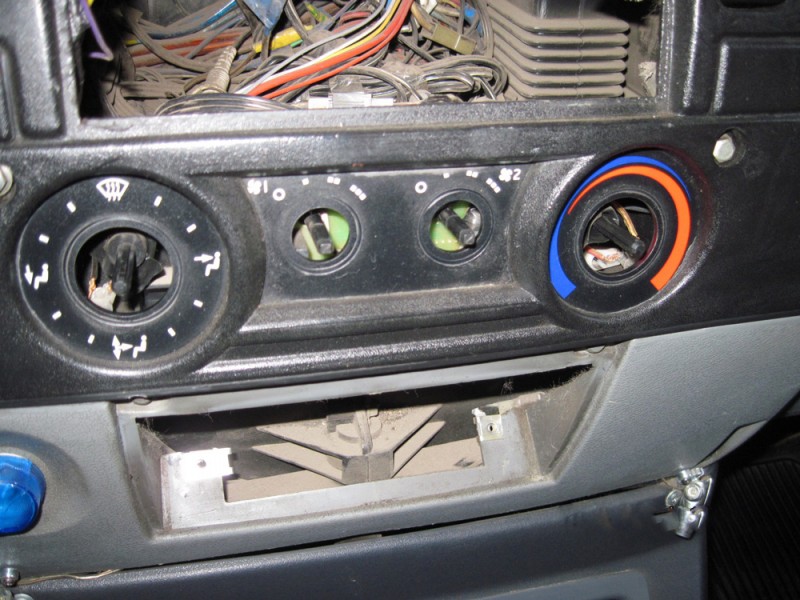

Блок управления отопителем автомобиля Газель

Достаточно серьёзной эту проблему называют применительно к автомобилям Газель Бизнес. Всё дело в том, что на этих машинах регулятор располагается под верхним бардачком, но под ним имеется ещё и элемент торпеды. Чтобы добраться до переключателя, там приходилось либо полностью разбирать торпеду, либо же вырезать пластик под верхним вещевым ящиком. Это не совсем эстетично и удобно.

Но в случае с переключателем отопителя на Газели подобная проблема автовладельцев не касается. Здесь расположение примерно аналогичное, то есть под верхним бардачком, но получить доступ к оборудованию значительно проще.

Ремонт системы отопления Газели в нашей ситуации предусматривает небольшие демонтажные работы с последующим отключением и установкой нового термореле или регулятора оборотов. Самостоятельно поменяв переключатель, вы сможете существенно сэкономить на услугах специалистов, а также получить дополнительный опыт в личную копилку.

Ремонт блока управления печкой в Газель
