Устройство и принцип работы системы охлаждения двигателя

Термостат

У термостата следует проверять температуру начала открытия и ход основного клапана. Для этого термостат установите на стенде БС-106-000, опустив в бак с водой или охл. жид. Снизу в основной клапан уприте кронштейн ножки индикатора. Начальная температура жидкости в баке должна быть 73-75°С. Температура жидкости постепенно увеличивается примерно на 1°С/м при постепенном окрашивании, чтобы она во всём объёме жидкости была одинаковой. За температуру начала открытия клапана принимается та, при которой ход основного клапана составит 0,1 мм. Термостат необходимо заменять, если температура начала открытия основного клапана не находится в пределах 81+_5\4°С или ход клапана менее 6 мм. Простейшая проверка термостата может быть осуществлена на ощупь непосредственно на автомобиле. После пуска холодного двигателя при исправном термостате нижний бачок радиатора должен нагреваться, когда стрелка указателя температуры жидкости находится примерно на расстоянии 3-4 мм от красной зоны шкалы, что соответствует 80-85°С.

Регулировка температуры охлаждающей жидкости

За поддержание постоянной температуры в системе охлаждения двигателя отвечает термостат. Данный элемент распределяет движение охлаждающей жидкости по контурам. Эти контуры называются малый и большой круг. Рубашку двигателя можно считать малым кругом, движение потока через радиатор-большой круг. Возникает такая ситуация, когда охлаждения наружным воздухом при движении ОЖ по большому кругу в жаркую погоду или при нагрузках оказывается недостаточно. Чтобы обеспечить эффективный отвод нагретого воздуха и поддерживать постоянную температуру охлаждающей жидкости дополнительно устанавливается один или целый ряд вентиляторов. Такие вентиляторы могут иметь механический привод (вискомуфту) или электрический привод.

Регулирование теплового режима «шторкой»

Жидкостная система охлаждения двигателя внутреннего сгорания может быть оснащена двойным регулированием теплового режима. Первым регулятором выступает термостат, о котором мы уже говорили. Вторым терморегулирующим элементом становится шторка-жалюзи.

Устройства с двойным регулированием конструктивно имеют жалюзи, установленные непосредственно перед радиатором. Благодаря такому решению в сильные морозы радиатор можно прикрыть, уменьшив интенсивность обдува наружным воздухом. Отвод тепла снизится, а само тепло можно более эффективно использовать для поддержания рабочей температуры ДВС и интенсивного отопления салона автомобиля.

Жалюзи представляют собой пластины из металла, которые соединены между собой шарнирами. Эти шторки могут иметь вертикальное или горизонтальное расположение перед устройством. Управление таким решением осуществляется рукояткой из салона автомобиля, а также может быть реализовано автоматически в отдельных конструкциях. Принцип действия механического устройства заключается в том, что задвигая или вытягивая рукоять в салоне, водитель осуществляет поворот пластин. Происходит изменение щели между жалюзи и происходит регулировка интенсивности обдува радиатора воздушными потоками. Результатом становится воздействие на температуру охлаждающей жидкости.

В условиях предельно низких температур на капот и радиаторную решетку дополнительно крепят специальный утеплительный чехол. Такой чехол изготовлен из водонепроницаемой пожаробезопасной ткани. Указанные меры способствуют поддержанию рабочего теплового режима двигателя в необходимых рамках.

Установка дополнительного радиатора

Появление мощных высокофорсированных атмосферных и турбодвигателей, которые работают в самых разных режимах нагрузки, поставило перед разработчиками задачу установить дополнительные устройства охлаждения. Инженеры реализовали параллельную установку дополнительного радиатора. Такое решение получило свой отдельный электрический вентилятор. Не стоит путать дополнительный радиатор охлаждения с интеркулером, который устанавливается для охлаждения сжатого воздуха в .

Автономная система отопления

Схема автономного отопления

Какими параметрами следует руководствоваться при выборе котла, и как устроен радиатор отопления? Это лишь немногая часть вопросов, которые приходится решать собственнику частного дома при планировании системы обогрева. Сначала разрабатывается схема отопления, определяются ее основные параметры – температурный режим работы, количество и месторасположение радиаторов, устройств управления.

Следующий этап — узнать, как устроен котел для отопления, и выбрать оптимальную модель

Это очень важно, так как он будет напрямую влиять на КПД и характеристики всего контура обогрева дома

Устройство котла отопления

Устройство газового котла

Принцип работы любого котла – получение тепловой энергии от энергоносителя (уголь, дрова, газ, дизельное топливо) и передача ее теплоносителю. Устройство котла отопления напрямую зависит от типа используемого топлива. Рассмотрим это на примере самых распространенных моделей — газовых.

Основным компонентом в данном случае является горелка. В ней энергия от горячего газа с помощью теплообменника передается воде. В твердотопливных моделях эту функцию выполняет камера сгорания. Помимо этого в котлах зачастую присутствуют следующие компоненты:

• Система подачи воды в теплообменник;
• Патрубок дымохода для отвода угарных газов;
• Элементы управления – контроль интенсивности пламени, содержания СО2, тяги, температуры воды и т.д.;
• Циркуляционный насос – предназначен для повышения скорости движения теплоносителя. В комплектацию большинства твердотопливных и некоторых газовых котлов не входит;
• Расширительный бак и система безопасности.

При выборе газовых моделей нужно обращать особое внимание на наличие второго контура, предназначенного для ГВС. Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание

Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание

Не рекомендуется приобретать котел, мощность которого выше требуемой. Это приведет к росту расхода энергоносителя и как следствие – повышению финансовых затрат на обслуживание.

Устройство радиаторов отопления

Батарея отопления в разрезе

Устройство радиатора отопления не меняется уже многие годы. Несмотря на применение новых материалов изготовления, улучшения внешнего вида батареи — при ее создании всегда руководствуются проверенной схемой.

На каких принципах основано устройство стандартной батареи отопления? Она должна состоять из двух компонентов – трубопроводов, по которым течет теплоноситель и теплообменной поверхности. При проектировании стараются увеличить тепловую отдачу и при этом уменьшить полезный объем транспортной магистрали. Для этого в устройстве радиатора отопления применяют материалы с увеличенным показателем теплопередачи – алюминий, медь и т.д

Для пользователя важно обращать внимание на такие параметры устройства стандартной батареи для отопления:

Номинальная мощность, Вт. Производители указывают значение этой характеристики при определенном температурном режиме работы системы. Например — 70/55 или 90/70;

Секционная или панельная модель. Для первых существует возможность увеличения полезной площади путем добавления секций;

Способ подключения

Это важно знать при анализе устройства системы отопления в многоквартирном доме. Если присутствует верхняя разводка труб – следует приобретать модели с боковым подключением.. Помимо установки радиаторов обязательно предусматривается их правильная обвязка

Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана

Помимо установки радиаторов обязательно предусматривается их правильная обвязка. Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана.

Одним из главных факторов нормальной работы радиатора является его правильная установка и подключение. При несоблюдении норм его КПД может снизиться на 10-15%.

Стальные радиаторы отопления

Панельные стальные радиаторы

Такие радиаторы называются еще конвекторами, они имеют высокий КПД – до 75 %. Внутри радиаторов находится одна или несколько стальных нагревательных панелей и конвекторное оребрение.

Устройство стального панельного радиатора.

Панельные радиаторы – самое бюджетное решение для собственного дома и ввиду этого являются наиболее распространенными в системах автономного теплоснабжения. В зависимости от количества нагревательных панелей и конвекционного оребрения выделяют следующие типы радиаторов водяного отопления панельной конструкции: 10, 11, 20, 21, 22, 30, 33.

Производители: Это в основном европейские страны — Германия (Buderus и Kermi), Чехия (Korado), Италия (DeLonghi), Финляндия (PURMO). Цены у них не высокие, поэтому российские изготовители не очень сильно представлены на этом рынке.

+ Плюсы:

• Инерционность – низкая, отдача тепла — отличная.
• Объем теплоносителя мал, потребление энергии — небольшое.
• Эти радиаторы экологичны и безвредны, поэтому могут использоваться в больницах, школах и детсадах.
• Крайне низкая цена.

— Минусы:

• Если из системы отопления слить воду, то при соприкосновении кислорода со стенками радиатора начинает образовываться коррозия.
• Гидроудары опасны для стальных радиаторов. Поэтому в многоэтажных зданиях их использовать нельзя.
• Из-за конвекции возможны сквозняки и поднятие мелкой пыли.

Трубчатые стальные радиаторы

Конструкция радиатора представляет собой конструкцию из стальных труб, по которым проходит горячая вода. Производство таких приборов дороже, чем панельных, поэтому и цена их выше.

Вариантов оформления существует множество – это настоящее пиршество для фантазии дизайнера.

Производители:

Из европейских стран-производителей можно назвать Германию (Kermi, Charleston, Zehnder Charleston, Arbonia) и Италию (Israp Tesi). Отечественные приборы, выпускаемые заводом КЗТО (Кимры), отличает рабочее давление до 15 бар. А модели «РС» и «Гармония» еще и защищены от коррозии полимерным покрытием.

Плюсы и минусы: У этих радиаторов, как и у панельных, имеются присущие стальным изделиям достоинства и недостатки. Однако по давлению у них показатели лучше (это плюс), а цена их существенно выше (это минус).

Главные характеристики:

• Давление (рабочее) – в среднем 6-10 бар (для панельных радиаторов) и 8-15 бар (для трубчатых радиаторов).
• Тепловая мощность (общая) – 1200-1600 ватт.
• Температура горячей воды (максимум) – 110-120 градусов.
• рН воды – 8,3-9,5.

Устройство и назначение радиатора системы охлаждения двигателя

Избыточное радиаторное тепло удаляется в окружающее пространство. Этому способствует его особая конструкция. Основными элементами изделия являются:

• верхний бачок;
• нижний бачок;
• сердцевина;
• элементы крепления.

Наиболее популярными материалами для изготовления радиаторов являются:

• медь;
• алюминий;
• медные сплавы;
• сплавы на основе алюминия.

Сердцевина изделия изготавливается в разном виде. Встречается трубчатый тип, бывает пластинчатый вариант, а также выпускается в сотовом виде. Чаще всего можно встретить трубчатую конструкцию. Внутри располагаются вертикальные трубки с сечением в виде овала либо круга. Они пропускаются сквозь ряды тонких пластин, установленных горизонтально. Они припаяны к обоим бачкам.

Предпочтительными являются трубки овального сечения. У них увеличена поверхность охлаждения, а это способствует быстрому теплообмену. Также, если случается нежелательное перемерзание жидкости, то овал лишь деформируется, а круг способен разорваться, разгерметизировав систему.

Реже встречаются пластинчатые варианты исполнения. В них ОЖ перемещается по объему, который сформирован двумя спаянными друг с другом фигурными пластинами. Нижняя торцевая часть и верхняя соединены с резервуарами. Охлаждающий воздух перемещается по внешней части пластин. Чтобы увеличить поверхность охлаждения, пластины изготовлены гофрированными. Таким образом удается скорей проводить остывание, чем у трубчатых аналогов.

Однако с пластинами больше встречаются недостатки. Они проявляются в быстром загрязнении, необходимости наличия большего числа спаянных участков, применении более тщательного ухода.

Сотовые конструкции сердцевин предполагают наличие горизонтальных круглых трубок для воздуха, которые снаружи омываются анитифризом. Для обеспечения комфортной спайки таких систем трубки развальцовываются на концах до шестиугольной формы. Такой формат обеспечивает большую, чем в аналогах охлаждающуюся поверхность.

Верхняя часть бочка, расположенного выше, оснащена припаянной горловиной. Снаружи она закрыта специальной пробкой с паровым клапаном. Также к бачку подходит небольшой патрубок, который нужно соединять с гибким шлангом. Через него подводится охлаждающая жидкость.

В нижнем бачке имеется отводящий патрубок с гибким шлангом. Для качественной фиксации использованы винтовые хомуты. Подобная конструкция позволяет иметь небольшое смещение блока относительно охладителя.

Пробка помогает изолировать систему от внешней среды. В ее конструкции присутствуют такие элементы:

• металлический корпус;
• паровой клапан;
• воздушный клапан;
• блокирующая пружина.

При возможном кипении системы охлаждения повышается уровень давления внутри всех резервуаров. По достижении определенного критического значения, которое установлено производителем, происходит открытие парового клапана, и избыточное давление стравливается в атмосферу. Это является нормальным событием.

В ином случае срабатывает воздушный клапан. После остановки автомобиля происходит охлаждение жидкости, во время которого пар конденсируется и в системе давление снижается ниже атмосферного. Избежать сдавливания трубок вовнутрь помогает впускной клапан с крышки радиатора. Он после открытия пропускает немного воздуха внутрь, обеспечивая баланс внутреннего и внешнего давления.

Компенсировать необходимый рабочий объем антифриза помогает наличие расширительного бачка. В нем должна сохраняться жидкость в установленном производителем количестве

Важно мониторить уровень жидкости в расширительной емкости

В определенных моделях радиаторов отсутствует заливной патрубок. Добавлять антифриз до требуемого объема тогда следует через расширительный бак. Осуществляется контроль заполненности лишь на холодном моторе.

Принцип работы

Для правильного функционирования современные жидкостные системы охлаждения в процессе работы учитывают множество важнейших параметров. Специальные датчики снимают показания температуры двигателя, температуры охлаждающей жидкости и моторного масла, температуры за бортом и т.д.

Если вкратце описывать принцип работы системы охлаждения, тогда  за точку отсчета стоит принять жидкостной насос. Этот элемент заставляет охлаждающую жидкость постоянно двигаться  и циркулировать по кругу. При этом проход через рубашку охлаждения двигателя (малый круг) позволяет жидкости омывать горячие стенки головки блока и цилиндров.  Когда температура охлаждающей жидкости растет, тогда при определенных показателях срабатывает термостат и открывает доступ жидкости в большой круг (радиатор). Так удается избежать перегрева двигателя и эффективно отдать жидкости избыточное тепло от нагретых деталей мотора. Когда горячая жидкость попадает в устройство охлаждения, от неё происходит отвод тепла в окружающую атмосферу. Полный цикл заканчивается, а охлажденная жидкость движется аналогично по новому циклу.

Вполне очевидно, что радиатор является своеобразным теплообменником, который обеспечивает эффективное охлаждение не самого мотора, а охлаждающей жидкости. Установка дополнительного вентилятора или жалюзи позволяет поддерживать температуру жидкости на оптимальном для работы мотора уровне как в экстремальный  холод, так и в сильную жару.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Централизованная система отопления

Схема отопления многоквартирного дома

Намного сложнее устроена система отопления многоэтажного дома. Она представляет собой сложный комплекс, состоящий из распределительного (элеваторного) узла, стояков и отопительных приборов.

Подающая теплосеть характеризуется большим давлением воды в трубах и высоко температурой. Как устроено отопление в пятиэтажном доме, и каким образом происходит стабилизация этих параметров до приемлемых величин?

Устройство элеваторного узла

Распределительный узел в доме

Он предназначен для подключения дома к тепловой магистрали и является обязательным элементом в устройстве отопления в пятиэтажном доме. В нем предусмотрены механизмы подачи воды по внутренним сетям здания, есть зона уменьшения ее температуры до требуемого значения, а также здесь происходит нормализация давления.

Правильно устроенная система отопления в многоквартирном здании должна содержать такие компоненты элеваторного узла:

• Грязевики – уловители загрязняющих элементов в теплоносителе;
• Манометры и термометры;
• Датчик учета тепловой энергии.

После стабилизации теплоносителя до требуемых показателей он поступает во внутреннюю разводку труб для подачи в квартиры дома.

Все работы по регулировке и контролю элеваторного узла должны осуществлять представители управляющей компании.

Внутренние трубопроводы отопления

Распределение горячей воды происходит с помощью стояков. Их может быть несколько — от 2-х до 8-ми, в зависимости от схемы отопления. В домах хрущевского проекта можно встретить 2-5 стояков, проходящих через одну квартиру. Такое обустройство значительно затрудняет организацию индивидуального теплового учета.

Зачем рядовому потребителю знать, как устроены системы отопления домов: котлы, радиаторы, и т.д. Это может пригодиться при самостоятельном планировании, ремонте и обслуживании системы. Но перед тем как выполнять тот или иной тип работ нужно внимательно изучить характеристики отопления и отдельных компонентов.

Подробнее узнать принцип работы отопления многоквартирного дома можно из видеоматериала:

Работа системы охлаждения

Циркуляцию жидкости в системе охлаждения осуществляют по двум кругам: малому и большому.

По малому кругу жидкость циркулирует при пуске холодною двигателя, обеспечивая его быстрый прогрев в такой последовательности: жидкостной насос — распределительные трубы — рубашка охлаждения блока цилиндров — рубашка охлаждения головки блока цилиндров — верхний патрубок термостата (клапан закрыт) — перепускной шланг приемная полость жидкостного насоса.

По большому кругу жидкость циркулирует при прогретом двигателе: жидкостной насос (как и по малому кругу) — термостат (клапан открыт) — резиновый шланг — патрубок радиатора — верхний бачок радиатора — сердцевина радиатора — нижний бачок радиатора — патрубок — шланги — приемная полость жидкостного насоса.

Переохлаждение двигателя сопровождается ростом механических потерь из-за повышения вязкости масла, ухудшением процессов смесеобразования и сгорания, следствием чего является повышенный расход топлива. Конденсация паров воды в картерной полости холодного двигателя и на стенках цилиндров приводит к коррозии. В отрабатавших газах повышается содержание углеводородов не сгоревшего топлива и высокотоксичных альдегидных соединений.Принудительный отвод теплоты от деталей двигателя осуществляется с помощью жидкости или воздуха, в связи с чем различают двигатели жидкостного и воздушного охлаждения.

Радиатор является теплообменником системы охлаждения, где поступающая из двигателя жидкость передаст теплоту потоку воздуха.

Радиатор состоит из верхнего и нижнего бачков, соединенных между собой трубками, образующими его охлаждающую решетку (сердцевину ра­диатора). Верхний бачок радиатора имеет наливную горловину с пробкой, а нижний — сливной кран. В наливную горловину впаяна пароотводная трубка, соединенная с расширительным бачком. Пароотводная трубка за­глублена в радиатор, где отводимые пары конденсируются. К верхнему и нижнему бачкам припаяны боковые стойки. Стойки и пластина образуют каркас радиатора. Сердцевина радиатора состоит из нескольких рядов тру­бок, впаянных в верхний и нижний бачки. К трубкам крепятся гонкие ох­лаждающие пластины или гофрированные ленты, изготовленные из лату­ки, алюминия или красной меди.

Пробка заливной горловины в закрытых системах жидкостного охлажде­ния имеет два предохранительных клапана с уплотнительными резиновы­ми прокладками и пружинами. Паровой клапан регулируют на избыточное давление (0,145—0,160 МПа), воздушный клапан открывается при падении давленияв системе против атмосферного не более чем на 0,01 МПа.

При нормальном функционировании клапанов система охлаждения только кратковременно может сообщаться с окружающей средой или поло­стью расширительного бачка.

Жалюзи устанавливаются перед радиатором, с их помощью регулирует­ся количество воздуха, проходящего через сердцевину радиатора. Жалюзи изготовляются в виде набора вертикальных иди горизонтальных пластин — створок из оцинкованного железа, которые объединены общей рамкой и снабжены шарнирным устройством, обеспечивающим одновременный или групповой поворот их вокруг своей оси. Жалюзи прикрепляют к каркасу радиатора или к его наружной облицовке. Управление створками осущест­вляется вручную или с помощью устройства с термостатом.

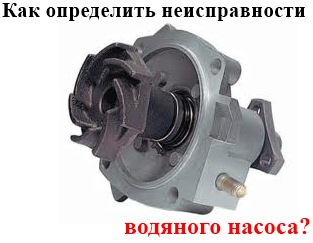

Жидкостной насос создаст в системе охлаждения принудительную цир­куляцию жидкости. Применяют одноступенчатые жидкостные насосы цен­тробежного типа. Привод насоса, как правило, работает от шкива коленча­того вала посредством клиноременной передачи.

Жидкостной насос состоит из корпуса, вала привода с крыльчаткой, ступицы для крепления шкива привода, самоподжимной уплотняющей манжеты, двух латунных обойм, резиновой манжеты» уплотняющей шайбы ипружинного кольца. Вал насоса вращается на двух шарикоподшипниках.

Центробежные насосы одноступенчатого типа, рассчитанные на давле­ние и 0,04 —0,1 МПа, отличаются компактностью и обеспечивают доста­точную подачу жидкости при сравнительно больших зазорах между крыль­чаткой и стенками корпуса.

Вентилятор служит для создания воздушного потока, проходящего че­рез сердцевину радиатора, для охлаждения жидкости, протекающей по трубкам.

Обслуживание системы охлаждения гарантия нормальной работы вашего двигателя.

Расчет радиаторов отопления частного дома

Таблица характеристик 1 секции радиатора отопления в зависимости от материала и размера секции.

От того, насколько точно и тщательно будет выполнен расчет количества радиаторов отопления в частном доме, зависит равномерность обогрева и эффективность работы всей отопительной системы. Средняя тепловая мощность отопления составляет 100 Вт на 1 кв. м. площади. То есть, для обогрева комнаты площадью в 20 кв. м. нужен радиатор мощностью 2000 Вт. Если мы выберем для обогрева биметаллический радиатор с теплоотдачей 200 Вт на секцию, то там понадобится 10-секционный обогреватель (или две батареи по 5 секций). Чугунные батареи отличаются меньшей теплоотдачей, в среднем 120-140 Ватт на одну секцию, поэтому здесь секций должно быть больше.

Также в процесс расчета включаются:

• Поправки на вид остекления;
• Наличие теплоизоляции и толщина стен;
• Высота потолков (стандартная формула учитывает высоту потолков от 2,5 до 3 метров);
• Наличие обогреваемых помещений над текущим помещением;
• Количество наружных стен (угловые комнаты более холодные);
• Количество и площадь окон;
• Климатические особенности данной местности.

Наиболее точные расчеты включают учет розы ветров и расположение наружных стен относительно сторон света.

Схемы подключения: «ленинградка», боковое подключение и диагональное.

Как подключить радиаторы отопления в частном доме? Если вы планируете вести однотрубную систему, мы рекомендуем схему «ленинградка» с перемычкой (байпасом) на каждую батарею. Если вы планируете использовать двухтрубную систему, то здесь применяется диагональное или боковое подключение. Регулировка радиаторов отопления в частном доме осуществляется с помощью кранов, перекрывающих подачу теплоносителя. При необходимости, краны можно поставить на каждую батарею – это поможет выровнять температуру в комнатах.

Регулировка доступна и в однотрубной системе, но для этого она должна быть выполнена по схеме «ленинградка», с байпасом/перемычкой и тремя кранами на каждую батарею.

Пару слов от магазина ТопТепло

Мы – интернет магазин от компании, основная цель которой обеспечить потребителя, как оптового, так и розничного, качественными изделиями отопительной техники для вашего производства, офиса и дома!

Мы реализуем различную отопительную технику, которая будет создавать для вас тепло и комфорт. Кроме того, мы предлагаем розничным и оптовым покупателям расходные материалы для установки различных систем отопления, дополнительные источники электроэнергии, приборы для подачи воды, и другие изделия.

Что мы предлагаем покупателям? Разнообразный ассортимент техники для систем отопления и сопутствующих товаров. Поставляем необходимое оборудование непосредственно заказчику. Все поставляемое оборудование имеет сертификаты качества и гарантии производителей. Оперативно решаем вопрос оформления заказа и его доставки. Предлагаем покупателям различные формы оплаты, доставки, самовывоз.

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 г\см2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых а\м на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Заключение

В техобслуживание автомобилей всё шире внедряются методы диагностики с использованием электронной аппаратуры. Диагностика позволяет своевременно выявить неисправности агрегатов и систем автомобиля и устранить их до того, как они вызовут серьёзные нарушения. Объективные методы оценки технического состояния агрегатов и узлов автомобиля помогают вовремя устранить дефекты, которые способны вызвать аварийную ситуацию, что повышает безопасность дорожного движения.

Применение современного оборудования для выполнения работ по техническому обслуживанию и ремонту автомобилей облегчает и ускоряет многие производственные процессы, но требует от обслуживающего персонала усвоения определённого круга знаний и навыков: устройство автомобиля, основные технологические процессы техобслуживания и ремонта, умение пользоваться современными контрольно-измерительными приборами, инструментами и приспособлениями.

Для изучения устройства и процессов работы механизмов автомобиля необходимы знания физики, химии, основ электротехники в объёме программ средних школ.

Применение современного оборудования и приспособлений для выполнения монтажно-демонтажных работ ремонта автомобиля не исключает необходимости освоения навыков общеслесарных работ, которыми должен владеть рабочий, занимающийся ремонтом.

Хорошо организованное техобслуживание, своевременное устранение неисправностей в агрегатах и системах автомобиля, при высококвалифицированном выполнении работ, позволяют повысить долговечность автомобилей, снизить их простои, увеличить сроки межремонтных пробегов, что в конечном счёте значительно сокращает непроизводительные издержки и повышает рентабельность эксплуатации автотранспортных средств.
