Тормозной суппорт: как работает, как верно определить неисправность, ремонтопригодность

Тормозной суппорт: каков же принцип его работы?

Схема суппорта не сложная и одинакова в большинстве представителей модельного ряда. Нажатие на тормоз способствует появлению давления в области тормозной магистрали. Это давление способствует сдвижению поршней суппортов, которые и подталкивают колодки к закрепленному на колесе тормозному диску, одновременно прижимая их с 2 сторон.

Возникающее из-за этого трение и является эффектом торможения авто. Устройство суппорта нельзя назвать сложным. По факту он состоит из поршней, подключенных к гидравлической системе, к ним крепятся тормозные колодки.

Количество тормозных колодок, способ крепления к ступице могут быть различными, зависит от конкретной модели автомобиля. Самая распространенная и привычная схема – две колодки на одно колесо, двухточечное крепление к ступице.

Зачем нужен тормозной суппорт?

Для того чтобы остановить крутящееся колесо необходимо прижать колодки к специальному диску, который крутится вместе с колесом. За эту процедуру и отвечает вышеназванный тормозной механизм.

Тормозной суппорт должен быть прочным, жаростойким и компактным.

Этот тормозной волшебник сконструирован так, что передаёт давление гидравлической жидкости в тормозной магистрали на колодки и при этом выдержать все нагрузки от колоссального выделения энергии.

На первый взгляд всё просто, но так ли это на самом деле? Давайте разберёмся более детально в том, как работает тормозной суппорт.

Диагностика заднего суппорта

Диагностика состоит из двух этапов:

1. Сравнения эффективности торможения всех колес.
2. Визуального осмотра суппорта.

Чтобы сравнить эффективность торможения всех колес, проведите диагностику с помощью компьютерного стенда. Если такой возможности нет, необходимо на ровном горизонтальном асфальтированном участке разогнать автомобиль до 30 километров в час, после чего выжать педаль сцепления (на автомобилях с АКПП включить нейтральную передачу) и резко до упора нажать на тормоз. Эта процедура позволяет определить состояние тормозных суппортов на любых автомобилях, вне зависимости от наличия АБС. Если все суппорты исправны, то машину не занесет. Если один из суппортов плохо работает или неисправен, машину занесет. Во время заноса вы ощутите, переднюю или заднюю часть автомобиля поворачивает, поэтому найти неисправный суппорт не составит труда. Ведь автомобиль всегда заносит в сторону, противоположную неисправному суппорту.

Для визуального осмотра тормозного суппорта необходимо подпереть переднюю часть машины противооткатными упорами, затем приподнять заднюю часть с помощью домкратов. Подняв машину домкратами, обязательно установите подпорки (их продают в автомагазинах). Это позволит избежать опрокидывания домкратов и падения автомобиля. Установив подпорки, снимите задние колеса и осмотрите суппорт. Внимательно проверьте  состояние пыльников цилиндров и направляющих. При обнаружении трещин, разрывов и пробоин, необходимо снять суппорт для более серьезной оценки состояния, возможного ремонта и замены пыльников.

Попросите помощника несколько раз сильно нажать на педаль тормоза, чтобы убедиться в отсутствии утечки тормозной жидкости. Затем попросите помощника несколько раз включить и выключить ручной тормоз, одновременно осматривая работу его привода и вращая тормозной диск. Это поможет определить состояние механизма привода ручного тормоза. Если после нажатия и отпускания педали тормоза колесо не сразу начинает вращаться легко, необходимо обязательно заменить резиновую манжету поршня. Ведь она играет роль своеобразной пружины, которая возвращает поршень в цилиндр после снижения давления жидкости.

Как работает задний тормозной суппорт

Как и передний суппорт, задний состоит из тормозного цилиндра с поршнем, скобы и направляющих, обеспечивающих движение суппорта по скобе. При нажатии на педаль тормоза давление в тормозной магистрали возрастает, поршень выходит из цилиндра и прижимает одну колодку. Благодаря тому, что суппорт спокойно передвигается по скобе с помощью направляющих, обеспечивается равномерное распределение давления на обе тормозные колодки и их прижимание к тормозному диску.

Механический привод ручного тормоза работает аналогично – тросик приводит в действие рычаг, закрепленный на корпусе суппорта, который, в свою очередь, выжимает одну из колодок. Свободное движение суппорта на скобе равномерно распределяет прижимное усилие на обе колодки, обеспечивая одинаковое давление на тормозной диск. По этой же схеме выполнен и электрический привод ручного тормоза. Разница в том, что в одних моделях электромотор нажимает на поршень цилиндра суппорта, а в других непосредственно на одну из колодок.

Типы

Устройство бывает:

• фиксированным;
• плаваюшим;
• увеличенным плавающим.

Фиксированная система закрепляется на поворотном кулаке, а поршни располагаются по обе стороны от диска, колодки обжимают диск. В неактивном положении поршни удерживаются с помощью пружин. Тормозная жидкость подается через разветвленные трубки к цилиндрам с разных сторон. Такая система работает эффективно и применяется для автомобилей, где нагрузка особенно высокая – грузовые машины.

Плавающий – имеет такое название, потому что может перемещаться по направляющим. Колодки также располагаются с внутренней стороны и с внешней, но поршень (поршни) прижимает только внутреннюю колодку, прижим второй жестко закрепленной колодки обеспечивается за счет движения суппорта в направлении противоположном движению поршня. Этот тип устройств стоит дешевле, менее эффективен, однако, более популярен.

Увеличенный плавающий узел работает по тому же принципу, что и стандартный плавающий, но используется поршень большего размера и увеличенные по площади колодки, что наращивает эффективность торможения.

Основные симптомы выхода из строя

Если вы планируете приобрести ремкомплект суппорта, следует учитывать, что от его качества будет зависеть безопасность движения. Все дело в том, что процесс торможения обусловливается трением деталей друг о друга, что приводит к повышению температуры в них.

Важным считается, чтобы элементы тормозной системы обладали повышенной прочностью, хорошо сопротивлялись действию высоких температур и быстро остывали. Только в таком случае получится избежать быстрого выхода из строя элементов тормозной системы и увеличить срок службы суппорта.

Симптомы, указывающие на выход суппорта из строя:

• Появление посторонних звуков в районе прикрепления детали к диску колеса. Чаще всего это сильный скрип, который подает водителю сигнал о том, что процессы трения вышли из-под контроля, и металл суппорта начинает терять свою прочность. Появление посторонних звуков может быть вызвано простым прекосом колодок и на ранних стадиях не требовать полно замены детали.
• Если проблема в тормозных дисках, то чаще всего к различным звукам добавляется биение руля при торможении.

Достаточно часто причиной плохой работы тормозов становиться простой разрыв пыльника тормозного поршня.

Если сразу не исправить ситуацию, то можно дождаться того, что под воздействием грязи и пыли между поршнем и самим цилиндром появляются участки ржавчины. Такое состояние этих элементов может спровоцировать отказ тормозов в самый неподходящий момент.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Виды и назначение топливораздаточных колонок – полезная информация для водителей

Можно ли отремонтировать

У меня есть большая и замечательная статья по ремонту, обязательно читайте, там все по полкам. Суппорта ломаются от этого никуда не уйти, может просто банально пыльник «проворонили», либо рабочий поршень закис. В общем если покупать новый в сборе, то это дорого. Но можно отремонтировать и этот.

Для этого приобретается ремонтный комплект. По сути это все новые внутренности, которые стоит заменить.

Рабочие поршни ремонтировать нет смысла (отчищать их от ржавчины или окисла), поверхность зачастую уже съедена, и даже если вы снимете часть на специальном станке, то размеры уже не подойдут.

Поэтому последовательность действий должна быть такая:

• Приобретаем ремкомплет.
• Снимаем суппорт с машины и разбираем его.
• Удаляем все старые резинки, при надобности чистим корпус.
• Устанавливаем новые детали.
• Устанавливаем на авто, прокачиваем тормозную систему.

Хочется отметить отдельно направляющие, по сути это два длинных болта, по которым ходит подвижная часть конструкции. Если они изнашиваются, либо у них рвется уплотнительная резинка, работа суппорта также может нарушиться, их также желательно заменить.

Сейчас небольшое полезное видео смотрим.

На этом заканчиваю, читайте наш АВТОБЛОГ.

Похожие новости

• Какие тормозные барабаны лучше чугунные или алюминиевые. Читать …
• Чем и какой краской покрасить тормозные барабаны. Чтобы не ржаве…
• Преобразователь ржавчины состав. Можно ли сделать своими руками?

Важные технические подробности

Механизм работает по двум немного отличающимся принципам.

• с фиксированной конструкцией;
• с плавающей скобой.

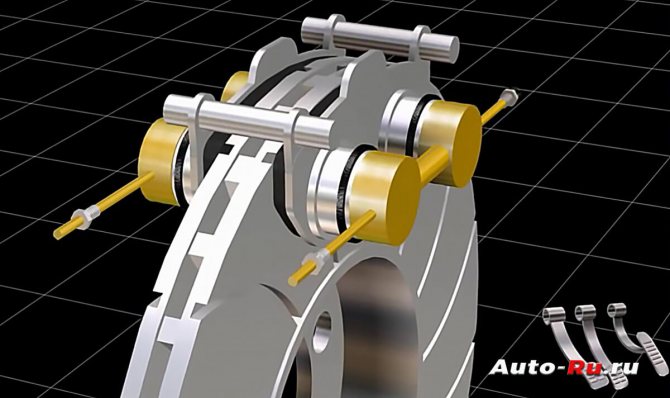

С фиксированной конструкцией

Представляет собой прочный металлический корпус, жёстко закреплённый на поворотном кулаке.

Внутри него находятся поршни, а также сами тормозные колодки, которые в спокойном состоянии отжаты от тормозного диска пружинами.

Когда мы нажимаем на педаль тормоза, давление гидравлической жидкости в магистрали растёт и по шлангам передаётся к поршням суппорта.

Они в свою очередь выдвигаются и прижимают колодки к тормозному диску, благодаря чему вращение колёс гасится, и мы останавливаемся.

С плавающей скобой

В конструкциях с плавающей скобой одна из колодок приводится в движение при помощи поршня, а вторая жёстко закреплена на суппорте, а если точнее, то на так называемой скобе, которая может двигаться по направляющим.

В момент торможения поршень сначала прижимает одну колодку, а затем под действием давления начинает сдвигаться вся скоба, прижимая вторую колодку.

Считается, что такая конструкция проще и дешевле, поэтому именно её можно чаще всего увидеть на обычных, не спортивных автомобилях.

Ну вот и разобрались, как работает тормозной суппорт. Теперь, когда вы услышите красивую рекламу какого-нибудь нового спорткара, имеющего огромные красные суппорта, уже точно будете знать, что это не просто красивая деталь, прячущаяся глубоко в колёсных дисках, а крайне важный элемент тормозной системы, от надёжности которого зависит безопасность движения.

На этом разрешите откланяться, друзья-автолюбители, до новых встреч на страницах нашего блога!

Суппорт тормозной – это одна из наиважнейших деталей тормозной системы. От исправности данной детали зависит безопасность езды в машине. Суппорт представляет собой относительно небольшое устройство, которое прижимает тормозные колодки к диску во время торможения авто.

Фактически только эта деталь является подвижной частью тормозной системы авто, поэтому работоспособность системы в огромной степени зависит от исправности этого элемента.

В процессе улучшения дисковых тормозов были выявлены два отдельных пути развития тормозных суппортов: с фиксированной конструкции и с «плавающей скобой».

Способы ремонта суппорта

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

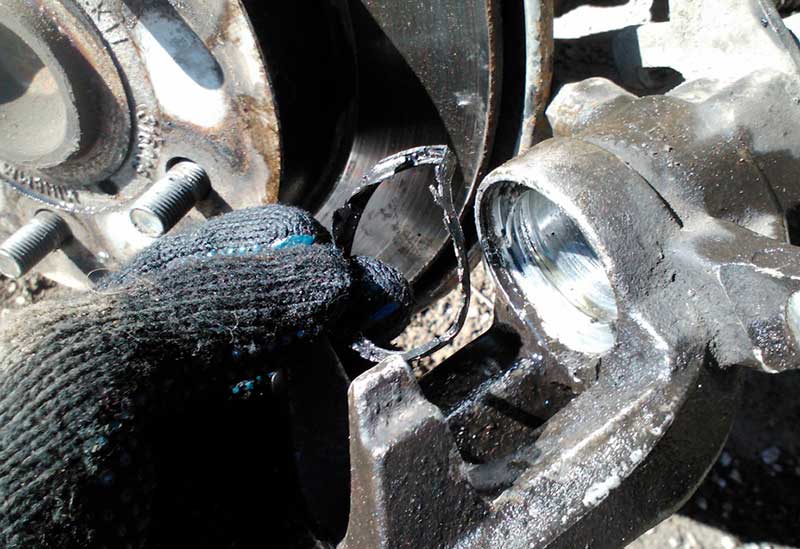

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

Ещё кое-что полезное для Вас:

• Почему скрипят тормозные колодки автомобиля. Причины и способы устранения
• Что будет, если ездить на автомобиле без ПТС?
• Обязан ли водитель выходить из машины по требованию инспектора ГИБДД?

Коррозия на поршне суппорта

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

Как снять тормозной суппорт

Снятие суппорта производить лучше всего на подъемнике.

Последовательность действий при снятии суппорта на примере отечественной «классики»:

Перед работами требуется поднять автомобиль, используя подъемник. Домкратом тоже можно пользоваться, если нет возможности поднять машину полностью.
Необходимо воспользоваться гаечным ключом для откручивания болта крепления кронштейна тормозного шланга с тормозным механизмом. После этой процедуры кронштейн можно убрать, чтобы он не мешал.
После снятия кронштейна, вы обнаружите болт крепления тормозного шланга. Этот болт требуется выкрутить и снять шланг.
Как только вы снимите тормозной шланг, из отверстия вытечет жидкость. Чтобы предотвратить вытекание, требуется закрыть отверстие подходящим по размеру болтом.
Далее, надо произвести снятие тормозных колодок, чтобы они не мешали в дальнейшем.

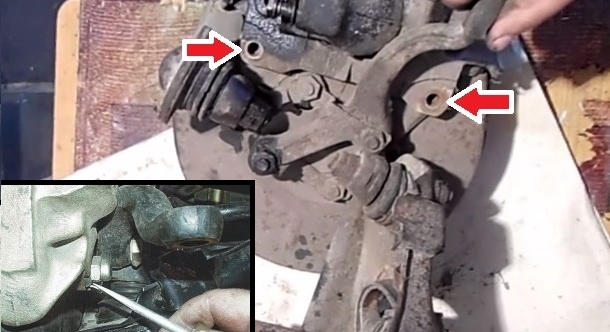

Потребуется открутить болты крепления тормозного механизма

Потребуется отогнуть стопорные пластины.
Очень важно знать, что эти болты различны между собой, поэтому вкручивать их нужно именно в тот паз, где они были.
Снимите тормозной суппорт.

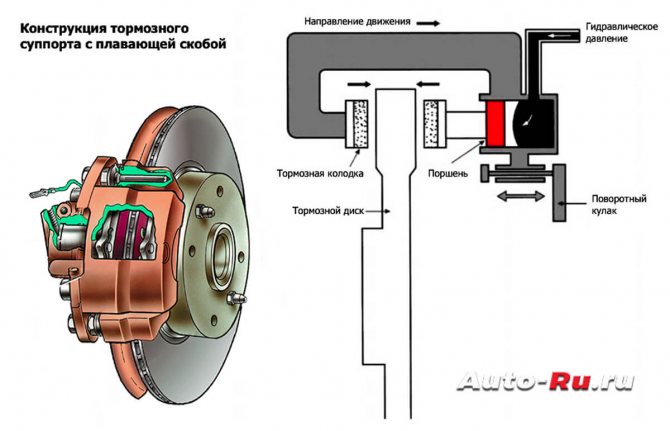

Суппорт с плавающей скобой

Такие тормозные механизмы отличаются от тем, что на одной стороне колодка находится на одном месте все время. Такой суппорт состоит из кронштейна и корпуса цилиндра, непосредственно закрепленного с внутренней стороны колеса. В корпус цилиндра устанавливается один или два поршня.

Во время торможения поршнем надавливается на вторую колодку, что находится перед ним: вначале двигается колодка, а после, когда она прижалась к плоскости диска, плавающая скоба перемещается навстречу поршню по направляющим пальцам.

Вторая внешняя колодка прижимается к тормозному диску. Суппорт с таким механизмом проще и дешевле и он относительно небольшой. Такая деталь активно используется на недорогих авто.

Как работает суппорт

В тормозной магистрали при нажатии на педаль увеличивается давление. Оно передается на поршни суппортов. В результате они подводят колодки к диску и прочно зажимают его с двух сторон.

Здесь вступает в силу закон трения, и вращение начинает замедляться. При этом энергия движения превращаются в тепловую, нагревая суппорт и колодки. Вот почему суппорты обязаны иметь хорошую теплоотдачу и быть крепкими, чтобы под воздействием высоких температур не изменять форму.

Близкая кончина

Основным признаком того, что суппорт скоро выйдет из строя, является появление скрипа. Этот неприятный звук сигнализирует об усилении трения и износе механизма. Здесь нужно проявить бдительность, ведь создавать скрип также могут изношенные или недавно поставленные колодки.

Важность профилактики

Чтобы избежать частых поломок суппортов и других неисправностей тормозной системы, их время от времени нужно обслуживать – разбирать и смазывать. Выполняя эту задачу, обязательно проверяйте, целы ли резиновые уплотнители, ведь из-за их повреждений суппорты могут раньше времени выйти из строя. В цилиндры этих изделий при разрыве пыльников попадает дорожная грязь, царапающая цилиндр и поршень.

Суппорты прослужат долго, если правильно подобрать для них смазывающий материал. Графитовая смазка и литол в этом случае не подходят. Использовать нужно лишь специальное вещество, продающееся в автомагазинах. Этому есть простое объяснение: тормозной суппорт подвергается не только высоким температурным воздействиям, но и влиянию грязи.

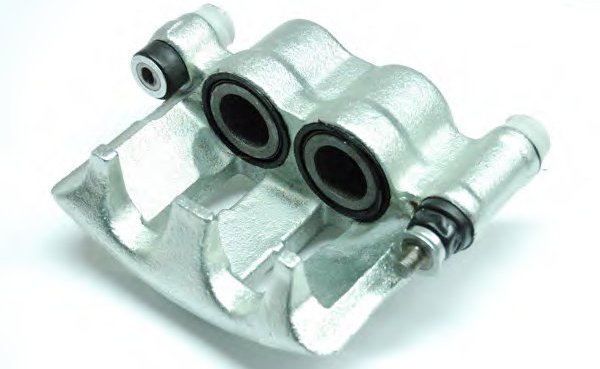

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать

Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

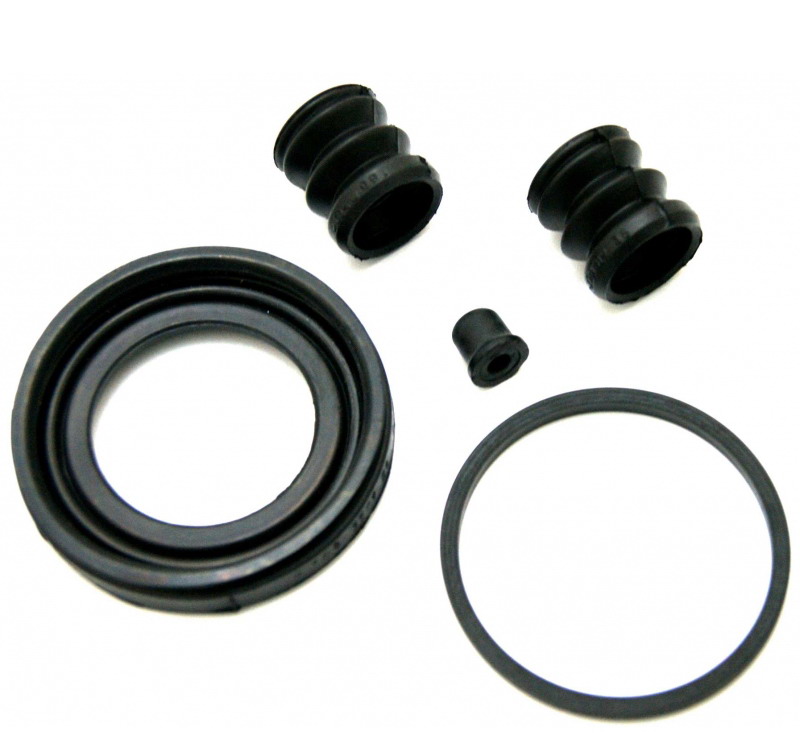

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:
