Усилитель тормозов вакуумный: как устроен и работает, неполадки вут

Признаки неисправности вакуумного усилителя тормозов и его ремонт

Прежде всего, следует отметить что поломка или полный выход из строя ВУТ не проявляются какими-то явными и характерными лишь для этой ситуации симптомами. Другими словами, причиной того или иного признака поломки ВУТ, может быть и что-то иное. И все-таки, мы перечислим наиболее характерные признаки поломки усилителя тормозов:

• снижение эффективности торможения;
• троение двигателя на холостых оборотах;
• педаль тормоза при нажатии не продавливается или продавливается очень туго;

Что касается троения мотора, то вызывается оно разгерметизацией вакуумного шланга усилителя тормозов, и как следствие этого, не штатным поступлением воздуха во впускной коллектор. Если при нажатии педали тормоза мотор перестает троить, значит нужно проверить все соединения, хомуты, шланги в усилителе тормозов. Соответственно в дизельных автомобилях, такой признак не встречается, ибо, во впускном коллекторе дизеля, разрежение значительно слабее, а потому, там используются вакуумные насосы.

Есть разные способы проверки работоспособности ВУТ. Можно просто внимательно его осмотреть. Если вы обнаружите потеки, повреждения, перекосы и нарушения герметичности, их нужно  устранить или же заменить поврежденный узел или сам усилитель. Также можно обратиться на СТО, если вас не устраивает эффективность работы тормозов. Особенно, если вы не очень хорошо разбираетесь в устройстве и работе этой системы.

Существует и достаточно простой способ проверки усилителя тормозов, самостоятельно. Для этого, прокачиваем тормоза, при выключенном двигателе, то есть, несколько раз нажимаем и отпускаем педаль. Далее выжимаем педаль тормоза примерно до середины и запускаем мотор. Если педаль проваливается, с вашим ВУТ все в порядке, если же педаль остается на месте, усилитель нуждается в ремонте или замене.

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов. Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр

Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор. Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров

Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле. Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте. Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам. Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы. Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование. Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках. Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом. Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха

Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу. Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

Диагностика и ремонт4 февраля 2018Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент. Чтобы выявить признаки критического износа элемента, предлагается рассмотреть принцип работы вакуумного усилителя тормозов (ВУТ) и способы диагностики в условиях обычного гаража.

Как работает вакуумный агрегат?

Вакуумная камера, в которой не содержится воздуха, выходит на коллектор впуска, это осуществляется при помощи специального клапана. Обычно на современных автомобилях, к ним можно отнести модели не старше 2010 года, дополнительно установлен и электронасос, он отвечает за стабильную работу вакуумного усилителя.

В то время, когда двигатель авто не работает, этот специальный клапан отсоединяет усилитель тормоза от коллектора. Таким образом, при выключенном моторе тормоза у транспортного средства на время исчезают, перестают функционировать. Такой же принцип срабатывает и во время работы мотора, при условии даже незначительной поломки вакуумного устройства.

Вторая часть вакуумного агрегата, которую можно условно назвать атмосферной, как мы отметили ранее, соединена со второй вакуумной половиной при помощи клапана. Работа этого клапана и положена в основу функционирования вакуумного агрегата, так как он создает разные давления между двумя камерами этого тормозного устройства. Когда мотор не заведен, а водитель не давит на тормозную педаль, давление в этих двух камерах – вакуумной и атмосферной, будет одинаковое.

Когда водитель только начинает нажимать на педаль, толкатель приходит в движение по конкретной траектории, а именно – к следящему клапану, а также и штоку цилиндра тормоза. Таким движением клапан перекрывает канал между двумя частями агрегата, выполняющими разные функции.

В такой ситуации в вакуумной части прибора давление остается на прежнем уровне, а в камере атмосферной в этот момент происходит разряжение. Когда процесс торможения будет завершен, пружина возвратит диафрагму в первоначальное положение.

Устраняем неисправность

Устранить проблему с неработающим усилителем можно только в случае, если поврежден трубопровод, обратный клапан или его уплотнитель.

Выявлять неисправность стоит последовательно:

• проверяем затяжку хомутов трубопровода и состояние трубки в местах зажимов (нередко в них появляются трещины);
• осматриваем состояние уплотнителя обратного клапана усилителя. С временем этот резиновый элемент расслаивается из-за чего теряется герметичность вакуумной камеры (отсюда и шипение при торможении);
• меняем трубопровод вместе с хомутами. Стоит он недорого, поэтому проще его поменять, чем проверять герметичность, тем более что устранить трещину достаточно сложно. После замены проверяем работоспособность усилителя;

Если замена трубопровода не дала результат, замене уже подлежит сам усилитель, поскольку узел этот считается неразборным и ремонту не подлежит.

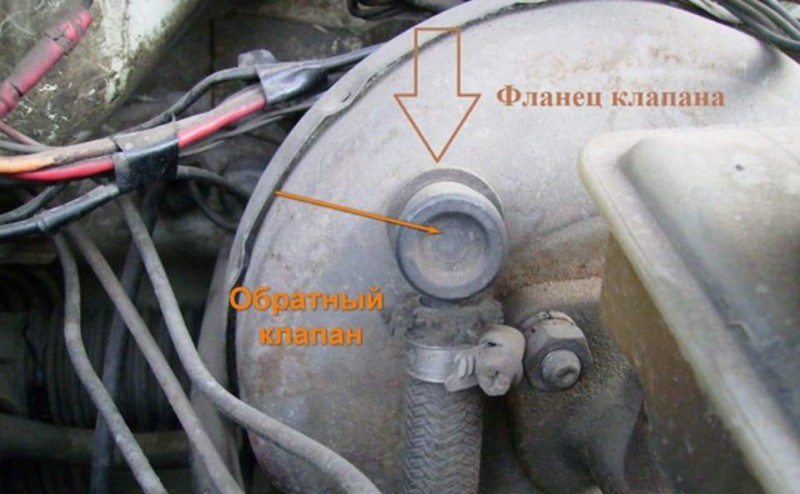

В процессе работ не лишней будет проверка обратного клапана. Сделать это можно двумя способами.

Первый подразумевает демонтаж этого элемента. Далее необходимо ртом подуть в штуцер, которым клапан устанавливается в усилитель. При этом он должен беспрепятственно пропускать поток воздуха.

Затем делаем обратное действие – втягиваем воздух через этот же штуцер. Исправный клапан воздух пропускать не должен.

Если нет желания снимать клапан, из-за чего может нарушиться герметичность в месте соединения, можно поступить так: запускаем двигатель, даем ему поработать.

Затем нажимаем до упора педаль тормоза, удерживаем ее в таком положении и глушим мотор.

Если клапан исправен, то он закроется (из-за отсутствия разрежения со стороны коллектора), при этом в вакуумной камере вакуум сохраниться, поэтому педаль сопротивления не будет оказывать (для удержания не нужно создавать дополнительного давления).

Напоследок немного о вакуумных насосах. В механическом узле для устранения стуков некоторые просто удаляют шток и все.

При этом насос работать не будет, но поскольку он – вспомогательный, то его отключение не сильно повлияет на работоспособность усилителя (хотя все же педаль станет немного «туже»).

Но в некоторых случаях помогает обычная смена положения штока (переворачиваем его на 180 град.).

Что касается электрического насоса, то зачастую он просто заменяется, поскольку отремонтировать его трудно.

Проверка вакуумного усилителя: все способы

Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.

Первый способ

Самый простой вариант:

• запустить мотор, дать поработать ему около 10 минут;
• заглушить двигатель;
• выжать тормоз полностью, создав вакуум в усилителе;
• отпустить педаль, заново выжать.

Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.

Второй способ

На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.

Третий способ

Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.

Четвёртый способ

Вот что ещё можно сделать:

• отсоединить шланг от впускного коллектора;
• штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
• завести мотор, дать ему поработать минут 10;
• выжать тормоз.

Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.

Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!

Конструкция и принцип работы вакуумного усилителя

Вакуумный усилитель (или ВУТ)- самый распространённый тип механизма для усиления тормозов. Действует по принципу снижения давления или просто — разряжения. Конструктивно он образует единое целое с главным цилиндром, включает в себя несколько важных компонентов:

• корпус, разделённый диафрагмой на 2 части — вакуумную и атмосферную камеры;
• клапан, перекрывающий мостик между частями вакуумника;
• механический (или электрический)насос, необходимый для обеспечения бесперебойной работы в качестве основного или дополнительного источника разряжения(на некоторых бензиновых автомобилях может не быть);
• пружина возвратного типа — нужна для перемещения диафрагмы в начальное положение после нажатия педали тормоза.

Работа вакуумника основана на разряжении или разности давления воздуха в обеих камерах. В исходном положении оно одинаковое, но после нажатия тормоза канал, соединяющий обе половины ВУТ, перекрывается. При этом воздух начинает поступать в атмосферный отдел, где разряжение снижается. Это образует силу, воздействующую на диафрагму, которая перемещает поршень главного цилиндра, преодолевая усилие пружины.

ВУТ и ГТЦ от BMW X5

Сообщение Хановар » Вс дек 06, 2020 18:47

Сообщение Blondi13 » Вс дек 06, 2020 21:20

Сообщение Хановар » Вс дек 06, 2020 22:12

Сообщение Wanded » Ср дек 23, 2020 16:36

Сообщение Колян Ростов » Пт янв 15, 2016 15:26

Сообщение Wanded » Пт янв 15, 2020 21:13

Сообщение Колян Ростов » Сб янв 16, 2016 09:10

Сообщение kusss » Сб янв 16, 2020 09:39

Сообщение Wanded » Сб янв 16, 2020 10:24

Сообщение Колян Ростов » Сб янв 16, 2016 14:26

Сообщение Колян Ростов » Сб янв 16, 2016 17:06

Сообщение Ирбис » Чт фев 04, 2020 04:01

Если двухлитровым может быть только сок, то моноприводным только велосипед.

Сообщение Колян Ростов » Чт фев 04, 2016 12:49

Сообщение Ирбис » Чт фев 04, 2020 18:10

Если двухлитровым может быть только сок, то моноприводным только велосипед.

Сообщение Wanded » Пт фев 05, 2020 09:22

Сообщение Lucas » Ср июн 15, 2020 15:13

Сообщение Lucas » Ср июн 15, 2020 16:25

Сообщение Хановар » Сб июн 18, 2020 11:37

Сообщение Wanded » Сб июн 18, 2020 22:39

Сообщение Lucas » Вс июн 19, 2020 19:44

Сообщение Хановар » Пн июн 20, 2020 13:48

Сообщение Lucas » Пн июн 20, 2020 15:21

Сообщение Lucas » Пн июн 20, 2020 15:30

Сообщение Хановар » Пн июн 20, 2020 15:36

Сообщение Дробильщик » Пн дек 18, 2017 10:47

Отказ от ответственности

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Recommendations

Comments 63

ВУТ от бинес. Поставил не желею.самый оптимальный вариант за него одал 4500 и пластина переходная 700. иномарошным не уступает все мягко жмется. субару и таето тормоза ни чем не уступят на ценник дороже

Однозначно лучше контрактный японский чем новый нашего произвотства, я себе поставил от япошки и тормоза как подменили. Причем выбирал на разборке по принципу чтобы вакуумник был меньшего диаметра.

Я поставил от субару. Просто кайф.Тормоза у меня сейчас лучше чем на новой иномарке. Последнюю цену видел на bosh 7400руб, это улет по Газовски.Свой ГТЦ вместе с ВУТ я взял за 2000р!

У меня газельский ВУТ от » бизнеса». Почти два года. Информативности достаточно чтобы даже зимой непариться по поводу блокировки колёс на. Летом со 170км/ч пробовал резко оттормаживаться, если непристёгиваться с сидушки под руль сползаеш. Встаёт как вкопанная.

Блин а почему просто волговский не поставить

Себе поставил от газеля бизнес не иза того что цена или еше что просто тругих нету! ПОка все норма реакция на педаль не прям вах но не хуже шевролет каптива

нравится больше японский — как-то педалька с ним прям самое то! идеал — это ВУТ чуть меньше родного, например от примеры п11, но ГТЦ в диаметре толще чем у нее…

Поставил от e34. Смотрел здесь: www.drive.net/l/3779143/ . Из страшного — сделать плиту переходную (сосед сверщик, валявшаяся в гараже советская железка, лекало из картона и 2 литра пива) и прикрутить к педали ( купил ухо от волговской педали сцепления и перенарезал другую резьбу для штока ВУТ). А, ну и переходники для трубок купил, вальцевать нечем, а искать харило. Итог ВУТ+ГТЦ от 3-х литровой бехи первой комплектности — 300 грн (на тот момент

35 уе) и 110 грн (

15 уе) на новый шланг от ВУТа до впускного, тормозуха, переходники и ухо для педали. Комплект от газель бизнес: ВУТ 600 грн + ГТЦ 550грн + расходники. А выбирать тебе. Я в восторге от того, как машина сейчас тормозит на барабанах, при том что колдун на месте.(Не стоит его снимать

Как работает

Принцип работы вакуумного усилителя тормозов на ваз 2107 можно разделить на три этапа, каждый из которых рассмотрим подробно.

Педаль тормоза не нажата (исходное состояние)

В этом положении, при работающем моторе, создается в вакуумной камере разряжение. Перепускной клапан открыт, атмосферный закрыт. Через перепускной в обеих камерах вакуумного усилителя уравнивается давление (вакуум). Поэтому воздействие на диафрагму, соответственно на шток главного цилиндра, не оказывается. Тормозные механизмы автомобиля не задействованы.

Если будет разность давления между полостями корпуса вакуумника, то с той стороны, где выше, оно будет давить на мембрану, которая в свою очередь, надавит на толкатель поршней тормозного цилиндра. Это воздействие будет минимальным, но этого будет достаточно, чтобы тормозные колодки «прикусили» механизмы тормозов. Водитель замедления не почувствует, но износ колодок увеличится.

Нажмите на картинку, чтобы увеличить ее

Жмем на педаль тормоза и отпускаем ее

В таком положении начинает двигаться толкатель, связанный с педальным узлом. Его движение закрывает перепускной клапан и открывает воздушный. Через него из атмосферы сквозь фильтр поступает воздух в воздушную камеру. В ней создается область с атмосферным давлением.

Так как с двух сторон мембраны разное давление – с одной стороны разряжение, с другой атмосферное, то оно начинает «давить» на мембрану. Она прогибается по ходу движения толкателя в сторону ГТЦ, тем самым минимизируя усилие водителя, которое он должен затратить, чтобы продавить педаль тормоза. Шток толкает поршня тормозного цилиндра, задействуются тормозные механизмы колес и авто тормозит.

Нажмите на картинку, чтобы увеличить ее

Водила отпускает педаль. Сила, действующая на толкатель вакуумного усилителя, прекращается. Под действием возвратной пружины шток тормозного цилиндра возвращается в исходное положение. При возврате обоих штоков закрывается атмосферный клапан и открывается перепускной. Давление с разных сторон диафрагмы уравнивается (там и там вакуум) и она принимает начальное положение.

Нажмите на картинку, чтобы увеличить ее

Педаль слегка нажата

Бывают такие случаи, когда автовладелец держит ногу на педали тормоза, но не нажимает. Это бывает в случае, когда он готовится к торможению, ведя впереди препятствие или яму на дороге, или просто положил ее «на всякий случай», наготове. Часто такое положение бывает у новичков, напряженных за рулем. Опасаясь ДТП, держат ногу на сцеплении, что приводит к его поломке или прижимая тормоз.

Как говорилось выше, при нажатии на педаль, начинают работать поршня в главном тормозном цилиндре, а значит колодки «прикусывают» диски. Даже небольшое усилие, может вызвать срабатывания системы. Водитель его не заметит, но колодки будут стираться, при постоянном касании с тормозным диском.

Чтобы избежать повышенного износа, предусмотрен «свободный ход» педали, который можно настроить. Кроме этого, в вакуумнике есть резиновый буфер штока, соединяющий его с поршнем толкателя.

Если нога лежит на педали, но не нажимает на нее, то за счет веса ступни и обуви выбирается свободный ход и тормоза не задействуются. В случае, если холостой ход не настроен правильно, то, положив ногу на тормоз, шток начнет придавливать поршня главного цилиндра. Чтобы этого не случилось, используется буфер. В него упирается поршень толкателя, с другой стороны его подпирает «упругость» тормозной жидкости и возвратные пружины. Для преодоления этого сопротивления, нужно сильнее продавить педаль, массы ноги для этого не достаточно.

Нажмите на картинку, чтобы увеличить ее

Видео, как работает вакуумник в автомобиле (без перевода):

Признаки наличия неисправностей в вакуумном усилителе тормозов

При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:

• необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
• сниженная величина хода тормозной педали;
• торможение продолжается после отжатия педали;
• неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
• присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
• полный отказ в работе усилителя.

Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.

Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.

Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:

1. Потеря герметичности шланга.
2. Неисправность диафрагмы.
3. Потеря основных свойств встроенных клапанов.
4. Общее нарушение герметичности камер.
5. Поломка возвратной пружины.

Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями

Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации

Проверяем вакуумный усилитель

Система тормозов всегда должна быть исправной, от этого зависит безопасность при движении и самого водителя, и его пассажиров. Именно поэтому стоит очень чутко относиться к любым изменениям в функционировании тормозной системы транспортного средства.

Вас должны насторожить щелчки, треск, скрежет и другие посторонние звуки. Существуют также и другие признаки поломки вакуумника, которые опытный водитель никогда не оставит без внимания. Любой водитель перед отправлением в путь, особенно дальний, может самостоятельно убедиться в исправности вакуумника, провести такую проверку сможет даже новичок в автоделе.

Если педаль тормоза слишком тверда, это, скорее всего, вызвано разрежением в коллекторе впуска или с неисправностью шланга. Также это может быть вызвано дефектом самого вакуумного усилителя или контрольного клапана, которым он оснащен.

Как проверить?

1. Если двигатель вашего транспортного средства «троит», но это происходит только до того, как вы нажмете тормоза? Это обычно вызвано разгерметизацией, при которой воздух засасывается в коллектор впуска. Происходит резкое смешивание воздуха с топливной смесью, которая поступает к цилиндрам двигателя.
2. Выключите мотор вашего авто, нажмите педаль пять — шесть раз подряд. При седьмом нажатии на тормоза остановитесь на середине хода. Педаль не отпускайте, одновременно заводите мотор. Если в этот момент педаль провалится до пола – агрегат исправен. Если при запуске мотора педаль тормоза не поменяла свое положение, то необходимо заменить или отремонтировать ее.
3. Если при осмотре своего авто вы заметите подтеки, которые оставляет тормозная жидкость, также стоит обратиться в автосервис.

Будьте внимательны и время от времени проверяйте исправность тормозной системы вашего авто. Как и любая деталь машины, ее работа требует контроля, неисправность тормозов очень опасна, поэтому стоит внимательно следить за их работоспособностью.

РАФ 2203-22038. Тормозная система ⇒ ВУТ и ГТЦ от Газель Бизнес

Модератор: Шмель

Сообщение михмех » 13 июн 2020, 21:30

Поделюсь опытом установки ВУТ от Газель Бизнес. Для установки было приобретено: Сам ВУТ в сборе Уголки от Нивы для ввода тормозухи в ГТЦ + шланг Угол с клапаном для вакуумника от Газель Бизнес, т. к. в комплекте не шёл. Штуцера под трубку 5 с шагом 10х1 Бачок для тормозной жидкости от классики Крышка с поплавком к нему Вилка на шток ВУТа (резьба 10х1) Соответственно, тормозная жидкость Ну и понадобились еще болты, немного железа и герметик шовный. Начал, понятное дело, с демонтажа. Снять нужно и главный цилиндр сцепления. Чтобы установить ВУТ, нужно срезать перемычку с передней панели. Примерка показала, что ВУТ не садится нормально на ту усиленную панель, на которой установлены родные ГТЦ — мешают ребра жесткости. Я срезал мешающие части с двух сторон. Металл остался тонкий для нагрузок, которую испытывает панель, поэтому вырезал примерно такого же размера из такого же металла панель и вставил её изнутри. Для начала просверлил отверстия под крепежи самой панели и закрепил. Далее высверливание отверстий под цилиндр сцепления и ВУТ

Обратите внимание, что крепеж ВУТ смещен в сторону по оси, т. е

отверстия не вертикально, а под наклоном. Центр ВУТа приходится как раз в середину между старыми ГТЦ. Т. к. шток Газели длинный, я нарезал резьбу до конца штока и отпилил лишнее. Резьба штока 10х1. Далее работа с трубками. Демонтируем родную систему ГВУТ. С передними тормозами всё просто. Те же трубки соединяем через родной тройник, остаётся лишний отрезок трубки, который аккуратно подгибая вытаскиваем под капот. Не знаю как у остальных, у меня на трубках, что на передней, что на задней, было соединение под капотом. Когда вытащил лишнюю трубку, соединение получилось как раз на месте входа трубки в ВУТ. Круто. Эта муфта(штуцер) далее пригодится. Далее решение, которое возможно не все оценят, но я сделал так. Штуцер под трубку 5 с резьбой 10х1 рассверлил под трубку 6 и опрессовал специальной байдой. По полмиллиметра со со стороны считаю не критично, но возможно это не лучший вариант. Далее задние тормоза. Вытащить трубку также, как и с передними тормозами, не получится, поэтому отрезаем лишний кусок трубки в районе ГВУТов и опрессовываем. Опрессовка РАФа и чужеродного ВУТа разная — у РАФа (ГАЗ 24) воронкой, а у Газель Бизнес чечевицей. Для соединения использовал ту муфту, что снял с переднего контура. Ну вот, трубки соединены, ВУТ установлен. Теперь жидкость. Родной бачок Газель Бизнес крепится болтиком снизу. Если просто вставить вместо бачка уголки, они держаться там не будут, т. к. держаться там не за что. Я изготовил крепеж под тот же родной болтик. Бачок от Копейки установил на изготовленный кронштейн за бачком сцепления настолько высоко, насколько позволяет капот. Педаль. Купить вилку на шток не вышло, поэтому изготовил сам по подобию родных под тот же болт. Металлическую пластину и куски родной пластины перед установкой намазал шовным герметиком и им же обработал швы. Налил жидкость, прокачал — тормоз есть. Практика показала что игра стоит свеч. Тормоз мягкий и хороший. Если что вспомню допишу.

Ребра жесткости не дают встать на место ВУТу

Примерка пластины изнутри

Рассверлил отверстия под трубку 6мм

Приблуда для опрессовки трубок

Нарезал резьбу до конца штока и отрезал лишнее. Резьба 10х1

Самодельная вилка на шток с регулировкой

Самостоятельная диагностика

Простой принцип работы позволяет выполнить диагностику своими руками. Ремонт вакуумного усилителя стоит доверить специалистам. Выявить исправность системы вам помогут несколько простых методов:

• после непродолжительной работы двигателя заглушите автомобиль и нажмите несколько раз на педаль тормоза. При исправном усилителе первое нажатие будет легким, а все последующие потребуют усилий. Каждый последующий ход педали будет короче;
• заглушите двигатель и подождите несколько минут. Проверить ВУТ на герметичность можно, выдернув шланг, который идет к нему от впускного коллектора. При наличии разряжения вы услышите хлопок выходящего воздуха;
• на заглушенном двигателе несколько раз подряд энергично выжмите педаль тормоза. Заведите двигатель, продолжая удерживать педаль. Как только двигатель запустится, исправный вакуумный усилитель тормозной системы сделает педаль «мягкой», и она провалится;
• одна из самых распространенных проблем – «подсос» воздуха. Проверьте шланг подачи разряжения на предмет механических повреждений, а также герметичность места его соединения с корпусом. В таком случае может потребоваться срочный ремонт ВУТ. Такого «подсоса» воздуха вполне достаточно, чтобы бензиновый мотор начал троить;
• двигатель заглушен. При первом нажатии на педаль должен появится звук входящего в атмосферную часть корпуса воздуха. Если такой отсутствует, — порвана мембрана либо неисправен перепускной клапан.

Конструкция

На автотранспорте применяются четыре типа таких устройств:

1. Вакуумный
2. Гидравлический
3. Электрогидравлический
4. Электромеханический

Первый вариант – самый ходовой и очень широко используется. Электрогидравлический и гидравлический же узлы используются лишь на ряде авто. Самый совершенный и перспективный электромеханический узел, он уже внедрен на некоторых авто.

Вакуумный усилитель получил распространение благодаря конструктивной простоте. Он является промежуточным звеном между педалью и главным тормозным цилиндром (последний закрепляется на корпусе вакуумника). Такое место расположения указывает на то, что этот узел повышает усилие, прилагаемое водителем, а не воздействует на жидкость. Обнаружить вакуумник несложно – обычно он крепиться к задней стенке моторного отсека и к нему прикручен цилиндр с выходящими металлическими трубками.

В большинстве авто его можно увидеть именно там

Устройство усилителя тормозов этого типа включает в себя:

• Корпус (состоит из двух половин, соединенных в единую конструкцию вальцовкой);
• Диафрагма;
• Толкатель, подходящий к педальному блоку и соединенный с педалью;
• Шток, входящий в цилиндр и воздействующий на его поршень;
• Возвратные пружины.

Устройство вакуумного усилителя

Диафрагма размещается внутри корпуса, деля его на полости, называемые камерами. Полость со стороны цилиндра, является вакуумной, и она через клапан соединяется с источником, создающим разрежение.

Используемый клапан называется обратным и в его задачу входит разъединение полости и источника разрежения и выполняет он две задачи. Первая из них – поддержание вакуума в одном значении при изменяющихся режимам работы мотора. Также этот элемент предотвращает оказание негативного влияния на функционирование силовой установки при повреждении корпуса или мембраны вакуумника.

Камера, расположенная со стороны педального узла, носит название атмосферной. В этой половине вакуумника сделан корпус, в котором размещен следящий клапан. В корпусе проделаны каналы, один из них соединяет полости между собой, а второй – камеру с атмосферой. Эти каналы и использует следящий клапан при работе усилителя. Сам же клапан приводится в движение толкателем.

Шток и толкатель хоть и не имеют жесткой связи и между ними располагается диафрагма с закрепленным в ней поршнем, но могут воздействовать друг на друга, что обеспечивает работоспособность системы при отказе вакуумника. Также шток и толкатель оснащены пружинами, устанавливающими эти элементы в начальное положение после прекращения торможения. Пружина штока установлена в вакуумной камере, а упругий элемент толкателя располагается в корпусе клапана.

В качестве источника вакуума выступает впускной коллектор силового агрегата. При функционировании силовой установки, в цилиндры засасывается большое количество воздуха. Соединение трубопроводом вакуумной полости с коллектором позволяет откачивать воздух из вакуумника самим двигателем и поддерживать в нем разрежение.

Функции вакуумного усилителя

Вакуумный помощник – это прибор, повышающий давление на
тормозные поршни, заставляя сильнее взаимодействовать колодки тормоза с
барабаном или диском. Благодаря этому механизму тормозить машине легче и
удобнее, а тормозной путь автомобиля уменьшается, что может быть критично в
экстренных ситуациях.

Усилие,
передающееся шофером через рычаг на основной тормозной цилиндр, увеличивается
приблизительно в три-пять раз – его величина зависит от устройства ВУТ.

Он бывает однокамерным и многокамерным, при этом механика
функционирования и основные конструкционные части всех вакуумных усилителей
практически одинаковы. Здесь будет рассмотрена лишь наиболее часто
встречающаяся на практике и несложная конструкция.
