Замена вакуумного усилителя тормозов на ваз 2110, ваз 2111, ваз 2112

Устранение выявленных неполадок

Когда выявленные признаки указывают на неисправность вакуумного усилителя тормозов ВАЗ 2110, можно попробовать оказать первую помощь своему автомобилю самостоятельно. В нормальном состоянии система торможения должна удерживать его на месте при наклоне в 25º к горизонтальной поверхности. Если же она плохо справляется, стоит, ослабив контргайку, натянуть трос.

Затем требуется проверить полный рычажный ход, необходимо, чтобы он составлял примерно 2-4 зубца. Затянув туго контргайку, стоит выполнить ряд страховочных торможений с одновременным контролем хода рычага. Причем вращение колес при опущенном до конца рычаге должно быть свободным, без усилия. Если такая проверка выявила неспособность усилителя справиться с торможением, это указывает на необходимость его замены.

Многие автосервисы предоставляют такую актуальную на сегодня услугу, как тюнинг тормозной системы ВАЗ 2110, цена агрегата в случае замены все-таки выше, чем его усовершенствование. Оно затрагивает еще и задние диски тормозов, помимо усилителя, модернизацией которого служит установка специальной шайбы. Эта, казалось бы, малозначительная деталь способна существенно влиять на работу усилителя и процесс торможения в целом.

При нажиме водителем на тормозную педаль шток, проходящий через шайбу, начинает оказывать давление на главный цилиндр тормоза. Из-за этого работа пропускных клапанов начинается чуть позже. Таким образом, установка шайбы делает торможение более плавным, педаль мягче, а ее реакция в случае резкой остановки при этом не меняется.

Но если уже появилось шипение, двигатель глохнет от нажатия тормозной педали или она сделалась очень тугой, необходимо заменить механизм. В противном случае вождение такого автомобиля становится небезопасным для себя и окружающих. При подготовке к замене этого узла требуется разборка задней части моторного отсека, удаление эластичного уплотнения, обивки и жабо.

Процесс начинают с отсоединения проводки колодки от датчика, показывающего уровень тормозной жидкости. Поддерживая обратный клапан, отсоединяют от усилителя шланг. Далее отворачивают обе крепежные гайки главного цилиндра системы торможения. Его плавно отворачивают от усилителя на требующееся для извлечения последнего расстояние, причем осуществляют это, не удаляя тормозных трубок.

Под находящейся в салоне автомашины панелью приборов следует открутить все четыре крепежные гайки кронштейна тормозной педали, что довольно затруднительно из-за их неудобного расположения. Затем снимаются в подкапотном отсеке провода, кронштейн и сам усилитель одновременно с узлом педали тормоза.

Отсоединив две крепежный гайки, отверткой удаляют стопорную пластину пальца крепления и, вытолкнув его, отделяют толкатель усилителя от педали. Открутив от узла педали испорченный усилитель, на его место помещают новый. Причем необходимо проследить за верностью его расположения: педаль должна быть внизу, а шланговый штуцер – вверху. После этого производят все выполненные ранее операции в последовательности, противоположной снятию.

Способы обнаружения неполадок

Какие же признаки могут указывать на то, что агрегату требуется замена?

1. При приложении прежнего усилия процесс торможения затрудняется.
2. При давлении на тормозную педаль начинают падать обороты.
3. Двигатель подтраивает.
4. Появление шипящих шумов при нажатии тормоза во время движения. При этом возможно увеличение оборотов двигателя.
5. Неадекватная работа педали тормоза.
6. Повышение расхода топлива.

Предстоит ли устройству замена, подскажут результаты несложной инспекции.

1. Способ № 1. При выключенном двигателе 4-5 раз энергично сделать прокачку тормозной педали в пол. Обнаружение во время выполнения этих манипуляций поскрипываний или шипения, других посторонних шумов говорят о том, что существуют серьезные неисправности. После этого, удерживая педаль в крайнем нижнем положении, включить двигатель. Начнет создаваться вакуум в камере ВУТ. Педаль должна двигаться самостоятельно. Если этого не произошло, значит, поломка серьезная и ремонт неизбежен.
2. Способ № 2. Дать машине поработать в холостом режиме 3-6 минут. Заглушить ее. Полностью продавить педаль (создание вакуума в камере устройства) и отпустить. Повторить еще раз. Если ход рычага изменяется с каждым последующим нажатием, значит, создание вакуума затруднено. Следовательно, требуется замена проблемного устройства.
3. Способ № 3. Завести мотор и выжать тормозной рычаг до конца. Выключить двигатель и отпустить педаль. Если в течение полуминуты она не движется, значит, все хорошо. Обратный результат – сигнал о неисправности.

Иногда отклонения появляются из-за нарушения крепления, выхода фланца из строя или механического повреждения вакуумного шланга. Поэтому, чтобы не усложнять положение, следует начать инспекцию с проверки этих позиций.

Параллельно обследуют состояние тормозных трубок и их соединений с корпусом, тех мест, которые потенциально являются местами утечки специальной жидкости. Что внешне проявляется в виде потеков на корпусе вакуумного усилителя или тормозного цилиндра.

Поменять узел самостоятельно несложно, если есть хоть какой-то навык в механике и понимание конструкции авто. Для самостоятельной замены понадобится сам вакуумник, кое-что из инструментов и деталей.

Какой вакуумник купить

Тормоза – важнейшая система в автомобиле. Подойти к ремонту следует со всей ответственностью. Вакуумный усилитель дорогой узел. Поэтому, у владельца может появиться мысль о покупке б/у запчасти. В этом случае, сэкономить действительно получится. Но, старый вакуумник может выйти из строя в любую минуту, а значит деньги были потрачены зря. Кроме того, разборка ВАЗ 2110 с последующей заменой вакуумника может оказаться напрасной.

Выбор потребителей

Lucas	9.4%
Iruna	2%
ТоргМаш	53.3%
Техномастер	0.8%
ProSport	2%
Спорт	2%
АТ,Чехия	0.8%
Заводской ВУТ	23.1%
Другой ВУТ	5.5%
Аксиома	1.2%
Лидером этого соревнования стал ТоргМаш, за него отдано 53.3% процента голосов

Лучше автовладельцу раскошелиться и приобрести новый ВУТ, от таких производителей, как:

• LUCAS TRW – от 5 900 до 6 500 рублей (в сборе: с бачком, кронштейном и педалью тормоза);
• ТоргМаш – 2 320 руб;
• ДААЗ (2103-3510010) – от 1400 до 2250 руб;
• Fenox (f-VB10001C3) – 1 560 руб;
• TRIALLI (va551) – 1450 руб;
• QUARTZ (qz2170351) – 1 050руб.

Заводской ВУТ, в сборе с педалью и бачком ТЖ, обойдётся около 4 900 рублей. Среди автовладельцев, особенным уважением пользуются запчасти ДААЗ и ТоргМАШ. Именно эти производители становятся лидерами голосования на автофорумах.

Общее устройство тормозной системы ВАЗ 2110

Вакуумный усилитель тормозов ВАЗ-2110 находится в подкапотном пространстве автомобиля между главным тормозным цилиндром и педалью тормоза.

Схема расположения ВУТ

Принцип работы вакуумного усилителя тормозов вкратце рассмотрим на следующем рисунке:

Принцип работы

В исходном состоянии обе полости посредством следящего клапана (на рисунке отсутствует) соединены с атмосферой. При нажатии на педаль тормоза шток перемещает диафрагму влево, следящий клапан разъединяет полости и в полости «А» создаётся разряжение. А так как полость «Б» всё так же находится под атмосферным давлением, то оба эти условия (разряжение + атмосферное давление) в совокупности придают торможению дополнительное усилие.

Подробно рассмотреть работу всей тормозной системы автомобиля в совокупности вы можете в следующем видеоуроке.

Вакуумный усилитель: сфера применения и функциональное назначение

Ваз 2110 замена усилителя тормоза

Сегодня смело можно утверждать, что именно вакуумный усилитель является наиболее востребованным во многом благодаря своей исключительной практической эффективности. Он обладает чрезвычайно широким спектром функционально-эффективных возможностей, а именно:

• в разы повышает степень сопротивляемости педали тормоза;
• кардинально снижает уровень нагрузки на тормозную систему ;
• является высокоэффективным вспомогательным средством;
• существенным образом влияет на длительность периода эксплуатации тормозной системы, продлевая период её эффективного функционирования и т.п.

Замена вакуумного усилителя тормозов ваз 2110

С конструкционной точки зрения вакуумный усилитель состоит из комплексного блока, который имеет непосредственное сообщение с основным (главным) цилиндром тормозной системы автомобиля. Вакуумный усилитель состоит из следующих функциональных составляющих:

• плотного корпуса, выполненного с использованием сверхпрочного полимера;
• собирательного узла (диафрагмы);
• специализированного контрольного (следящего) клапана;
• толкателя, который при условии отсутствия питания, возвращает функциональные элементы мотора в исходное (стартовое) состояние;
• из главного шток поршня основного цилиндра;
• пружины переключателя, она возвратная.

Корпус пружины представлен двумя ячеистыми делениями: вакуумным и атмосферной, иногда их ещё называю камерами:

• Камера (ячейка) которая обладает непосредственным сообщением с главным тормозным цилиндром носит название вакуумной.
• Камера (ячейка), располагающаяся напротив педали тормоза называется атмосферной, плюс ко всему она своей открытой частью корпуса непосредственным образом упирается в педаль торможения.
• Вакуумная камера и главный источник разрежение имеют между собой прямое сообщение, и данную функцию обеспечивает специализированный обратный клапан, который в свою очередь является контроллером давления. Сам же источник разряжения находится в некой особой зоне, которая располагается дроссельной заслонки автомобильного двигателя, а она в свою очередь, является частью целостной впускной коллекторной системы.

Примечания. Вакуумный насос позволяет обеспечить бесперебойную работу двигателя, независимо от его текущего режима функционирования. Во всех без исключения дизельных двигателя, впускное напряжение является крайне недостаточным.

Ваз 2110 замена вакуумный усилителя тормозов

Обратный клапан позволяет автоматически разъединяться при необходимости вакуумному усилителю двигателя тормозной системы и источнику разряжения, при условии:

• функционального сбоя двигателя или его полной остановке;
• если вакуумная камера перестала функционировать вовсю или функционирует в недостаточной степени .

В зависимости от функционального положения атмосферная камера и следящий клапан могут сообщаться либо не сообщаться между собой. Условия, при котором эти два компонента сообщаются друг с другом:

• в случае, если вакуумная камера находится в исходном состоянии;
• либо при задействовании атмосферной камеры, которая активируется мгновенно после надавливания на газовую педаль.

Функциональная регулировка толкателя осуществляется педалью газа, который в свою очередь контролирует непосредственно сам следящий клапан. Если рассматривать главный тормозной цилиндр со стороны вакуумной камеры, то он имеет прямое функциональное сообщение с диафрагмой.

Основные функциональные задачи диафрагмы

• корректировка в пространстве положения поршня;
• осуществление подкачки тормозной жидкости непосредственно к главным цилиндрам торможения.

Примечание. При использовании вакуумного усилителя коренным образом меняется чувствительность педали тормоза, поэтому на первых временах надавливать на неё необходимо максимально плавно. Всем известным фактом является то, что резкое необоснованное торможение автомобиля во время передвижения ни к чему хорошему не приводит.

Пошаговая замена

1. Открываем капот и отключаем разъем который идет на поплавок тормозной жидкости в бачке.

2. Теперь нам нужно демонтировать главный тормозной цилиндр. Трубки отворачивать не нужно.

С помощью воротка и головки на 17 отворачиваем две гайки крепежа цилиндра и убираем его немного в сторону.

Будьте осторожны не уроните гайки в подкапотное пространство. Так же под гайками установлены шайбы не забываем их снять.

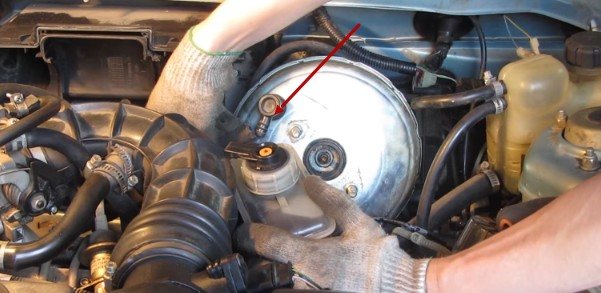

3. Отсоединяем шланг от вакуумного усилителя.

4. Далее переходим в салон.

5. Шпильки от вакуумного усилителя идут в салон и прикручиваются гайками конечно же в салоне.

6. С помощью воротка и глубокой головки откручиваем четыре гайки крепежа вакуумного усилителя.

7. Снимаем два провода из «лягушки» стоп-сигнала.

8. Вынимаем вакуумный усилитель вместе с кронштейном и педалью тормоза.

9. Далее нужно отсоединить тягу вакуумного усилителя от педали тормоза. Для этого нужно снять фиксатор отмеченный ниже.

Чтобы снять фиксатор его нужно повернуть и потянуть на себя с помощью пассатижей.

Сдвигаем вниз и вынимаем шток.

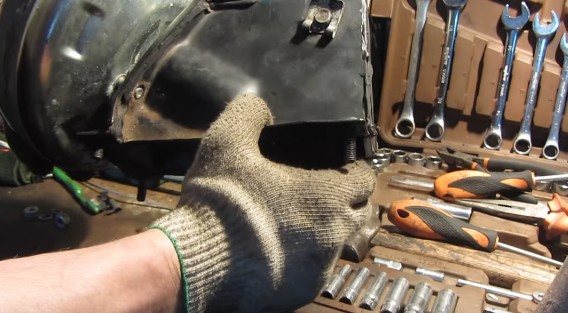

10. После снятия штока нужно открутить две гайки от самого кронштейна. Не забываем снимать шайбы.

11. Снимаем кронштейн с педалью тормоза от вакуумного усилителя.

12. Приступаем к сборке. Берем новый вакуумный усилитель и одеваем на шпильки крепления кронштейна.

Смотрите чтобы тяга вакуумного усилителя стояла ровно и без перекосов на месте крепления к педали тормоза.

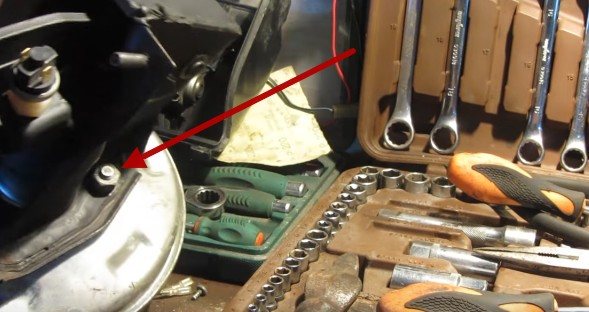

13. Одеваем шайбы и закручиваем две гайки крепления кронштейна.

14. Снизу просовываем шток крепежа педали к тяге вакуумного усилителя и сверху стопорим фиксатором.

15. Устанавливаем все на место и затягиваем со стороны салона четыре гайки крепления.

16. Подключаем провода к «лягушке» стоп-сигнала.

17. Подключаем шланг к вакуумному усилителю.

18. Одеваем на шпильки и прикручиваем главный тормозной цилиндр.

Симптомы неисправности

• Во время нажатия на педаль нужно прикладывать слишком большое усилие чтобы торможение было эффективным.
• Во время нажатия на педаль двигатель начинает работать с перебоями и падают обороты.

Как отремонтировать или заменить на ВАЗ 2110

1. Если во время диагностики выясняется, что неисправен шланг впускного коллектора, его хомуты ослабляются с помощью плоской отвёртки, после чего он снимается вручную и заменяется новым. Если причина шипения не в повреждении шланга, а в самих ослабших хомутах, они затягиваются с помощью плоской отвёртки.
2. Если же неисправен сам ВУТ, производится его замена. Сначала отсоединяется разъём датчика, показывающего уровень тормозной жидкости. Он свободно снимается вручную. Этот разъём отключается вручную
3. Далее от ВУТа отсоединяется вакуумный шланг. Он тоже снимается вручную, обратный клапан ВУТа при этом придерживается второй рукой. Обратный клапан при этом нужно придерживать другой рукой
4. Главный тормозной цилиндр крепится к ВУТу двумя гайками на 10. Они откручиваются с помощью рожкового ключа. Они откручиваются рожковым ключом на 10
5. После этого главный цилиндр аккуратно отодвигается от ВУТа (тормозные трубки при этом снимать не требуется). Трубки от него отсоединять не обязательно
6. В кабине, под приборной панелью, отсоединяется кронштейн тормозной педали. Он держится на 4 гайках, которые откручиваются рожковым ключом на 11. Их откручивают рожковым ключом на 11
7. После этого ВУТ вместе с педалью и кронштейном аккуратно извлекается через двигательный отсек, заменяется новым, после чего производится обратная сборка всех узлов. Делается это через двигательный отсек

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

• Увеличивается степень сопротивляемости тормозной педали;
• Снижает показатель нагрузки на тормозную систему;
• Выступает в роли высокоэффективного вспомогательного узла;
• Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Главный тормозной цилиндр

Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.

Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.

Признаки неисправности

Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:

• На главном цилиндре заметны следы подтекания тормозной жидкости;
• Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
• Педаль тормоза попросту не нажимается.

Замена

Для выполнения ремонта главного тормозного цилиндра ВАЗ 2110 его потребуется сперва разобрать, после чего установить новый элемент.

Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.

От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью

Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд

После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.

https://youtube.com/watch?v=gYLFHjMr2Fk

Прокачка

Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.

Грамотная прокачка позволит обеспечить эффективность работы нового установленного главного цилиндра.

Процедура не сложная, но требует соблюдения инструкции.

• Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
• Накачайте тормозную педаль путем нескольких нажатий на нее.
• Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
• При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
• Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
• Командуйте помощнику опускать деталь.
• Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
• Подобными действиями прокачивается каждый из четырех контуров.
• Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.

Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.

 Загрузка …

Как проверить на автомобиле

Способ 1

На заглушенном двигателе нажимаем на педаль тормоза несколько раз. С каждым нажатием почувствуется увеличение усилия, прилагаемое на педаль. На пятый нажим фиксируем ногу на тормозе в нажатом положении. Заводим двигатель, она должна немного провалится. Сила, с которой жмете, должна уменьшится и нога немного «просядет».

Если так получилось, значит все хорошо, усилитель исправен. Потому что, с каждым нажимом вакуум в камере уменьшается, сильнее приходится давить на педаль, чтобы ее продавить полностью. Заведя мотор, через шланг высасывается воздух из камеры впускным коллектором, образуется разрежение, вакуумник начинает работать, чувствует облегчение при удержании педали в нажатом положении. Под действием усилий ноги она «проваливается».

Способ 2

Запустили двигатель, дали поработать минуту и заглушили его. Жмем на тормоз. Если при первом нажатии он, как и должен, с легкостью «провалился» до упора, а при последующих нажатиях продавить до конца становится все труднее, то усилитель исправен.

Заглушив ДВС, закрывается обратный клапан, сохраняя вакуум в камере усилителя. При первом нажатии он притягивает диафрагму и вы с легкостью нажимаете на педаль. При последующих нажатиях, давление в камерах уравнивается, вам нужно приложить больше усилий, чтобы «утопить» педальку до упора.

Способ 3

На заведенном моторе жмем на тормоз. Держим педаль в нажатом положении и глушим двигатель. Не убирая ногу, вы почувствуете, что педаль начинает сопротивляться вашему нажатию с каждой минутой все сильнее, значит, есть присос воздуха, вакуумник не исправен.

В этом случае не герметичность элементов механизма уравнивает давление в камерах, а так как нет источника разряжения, двигатель не работает, система пытается вытолкать шток в исходное положение. Вы ощущаете увеличение давления на ногу. Чтобы удержать педаль в полностью выжатом положении нужно сильнее давит на нее.

Видео, как самостоятельно проверить вакуумный усилитель на жигулях:

После подобных проверок нужно деталь снять с автомобиля и заменить ее на новую. Как это сделать – читайте ниже.

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

• Рожковые и торцевые ключи размерами «10», «13», «17»;
• Мощная плоская отвёртка;
• Ремкомплект или ВУТ в сборе;
• Герметик и немного желания всё сделать своими руками.

Демонтаж

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

1. Отсоединяем от тормозной педали шток-толкатель:

Тормозная система легковых машин основана на гидравлике. Однако, не обошлось и без воздуха. Отвечает за пневматику — вакуумный усилитель. Со временем, воздушный узел изнашивается. Как следствие, замена вакуумного усилителя ВАЗ 2110 неизбежна. Иногда, процедура взаимосвязана с ремонтом главного тормозного цилиндра. Но, в некоторых случаях, вакуумник возможно заменить, не отключая тормозные трубки от цилиндра. Как заменить вакуумный усилитель на ВАЗ 2110 своими руками, подробно расскажем далее.

Диагностика неисправности ВУТа: почему шипит или негерметичен

• Если торможение сопровождается шипением, то первым делом нужно осмотреть ВУТ и шланг, соединяющий его с патрубком коллектора. Высока вероятность того, что шланг окажется повреждён. В этом случае проблему можно решить простой заменой. Но возможен и второй вариант: на самом ВУТе могут обнаружиться потёки тормозной жидкости. В этом случае менять придётся и сам усилитель.
• Ещё один момент, косвенно указывающий на неисправность ВУТа: мотор автомобиля начал «троить» либо стал работать рывками. Происходит это из-за нарушения герметичности шланга ВУТа. В шланг поступает воздух, который оттуда попадает прямо во впускной коллектор. Из-за избытка воздуха топливная смесь, подаваемая в камеры сгорания, становится слишком бедной. Как следствие — перебои в работе мотора. Для устранения подсоса воздуха часто бывает достаточно подтянуть ослабшие хомуты на шланге ВУТа.
• Если всё ещё есть сомнения по поводу того, что неисправен именно ВУТ, можно убедиться в этом так: заглушить двигатель, после чего 6–7 раз нажать педаль тормоза. После 7-го нажатия надо отпустить педаль, дать ей пройти примерно половину свободного хода, потом остановить её ногой и запустить мотор. Если педаль после запуска мотора провалилась в пол — ВУТ исправен. Если она осталась неподвижна — ВУТ придётся менять.

Расположение и устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ) на автомобиле ВАЗ 2110 расположен у задней стенки двигательного отсека (прямо под дворниками). Увидеть его можно, просто открыв капот и отодвинув защитный кожух.

Это агрегат с корпусом круглой формы, находящийся чуть ниже дворников

Это устройство с круглым корпусом, который поделен на 2 части: вакуумную и атмосферную. Разделяет эти части диафрагма. Вакуумная камера соединена с впускным коллектором посредством обратного клапана. Этот клапан создаёт в камере разрежение. А к атмосферной камере подключён следящий клапан, который активируется после нажатия педали тормоза, в результате чего вакуумная камера соединяется с атмосферной. После этого диафрагма ВУТа начинает давить на шток главного тормозного цилиндра, тормозная жидкость нагнетается в рабочие цилиндры, и начинается торможение. А когда водитель отпускает педаль газа, диафрагма под действием возвратной пружины возвращается в исходное положение, и торможение прекращается.

Основные элементы вакуумного усилителя
