Принцип работы вариатора: какие бывают виды, плюсы и минусы

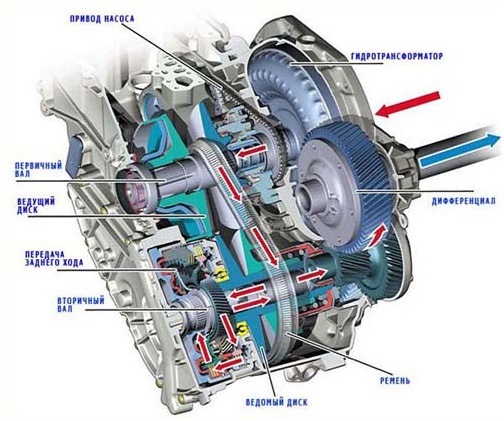

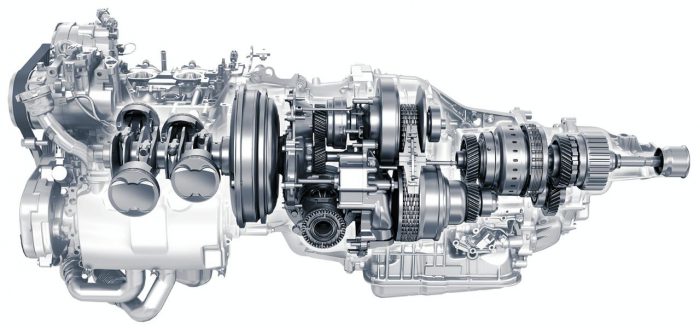

Устройство

Конструкция коробки вариаторного типа довольно сложная. Вариатор является ее составной частью.

Потому можно сказать, что эти КПП состоят из:

В настоящее время можно встретить разные виды вариаторов. Но все же статистика наглядно показывает, что впереди планеты всей тороидный и клиноременной тип.

У клиноременного преимуществ больше, а потому он заметно популярнее. Но про тороидный тип все равно сказать стоит. Вообще вариаторы являются бесступенчатыми КПП. Суть заключается в том, что коэффициенты передачи на ведомые и ведущие диски изменяются очень плавно с помощью силы трения промежуточных тел. Ими выступают ролики или ремни, к примеру.

Особенности тороидного вариатора в том, что здесь ролик сжимается парой колес, имеющих тороидную, то есть сферическую поверхность. Одно колесо ведущее, а второе выступает ведомым. Главными специалистами по таким КПП выступает компания Ниссан. Потому если и брать машину с таким CVT, то именно от этого японского автопроизводителя.

У клиноременного типа все несколько иначе. Здесь механизм включает в себя ремень, входные и выходные специальные шкивы, рабочие механизмы для изменения диаметра коробочного шкива в рабочей области ремня. Изначально использовали резиновые не особо прочные ремни. Но опыт показал, что они крайне ненадежные. Потому автопроизводители перешли на металлические элементы и цепи. Крутящий момент в клиномеренных устройствах передается с помощью пары трения боковой части рабочего ремня. Это и есть рабочая поверхность коробочного шкива.

Цепь же специально контактирует с конусными рабочими внутренними поверхностями шкивов через свою торцевую часть.

Цепные CVT более гибкие и характеризуются меньшими механическими потерями при трении. Чтобы сами конусы не изнашивались, при их изготовлении обязательно используются высокопрочные сплавы.

Стоит обсудить еще некоторые важные моменты относительно вариаторных коробок передач.

Виды вариаторов

Существуют несколько разновидностей. Они отличаются между собой по своей конструкции.

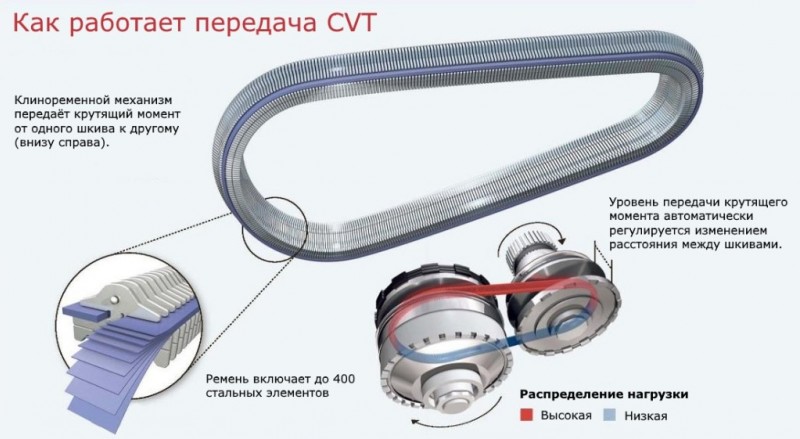

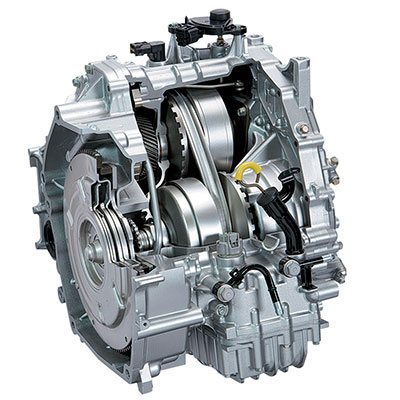

Клиноременной механизм

Это самый распространенный агрегат. В основном он состоит из одной передачи, реже из двух. Такой вариатор имеет два шкива, которые между собой соединяются клиновидным ремнем. Один шкив ведущий, а второй ведомый. Вначале между ними закладывалась армированная резина, но затем ее заменили стальные пластины. Они способны передавать больший крутящий момент, обладают меньшим радиусом изгиба и долговечны.

Конструкция шкивов состоит из двух конусовидных половин, которые имеют уклон к оси вала. Эти конструкции при движении то отдаляются, то приближаются друг к другу. Ремень не что иное, как металлическая лента, имеющая покрытие. А также встречаются варианты, когда она состоит из тросов, они являются наиболее прочными.

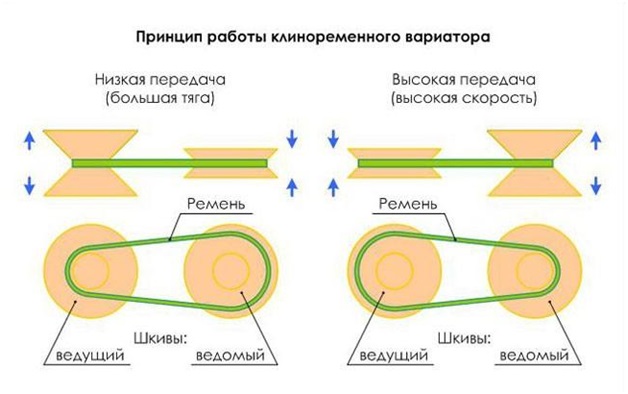

Принцип работы

Принцип действия

При раздвижении шкивов лента уходит внутрь, когда они сближаются — ремень приобретает форму клина. В последнем случае радиус шкива увеличивается, а вместе с ним становиться больше и передаточное число, а в предыдущем варианте все наоборот. В промежутках между этими состояниями ремень становится прямым. Для смещения шкивов используются пружины, а также центробежная сила, создаваемая гидравлическим приводом. Он управляется электроникой, которая способна создать оптимальные условия для бесперебойной работы мотора. Водитель выбирает режим, а она настраивает работу CVT. За счет этого происходит увеличение его ресурса, снижение износа и уменьшение использования топлива.

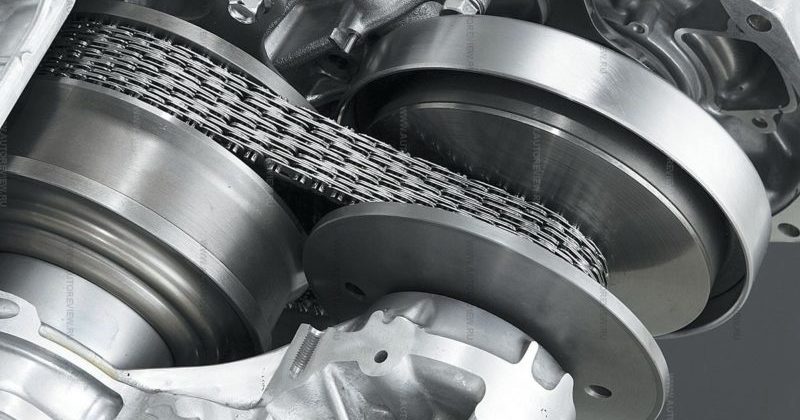

Клиноцепной вариатор

Вместо ремня в такой конструкции используется цепь. Отсюда и название вида. Звено такого устройства представляет собой несколько пластинок, которые между собой объединяются цилиндрическими осями. Они обеспечивают наименьший радиус изгиба. Цепь изготовлена из высокопрочной стали, так как при работе постоянно находится в контакте с конусовидными дисками и претерпевает сильные нагрузки. Такая работа сопровождается высокими температурами, и чтобы их снизить в вариаторе предусмотрели охлаждение жидкости в принудительном порядке.

За счет использования цепи удалось уменьшить радиус изгиба, он может быть 25 мм, поэтому такой вид вариатора имеет больший диапазон передаточных чисел. Клиноцепной вид отличается от своих аналогов наибольшим КПД, но из-за этого имеет и самую высокую стоимость. Такой вариатор был впервые применен на моделях Audi.

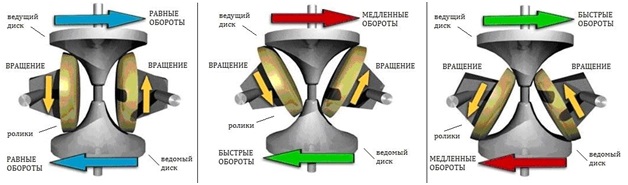

Тороидный вид вариатора

Он не содержит ни цепи, ни ремня. Движение дисков, которые применяются вместо шкивов, происходит при помощи роликов, создающих крутящий момент между ними. Передаточное число меняется при смене положений роликов и изменением их радиусов, которые обкатывают диски. Их поворот осуществляется за счет определенных устройств. Они способны регулировать силу прижатия роликов к дискам. В каждом таком вариаторе автомобильные фирмы применяют свои устройства. Например, компания Ниссан в своем аппарате «X — Tronic» заложила гидравлический механизм, управляемый электроникой. Он перемещает ролики вверх и вниз на самые малые расстояния, а затем из-за сдвига они проворачиваются самостоятельно.

Принцип работы

Такой вид вариатора применяется реже всех, но за ним будущее.

Ряд недостатков альтернативной АКПП

У любой коробки передач плюсы и минусы обусловлены особенностями технологического исполнения. И со временем положительных сторон в результате эволюции механизма появляется больше. К сожалению, у любой технологической разработки присутствуют некоторые недоработки, чего просто не избежать.

Механизм CVT не является исключением, и он пока еще проходит этап всеобщего «тестирования» усилиями рядовых автолюбителей. И судя по некоторым отзывам, новая альтернатива пока еще не столь популярна, хоть обладает рядом неоценимых достоинств. Да, существующие недостатки производители стараются устранить, но пока имеем то, что имеем:

1. На мощные машины такую трансмиссию нельзя ставить, правда есть исключения.
2. Ремонт обходится очень дорого, да и не каждый автосервис возьмется за такую работу. Сложно найти мастера, который отлично разбирается в столь сложном механизме.
3. Еще одно отличие автомата от вариатора в том, что его работоспособность находится в прямой зависимости от показаний сенсоров. А их очень много и стоит хотя бы одному выйти из строя, как вся система начинает функционировать неправильным образом.
4. Чем плох еще этот агрегат? Как и АКПП его тоже следует «заправлять» специальной жидкостью. Только ее стоимость намного выше, нежели у трансмиссионного масла к обычным автоматическим коробкам. Также необходимо регулярно контролировать уровень жидкости.
5. Механизм подвергается колоссальным нагрузкам.
6. Вариатор на машине плох еще тем, что на нее накладывается ряд ограничений касательно использования прицепов и возможности буксировки.

В последнее время многие производители стараются увеличить количество ступеней в АКПП. На данный момент их пока не более 9, но вероятно в будущем их численность перевалит далеко за 10. Такая мера вполне объяснима — нужно обеспечить экономный расход топлива и улучшить динамику разгона.

Любого автолюбителя рано или поздно заинтересует вопрос, можно ли буксировать автомобиль с вариатором? Тут все зависит от ситуации, но во избежание серьезных проблем, лучше отказать в этой просьбе, иначе все может обернуться дорогостоящим ремонтом.

Клиноременный агрегат

Как правило, здесь фигурирует одна передача, в редких случаях их две. Устройство вариатора автомобиля включает два шкива:

• ведущий;
• ведомый.

Они оба соединены клиновидным ремнем. Изначально он изготавливался из армированной резины, однако позднее она была заменена стальными пластинами. Такой ремень уже обеспечивает передачу крутящего момента больших значений, и у него меньший радиус изгиба. Вдобавок такой вариант отличается долговечностью.

Конструкция самих шкивов тоже оригинальная — это две конусовидные половины, имеющие уклон в сторону оси вала. Пока задействован вариатор, эти части время от времени то сближаются, то отдаляются.

О конструкции

Прежде чем решить, нужно ли водителю авто, на которое установлен вариатор, требуется разобраться, что это такое. Не стоит путать это изобретение с коробкой-автоматом. Он не имеет ступеней, может переключаться за счет этого плавно, без толчков. При этом переключение передачи происходит автоматически, и водителю не приходится принимать в этом участие. Шестерни в этом устройстве тоже нет, оно устроено довольно просто.

Где применяется вариатор?

Эти виды КПП используются на автомобилях, скутерах, мототехнике. Основной особенностью является плавный набор скорости, поэтому его не ставят на мощные машины, способные набрать сотню за несколько секунд. Встретить такую коробку передач можно на водном транспорте, который работает при небольших нагрузках. Иногда агрегат устанавливают на производственные станки.

Клиноцепной вариант

Здесь уже ремень заменен цепью, а само звено при этом образовано множеством пластин, скрепляющихся цилиндрическими осями. Такой подход обеспечил снижение радиуса изгиба. Для изготовления цепи используется высокопрочная сталь. Когда задействован вариатор на машине этот элемент находится в тесном контакте со шкивами и принимает на себя колоссальные нагрузки. В результате повышается температура до больших значений, и возникает необходимость в охлаждении важных деталей.

Клиноцепной агрегат способен выдать самый большой КПД, если сравнивать с прочими аналогами. Но это приводит к росту конечной стоимости его и автомобиля в частности. Впервые такая конструкция была разработана производителем Audi.

Главная отличительная особенность

Чем автомат отличается от вариатора? Начнем, пожалуй, с упоминания главной характеристики, которая отличает этот механизм от механической и автоматической коробки. МКПП, как правило, обладает шестью скоростями (5 в прямом и 1 в обратном направлении).

У автоматической коробки их насчитывается до 8, а то и 9. Что касается вариатора, то их бесчисленное множество, что обусловлено устройством этого механизма. Его даже можно считать альтернативой АКПП. Чтобы в точности понять, как устроена эта коробка, стоит описать принцип работы силового агрегата.

У всех привычных для нас трансмиссионных агрегатов (и МКПП, и АКПП) имеется один существенный минус — это фиксированные передаточные числа. И порой того, что имеется, не хватает.

Даже передвигаясь по ровной дорожной поверхности, машине приходится сопротивляться силе инерции. По достижении баланса между оборотами и передаточным отношением она начинает разгоняться. Затем передача понижается, а для ее повышения требуется большее количество ступеней, но в обычных КП их численность ограничена.

Вдобавок каждый раз, когда водитель переключается с одной передачи на другую, возникает рывок, что опять-таки обусловлено технологическими особенностями механизма. А значит, пора искать другие решения. Поэтому появилась идея заменить ступени трансмиссии рациональным вариантом. Так и родилась вариаторная коробка передач.

Изменение крутящего момента происходит постепенно, то есть не так как в других механизмах. Присутствие этого агрегата ощущается так, словно машину приводит в движение не ДВС, а мощный электродвигатель. Причем автомобиль набирает скорость плавно и бесшумно. И если сравнивать традиционный порядок переключения передач с его рассматриваемым аналогом, разгоняется машина заметно быстрее.

Вдобавок машинами, оснащенными вариаторными коробками, намного проще управлять. Даже автолюбитель в отсутствии опыта найдет общий язык с такой машиной, так как трансмиссия никак не реагирует на стиль вождения и не глохнет.

Разгонная динамика вариатора.

Старт на вариаторе.

При нулевой скорости обороты двигателя на уровне «холостых», 700-900 об/мин. При нажатии на педаль акселератора автомобиль сначала «набирает обороты двигателя», почти не двигаясь с места. Набрав обороты, автомобиль начинает двигаться с постоянной тягой, без «дерганий» на переключение передачи.

Я бы назвал такой режим «выстрел из рогатки». Т.е. мы сначала натягиваем резинку (набираем обороты двигателя), а потом постоянно разгоняем авто с постоянным тяговым усилием.

Соревнование разгона: вариатор и «автомат».

Если мы поставим соревноваться две одинаковые машины — с вариатором и с классическим «автоматом» (с одним сцеплением), то после старта увидим следующую картину.
Автомобиль с «автоматом» достаточно резко стартанет и начнет разгоняться, периодически «дергаясь» на переключения передач. Авто с вариатором проиграет старт, как будто водитель нажал акселератор позже. Зато после машина начнет ровно и стабильно разгоняться и в какой-то момент обгонит «автомат».

Почему обгонит?

Во-первых, «автомат», переключая передачи, разрывает сцепление и значит, тяга нестабильна. В этот момент двигатель не разгоняет машину. Если среднее время переключения около 0,25 с, то, умножив на 4 интервала (с 1-й по 5-ю передачу), получим 1 секунду отсутствия тяги. Для средней машины, разгоняющейся до 100 км за 10-12 секунд, это почти 10% времени.

Во-вторых, при разгоне вариатор стабильно «держит» обороты двигателя в зоне максимально крутящего момента. Разгон машины осуществляется за счет изменения передаточного числа трансмиссии. Классические инжекторные бензиновые двигатели очень «вялые» на оборотах менее 3,5 т. об/мин. Их мощность просыпается в зоне 4,5-6,5 тысяч оборотов. Автомат же, хотя и пытается держать обороты в высоких зонах при активном разгоне, но стрелка тахометра все равно плавает в большом диапазоне частот, захватывая не всегда самые тяговитые области.

На каких оборотах будет разгонять автомобиль вариатор?

Поскольку вариатор сам (вернее, его программа) определяет, когда прекратить повышение оборотов и начать «отдавать тягу» на колеса, то это один из самых главных вопросов управления автомобилем этого типа. «Старые» вариаторы всегда повышали обороты до максимума, заставляя «рычать» двигатель, даже если водителю нужно было лишь небольшое ускорение. Этот безусловный недостаток был исправлен в вариаторах нового поколения 2007-2010 гг.

При плавном нажатии на акселератор трансмиссия лишь чуть-чуть приподнимает обороты, разгоняя автомобиль слабо, на низких оборотах движка. При достаточно резком нажатии обороты сразу становятся в зону самого оптимального момента (на моей машине это 4,5 т. оборотов) и тянут, пока не ослабишь давление на педаль ускорения. При «педали в пол» коробка ставит сразу граничную «красную зону», т.е. максимальный крутящий момент, и держит его, пока не оторвешь педаль.

Таким образом, водитель управляет частотой оборотов двигателя при разгоне скоростью нажатия педали акселератора. Это очень логично и понятно. Чем быстрее вы хотите разогнаться, тем быстрее вы нажимаете педаль скорости.

Несколько слов о масле и фильтрах

Большинство производителей заверяет, что масло в коробку передач вариатора заливается навсегда. Однако этот факт в корне неверен. Наши дороги и погодные условия (снег, дождь, сильные морозы, плохие дороги и пробки) создают повышенную нагрузку на устройство, поэтому фильтры и масло рекомендуется менять каждые 40000 километров пробега.

Если этого не сделать, то на элементах конструкции начнут скапливаться масляные отложения, а фильтр забьется различным мусором. В результате упадет давление в насосе, что приведет к появлению толчков и рывков во время движения, а в особо тяжелых случаях вариатор просто перестанет работать.

Виды и принцип работы вариатора

Поскольку вариатор, как трансмиссионное устройство, в массовое автомобилестроение пришло не так давно, то стоит отметить, что производители стараются производить и усовершенствовать конструкцию вариаторов постоянно.

Поэтому, каждый современный авто концерн стремится разработать все новый и новый способ бесступенчатой передачи крутящего момента. На сегодня существует несколько видов вариативных коробок переключения передач.

К их числу относятся такие вариаторы:

• Клиноременые;
• Тороидальный.

Клиноременный

Это такой вид вариаторной КПП, при котором передача крутящего момента осуществляется посредством двух шкивов и ремня с трапецеидальным сечением. Шкивы состоят из двух конусообразных дисков, между которыми располагается ремень.

При этом, изменение передаточного числа, осуществляется путем изменения расстояния между двумя такими дисками. Данный процесс, традиционно, осуществляется на обоих шкивах. Так достигается максимальная эффективность в распределении крутящего момента.

Некоторыми авто производителями вместо ремня может применяться цепь. Работа каждого из них контролируется электронной системой, которая осуществляет это посредством расположенных рядом датчиков с сервоприводами и блока центрального управления. Изменяя близость расположения дисков, изменяется и сила трения, которая, в свою очередь, влияет на изменение крутящего момента.

Шкивы делятся на:

• ведущий — это шкив, на который передается вращение коленчатого вала;
• ведомый — это шкив, на который крутящий момент передается от ведущего.

Название клиноременной получила из-за ремня, который выступает в роли клина, находясь между конусообразными дисками.

Тороидальный

Тороидальный вид КПП характеризуется иным видом как самого механизма, так и способа, в который он передает крутящий момент. Он выглядит в виде пары колес с поверхностью в виде сферы, между которыми располагается ролик.

Пары колес разделяются на:

• ведущее;
• ведомое.

В данном случае, изменение передаточного числа происходит ввиду изменения силы трения, возникающей между роликом и колесами. В случае изменения положения ролика, относительно поперечной плоскости, происходит изменение силы трения и соответственно, передаточного числа.

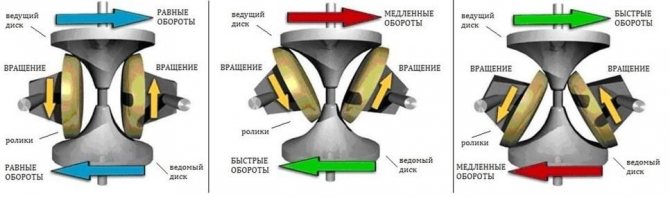

Что такое тороидальный вариатор?

Работа тороидальной коробки передач вариатора производится за счет роликов зажатых меж валами. Такие колесики имеют тороидальную форму (собственно, поэтому КПП так и называется).

Устройство тороидального вариатора

Изменение передаточного числа осуществляется за счет увеличения и уменьшения контактных поверхностей между валами и роликами. При максимальной тяге зажимы обращены в сторону ведомого вала, что увеличивает трение и, соответственно, снижает количество оборотов. Если нужна скорость – ролики отводятся в другую сторону.

Плюсы этого типа – более высокая надежность и износостойкость.

Плюсы и минусы вариатора

Сравнивать CVT мы будем с автоматической коробкой, поскольку робот, как было сказано выше, является механикой, а другие типы трансмиссии не так популярны.

Основные плюсы CVT:

• Отсутствие толчков и рывков во время движения.
• Двигатель работает с плавным изменением мощности в зависимости от ситуации.
• Фактически бесконечное число передач, что позволяет оптимально расходовать топливо.
• Низкий уровень шума при работе.
• Высокая управляемость и отклик.
• Грамотная оптимизация всех ходовых систем машины.

Теперь о недостатках. Самым главным из них является высокая стоимость ремонта, поскольку конструкция устройства состоит из множества дорогих элементов. Нельзя не сказать и о том, что в нашей стране очень мало сервисных центров, берущихся за такую работу.

Кроме того, в вариатор следует периодически заливать около десяти литров специального масла, необходимого для правильной работы трансмиссии. Такая жидкость стоит достаточно дорого и продается либо в представительствах компании, либо в специализированных салонах. Сами понимаете, что такие салоны есть далеко не в каждом городе. В некоторых случаях для сокращения затрат на ремонт и обслуживание, лучшим выбором будет приобрести контрактный вариатор.

Преимущества и недостатки

Прежде чем решиться на покупку такой машины, стоит узнать, какие плюсы и минусы имеет вариатор.

К сильным сторонам CVT можно отнести такие моменты:

• плавный ход;
• высокий КПД;
• отличный уровень комфорта;
• активный разгон;
• отсутствие пинков и рывков;
• оптимальный режим работы двигателя;
• экономичность.

Стоит заметить, что срок службы нельзя назвать сильной или слабой стороной вариатора, поскольку многое зависит от условий эксплуатации.

Несмотря на активную модернизацию и внедрение новых решений, у вариатора остаётся ещё много недостатков:

• При превышении нагрузок и агрессивной езде вариатор быстро выходит из строя.
• Масло для таких коробок дороже обычного. Дополнительно требуется чаще менять масляный фильтр.
• Такие коробки не предназначены для автомобилей с двигателями мощностью более 220 лошадиных сил.
• Существуют жёсткие ограничения по буксировке.
• Машина с CVT не любит перевозить большой груз, тяжёлые прицепы.

Это машина для городской езды при умеренных скоростях. Для любителей острых ощущений такая коробка точно не подходит. Если вы предпочитаете размеренную езду и не ездите с прицепом позади себя, выбор в пользу CVT будет логичным решением.

Как правильно использовать вариатор?

При эксплуатации устройства важно правильно его использовать, иначе можно нанести существенный вред, в результате которого придется делать дорогостоящий ремонт. Для того чтобы CVT прослужил долго, стоит соблюдать следующие рекомендации:

• Контролировать и регулярно проверять уровень жидкости в устройстве. Без нее последствия будут такими же, как при работе обычной коробки передач: без масла устройство довольно быстро выйдет из строя. При больших нагрузках жидкость расходуется интенсивнее, поэтому ее придется доливать, если вариатор используется в щадящем режиме, процедура не потребуется весь срок службы. Заметить нехватку жидкости можно по затруднительному переключению передаточного числа.
• Зимой нельзя сразу трогаться с места, необходимо, чтобы и двигатель, и коробка сначала достаточно прогрелись. Набирать скорость также требуется постепенно.
• Нельзя совершать резкие старты. Большая нагрузка при движении с места может порвать ремень КПП. Сам механизм также может пострадать, так как не предназначен для использования под высокой нагрузкой.

При обнаружении неисправностей не стоит пытаться отремонтировать КПП самостоятельно. Требуется обратиться в то СТО, где имеется специалист, хорошо разбирающийся в данном вопросе (перечень дилеров Renault). Несмотря на довольно простое устройство, вариатор требует внимательного к себе отношения и в ремонте довольно сложен из-за того, что не все механики знают, как правильно с ним работать. Именно поэтому не стоит рисковать, доверяя ремонт непроверенному ремонтнику или делая его самостоятельно, не имея для этого достаточного опыта и соответствующих знаний.

Новинки вариаторов

С каждым годом все больше автопредприятий ставят на свои модели CVT. При этом постоянно улучшая их характеристики и внедряя в агрегаты новые технологии. Одним из последних изобретений является общее детище компании Nissan и JATCO — облегченный и уменьшенный вариатор. Он выполнен в виде аппарата клиноременного типа совмещенного с новой коробкой передач. Данный вид отличается своими серьезными характеристиками:

• имеет наибольшее передаточное число. Его диапазон увеличен на двадцать процентов от обычного вариатора, поэтому он способен быстрее набирать скорость и тормозить. Это число 7.3:1. Оно выше, чем на автоматической коробке передач с семью ступенями;
• масса нового изобретения уменьшена на 13%;
• оснащен ASC. Эта система подбирает наилучшее передаточное число во время движения, при разгоне и торможении.

Вариатор фирмы JATCO

Сейчас представители компании «Porsche» подтверждают, что ведут разработки по совершенствованию вариатора. Они улучшают характеристики комфортности поездки, разгона и торможения. Увеличивают КПД и уменьшают расход топлива. Хотят сделать такой вариант бесступенчатой трансмиссии, при котором вариатор станет схож с 8-ми ступенчатой АКПП.

Стремление усовершенствовать вариатор и проводимые новые разработки его видов еще раз доказывают, что за ним будущее. Возможно, скоро он полностью заменит привычные механизированные, роботизированные и автоматизированные коробки передач. В особенности делается упор на его гибридные виды, при которых мотор будет работать в оптимальном режиме, а получаемая энергия будет сохраняться в накопителе, а затем расходоваться на движение авто.

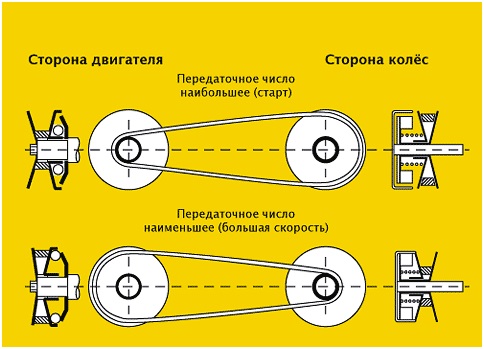

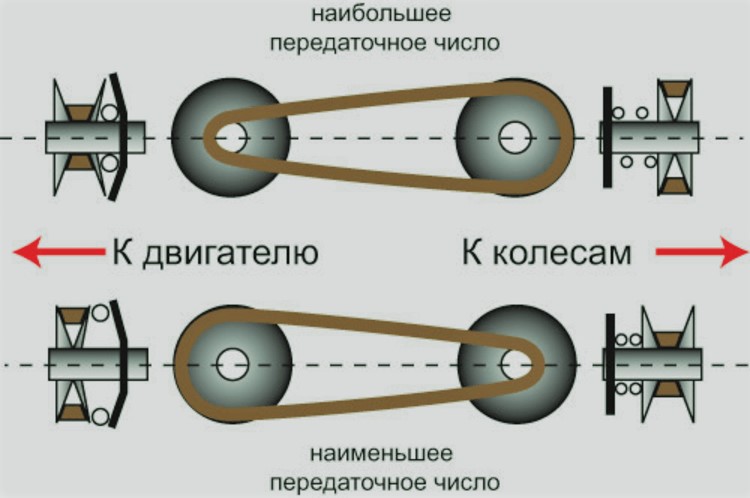

Принцип работы вариатора

В клиноременном вариаторе смена передаточного числа происходит путем изменения диаметра шкивов. Каждый из них выполнен из двух половинок конической формы, которые посажены на один вал. Конусы имеют возможность расходиться и сходиться. В результате диаметр в точки соприкосновения ремня со шкивом постоянно варьируется в зависимости от скорости и нагрузки. Такое бесступенчатое изменение передаточного числа неспособно обеспечить обычная автоматическая или механическая коробка передач.

Когда автомобиль трогается с места необходимо максимальное усилие. Для того, чтобы снизить нагрузку на двигатель, конусы ведущего вала разводятся и в точке соприкосновения с ремнем шкив имеет самый малый диаметр. При этом на ведомой оси конусы сводятся. Это позволяет получить максимальный диаметр шкива в точке соприкосновения с ремнем. При таком состоянии вариатора ведущий вал должен сделать несколько оборотов, чтобы ведомый сделал один круг.

По мере того как происходит разгон, передаточное число изменяется. Конусы ведущего шкива начинают сходиться, увеличивая его диаметр. На ведомом валу происходит обратное действие. Конусы расходятся, а диаметр убавляется.

При достижении автомобилем высокой скорости шкив ведущего вала имеет максимальный диаметр. При этом на ведомом валу конусы полностью разведены, что обеспечивает минимальный размер шкива в точки соприкосновения с ремнем. При этом один оборот ведущего вала соответствует нескольким вращениям ведомого. На изображении ниже показаны принцип действия вариатора, схема расположения конусов и как работает бесступенчатая трансмиссия.

В клиноременном вариаторе смена передаточного числа происходит путем изменения диаметра шкивов. Каждый из них выполнен из двух половинок конической формы, которые посажены на один вал. Конусы имеют возможность расходиться и сходиться. В результате диаметр в точки соприкосновения ремня со шкивом постоянно варьируется в зависимости от скорости и нагрузки. Такое бесступенчатое изменение передаточного числа неспособно обеспечить обычная автоматическая или механическая коробка передач.

Тороидальный вариатор имеет схожий принцип действия, но устроен совершенно по другому. В нем усилие передается не с помощью ремня, а специальными роликами. Они зажаты между валами и расположены на одной оси. Ролики имеют тороидальную форму, откуда и происходит название вариатора.

Для смены передаточного числа в тороидальном вариаторе требуется изменить положение роликов. Для максимальной тяги они должны быть повернуты в сторону ведомого диска. При высоких оборотах ролики направлены к ведущему диску. Устройство и принцип работы тороидальной бесступенчатой трансмиссии показаны на изображении ниже.

То как именно вариатор меняет передаточное число во время разгона зависит от программы управления. Для максимальной динамики двигатель выводится на обороты, соответствующие наибольшему крутящему моменту. При этом плавно меняется передаточное отношение. Темп разгона высокий, так как не тратится время на переключение между ступенями.

Ездить в вышеописанном режиме не очень удобно. Постоянные высокие обороты мотора приводят к большому расходу топлива и снижают ресурс силовой установки. При этом водитель, привыкший эксплуатировать транспортное средство с обычной коробкой передач, испытывает странные ощущения от монотонной работы мотора. Поэтому часто вариатор настраивают так, чтобы разгон полностью напоминал увеличение скорости с обычной АКПП.

Большинство бесступенчатых трансмиссий способны имитировать работу механической или роботизированной коробки передач. При этом все передаточные числа задаются программно. Вариатор просто переключается между установленными положениями.

Вариатор ‒ преимущества и недостатки

С каждый днём всё больше и больше автомобилей оснащаются вариаторами, которые обладают порой очень и очень заманчивыми достоинствами не только для водителя, но и для экологии. Рассмотрим же основные преимущества и недостатки данного вида трансмиссии:

Преимущества:

• плавность хода: движение на автомобилях с вариаторами будет исключено от рывков и прочих неприятностей переключения передач;
• постоянное поддержание оптимальной мощности автомобиля;
• меньший расход топлива, как следствие использования оптимальной мощности;
• больший КПД трансмиссии, обусловленный малыми потерями мощности по сравнению с классическими автоматами;
• работа двигателя в наилучшем диапазоне оборотов;
• уменьшение вредных выбросов в атмосферу;
• нехитрая конструкция и меньший вес, нежели у обычных автоматов.

Недостатки:

• требовательность к более частому периодическому обслуживания вариатора, который заключается в быстром износе ремня (не относится к клинноцепным вариаторам). Ресурс ремней ограничен 50-60 тысячами километров, а может и того меньше в зависимости от производителя и модели. В классических автоматах лишь диагностику рекомендуется проводить при пробегах 60-100 тыс. км ( в зависимости от модели);
• ограничение мощности используемых двигателей, как следствие непригодность использования в тяжелых внедорожниках и подобного рода машин;
• несмотря на простоту конструкции, она имеет достаточно малый ресурс, потому общий срок службы их достаточно невелик;
• сложности с сервисным обслуживанием вариатора, которые связаны с 1-ым и 3-им пунктами из списка недостатков и как следствие ремонт узла составляет больше проблем чем его замена, а стоимость замены может составлять от трети до половины стоимости самого автомобиля;
• эффект “подтупливания” вариатора, выражаемый в том, что изменение передаточного числа происходит не мгновенно, а с некоторой паузой в 1-2 секунды.

В конечном итоге, если у вас во главе угла стоит надёжность, то стоит не задумываясь выбирать классическую автоматическую коробку переключения передач. Даже имея более сложное устройство она имеет больший ресурс.

В результате качественная автоматическая коробка стоит больших денег, на фоне их варитор менее дрогой. Однако неоспоримым плюсом данного типа трансмиссий является плавность хода автомобиля, оптимальное использование его мощности, экономичность и бодрая динамика.

Потому имея запас из бесчисленных вариантов передаточного числа мы имеем возможность либо стремительно рвануть с места, используя весь крутящий момент двигателя, либо же очень плавно и спокойно перемещаться, расходуя оптимальный ресурс автомобиля и экономя топливо.

На современном этапе автомобилестроения выявляется тенденция роста числа передач у гидротрансформаторных автоматических трансмиссий. Так последние автомобили представительского сегмента имеют 8-ступенчатые автоматы, что сделано с целью сохранения хорошей динамики и для уменьшения расхода топлива. Вероятно, что с ростом технического прогресса, количество передач будут увеличиваться. Однако при всём этом вариатор имеет такие качества, до которых едва ли дойдёт обычный автомат с ограниченным количеством передач.
