Двигатель 2111: особенности, технические характеристики и отзывы

Регулятор коленвала

Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.

Регулятор

За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.

К его сильным сторонам относят:

• Работает долго и эффективно даже в режиме повышенных нагрузок;
• Функционирует совместно с шкивом коленчатого вала;
• При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.

Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.

Датчик фаз

Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.

Место установки

Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.

Разумеется, такой автомобиль как ВАЗ 2110 хоть и не является самым современным и передовым в плане электроники, однако и у него количество датчиков огромное.

Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.

Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены. Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.

Бесконтактная система зажигания двигателя 2110

Схема бесконтактной системы зажигания.

Бесконтактная система зажигания состоит из датчика-распределителя зажигания 2, коммутатора 4, катушки 1 зажигания, свечей 3 зажигания, выключателя 5 зажигания и проводов высокого напряжения. Цепь питания первичной обмотки катушки зажигания прерывается электронным коммутатором. Управляющие импульсы на коммутатор подаются от бесконтактного датчика (датчика Холла), расположенного в датчике- распределителе зажигания.

Датчик-распределитель зажигания – типа 40.3706 или 40.3706–01, четырехискровой, неэкранированный, с вакуумным и центробежным регуляторами опережения зажигания, со встроенным микроэлектронным датчиком управляющих импульсов (датчика Холла).

Коммутатор – типа 3620.3734, или 76.3734, или RT1903, или PZE4022. Он преобразует управляющие импульсы датчика в импульсы тока в первичной обмотке катушки зажигания.

Катушка зажигания – типа 3122.3705 с замкнутым магнитопроводом, сухая или типа 8352.12 – маслонаполненная, герметизированная с разомкнутым магнитопроводом. Свечи зажигания – типа А17ДВР, или А17ДВРМ, или А17ДВРМ1, или FE65PR, или FE65CPR с помехоподавляющими резисторами.

Выключатель зажигания – типа 2110–3704005 или KZ–881 с противоугонным запорным устройством, с блокировкой против повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда.

Система зажигания двигателя 2110 — инжектор.

Система управления инжекторным двигателем ВАЗ 2110 — это группа сложных электронно-механических устройств, требующих определенных знаний и подходов при ремонте. Она состоит из совокупности датчиков, исполнительных механизмов и центрального блока управления — контроллера.

Расположение элементов системы управления инжекторным двигателем 2111

1. датчик массового расхода воздуха;
2. датчик температуры охлаждающей жидкости;
3. датчик детонации;
4. адсорбер системы улавливания паров бензина;
5. датчик положения коленчатого вала;
6. дроссельный патрубок (на нем установлены датчик положения дроссельной заслонки и регулятор холостого хода);
7. датчик скорости (находится на коробке передач);

Всеми исполнительными механизмами инжектора управляет центральный блок — контроллер. Информация, получаемая с датчиков считывается контроллером и на основании их и заложенной в него программой управления поступают сигналы на различные исполнительные механизмы. Блок управления двигателем может быть различным по модификации и версии прошивки.

Существует две системы распределенного впрыска:

1. С обратной связью.
2. Без обратной связи.

Система с обратной связью отличается от системы без нее наличием нейтрализатора и датчика кислорода. ДК обеспечивает обратную связь и участвует в расчетах оптимального соотношения бензин-воздух топливо-воздушной смеси, обеспечивая оптимальную работу нейтрализатора. Благодаря этому достигаются более высокие показатели по нормам токсичности и выбросам вредных составляющих в атмосферу. Также в этой системе присутствует система улавливания паров бензина — адсорбер.

В системе впрыска без обратной связи не устанавливаются вышеперечисленные устройства. Для обеспечения норм токсичности существует регулировка СО в отработавших газах при помощи СО-потенциометра.

В модифицированном двигателе 2112 применяется система последовательного распределенного впрыска топлива — фазированного впрыска. Она имеет еще одно устройство — датчик фаз установленный возле распределительного вала. Он определяет момент конца такта сжатия в 1-м цилиндре, и топливо подается форсунками по цилиндрам в последовательности, соответствующей порядку зажигания в них: 1ц – 3ц – 4ц – 2ц.

Электрооборудование автомобиля

Схема электропроводки ВАЗ обеспечивает работу приборов и систем машины. По месту прокладки она бывает салонная и подкапотная. Электрическую цепь составляют следующие узлы и элементы:

• автомобильный кузов;
• электронные устройства;
• основные осветительные фары;
• фары дальнего освещения;
• светильники освещения салона;
• стоповый сигнал, установленный на задней стенке кузова;
• клаксон;
• система зажигания;
• прочие дополнения оснастки авто, в том числе и охладительная система.

Схема электрооборудования ВАЗ запускается сразу, как только включится зажигание системы. Питающий провод идет от плюсового полюса аккумулятора.

Для нахождения и устранения всяческих неполадок желательно набраться терпения и изучить схему ВАЗ 2110 инжектор и ее принципы, имеющие следующие особенности:

• схема проводки ВАЗ выполняется проводами определенной цветности, чтобы легче было разобраться в их взаимосвязях;
• ко всем устройствам подключается 1 питающий провод, он имеет красную изоляцию и маркируется буквой П — питающий;
• идущий от плюса аккумулятора жгут проводников скреплен колодками;
• минусом является масса кузова;
• у каждой рабочей системы имеется свои провода с определенным цветом.

Помимо перечисленных составляющих, схемы включают бесконтактное устройство. Оно способствует возникновению искры, обеспечивающей сгорание горючих масс.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

   Проводим демонтаж клеммы АКБ

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.

   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

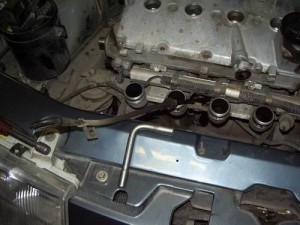

4. При помощи ключа на 19, проводим демонтаж изделия.

   Демонтаж ДТОЖ

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

Какие признаки неисправностей или «смерти» ДХХ?

Регулятор холостого хода, будучи достаточно простым устройством, не имеет никаких диагностических систем, поэтому ни бортовой компьютер автомобиля, ни чек эйндж не сможет сообщить о его неисправности. Но если встретятся последующие проблемы, это может означать, что требуется замена, ремонт или чистка датчика холостого хода:

• двигатель отказывается работать на холостом ходу, глохнет;
• холостой ход имеет не постоянные (плавающие) обороты;
• во время запуска холодного мотора нет повышенных оборотов;
• в момент отключения передачи на коробке двигатель глохнет.

Эти причины также может вызвать неисправность ДПДЗ (датчика положения дроссельной заслонки). Только дело в том, что о неисправности ДПДЗ даст знать бортовой компьютер автомобиля.

Местоположение датчика холостого хода.

Двигатели семейства Ваз 2114 оснащены датчиком холостого хода, размещенным на специальном посадочном месте непосредственно на дроссельном узле. Чистка РХХ невозможна без снятия датчика. Процесс демонтажа этого элемента двигателя достаточно простой. Это объясняется тем, что датчик крепится к патрубку двумя крепежными винтами под крестовик. В зависимости от модели двигателя он может находиться как в свободно доступной зоне, так и нуждаться в снятии всего дроссельного узла.Как осуществить демонтаж РХХ?
Как упоминалось выше, чистка регулятора холостого хода невозможна без его предварительного демонтажа. Для того чтобы произвести демонтажные работы для регулятора, автомобиль необходимо поставить на стояночный (ручной) тормоз и снять клемму «минуса» с АКБ. После этого необходимо отключить все провода от датчика и вычистить от грязи его посадочное место, чтобы она не попала внутрь дроссельного узла

Далее откручивается два винта при помощи «трещотки» или отвертки и готово, датчик снят.
Процесс чистки датчика холостого хода на Ваз 2114.
Как только появляются какие-либо проблемы в работе двигателя (выше они были приведены) свое внимание нужно обратить на датчик холостого хода, возможно, его нужно чистить. И тут многие задаются вопросом: как почистить клапан холостого хода?
Процесс чистки, на самом деле, весьма простой и не занимает много времени и для этого требуется всего лишь смесь для чистки карбюраторов или же широко распространенную WD-40.
Итак, как почистить регулятор холостого хода на Ваз 2114:
1

Самое первое, что нужно сделать — это отключить все подходящие к датчику провода (при этом можно заодно и почистить контакты).
2. С помощью крестовой отвертки выкручивается два винтика на датчике. (В том случае, если крепежные винты отсутствуют, это явный признак того, что регулятор посажен на лак. Для чистки такого РХХ требуется демонтаж всего дроссельного узла.)
3. Вытаскиваем ДХХ и оцениваем его состояние. При этом следует обратить внимание на состояние клапана. Наличие масла и черной грязи на нем явный признак необходимости чистики дроссельной заслонки целиком.
4. Берется жидкость для очистки (WD-40 или очиститель для карбюраторов) и обильное брызгается на конусную иглу и пружину, что позволяет их очистить. Далее датчик высушивается и устанавливается на место. Перед возвращением датчика на его место стоит также проверить длину высунутого штока. Она не должна быть больше 23 мм.
Как почистить датчик холостого хода на Ваз 2114 с 1,6 литровым двигателем с 8 клапанами:
На Ваз 2114 оснащенных 1,6 л двигателем процесс демонтажа датчика холостого хода отличается первым шагом. Нужно предварительно отсоединить дроссельный узел от ресивера. Для этого необходимо немного открутить две крепежных гайки таким образом, чтобы была возможность отсоединить дроссельный узел от торцовой части ресивера хотя бы на 1 см. При этом дроссельный узел снимать полностью не нужно. Далее весь процесс точно такой же, как было описано выше.
Как почистить регулятор холостого хода на Ваз 2114 с двигателем 1,6i:
Для того чтобы снять на таком двигателе датчик холостого хода требуется полный демонтаж дроссельной заслонки. Это объясняется тем, что РХХ размещен таким образом, что один винт легкодоступен, а вот второй – нет (невозможно просунуть отвертку для его откручивания). В остальном процесс чистки аналогичен с двумя другими двигателями.
После того как датчик был почищен и установлен на свое место и никаких изменений в работе двигателя не произошло, это может означать выведение датчика холостого хода из строя и необходимость в его замене или ремонте. Причинами выхода из строя ДХХ могут быть как изнашивание направляющих конусной иглы, так и обрыв какого-либо провода внутри датчика и прочее.

Опубликовано:
23 июня 2015

Причины неисправности системы охлаждения ВАЗ 2110

Существует ряд причин, по которым система может перегреться или разгерметизироваться:

• Качество охлаждающей жидкости. Если ОЖ разбавлена или заменена водой – это может привести к коррозии внутренних элементов. Коррозия способна вывести из строя помпу и термостат, а также забить каналы и преградить поток.
• Качество деталей. Некачественные детали (патрубки, радиатор, термостат) могут способствовать разгерметизации системы или перегреву.
• Неисправность датчика температуры двигателя, а также проводов и реле.
• Неисправность вентилятора системы охлаждения.

В случае если из строя вышел вентилятор или электрика, можно безопасно добраться до места ремонта при условии отсутствия пробок и светофоров, но в процессе езды необходимо обязательно контролировать температуру двигателя. В остальных случаях эксплуатировать автомобиль крайне нежелательно, иначе это может привести к серьёзным неисправностям двигателя.

Зачем нужны текущие и капитальные ремонтные работы двигателя

Как уже говорилось, под текущими ремонтными работами следует понимать процедуру разборки-сборки двигателя транспортного средства с последующей заменой некоторых деталей. Чаще всего замены и обновления требуют такие комплектующие, как:

• вкладыши – коренные и шатунные;
• поршневые кольца;
• сальники клапанов.

Эти замены являются необходимостью, хотя и периодической. Они позволят не только увеличить ресурсы двигателя, но и изменить качество его работы.

Специалисты считают текущий ремонт временной мерой, и рано или поздно весь силовой агрегат транспортного средства может выйти из строя. Поэтому капитальные ремонтные работы дают возможность:

1. Продлить эксплуатационный срок двигателя.
2. Предотвратить сбои в его функционировании и выйти из строя.
3. Поднимет уровень ресурсности.
4. Повысит качество работы автомобиля в целом.

Конечно же, лучше всего доверить ремонт двигателя и его обслуживание знающим и квалифицированным мастерам автосервиса.

Принцип действия

В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:

• калибровка РХХ производится контроллером ЭБУ автоматически после обнаружения этого датчика в системе;
• фактически РХХ является шаговым электродвигателем с конусной иглой в специальном отверстии обводного канала дроссельной заслонки;
• РХХ контакт никаких сигналов в «мозг» машины не передает, но получает их от контроллера, поэтому является не датчиком, а исполнительным устройством – электроклапаном;
• в свою очередь, бортовой компьютер «видит», что в топливной смеси недостаточно воздуха по сигналам ДМРВ, сравниваемым с сигналами ДПДЗ;
• на регулятор ХХ подается напряжение, игла выходит из канала, недостающее количество воздуха поступает в смесь для смешивания.

Принцип действия РХХ

Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.

В момент старта алгоритм работы следующий:

• ключ поворачивается, включается зажигание;
• шток выдвигается до упора, игла перекрывает байпасный канал;
• в момент упирания штока в калибровочное отверстие компьютер отсчитывает шаги назад;
• на обмотки подается напряжение, клапан возвращается в открытое положение.

Количество обратных шагов запрограммировано в прошивке прибора. Например, у модификаций Basch на прогретом ДВС оно составляет 50 шагов, Январь – 120 шагов, соответственно. В общей сложности ход штока разбит на 250 шагов, чем дальше он вытянулся из обмоток шагового электродвигателя, тем большее количество шагов отсчитает ЭБУ. При покупке нового РХХ расстояние от фланца посадочного до иглы штока должно быть 23 мм ровно.

Инжектор

Для работы инжекторного двигателя не годится чистый бензин, поэтому на входе коллектора установлена дроссельная заслонка с индивидуальным датчиком ее положения в каждый момент времени. При запуске мотора или во время остановки машины с работающим двигателем происходит следующее:

1. компьютер получает информацию об оборотах вала двигателя;
2. анализирует, как работает мотор, то есть уточняет целевое назначение;
3. затем сравниваются показания датчика положения дроссельной заслонки и воздуха, то есть, контроллер «понимает», что заслонка закрыта, а в цилиндры поступает обедненная смесь;
4. открывается клапан РХХ, воздух подается в обход заслонки для поддержания оборотов на запрограммированном уровне

Фактически в процессе участвует несколько устройств системы электронного зажигания. Если машина глохнет или присутствуют симптомы прочих неисправностей, диагностика производится вручную, поскольку обратной связи (самодиагностики) данный прибор не имеет.

В дизельном моторе дроссельной заслонки нет, регулятор холостого хода бесполезен, используются другие способы регулировки малых оборотов.

Основные узлы двигателя

Никаких существенных отличий можно не обнаружить при беглом осмотре. Что карбюраторная, что инжекторная системы впрыска не влияют на основную конструкцию двигателя. Но стоит присмотреться к мелочам. Например, взгляните на термостат ВАЗ-2110 инжектор (8 клапанов). Сразу бросается в глаза, что его можно разобрать! Именно! Инженеры в Европе сидят и думают, как бы уменьшить ресурс автомобиля, а наши в это время проводят реальные усовершенствования, которые во благо потребителю. Ясно, что в термостате ломается не корпус, а внутренности – термочувствительный элемент или клапан. Следовательно, зачем производить миллионы корпусов? Намного выгоднее окажется сделать один для машины, а в случае поломки термостата менять только внутренности.

Но это не все плюсы отечественных двигателей. Заметьте, в США и Европе все автомобили одинаковы, порой выполнить ремонт нет смысла, проще выкинуть в утиль, да купить новый. Причина отчасти и в двигателе. Например, АвтоВАЗ – это чуть ли не единственный завод, который продолжает на свою продукцию ставить блоки ДВС из чугуна! Во всех развитых странах сплавы алюминия уже давно применяют для этой цели! Ресурс двигателей страдает, но самое главное – нет возможности выполнить его ремонт, так как он не подлежит расточке или перегильзовке. А это куда дешевле, чем покупать новый двигатель или автомобиль. Может, зажиточный бюргер и может себе позволить такое, но в нашей стране автомобиль для многих людей все еще остается роскошью.

Почему ELM 327 не подключается к ЭБУ ВАЗ 2110

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Адаптер ELM 327

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам адаптер некачественный.
2. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
3. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Видео: ELM 327 не подключается к ЭБУ Ваз

https://youtube.com/watch?v=MwVfsGSOZVs

Схема электрических соединений ЭСУД Россия-83 Bosch 1.5.4, Январь 5.1.1 ВАЗ-21102, 2111, 21122 с двигателем 2111

2- свечи зажигания;

3- модуль зажигания;

4- колодка диагностики;

6- колодка, присоединяемая к жгуту панели приборов;

8- предохранитель главного реле;

9- реле электровентилятора;

10- предохранитель цепи питания контроллера;

11- реле электробензонасоса;

12- предохранитель цепи питания электробензонасоса;

13- датчик массового расхода воздуха;

14- датчик положения дроссельной заслонки;

15- датчик температуры охлаждающей жидкости;

16- регулятор холостого хода;

17- датчик детонации;

18- датчик положения коленчатого вала;

19- блок управления АПС;

20- индикатор состояния АПС;

21- датчик скорости;

22- электробензонасос с датчиком уровня топлива;

23- датчик контрольной лампы давления масла;

24- датчик указателя температуры охлаждающей жидкости;

25- датчик уровня масла;

26- колодка, присоединяемая к жгуту системы зажигания;

27- комбинация приборов;

28- монтажный блок;

29- электровентилятор системы охлаждения;

30- выключатель зажигания;

А — колодка присоединяемая к жгуту салонной группы АБС; В — колодка, присоединяемая к жгуту кондиционера; С — колодка, присоединяемая к колодке R жгута переднего; D — провод, присоединяемый к выключателю зажигания (лампа подсветки); Е — колодка, присоединяемая к голубо-белым проводам, отсоединённым от выключателя зажигания; F — к клемме «+» аккумуляторной батареи; G1,G2 — точки заземления; L — контакты колодки к маршрутному компьютеру; М — контакт колодки к блоку бортовой системы контроля; N — контакты колодки жгута панели приборов и жгута переднего; R — колодка, присоединяемая к колодке С жгута системы зажигания; Z — к клемме «В+» генератора;

Троит двигатель: как бороться с неисправностью

Термин «троит» появился, когда стали популярными четырехцилиндровые ДВС. В ситуациях, когда работают только 3 цилиндра, говорят, что двигатель начинает троить. Если в ВАЗ 2110 троит двигатель, это происходит по причине:

• неправильно выставленного момента зажигания;
• поступления воздуха из атмосферы в вакуумный усилитель тормозов;
• неполадок с зажигательными свечами, что является наиболее распространенной причиной троения инжектора;
• проблем с проводкой автомобиля;
• неисправности конденсатора;
• выгорания клапана или поршней;
• разгерметизации выпускного коллектора;
• поломки или износа поршневых колец;
• нарушения фазы распределения газа;
• сильного износа клапанных рокеров;
• прогара или пробоя блока цилиндров;
• износа маслосъемных колпачков;
• неверно отрегулированного карбюратора;
• износа вала прерывателя-распределителя или подшипника поворотной пластины;
• неисправности воздушного фильтра;
• установки свечей, неподходящих к данной модели автомобиля.

Причем троить может как двигатель ВАЗ 2110 16 клапанов, там и система ВАЗ 2110 8 клапанная инжектор. Такое случается независимо от того, сколько цилиндров имеет мотор (4, 6 или 12). Больше всего неполадка заметна в месте непосредственной близости от выхлопной трубы. Чтобы определить, какой цилиндр вышел из строя, достаточно поочередно отключать каждый. Если обнаружен неработающий модуль, звук мотора изменится. 16-клапанный движок ремонтируется аналогично.

Самостоятельно отсоединять высоковольтные провода следует с осторожностью, чтобы избежать поражения током или не замкнуть электропроводку. Предпочтительнее доверить такую работу мастеру

В его распоряжении и диагностическое оборудование, и большой опыт капитального ремонта двигателя ВАЗ 2110. Лучше всего это делать в автосервисе, персонал которого отвечает за свою работу. Здесь же выдадут эксплуатационную гарантию на двигатель 2110.

Виды датчиков массового расхода воздуха

Датчик, предоставляющий возможность определить объем поступившего воздуха, мы рассмотрим на примере ваз 2110. В ВАЗ-2110, как и в других машинах, устройство находится внутри воздушного патрубка, около фильтра, и отвечает за фиксацию потока воздуха, приходящегося на выход с фильтра.

ДМРВ постоянно усовершенствуют, сегодня существует несколько измерителей, высчитывающих потребленный воздух:

1. В качестве главного компонента выступает трубка Пито. Зафиксированная в датчике пластинка меняет положение под действием потока воздуха. Угол уклона пластины измеряется потенциометром, в свою очередь меняющим сопротивление. Это служит сигналом для блока управления чтобы определить объем поступившего воздуха.
2. Массовый выпуск современных устройств ДМРВ предполагает наличие в датчиках термоанемометрических измеряющих механизмов. В теплообменнике стоят сразу 2 тонкие пластины, сделанные из платины. После подачи на пластины энергии для их прогревания одна из них остается рабочей, а вторая – контрольной. Датчик ДМРВ в этой конструкции позволяет обеспечить неизменную одинаковую температуру, касающуюся 2-х пластин.
3. Рабочие элементы пленочного измерителя представляют собой кремниевые пластины, на которых присутствует платиновое напыление.

Система охлаждения двигателя ВАЗ 2110

Схема системы охлаждения ВАЗ 2110 принципиально не отличается от других автомобилей – основными составляющими являются помпа, радиатор охлаждения и термостат. Термостат располагается со стороны АКБ под воздушным фильтром. Алюминиевая помпа приводится в движение зубчатым ремнём газораспределительного механизма. При открытии термостата и прохождении охлаждающей жидкости через радиатор, датчик температуры фиксирует нагрев и при необходимости включает вентилятор. Это происходит при температуре 99C⁰.Если скорости движения достаточно, то жидкость охлаждается встречным воздухом.

Также в составе системы охлаждения присутствует радиатор отопителя печки, через который проходит горячая ОЖ. В процесс включается вентилятор печки, передавая тепло в салон автомобиля. Система охлаждения ВАЗ 2110 инжектор 8 клапанов отличается от 16-клапанного двигателя термостатом и размерами расширительного бачка.

Заключение

Итак, мы выяснили, по каким причинам не заводится автомобиль ВАЗ 2110 инжектор. При эксплуатации следуйте регламенту замены расходных элементов. Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно. Свечи зажигания служат от 20 до 40 тысяч. Аккумулятор рекомендуется менять раз в пять лет, и, по возможности, «скидывать» клеммы и хранить в тепле. А тосол следует менять раз в два года. Со временем он вырабатывает соли и выпадает в осадок, который оседает на стенках и препятствует нормальному теплоотводу. Если вы содержите машину в исправном техническом состоянии, проблемы с запуском мотора вам не страшны.
