«калина», система охлаждения: неисправности и усовершенствования. вентилятор охлаждения радиатора лада калина калина не работает вентилятор двигателя

Ищем причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Замена вентилятора охлаждения Лада Калина

Для замены вентилятора охлаждения необязательно обращаться на станцию техобслуживания. Сделать это без особого труда можно и своими силами.

Необходимые инструменты:

• головка с трещоткой или накидной ключ на 10;
• накидной или рожковый ключ на 8;
• отвертка с крестовой битой;
• пассатижи.

Порядок работ

1. Установите автомобиль на ровной площадке.
2. Поднимите капот, отключите провод «массы» от аккумулятора.
3. Ключом на 10 отверните два болта крепления воздушного фильтра.
4. Отключите разъем датчика массового расхода воздуха, нажав на фиксатор.
5. Отключите разъем клапана продувки, расположенный на корпусе воздушного фильтра.
6. Открутив отверткой болт хомута фиксации воздуховода, снимите гофру.
7. Открутите 4 самореза, фиксирующих крышку воздушного фильтра.
8. Снимите крышку, извлеките фильтрующий элемент.
9. Открутите ключом на 8 гайку крепления воздухозаборника, и демонтируйте его.
10. Ключом на 10 отверните две гайки крепления кожуха вентилятора справа по ходу движения автомобиля, а после ключом на 8 две гайки слева.
11. Рассоедините разъем питания вентилятора.
12. Аккуратно, чтобы не повредить ламели радиатора, извлеките вентилятор вместе с корпусом.
13. Ключом на 10 открутите 3 болта крепления электродвигателя, и выньте его из корпуса.
14. Установите на его место новый электродвигатель с крыльчаткой.
15. Кожух в сборе с вентилятором прикрутите к радиатору.
16. Подключите его разъем.
17. Остальные монтажные работы проведите в обратном порядке.

Осуществив замену вентилятора охлаждения, проверьте его работоспособность. Запустите двигатель и прогрейте его до включения вентилятора. На это может потребоваться от 3 до 5 минут.

При включении вентилятора, не глушите двигатель сразу, дождитесь, пока вентилятор отключится.

Модернизация СОД Калины

Главная проблема системы охлаждения Калины заключается в образовании воздушных пробок. На сегодня есть ряд эффективных способов для устранения этого дефекта. Причина кроется в особенностях конструкции СОД. Работа системы охлаждения основана на взаимосвязанном функционировании множества деталей. От того, какую температуру имеет циркулирующий по системе антифриз, зависит задействование большого и малого контуров. От этого зависит нормальная работа всей силовой установки.

Доработать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются всяческими доработками, рекомендуя заменить или ремонтировать тот или иной узел. Такой способ может оказаться дороже, но не всегда эффективнее.

Классические способы доработки

Для того чтобы решить проблему с образованием воздушных пробок, нужно снять крышку расширительного бачка и запустить двигатель. Затем дождаться поднятия температуры охлаждающей жидкости до критической красной зоны, пока в работу не вступит принудительное охлаждение вентилятором. После этого нужно нажать на педаль газа несколько раз и заглушить мотор.

Если способ оказался неэффективным, есть другой метод. Для этого нужно демонтировать защиту двигателя, ослабить хомут и снять одну из трубок штуцера подогрева дроссельного узла. Затем открутить крышку расширительного бачка и, приложив ветошь, начать дуть в него до тех пор, пока со снятого патрубка не начнет литься антифриз. Для того чтобы доработать стандартную систему охлаждения, многие автовладельцы устанавливают более эффективный термостат на 6 отверстий, ставят фильтр охлаждающей жидкости и другой краник отопителя.

На автомобиле «Лада Калина» после достижения температуры антифриза 95 градусов автоматически включается вентилятор. Если он не включается, работающий двигатель начинает быстро набирать температуру. Приходится останавливаться, иначе произойдет заклинивание поршней и поломка двигателя.

Функциональные элементы охлаждающей системы «Калины»

1. Большой радиатор.

   Установлен в передней части «Лада Калина» для охлаждения жидкости и уменьшения температуры во время работы двигателя. Охлаждение происходит благодаря сильному воздушному потоку холодного воздуха.
2. Вентилятор охлаждения.

   Установлен непосредственно на радиаторе. Благодаря работе вентилятора, охлаждение жидкости происходит намного быстрее.
3. Радиатор печки.

   За счет теплого воздуха, происходит прогрев салона машины.
4. Расширительный бачок.

   Так как одним из свойств охлаждающей жидкости является способность реагировать на колебания температуры, установлен специальный бачок. При расширении или сужении антифриза, он компенсирует количество охлаждающей жидкости системы.
5. Помпа.

   Специальное устройство, которое заставляет циркулировать охлаждающую жидкость по всему автомобилю.
6. Термостат.

   Очень важная деталь, несмотря на свои миниатюрные размеры. Термостат регулирует подачу жидкости, которая движется через радиатор двигателя. С помощью термостата поддерживается оптимальная температура работы мотора.
7. Датчик температуры.

   Когда температура поднимается выше нормы, датчик сигнализирует об этом реле включения вентилятора, который мгновенно включится.

Ищем причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться.

На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

А если полностью отказался работать вентилятор?

Для определения причины такой неисправности, сначала необходимо проверить состояние предохранителя, стоящего в электрической цепи. Его можно найти на боковой консоли, около пассажирского кресла. Он спрятан под крышкой дефлекторов. Открутив саморез, крышка легко снимется, и предохранитель будет доступен для изучения.

Чтобы извлечь весь предохранительный блок и подключенные реле, необходимо освободить крепление. Без гаечных ключей здесь не обойтись. Снимать блок нужно аккуратно без спешки, так как можно повредить провода, которые к нему подключены. Только единственный предохранитель блока отвечает за работу вентилятора.

При целостности предохранителя необходимо проверить работу реле, которое питает электродвигатель вентилятора. Таких реле установлено два. Левое включает низкую скорость вентилятора. А расположенное справа отвечает за высокую скорость его работы.

Другой неисправностью, которая относится к реле вентилятора охлаждения, является непрерывность работы вентилятора охлаждения, когда зажигание выключено. Это может привести к разряду аккумуляторной батареи. «Калина» потом просто не заведется. Основной причиной является залипание контактов. На блок попадает антифриз, протекающий из радиатора, установленного над печкой.

Когда реле и предохранители работают исправно, необходимо проверить работу датчика температуры. Именно он приказывает вентилятору начать работать. Этот датчик располагается с правой стороны бачка радиатора.

Чтобы проверить его работоспособность, нужно удалить штекерный разъем, взять перемычку, с ее помощью замкнуть между собой клеммы разъема. Включение вентилятора говорит о том, что датчик находится в исправном состоянии. Если вентилятор никак не реагирует, то прежде чем менять датчик, необходимо проверить работоспособность электродвигателя вентилятора. Для этого клеммы электродвигателя нужно подсоединить к контактам АКБ. Двигатель должен заработать. В случае отказа, придется устанавливать новый электромотор.

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1.
   В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
3. Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
4. Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
5. Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Причины отказа вентилятора

Здесь укажем наиболее вероятные места в контуре охлаждения, к которым следует пристально присмотреться, если не включается вентилятор охлаждения.

1. Термостат. При выходе из строя указанного изделия вентилятор также начинает напоминать о себе сбоями и некорректным включением. Для диагностирования термостата потребуется на разогретом моторе прикоснуться к отводящему патрубку (расположен внизу) радиатора LADA Kalina. Если этот шланг прогрет, то узел в норме, когда холодный – констатируем неисправность термостата. Поскольку деталь способна весьма часто «радовать» своей поломкой, рекомендуется возить с собой запасное изделие. Замена не является сложной операцией. Для ее выполнения потребуется предварительно слить жидкость из контура.
2. Предохранитель и реле включения. Эти элементы электрической цепи также способны на частый выход из строя. Пользуясь схемой расположения плавких вставок, отыскиваем потребный предохранитель в монтажном блоке, извлекаем его и проверяем на предмет перегорания рабочего «волоска». Блок с этими элементами располагается внутри салона под приборной панелью. Для защиты цепи вентилятора применяется вставка с максимумом силы тока, равным 50 А. Номер предохранителя – «3».

Реле, отвечающее за работу рассматриваемого узла, значится под номером «1».

1. Дополнительный модуль управления функционалом вентилятора. Для его извлечения потребуется демонтировать воздуховод подачи теплой воздушной струи и с привлечением ключа на «10» вывинтить крепеж. Достав блок, обнаруживаем пару реле включения, отвечающих за «команду» на включение и максимальные обороты. Оба элемента подлежать диагностированию с помощью тестера.
2. Переходим к электрической коммутации вентилятора. Тем же прибором выполняем проверку проводных магистралей узла. Если обнаруживаем обрыв, то провод заменяем новым с аналогичным сечением.
3. Обмотка вентилятора. Здесь владельца Лада Калина постигает уныние, поскольку при такой неисправности весьма вероятен вариант замены, что не дешево.
4. Датчик включения устройства. Если он неисправен, то вентилятор не активируется, тем самым вызывая риск перегрева силовой установки.

Неисправности системы охлаждения

Прежде всего, это связано с подтеканием антифриза. Такая неисправность хорошо видна под капотом автомобиля. В большинстве случаев утечка жидкости из системы возникает из-за:

• отсутствия герметичности на патрубках.
• устарели хомуты;
• забит радиатор отопления;
• пробит радиатор охлаждения.

Радиатор отопления придется менять, а большой радиатор можно попытаться отремонтировать. Нужно просто запаять пробоины. Но необходимо помнить, что паяется в основном медный радиатор. Алюминиевый радиатор, установленный на «Калине» ремонтируется редко. Его лучше сразу заменить новым.

В случае постоянного перегрева двигателя автомобиля на первом месте стоят неисправности системы охлаждения:

1. Термостат.Чтобы его проверить, необходимо прогреть двигатель. Рукой дотронуться до патрубков, подходящих к радиатору. Когда верхний патрубок полностью холодный, при этом нижний слегка теплый, можно говорить о заклинивании термостата. Жидкость в данном случае движется малым кругом. Исправить проблему можно только одним путем – необходимо поставить новый термостат.
2. Соты радиатора полностью закрыты.Часто встречающаяся причина, из-за которой происходит ненормальная работа системы охлаждения. В большинстве случаев это происходит в начале лета, когда начинает лететь тополиный пух. Чтобы привести все в норму, необходимо почистить внешнюю сторону радиатора. Иногда такая работа вызывает определенные трудности, но это единственный способ заставить систему работать нормально. Приходится выполнять ручную работу.
3. Сломался вентилятор.Когда температура нагрева превышает 95 градусов, а вентилятор молчит, необходимо провести проверку нескольких деталей:

• реле вентилятора охлаждения;
• электропроводки;
• датчика.

После обнаружения неполадок устанавливается новое реле и датчик, проводится замена проводов.

Диагностика и ремонт возможных неисправностей

Для осуществления ремонта придется заменить неисправные детали.

Замена термостата

Для смены термостата нужно будет слить охлаждающую жидкость, скинуть патрубки входящие и выходящие. Затем, открутить крышку и заменить термостат.

Замена вентилятора

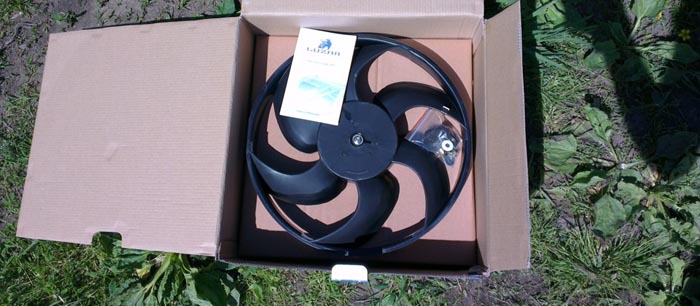

Внешний вид нового вентилятора охлаждения радиатора

Для замены вентилятора на Калине дело не быстрое и требует некоторого времени. Итак, рассмотрим, как заменить вентилятор охлаждения Лада Калина своими руками.

Замена реле и предохранителей

Замена реле и предохранителей проводится достаточно легко. Нужно вынуть сгоревшие, и заменить на новые, которые были куплены согласно маркировке на них.

Вопросы выбора и замены датчика включения вентилятора

От состояния ДВВ зависит функционирование важной части системы охлаждения двигателя — вентилятора охлаждения радиатора. Вышедший из строя датчик может привести к перегреву мотора, поэтому данное устройство следует как можно скорее заменить

Выбор датчика довольно прост — лучше всего брать тот тип и модель датчика, что стоял на радиаторе ранее (и это единственный вариант для новых авто на гарантии). Но в ряде случаев вполне допустима замена, главное, чтобы новый датчик имел те же температурные интервалы включения/отключения вентилятора, подходил по электрическому напряжению (12 или 24 В) и типу электрического разъема. Что касается размеров, то в большинстве случаев датчики имеют одинаковые корпуса, поэтому проблем с установкой новой детали не возникнет.

Замена датчика проста: нужно отключить и выкрутить старый датчик, и сразу же вкрутить новый. При этом следует не забыть о прокладке (уплотнительном кольце), а после ремонта нужно долить охлаждающую жидкость. В большинстве случаев слива охлаждающей жидкости производить не требуется, но рекомендуется приготовить емкость, в которую жидкость будет сливаться при демонтаже датчика.

При верной замене датчика система сразу начинает работать, обеспечивая надежное включение и отключение вентилятора при изменении температуры силового агрегата.

От слаженной работы системы обогрева автомобиля зависит температура внутри его салона. Температурный режим влияет не только на комфорт его водителя и пассажиров, но и на способность оптимального управления транспортным средством. Ключевую роль в работе системы отопления играет кран отопителя, который позволит в нужный момент запустить или остановить работу соответствующей системы.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Дважды в год все водители задаются одним вопросом — когда заменить сезонную резину? Весной все гадают, когда поставить летнюю резину, а осенью ищут момент, когда установить зимнюю, и очень часто водители допускают ошибку. О том, как выбрать оптимальное время для замены сезонной резины, и как не допустить ошибку в этом непростом деле — читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

В различных отраслях промышленности, в ремонтной практике и быту широкое применение находят ручные машины и станки со шлифовальными кругами. О шлифовальных кругах, их существующих типах, конструкции и характеристиках, а также об их маркировке, выборе и эксплуатации — читайте в представленной статье.

В автомобильных системах охлаждения с электроприводом вентилятора предусматривается автоматическое включение и выключение вентилятора при изменении температуры охлаждающей жидкости. Главную роль в системе играет датчик включения вентилятора — все об этом компоненте вы можете узнать из данной статьи.

Диагностика системы охлаждения в собственном гараже

Не срабатывание ЭВ может быть вызвано несколькими причинами. Их нужно поочерёдно выявить и устранить. Прежде чем заняться датчиком, нужно проверить нижеперечисленные пункты.

Целостность проводов, ведущих к датчику

Визуально и тактильно проверяют состояние изоляционного покрытия каждого из двух проводов, В случае отсутствия повреждений полимерной оболочки проводов, их «прозванивают». То есть, мультиметром в режиме омметра проверяют наличие сопротивления на концах проводников.

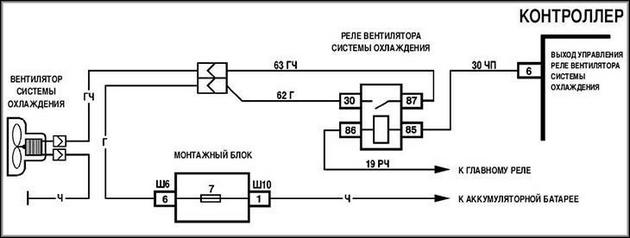

Электрическая съема работы вентилятора:

Чистота контактной группы

Кабель с фишкой отсоединяют от контактного стакана датчика вентилятора. Визуально проверяют состояние клемм. В случае обнаружения окисления контактов, их зачищают мелкой наждачной бумагой. Соединение разъёмов восстанавливают.

Напряжение

На снятой фишке с ДВВ проверяют мультиметром напряжение. Один из контактов должен показать «0» В, а на другой клемме прибор на экране должен отразить показания — 5 В. Во время теста двигатель должен работать в режиме холостого хода.

Предохранитель

Если будет установлено отсутствие напряжение на плюсовой клемме, то нудно проверить целостность предохранителя, установленного в разрыве питающего провода датчика. Негодный предохранитель характерен прогоревшей металлической дорожкой. Затем нужно поставить новую деталь и тестировать её работу.

Реле

Из панели предохранителей вынимают реле из гнёзд. Снимают пластиковый короб, отжимая боковые клипсы. В случае обнаружения обгоревших контактов, прибор меняют на новое реле.

Реле электровентилятора:

Электровентилятор

Проверяют состояние контактной группы вентилятора. ЭВ подключают дополнительной проводкой к аккумуляторной батарее. Если вентилятор напрямую не включится, то дело в его электромоторе или подшипнике.

Если все этапы диагностирования не выявили неисправностей, то проверять нужно сам датчик включения вентилятора.
