Не включается вентилятор охлаждения ваз 2107 инжектор и карбюратор: почему не срабатывает, как сделать принудительное включение, инструкции с фото и видео

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

1. Неисправность в монтажном блоке.
2. Выгорели контакты переключателя скоростей вентилятора печки.
3. Сгорело сопротивление для регулировки скорости.
4. Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1  в монтажном блоке.  Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал 10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Если хотите узнать как заменить моторчик печки, читайте эту статью!

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

Воздушные пробки

Не секрет, что причиной излишнего нагрева жидкости являются воздушные пробки. Появляются они вследствие ошибок при замене антифриза, а также из-за протечек в системе охлаждения. В итоге, жидкость прогревается неравномерно, что приводит к нестабильной работе вентилятора, с частыми включениями при поступлении в радиатор более горячей жидкости.

Перед устранением в обязательном порядке следует проверить систему на предмет утечек жидкости. Устранив их, переходят к выгону пробок. Для этого вам понадобится компрессор. Открутите от дросселя одну из трубок, подводящих к ней охлаждающую жидкость. Далее нужно подключить к горлышку расширительного бачка компрессор, и подать в него сжатый воздух. Обычно пары минут хватает, чтобы выгнать все имеющиеся пробки.

Замыкание датчика. Достаточно часто происходит замыкание датчика. В таком случае, вентилятор или молотит, не переставая, или включается значительно раньше срока

При таких подозрениях нужно обратить внимание на время включения вентилятора, и сравнить температуру включения со стандартной. Если температура окажется ниже, то нужно просто поменять датчик и все нормализуется

Утепление на зиму. Многие автолюбители ставят специальные утеплители на радиатор в зимнее время, это позволяет сократить время прогрева автомобиля, и экономить топливо. Но, во время оттепелей температура воздуха достаточно высокая. При наличии утеплителя мотор охлаждается недостаточно, что заставляет вентилятор работать более интенсивно. Для устранения причины просто снимите утепление с радиатора.

Заключение. Система охлаждения машины всегда должна находиться в исправном состоянии. Поэтому, водителю необходимо внимательно следить за состоянием этой системы

Особенно важно правильно отыскать причину, почему постоянно работает или часто включается вентилятор охлаждения. Это конечно не фатальная проблема, но пренебрежение этим сигналом может привести к серьезным неисправностям двигателя

Датчик включения вентилятора Ваз 2107 отвечает за своевременное включение вентилятора радиатора,который предотвращает возможность перегрева двигателя при движении на малой скорости и в других условиях, когда естественного обдува недостаточно для эффективного охлаждения. В противном случае возможно закипание антифриза и даже поломка двигателя.

Способ второй – электрический

Если у вас новая машина, установлен инжектор и электрический вентилятор, то стоит ли портить его принудительной крыльчаткой? Несколько разумнее окажется оставить электровентилятор, но сделать резервный способ включения с помощью кнопки. В магазине приобретите несколько элементов и материалов:

1. Новый датчик (если старый пришел в негодность).
2. Электромагнитное реле с нормально разомкнутыми контактами.
3. Провод красного цвета сечением 0,75 кв. мм.
4. Кнопку для установки в приборной панели ВАЗ 2107 (желательно с подсветкой).
5. Термоусадочную изоляцию.
6. Разъемы типа «мама» и колодку для реле.

Схема соединений приведена на фото. Первым делом отключаете вентилятор и меняете датчик его включения. Затем собираете схему.

Обратите внимание на то, что на новых автомобилях используются датчики, способные коммутировать очень большие токи. Но, несмотря на это, они все равно сгорают

Резкие нагрузки все равно быстро выводят его из строя. Что делать? Выход один – снижать ток на выводах датчика. Для этого вводите в схему электромагнитное реле. Теперь шанс выхода из строя датчика сокращается. Но становится выше шанс выхода из строя реле. Правда, его поменять окажется проще.

Устанавливаете в приборной панели кнопку принудительного включения вентилятора и протягиваете от нее два провода – один можно сразу с «массой» соединить, а второй – на вывод датчика. Получается так, что у вас контакты кнопки и датчика соединены параллельно. Следовательно, если выходит из строя датчик, вы можете включить электромагнитное реле кнопкой.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

1. разбираем реле;
2. отгибаем верхний упор пластины;
3. приподнимаем пластину с контактом для удобного доступа;
4. поджимаем контакт;
5. собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

Электрическая схема ВАЗ-2107

Электрическая схема автомобиля ВАЗ-2107

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — лампа освещения моторного отсека; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель стоп-сигнала; 28 — выключатель фонарей заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатель плафонов на стойках передних дверей; 42 — выключатель фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель ламп освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора зарядка аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева заднего стекла с лампой подсветки; 69 — выключатель фонарей заднего противотуманного света с сигнализатором включения*; 70 — предохранитель цепи фонарей противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака.

Порядок нумерации штекеров в колодках: А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д — выключатель аварийной сигнализации.

* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Вопросы и ответы
Видео регулировки редуктора заднего моста ВАЗ 2107

Читать далее

Вопросы и ответы
Выпрямление вмятин без покраски своими руками

Читать далее

Вопросы и ответы
Грунтовка авто перед покраской

Читать далее

Вопросы и ответы
Диэлектрическая смазка для свечей зажигания

Читать далее

Вопросы и ответы
Жиклеры карбюратора Солекс 21083 для 1.5

Читать далее

Вопросы и ответы
Исправление вмятин на автомобиле без покраски

Читать далее

Вопросы и ответы
Как замкнуть стартер напрямую ВАЗ 2109

Читать далее

Вопросы и ответы
Как отрегулировать карбюратор на скутере

Читать далее

Вопросы и ответы
Автоодеяло: нужно ли использовать?

Читать далее

Отличная статья 0

Установка

Новый электропривод монтируется в обратном порядке. Не забудьте перед установкой обязательно проверить работоспособность купленного узла. Это позволит избежать лишних действий по повторной разборке отопителя. Проверить, функционирует ли двигатель нетр

удно, достаточно подключить его к установленному на машине аккумулятору напрямую.

Производя замену вентилятора, имеет смысл также осмотреть и другие элементы системы обогрева вашей «семерки». Убедитесь, что:

• повреждений на них нет;
• герметичность не нарушена.

Особое внимание уделите кранику отопителя и радиатору. Своевременное обнаружение проблем позволит устранить их с минимальным расходом денег и времени.

Лучше с процессом познакомиться позволит это видео:

Лучше с процессом познакомиться позволит это видео:

Детали электродвигателя и схема включения отопителя ВАЗ 2107

1 — аккумуляторная батарея; 2 — генератор; 3 — выключатель зажигания; 4 — блок предохранителей; 5 — переключатель отопителя; 6 — добавочный резистор; 7 — электродвигатель вентилятора отопителя

Наиболее легко проводиться замена электродвигателя в автомобилях Ваз 2101, 2103, 2106. В автомобиле ВАЗ 2107 это всегда связано с небольшими сложностями, так как он имеет более разветвленную систему вентиляции, размещение кнопок и др. Именно поэтому хотелось бы рассмотреть как проводится замена вентилятора печки именно на этой этой марке автомобиля.

Итак, как проводится замена вентилятора печки Ваз 2107:

1. В первую очередь, следует перевести рычаг (нижний) в крайнее правое положение, это делается для того, что бы заслонки боковых воздуховодов закрылись. 2. Снимаем панель приборов. 3. Потом перемещаемся на противоположную сторону и снимаем корпус бардачка и полочку для вещей. 4. Намечаем провода и снимаем бороду, аккуратно, не дергая, запоминаем что и где расположено. 5. Ключом на 7, ослабляем крепление троса и отсоединяем тягу.

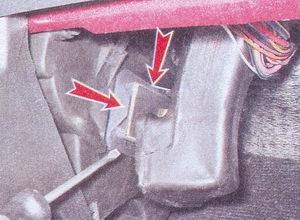

6. Снимаем наконечник троса привода заслонки

7. Ключом на 10, отворачиваем гайку, которая крепит кожух радиатора печки. Она расположена за центральным воздуховодом.

8. Снимаем провод массы со шпильки

9. Потом следует отвернуть крепеж правого воздуховода. 10. Аналогично поступаем и с левым воздуховодом.

11. Достаем боковые воздуховоды с корпуса отопителя при помощи отвертки.

12. Снять весь кожух в собранном виде.

13. Извлекаем вентилятор из корпуса, пропуская провода внутрь, проводим отключение клеммы от резистора

14

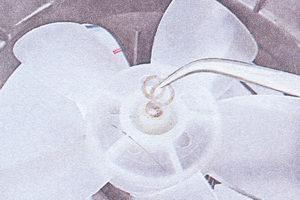

Снимаем крыльчатку, обращая внимание на регулировочные шайбы

15. Отсоединяем пружинные скобы, вынимаем электродвигатель отопителя печки.

Сборка проводится в обратном порядке.

Примечания по замене вентилятора: -Самому разбирать электродвигатель следует лишь для проверки и очистки коллектора. -Если печка разобрана, можно заодно осмотреть остальные части отопителя салона. -Для того чтобы радиатор давал больше тепла — его следует промыть. Это можно сделать напором воды из шланга, подсоединенного к подводной или отводной трубке радиатора.

Механическое принудительное охлаждение радиатора Ваз 2107

На старых моделях ВАЗ радиатор охлаждался при помощи крыльчатки, насаженной на ротор водяной помпы. Такое решение обеспечивало постоянный обдув радиатора при заеденном двигателе. Учитывая, что конструкция ВАЗ 2107 мало отличается от «предшественников», установить такую крыльчатку не составит труда.

Достоинство такого решения – надежность. Принудительный механический обдув радиатора гарантирует, что автомобиль не закипит, стоя в пробке в жаркий день. Но при этом эффективность обдува на малых оборотах снижается в сравнении с электрическим обдувом. Зимой проявляется еще один недостаток принудительного охлаждения – холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев. Тот факт, что вентилятор обдувает радиатор на холодном двигателе, никак не влияет на скорость прогрева при условии работающего термостата. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по малому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно усовершенствовать:

• Установить диффузор, направляющий поток воздуха через соты радиатора. Это улучшит эффективность охлаждения.
• Сместить радиатор немного назад, поближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления планки из жесткой стали. Планки надо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом можно обезопасить автомобиль от перегрева.

Проверка и замена

При подозрении на перегрев двигателя и отсутствии звука работы вентилятора долгое время, необходимо определить неисправности. При замыкании проводки устройство может отказать либо перегореть предохранитель.

Проверить устройство несложно. Нужно снять проводку с сенсора, включить ключ зажигания и соединить концы. Если охлаждение заработает, то проблема с устройством, оно требует замены. Бывает, что включение охлаждения получается при температурах выше указанных на корпусе датчика, что тоже говорит о его неисправности.

Для замены понадобится слить тосол или поторопиться ввинтить новый датчик, немного пролив ОЖ. Двигатель должен быть холодным. Откручивать можно гаечным или разводным ключом. Лучше подставить какую-нибудь емкость и подорвать ключом гайку корпуса. Затем аккуратно откручивать резьбу вручную, прижимая ее к гнезду. Отодвинуть старое устройство и быстро придавить пальцем, можно какой-нибудь затычкой, отверстие в радиаторе. Аккуратно ввинтить купленный датчик и присоединить проводку.

Описание датчика включения вентилятора

Где находится датчик температуры в ВАЗ 2107 инжектор или карбюратор, в чем заключается его предназначение? Для начала рекомендуем ознакомиться с назначением и возможными неисправностями.

Место расположения и назначение

Этот контроллер является неотъемлемым элементом охладительной системы силового агрегата и фактически выполняет аналогичную термостату функцию. Когда температура мотора увеличивается до определенного значения, контроллер активирует вентилирующее устройство, что способствует охлаждению радиатора ДВС. Вентилирующее устройство используется для отгона тепла от радиатора благодаря нагнетанию воздушного потока на него. Основное предназначение датчика вентилятора является предотвращение перегрева силового агрегата.

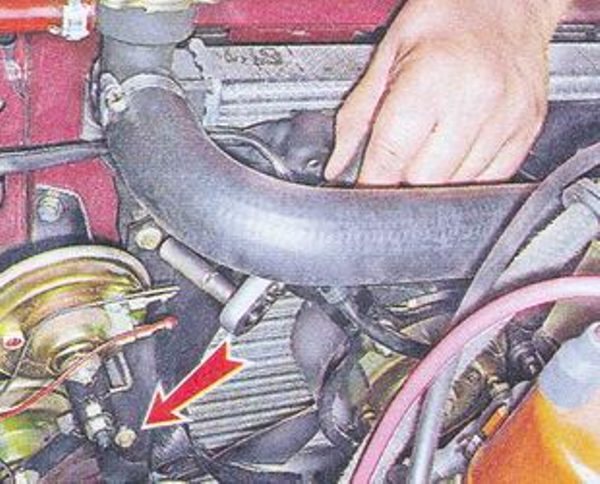

Что касается места установки, то искать это устройство следует в моторном отсеке ВАЗ 2107. Открыв капот, вы сразу же можете увидеть радиаторный узел, в нем и установлен датчик. В зависимости от формы радиаторного устройства контроллер может располагаться снизу слева или справа.

Принцип действия

Принцип работы состоит в следующем:

1. На нижней части контроллера располагается специальная пластина, которая видоизменяется, то есть изгибается в случае увеличения температуры силового агрегата.
2. Во время изгибания пластина оказывает определенное давление на поршень. Последний начинает двигаться вперед, во время перемещения он замыкает контакты на устройстве. Речь идет как о подвижных, так и о неподвижных контактах.
3. В случае, если охлаждающая жидкость остается холодной и не нагревается, то пластина, соответственно, не будет изгибаться.

Принудительное включение вентилятора

В соответствии с техническими характеристиками системы охлаждения «Семерки», вентилятор не должен работать постоянно. Но в некоторых случаях все равно реализуется принцип его принудительного включения. Это происходит в результате поломки контроллера — датчик температуры, расположенный в подкапотном отсеке, вывел на приборку данные о перегретом силовом агрегате, при этом вентилятор не включается. Это может свидетельствовать о поломке датчика вентилятора либо о его плохом контакте с бортовой сетью автомобиля.

Решить проблему можно двумя способами:

1. При движении по ровной дороге можно попробовать ехать без остановок, это позволит обдуть потоком встречного воздуха радиатор двигателя. При этом обязательно нужно следить за температурой мотора, то есть стрелкой указателя на панели приборов. При необходимости остановиться на светофоре включайте отопитель на полную мощность.
2. Но лучше будет принудительно активировать вентилятор. Для этого из датчика необходимо вытащить два контакта, после чего замкнуть их друг с другом, но перед выполнением этих действий следует отключить аккумуляторную батарею. После замыкания подключите аккумулятор — это приведет к тому, что устройство будет работать без перерыва. После остановки автомобиля вентилятор продолжит работать и будет делать это, пока АКБ не разрядится.

Диагностика регулятора

Чтобы выполнить проверку, вам понадобится обычная вода, емкость, термометр, которые сможет работать при высоких температурах, а также обычная бытовая печь.

Диагностика выполняется с помощью мультиметра и осуществляется она следующим образом:

1. Для начала воду нужно налить в тару.
2. Опустите в жидкость часть датчика, противоположную той, на которой находятся контакты.
3. Затем щупы тестера нужно подсоединить к контактам контроллера. Сам мультиметр нужно настроить в режим замера сопротивления или прозвона.
4. Поставьте емкость на плиту и включите газ, постепенно нагревая жидкость в нем. Также в емкости должен находиться и термометр.
5. Когда температура жидкости увеличится примерно до 92 градусов, контакты на контроллере, если она рабочий, должны замкнуться. В этот момент тестер может издать характерный звук. Если этого не произошло, то устройство подлежит замене. Показания тестера необходимо сравнить с нормированными, которые указаны в сервисной книжке (видео о диагностике снял Яковлев Дмитрий)

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Заезженная тема: Вентилятор и монтажный блок ВАЗ 2107

Возвращаюсь к уже заезженной проблеме с монтажными блоками нового образца. Суть проблемы заключается в том что при установке монтажного блока нового образца на карбюраторную классику перестаёт работать вентилятор охлаждения. Проблема это не новая и в интернете есть полно статей как это исправить, но всё таки найти полную информацию (что называется для чайников) в интернете очень трудно, поэтому решил выложить внятную статью про решение этой проблемы.

Решение проблемы:За включение вентилятора охлаждения отвечает 4 реле в монтажном блоке

Обычно при покуке блока в нём стоит перемычка между 30 и 87 контактами вместо полноценного реле.

Для начала необходимо распаять недостающий штырёк, он имеет маркировку 7Ш,7 (зелёный цвет) и идёт на 86 контакт реле.

Тут всё просто, берём штырёк либо от старого блока, либо просто металлическую пластину вытачиваем под размер и впаиваем на место:

С 86 контактом разобрались.Теперь необходимо подать + на 85 контакт реле. Тут много способов, самый грамотным на мой взгляд является сделать всё по схеме и вместо отсутствующей дорожки в блоке просто кинуть провод:

Вставляем вместо перемычки обычное 4-х контактное реле и всё готово!

При такой компоновке напряжение к вентилятору подаётся через 4 реле и 10 предохранитель, как и положено по схеме.

Надеюсь кому-нибудь поможет данная статья

Спасибо за внимание

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

1. Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
2. Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.
