Ваз 2107: самостоятельная замена электродвигателя отопителя

Замена вентилятора (моторчика) печки ВАЗ-2107

Когда зимой в машине становится холодно, салон плохо протапливается, поток тёплого воздуха слишком слаб, первое, что приходит на ум — провести замену моторчика или вентилятора отопления. Замена вентилятора (моторчика) печки ВАЗ-2107 требует определённых знаний, однако, если случилась поломка — другого выхода нет.

С чего начать

Если не работает вентилятор печки ВАЗ-2107, необходимо, скорее всего, поменять моторчик. Замена вентилятора печки ВАЗ-2107 начинается с подготовки нужных ключей и отвёрток. Работать лучше в перчатках.

В первую очередь происходит снятие накладки с лобового стекла. Для этого открываем капот и начинаем снимать накладку с углов: выкручиваем гайки крепления. После гаек откручиваем саморезы по всей длине лобового стекла.

Снимаем уплотнитель, стараясь его не повредить, и убираем в сторону. Аккуратно снимаем накладку. Отсоединяем шланг от омывателя. Нам понадобится также снять накладку и жабо, для чего выкручиваем все винты под пластиковыми заглушками. Снимаем остальные накладки и утеплитель, добираясь до корпуса отопителя. Далее нам необходимо добраться до самого электродвигателя.

Как добраться до отопителя

В первую очередь, чтобы работать было удобнее, необходимо подумать о дополнительном освещении того места, где вы будете заниматься заменой моторчика печки ВАЗ-2107. Откручиваем минусовой провод от мотора отопителя. Он прикручен гайкой и, чтобы её открутить, придётся приложить некоторые усилия.

Если гайка заржавела, лучше предварительно её смазать проникающей смазкой. Откручиваем сперва ключом, а потом рукой, стараясь не уронить расходники. Если есть ещё одна гайка — её откручиваем глубокой головкой, если нет — снимаем провод. С самореза снимаем хомут. Ищем ещё один плюсовой провод, и отсоединяем его от штекера.

Теперь удобнее всего использовать короткую отвёртку, чтобы открутить винты крепления коробки отопительной системы и снять 4 пружинные скобы. Болты, располагающиеся посредине, самые длинные, поэтому отложите их в сторону, чтобы закрутить потом на место.

Разберёмся, как снять вентилятор печки ВАЗ-2107.Необходимо отвести корпус с вентилятором в сторону. Если он упал вниз, значит, все болты сняты. Если нет — ищем оставшиеся шурупы. Моторчик вставлен в пазы и свободно крутится. Далее проводится непосредственная замена электродвигателя отопителя ВАЗ-2107. Обычно здесь очень пыльно и грязно, поэтому убираем всю пыль и то, что попало в это отделение.

Замена деталей

Как поменять вентилятор печки на ВАЗ-2107, становится понятно, когда вы увидите этот моторчик. Моторчик лёгким усилием вытаскивается из пазов, и через уплотнитель достаются провода. Минусовой провод обычно вынимается без проблем, а плюсовой требует некоторых усилий.

Когда провода вынуты, моторчик отсоединяется от корпуса и теперь его можно менять на новый, заранее купленный в магазине автозапчастей.

Установка новой детали

Установка новой детали не вызывает сложности. Замена мотора печки ВАЗ-2107 выполняется в течение нескольких минут, а самое длительное в этой работе — поставить все болты на место и подсоединить все контакты.

Стараемся не перепутать провода и продеваем их в нужные отверстия возле пазов, на которых держится сам моторчик. Вентилятор при установке должен стоять ровно — без перекосов, иначе во время движения он будет цепляться и в результате сломается.

Когда новый мотор установлен, его вместе с крышкой системы ставим на место. Примеряем корпус и смотрим, чтоб он прилегал к своему месту без всяких усилий и стоял ровно.

Ставим на место скобы и все болты, ставим утеплитель, жабо, дворники и проверяем, как работает отопление.

Если у вас есть помощник, пусть он включит отопительную систему, пока вы придерживаете корпус печки. По звуку работающей системы вы сразу поймёте, правильно ли установлены все детали, и не нуждается ли установка в коррекции. Если вас настораживает какой-то звук или стук, разберите всё и сложите заново.

Причины замены

Замена мотора печки ВАЗ-2107 происходит по нескольким причинам. Рассмотрим самые распространённые случаи, когда нужен новый вентилятор отопителя ВАЗ-2107.

1. Ужасный звук с характерным визгом. Если такой визг появился при разогреве машины, лучше не смазывать мотор, как делают многие, а заменить вентилятор отопителя ВАЗ-2107.
2. Не идёт воздух и не прогревается салон — ничего не остаётся, как снять и поменять моторчик печки на ВАЗ-2107.
3. Поток воздуха очень слабый.
4. Салон прогревается крайне медленно.

Помните, что хорошо работающую систему будет почти не слышно, так как утеплитель и другие материалы в идеале заглушают звук очень хорошо. Однако, если что-то сломалось, вы запросто сможете это починить.

Печка дует слегка тёплым воздухом

С этим явлением наверняка сталкивался каждый обладатель вазовской классики, ибо все большие проблемы начинаются с малых.

Впрочем, и с диагностикой здесь дела обстоят не так просто, ибо причин того, почему с печки ВАЗ 2101-2104 дует тёплый или холодный воздух, может быть множество.

Например, из-за того, что мотор вентилятора отопителя вращается намного медленнее номинального режима работы. Такая неисправность является следствием окисления/загрязнения коллектора. Зачистка щёток коллектора или полная замена электродвигателя – возможные варианты ремонта.

К таким же результатам обычно приводит заедание подшипника – диагностируется по появлению скрипов со стороны печки, которые со временем усиливаются, вплоть до заклинивания вала якоря.

Второе распространённой причиной, почему печка ВАЗ-2101 греет плохо – недостаточный прогрев мотора. Если стрелка температурного указателя не поднимается до положенных 90 градусов, можно предположить, что заклинило термостат, причём в положении, когда ОЖ постоянно циркулирует по большому контуру. В этом случае потребуется замена термостата, которую на «копейке» производят самостоятельно:

• работать нужно с остывшим силовым агрегатом, установленным на ровной площадке;
• откручиваем пробки основного радиатора и расширительного бачка;
• сливаем антифриз в предварительно подготовленную ёмкость подходящего объёма (порядка 3 литров);
• закручиваем сливную пробку;
• отвёрткой с плоским наконечником ослабляем хомуты патрубков, присоединённых к термостату;
• демонтируем термостат;
• заменяем его на заведомо работоспособный;
• производим все остальные работы в обратном порядке.

После того, как ОЖ долита до нормы, запускаем мотор и следим, как ведёт себя термостат, ощупывая его патрубки – нижний должен оставаться холодным, пока двигатель не прогреется до 85-90 градусов.

Воздуховод отопителя ВАЗ-2101

Другой часто встречающейся причиной, из-за которой не греет печка ВАЗ-2101, является загрязнение печного радиатора. В результате теплоотдача устройства резко снижается (чему способствует как ухудшение циркуляции тосола, так и уменьшение теплоотдачи по причине налипания на внешних и внутренних стенках трубок накипи и других загрязнителей).

Как узнать, что в недостаточном количестве тепла виновен забитый радиатор? Очень просто: при разогретом двигателе проверить на ощупь подводящий и отводящий шланги. Если первый – горячий, а второй намного холодней – очевидно, что потери тепла происходят именно в печном радиаторе.

Его можно подвергнуть ревизии, но лучше заменить на новый – решение принимается после его демонтажа по результатам осмотра.

Приводим алгоритм демонтажа печки «копейки»:

в пользовательской инструкции рекомендуется слить тосол, однако в данном случае из-за потери незначительного объема жидкости этого можно и не делать (выльется не более литра антифриза);
со стороны моторного отсека ослабляем хомуты на фланцах радиатора и стаскиваем патрубки

Работать нужно осторожно – шланги обычно прикипают, и чтобы их снять, придётся приложить немало усилий;
откручиваем крышку резинового уплотнителя, демонтируем его;
переходим в салон, откручиваем саморезы, удерживающие панель автомагнитолы (при её наличии);
ослабляем крепёж привода краника печки, отсоединяем тросик;
откручиваем скобы крепления кожуха вентилятора;
сдвигаем кожух вниз и влево – полностью его демонтировать не удастся из-за электропроводки;
вытаскиваем печной радиатор из кожуха.. Вентилятор печки ВАЗ-2101

Вентилятор печки ВАЗ-2101

Теперь можно приступать к тщательному осмотру радиатора, а также краника печки. Если на трубках имеются следы сквозной или почти сквозной коррозии, дальнейший осмотр можно прекратить – отремонтировать такой радиатор не удастся.

Если состояние радиатора более-менее сносное, можно попытаться его прочистить, используя магазинные или «народные» средства.

Проверяем также, не заедает ли рукоятка краника – обычно такое происходит, если печкой длительное время не пользовались (не включали на протяжении всего теплого времени года). Меняем краник, если на его поверхности также обнаружены следы подтекания.

При монтаже нового или отреставрированного радиатора не забываем установить новые прокладки, которые можно предварительно смазать силиконом – это предотвратит возможные течи. Эту же операцию проделываем в отношении резиновых патрубков, подсоединяемых к радиатору. Доливаем необходимое количество тосола и проверяем работу печки, а также герметичность всех соединений.

Назначение отопительного вентилятора на ВАЗ 2107

Главная задача отопительного вентилятора — обдувать горячий печной радиатор и через специальные воздуховоды нагнетать тёплый воздух в салон ВАЗ 2107, обогревая его. Вентилятор выполнен из обычного пластика и приводится в действие небольшим электромотором.

Вентилятор печки на ВАЗ 2107 выполнен из пластика и не отличается высокой прочностью

Как пластик, так и электромотор не отличаются высокой надёжностью, так что автовладельцам приходится тщательно следить за состоянием этих деталей, чтобы они не отказали в самый неподходящий момент.

Расположение печного вентилятора

Отопительный вентилятор ВАЗ 2107 располагается под центральной панелью, за кожухом отопителя.

Отопительная система ВАЗ 2107 довольно сложна, так что добраться до вентилятора непросто

То есть для того, чтобы до него добраться, автовладельцу придётся разобрать центральную панель машины, а потом извлечь печной кожух. Без этих предварительных операций замена отопительного вентилятора невозможна.

Замена отопителя Ваз 2105

Замена отопителя ваз 2105

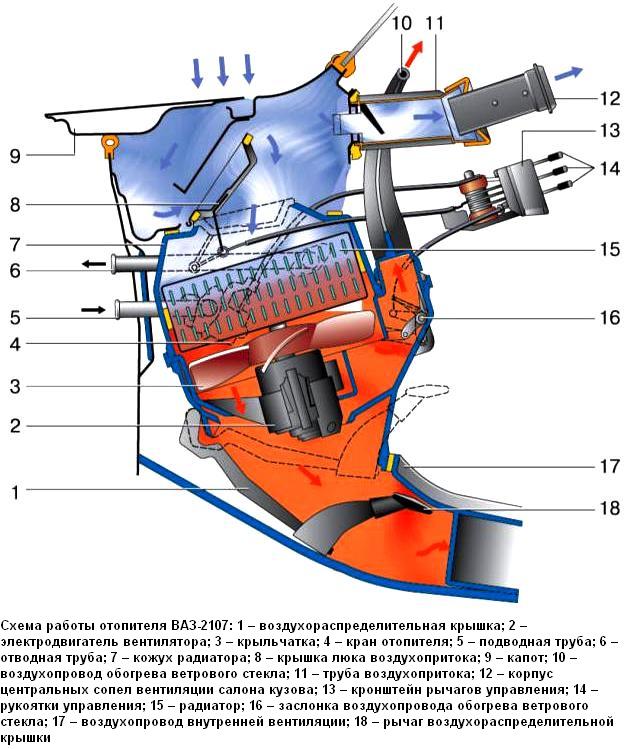

Из чего состоит печка

Прежде, чем начать замену полезно ознакомиться с конструкцией печки Ваз 2105. Она состоит из:

• кронштейна рычагов управления;
• воздухопровода внутренней вентиляции;
• специальных ручек рычагов управления;
• воздухопровода обогрева стекол боковых;
• из гибких тяг;
• из стяжного хомута;
• резиновых шлангов;
• крана;
• уплотнителя патрубков;
• заслонкой воздухопровода;
• крышкой воздухораспределительной.

Снятие и установка

Если Вы решили полностью заменить печку, то это делается следующим образом:

• отсоединяется провод массы от аккумулятора;
• снимается щиток приборов и панель приемника;
• рычаг управления краном отопителя переводится до отказа вправо;
• жидкость охлаждающая сливается из системы отопления;
• ослабляются стяжные хомуты;
• отсоединяются резиновые шланги от патрубков отопителя (они управляют подводом и отводом жидкости);
• снимается уплотнитель (рекомендуется посмотреть подробное видео перед снятием);
• выворачиваются два болта, фиксирующие кронштейн (они располагаются внутри отсеков двигателя);
• ослабляются болты скоб крепления;
• отсоединяются тяги и извлекается кронштейн;
• вынимаются соплы слева и справа;
• гайка, фиксирующая правый воздухопровод обогрева боковых стекол;
• таким же образом снимается левый воздухопровод;
• находим четыре держателя пружинного типа и снимаем их;
• извлекаем и кожух вентилятора отопителя в сборе;
• отворачиваются гайки крепления кожуха радиатора;
• провод под массой отсоединяется и вынимается кожух;
• извлекается воздухопровод;
• снимается старый отопитель;
• устанавливается новый отопитель в обратной последовательности (фото внизу).

Новый отопитель на ваз 2105

Своими руками можно сделать многое так, как не сделает ни один специалист. Данная выше пошаговая инструкция поможет начинающим автомобилистам сделать все самостоятельно. Кроме этого, можно неплохо сэкономить, ведь цена на данные услуги сегодня высока.

Особенности установок для отопления, фотогалерея

Важно разделить конструкции по методу распределения тепловой энергии. Это облегчит подбор конкретной пиролизной печи длительного горения:

• Аппарат с водяным контуром обогрева – универсальный прибор для организации сохранения тепла внутри жилого помещения. Он работает как котел для нагрева воды. Оптимальный вариант для загородного дома. Характеризуются высокой производительностью, доступной стоимостью и возможностью функционирования без источника электричества.
• Устройство с вариативностью размещения теплообменника. Если отсек для сгорания расположен в верхней части конструкции, а емкость для переработки газа находится внизу, тогда необходимо создать систему принудительного вытягивания посредством вентилятора или дымососа. Если топка расположена внизу, то тяга будет создаваться естественным образом.

В случае возникновения вопросов рекомендуется обратиться к профессионалам.

Работа с резистором

Для того чтобы была возможность регулировать скорость поступления тепла в салон, можно установить дополнительный ВАЗ-2107. Обычно у резистора имеются две спирали с сопротивлением 0,23 и 0,82 Ом.

Новый резистор устанавливается под педаль газа так, чтобы доступ к нему был свободный. При включении печки на первую скорость, ток будет идти через 2 спирали. На второй скорости ток пойдёт через спираль с сопротивлением 0,23 Ом. Мимо резистора ток идёт при включении третьей скорости.

Резистор располагается справа от педали акселератора и крепится на задней части блока управления кондиционированием воздуха.

Таким образом, машина будет прогреваться гораздо быстрее и качественнее. Дополнительным плюсом является уменьшение запотевания стёкол и циркуляция воздуха в салоне. В целом подогрев воздуха в машине будет более равномерным.

С наступлением холодов каждый автовладелец выполняет профилактический осмотр ТС и устраняет возможные неисправности. Как правило, производится замена антифриза, масла, покрышки меняются на зимние. Печка тоже требует к себе особого внимания, поскольку является одним из основных узлов автомобиля, обеспечивающих комфорт в холодное время.

Как и любой узел в автомобиле, печка тоже может перестать функционировать. В зимний период такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются изморозью или потеют, в результате чего ухудшается обзор.

Чтобы самостоятельно отремонтировать печку, необходимо знать ее устройство.

В систему отопления входят такие составляющие:

• Отопитель. Его задача — нагревать воздух. Основным элементом отопителя является радиатор, посредством которого циркулирует ОЖ.
• Вентилятор, который направляет в салон нагретый воздух. Вентилятор крепится в кожухе путем эластичных подушек, которые гасят вибрацию.
• Система управления печки, куда входит кнопка вентилятора, а также заслонки и ручки управления режимами обогрева.

Основные неисправности системы отопления ВАЗ-2105

Рассмотрим основные причины, вызывающие неработоспособность или снижение эффективности функционирования системы отопления «пятёрки»:

• зачастую причиной ухудшения обогрева салона является понижение уровня антифриза в системе охлаждения. Если автомобиль эксплуатировался достаточно долго, такое явление можно считать вполне естественным, но при резком падении уровня необходимо заняться поисками причин. При обнаружении утечки следует её устранить, долить ОЖ и устранить воздушную пробку, продавив шланги на заведённом силовом агрегате;
• неисправность термостата, отвечающего за возможность циркуляции ОЖ по большому или малому контуру, также может стать причиной невозможности выхода на требуемый температурный режим, как и поломка краника отопителя;
• распространённой причиной ухудшения эффективности обогрева является засорение печного радиатора. Локализовать неисправность можно на ощупь при работающем силовом агрегате: в месте сильного засорения радиаторных сот будет наличествовать ощутимый перепад температуры;
• наконец, проблемы могут возникнуть из-за неработающего или работающего не в полную силу вентилятора отопителя.

Ремонт печки ВАЗ 2107

Прежде всего, важно сразу определить поломку. Если дело в текущем патрубке, кране или воздушной пробке, такую проблему можно решить быстро

Если же причиной становится радиатор печки или другие труднодоступные элементы, тогда предполагается больший объем работ, то есть нужно отдельно изучить инструкции, как снять печку ВАЗ 2107 и как выполняется замена печки ВАЗ 2107. Давайте рассмотрим методы устранения частых неисправностей.

Если дело в кране, оптимально сразу менять его на новый. Для этого под капотом отсоединяется патрубок, который идет на кран. Чтобы часть ОЖ не выливалась после снятия в моторный отсек, под патрубок ставится емкость. Затем снимается вещевая полка, далее ключом 10 выкручиваются гайки крепления крана к корпусу печки. Теперь кран можно снять со шпилек и установить новый.

Как правило, кран отопителя нужно менять при его заклинивании и т.д. При этом лучше поставить керамический кран вместо штатного металлического. Такой кран, в отличие от заводского аналога, не закисает, на керамике не скапливается накипь, не возникает коррозия. В результате, даже если кран долго закрыт (например, с весны и до осени), после его открытия сохраняется полная работоспособность.

Неисправности радиатора относятся к поломкам более серьезного характера. Если радиатор печки течет или забит, его нужно снимать. То же самое можно сказать и про вентилятор печки, моторчик и т.д. Чтобы выполнять такой ремонт, нужно знать, как снять печку 2107.

Если коротко, чтобы добраться до радиатора, нужно открутить патрубки радиатора. С учетом вытекающего антифриза, потребуется подставить емкость. Если же нужно снять вентилятор печки, саму систему охлаждения трогать не нужно. Фактически, снятие печки ВАЗ 2107 можно разбить на два этапа:

• демонтаж элементов в салоне;
• снятие элементов под капотом;

Теперь ключом на 10 выкручиваются 2 крепежных болта, патрубок снимается с радиатора, параллельно демонтируется кран

Обратите внимание, между патрубком и радиатором есть резиновые уплотнители. Так вот, их нужно менять на новые при обратной сборке

Если радиатор засорился, промывка радиатора печки предполагает его снятие, наружную очистку от грязи, промывку изнутри, продувку компрессором. Также очищаются и снятые ранее патрубки, кран отопителя и другие элементы системы.

Патрубок изнутри можно прочистить ершом. Радиатор вымывается Керхером под давлением около 5 атмосфер. Мыть нужно до момента, пока из радиатора не будет вытекать чистая вода без грязи и примесей.

В случае, когда нет Керхера, промыть радиатор можно каустической содой. Достаточно приготовить раствор соды, залить в радиатор и оставить на 60 мин. Затем раствор нужно слить и оценить степень загрязнения сливаемой жидкости. Промывку повторяют до момента, пока сливаемый раствор не станет чистым. По окончании радиатор печки нужно просушить, продув компрессором.

Как показывает практика, печка ВАЗ 2107 плохо греет не только по причине течей или проблем с радиатором или краном. Также можно выделить сбои в работе переключателя режимов вентилятора, выход из строя проводки блока управления, окисление контактов и т.д. Например, проблемным может быть моторчик печки ВАЗ 2107. Как уже говорилось выше, если появился свист, тогда электродвигатель нуждается в чистке и смазке (временное решение) или замене на новый, причем лучше ставить более надежный вариант с подшипниками.

Идем далее. Блок управления печкой ВАЗ 2107 управляется рычагами на панели приборов, которые связаны с исполнительными элементами при помощи гибких тяг. При этом именно благодаря такому решению регулируется степень открытия воздушных заслонок, открывается и закрывается кран отопителя, перераспределяются потоки воздуха и выбираются зоны обдува.

Еще есть нижняя заслонка, которая называется воздухораспределительной крышкой. Этой заслонкой управляет специальный рычаг, который находится с водительской стороны под приборной панелью.

Так вот, упомянутые выше тяги — это металлическая проволока, которая со временем может растягиваться, лопаться, соскакивать и т.д. Не трудно догадаться, что обрыв тросов печки и другие неполадки с заслонками также становятся причиной того, что отопитель работает некорректно. В этом случае печку также нужно разбирать и ремонтировать.

Замена электродвигателя системы отопления ВАЗ 2107

Для работы понадобятся: гаечные ключи на «8»и «10», отвертки, пассатижи.

Снятие электродвигателя

Замена электродвигателя вентилятора отопителя ваз 2107 начинается с его демонтажа из автомобиля.Итак:

• Закрываются боковые заслонки воздуховодов установкой нижнего рычага блока управления отопителем в его крайнее правое положение.
• Снимается приборная панель.
• Удаляются вещевая полка и корпус бардачка.
• Вынимается панель радиоприемника.
• Отсоединяются от колодки проводов обеспечивающих переключение режимов работы вентилятора отопительной системы провода красного и сине-черного цвета.
• Ослабляется болт крепления гибкой тяги, управляющей заслонкой, установленный за приборным щитком, тяга отсоединяется.
• С оси рычага для привода заслонки снимается наконечник гибкой тяги.
• Отворачивается торцовым ключом гайка удерживающая кожух радиатора печи и наконечник «массы» провода вентилятора, которая находится за центральным воздуховодом.
• Со шпилек снимается наконечник провода «массы».
• Откручивается гайка удерживающая правый воздуховод.
• Тоже самое делается для левого воздуховода.
• С помощью шлицевой отвертки отжимаются четыре держателя, установленные по периметру воздуховодов, которые затем отсоединяются от кожуха печного радиатора.
• Снимаются кожухи вентилятора и направляющий совместно с вентилятором.
• Из корпуса вынимается резиновый уплотнитель, а провода пропускаются во внутрь кожуха.
• Наконечник красного провода, который идет к вентилятору отопителя отсоединяется от штекера на дополнительном резисторе.
• Кожух вентилятора отопителя разъединяется, как показано на фото.

Кожух вентилятора отопителя

• Сдвигается с помощью шлицевой отвертки и снимается с вала вентилятора стопорная шайба.
• Удаляются регулировочные шайбы.
• Снимается крыльчатка вентилятора с вала электродвигателя.
• Отсоединяются две пружинных скобы, крепящие к направляющему кожуху электродвигатель вентилятора отопителя.
• Электродвигатель и две резиновые подушки вытаскиваются.

Замена электродвигателя вентилятора отопителя ваз 2107

Установка нового электродвигателя

После того как была проведена замена электродвигателя вентилятора отопителя на ВАЗ 2107 установка всех ранее сняты деталей производится в обратной последовательности.
Инструкция по снятию и установке электродвигателя автомобиля ВАЗ 2107 хорошо видна на видео. С его помощью можно легко все операции выполнить своими руками.
В этом случае цена работы будет намного меньше, чем при ремонте в автосервисной мастерской.

https://youtube.com/watch?v=myTK1yBufiQ

Ремонт электродвигателя отопительной системы

Устранить неисправность в системе отопления чаще всего можно, когда выполнена на автомобиле ваз 2107 замена электродвигателя вентилятора отопителя.
Но иногда достаточно зачистить коллектор или смазать подшипники. Для этого устройство нужно разобрать.

Далее порядок работ будет таким:

• С оси якоря снимается шайба.
• С помощью отвертки извлекаются стопорное кольцо и шайбы, изготовленные из текстолита.
• Если при демонтаже электродвигателя не были сняты резиновые подушки, они убираются.
• Откручиваются винты крепления крышки, которые закручиваются в специальные пластины, вставленные в прорези корпуса электродвигателя с противоположных сторон и имеющие резьбовые отверстия.

Снимаются пластины для крепления крышки

• Вместе со щеткодержателем снимается крышка.
• Из корпуса вынимается якорь и с вала удаляются две шайбы.

Вынимается якорь и шайбы из корпуса

• Угольная пыль удаляется с внутренней полости электродвигателя продуванием сжатым воздухом.
• Проверяется состояние коллектора, щеток, обмотки якоря.

• Мелкозернистой шлифшкуркой сначала зачищается коллектор, а затем обезжиривается бензином или спиртом.
• Собирается электродвигатель в обратной разборке последовательности.

Кода выполненные операции позволили системе отопления правильно заработать, то на ВАЗ 2107 замена двигателя отопителя не понадобится. Вовремя выполненная замена двигателя отопителя ваз 2107 или его ремонт– залог стабильной работы отопления автомобиля.

ОПИСАНИЕ ПАТРУБКОВ ВАЗ 21073

Как выглядит комплект патрубков ВАЗ 2107 с инжекторным двигателем изображено на рисунке ниже:

РИС. 1. Комплект резиновых патрубков на ваз 21073 «инжектор».

1. Отводящий патрубок,
2. Подводящий патрубок,
3. Муфта водяного насоса,
4. Перепускной патрубок.

1. Отводящий патрубок – в народе называют нижний патрубок радиатора. Номер по каталогу 2105-1303010.

Нижний патрубок предназначен для соединения нижней части радиатора охлаждения с термостатом. По патрубку жидкость выводится из радиатора и подается на термостат. Он так же используется на автомобилях ваз – «классика», с карбюраторными двигателями.

2. Подводящий патрубок – в народе называют верхний патрубок радиатора. Номер по каталогу 2123-1303025. По нему охлаждающая жидкость подается в верхнюю часть радиатора системы охлаждения двигателя. Еще его можно применять в качестве отводящего патрубка на Ниву – шевроле.

3.Муфта водяного насоса – устанавливается между термостатом и помпой. Его номер по каталогу 2103 – 1803092. По нему охлаждающая жидкость подается из термостата в водяной насос. Используется он так же во всех двигателях ВАЗовской «классики». В народе его еще называют «коротыш».

4. Перепускной патрубок – соединяет верхнюю часть термостата и выпускной патрубок рубашки охлаждения двигателя. Номер по каталогу 2101 – 1303090. Его еще называют «уголок».

РАСПОЛОЖЕНИЕ ПАТРУБКОВ ВАЗ 2107

Далее мы рассмотрим, где и как располагаются все эти патрубки на примере фрагмента двигателя ВАЗ 2107:

РИС. 2. Система охлаждения двигателя ваз 2107.

1. Отводящий патрубок. 2.Подводящий патрубок. 3.Муфта водяного насоса 4. Перепускной патрубок. 5. Шланг подачи горячей жидкости в радиатор отопителя. 6. Расширительный бачок. 7. Рубашка охлаждения двигателя. 8. Крышка радиатора. 9. Радиатор охлаждения двигателя. 10. Кожух вентилятора (диффузор). 11. Вентилятор охлаждения радиатора. 12. Нижняя опора радиатора. 13. Шкив водяного насоса (помпы). 14. Трубка вывода жидкости из радиатора отопителя. 15. Ремень водяного насоса. 16. Водяной насос. 17. Патрубок выпускной, рубашки охлаждения двигателя. 18. Термостат. Стрелками здесь указано направление движения охлаждающей жидкости.

ПРИЧИНЫ НЕИСПРАВНОСТИ ПАТРУБКОВ РАДИАТОРА ВАЗ 2107

Замену патрубков системы охлаждения производят тогда, когда обнаружится, что уровень охлаждающей жидкости со временем убывает. Если вы обнаружили это в своем автомобиле, то внимательно осмотрите все патрубки. Иногда бывает, что ослаблен один из хомутов, и достаточно просто подтянуть его. В некоторых случаях утечка появляется в самом радиаторе охлаждения.

Тогда придется менять его, если он у вас алюминиевый, а если медный радиатор, то положение спасает пайка радиатора. Но, поскольку у нас сегодня другая тема, то будем рассматривать тот случай, когда жидкость вытекает вследствие дефекта резиновых патрубков системы охлаждения.

Чаще всего на резине появляются трещины в местах крепления их хомутами. Это можно обнаружить при появлении подтеков. Надо в этом месте слегка изогнуть патрубок и тогда сразу станет видна эта трещина. Для примера приведу вам фото ниже:

РИС. 3. Трещина на патрубке, в месте крепления хомутом.

Иногда ставят патрубки не совсем подходящие по форме и изгибам. Тогда возникают либо напряжения в материале, либо деформация. Вот в местах деформации чаще всего и образуются трещины (а то и вовсе резина обрываются) и жидкость начинает вытекать через них.

Бывает и так, что патрубки вообще лопаются, как показано на рисунке ниже:

РИС. 4. Лопнувший патрубок основного радиатора.

ЗАМЕНА ПАТРУБКОВ РАДИАТОРА ВАЗ 21073

Перед заменой патрубков ваз 21073 надо снять пробки с радиатора и расширительного бачка. Приготовим шланг подходящего диаметра и какую нибудь емкость, можно старую канистру, но не менее чем на 10 литров. В системе охлаждения ваз 2107 по паспорту залито 9 литров жидкости.

Затем находим сливной кран двигателя. Он находится в нижней части блока. Надеваем на штуцер этого крана один конец шланга. Другой конец вставляем в емкость, которую мы предусмотрительно поставили ниже уровня двигателя. Если мы ее установим где попало, то может оказаться так что, она окажется выше уровня двигателя. В таком случае жидкость системы охлаждения не будет вытекать из двигателя.
