Коренные и шатунные вкладыши коленвала: 4 шага по установке детали

Разница между коренными и шатунными вкладышами

Необходимо знать, что есть два вида вкладышей. Это шатунные и коренные. Первые находятся между шатуном и шейкой коленвала. Коренной элемент похож на первый по своему предназначению. Однако он располагается там, где коленчатый вал проходит в корпусе двигателя. Вкладыши отличаются по своим размерам. Габариты зависят от типа ДВС, для которого конкретная деталь изготовлена. Существуют и специальные ремонтные вкладыши. Они отличаются от оригинальных новых, установленных в двигателе. Ремонтные вкладыши различаются лишь отметками, кратными 0,25 мм. Так, их размеры примерно такие – 0,25 мм, 0,5 мм, 0,75 мм, 1 мм.

Вопросы выбора и замены вкладышей коленвала

При подборе подшипников скольжения необходимо отталкиваться от модели двигателя, износа сопряженных деталей и наличия ремонтных вкладышей. Как правило, вкладыши изготавливаются для одного модельного ряда или даже одной модели двигателя, поэтому заменить их деталями от другого мотора нельзя (за редким исключением). Также нельзя использовать вкладыши без учета износа шеек коленвала, в противном случае ремонт обернется еще большими проблемами.

Перед выбором ремонтного размера подшипников нужно определить износ шеек коленвала и других сопряженных деталей (постели, головки шатуна, хотя они меньше подвержены износу). Обычно износ шеек происходит неравномерно, какие-то из них изнашиваются более интенсивно, какие-то — менее, однако для ремонта покупается комплект одинаковых вкладышей, поэтому все шейки должны стачиваться до одного размера. Выбор величины, до которой будут стачиваться шейки коленвала, зависит от наличия подшипников тех или иных ремонтных размеров, подходящих для данного конкретного двигателя. Для моторов с небольшим пробегом выбираются ремонтные размеры +0,25 или +0,5, для моторов со значительным пробегом может потребоваться стачивание до ремонтного размера +1,0, в старых моторах и того больше — вплоть до +1,5. Поэтому для новых двигателей обычно выпускаются вкладыши трех-четырех ремонтных размеров (до +0,75 или +1,0), а для старых можно найти вкладыши вплоть до +1,5.

Ремонтный размер вкладышей коленвала должен быть таким, чтобы при сборке двигателя между шейкой коленвала и поверхностью подшипника оставался зазор в пределах 0,03-0,07 мм. При меньшем зазоре высок риск заклинивания, при большем — повышается биение коленвала, увеличивается интенсивность износа деталей и общая шумность силового агрегата.

При правильном выборе подшипников скольжения для коленчатого вала двигатель даже при большом пробеге будет работать качественно и эффективно на различных режимах.

Как поставить вкладыши на коленвал – порядок действий

В большинстве случаев замена вкладышей производится на СТО, однако при желании любой водитель, имеющий навыки ремонта и умеющий пользоваться инструментом, вполне может попытаться осуществить эту операцию самостоятельно. Для этого нужно последовательно сделать такие действия:

Первым делом важно проверить зазор между вкладышем и коленвалом. Для этого калиброванная пластмассовая проволока располагается на нужной шейке

После этого устанавливается крышка с вкладышем и затягивается с необходимым усилием (примерно 51 Н·м (Ньютон на метр), измерить эту величину можно, затягивая обследуемый узел динамометрическим ключом). После снятия крышки зазор определяется по степени сплющивания проволоки. Для оценки этого параметра существует номинальный зазор для каждой марки авто, и если проволока свидетельствует о том, что зазор больше, то потребуется ремонтный вкладыш.
После проверки зазоров на всех шатунных шейках необходимо снять шатуны, демонтировать коленчатый вал и отправить его в расточку. Шлифовка проводится на специальном станке (центростремителе), который есть, конечно, не у каждого. Поэтому лучше это делать у мастера. После проведения расточки нужно выполнить подбор вкладышей коленвала, тут опять поможет микрометр и дальнейшая примерка с замером зазора.
Когда размер вкладышей окончательно подобран, производится установка коленчатого вала в обратном порядке. Его элементы необходимо расположить на свои посадочные места и закрутить крышки коренных подшипников.
Далее нужно решить вопрос, как поставить вкладыши на коленвал, и установить шатуны на свои места. Для этого они смазываются моторным маслом, их крышки закручиваются, так что непосредственная установка занимает минимум времени, не говоря о подготовке. Сборку коленчатого вала важно проводить с тем же сцеплением и маховиком, установленным в двигателе до ремонта.

Надо помнить, что коленчатый вал является одной из дорогих деталей в любом автомобиле. Кроме того, на него приходится самая большая нагрузка. Поэтому необходимо принимать все меры, чтобы продлить срок его эксплуатации. В этом вопросе своевременная расточка коленвала играет решающую роль. После этой процедуры все шейки становятся идеально гладкими и готовыми к дальнейшей работе. Именно этот фактор и определяет качество проведенного капитального ремонта.

Главная →

Устройство → Двигатель → Коленвал (коленчатый вал) →

Установите все, что сняли

Все, что было снято, нужно установить на место. Сначала толкатели и подъемники. Затем синхронизирующий механизм, цепь ГРМ и крышка. Потом водяной насос и дополнительное оборудование. После этого – радиатор. Найдите в инструкции по сервисному обслуживанию двигателя последовательность и момент затяжки болтов впускного коллектора. Установите все шланги обогревателя и радиатора, а также соединения вакуумных и электрических линий. В последнюю очередь подсоедините тросик привода к дроссельной заслонке и установите впускной воздухопровод.

При наличии соответствующего инструмента и инструкции по сервисному обслуживанию двигателя процедуру замены подшипника двигателя можно выполнить за полдня.

Mercedes E-class Старый мой аэроплан › Бортжурнал › Поршни кольца шатуны шатунные вкладыши. Засада!

Всем привет! В пред истории у меня был один гнутый шатун. Я его буду заменять, но шатун нужно найти одинаковый по весу не более 5 гр. Еще нужны весы способные это уловить. Итак шатуны приобретены бу 6шт с 2х моторов. Один мотор 94г один 88г. С 94 г не подходят на мой 87г. Шатуны взвешиваем полностью, потом верхнюю часть при этом оперев нижнюю часть на опору и затем нижнюю часть аналогично. Много раз взвешиваем, лепестковым кругом снимаем лишний металл. Подогнал общий вес до 716-718гр. По головкам разница в 1гр.

Промываем продуваем. Керним новые номера шатунов на крышках и самих шатунах.

Собираем поршни кольца. Поршни трогал токарь при проточке блока-моем продуваем. Надевать кольца помогла такая штука.

Тихонько без фанатизма. Ни царапинки на поршне)

Не забываем про расположение замков колец под 120″. Надписью TOP и фаской вверх.Еще забыл перед сборкой колец вооружаемся щупом и заорами из мануала вставляем кольца в цилиндры и измеряем зазор-проверяем работу расточника. Я остался очень доволен. Зазоры у верхних колец как правило больше чем у маслосьемного из-за больших температур . Вставляем стопорное кольцо пальца. Далее соединяем поршни с шатунами. На поршнях нанесена стрелка которая должна указывать вперед на радиатор. С поршнем ясно, шатун ставится канавкой вперед. Канавка- на верхней части шатуна углубление фиксирующее вкладыш.

Обязательно проверяем наличие всех стопорных колец поршневых пальцев. Шатунные вкладыши KS

Стандарт.

потому что NE стоят на 5% дешевле. И еще приятный сюрприз технологии KS не стят на месте. Новые вкладыши вернее верхняя самая нагруженная часть покрыта износостойким покрытием темного цвета.

Старые шатунные вкладыши.

Очень интересна природа раковин около отверстий? Никто не знает. Предполагают, что от воды в масле.

Вставляем вкладыши с отверстиями в шатун, без отверстия в крышку. Сжимаем кольца на поршне самодельной приспособой из тонкого листа нерж с 2я хомутами.

Работает 100% Цена за 2 хомута. Первый пошел.

Смазываем все и вся маслом и вставляем поршень в цилиндр до колец затем немного приотпускаем предварительно зажатые хомуты и легким постукиванием через деревянный брусок в дно поршня загоняем его в дом. Закрываем крышку болты затягиваем моментом по мануалу. После установки каждого шатуна и его затяжки проверяем легкость передвижения поршня и проворот коленвала

ИИИИИИИИИИИИ ! В ВМТ и НМТ в момент перемены направления движения поршня я услышал щелк-щелк тук-тук! Внимание вопрос! Что за Херня? Слышится очень четко при прикладывании руки к днищу поршня. А это мы втулки! Верхних головок шатунов! И читал же я и знал, и везде пишут

Что если у вас шатуны с маслоканалом, то втулки это самое слабое место и изнашиваются они быстро, а я думал, что пронесет. Но нет. Зазор палец-втулка 0.003-0.017. Измерить у меня нечем так я брал магнитную ленту от аудио кассет в микрометр она 0.015 где-то. Закладываю ее в отверстие втулки и палец вставляется без проблем, но это меня не остановило до сборки)). Вот она втулка стоит 2$, а дел на все 100$.

Условия такие зазор 0.003-0.017 чистота обработки 5 микрон. Оказывается сделать такую работу могут не везде и нужен координатно шлифовальный станок. И стоит это не дешево. Спеца скорее нашел, чем нет, но он ушел в отпуск ждемс-с разбираем обратно))!.. Пока стоят поршни измерил выступание поршней для покупки новой прокладки. Хотел брать Elring. Но после маслосьемных колпачков и заднего сальника КВ возьму-ка я лучше VReinz. Итого намерил 0,74 0,74 0,75 0,75 При( 0.735-0.965) для стандарта.

Когда фотографировал сбилось.

Ремонтная прокладка по высоте не требуется, только по диаметру+ 0.5. Как бы и все! Занимаюсь пока мелочевкой, меняю резинки колечки прокладки и пр. Очень хочу установить вот такой радиатор от 604 двигателя для стабилизации температуры масла.

Причины поломки

Из-за высоких нагрузок данные части коленвала имеют повышенный риск поломки. Основными причинами возникающих проблем с данными элементами являются их физический износ и проворачивание. Первая считается естественной поломкой, поскольку со временем они имеют свойство стираться, это ведёт к большему ходу вала и сниженной подаче масла из-за низкого давления.

Вторая ситуация происходит потому, что пластина вкладышевого элемента слишком тонкая и при проворачивании он слипается с шейкой коленвала. Это фактически ведёт к поломке двигателя. Причины второго случая могут быть такими:

• предельные показатели вязкости смазки, попадание в неё вредных примесей или полное отсутствие таковой;
• плохое натяжение для поставленных подшипниковых крышек;
• смазка слишком жидкая;
• двигатель часто эксплуатируется в условиях регулярных перегрузок.

Всё это ведёт к поломке указанных компонентов и фактически делает невозможной эксплуатацию двигателя

Поэтому важно при обнаружении указанной неисправности заменить поломанные детали новыми и произвести их полноценную установку.

Замена

Все официальные мануалы рекомендуют производить замену вкладышей коленвала с полным разбором двигателя, но на самом деле, это не обязательно. Все можно делать прямо на автомобиле. И если с шатунными подшипниками все более или менее понятно. Достаточно просто раскрутить головку, вытащить старую деталь, после чего установить новый вкладыш. То вот с остальными возникают вопросы, ведь на первый взгляд к ним не подобраться, не сняв коленвала. Но, тут приходит на помощь опыт флотских мотористов. На больших судовых дизелях длина коленвала может достигать 10-15 метров, соответственно, для замены подшипников его не снимают. Имеется неплохая методика, которая позволяет это делать непосредственно на двигателе. Задача автомеханика приспособить ее к своим целям.Перед началом работы нужно загнать автомобиль на эстакаду или смотровую яму. Это сделает доступ к мотору снизу абсолютно свободным. Также снимается защита (при наличии), и сливается масло. После этого можно приступать к замене:

• Снимается коробка. Лучше сделать это заранее. В некоторых случаях можно обойтись и без этого, но лучше подготовиться загодя, это позволит затратить меньше времени в дальнейшем;
• Снимается передняя крышка. Ослабляется ремень (цепь) привода распредвала. Лучше ее снять полностью;
• Демонтируется стартер;
• Далее необходимо снять поддон. В принципе, особых проблем с этой работой быть не должно. Но, на некоторых моделях будет мешать передняя балка. В таком случае, потребуется открутить подушки крепления мотора, и немного приподнять его. После этого можно свободно вытащить поддон;
• Так вы доберетесь до коленчатого вала. Обычно начинают замену с шатунных вкладышей. Тут все просто. Откручивают винты крепления головки, вытаскивают старые подшипники, после чего, устанавливают новые детали. Перед установкой следует смазать вкладыши моторным маслом;
• Перед заменой коренных подшипников, следует приспустить коленвал. Для этого, ослабляют его крепление к маховику. Достаточно приспустить его на 10-15 мм .;

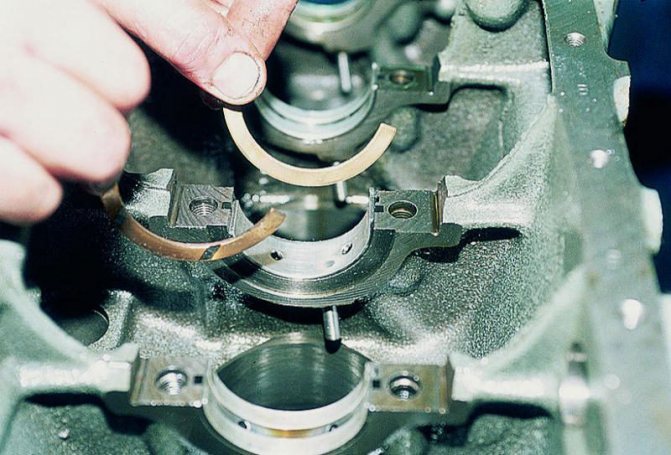

• Далее вытаскивают вкладыши. Чтобы выполнить это, проще всего сделать приспособление, наподобие алюминиевой заклепки. Ее вставляют в отверстие для подачи смазки, и выталкивают подшипник наружу. Иногда, водители пользуются для этого стальными линейками, но в этом случае можно повредить рабочую поверхность коленвала.

После снятия вкладыша, обязательно осмотрите его состояние. Если виден простой износ без задиров, то можно спокойно ставить новые запчасти. В случае с наличием видимых повреждений, желательно снять коленвал, и отшлифовать его.Установка на место вкладышей у большей части моделей двигателей производится руками. Если это не удается, то можно воспользоваться том же приспособлением, который применяли для извлечения подшипников. Перед установкой смажьте вкладыши

Обратите внимание на правильность установки деталей, усик должен попасть в предназначенный для него паз.При сборке необходимо помнить, что затяжка винтов должна производиться с определенным производителем усилием. Поэтому, воспользуйтесь динамометрическим ключом для окончательной затяжки крепежей. Это позволит избежать самопроизвольного откручивания деталей

Заключение. Каждый автолюбитель хоть раз, но сталкивался с неисправностями мотора. Причем проявиться износ может и через 100000 километров, и через 500000. Тут многое зависит от конкретной модели, а также особенностей эксплуатации. Многие люди интересуются, как заменить вкладыши коленвала не снимая двигатель. Сделать это вполне возможно, но проще все же будет снять мотор, да и надежность ремонта непосредственно на машине будет хромать

Это позволит избежать самопроизвольного откручивания деталей. Заключение. Каждый автолюбитель хоть раз, но сталкивался с неисправностями мотора. Причем проявиться износ может и через 100000 километров, и через 500000. Тут многое зависит от конкретной модели, а также особенностей эксплуатации. Многие люди интересуются, как заменить вкладыши коленвала не снимая двигатель. Сделать это вполне возможно, но проще все же будет снять мотор, да и надежность ремонта непосредственно на машине будет хромать.

Как узнать размеры коленвалов

Существуют специальные таблицы, где можно узнать размеры коленвалов для конкретной модели автомобиля или техники. Такие таблицы есть для всех видов транспортных и технических средств, на которых установлен двигатель внутреннего сгорания. Размеры вкладышей, имеющихся в продаже, соответствуют этим размерам.

Например, для Opel Kadett 1,3S стандартные размеры коренных шеек составляют 54,972–54,985 мм, при шлифовке на глубину 0,25 мм – 54,722 – 54,735 мм, при шлифовке на 0,5 мм – 54,472 – 54,485. Размеры шатунных шеек, соответственно, составляют 42,971 – 42,987 в стандартном (нулевом) варианте, 42,721 – 42,737 при шлифовке на 0,25 мм и 42,471 – 42,787 при глубине обработки 0,5 мм. Для автомобиля ВАЗ-2108 стандартный диаметр составит уже 50,779–50,819 мм, а ремонтных размеров предусмотрено четыре: 50,549–50,569, 50,229–50,319, 50,049–50,069 и 49,799–49,819.

Как правило, при первом ремонте шейку шлифуют на глубину около 0,25 мм. Следующие размеры располагаются друг от друга на таком же расстоянии: 0,5, 0,75 и 1 мм. Для ряда моделей также возможны шаги в 0,125 мм. Таблицы допускают шлифовку ещё на два размера, 1,25 и 1,5 мм, однако такая обработка чревата разрушения вала в процессе работы. По этой причине в магазинах размеры вкладышей 1,25 и 1,5 представлены редко. При значительном износе иногда перешлифовывают «через размер», т. е. уменьшают диаметр сразу на два размера.

Размеры шеек на ВАЗ

Методы профилактики

Как указывалось выше, частичный выход вкладышей из строя влечет за собой повышенный износ двигателя, и в частности, системы его смазки. Поэтому чтобы не допускать подобной ситуации имеет смысл проводить периодические мероприятия по профилактике. Так, в первую очередь необходимо пользоваться тем моторным маслом, которое рекомендовано производителем автомобиля. Особенно это касается его вязкости. Не стоит покупать очень дешевое масло, поскольку высока вероятность, что в его составе будут абразивные частицы, которые негативно влияют на двигатель в целом, и на вкладыши в частности.

Также стоит производить периодическую проверку деталей двигателя, их состояние, геометрию, чистоту. При выполнении ремонтных работ нужно всегда следить за тем, чтобы в двигатель и/или систему смазки (масло) не попадала грязь. Существует так называемое “золотое правило” моториста, которое гласит, что лучше зазор на 0,03 мм больше, чем на 0,01 мм меньше. В таком случае вкладыш гарантировано не подведет, не расплавится и не застучит. Следите за состоянием двигателя вашего автомобиля, и он будет служить вам долгие годы.

Лучше не дожидаться ситуации, когда на приборной панели засветится лампочка, сигнализирующая о низком давлении масла. В идеале необходимо периодически проверять значение давления самостоятельно или в автосервисе. Ведь лампочка масленки светиться (то есть, срабатывает аварийный датчик) уже в крайнем случае, когда давление упало до критического. Этого лучше не допускать, особенно на двигателях со значительным пробегом.

Заключение

Необходимо периодически проверять состояние вкладышей, поскольку эти, казалось бы, незначительные детали могут привести к большим проблемам с масляной системой двигателя, тем самым значительно снизив его ресурс. И чем раньше удастся выявить поломку и устранить ее — тем с меньшими затратами в будущем придется столкнуться автовладельцу для проведения ремонта двигателя. Процедуру по замене можно провести как самостоятельно, так и на СТО. Однако, если вы решите выполнить ремонт самостоятельно, то вы должны быть на 100% уверены в том, что сможете довести дело до конца, поскольку замена подразумевает большой объем как демонтажных, так и монтажных работ.

• Почему проворачивает шатунные вкладыши?
• Что такое шатунные вкладыши коленвала?
• Причины проворачивания шатунных вкладышей коленвала
• Как поставить вкладыши на коленвал – порядок действий

Часто можно услышать в диалогах водителей и механиков – как новичков, так и бывалых – интересные фразы: «Стучит движок!» или «Крутануло вкладыш!» Ну и, разумеется, все понимают, что разговор зашёл об аварийной ситуации в двигателе внутреннего сгорания, а точнее о том, что из строя вышли коренные или шатунные подшипники скольжения коленвала. Это очень серьёзное происшествие, которое случается с двигателем достаточно часто, и винят обычно во всём этом некачественное моторное масло. Мол, куплено было масло непроверенного производителя, поэтому и произошла такая неприятность. Но по правде говоря, существует множество причин, не связанных напрямую с моторным маслом, по которым выходят из строя подшипники коленчатого вала.

Как определить износ вкладышей коленвала и помочь механизму?

При ремонте двигателя очень часто возникает вопрос, как определить износ вкладышей коленвала и их следующий ремонтный размер (который они будут иметь после грядущей расточки). Как правило, для замеров применяется микрометр (измеряет линейные размеры), но можно с достаточной точностью вычислить это визуально. Сразу же оценивается возможность дальнейшей расточки коленчатого вала.

Замена требуется практически незамедлительно в том случае, когда провернуло вкладыши коленвала. Об этом вам скажет громкий стук механизма и постоянные попытки мотора глохнуть, иногда шейки клинит, тогда ехать дальше точно не получится. Во всех других случаях необходимо проводить тщательный осмотр, и, если на шейках наблюдаются волнообразные канавки, которые можно почувствовать руками, коленчатый вал необходимо растачивать и устанавливать вкладыши соответствующего ремонтного размера.

Описание

Вкладыши коленвала выступают в качестве подшипников скольжения для обеспечения вращения коленвала. Этот процесс происходит в результате сгорания топлива в камерах цилиндров. Активное трение деталей, вызванное усиленными нагрузками и высоким скоростным режимом, способно вывести мотор из строя. Для предотвращения подобной ситуации и уменьшения степени трения, все составные элементы, обладающие наибольшим значением, покрываются тончайшим микронным слоем масла. Данная функция возлагается на смазочную систему мотора, при этом пленка на имеющихся деталях образуется только при условии высокого масляного давления. Слоем смазочного вещества также покрыты поверхности соприкосновения вкладышей и шейки коленчатого вала. Таким образом существенно снижается образуемая сила трения.

Геометрия

Естественно, размеры шатунных вкладышей для разных ДВС разные. Самый основной параметр – это масляный зазор. Он равен разности внутреннего диаметра вкладыша с диаметром вала. Также важный показатель – это величина масляного зазора. Если зазор сильно большой, то увеличивается поток масла, что снижает нагревание подшипника. Но масло также влечет неоднородное распределение нагрузки, что повышает вероятность разрушение подшипника по причине усталости. Большой зазор повлечет за собой шум при работе и вибрации. Маленький зазор вызовет перегрев моторного масла и снизит вязкость.

Посадочный натяг нужен, чтобы обеспечить надежную посадку шатунного вкладыша ВАЗ в его гнезде. Надежно и прочно посаженные подшипники равномерно контактируют с поверхностью посадочного места – это предотвратит возможность смещения подшипников в процессе работы. Также обеспечивается эффективный отвод тепла.

Что в итоге

С учетом приведенной выше информации можно сделать вывод о том, что появление стука в двигателе является подом для немедленного прекращения эксплуатации ТС. Также следует учитывать, что на состояние вкладышей сильно влияет и температурный режим работы силового агрегата. Другими словами, перегрев двигателя может привести к проворачиванию шатунных или коренных вкладышей, заклиниванию мотора и т.д. В таком случае двигатель может полностью прийти в негодность, так как разбивается постель коленвала, выходит из строя сам коленчатый вал, блок цилиндров и т.д.

Что касается моторного масла, необходимо использовать только те ГСМ, которые соответствуют всем требованиям и необходимым допускам завода-изготовителя силового агрегата. Также масло и масляный фильтр необходимо своевременно менять, не допускать попадания грязи и механических частиц в смазку. Повышенного внимания заслуживает и сама система смазки, так как снижение производительности или неисправности могут привести к масляному голоданию, в результате чего существенно повышается риск проворачивания вкладышей.

Напоследок добавим, что бензиновый двигатель нуждается в прогреве после холодного запуска, затем ездить необходимо без нагрузок до момента выхода силовой установки на рабочие температуры. В случае с дизелем мотор прогревается в движении, до полного прогрева не рекомендуется резко нагружать агрегат. Также следует помнить, что как новый двигатель, так и мотор после ремонта нуждается в обкатке, так как нагруженные пары и сопряженные элементы нуждаются в притирке.
