Экономим топливо с помощью водородного генератора

Соблюдение мер безопасности

Электролизер это устройство очень высокой опасности.

Благодаря этому при его изготовлении, монтирования и работы в первую очередь необходимо соблюдение как общих, так и специализированных мер безопасности.

Специализированные меры включают следующие пункты:

• следует контролировать концентрацию смеси водорода с кислородом, в целях недопущения взрыва;
• если уровень жидкости не просматривается в смотровом окне водородного генератора, то его применять нельзя;
• в ходе выполнения ремонта необходимо убедиться, что в конечной точке системы как таковой отсутствует водород;
• противопоказано применение открытого огня, электрических приборов с функцией нагрева и переносных ламп напряжением более 12 вольт рядом с электролизером;
• в рабочий период с электролитом следует себя уберечь, применяя средства защиты (специальная защитная одежда, перчатки и очки).

Сборка рабочей части генератора водорода

Когда отверстия готовы, можно собрать рабочую часть. Для этого в одну из реек сначала нужно ввернуть до половины 10 саморезов. Отверстия необходимо чередовать, оставляя через одно пустым. Дальнейшее вворачивание следует производить уже в обе рейки. Получается, что, когда саморезы полностью завёрнуты, между рейками останется промежуток. Оставшиеся 10 саморезов нужно ввернуть через противоположную рейку

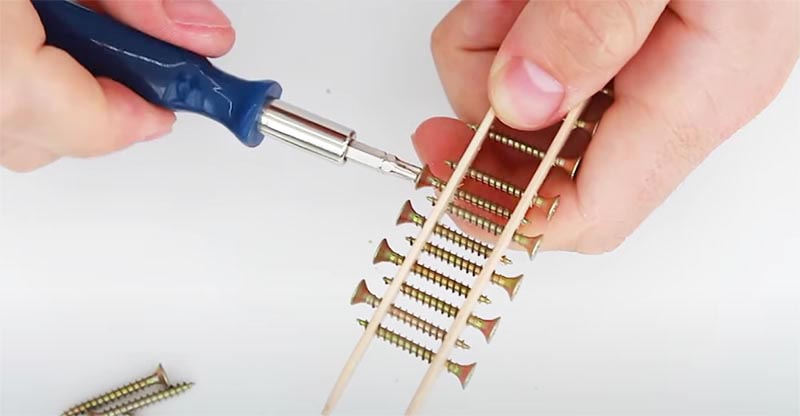

Если объяснений на словах недостаточно, можно обратить внимание на фотопример ниже

ФОТО: YouTube.comВот такой должна получиться рабочая часть генератора водорода

Подключение электропроводки

При помощи паяльника необходимо соединить все шляпки саморезов по одной стороне, а после произвести те же действия с обратной. Здесь придётся немного потрудиться – сталь саморезов не предназначена для пайки. Греть их придётся основательно. Для того чтобы работа стала проще, сначала необходимо облудить шляпки и нанести на них немного припоя. Припой лучше использовать проволочный, в состав которого уже входит канифоль. Если же таковой отсутствует, в пайке поможет кислота.

ФОТО: YouTube.comНа шляпки саморезов нужно нанести небольшое количество припоя

Теперь остаётся лишь припаять зачищенную медную жилу, которая впоследствии будет соединена с питающим проводом. На каждую сторону будет идти разноимённый заряд.

ФОТО: YouTube.comВсе саморезы стороны соединяются медной жилой воедино

Водородный двигатель: типы, устройство,принцип работы

ТИПЫ ВОДОРОДНЫХ ДВИГАТЕЛЕЙ

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Главное отличие двигателей на водороде от привычных нам сейчас бензиновых либо дизельных аналогов заключается в способе подачи и воспламенении рабочей смеси. Принцип преобразования возвратно-поступательных движений КШМ в полезную работу остается неизменным. Ввиду того что горение топлива на основе нефтепродуктов происходит медленно, камера сгорания наполняется топливно-воздушной смесью немного раньше момента поднятия поршня в свое крайнее верхнее положение (ВМТ). Молниеносная скорость реакции водорода позволяет сдвинуть время впрыска к моменту, когда поршень начинает свое возвратное движение к НМТ. При этом давление в топливной системе не обязано быть высоким (4 атм. достаточно).

В идеальных условиях водородный двигатель может иметь систему питания закрытого типа. Процесс смесеобразования происходит без участия атмосферного воздуха. После такта сжатия в камере сгорания остается вода в виде пара, который проходя через радиатор, конденсируется и превращается обратно в Н2О. Такой тип аппаратуры возможен в том случаи, если на автомобиле установлен электролизер, который отделит с полученной воды водород для повторной реакции с кислородом.

На практике такой тип системы осуществить пока что сложно. Для исправной работы и уменьшения силы трения в моторах используется масло, испарения которого являются частью отработанных газов. На современном этапе развития технологий устойчивая работа и беспроблемный запуск двигателя, работающего на гремучем газе, без использования атмосферного воздуха неосуществимы.

Двигатель на водородных топливных элементах

Обратите внимание, под водородными двигателями понимаются как агрегаты, работающие на водороде (водородный ДВС), так и моторы, которые используют водородные топливные элементы. Первый тип мы уже рассмотрели выше, теперь давайте остановимся на втором варианте

Топливный элемент на водороде фактически представляет собой «батарейку». Другими словами, это водородный аккумулятор с высоким КПД около 50%. Устройство основано на физико-химических процессах, в корпусе такого топливного элемента имеется особая мембрана, проводящая протоны. Эта мембрана разделяет две камеры, в одной из которых стоит анод, а в другой катод.

В камеру, где расположен анод, поступает водород, а в камеру с катодом попадает кислород. Электроды дополнительно покрыты дорогими редкоземельными металлами (зачастую, платиной).  Это позволяет играть роль катализатора, который оказывает воздействие на молекулы водорода.  В результате водород теряет электроны. Одновременно протоны идут через мембрану на катод, при этом катализатор также воздействует и на них. В итоге происходит соединение протонов с электронами, которые поступают снаружи.

Такая реакция образует воду,  при этом электроны из камеры с анодом поступают в электрическую цепь. Указанная цепь подключена к двигателю. Простыми словами, образуется электричество, которое заставляет двигатель работать от такого водородного топливного элемента.

Подобные водородные двигатели позволяет пройти не менее 200 км. на одном заряде.

Как установить водородный котел?

На данный момент многие предпочитают самостоятельно производить водородные генераторы для своих отопительных систем. И в этом нет ничего удивительного, ведь «магазинные» аналоги не только очень дорого стоят, но и обладают не слишком высоким КПД. А вот если этот прибор сделать своими руками, то эффективность его будет на порядок выше.

Существует несколько вариантов того, как собрать генератор, работающий на водороде. Но в любом случае для его изготовления в домашних условиях потребуются следующие расходные материалы.

12-вольтный источник энергии.
Несколько трубок, выполненных из нержавеющей стали и имеющих различный диаметр.
Резервуар, в котором будет расположена конструкция.
ШИМ-регулятор

Важно, чтобы его мощность составляла как минимум 30 ампер.. Это основные комплектующие, из которых обычно состоят самодельные водородные генераторы. Кроме того, не забывайте о резервуаре под дистиллированную воду – его наличие также обязательно

Воду необходимо подавать в герметичную конструкцию с находящимся внутри диалектиком. В этой же конструкции будет располагаться комплект, сделанный из пластин «нержавейки», примыкающих одна к другой посредством изоляционного материала. Важно, чтобы 12-вольтное напряжение подавалось именно на эти пластины. Если все будет сделано правильно, то при подаче напряжения вода распадется на 2 газообразные элемента

Кроме того, не забывайте о резервуаре под дистиллированную воду – его наличие также обязательно. Воду необходимо подавать в герметичную конструкцию с находящимся внутри диалектиком. В этой же конструкции будет располагаться комплект, сделанный из пластин «нержавейки», примыкающих одна к другой посредством изоляционного материала

Важно, чтобы 12-вольтное напряжение подавалось именно на эти пластины. Если все будет сделано правильно, то при подаче напряжения вода распадется на 2 газообразные элемента

Это основные комплектующие, из которых обычно состоят самодельные водородные генераторы. Кроме того, не забывайте о резервуаре под дистиллированную воду – его наличие также обязательно. Воду необходимо подавать в герметичную конструкцию с находящимся внутри диалектиком. В этой же конструкции будет располагаться комплект, сделанный из пластин «нержавейки», примыкающих одна к другой посредством изоляционного материала

Важно, чтобы 12-вольтное напряжение подавалось именно на эти пластины. Если все будет сделано правильно, то при подаче напряжения вода распадется на 2 газообразные элемента

Обратите внимание! Более эффективной в этом плане является использование постоянного тока (он обязан иметь конкретную частоту), производимого генератором типа ШИМ. В таком случае импульсный ток (либо же переменный) будет заменен постоянным. В результате этого эффективность оборудования существенно повысится

В результате этого эффективность оборудования существенно повысится.

Универсальная схема водородного генератора

Тем, у кого нет способностей к конструированию, водородный генератор для автомобиля можно купить у народных умельцев, поставивших на поток сборку и установку таких систем. Сегодня есть множество таких предложений. Стоимость агрегата и установки составляет порядка 40 тысяч рублей.

Но можно собрать такую систему и самостоятельно – сложного в ней нет ничего. Состоит она из нескольких простых элементов, соединённых в одно целое:

1. Установки для электролиза воды.
2. Накопительного резервуара.
3. Улавливателя влаги из газа.
4. Электронного блока управления (модулятора тока).

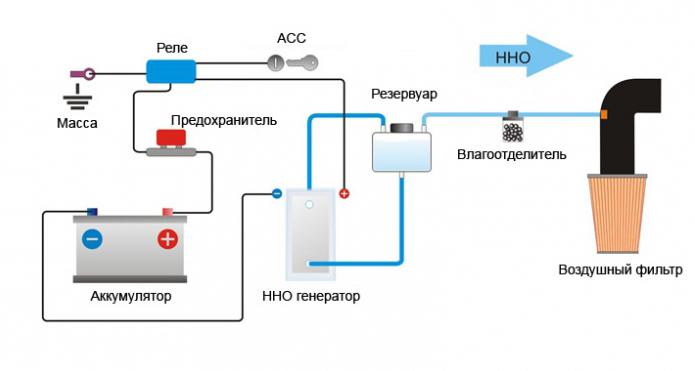

Ниже приведена схема, по которой можно легко собрать водородный генератор своими руками. Чертежи главной установки, производящей газ Брауна, достаточно просты и понятны.

Схема не представляет какой-либо инженерной сложности, повторить её может каждый, кто умеет работать с инструментом. Для автомобилей с инжекторной системой подачи топлива необходимо еще установить контроллер, регулирующий уровень подачи газа в топливную смесь и связанный с бортовым компьютером автомобиля.

На заметку

• В обязательном порядке используйте амперметр.
• Сила тока зависит от потребления и варьируется в зависимости от него.
• Проводники должны быть покрыты изоляцией и не повреждены.
• Для вставки проводников в пазы может использоваться специальный инструмент или резиновый молоток.
• К открытым элементам нельзя прикасаться до тех пор, пока они работают.
• После выключения двигателя в нем остается остаточный заряд, стоит дождаться пока излишек выйдет или снять его с помощью дополнительного прибора.
• Для удобства следует подключить разрыватели цепи, чтобы легко можно было отключать двигатель на воде.
• Возможно, стоит подумать о системе охлаждения;
• Важным элементом может стать реле для контроля напряжения и устройство защитного отключения.

Рекомендации по изготовлению

Зная технологию получения водородного топлива и обладая определенными навыками, в домашних условиях можно сделать водородный генератор своими руками. Сегодня существует несколько работоспособных схем, позволяющих создать такую установку. Причем в отличие от классического устройства, в самодельном электроды помещаются не в емкость с водой, а сама жидкость поступает в зазоры между пластинами. Перед началом проведения работ по изготовлению водородной установки своими руками следует внимательно изучить чертежи.

Выбор материалов

Чаще всего домашние мастера сталкиваются с проблемой выбора электродов. С созданием топливной ячейки ситуация более простая и сегодня существует два основных типа генераторов водорода — «мокрый» и «сухой». Для создания первого можно использовать любой контейнер, имеющий достаточный запас прочности и газонепроницаемости. Оптимальным выбором можно считать корпус от аккумулятора старого образца для легковой машины.

Лучшими электродами будут пластины (трубки) из нержавейки. В принципе можно использовать и черный металл, но он быстро подвергается коррозии и такие электроды требуют частой замены. Совершенно иначе дело обстоит при использовании высокоуглеродистых сплавов, легированных хромом. Примером такого материала является нержавейка марки 316L.

При использовании трубок, они должны подбираться так, чтобы при установке одного элемента в другой между ними был обеспечен зазор величиной не более одного миллиметра

Не менее важной деталью генератора водорода для автомобиля является ШИМ-генератор. Именно благодаря правильно собранной электросхеме можно регулировать частоту тока, а без этого добывать водород не представляется возможным

Для создания водного затвора (бабблера) можно использовать любую емкость, обладающую достаточным показателем герметичности. При этом ее желательно оснастить крышкой, которая плотно закрывается, но при возгорании ННО внутри сразу будет сорвана. Для предотвращения возврата газа Брауна в топливную ячейку, рекомендуется установить отсекатель между водным затвором и электролизером.

Сборка устройства

Для создания кислородного генератора лучше выбрать «сухую» топливную ячейку, а электроды стоит изготовить из нержавейки. Именно она пользуется наибольшей популярностью среди домашних мастеров

Также важно придерживаться определенной последовательности действий:

По размеру генератора необходимо нарезать пластины из органического стекла или органита, которые будут использоваться в качестве боковых стенок. Оптимальными размерами для топливной ячейки являются 150х150 или 250х250 мм.
В корпусных деталях необходимо просверлить отверстия для установки штуцеров для жидкости, одно для ННО и 4 крепежных.
Из стали марки 316L изготавливаются электроды, размер которых должен быть на 10−20 мм меньше в сравнении с боковыми стенками. В одном из углов каждого электрода необходимо сделать контактную площадку для соединения их в группы, а также подключения к источнику питания.
Чтобы увеличить количество получаемого в электрогенераторе газа Брауна, электроды следует обработать наждачной бумагой с каждой стороны.
В пластинах сверлятся отверстия диаметром 6 мм (подача воды) и 8−10 мм (отвод газа). При расчете мест сверления необходимо учитывать месторасположение патрубков.
Сначала в пластины из оргстекла монтируются штуцера и хорошо герметизируются.
В одну из корпусных деталей устанавливаются шпильки, а затем укладываются электроды.
Электродные пластины отделяются от боковых стенок прокладками из паронита либо силикона. Аналогичным образом необходимо изолировать и сами электроды.
После установки последнего электрода монтируются уплотнительные кольца и генератор закрывается второй стенкой. Сама конструкция скрепляется с помощью гаек с шайбами

В этот момент крайне важно следить за равномерностью затяжки крепежных элементов и не допустить перекосов.
Топливная ячейка подключается к емкости с жидкостью и водному затвору.
После соединения групп электродов в соответствии с их полюсом, генератор подключается к ШИМ-генератору.

Самодельный мотор с коробкой передач

Изготовить самостоятельно мотор с коробкой передач непросто, но такая конструкция позволит менять скорость движения лодки и изменять тяговые характеристики гребного винта. Такая конструкция удобна при ловле рыбы методом троллинга, кроме этого, переключение на более низшую передачу позволит более эффективно двигаться плавсредству против сильного ветра и при значительной нагрузке.

Наиболее компактным вариантом двигателя, который можно изготовить самостоятельно, является устройство, в котором в качестве силового агрегата используется двухтактный двигатель от мопеда «Карпаты». Такое устройство будет иметь всего две скорости, но этого вполне достаточно.

Двигатель устанавливается на самостоятельно изготовленную раму, которая представляет собой обрезанную часть рамы мопеда. Правая крышка и ведущая звёздочка снимаются, а к валу крепится небольшой редуктор, которому затем присоединяется стандартная «нога» от лодочного мотора «Вихрь», по которой и происходит передача крутящего момента. Все детали должны быть установлены таким образом, чтобы конструкция была максимально сбалансирована, иначе при движении будет ощущаться заметный перекос, а при использовании такого двигателя с лодкой ПВХ возможно опрокидывание плавсредства. Ручка управления таким устройством должна быть не менее 0,5 длины, иначе во время управления лодкой можно получить ожоги от горячего двигателя и колена глушителя.

Достоинства такого лодочного мотора заключается в очень тихой работе, небольшом расходе топлива и возможностью переключиться на пониженную передачу, когда это необходимо.

Модели с водородным двигателем

Работы по разработке и производству реально функционирующего прототипа инновационного автомобиля обходятся примерно в миллион долларов. Самые крупные автомобильные концерны располагают такими суммами, но крайне редко считают вложение средств в подобные проекты высокодоходным мероприятием.

Honda FCX Clarity

Модель имеет силовую установку в виде водородных топливных элементов. Лизинговые продажи стартовали в Америке 11 лет назад, а для заправки топливом разрабатывалась очень компактная по размерам энергетическая станция (Home Energy Station). Подсистема разгона и торможения в этом автомобиле оснащена эксклюзивным ионистором в виде супер-конденсатора без наличия традиционных «обкладок». Запас хода на одном заряде составляет 700 км. Розничная цена модели – почти 63 тысячи американских долларов.

Hyundai Tucson/ix35 FCEV

Внедорожник класса «К1» был запущен в серийное производство шесть лет назад. Модель, занявшая лидирующие позиции в области использования водородного топлива, отличается компактными размерами. Автомобиль оснащён силовой установкой, представленной двумя газовыми баллонами, которые заполняются сжатым водородом под давлением 700 атм. В динамике эта машина очень хороша, но оптимальный вариант – городской цикл езды.

Hyundai Nexo

Южнокорейская модель второго поколения водородных кроссоверов отличается не только новой платформой, но также лёгким кузовом, аккумуляторной батареей в багажнике и улучшенным строением топливных элементов. Объём трёх одинаковых по размерам баков составляет 52,2 л водорода. Модель была протестирована за Полярным кругом, где довольно легко подтвердила свою работоспособность в суровых климатических условиях.

Toyota Mirai FCV

Японский водородный экомобиль – это новая эра автомобилестроения. Для четырёхдверного седана характерно наличие заметно улучшенной силовой установки, модернизированных и усовершенствованных агрегатов. В модели Тойота Мирай установлены высокоэффективные водородные топливные элементы FC stack и синхронный электрический двигатель переменного тока. Запас хода на одном заряде двух заправочных баллонов составляет 650 км.

Плюсы и минусы водородного топлива

Работа агрегата на таком виде топлива имеет свои преимущества и недостатки.

К плюсам относятся:

• продуктом сгорания водорода является водяной пар, то есть нет загрязнения окружающей среде;
• из-за своих свойств, водород вступает в реакцию быстрее, чем бензин и солярка;
• из-за повышенной детонационной устойчивости можно увеличить степень сжатия в цилиндрах по сравнению с обычными ДВС;
• при сгорании водорода теплоотдача в 2,5 раза выше, чем при сгорании бензиново-воздушной смеси;
• довольно широкий диапазон вступления в реакцию. Чтобы водород (Н2) и кислород (О2) вступили в реакцию, достаточного всего лишь 4% водорода в этой смеси. Благодаря быстрой скорости взаимодействия этих веществ, можно настраивать режимы работы мотора, изменяя количество подачи вещества в цилиндр.

Минусы:

• как уже отмечалось выше, водород — это очень летучее вещество, поэтому он проникает в микрощели, зазоры между соприкасающимися деталями;
• сплавы обычного ДВС подвергаются разрушению, поэтому для увеличения износостойкости при контактировании с водородом, требуется использовать детали из сплавов повышенной прочности;
• водород разрушает обычное моторное масло, поэтому ресурс двигателя при использовании такого смазывающего вещества, не большой;
• требуется хранить водород в сжатом или жидком агрегатном состоянии. Если открыть крышку топливного бака, водород улетучится;
• взрывоопасность.

Газ Брауна

Сегодня водородные резервные электростанции у автомобилистов приобретают востребовательность. Однако это не очень то, о чем шла речь выше. Путём электролиза вода преобразуется в говоря иначе газ Брауна, который и добавляют к топливной смеси. Главная задача, которую решает этот газ, – абсолютное сгорание топлива. Это и служит увеличением мощности и снижением топливного расхода на приличный процент. Некоторым механикам получилось достигнуть экономии на 40 %.

Важное значение в количественном выходе газа имеет поверхностную площадь электродов. Под воздействием электротока молекула воды начинает разлагаться на 2 атома водорода и один кислорода

Подобная газовая смесь при горении выделяет практически в 4 раза больше энергии, чем при горении молекулярного водорода. Благодаря этому применение этого газа в двигателях внутреннего сгорания приводит к более эффективному сгоранию топливной смеси, делает меньше кол-во вредных выбросов в атмосферу, повышает мощность и делает меньше величину затраченного топлива.

Генератор водорода своими руками: инструкция

Процесс стартует с создания ячейки производства водорода. По габаритам она должна быть чуть менее внутренних параметров длины и ширины корпуса генератора. По высоте она составляет 2/3 высоты главного корпуса. Ячейку делают из текстолита или оргстекла (толщина стенки 5-7 мм). Для этого нарезаются по размерам 5 пластин, из которых клеится прямоугольник, а его нижняя часть ничем не закрывается.

При помощи шлифмашины из листа нержавейки вырезают пластины электродов. По размеру они должны быть меньше боковых стенок на 10 – 20 мм.

В каждой пластине требуется просверлить по 2 отверстия: для подачи воды в пространство между электродами и для отвода газа Брауна.

В оргалитовые стенки вставляются штуцеры подачи воды и отбора газа. Стыки, где они были присоединены, тщательно обрабатываются герметиком. В одну из прозрачных корпусных деталей устанавливают шпильки, а затем приступают к укладке электродов.

Пластины открепляют от боков реактора с использованием уплотнительных колец, которые можно сделать из силикона, паронита или иного материала. Уложив последнюю пластину, монтируют уплотнительное кольцо, после чего генератор закрывают второй оргалитовой стенкой. Полученную конструкцию скрепляют при помощи шайб и гаек.

Watch this video on YouTube

Генератор подсоединяется к ёмкости с водой и бабблеру с применением шлангов из полиэтилена. Контактные площадки электродов соединяют между собой, после чего к ним подсоединяют питание. На ячейку подают напряжение от ШИМ-генератора.

Краткая история водородной энергетики ↑

О выделении горючего газа при взаимодействии кислот и металлов известно было ещё средневековым алхимикам. Но только в 1783 году Лавуазье и Меньё смогли превратить эмпирические знания в прибор по получению «горючего воздуха» из воды. С тех пор не прекращаются научные исследования и попытки построить эффективный водородный генератор для отопления  или автомобиля, который сделал бы водородную энергетику рентабельной.

На сегодняшний день нет никаких проблем в переходе энергетики и транспорта на водородное топливо, производители готовы сделать это хоть завтра. В 2008 году авиастроительная компания Airbus подтвердила свою готовность перейти с авиакеросина на H2, проведя испытательный полёт на модели A320. Первый серийный водородомобиль HondaFCX уже колесит по дорогам Японии. Тем не менее, в общей массе мировой энергетики это капля в море. Для массового развития водородной энергетики не хватает главного — дешёвого чистого H2. «Халявный»  Hydrogenium получают лишь в качестве побочного продукта некоторых химических производств, именно на таком топливе работает на предприятии «Саянскхимпласт» с 2005 года первая и пока единственная в России «водородная» котельная. Активно работает в России с 2006 года «Институт водородной экономики», издавший уже более 60 томов научных исследований. Не ограничиваются научными трудами более предприимчивые зарубежные компании, в научно-технические разработки по генерации чистого водорода вкладывают миллиарды долларов.

Возможно, в будущем мы все будем ездить на водородомобилях

Увы, воз и ныне там. Большую часть мирового производства H2, главным образом для нужд ракетной техники, производят сегодня не с помощью генерации из воды, а паровой конверсией газа и газификацией угля. Ни о какой экологичности либо экономии ресурсов в данном случае и речи не идёт, просто бензином ракету не заправишь.

Но учёные не сдаются: в конце концов придумал же Эдисон после долгих лет исследований эффективную и при этом недорогую электрическую «лампочку Ильича». И в течение века это изобретение, пусть и в значительно усовершенствованном виде, устраивало человечество.

Перспективы

Использование такого газа как водород потенциально может открыть невероятные большие перспективы. Причём здесь речь идёт не только про автомобильный двигатель внутреннего сгорания, работающий на водороде, но и про целый ряд других сфер применения. В их числе авиация, железнодорожный транспорт, морские суда и пр. Помимо применения в ДВС, водород также может использоваться для питания и работы вспомогательной техники, механизмов и разного оборудования.

Уже сейчас ведущие автопроизводители уделяют большое внимание возможности внедрить в массовое производство водородные ДВС. Среди них такие гиганты как Volkswagen, General Motors, Toyota, BMW и пр

В настоящее время существуют автомобили, под капотом которых находятся водородные силовые установки. При этом они отлично функционируют, мало чем уступают традиционным ДВС на бензине и дизтопливе, а также обладают некоторыми существенными преимуществами.

Чтобы говорить о серьёзных перспективах и массовом внедрении водорода, требуется решить хотя бы несколько главных недостатков. Эксперты уверены, что при наличии способа уменьшить стоимость газа, а также при постройке большего количества АЗС и обучении кадров для обслуживания водородных моторов, множество таких машин обязательно станут нормой на дорогах.

Технологии-конкуренты

Автопроизводители пока не могут или не хотят в полной мере сконцентрироваться на водородных технологиях, поскольку у неё есть ряд серьёзных конкурентов.

Можно выделить следующие виды моторов, которые не дают водородным ДВС и топливным элементам на водороде развиваться, совершенствоваться и массово выходить на рынок.

1. Гибридные установки. Это автомобили, способные использовать одновременно несколько источников энергии. Зачастую в машину внедряют обычный ДВС и электромотор. Также бывают варианты, когда обычный двигатель на бензине работает вместе с узлом, питающимся сжатым воздухом.
2. Электрокары. Сейчас активно развиваются и распространяются полностью электрические авто. Это машины, которые двигаются за счёт работы одного или нескольких электромоторов. Они питаются от специальных аккумуляторов или топливных элементов. ДВС здесь не используют.
3. Жидкий азот. Вещество помещается в специальные ёмкости. Сам процесс работы выглядит так. Топливо нагревается за счёт работы специального механизма. Это приводит к испарению и образованию газа высокого давления. Этот газ идёт в двигатель, где воздействует на поршни или роторы, передавая свою энергию. Пока такие авто не получили широкого распространения.
4. Сжатый воздух. Здесь основой всей силовой установки выступает пневмодвигатель. Пневматический привод заставляет машину двигаться. Топливовоздушная смесь заменена на сжатый воздух. Эта система является частью современных гибридных автомобилей.

У водорода достаточно много конкурентов. И в настоящий момент самым главным соперником справедливо считается электродвигатель.

Насколько сильно ситуация изменится в ближайшие несколько лет, говорить сложно. О каких-то резких изменениях и открытиях говорить вряд ли стоит. Но есть вероятность того, что через 10-20 лет водород станет куда более эффективным и доступным. Тем самым начнут появляться серийные водородные автомобили в большом количестве. Примерно так сейчас обстоят дела с электрокарами.

Как работает

Что ввести читателя в курс дела сначала я расскажу, как работает генератор водорода для автомобиля. Название должно наталкивать на мысль, что это устройство что-то генерирует, превращая одно вещество в другое. Водородный генератор – это устройство, в котором происходит химическая реакция водорода с кислородом, результатом которой является образование электрического тока.

Принцип работы заключается в следующем: с одной стороны генератора на анод подается водород, а с другой подается кислород из воздуха на катод. Так как анод- это платиновый катализатор, то он расщепляет атомы водорода, в результате получаются положительно заряженные ионы и протоны, имеющие отрицательный заряд. Полимерная мембрана, находящаяся между катодом и анодом, пропускает только сквозь себя только ионы водорода. Куда деваться электронам с отрицательным зарядом? Они находят другой путь – они поступают к катоду, проделывая путь по внешней цепи, при этом создают электрический ток.

Попадая на катод, частицы водорода вступают в реакцию с кислородом. В результате образуется вода, которая выводится наружу. Генератор состоит из ячеек, одна из ячеек вырабатывает до 1.16 Вольт. Этого, конечно, недостаточно чтобы запустить автомобиль. Поэтому водородный генератор для автомобиля имеет структуру, которая представляет собой большое количество отдельных ячеек. Мощность зависит от количества ячеек, а также от размеров мембраны.

Генератор водорода: устройство и его принцип работы

Использовать водород для обогрева жилых домов очень выгодно, так как он обладает высокой теплотворной способностью и при этом не происходит выделения вредных веществ. Однако в чистом виде добыча водорода невозможна, большое содержание его находится в реках, морях и океанах. Организм человека даже состоит из 63% водорода.

Чтобы получить чистый водород необходимо воду расщепить на два атома (НН) водорода и атом кислорода (О). Это и есть принцип работы водяного генератора: получение водорода с помощью электролиза. Газ, который выделяется при этом, назвали в честь великого физика Брауна и он имеет формулу ННО. Такой газ при сгорании не образует вредных веществ и является экологически чистым продуктом. Однако смесь водорода с кислородом образует в итоге горючий газ, который является взрывоопасным. Поэтому используя в домашних условиях электролизер, нужно соблюдать дополнительные меры безопасности.

Водяной двигатель имеет такое устройство:

• Генератор водородного типа, где и происходит электролиз;
• Горелка, она устанавливается в самой топке;
• Котел, он выполняет функцию теплообменника.

На производство такого газа, как браун, используется в четыре раза меньше энергии, чем выделяется при его сгорании. Электричество при этом расходуется очень экономно, а топливо, которое ему необходимо – это обычная вода.
