Замена втягивающего реле стартера ваз 2107

Ремонт агрегата

Как утверждают специалисты, срок службы стартера оставляет до 6 лет. Если данный узел на протяжении нескольких лет регулярно эксплуатировался и перестал работать, тогда его следует тщательно проверить. Независимо от причины поломки, в первую очередь, что необходимо сделать, это провести визуальный осмотр на выявление видимых неполадок.

Следует тщательно осмотреть контакты, так как часто стартер перестает работать именно из-за них. Нестабильный заряд также может стать причиной отказа стартера крутится, поэтому нужно попробовать несколько раз завести автомобиль.

Но даже если авто завелось, не стоит полагать, что поломка разрешилась сама по себе. Рано или поздно машина перестанет заводиться и решать поломку нужно будет радикальным способом. Простая замена стартера не всегда может решить проблему.

Чтобы снять деталь для последующей разборки нужно:

1. Отсоединить клеммы и демонтировать аккумулятор.
2. Снять защитный щиток под двигателем.
3. Открутить все гайки, которые фиксируют провода стартера.
4. Выкрутить болты, которые соединяют стартер с картером.
5. Вытянуть стартер.
6. Открутить гайки, снять реле с крышки.
7. Отвернуть болты, убрать крышки, после чего достать ротор.

Замена втулок

Чтобы заменить втулки следует повысить зазор, образуемый между валом и опорой. Причиной часто является неправильное расположение из-за чего ротор касается пластины на статоре. Дефект решается методом замены детали.

1. Нужно выбить фронтальную опору и извлечь заднюю втулку. Это можно сделать специальным съемником или методом высверливания.
2. Новые детали необходимо установить, используя мягкие оправки. Ни в коем случае нельзя перекашивать изделия или прилагать излишние усилия.
3. Перед установкой втулки советуется погрузит в моторное масло на несколько минут для пропитки пористого материала.

Замена щеток

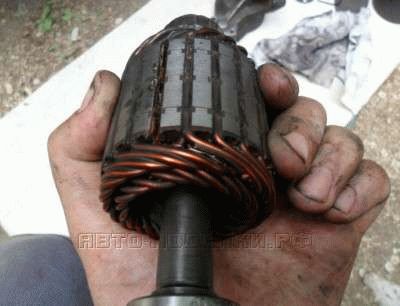

Данные элементы выполняют подачу напряжения на ротор, а точнее его обмотку.

Инструкция по замене щеток:

1. Демонтируйте крышку.
2. Открутите винты в количестве 4 штук, которые крепят щетки.
3. Заменить элементы новыми.
4. Очистить полость от переработки.

Ремонт реле

Данный узел необходим для движения шестерни по ротору. Расположен элемент на корпусе агрегата.

Сначала проверяется управляющее реле. Винт крепления детали следует хорошенько затянуть, чтобы проверить, нет ли окиси на проводе и пластинах.

Чтобы проверить реле нужно замкнуть привод напрямую. Узел необходимо заменить новым в случае вращения ротора.

Если узел исправен сопротивление на катушках составляет 75 — 55 Ом. Если оно не соответствует этим показателям, то их необходимо поменять, так как ремонту они не подлежат.

Сборка и установка

Чтобы собрать агрегат необходимо выполнять те же действия, только в обратной последовательности. Правильно установите шплинты и штопорные кольца, которые предусмотрены в конструкции некоторых элементов. Проверьте узел на работоспособность.

Выбор детали на Ваз-2110

Часто меняют в сборе весь стартер, но мы рекомендуем так не делать. Втягивающее реле стоит намного дешевле всего комплекта.

К выбору нового реле стоит подойти со всей серьёзностью, поскольку от качества детали будет зависеть — насколько долго оно прослужит владельцу.

Аналоги

Кроме предложенного варианта оригинальной детали существует достаточно много аналогов, которые можно устанавливать на автомобиль. Так, многие автолюбители именно так и поступают. Рассмотрим, что предлагает владельцу 2110 автомобильный рынок запасных частей:

• Cargo 131143 – стоимость составляет 1200 рублей. Высокое качество за небольшие деньги.

Если щелкает, но не крутит стартер – где искать причину неисправности

Здравствуйте, уважаемые автолюбители! Система запуска двигателя автомобиля занимает ключевое положение в устройстве авто, ведь от исправности её элементов зависит, будет ли заведён мотор.

Стартер щелкает но не крутит — видео:

Ничто так не раздражает водителя, как молчание стартера в ответ на поворот ключа в скважине замка зажигания. Причин, по которым автомобиль не заводится – множество.

Начиная от банального отсоединения контактов, заканчивая выходом из строя стартера. Внешние проявления поломки могут быть также различными и если знать устройство системы пуска, то можно достаточно быстро найти уязвимое место.

Если при попытке запуска щелкает стартер и более ничего не происходит, то это значительно сужает сектор поиска неисправности.

Щелчки под капотом при попытке запуска двигателя издаёт втягивающее реле, которое отвечает за сцепление рабочей шестерни бендикса с венцом маховика. Не очень опытные водители считают, что такие щелчки может издавать реле стартера, а виновником поломки считают втягивающее реле.

Если стартер щёлкает, но не крутит, то это вовсе не повод грешить на «втягивающее» (так коротко называют втягивающее реле), ведь ток на него поступает, иначе вообще не было бы никаких звуков. А реле стартера во время своей работы издаёт щелчки, но их почти не слышно, поэтому такое звуковое сопровождение спутать нельзя ни с чем.

Почему щелкает реле стартера и втягивающее?

Достаточно большое количество электроприборов сопровождают свою работу характерным звуком в виде металлических щелчков. Такое звуковое сопровождение – это признак работоспособности устройства (хотя бы частичной).

Все известные реле используют электромагнитный способ соединения контактов. При подаче напряжения контактные клеммы, расположенные на гибких или подвижных кронштейнах получают разнополюстные заряды и притягиваются друг к другу. Двигаясь с ускорением поверхности клемм, хлопают друг о друга, что и является источником происхождения звука. Опытные водители по звуку способны определить, какое реле работает и исправно ли оно.

Для того, чтобы пуск двигателя происходил без проблем, необходимо чтобы все без исключения элементы были работоспособными. В цепочке запуска двигателя задействованы такие части и узлы, как:

• аккумулятор;
• замок зажигания;
• реле стартера;
• стартер с втягивающим реле.

Что делать, если щелкает реле, а стартер не крутит?

Если система запуска мотора подаёт хоть какие-то признаки жизни, то не всё так безнадёжно. Основные причины неполадки могут быть такими:

• разряженный аккумулятор;
• слабый контакт или повреждение электропроводки;
• неисправность замка зажигания;
• неисправность стартера (отсутствие контакта на щётках);
• поломка втягивающего реле.

Чтобы достаточно быстро разобраться в сложившейся ситуации необходимо знать, как себя вести. Учитывая, что единственным источником энергии является аккумулятор, то часто именно он ввиду разрядки, не в состоянии прокрутить якорь стартера, отдавая всю энергию лишь на работу реле. Необходимо заменить или зарядить аккумуляторную батарею.

Гораздо сложнее разбираться с поломкой стартера, ведь его придётся снимать, а делать это не очень удобно и в пять минут проблему не решишь. После того, как стартер оказывается на рабочем столе можно провести диагностику.

Для этого понадобится аккумулятор, в работоспособности которого мы уверены. Необходимо подключить массу на корпус стартера, а плюсовую клемму на шпильку после реле. Если стартер заработал, то втягивающее реле неисправно. Если же он молчит, то его придётся разобрать и поискать поломку внутри.

Втягивающее реле, так же как и щётки стартера, постоянно активно работает. Не удивительно, что через какое-то время оно выходит из строя.

Небольшой, но очень важный узел необходимо менять, ведь он может стать причиной, по которой однажды ваш автомобиль не заведётся.

Лада 2107 › Бортжурнал › Замена тягового реле (втягивающего) стартера

Всем привет! Как уже догадались из названия поста, у меня опять что-то накернилось. Выхожу такой вчера вечером с работы с кучей планов в голове, сажусь в машину. Запускаю движок, а он не запускается. Щелчок втягивающего есть, и то какой-то не такой, а «Дрындыгыдын» нету. Просто тишина. Как так, все же нормально было?! Первая мысль была что посадил аккумулятор неправильно подключенным новым девайсом, но опыт говорил иначе. Проверка контактов результата не дала. Что ж, делать нечего. Снимаю акум, сдвигаю бачок омывайки в сторону, снимаю теплоотражающий щиток и вынимаю стартер. На самом деле это не так просто, нужно немного изловчиться)

Яснопонятно, отвалился «пятачок» с задней крышки тягового реле или, как его еще называют, втягивающего. То ли сам катапультировался, то ли я «помог» при снятии. Первый вариант вполне вероятен судя по пыли на срезе. Второй вариант тоже имеет право на жизнь судя по опыту) При более детальном осмотре выяснилось что пластмасса (или что-там) задней крышки под воздействием температуры от выпуска, находящегося неподалеку, и времени потерял свои свойства и стал хрупким. От того и улетел.

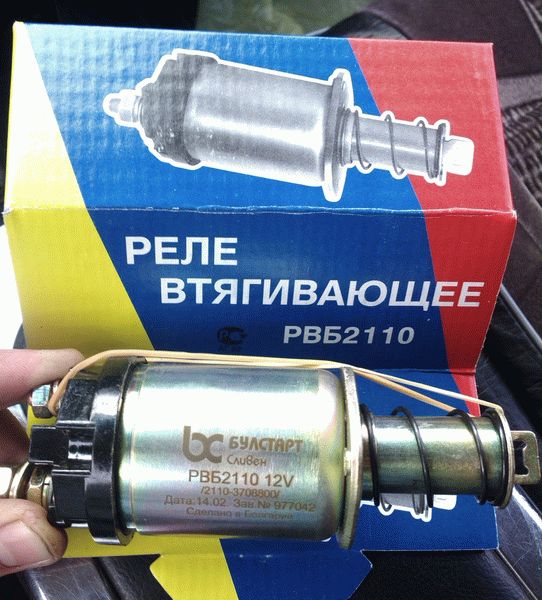

Закрыл все и потопал в сторону ближайшего магазина запчастей где и было приобретено такое вот реле:

По поводу производителя заморачиваться не стал, не до того было. Да и сделано все вполне добротно. Даже гаечки и шайбочки все присутствовали. Мне вот одно не понятно: как может быть запрещено что-то модифицировать в машине, в которой изначально намешано всякого разного?! Например, вот тот же стартер: сам стартер 21213, редукторный, а втягивающее от 2110. И это только один пример)) На всякий случай сравниваю с предыдущим втягивающим. Вроде как оно:

Это интересно: Замена стартера ВАЗ 2110

Замена реле стартера ВАЗ 2107

Для замены реле стартера ВАЗ 2107 понадобится гаечный ключ на 10. Чтобы заменить реле, необходимо выполнить такие действия:

• отключить провод “массы” от аккумулятора, сняв “минусовую” клемму;
• при помощи ключа открутить гайку, удерживающую реле на правом крыле;
• снять реле стартера;
• установить новое реле;
• закрутить и затянуть ключом гайку крепления;
• присоединить колодку проводов к реле;
• подключить провод “массы” к аккумулятору.

На этом замена реле стартера ВАЗ 2107 завершена. Остается проверить его работу, повернув ключ зажигания.

Как снять и заменить стартер

С заменой стартера на ВАЗ 2107 есть одна проблема: поскольку он находится в нижней части двигателя, добираться до него сверху довольно сложно. Лучше, если замену проводить на яме.

В остальном порядок того, как снять стартер, выглядит так:

1. Отключить клеммы аккумулятора;
2. Если установлен задний брызговик, снять его;
3. Можно убрать аккумулятор, чтобы освободить больше места;
4. Открутить зажим проводов, идущих на стартер;
5. Снять два провода с контактов тягового реле;
6. Затем открутить болты крепления стартера, два верхних и один нижний (вот с ним без ямы могут быть проблемы) и вынуть старый стартер.

Установка нового стартера делается в обратном порядке:

1. Прикрутить агрегат болтами на штатное место. Сначала вкручивается самый длинный болт, потом два остальных;
2. Закрепить провода на корпусе;
3. Поставить на место зажим жгута проводов;
4. Вернуть на место аккумулятор вместе с опорой;
5. Подключить клеммы аккумулятора, проверить, как работает новый стартер;
6. Поставить на место брызговик.

Ремонт втягивающего реле своими руками

Вот наконец дошли руки и до стартера… ну как дошли. Если бы позавчера машина не отказалась напрочь заводиться, то я бы к нему и не думал притрагиваться. Всё из-под палки делаю… эх, пора менять жизнь в корне…

Если быть точным, проблема заключалась во втягивающем реле (он же соленоид). Щёлкает, бендикс выскакивает, а мотор не крутит… И проблема эта у машины была уже давно.

Что ж, вот я и у гаража, делаю вскрытие… которое говорит только об одном — стартеру 3,14-Z-Децл… ну если не прямо сейчас, то в скором светлом будущем… короче результат программы «Казахстан 2030» он оценить уже точно не сможет… Нурсултан Абишевич, прости…

ну чтобы не быть голословным, фото статора с задирами:

явно чего-то не хватает

возможно одной жилы в обмотке… а где же она?

да вот она… завалялась внутри =)

как я понял, когда-то давным давно из-за того что разлетелся подшипник, внутри всё разнесло. Но мастера не стали устранять последствия, они просто заменили подшипник и собрали всё обратно, даже не проверив, не осталось ли чего лишнее внутри.

да и вообще, все внутренности в ошмётках изоляции и грязи…

посоветовался со спецами, сказали ловить тут нечего, если крутится, жди пока совсем не встанет. Ремонту не подлежит.

Ну что ж, переходим к виновнику торжества — втягивающему реле. Оно как оказалось неразборное (завальцовано), и, по заверению спецов, ремонту тоже не подлежит… Новое под заказ с Эмиратов 20 дней ждать,… с Америки быстрее, но дороже. Что ж, надо проверить, может на рынке у кого завалялось, может по ошибке привезли, ведь у 32-й максимы почти такой же…

Действительно, завалялось. Выглядит на твёрдую 4-ку

по 10-и бальной системе =) .

но главное — работает…

…пока не поставишь на место. Чёт не осиливает… щёлкает, греется жутко — коварная эндукция =) но бендикс не выскакивает. Снимаю, смотрю — внутри пружинка, убрал пружинку — бендикс выскакивает, но не до конца… короче это китайский кусок экскрементов не осиливает возлагаемых на него обязательств… Нам такой хоккей не нужен, будем завтра сдавать…

А теперь делать-то что, опять без машины N-нное количество времени проводить? К чёрту заверения спецов! кто сказал «неразборное»… нет ничего «неразборного» ….. пару десятков пропилов по периметру и объект уже готов к вскрытию… надо только проводки от клемм отпаять, а то ничего путного не выйдет.

открываю, смотрю и вижу:

один пятак сгорел наполовину… Но при этом он же наполовину остался цел =) поэтому поступаю просто.

снимаю стопор (попробовал скрутить, но потом срезал чтоб не пороть резьбу)

вытаскиваю пятак, немного шлифую его

и ставлю задом-наперёд

теперь ещё на 20 лет хватит =)

снятый стопор заменяю гайкой.

тарелочку тож шлифую… чтоб всё как новое было.

собираю в обратном порядке, завальцовываю и припаиваю контакты. По шву желательно пройтись герметиком… ну чтобы было герметично

Таким образом получается, что соленоид стартера не только «разборный», но ещё и «сборный», а значит вполне себе даже «обслуживаемый»))

ии… момент истины… — МАШИНА ЗАВОДИТСЯ. А это значит, что я вновь послал к чертям специалистов, сделал по-своему и получил то что хотел…

Что ж, подведу итог. Стартер в любом случае под замену, но я пожалуй буду убивать его до конца. Втягивающее вполне ремонтопригодно, и если есть желание, а главное нет денег на покупку нового, то ножовка по металлу возможно будет очень кстати. Качество запчастей на рынке по прежнему сохраняет чёткую зависимость от цены… за копейки купить ничего путного не получиться… хорошо если будет вообще рабочее.

И ещё хочу отметить один момент, если вам самим некогда заниматься ремонтом авто, то есть отличный ресурс, где вам обязательно подскажут именно ту фирму или автосервис, который выполнит всю работу за вас.

Обслуживайте стартер вовремя. И счастливой вам дороги.

Разборка стартера и его ремонт

А теперь переходим к разборке стартера ВАЗ-2107 своими руками. Сделать это несложно, инструмент понадобится самый обычный, никаких специальных съемников и приспособлений: отвертка, плоскогубцы, ключ на 10. Другими словами, все, что имеется в любом гараже.

Процедура разборки выглядит таким образом (кратко):

1. Снимаете втягивающее, выкрутив три болта крепления.
2. Извлекаете штифт, на котором вращается вилка бендикса.
3. Выкручиваете заднюю крышку и снимаете щеточный узел.
4. Снимаете бендикс.
5. Вытягиваете ротор.

Осуществляете замену изношенных элементов, сборку производите в обратном порядке. Обычно полностью разбирать устройство не нужно, достаточно поменять в задней части ротора щетки и медную втулку.

Основные причины почему щелкает реле, а стартер не крутит

Если мотор не заводиться, но сама система запуска откликается на поворот ключа, то не все так плохо, как кажется. К основным причинам поломки относится следующее:

• аккумулятор разряжен;
• отсутствие контакта или причина в электропроводке;
• не работает замок зажигания;
• не работает стартер;
• не работает втягивающее реле на стартер ВАЗ 2107.

Для решения проблемы необходимо знать порядок работ. Так как аккумулятор является основным источником питания авто, тогда в большинстве случаев именно его разрядка является проблемой. Попробуйте зарядить батарею или поставить другую.

Поломка стартера куда сложнее, так как его необходимо демонтировать, что сделать не так быстро и просто. Как только стартер был демонтирован, можно начинать поиск причины его неисправности.

Первоначально нужно выполнить диагностику для чего потребуется рабочий аккумулятор. К корпусу изделия подключается масса, а плюсовая клемма к шпильке стартера. Если узел начал работать, тогда наверняка проблема во втягивающем реле. Если стартер не заработал, тогда поломка, как правило, кроется внутри, поэтому узел нуждается в разборке.

Щетки и реле находятся в постоянном рабочем состоянии, поэтому ясно, что рано или поздно они износятся. Они периодически нуждаются в замене, так как в один прекрасный момент ваш автомобиль откажется заводиться.

Лада 2107 › Бортжурнал › Замена тягового реле (втягивающего) стартера

Всем привет! Как уже догадались из названия поста, у меня опять что-то накернилось. Выхожу такой вчера вечером с работы с кучей планов в голове, сажусь в машину. Запускаю движок, а он не запускается. Щелчок втягивающего есть, и то какой-то не такой, а «Дрындыгыдын» нету. Просто тишина. Как так, все же нормально было?! Первая мысль была что посадил аккумулятор неправильно подключенным новым девайсом, но опыт говорил иначе. Проверка контактов результата не дала. Что ж, делать нечего. Снимаю акум, сдвигаю бачок омывайки в сторону, снимаю теплоотражающий щиток и вынимаю стартер. На самом деле это не так просто, нужно немного изловчиться)

Яснопонятно, отвалился «пятачок» с задней крышки тягового реле или, как его еще называют, втягивающего. То ли сам катапультировался, то ли я «помог» при снятии. Первый вариант вполне вероятен судя по пыли на срезе. Второй вариант тоже имеет право на жизнь судя по опыту) При более детальном осмотре выяснилось что пластмасса (или что-там) задней крышки под воздействием температуры от выпуска, находящегося неподалеку, и времени потерял свои свойства и стал хрупким. От того и улетел.

Закрыл все и потопал в сторону ближайшего магазина запчастей где и было приобретено такое вот реле:

По поводу производителя заморачиваться не стал, не до того было. Да и сделано все вполне добротно. Даже гаечки и шайбочки все присутствовали. Мне вот одно не понятно: как может быть запрещено что-то модифицировать в машине, в которой изначально намешано всякого разного?! Например, вот тот же стартер: сам стартер 21213, редукторный, а втягивающее от 2110. И это только один пример)) На всякий случай сравниваю с предыдущим втягивающим. Вроде как оно:

Это интересно: Пошаговая инструкция монтажа подкрылок

Где на ваз 2107 находится реле стартера

Стартер ВАЗ 2107 — это электродвигатель бесперебойного тока с 4 щетками и 4 полюсами. Данный агрегат располагается справа от блока цилиндров, фиксируется к картеру сцепления при помощи 3 болтов. С учетом комплектации на ВАЗ 2107 устанавливаются модели 5722.3708 либо 4216.3708-02.

Проверка работы стартера

Перебираем деталь

Прежде чем поменять стартер, потребуется проверить его работоспособность. Для этого используется мультиметр и схема стартера. Для начала необходимо выяснить, где находится данное устройство и как его снять. Агрегат чистится снаружи. Далее находится реле стартера на ВАЗ 2107 и проверяется его работоспособность. Вывод «50» соединяется с плюсом АКБ, а корпус устройства — с «минусом». Если втягивающее реле стартера исправно, тогда шестерня привода выводится через окно крышки, при этом должен быть слышен щелчок.

Затем проверяется состояние обмоток статора и якоря. Для первого агрегата данная процедура заключается в следующем:

1. демонтируется задняя крышка и разъединяется щеточный узел,
2. соединяется 1 щуп мультиметра с корпусом, а 2-й прикладывается поочередно к
3. выводам обмоток статора — данное устройство должно показывать сопротивление в 10 кОм и более,
4. далее щупы соединяются с выводами обмоток — если сопротивление идет к бесконечности, тогда есть обрыв.

Проверка обмотки якоря осуществляется следующим образом. Один щуп присоединяется к корпусу стартера ВАЗ 2107, второй — поочередно к контактным пластинам якоря. При этом уровень сопротивления должен превышать 10 кОм, что говорит об отсутствии замыкания.

Демонтаж и монтаж детали

Замена стартера ВАЗ 2107 осуществляется при поломке данного агрегата. Но как снять стартер ВАЗ, знают не все водители. Автомеханики рекомендуют делать это на смотровой яме или эстакаде. Провод снимается с минусовой клеммы АКБ. Если имеется ВАЗ 2107 инжектор, тогда предусматривается снятие грязезащитного щитка. Затем откручивается нижний болт, фиксирующий щиток. Для этого используются ключ на «10» и удлинитель. Болты, с помощью которых основной агрегат привинчен к картеру, откручиваются при помощи ключа на «13», удлинителем и карданом.

Разбираем деталь

Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Далее откручивается гайка, крепящая щиток. Данное устройство демонтируется. Следующий шаг заключается в откручивании болтов, крепящих наконечник провода, идущего к плюсу АКБ. Снятие стартера ВАЗ предусматривает разъединение провода с выводом «50». Он демонтируется со стороны отсека мотора. Для его подключения монтажные работы выполняются в обратной последовательности. Ремонт автомобиля проводятся, если не работает стартер или вышли из строя иные детали. Замена стартера на ВАЗ осуществляется при помощи торцевых ключей на «10» и «13», удлините кардана.Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Основные причины неисправностей

Автомеханики выделяют несколько причин неисправности стартера ВАЗ.

• Если при повороте ключа в замке зажигания стартер не крутит, только щелкает, потребуется включить зажигание около 20 раз до его запуска. Может создаться ощущение, что АКБ разрядился.
• Если данный агрегат трудно крутит сразу и требуется время для разгона и запуска мотора, нужен ремонт стартера ВАЗ 2107. Это позволит выявить существующие дефекты, в том числе выяснить, почему он щелкает. Автомеханики рекомендуют в этой ситуации устанавливать новый агрегат, так как после ремонта его не хватает надолго.
• Если при повороте ключа крутит стартер, а мотор нет, тогда проводится замена бендикса, то есть обгонной муфты. Потребуется демонтаж стартера

Замена бендикса (если не крутит стартер ВАЗ) и прочих элементов, вышедших из строя, предусматривает смазывание каждого резьбового соединения при помощи литола. Перед установкой детали нужно посмотреть, в каком состоянии находится венец маховика.

Необходимо учесть, что зубья не должны быть сточены. В противном случае можно говорить о неисправности втягивающего реле (из-за чего не крутит стартер на ВАЗ) или бендикса.

www.vazzz.ru

Втягивающее реле стартера – ремонт устройства

Чаще всего ремонт реле требуется из-за:

• разрушения материалов в результате их усталости и потери прочности;
• сгорания обмотки стартера либо реле;
• выгорания внутри механизма «пятаков».

При каждом цикле работы рассматриваемое нами устройство воспринимает критические нагрузки, что и становится причиной относительно быстрого выхода из строя его составных частей. Причем поломка вилки, контактов, обмоток приводит к тому, что мотор завести не удастся никаким способом.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Чтобы не снимать и не разбирать тяговое реле стартера безосновательно, рекомендуется сначала провести его проверку на работоспособность. Тем более сделать это сможет даже новичок. Если стартер молчит и не подает признаков жизни, первое, что нужного проверить это втягивающее, и начать стоит с проводки путём прозвона, с помощью мультиметра нужно убедиться в целостности.
Если проводка исправна, далее следует убедиться, что реле работает. Для этого может потребоваться помощник, который повернет ключ зажигания, в этот момент должен послышаться щелчок, сигнализирующий о работе механизма. Если щелчка нет, реле следует заменить. Бывает и такое, что щелчок есть, но стартер молчит, в таком случае срабатывание реле не происходит преимущественно из-за подгоревших контактов (медные пятаки). Чтобы это проверить, нужно скинуть клемму, которая идёт от аккумулятора, вооружиться отвёрткой и замкнуть верхний и нижний контакт на реле. Если стартер заработал, значит, проблема во втягивающем реле.
Также можно проверить напряжение, поступающее на стартер при помощи мультиметра, однако этот метод позволяет определить источник проблемы (стартер или проводка с аккумулятором). Красный щуп подсоединяется к плюсовой клемме АКБ, чёрный к массе. После этого помощник должен повернуть ключ в замке зажигания в положение запуска, мультиметр в этот момент должен показать напряжение не ниже 12 В. Если показатели оказались меньше, значит, АКБ разряжена и попросту нет достаточной энергии для запуска мотора, однако напряжения достаточно для срабатывания механизма реле.

Вопрос того, как разобрать втягивающее реле стартера, не является проблемой, если речь идет о разборном устройстве. Оно соединено со стартером и располагается непосредственно над ним. Чтобы провести диагностику и ремонт механизма, следует обязательно демонтировать стартер, а потом произвести разборку реле.

Если же на вашем транспортном средстве установлено неразборное втягивающее устройство, «разложить» его полочкам не получится. Придется купить новое реле и установить его на место старого. Вся операция, учитывая простое устройство втягивающего реле стартера, займет у вас от силы 15 минут.
