Процесс замены выжимного подшипника сцепления на ваз 2110

Главные неполадки

Ваз 2110 корзина сцепления

Механизм сцепления содержит важные детали, к ремонту которых нужно отнестись с большой ответственностью.Он состоит из:

• нажимного диска – корзины сцепления;
• отключающей сцепление муфты с подшипником, другими словами выжимного подшипника.

Появляется возможность упростить ремонт и смену корзины сцепления, это также касается смены выжимного подшипника, поскольку сегодня в комплектации можно найти детали сцепления, поставляемые производителем машины.
Таким образом, отпадает необходимость отдельно сменять детали. Исходя из технологии ТО авто, рекомендуется менять их полностью.

Корзина сцепления в сборе ваз 2110

К признакам неполадки сцепления стоит отнести ситуацию, при которой машина не набирает достаточной мощности. При отжимании педали сцепления может слышаться шум.
Также автомобиль может дергаться и буксовать с места при трогании. Чаще всего определённые неполадки в сцеплении появляются за счёт изнашивания деталей.
Если дело касается начинающих водителей, то здесь наблюдается иная картина. Как правило, водитель виноват сам, неграмотно выбирая режим движения.
Часто наблюдается ситуация, когда владельцы авто соревнуются между собой, быстро стартуя со светофора.

Перечисление основных неисправностей

 Итак:

Сильное изнашивание фрикционного материала непосредственно на диске сцепления. Это объясняется попаданием масла в область накладок КП.
Таким образом, не происходит требуемого соединения маховика и корзины сцепления. В такой ситуации не обойтись без ремонтирования корзины сцепления.

Корзина сцепления для ваз 2110

• Часто выжимной подшипник просто выходит из строя.
• При выжимании педали сцепления появляется характерный шум.
• Сламываются лепестки корзины сцепления.
• При специальной или неспециальной попытке старта с пробуксовкой могут сломаться сенсорные пружины.

Корзина сцепления на ваз 2110

Приступая к смене муфты сцепления и самой корзины, нужно приобрести сальник для первичного вала, а также коренной сальник. Такие меры нужно соблюдать, чтобы не демонтировать коробку передач повторно из-за течи.
Многие водители сменяют корзину сцепления в гаражных условиях с помощью обычного домкрата и нескольких подпорных колодок. При возможности, лучше воспользоваться подъёмником.
Ремонт муфты и смена корзины сцепления для незнающего человека, является непростым делом. Так как разные модели авто имеют свои технологические особенности демонтажа крепления и снятия коробки передач, рекомендуется следовать пошаговой инструкции.
В данном случае подразумевается смена корзины сцепления на машине ВАЗ 2110.
Не всегда приходится сменять корзину сцепления, иногда достаточно провести реставрацию

К подобным работам относят шлифовку нажимной плиты (если есть необходимость, её меняют), регулировку зазоров выжимных кавычек, при этом обращают внимание на меняющуюся толщину плиты по окончанию шлифовки.
Также может потребоваться замена или реставрация нажимного солнышка.

Что нужно знать

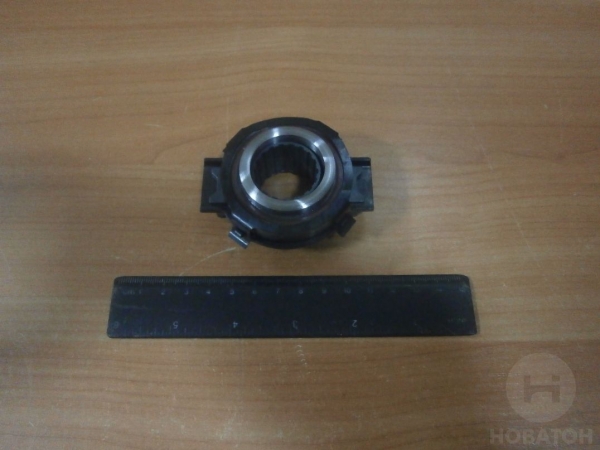

Выжимной подшипник — это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.

Муфта

Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.

Муфта служит для воздействия на лепестковую пружину корзины сцепления. Ее также называют диафрагменной, так что не путайтесь, если услышите такое обозначение. Из-за этого воздействия ведомый диск отсоединяется от маховика и прижимного диска корзины. Таким образом, отключается сцепление.

Если выжимник неисправен, это может привести к разным последствиям:

• Повредится вилка сцепления;
• Нарушится целостность лепестков пружины корзины сцепления;
• Деформируются направляющие втулки.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и постарайтесь быстро предпринять меры.

Что нужно знать

Выжимной подшипник — это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.

Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.

Муфта служит для воздействия на лепестковую пружину корзины сцепления. Ее также называют диафрагменной, так что не путайтесь, если услышите такое обозначение. Из-за этого воздействия ведомый диск отсоединяется от маховика и прижимного диска корзины. Таким образом, отключается сцепление.

Если выжимник неисправен, это может привести к разным последствиям:

• Повредится вилка сцепления;
• Нарушится целостность лепестков пружины корзины сцепления;
• Деформируются направляющие втулки.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и постарайтесь быстро предпринять меры.

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Замена сцепления на ВАЗ 2110

Появились признаки изношенности сцепления на своей 2110? Следовательно? Требуется приобрести комплект нового и произвести ремонт. а вернее замену сцепления на ВАЗовской десятке.

Не имея гаража с ямой, можно обойтись и подручными средствами. Чтобы поменять сцепления на ВАЗ 2110 вам понадобится. набор ключей, домкрат и деревянные пеньки. А для правильной центровки диска сцепления также потребуется направляющая, она же — имитатор первичного вала КПП.

Но учтите, что такой метод «замена сцепления на пеньках», лучше использовать лишь в крайнем случае и лучше все же менять имея в распоряжении яму или эстакаду. Поскольку если не сливать масло с коробки и не вынимать приводные валы, на них возникает большая нагрузка, вследствие чего, появляется большая вероятность что вскоре потекут сальники.

Замена сцепления понадобится тогда, когда износ лепестков достигнет более 0,8 мм или появится увеличенный рабочей ход педали сцепления — это указывает на износ ведущего диска. возможно, на осадку пружины. Ведомый диск установлен на шлицах первичного вала КПП и меняется при биении, неравномерном износе, задирах, трещинах, а также, если накладки от заклепок отстоят на 0,2 мм.

Диски ВАЗ 2112 можно установить на ВАЗ 2110, это лишь увеличит усилие педали сцепления. Обратной совместимости нет.

Ведомые диски сцепления ВАЗ 2110 и ВАЗ 2112 имеют одинаковые размеры (200х140), но несколько различные характеристики пружин — нажимной и демпфера. Диски 2112 имеют пару пружин (из шести) меньшего размера и размещенных ближе к центру; они передают на 12% более высокий крутящий момент за счет форсированной нажимной пружины. Отличить «двенадцатые» диски можно также по отверстию в прорези лепестков.

Инструкция полезна? Да 19 Нет

Замена сцепления — достаточно трудоемкая операция. Когда возникла необходимость замены сцепления на моей «десятке» воспользовался данной инструкцией. Все подробно описано, делал все по картинкам. В итоге заменил сцепление сам. Спасибо!

Спасибо большое, поеду менять.

Хотя езжу за рулем своей десяточки не первый год, а вот менять сцепление сам никогда не брался, думал что все сложно и страшно было пробовать. Но когда начало буксовать в очередной раз, решил вооружившись статьей и фотоматериалами заменить сам. Конечно пришлось у друзей ключей попросить. Спасибо автору за такую подробность — где какую гайку открутить, иначе снова бы на сто покатил деньги переплачивать. На сто менял бы наверное все сцепление в сборе, так как работа не дешевая. А тут только поменял фередо, а корзина с выжимным еще послужат, если что то теперь спокойно сам заменю в нужный момент.

Когда на моей десятке появилась необходимость замены сцепления встал вопрос — делать самому или отдать в сервис? Мастерам из сервиса не особо доверяю, а тут как раз наткнулся на данный фотоотчет. Все сделал сам, спасибо за помощь!

Последовательность снятия

Чтобы добраться до сцепления ваз 2110, необходимо снять коробку передач:

• Поскольку наша цель снятия коробки — это ремонт сцепления, то нет необходимости сливать трансмиссионное масло из нее и доставать привод
•  Прежде чем приступать к  снятию деталей сцепления, вам также понадобится демонтировать аккумулятор, и воздушный фильтр совместно с ДМРВ

 Дальнейшая последовательность действий такая:

В первую очередь снимаем стартер
Откручиваем верхние болты, которые крепят коробку к двигателю
Отключаем фишку датчика скорости, затем отсоединяем крепление жгута проводов
Автомобиль поднимаем, а затем ослабляем гайку привода с правой стороны (она должна остаться слегка наживленной)
Гайка расположенная слева снимается полностью
Откручиваем шаровую опору и рычаг подвески
Затем откручиваем два болта, крепящих рычаг подвески, затем сам рычаг подвески
Снимаем  защиту двигателя снизу, а также снимаем фишку с датчика выключателя заднего хода
Необходимо отсоединить реактивную тягу от КПП, открутить и снять нижнюю крышку корпуса сцепления
Необходимо так же  ослабить гайку стяжного хомута кулисной тяги, расположенного на приводе управления КПП и выполнить отсоединение привода
 При установке КПП обратно важно отрегулировать кулису (не забыть)
Необходимо открутить нижний болт с гайкой, которые крепят коробку к двигателю, под двигатель обязательно поставить домкрат

Сделать это надо осторожно, чтобы не помять поддон
Откручиваем КПП от подушки
При помощи домкрата, спускаем двигатель и снимаем КПП. После снятия коробки вы сможете определить причину неисправности
Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника

После снятия коробки вы сможете определить причину неисправности. Как правило необходима замена диска сцепления на ваз 2110, но существуют и другие варианты — такие как износ корзины сцепления, либо выход из строя подшипника.

Последовательность ремонта

Ремонт производите при первых признаках неисправности. Иначе цена вопроса для вас может вырасти от замены всего лишь промежуточного диска до замены маховика и корзины.Собственно заменить диск сцепления ваз 2110 совсем не трудно, выполняйте такие действия:

Откручиваем болты, крепящие корзину, при помощи головки либо накидного ключа на 8

Откручиваем корзину при помощи головки на 8 с трещоткой

https://youtube.com/watch?v=Rh382LjE_Xk

• Снимаем корзину с диском сцепления
• Проверяем целостность пружин корзины
• Если пружины, особенно диафрагменная повреждены (болтается либо отломился лепесток) меняем корзину
• Проверяем целостность накладок ведомого диска и состояние его шлицев, если шлицы разбиты, либо накладки стерты до заклепок – диск меняем
• Проверяем так же состояние выжимного подшипника, при необходимости заменяем
• Затем устанавливаем диск сцепления и корзину обратно

•  Вставьте оправку через корзину в ведомый диск
• Делаем это, чтобы ведомый диск расположился по центру маховика
•  Если он сместится, то вы уже не сможете поставить КПП на место

Вставляем оправку через корзину в ведомый диск

• Вставляем оправку в коленчатый вал
•  Закручиваем болты крепления корзины в этом положении, и тем же способом — по одному обороту на каждый болт
• Вынимаем оправку
• Теперь необходимо смазать первичный вал коробки и установить на него выжимной подшипник
• После завершения ремонтных работ, нужно произвести сборку. В нашем случае под сборкой подразумевается обратная установка коробки.

Вот так выполняется на ваз 2110 замена диска сцепления. Обязательно посмотрите обучающее видео по этой теме.

Меняем выжимной подшипник на ВАЗ 2114 своими руками — демонтаж коробки передач

Обеспечьте достаточное освещение над капотом автомобиля, включите первую скорость, снимите машину с ручного тормоза. По возможности попросите о помощи напарника. Ниже представлена подробная технология демонтажа, согласно схемам представленным выше.

1. Откройте капот, открутите крепления воздушного фильтра, отсоедините провод и уберите узел (см. фото). После этого отсоединяем клеммы аккумуляторной батареи, для надежности – демонтируем АКБ.

1. Теперь получаем доступ к верхним болтам крепления коробки передач. Откручиваем длинный болт – сзади, короткий – спереди.

1. Переходим к стартёру. Откручиваем две верхние шпильки, далее снимаем клеммы. Теперь ищем трос сцепления, который выходит из КПП, скручиваем гайку, чтобы ослабить натяжение.

1. Спускаемся к колёсам, скручиваем болты, снимаем шасси. Срываем гайки ступичных подшипников ВАЗ, чтобы снять полуось привода с обоеих сторон. Воспользуйтесь трубой, чтобы удлиннить ключ.

1. Убираем пыльники (брызговики) ключом на 8, затем откручиваем болты защиты картера двигателя.

1. Находим кронштейн растяжки рычага подвески (3,4 на схеме), выкручиваем заднюю гайку с нижними болтами.

1. Теперь откручиваем болт стабилизатора поперечной устойчивости (8) с правой стороны, затем болты шаровых опор с обеих сторон (ключ на 17). Потом снимаем рычаг (7) вместе с растяжкой (4).

1. КПП наполовину отсоединена, теперь выкручиваем пробку для слива масла.

1. После слива масла снимаем приводы колес. Сначала вынимаем «гранаты» ШРУСа из ступиц, затем шлицевую сторону вала достаём из коробки, используя монтировку.

1. Сбоку от коробки отключаем клемму заднего хода. Находим три болта крепления КПП к двигателю и скручиваем их.

1. Чтобы убрать стартер, выкручиваем два болта снизу.

1. Теперь отсоединяем тягу переключения передач (10) и демонтируем кулису. Рядом расположена клемма датчика скорости, отсоединяем её (см. фото).

1. Откручиваем контргайку для отсоединения КПП от боковой опоры (подушки), далее выкручиваем длинным воротком два крепления задней подушки (9).

1. Осталось выкрутить два болта кронштейна КП (2) и отсоединить агрегат от двигателя.
2. Демонтируем узел, одной рукой придерживаем корпус, другой двигаем с помощью монтировки. После снятие узла, переходим к замене выжимного подшипника.

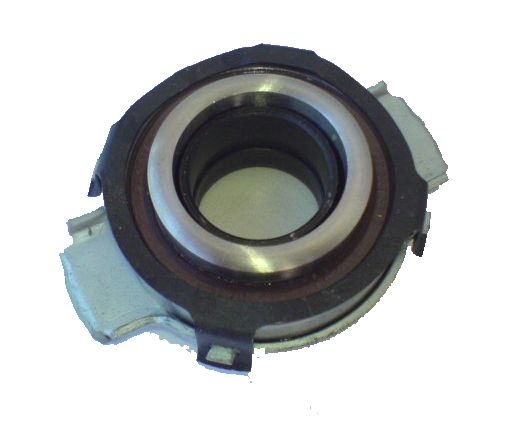

Назначение, устройство и типичные неисправности подшипника сцепления

Нельзя сказать, что это «слабое звено» в сцеплении ВАЗ 2110, тем не менее эта неприятность с завидным постоянством способна напоминать, и напоминает, о себе. Ну «засвистел», пусть и дальше «свистит», на скорость не влияет. Иногда владельцы автомобиля думают именно так. До поры до времени.

Выжимной подшипник, точнее его муфта, предназначается для непосредственного воздействия на диафрагменную (лепестковую) пружину корзины сцепления, вследствие чего происходит разъединение ведомого диска от маховика и прижимного диска корзины. Можно сказать, что это последнее звено, выключающее сцепление.

Неисправность выжимного подшипника чревата более серьезным и неоправданным своей ценой ремонтом, при котором заменой одного подшипника уже не обойтись. Это может быть повреждение вилки сцепления, направляющей втулки или обрыв (выгибание, излом) лепестков диафрагменной пружины корзины сцепления. Скупой платит дважды, а ленивый в этом случае, наверное, трижды.

Конечно, шум или шелест выжимного – не прямая команда к его замене с невозможностью продолжить движение автомобиля, но затягивать с ремонтом не стоит. Потребность в замене подшипника проявляется в виде характерного звука (свист, писк, визг – кому как больше нравится). Иногда он может возникать после пуска двигателя, в то время когда все узлы и агрегаты авто еще «холодные», и исчезать при их прогреве, или постоянно напоминать о себе во время работы силового агрегата при отключении сцепления автомобиля.

В другом, более серьезном случае, при выходе из строя выжимной подшипник может «скрежетать» о диафрагменную пружину, чем может вызвать быстрое образование выработки на лепестках корзины сцепления. В этом случае счет будет идти на километры и чем быстрее будет произведена замена подшипника, тем лучше, и безопаснее. Ремонту он не подлежит только замена новым. Благо, цена на подшипник невысока.

Регулировка сцепления

После установки нового, либо ремонта сцепления всегда требуется его регулировка, наша инструкция вам поможет. Здесь нет ничего сложного и, после прочтения этой статьи до конца отрегулировать его самостоятельно сможет каждый. Итак:

• Обычно необходимость отрегулировать сцепление определяют по ходу его педали, когда педаль начинает упираться в коврик (в покрытие) – это значит, что износились накладки на ведомом диске
• Максимально допустимое значение для хода педали составляет 160миллиметров
• Проверьте ход педали в вашей машине, если он не соответствует норме, тогда вам необходимо срочно отрегулировать сцепление

https://youtube.com/watch?v=Rh382LjE_Xk

• Сначала определяем расстояние от педали сцепления и до коврика (покрытия), для этого воспользуйтесь обычной линейкой
• Приставляем линейку к полу так, чтобы угол рядом с педалью равнялся 90 градусам
• И замеряем расстояние, если это расстояние превышает 160 миллиметров, выполняем регулировку
• Для регулировки необходимо ослабить фиксацию контргайки, которая располагается на наконечнике троса, этот наконечник расположен у вилки сцепления в подкапотном пространстве
• Чтобы установить полный ход сцепления, равный 120 – 160 миллиметров, нам необходимо будет выполнить вращение гайки круговыми движениями
• Отворачивая гайку, мы уменьшаем ход педали а, наворачивая её, наоборот увеличиваем
• После регулировки следует нажать на педаль до упора, не менее трех раз, затем проверить линейкой от педали (верхней площадки её) до коврика
• Если отрегулировали неправильно, либо недостаточно, тогда откорректируйте ход педали гайкой, затем гайку зафиксируйте контргайкой
• На последнем этапе остается сдвинуть вилку ограничительную втулку до упора, и регулировка будет завершена

Замена сцепления на ВАЗ 2110 своими руками

Автовладелец «десятки», может быть застигнут врасплох поломкой системы сцепления. Это означает, что предстоят незапланированные траты на запчасти и услуги автомастерской. Замена сцепления ВАЗ 2110 стоит недёшево, от 3 500 до 5 000 руб., не считая стоимости запчастей. Однако, есть вариант сохранить значительную часть личных сбережений и поменять изношенные детали на новые — самостоятельно. Скажем прямо, процедура это непростая. Но, действуя по инструкции, возможно ловко управится за один день.

На заметку! Не спешите с глобальным ремонтом, так как менять сцепление на ВАЗ 2110 в некоторых случаях пока рано. Возможно устранить образование дефекта регулировкой. На картере КПП, сверху, находится кронштейн крепления троса привода с двумя гайки. Подкручивая одну из гаек, возможно установить новых ход педали. После этого, механизм послужит ещё.

Основные элементы сцепления

А теперь давайте рассмотрим, какие основные элементы входят в состав конструкции:

1. Ведущий диск сцепления ВАЗ-2112 (его обычно называют «корзиной»). Он устанавливается на маховике и крепится при помощи болтов.
2. Ведомый диск. Он стоит внутри «корзины» и связан с первичным валом КПП с помощью шлицевого соединения.
3. Выжимной подшипник – элемент, который позволяет воздействовать на лепестки корзины. С его помощью происходит отсоединение ведомого от ведущего диска.
4. Трос привода сцепления – позволяет передавать усилие от педали к выжимному подшипнику.
5. Педаль сцепления, на которую водитель воздействует усилием ноги.

Это все основные элементы, которые есть в конструкции сцепления автомобиля. Стоит заметить, что на «двенашке» используется тросиковая система привода, которая намного дешевле, нежели гидравлическая. Но она намного хуже в плане удобства – педаль тугая, особенно это чувствуется на старых автомобилях. И если вы хотите, чтобы на вашей машине сцепление было максимально мягким, своевременно меняйте трос, не ждите, пока он порвется.

Демонтаж КПП

Самое главное – это снять коробку передач. Поэтому все работы лучше всего проводить на смотровой яме или эстакаде – так действительно удобнее. Порядок действий:

1. Снимаете левое колесо, выкручиваете гайки с шаровой опоры и наконечника рулевой тяги. Вам нужно будет смещать коробку в сторону, привод слева должен без проблем сойти.
2. Ослабляете гайку крепления кулисы и снимаете ее с вала КПП.
3. Снимаете стартер, предварительно отключив АКБ и все провода от него.
4. Выкручиваете крепления подушек, удерживающих коробку. Рекомендуется перед этим под картер КПП поставить домкрат или надежную опору.
5. Отсоединяете трос спидометра, отключаете провода от датчика заднего хода, а также шину «массы».
6. Выкручиваете три болта и гайку, которыми крепится картер коробки к блоку двигателя.
7. Аккуратно смещаете коробку в сторону, правый привод при этом нужно извлечь.

Немного о том, как правильно снимать коробку:

• Во-первых, нельзя сразу оба привода извлекать – ставьте вместо одного трубку, которая удержит дифференциал.
• Во-вторых, обязательно нужно слить масло из картера коробки. Кстати, почему бы и не заменить его?

Каким должен быть ведомый диск сцепления:

Фрикционные накладки являются самой дорогостоящей деталью. Именно по их состоянию можно определить качество ведомого диска. Производители дешевых дисков и подделок не в состоянии выполнить всех требований, предъявляемых к изготовлению фрикционных накладок, поэтому на их изделиях можно заметить трещины, сколы, неровности и различные шероховатости, чего быть не должно. На накладках не допускается замасливание или наличие пятен от других жидкостей.

Следует обратить внимание на общее качество всей клёпки. Заклёпки должны быть идентичны друг другу

Не допускаются и зазоры со смещениями у фрикционных накладок или демпферных пластин. На шлицах внутри ступицы допускается наличие следов от масла, но при этом они не должны иметь повреждений.

На демпферной пластине должен быть товарный знак в виде выштамповки фирменного логотипа или голограммы, также может быть лазерная маркировка или клеймо производителя. Это защита от контрафакта

Хотя и не все производители маркируют изделия подобным образом, обратить внимание будет не лишним

Замена сцепления ВАЗ 2110-2112

Замена сцепления ВАЗ 2110-2112 с одной стороны кажется довольно трудоемким процессом, но на самом деле все предельно просто – главное следовать пошаговой инструкции, соблюдать технологию и меры предосторожности. Для этого потребуется стандартный набор инструментов, который есть практически у каждого автомобилиста, смотровая яма или подъемник и помощь второго человека для снятия и установки коробки передач. Снятие сцепления ВАЗ 2110-2112

Снятие сцепления ВАЗ 2110-2112.

Для снятия сцепления ВАЗ 2110-2112 первым делом необходимо снять аккумулятор и кожух воздушного фильтра (вместе с фильтром и ДМРВ – датчиком массового расхода воздуха) – для этого необходимо плоской отверткой поддеть фиксаторы и достать их из посадочных мест. Далее следует снять стартер, после чего получаем доступ к болтам, крепящим двигатель и коробку передач. Откручиваем болты и отключаем датчик скорости в коробке передач.

Затем необходимо поднять переднюю часть машины на домкраты (автомобиль должен стоять на стояночном тормозе либо же задние колеса должны быть зафиксированы) так, чтобы провисли колеса, открутить их и снять. Кроме того, необходимо открутить обе контргайки в ступицах. Затем со стороны колеса необходимо открутить шаровую опору и все болты рычага подвески, чтобы снять его.

Если стоит защита картера или брызговик – снимаем их. Затем необходимо поддомкратить двигатель, а чтобы не повредить картер, необходимо подложить под него широкую доску. После этого снимаем реактивную тягу, ослабляем и отсоединяем кулису. Откручиваем коробку от подушки (если установлена задняя, то и от нее тоже). Теперь нужно немного опустить двигатель, не доводя до уровня провисания – таким образом придется прикладывать меньше усилий для снятия коробки передач со штока. Если есть возможность, то ее тоже можно поддомкратить для удобства. Теперь отсоединяем левый и правый приводы, а отверстия нужно заглушить деревянным чопиком, резиновой заглушкой или другими подручными средствами, только после чего снимаем коробку (вот тут-то и пригодится помощь второго человека). Теперь мы получили доступ к сцеплению. Необходимо открутить болты, которые прижимают корзину с помощью кронштейнов и снять ее. Затем снимаем старый диск сцепления.

Установка сцепления ВАЗ 2110-2112.

При установке диска сцепления ВАЗ 2110-2112 нужно соблюдать два основных правила. Первое – диск должен устанавливаться той же стороной, как и стоявший перед ним, так как неверная установка приведет к плохой работе сцепления, появлению скрежетов и скрипов, стиранию пружин. Второе – ни в коем случае нельзя одевать диск сцепления ВАЗ вручную. Для этого необходимо использовать кусок металлической трубы, по диаметру немного превосходящий шток, с помощью которого и набивать диск на его посадочное место. Если диск установлен с перекосом – готовьтесь к скорейшей покупке и заменен еще одного комплекта сцепления.

После того как корзина установлена, наживляем крепежные болты, проходящие через кронштейны. Закручивать их нужно постепенно, крест-накрест – левый верхний, потом правый нижний и так далее. Если вы собираетесь заменить подшипник, то надевать его также нужно с помощью куска металлической трубы соответствующего диаметра, чтобы не перекосить. После того, как новое сцепление установлено, устанавливаем коробку передач в обратном порядке.

Как говорили древние – не Боги горшки обжигают. Так и в этом случае – не обязательно ехать на станцию техобслуживания, чтобы заменить сцепление. Да, действительно, на эту работу уходит довольно много времени, но вы будете уверены в том, что сделали ее не спустя рукава, а на совесть. Да еще и сэкономили на услугах механика.

Совет: после того, как коробка передач снята, у вас появляется прекрасная возможность проверить ходовую вашего автомобиля. Осмотрите пыльники, состояние сайлентблоков, рычагов, шаровых опор и их пыльников, стяжных хомутов и подушек.

Где используется

Автопроизводители используют этот элемент на системах с двумя дисками – ведомым и ведущим. Первый элемент получает крутящий момент от второго и передает его на трансмиссию. Дальше по карданной передаче усилие передается на редуктор, а затем – на колеса. Ведущий диск плотно закреплен на коленчатом валу

Чтобы перейти водителю с одной передачи на другую (неважно, повышенная это или пониженная), необходимо разъединить эти два элемента. Данная операция производится именно благодаря подшипнику

Усилие контролируется нажатием на педаль сцепления. Когда оно выжато «в пол», передача крутящего момента прекращается – подшипник вращается с такой же скоростью, как и маховик. По мере отпускания происходит соединение двух дисков между собой. В это время наблюдаются высокие нагрузки, возлагаемые на выжимной подшипник сцепления. Неисправности данных элементов возникают именно из-за больших нагрузок. Стоит отметить, что во время движения, когда автомобиль едет «на передаче», данный элемент перебывает в спокойном состоянии. Но как только нужно переключиться на следующую или предыдущую скорость, он тут же подключается в работу. Несмотря на маленькие размеры, этот элемент выполняет ответственную функцию. При любой неисправности дальнейшая эксплуатация автомобиля будет невозможна или затруднена

Поэтому при первых симптомах следует обратить на него внимание. Какие имеет выжимной подшипник сцепления признаки неисправности («Калина» в том числе), рассмотрим далее

Что такое сцепление?

Прежде чем отправляться в автосервис Москвы или другого города, попробуйте разобраться с тем, как правильно производится замена сцепления на «двенашке». Как вы сможете увидеть, ничего сложного в процедуре проведения работ нет. Весь ремонт можно выполнить самостоятельно за несколько часов.

Сцепление – это механизм, который позволяет рассоединить коленчатый вал мотора и первичный КПП. В результате двигатель может работать, рычаг коробки – находиться в положении какой-либо передачи, а машина будет стоять на месте.

Необходимо сцепление для того, чтобы осуществлять переключение скоростей при движении автомобиля. Если бы его не было, то переключать передачи было бы проблематично – рычаг очень сложно перевести из одного положения в другое. А все потому, что коленчатый вал двигателя и колеса машины оказываются жестко связанными. И именно сцепление позволяет производить своеобразное размыкание силовых агрегатов.

При ремонте автомобиля в автосервисе Москвы или любого другого города внимательно нужно следить за тем, чтобы мастера все работы выполнили максимально качественно.

Установка сцепления и сборка

Замена сцепления на ВАЗ-2112 производится по такому алгоритму:

1. Выкручиваете все болты, которыми крепится корзина к маховику. Если планируете ее устанавливать повторно, то нужно выкручивать болты равномерно, крест-накрест. Главное – не повредить корзину.
2. Снимаете корзину и диск, устанавливаете на их место новые элементы.
3. Наживляете все болты (обязательно использовать новые, так как на старых резьба поведена) и устанавливаете направляющую втулку.
4. Затягиваете болты равномерно, крест-накрест.
5. Снимаете старый выжимной подшипник, ставите новый.
6. Собираете все в обратной последовательности.

Это краткое руководство, но самое сложное в нем – это поднимать и опускать коробку, так как она имеет немалую массу.

Выбираем выжимной подшипник сцепления на ВАЗ 2114: цена, размеры, характеристики, перечень производителей

Конструкция выжимника представляет собой шариковый или роликовый радиальный подшипник с широким внутренним кольцом, закрытого типа, который запрессован на обгонную муфту. Различают два вида таких изделий: гидравлического действия и механического, разница между ними заключается только в способе перемещения ВП (гидравлический или механический (тросик с тягой)). На ВАЗ 2114 без модификаций установлен механический вариант. Далее представлена информация и размеры ширикового подшипника 6-520806, который является основной составляющей выжимного элемента сцепления.

Заводские номера (артикулы):— Муфта выключения сцепления в сборе — 2110-1601180;- Нажимной подшипник — 2109-1601182.Маркировка:— по ГОСТ — 6-520806ЕС23;- по ISO – 520806K1Y.P6R21.31Q6/L20.

Сколько стоит выжимной подшипник на ВАЗ 2114 и какой лучше купить

Главный совет при выборе запчастей ответственного назначения — не спрашивайте у менеджеров в торговых точках «Какой лучше купить?» , потому что в итоге продавцы вам навяжут те детали, которые есть в продаже, несмотря на качество и цены. Рекомендуем воспользоваться специальной таблицей с перечнем производителей, каталожными номерами и ценами на 2017 год. Это упростит замену и сократит время покупки и выбора ВП.

Процедура по снятию и замены вилки выключения сцепления:

1. Сперва, после снятия коробки передач нужно снять подшипник выключения сцепления.

3. С помощью отвёртки подденьте пластиковую втулку оси вилки, а плоскогубцами с внутренней стороны картера сцепления сожмите фиксирующие его лепестки и достаньте эту втулку. Если этот пластмассовый колпачок имеет дефекты (нет лепестков, трещины или прочие явные следы износа), — замените новым.

4. Теперь дошло дело до снятия вилки выключения сцепления. Приподнимите её и выведите её ось из втулки, что запрессованная в картере сцепления и демонтируйте вилку, выведя ось, а после чего рычаг из отверстий в картере сцепления.

5. Сожмите концы пружинного фиксатора вилки и достаньте его. Если фиксатор имеет дефекты (нет упругости или вообще сломанный), то замените новым.

6. Вилку, что отвечает за отключение привода нужно заменить на новую, если у неё:

• 1 – рычаг вилки имеет трещины, погнут или деформирован;
• 2 – лапки детали в области, где они контактируют с муфтой подшипника, также имеют явные дефекты и признаки изношенности.

7. Произведите осмотр металлической втулки жёлтого цвета, если она имеет дефекты, — впрессуйте её и вставьте до упора новую.

8. До того как устанавливать вилку выключения привода обратно, — произведите смазывание консистентной смазкой обоих втулок (металлическую и пластиковую).

9. Теперь можно спокойно монтировать вилку выключения сцепления обратно в порядке демонтажа

Но, обратите особое внимание на выступ на пластиковой втулке, он должен попасть в выбоину на картере сцепления, а её лепестки плотно зафиксировать втулку в картере от выпадения

Заключение

Итак, мы выяснили, какие имеет выжимной подшипник сцепления признаки неисправности. Как видите, основной симптом – это посторонние звуки в районе коробки и сцепления, а также сложности при переключении передач. Кстати, проверяется этот элемент просто – достаточно взяться одной рукой за его основание, а второй вращать его по оси. Если вы производите замену диска или корзины, не поленитесь сделать такую диагностику. Ведь возможно, через пару сотен километров вам заново придется снимать все навесное либо ехать в сервис, где с вас запросят немалую сумму.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
