Регулировка клапанов
Содержание:
- Подробнее об устройстве
- Впускной и выпускной клапан: в чем отличие
- Как отрегулировать клапана
- Фазы газораспределения
- Приспособление для регулировки зазоров клапанов
- Непосредственно процесс
- Преимущества и недостатки использования гидрокомпенсаторов
- Регулировка клапанов ВАЗ-2107, ВАЗ-2106, ВАЗ-2101
- Принцип работы гидрокомпенсаторов
- Ваз 2101 — регулировка клапанов
Подробнее об устройстве
Располагаются рокеры на специальных осях. Оси закреплены на четырех стойках на автомобильном ГБЦ. Интересно, что конструктивно стойка является одним целым с осью рокера. Если внимательно взглянуть на рокер, то станет понятно, что он является рычагом с парой «плеч» с Т-образным сечением. На изготовление рокеров идет высококачественная сталь. Чаще всего используется технология литья или ковки. Как показала практика, кованные рокеры намного прочнее литых. В прошлом на изготовление этих деталей шел чугун. Говоря о конструктивных особенностях рокеров, выделяют следующее:
- Длинное плечо. На нем находится боек рокера, который должен упираться в конец стержня клапана при работе;
- Короткое плечо. На нем располагается болт, позволяющий регулировать глубина зазора между приводом клапана и непосредственно клапаном. Если двигатель оборудован гидрокомпенсатором, то зазор регулируется автоматически. Кроме того, на коротком плече имеется отверстие, через которое поступает моторное масло;
- Подшипники. Важнейших элемент любой детали, которая совершает круговое движение относительно одной оси;
- Втулки. Почти незаметные элементы рокеров, которые служат для снижения трения;
- Винтовая пружина. Смежный с рокером элемент, который не позволяет ему смещаться вдоль оси.
Как видите, деталь устроена довольно просто. Рокер представляет собой прочное металлическое изделие несложной формы. Из его достоинств: солидный эксплуатационный ресурс, небольшой вес, относительная простота в подборе и замене. Многие автоконцерны относят рокеры к устаревшим элементам ГРМ и исключают их из силового агрегата автомобиля. Впрочем, нельзя было бы не отметить, что двигатели с рокерами попросту меньше любых других. Это полезно, например, при размещении двигателя внутреннего сгорания (в случае электромобиля силовые установки другие) под капотом автомобиля малых габаритов.
Впускной и выпускной клапан: в чем отличие

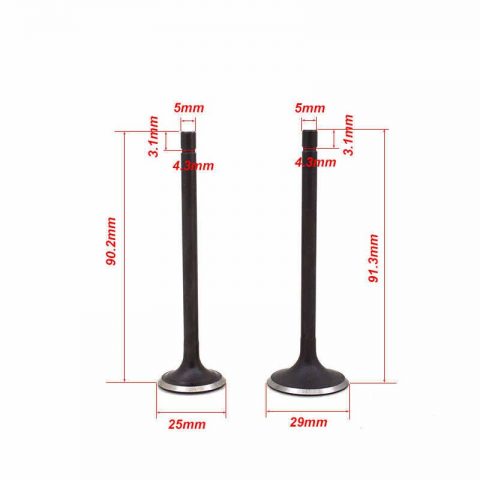

Главное отличие впускного клапана от выпускного — диаметр тарелки: у впускного она больше. Почему? Потому что всасывание воздуха из атмосферы в цилиндр под действием разрежения происходит с меньшей скоростью, чем выталкивание его из цилиндра поршнем.
Все просто: количество воздуха (или топливовоздушной смеси) — одинаковое, а скорость — разная. Соответственно, там, где скорость ниже, отверстие шире, а закрывающая его тарелка — больше в диаметре.
Все это справедливо для тех клапанных механизмов, где впускных и выпускных клапанов — равное количество — по одному или по два. Впрочем, есть моторы с нечетным количеством клапанов: два впускных + один выпускной или три впускных + два выпускных. Тут все наоборот: диаметр тарелок выпускных клапанов будет больше, чем у впускных, ибо производитель компенсировал низкую скорость всасывания добавлением одного «лишнего» отверстия, а не увеличением диаметра. Подробнее о соотношении клапанов и цилиндров можно прочитать в соответствующей статье.
Второе важное отличие в конструкции клапанов — их рабочая температура. Впускные клапаны работают при 350-500 градусах, а вот выпускным тяжелее — раскаленные отработавшие газы нагревают их до 700-900 градусов
Поэтому, соответственно, выпускные клапаны часто делают более жаропрочными.
Головки (или тарелки) впускного и выпускного клапанов могут быть как одинакового диаметра, так и разного. (на автомобилях устаревших марок с малым перекрытием клапанов) -моё прим. Обычно головку впускного клапана делают большего диаметра для улучшения наполнения цилиндра. Например, размеры клапанов двигателя автомобиля ГАЗ-53А: диаметр головки впускного клапана 47 мм, а выпускного 36 мм. В дизеле КамАЗ-740 диаметр тарелки впускного клапана 51 мм, а выпускного 46 мм. Впускной большой выпускной маленький.
Как отрегулировать клапана
Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.
Использование специальных инструментов

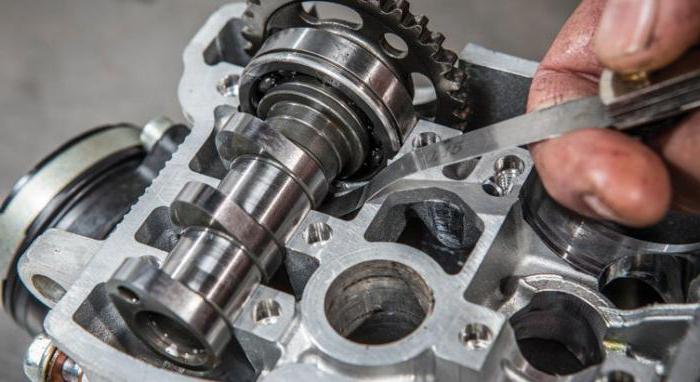

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.
Регулировка с помощью щупа и контргаек
Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:
- Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
- Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
- Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
- Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
- Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

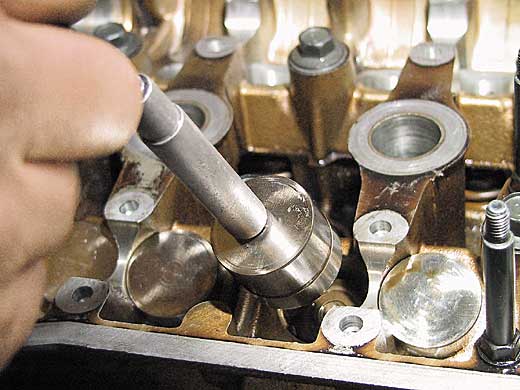

Регулировка с помощью шайб
Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:
- Снять крышку клапанов.
- Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
- Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
- При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
- После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
- Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.
Регулировка с помощью индикатора и рейки
Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:
- Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
- Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
- Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
- Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
- Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

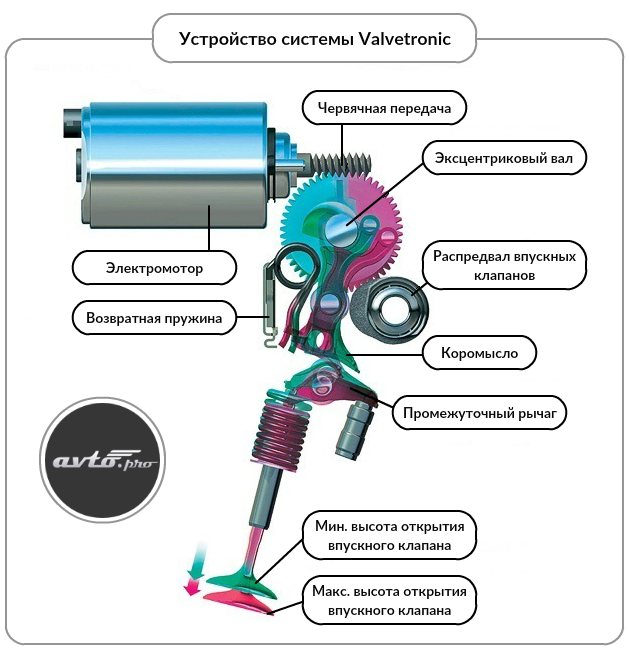

Фазы газораспределения
И даже если современные клапаны умеют перемещаться гораздо быстрее, чем их предки сто лет назад, то свойства горючих газов, движением которых они управляют, практически не изменились. Они также легко сжимаются при воздействии, и также упрямо продолжают стремиться во все стороны одинаково, подчиняясь закону Паскаля, а значит, не очень спешат переместиться туда, куда их просят. И чтобы обеспечить максимально возможное наполнение цилиндра за такой короткий промежуток времени, впускной клапан начинает открываться раньше, чем поршень завершит ход выпуска. А выпускной начнёт открываться раньше, чем завершится рабочий ход, чтобы находящиеся под давлением в цилиндре горячие газы не создавали излишнего сопротивления движению поршня, когда начнётся такт выпуска.
Моменты времени, когда начинается открытие, длительность их нахождения в открытом и закрытом состояниях, образуют фазы газораспределения двигателя. Управляет движением клапанов распределительный вал, в форме кулачков которого и «зашифрована» информация о фазах газораспределения вашего двигателя. Величины фаз подбираются при проектировании двигателя в зависимости от его конструкции, назначения, условий эксплуатации. В наиболее продвинутых двигателях эти фазы могут изменяться для конкретных условий работы и нагрузок в данный момент времени. В обычных же двигателях единственный эффективный способ изменить фазы газораспределения — это заменить распредвал. Изменение фаз газораспределения посредством установки оригинального распределительного вала — один из способов продвинутого тюнинга двигателя. Соглашаясь на такую процедуру, мы должны понимать, что рост мощности двигателя произойдёт за счёт ухудшения экономичности, снижения ресурса его деталей. Поэтому такую настройку, как правило, применяют на спортивных автомобилях, где ресурс, экономичность и экологичность двигателя имеют второстепенное значение.
В реальном двигателе, когда поршень находится около своих верхней (ВМТ) и нижней (НМТ) мертвых точек, впускной и выпускной клапаны одновременно открыты
Приспособление для регулировки зазоров клапанов
Более эффективный и действенный способ настройки клапанных механизмов силового агрегата является их регулировка при помощи приспособления, которое представляет собой специальную рейку с закрепленным на ней индикатором. Такая настройка получается гораздо точнее ручной, поскольку при использовании прибора им определяются и учитываются все дефекты на поверхности регулируемых деталей.
Для механической регулировки помимо демонтажа крышки ГБЦ, дополнительно придется снять привод акселератора, защитный щиток на распределителе зажигания, шланг отвода газов из картера, а для карбюраторных авто – «кастрюлю» карбюратора.
Используя специальный ключ, необходимо прокрутить коленвал до совмещения рисок на звездочке распредвала (об этом описано выше). Дабы облегчить этот процесс можно использовать яркий маркер, которым наносить пометки через каждые 90 градусов на звездочку распределительного вала. После чего рейку прибора устанавливаем на проверяемый клапан и фиксируем в неподвижном состоянии. Надеваем на нее индикатор и ставим ее лапку на край регулируемого клапана. Для корректного выполнения этой процедуры понадобится специальный захват, которым необходимо зажать кулачок и потянуть его наверх (подойдет и простой гаечный ключ). В результате, показания индикатора должны отклоняться на 52 деления. В случае, когда они несколько занижены или завышены, требуется регулировка клапана. А далее все предельно просто:
- при помощи гаечного ключа на 17 попускается контргайка на регулировочном винте;
- осуществляется регулировка зазора ключом на 13, при этом все показания четко отражаются на шкале индикатора;
- выполняется проверка регулировки и затягивается контргайка;
- в завершении этапа вновь необходимо проверить правильность настройки механизма клапанов.
Как видно, такая регулировка намного точнее и проще. Но не стоит забывать и о том, что высококвалифицированный специалист выполнит ее на высоком уровне и при помощи стандартного набора щупов. В завершении стоит подчеркнуть, что на большинстве комплектов щупов представлена регулировочная схема, которая содержит данные об углах поворотов распределительного и коленчатого валов с указанием номеров цилиндров и клапанов.
Непосредственно процесс
Сначала снимаем крышку клапанов. Для этого предварительно демонтируем корпус воздушного фильтра, патрубок сапуна и тросик привода дросселя.
Для того чтобы измерить зазор между клапанами цилиндров, необходимо периодически прокручивать коленвал. И чтобы он легко прокручивался, рекомендуется выкрутить все свечи зажигания.
Далее следует снять защитную пластиковую крышку ремня привода ГРМ. Затем прокручиваем коленчатый вал по направлению часовой стрелки до момента, когда совпадут установочные метки на шестерне распредвала с меткой на металлической крышке. Проворачивать коленвал рекомендуется за гайку крепления шкива генератора, используя при этом ключ на семнадцать.
После момента совпадения меток необходимо провернуть вал еще на три зубца приводного ремня механизма газораспределения.
После проведения подготовительных работ можно измерять зазор клапана выпускного на первом цилиндре и впускного на третьем. Оптимальный зазор впускных клапанов должен составлять две десятых миллиметра с максимальной допустимой погрешностью в пять сотых миллиметра. А у выпускных он равен 0,35 мм. Когда фактические зазоры не соответствуют норме, то, используя приспособление, нужно вытащить шайбу, предварительно опустив поршень в нижнюю мертвую точку.
Далее определяется толщина необходимой шайбы для установки. От вымеренного значения нужно отнять величину рекомендуемого зазора, а к результату прибавить размер шайбы. Все шайбы имеют лазерную маркировку со значением ее толщины. В том случае, если по какой-то причине маркировка плохо просматривается, следует воспользоваться микрометром.
То, какой зазор клапанов должен быть установлен при регулировке, указывается в сервисной книге автомобиля.
В дальнейшем при каждом обороте коленчатого вала на сто восемьдесят градусов измеряется значение зазоров: пятого и второго выпускного и впускного клапанов, восьмого и шестого выпускного и впускного, четвертого и седьмого соответственно. После установки шайб необходимого размера размер зазора проверяется повторно.
Преимущества и недостатки использования гидрокомпенсаторов
Использование компенсаторов в устройстве клапанного механизма позволило значительно смягчить его работу, минимизировать ударные нагрузки и убрать лишний шум. Уменьшился износ деталей ГРМ, стали более точными, что увеличило ресурс двигателя, его мощность и крутящий момент. К недостаткам внедрения гидрокомпенсаторов относят появление особых требований к эксплуатации ДВС, а также определенные нюансы в момент холодного пуска.
Конструктивно рабочей жидкостью для компенсаторов выступает моторное масло. В первые секунды после запуска мотора давление в практически отсутствует, а работа компенсаторов в этот момент сопровождается характерным стуком. Гидрокомпенсаторы стучат «на холодную» особенно сильно, с прогревом шум пропадает.
Зависимость общего срока службы компенсаторов от давления в системе смазки и качества моторного масла определяет их повышенную чувствительность к смазочному материалу.
Для нормальной работы ГРМ с гидрокомпенсаторами необходимо с особым вниманием относиться к вопросу подбора и замены моторного масла. Плунжерная пара компенсаторов имеет минимальные зазоры, которые могут с легкостью засориться при несвоевременной замене масла и масляного фильтра, в результате использования не подходящей по допускам смазки, масел низкого качества и т.д
Для ГРМ с гидрокомпенсаторами оптимально использовать маловязкие полусинтетические и синтетические масла SAE 0W30, 5W30, 10W30 и т.д. Использование масел с повышенной вязкостью SAE 15W40 и других в моторах с компенсаторами не рекомендовано.
На Gentre, так же как и на Chevrolet Cobalt, установлен новый двигатель B15D2. Мотор полутора литровый, шестнадцати клапанный, 107-ми сильный, с цепным приводом распределительных валов. Распредвалы при работе мотора, своими кулачками нажимают на толкатели клапанов. Те, в свою очередь, открывают клапана. В конструкции привода ГРМ нет ни регулировочных болтов, ни регулировочных шайб. Производитель посчитал, что регулировка не понадобится на протяжении всего срока эксплуатации мотора, то есть до капитального ремонта. Практика показывает, что это не так.
Регулировка клапанов ВАЗ-2107, ВАЗ-2106, ВАЗ-2101
Добрый день дорогие друзья. Сегодня мы вам расскажем как самостоятельно максимально точно произвести регулировку клапанов на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101, да и на любом другом классическом двигателе.
Поскольку рокера, клапана имеют свойство изнашиваться, обычным щупом на уже побегавшем двигателе идеально настроить клапана ну никак не получится, все равно будет погрешность, причем в зависимости от выработки тех или иных деталей головки двигателя данная погрешность может быть достаточной большой.
Дабы избежать проблем, мы используем для регулировки клапанов микрометр. Он идеально подходит для данной задачи, позволяет отрегулировать маскимально точно клапана в независимости от степени изношенности деталей двигателя.
Итак, у нас есть рейка для регулировки с индикатором (микрометром) и остывший двигатель (регулировка клапанов производится на ХОЛОДНОМ двигателе). Отмечу, что я бы рекомендовал перед регулировкой клапанов сверить все метки ГРМ и произвести натяжку цепи.
Итак, поехали, для начала снимаем с авто «кастлюлю» карбюратора, сдергиваем с нее шланг сапуна и убираем в сторону, затем отцепляем привод педали газа, затем откручиваем и снимаем клапаную крышку двигателя.
Так же рекомендуем перед регулировкой снять крышку с распределителя зажигания — будет намного удобнее. Вот как выглядит наш двигатель после всех этих процедур:
- Еще в качестве рекомендации посоветуем выкрутить свечи — без них двигатель прокручивать будет гораздо легче. Проворачиваем двигатель, специальным ключом за маховик до совмещения меток на звездочке распредвала с меткой на корпусе подшипников, как на фото ниже:
- Одновременно с этим должны совпасть метки на шкиве коленвала и на двигателе.
Что бы было удобнее регулировать клапана, берем яркий маркер и ставим метки на звездочке распредвала через каждые 90 градусов относительно заводской метки. Лучше сделать это с лицевой стороны звезды распредвала.
- В принципе по этому мануалу можно регулировать как щупом так и рейкой, но в данной статье мы опишем именно вариант с рейкой, он более точный.
- Ну чтож, берем рейку и прикручиваем ее на крепление постели распредвала:
Обратите внимание вот на какой момент, если до упора закрутить все три винта рейки, то она будет болтаться. Поэтому сначала закручиваем крайние винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии. Затем надеваем на рейку индикатор:
- И ставим его лапкой на краешек кулачка регулируемого клапана, как на фото ниже:
- Далее цепляем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления:
Если показания отличаются в ту или иную сторону, то клапан подлежит регулировке. Для этого берем крепкий ключик на 17 и ослабляем контргайку, как на фото ниже.
А затем регулируем зазор клапана ключиком на 13 в большую или меньшую сторону в зависимости от показаний микрометра.
Проверяем правильность регулировки снова по микрометру и если все правильно, то затягиваем обратно контрагайку, придерживая при этом болт ключом на 13. После того как обтянули клапан, повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он может слегка уменьшиться, и нужно приноровиться брать зазор слегка с запасом.
При регулироке щупом все несколько проще — просовываем щуп в зазор (сам щуп видно на втором фото он вставлен в зазор первого клапана). Щуп должен ходить с легким защемлением
Кстати особое внимание следует уделить качеству щупа. Теперь немного подробнее распишем про порядок регулировки клапанов
В положении когда у нас совмещены метки на распредвале и шкиве коленвала регулируем 6 и 8 клапаны.
После регулировки проворачиваем двигатель. Коленвал у нас провернется на 180 градусов, а распредвал и бегунок распределителя зажигания всего лишь на 90, вот для контроля этого мы и наносили ранее метки маркером.
Провернув распредвал на 90 градусов (коленвал проворачивается при этом на 180) регулируем 4 и 7 клапаны
Проворачиваем еще на 90 градусов (получается распредвал на 180 коленвал на 360) и регулируем 1 и 3 клапаны.
Делаем еще один поворот на 90 градусов ( распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана.
По окончании процедуры регулировки можно еще раз прокрутить все по кргу дабы проверить правильность регулировки.
Ну вот вы и научились самостоятельно регулировать клапана на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101 да и в принципе на любом классическом двигателе (кроме роторного) Будем рады видеть вас в нашем клубе любителей классики на форуме, ответим на любые вопросы и поможем с решением любых проблем. Удачи на дорогах и не ломайтесь!
Принцип работы гидрокомпенсаторов
Главной целью использования ГК в моторе Приоры является упрощение процедуры технического обслуживания двигателя. Если раньше необходимо было производить регулировку каждого клапана отдельно, то теперь эта процедура проводится в автоматическом режиме.
Конструктивно гидрокомпенсатор представляет собой цилиндрическую деталь, которая состоит из плунжерной пары, размещенной внутри его корпуса, а также обратного клапана.
Принцип действия этого механизма простой. Во время работы силового агрегата на дно цилиндра ГК нажимает кулачок распредвала. При этом происходит перемещение гидрокомпенсатора, вследствие чего, плунжер нажимает на клапан и соответственно он производит открытие.
Упомянутый выше зазор регулируется давлением масла, попадающего в полость под плунжером. Чем больше давление масла, тем сильнее оно воздействует на плунжер и соответственно с большим зазором открывается клапан.
Ваз 2101 — регулировка клапанов
При обслуживании двигателей классических Жигулей, возникает ряд работ, пренебрегать которыми просто преступно по отношению к мотору. Проверка теплового зазора клапанов и при необходимости его регулировка — как раз тот случай
ВАЗ 2101, как самый яркий представитель классики, неприхотливый в обслуживании и достаточно выносливый автомобиль, однако и ему необходимо уделять внимание
Значение теплового зазора клапанов
Тепловой зазор клапанов в газораспределительном механизме необходим для того, чтобы компенсировать тепловое расширение деталей головки блока цилиндров и самого корпуса головки блока. Если не отрегулировать или не проверить зазор вовремя, весь газораспределительный механизм будет работать некорректно, что повлечет за собой значительную потерю мощности, неоправданно высокий расход горючего и нестабильность работы двигателя в любых режимах.
Завод рекомендует проверять тепловой зазор не реже, чем каждые 15-20 тысяч км, хотя многие сокращают этот интервал, зная о качестве масел и запасных частей.
Как бы там ни было, а проверять зазор нужно не только ориентируясь на межсервисный пробег, но и на поведение двигателя.
О нарушении теплового зазора может говорить характерный стук в газораспределительном механизме, а также те проявления, которые уже были названы.
Ваз 2101 на газу и тонкости регулировки
Фазы газораспределения в двигателе ВАЗ 2101 регулировка клапанов которого стоит на повестке дня сегодня, рассчитаны таким образом, что они обеспечивают не только оптимальное заполнение камеры сгорания топливо-воздушной смесью, но и содействуют продувке камеры сгорания в конце рабочего такта. Это дает возможность двигателю работать с полной отдачей и оптимальным расходом бензина или газа.
Кстати, ВАЗ 2101 на газу также требует регулировки теплового зазора, но при этом должен быть учтен припуск в 0,05 мм. Этого требует более высокое октановое число газовой смеси по сравнению с бензином и несколько другие условия работы газораспределительного механизма под воздействием более высокой температуры.
Проверка теплового зазора
Для начала проверим тепловой зазор и сделаем это после 15 тысяч пробега, независимо от того, проявляется нарушение номинального значения, или нет. Для этого будет необходим минимальный набор инструментов и эта таблица, которая указывает порядок регулировки клапанов.
Как видим, замер и регулировка должны проводиться в строгом соответствии углу поворота коленчатого вала относительно меток на его шкиве и передней крышке двигателя. Соотношение меток показано на фото ниже.
Как вариант, и чтобы не ошибиться, можно проставить яркие метки маркером на приводной шестерне распредвала. Примерно так.
Для контроля зазора между клапаном и рычажком необходимо иметь приспособление для регулирвки клапанов или минимальный штатный набор инструментов и регулировочный щуп для регулировки с толщиной рабочей части 0,15 мм. Пожалуй, не стоит описывать процесс демонтажа воздушного фильтра и его корпуса. Единственное, желательно проложить в карбюратор кусок ветоши, чтобы не уронить в коллектор гайку или еще какую-нибудь мелочь.
Технология регулировки
После этого снимается крышка клапанного механизма и коленвал выставляется в начальное положение, согласно таблице и фото с метками. Замеры и регулировка клапанов проводятся только на холодном двигателе. То есть, его температура не должна превышать 20-30 градусов. Схематически, методика регулировки или проверки зазоров выглядит так:
- Коленвал выставляется по метке, при этом метка на приводной шестерне должна совпасть с приливом на корпусе распредвала. В этой позиции четвертый поршень находится в такте сжатия, а значит оба клапана обязаны быть полностью закрытыми.
- После этого щупом проверяется зазор в рычажках четвертого цилиндра, исходя из таблицы, это восьмой и шестой кулачки. Щуп вставляется между рычажком и кулачком распредвала. При нормальном зазоре щуп должен проходить с ощутимым усилием.
- Если зазор мал и щуп не проходит между кулачком и толкателем, откручивается контргайка, а вращением регулировочного винта зазор доводится до номинала.
- После затяжки контргайки необходимо проверить зазор повторно.
Точно так же происходит регулировка зазора на остальных цилиндрах после вращения коленвала на указанный угол.
Собственно, это все, что нужно знать о регулировке зазоров. После проверки желательно заменить прокладку клапанной крышки, особенно, если она уже потеряла эластичность. Удачной всем регулировки и тихих клапанов на вашей копейке!
