Форд фокус 2 замена задних рычагов: рассказываем развернуто

Замена нижнего переднего рычага Фокус

Как и в случае описанном выше нам нужно будет снять пружину, снять колесо и подставить под нижний рычаг регулируемый упор или гидравлический домкрат в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах». Естественно все это делаем на яме или эстакаде.

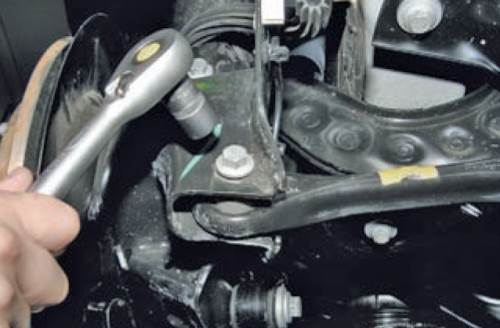

Затем ключом или головкой «на 15» отворачиваем болт крепления рычага к продольному рычагу и вынимаем болт. Аналогично отворачиваем болт крепления рычага к подрамнику и вынимаем болт. Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг. Фотографии для наглядности прилагаются далее.

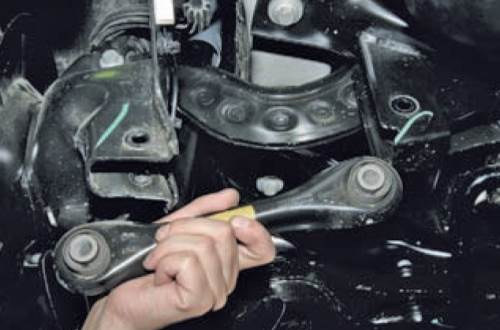

Устанавливаем новый рычаг в обратной последовательности. При этом стоит учитывать один важный момент надпись «FRONT» на рычаге должна быть направлена в сторону передней части автомобиля.

Замена сайлентблоков задних рычагов Форд Фокус 2

Устанавливаем автомобиль на смотровую яму или эстакаду, устанавливаем противооткатные башмаки под передние колеса и срываем гайки крепления заднего колеса. Поддомкрачиваем заднюю часть машины и снимаем колесо.

1. Тщательно очищаем от грязи все элементы подвески, резьбовые соединения обрабатываем проникающей смазкой, ждём несколько минут, чтобы смазка пропиталась.

   Смазываем всё что видим.

2. Снимаем пружину, сжав её стяжками.

   Пружина снята!

3. Откручиваем гайку крепления стабилизаторной стойки.

   Стабилизатор снят.

4. Упираем гидродомкрат или подставку в нижний задний рычаг в том месте, где он сочленён с подпружиненным рычагом, тем самым нагрузив элементы подвески.
5. Помечаем положение шайбы, которая корректирует углы развала колёс. Для этого можно использовать кернер, однако установка правильного развала-схождения будет все равно необходима, мы установим приблизительные углы.

6. Откручиваем накидным ключом на 15 болт шарнира сочленения продольного и нижнего заднего рычага, затем болт вынимаем из отверстия.

   Схема демонтажа.

7. Чтобы добраться до регулировочного болта на подрамнике, нужно сдвинуть с места адсорбер. Отжимаем защёлку и отводим адсорбер максимально в сторону, после чего можно вынимать болт.
8. Откручиваем помеченную гайку регулировки развала-схождения накидным ключом на 18, при этом придерживаем головку болта ключом на 19.

9. Вынимаем регулировочный болт, нижний задний рычаг должен остаться у нас в руках.

   Готовимся к перепрессовке.

10. С помощью проставок и пресса или специального съёмника с захватами выпрессовываем сайлентблоки, очищаем посадочные поверхности от грязи, наносим небольшой слой консистентной смазки и запрессовываем новые сайлентблоки.

Oстальные сайлентблоки меняются по такой же методике на полностью снятых рычагах. Сборка проводится в обратной последовательности. Мягкой и бесшумной всем подвески и ярких впечатлений от путешествий!

Это интересно: Резистор печки Форд Фокус 2 где находится: излагаем по пунктам

Как производится замена сайлентблоков сзади на Фокус 2?

Нужно понимать, что это далеко не самая простая процедура в процессе ремонта автомобиля. Замена сайлентблоков задней подвески Форд Фокус 2 и на сервисе проводится в течение 2-3 часов, не менее. В гараже без особых навыков можно провести не один день, пытаясь получить желаемый результат. Поэтому без слесарных навыков и хорошего инструмента не стоит разбирать подвеску, так как собрать ее обратно будет довольно сложно.

Хотим сказать, что вы можете посмотреть видео-инструкцию. Если нет времени смотреть видео, читайте инструкцию ниже..

Для выполнения работ вам понадобится набор ключей и головок, отвертки, молотки, пассатижи, съемники и детали для перепрессовки сайлентблоков. Также нужен стандартный гаражный инструмент. Детали для перепрессовки можно купить, арендовать или заказать слесарям по готовым чертежам (в интернете их тысячи).

Процедура замены выглядит следующим образом:

Поднимите автомобиль на подъемник или установит на яму, чтобы получить доступ к деталям, которые нужно менять.
Зафиксируйте авто упорами под передние колеса, чтобы обезопасить место вашей работы.
Изучите визуально конструкцию рычажной подвески Фокуса, найдите все места креплений рычагов. Проще будет демонтировать детали, заменить сайлентблоки, а затем установить их на место.
Начинайте работу с одной стороны. Открутите болт сайлентблока или срежьте его болгаркой (именно к этому методу приходится прибегнуть чаще всего из-за закисания болтов).
Открутите другие крепления рычага и воспользуйтесь удобным рабочим столом с тисками для выпрессовывания старого сайлентблока. Для этого нужно использовать специальную пластину или кусок подходящей по размерам трубки.
Далее запрессуйте новый сайлентблок

Обратите внимание, чтобы запрессовка была тугой. Если между посадочным местом и деталью будет люфт или слишком много свободного пространства, придется заменить рычаги.
Выполните эту процедуру для всех сайлентблоков системы задней подвески, даже если они выглядят нормально и не показывают признаков износа.

Проблем в процессе может возникнуть довольно много. К примеру, слабая затяжка болтов вызывает трудности с сохранением сайлентблоков в нормальной форме. Иногда не затягивают болты стоек, отчего в салоне начинают раздаваться ужасные стуки. Нужно быть внимательным и при выборе сайлентблоков, иначе можно купить некачественные детали. Покупайте оригинальные изделия или отдайте предпочтения Ruville, Lemforder и другим известным европейским производителям.

Замена нижнего переднего рычага Фокус

Как и в случае описанном выше нам нужно будет снять пружину, снять колесо и подставить под нижний рычаг регулируемый упор или гидравлический домкрат в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах». Естественно все это делаем на яме или эстакаде.

Затем ключом или головкой «на 15» отворачиваем болт крепления рычага к продольному рычагу и вынимаем болт. Аналогично отворачиваем болт крепления рычага к подрамнику и вынимаем болт. Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг. Фотографии для наглядности прилагаются далее.

Устанавливаем новый рычаг в обратной последовательности. При этом стоит учитывать один важный момент надпись «FRONT» на рычаге должна быть направлена в сторону передней части автомобиля.

Замена заднего амортизатора Ford Focus 2

Если в районе штока заднего амортизатора появились масляные пятна, а по кочкам автомобиль стал проезжать с раскачиванием задней части кузова, амортизатор вышел из строя, и его необходимо поменять. Работу выполняем следующим образом:

• для удобства снимаем заднее колесо;
• под заднюю подвеску подкладываем упор (например, старый ненужный колесный диск), и машину немного опускаем на домкрате – необходимо сделать так, чтобы пружина несколько подвески сжалась;
• это делается для того, чтобы при снятии амортизатора пружина не распрямилась без нагрузки и не выстрелила вверх;
• откручиваем нижний болт, который держит амортизатор, для этого потребуется вороток с головкой на 15;
• от кузова (внутри колесной арки) отворачиваем два болта крепления опоры амортизатора к кузову, здесь потребуется торцевой ключ на 10 или головка с удлинителем и воротком;
• демонтируем деталь, подлежащую замене, устанавливаем на место новый амортизатор, производим сборку.

Замена заднего амортизатора Форд Фокус 2

Если в районе штока заднего амортизатора появились масляные пятна, а по кочкам автомобиль стал проезжать с раскачиванием задней части кузова, амортизатор вышел из строя, и его необходимо поменять. Работу выполняем следующим образом:

• для удобства снимаем заднее колесо;
• под заднюю подвеску подкладываем упор (например, старый ненужный колесный диск), и машину немного опускаем на домкрате – необходимо сделать так, чтобы пружина несколько подвески сжалась;
• это делается для того, чтобы при снятии амортизатора пружина не распрямилась без нагрузки и не выстрелила вверх;
• откручиваем нижний болт, который держит амортизатор, для этого потребуется вороток с головкой на 15;
• от кузова (внутри колесной арки) отворачиваем два болта крепления опоры амортизатора к кузову, здесь потребуется торцевой ключ на 10 или головка с удлинителем и воротком;
• демонтируем деталь, подлежащую замене, устанавливаем на место новый амортизатор, производим сборку.

Наш сервис производит ремонт задней подвески квалифицированными специалистами прошедшими обучение в компании Ford Sollers.

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

• откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;
• затем этими же ключами отворачиваем верхнюю гайку, которая удерживает стойку на поперечном рычаге;
• раскрутив крепления, снимаем старую деталь, устанавливаем новую, на этом можно считать работу законченной.

Все было просто, но не всегда старая стойка нормально отворачивается. Резьба на шаровом пальце забивается грязью, и при попытке открутить гайку шестигранный ключ проворачивает в теле пальца. Прежде чем начать раскручивать соединение, необходимо:

• очистить резьбу на стойке стабилизатора от грязи;
• побрызгать на нее WD40;
• подождать 15-20 минут, чтобы остатки грязи «отъелись».

Только после этого следует приступать к откручиванию гаек. Если все же шаровой палец прокручивает в теле, и гайка крутится вместе с ним, придется применить маленькую болгарку – срезать изношенную стойку стабилизатора.

В данном случае рассмотрена замена Г-образных стоек стабилизатора, но на Ford Focus-2 также могут устанавливаться стабилизаторные стойки так называемого «прямого» типа.

Эти детали меняются еще проще, здесь уже осложнений практически никаких не возникает.

Ремонт подвески Форд Фокус 3-го поколения

Несмотря на то, что большинство автомобилей 3-го поколения ещё не прошло отметку в 100 000 км, у специалистов, занимающихся обслуживанием автомобилей американской марки, уже есть наработки в плане ремонта передней и задней подвески. Конструкция подвески во многом совпадает с автомобилями предыдущего поколения. А поскольку у мастеров есть опыт ремонта задней и передней подвески Ford Focus 2, то и с обслуживанием машин 3-го поколения у опытных мастеров не возникает сложностей. Автомобили в кузове универсал имеют такую же конструкцию подвески, что и автомобили в кузове седан или хэтчбэк – разница лишь в способе крепления.

Контроль состояния подвески

Что касается долговечности, то сайлент-блоки проходят, как правило, от 80000 до 110000 км пробега, стойки стабилизатора – около 150000 км, а амортизаторы – 130000 км. Следует отметить, что во многом долговечность зависит от качества дорог, по которым ездит автомобиль, а также от аккуратности конкретного водителя. Дороговизна ремонта обусловлена тем, что замена незначительной детали может потребовать разборки всей подвески Ford Focus.

Для того чтобы максимально продлить срок службы задней подвески на Ford Focus, необходимо периодически проверять ее состояние. Периодичность такого контроля должна составлять приблизительно каждые 20000 км пробега, либо же в случае получения каких-то ударов на ямах и т. д.

Проверку нужно проводить в таком порядке:

• Раскручиваем колесо и наблюдаем за его поведением – оно должно крутиться легко и без лишних звуков.
• Надавливаем на колесо сверху и снизу в разные стороны – люфтов или стуков возникать не должно. Если же люфт наблюдается, необходимо нажать тормоз и выполнить проверку еще раз. При исчезновении проблемы, неисправность может быть в подшипнике. В противном случае, нужно искать дальше.
• Берем отвертку и аккуратно вставляем ее между поворотным кулаком и рычагом – если есть люфт, то шаровая опора требует замены. При наличии повреждений только чехла шаровой, его также нужно обновить.
• Вставляем отвертку между рычагом и подрамником и если движение проушины осуществляется легко, то сайлент-блок находится в плохом состоянии и требует замены. Резиновая втулка при этом должна быть целой.
• Двигаем шаровые шарниры на стойках и при наличии люфта – меняем стойки стабилизатора. Защитные чехлы не должны иметь никаких повреждений, а если они есть – то заменяем их.
• Проверяем пружины, втулки, подушки и буфер движения амортизатора – они должны быть целые. При наличии утечек масла в амортизаторе, следует его заменить. Что касается телескопической стойки, то о ее неисправности может служить повреждения резинового элемента верхней опоры.

Для удобства необходимо все работы проводить на яме или эстакаде, чтобы иметь свободный доступ ко всем элементам задней подвески Ford Focus, а ремонт доставлял минимум трудностей.

Замена нижнего переднего рычага Фокус

Как и в случае описанном выше нам нужно будет снять пружину, снять колесо и подставить под нижний рычаг регулируемый упор или гидравлический домкрат в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах». Естественно все это делаем на яме или эстакаде.

Затем ключом или головкой «на 15» отворачиваем болт крепления рычага к продольному рычагу и вынимаем болт. Аналогично отворачиваем болт крепления рычага к подрамнику и вынимаем болт. Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг. Фотографии для наглядности прилагаются далее.

Устанавливаем новый рычаг в обратной последовательности. При этом стоит учитывать один важный момент надпись «FRONT» на рычаге должна быть направлена в сторону передней части автомобиля.

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

Опрессовка.

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Размеры проставки.

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).

Типичные недостатки подвески различных моделей

Характерными «болячками» ходовой части наиболее популярных на отечественном авторынке моделей Форд являются следующие неполадки:

Куга:

• ремонт/замена насоса муфты требуется при пробеге 55–60 тысяч км;
• ранний износ ШРУС карданного вала нетрудно определить по характерным клацаньям при подключении задних колес;
• из-за низкого расположения легко повредить на ухабах и выбоинах рычаги;
• при недостаточном количестве смазки начинают стучать скобы суппорта.

Мондео:

• небольшой ресурс опорных подшипников чреват преждевременным износом, который легко заметить по характерным стукам при пересечении неровных участков дороги;
• при интенсивной эксплуатации стойки стабилизаторов приходится менять через каждые 45+/-5 тыс. км;
• в большинстве случаев задних ступиц и амортизаторов хватает только на 50+/-5 тысяч;
• для устранения дефектов системы пассивного подруливания требуется специальное оборудование.

Фокус:

• элементы передней подвески не отличаются большим ресурсом;
• со временем ослабевает прочность крепления скоб стабилизаторов к кузову;
• неравномерная усадка пружин с дисбалансом передних колес;
• нередко стучат рейки из-за люфтов рулевых тяг в горизонтальной плоскости;
• при больших морозах скрипят втулки стабилизаторов.

C-Max:

• подшипникам ступиц и «сухарям» шаровых шарниров крайне противопоказана скоростная езда по бездорожью;
• стойки передних стабилизаторов приходится менять при пробеге 50+/-10 тысяч;
• опорные подшипники не служат более 50+5 тысяч км.

Фьюжн:

• на первых версиях ресурс стоек стабилизаторов не превышал 30–35 тысяч км;
• в местах соединений рулевых валов и реек нередки случаи подтеканий;

Эскорт:

• небольшой ресурс сайлентблоков передних стоек и конических подшипников задней ступицы;
• пробег до ремонта рулевых тяг и наконечников в пределах 40 тысяч;
• низкий просвет чреват деформациями элементов ходовой части.

Фиеста:

• неполадки амортизаторов, подшипников ступиц и наконечников рулевых тяг начинаются после 120 тысяч пробега;
• элементы рулевого управления очень чувствительны к агрессивной манере езды и соблюдению установленных производителем требований по техобслуживанию.

Основные признаки неисправности задней подвески Ford Focus 2 и ремонт

Прежде всего, многие водители недооценивают влияние задней подвески на общую управляемость автомобиля. Как правило, поводом для проведения диагностики и ремонта является наличие стуков, которые снижают уровень комфорта при езде. В то же время, ухудшение управляемости и устойчивости часто игнорируется.

Сразу отметим, такой подход является абсолютно неправильным. Более того, многорычажная подвеска влияет на устойчивость автомобиля намного сильнее, чем простая балка, которая используется на машинах бюджетного сегмента.

В любом случае, первое, важно следить за стоянием задних амортизаторов и пружин. Необходима диагностика и проверка задних стоек в том случае, если появились следующие симптомы:

• стуки сзади при проезде неровностей;
• машина «виляет» и раскачивается на неровностях;
• заметна раскачка при езде на средней и высокой скорости;
• задние колеса «переставляет» в поворотах;
• при активном торможении задняя ось явно не устойчива;

Также, если видны масляные пятна в области штока амортизатора, это является четким индикатором возникших проблем со стойками.  Чтобы поменять амортизаторы задние на Форд Фокус 2, потребуется выполнить следующие основные действия:

• снять заднее колесо;
• под подвеску следует установить упор;
• далее откручивается крепление амортизатора;
• изношенный амортизатор снимается, на его место устанавливается новый;

Обратите внимание, обычно амортизаторы меняют парами на одной оси. Такая замена показана даже в том случае, если одна стойка еще сохраняет работоспособность

Основная причина заключается в том, что попытка установить старый и новый амортизатор на одной оси приведет к тому, что  стойки будут работать не одинаково. В результате ухудшится устойчивость и управляемость.

Если же появились стуки в области задней подвески, при этом амортизаторы в норме, тогда нельзя исключать износ стоек стабилизатора. Данный элемент подвержен нагрузкам и может быстро выйти из строя при езде по плохим дорогам.

При этом поменять стойки стаба на Фокус 2 не сложно и можно выполнить операцию своими руками в условиях обычного гаража. Машину нужно загнать на яму, открутить крепление стойки к поперечному рычагу.

После этого можно снять старую стойку и поставить новую. Единственное, нужно учитывать, что на шаровом пальце резьба подвержена активному загрязнению, то есть грязь нужно обязательно очистить. Добавим, что на Ford Focus 2 в устройстве подвески есть как Г-образные стойки, так и прямые. Так вот, прямую стойку заменить еще проще.

В целом, если задняя подвеска прошла больше 100 тыс. км, нужно быть готовым к замене целого ряда элементов (задний рычаг Форд Фокус 2, сайлентблок Форд Фокус 2 заднего рычага, стойка стабилизатора, сайлентблок задней тяги, болт с эксцентриком и т.д.).  Если к этому добавить и задние стойки, стоимость ремонта получается достаточно высокой (при условии использования исключительно оригинальных деталей).

При этом следует отметить, что некоторые детали подвески подходят от Mazda, а также в каталогах представлен достаточно большой список доступных аналоговых запчастей разных производителей и качества  для ремонта задней подвески Форд Фокус.

Еще добавим, что после любых работ с задней подвеской, а также в том случае, если замечен неравномерный износ задних покрышек или есть нарекания на устойчивость, следует уделить внимание углам установки задних колес.  Углы схождения задних колес регулируются болтами крепления нижних задних рычагов к подрамнику. Это и есть так называемые регулировочные болты

Регулировочный болт получил эксцентриковую головку, а также шайбу. Если вращать болт с шайбой, изменится положение в отверстии подрамника. Если сместить болт к  продольной оси, тогда вылет нижнего заднего рычага станет меньше. Это приведет к тому, что угол схождения колеса уменьшается. Если же сместить болт от оси, тогда угол будет увеличен.

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

Опрессовка.

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Размеры проставки.

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).

Замена сайлентблоков задних рычагов Форд Фокус 2

Устанавливаем автомобиль на смотровую яму или эстакаду, устанавливаем противооткатные башмаки под передние колеса и срываем гайки крепления заднего колеса. Поддомкрачиваем заднюю часть машины и снимаем колесо.

1. Тщательно очищаем от грязи все элементы подвески, резьбовые соединения обрабатываем проникающей смазкой, ждём несколько минут, чтобы смазка пропиталась.

   Смазываем всё что видим.

2. Снимаем пружину, сжав её стяжками.

   Пружина снята!

3. Откручиваем гайку крепления стабилизаторной стойки.

   Стабилизатор снят.

4. Упираем гидродомкрат или подставку в нижний задний рычаг в том месте, где он сочленён с подпружиненным рычагом, тем самым нагрузив элементы подвески.
5. Помечаем положение шайбы, которая корректирует углы развала колёс. Для этого можно использовать кернер, однако установка правильного развала-схождения будет все равно необходима, мы установим приблизительные углы.

6. Откручиваем накидным ключом на 15 болт шарнира сочленения продольного и нижнего заднего рычага, затем болт вынимаем из отверстия.

   Схема демонтажа.

7. Чтобы добраться до регулировочного болта на подрамнике, нужно сдвинуть с места адсорбер. Отжимаем защёлку и отводим адсорбер максимально в сторону, после чего можно вынимать болт.
8. Откручиваем помеченную гайку регулировки развала-схождения накидным ключом на 18, при этом придерживаем головку болта ключом на 19.

9. Вынимаем регулировочный болт, нижний задний рычаг должен остаться у нас в руках.

   Готовимся к перепрессовке.

10. С помощью проставок и пресса или специального съёмника с захватами выпрессовываем сайлентблоки, очищаем посадочные поверхности от грязи, наносим небольшой слой консистентной смазки и запрессовываем новые сайлентблоки.

Oстальные сайлентблоки меняются по такой же методике на полностью снятых рычагах. Сборка проводится в обратной последовательности. Мягкой и бесшумной всем подвески и ярких впечатлений от путешествий!

Это интересно: Замена задних амортизаторов Форд Фокус 2 хэтчбек: разъясняем по полочкам

Схема задней подвески авто Форд Фокус 2

Задняя подвеска Форд Focus-2 – независимого типа, с поперечиной посередине, с четырьмя рычагами у каждого заднего колеса (всего рычагов – 8). Ходовая часть состоит из следующих элементов:

Сейчас читают

• поперечины;
• рычагов – заднего нижнего, верхнего, переднего нижнего, продольного;
• пружин;
• амортизаторов;
• буферов сжатия.

Все элементы, кроме поперечной балки, парные, также на задней оси устанавливается стабилизатор поперечной устойчивости со стойками и втулками.

Автомобиль Ford Focus-2 выпускался в двух модификациях кузова – в дорестайлиноговой версии (2005-2008 г. в.) и в рестайлинговом варианте (2008-2011 г. в.). После модернизации в машине произошли некоторые изменения, но задней подвески рестайлинг не коснулся – она осталась прежней.

Замена задней стойки стабилизатора

Если в районе задней подвески появился стук, вполне вероятно, что износились стойки стабилизатора. Меняются детали достаточно просто, если при съеме не будет никаких осложнений, заменить стабилизаторную стойку можно за полчаса или даже быстрее.

Замену удобно производить на яме или подъемнике, для выполнения операции колесо снимать не потребуется. Работу выполняем в следующем порядке:

• откручиваем гайку, которой стойка крепится к поперечному рычагу подвески, для этого потребуется накидной ключ на 15. Чтобы стойка при откручивании гайки не провернулась по оси, удерживаем ее шестигранником;
• затем этими же ключами отворачиваем верхнюю гайку, которая удерживает стойку на поперечном рычаге;
• раскрутив крепления, снимаем старую деталь, устанавливаем новую, на этом можно считать работу законченной.

Все было просто, но не всегда старая стойка нормально отворачивается. Резьба на шаровом пальце забивается грязью, и при попытке открутить гайку шестигранный ключ проворачивает в теле пальца. Прежде чем начать раскручивать соединение, необходимо:

• очистить резьбу на стойке стабилизатора от грязи;
• побрызгать на нее WD40;
• подождать 15-20 минут, чтобы остатки грязи «отъелись».

Только после этого следует приступать к откручиванию гаек. Если все же шаровой палец прокручивает в теле, и гайка крутится вместе с ним, придется применить маленькую болгарку – срезать изношенную стойку стабилизатора.

В данном случае рассмотрена замена Г-образных стоек стабилизатора, но на Ford Focus-2 также могут устанавливаться стабилизаторные стойки так называемого «прямого» типа.

Эти детали меняются еще проще, здесь уже осложнений практически никаких не возникает.

Как произвести диагностику подвески Ford Focus 2

Если в подвеске Focus 2 появляется стук, вовсе не обязательно, он возникает из-за неисправных рычагов. В ходовой части автомобиля могут стучать:

• амортизаторы;
• рулевые тяги и наконечники;
• опорные подшипники передних стоек;
• втулки и стойки стабилизатора.

Диагностику ходовой части авто обычно начинают с амортизаторов. Всем автолюбителям хорошо известно, что основная функция амортизаторов – гашение вертикальных колебаний. Если амортизаторные стойки неисправны, машина при движении по неровной дороге и на поворотах будет сильно раскачиваться вверх и вниз.

Точно также проверяем и другую сторону, и еще нужно знать, что амортизаторы по ходу движения авто могут стучать – хорошо слышен стук на неровной дороге.

ПОДРОБНОСТИ: Как на Шевроле Круз поменять задние тормозные колодки: видео

Проверить исправность амортизаторной стойки можно еще другим способом – двумя руками взяться за колесо в верхней его части, и покачать движениями на себя и от себя. Если при этом ощущается люфт, возможно, неисправен амортизатор, но здесь могут быть и другие причины дефекта в подвеске.

Чтобы проверить люфт в рулевых тягах, необходимо руками качать колесо влево и вправо, для проверки колесо следует вывесить на домкрате или автоподъемнике. Затем нужно подергать рукой за рулевой наконечник и тягу – детали с люфтом нуждаются в замене.

Люфт при покачивании колеса вверх-вниз также может свидетельствовать о том, что неисправен подшипник ступицы. Проверяется подшипник также вывешиванием колеса, но при этом колесо еще нужно покрутить одной рукой, другой рукой взявшись за пружину (чтобы она не создавала лишних колебаний). Повышенный шум при раскручивании колеса свидетельствует о том, что подшипники гудит и неисправен.

Ремонт задней подвески Форд Фокус 2

Если на автомобиле не гонять на большой скорости по плохим дорогам, более или менее серьезного ремонта ходовая часть потребует на пробеге около 100 тыс. км, не раньше. Как правило, первыми выходят из строя продольные рычаги, в них изнашивается сайлент-блоки. Это выражается стуками задней подвески и неустойчивым поведением автомобиля в поворотах на большой скорости. Достигается такой эффект, когда задняя часть автомобиля «обгоняет» переднюю. Рычаг полностью можно не менять, обойтись перепрессовкой сайлент-блоков, но для того чтобы произвести такой ремонт, необходимо разбирать чуть ли не всю подвеску.

Поэтому целесообразно при ремонте продольных рычагов, произвести замену остальных рычагов, развальных болтов, стоек стабилизатора и болтов крепления на новые:

Болты крепления рычагов нуждаются в замене, потому что они закисают в сайлент-блоках рычагов и их невозможно открутить, соответственно, использовать повторно. Такие болты меняют на новые, а старые срезают с помощью болгарки. После такой замены задней подвески (рычагами) она не будет вас беспокоить 6-7 лет.

Возможен еще один вариант ремонта задней подвески: сайлент-блоками. То есть рычаги остаются старые и на них производится перепрессовка новых сайлент-блоков. Это удешевляет ремонт, но серьезно проигрывает в надежности и сроках эксплуатации задней подвески автомобиля до следующего ремонта. Как пример, возможность, «выскакивания» сайлент-блока из посадочного места рычага.

После замена сайлент-блоков и рычагов требуется проверка и регулировка углов установки колес.

Замена сайлентблоков

Передний сайлентблок заменить несложно, имея приспособление для выпрессовки-запрессовки.

Им производится сначала выпрессовка старого элемента, а затем на его место запрессовывается новый.

Внутри сайлентблока рычага передней подвески размещены две металлические втулки и внутренняя обойма, которой он одевается на рычаг.

Все пространство внутри внешнего корпуса заполнено резиной.

Перед снятием на рычаге лучше сделать пометки, как на нем располагался сайлентблок, а также как относительно рычага располагались проушины, глубина его посадки. В дальнейшем это поможет правильно произвести установку.

Это очень важно, поскольку, установив новый резинотехнический элемент, снять его без разрушения конструкции уже не удастся. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника

Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника.

При сильном износе резина внутри уже расслоена и корпус должен сняться.

После снятия на рычаге остаются две втулки и внутренняя обойма, причем все это залито резиной.

Если же стянуть корпус съемником не удалось, его можно разрезать «болгаркой».

Далее втулки ножом очищаются от остатков резины, и они сбиваются молотком с зубилом.

Их можно также и разрезать болгаркой.

После удаления втулок, остается только очистить внутреннюю обойму от резины и разрезать ее шлифмашинкой, поскольку она посажена очень плотно, и стянуть ее съемником не удастся.

Далее оставшееся внутренняя обойма сбивается с помощью зубила и молотка.

На этом операции по снятию изношенного сайлентблока завершены, можно приступать к установке нового элемента.

Запрессовка.

Перед установкой нового сайлентблока его посадочное место нужно зачистить наждачкой.

Для облегчения посадки можно рычаг подвергнуть воздействию низких температур, то есть попросту заморозить. Для этого можно воспользоваться сухим льдом. Правда достать его не так просто.

Это приведет кратковременному изменению структуры металла, посадочное место немного «сожмется».

Новый сайлентблок устанавливают на край посадочного места, так чтобы все сделанные ранее метки положения проушин совпали.

Насаживают новый элемент при помощи молотка и проставки из металлической трубки.

Важно, чтобы трубка была равной по диаметру внутренней обоймы. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром

Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром.

Ударные нагрузки должны осуществляться только по обойме, и ни в коем случае – по резиновой составляющей сайлентблока или втулкам.

Производя установку нового элемента нужно следить за глубиной его посадки на рычаг.

После замены сайлентблоков, все ставиться на место, перед установкой все его крепежные элементы нужно обработать фиксаторами резьбы.

Произведя замену сайлентблоков с одной стороны, следует выполнить те же операции и с другой, поскольку замена данных элементов производиться попарно, сразу с обеих сторон автомобиля.

Надеемся, что мы вам помогли. Удачи.
