Замена задних тормозных колодок дэу нексия

Принцип работы системы и рабочий механизм

Схема тормозной системы Дэу Нексия – весьма своеобразна. По этой причине ее лучше разделить на рабочий механизм и привод, при этом разбираться с каждым из элементов надо отдельно.

Система тормозов модели Нексия оснащена одновременно и барабанными, и дисковыми тормозами. Сделано это с целью полной либо частичной блокировки вращательных движений колес машины.

Передний мост модели оснащен дисковой системой, а на заднем смонтирована система с барабанами.

Тормозная система с дисковым типом состоит из суппорта, колодок и непосредственно тормозного диска. Суппорт в этой конструкции закреплен над вращающимся диском при помощи кронштейна. Суппорт обладает небольшими пазиками, предназначенными для рабочих приводных цилиндров. Кроме этого, в суппорте находятся колодки, очень плотно прижатые к корпусу при помощи пружин. У каждой из таких колодок есть специальные фрикционные накладки, которые изготавливаются из материала, способного выдерживать высокую температуру трения.

К ступице тормозной диск прикручивается при помощи болтов. Делается это таким образом, чтобы он мог совершать вращение одновременно с колесами. Во время торможении диск сильно подвергается нагреву. Для решения этой проблемы на машины устанавливаются специальные диски с вентиляцией, по поверхности которых проделаны дырочки.

Самые дорогие версии модели могут оснащаться дисками, которые изготавливаются с использованием керамики и имеют большую восприимчивость к процессу трения. Также они позволяют уменьшить до минимального значения тормозной путь машины.

Принцип работы барабанного механизма идентичен дисковому. Однако конструктивные особенности такой конструкции заметны невооруженным глазом. В данном случае рабочие приводные цилиндры, совместно с механизмом колодок располагаются в барабанном корпусе. Сам барабан очень похож на плоскую тарелку , имеющую большой размер краев. Эта деталь устанавливается на ступицу и вращается единовременно с ней.

Внутри находятся колодки, с помощью пружины поддерживаемые в изначальном положении. В этом же месте установлены и рабочие цилиндры. Отличие колодок барабанной системы от таких же деталей дисковой системы заключается в более широком плоскостном сечении первого варианта.

Дисковая система торможения

Тормозной диск, колодки и суппорт – вместе составляют дисковую систему. Над вращающимся диском закреплен передний суппорт, имеющий и специальные пазы для сцепления с рабочими цилиндрами привода. Колодки при помощи пружин плотно прижаты к его корпусу. Играя роль «гидравлических тисков», он обеспечивает безопасность всех участников движения: и пассажиров автомобиля и пешеходов, являясь основным элементом системы торможения.

Далеко не каждый автолюбитель разбирается в принципе работы тормоза с точки зрения физики

Но каждому важно обеспечить их бесперебойную работу. Для этого надо вовремя выявить неисправность и осуществить ремонт

На Daewoo Nexia иногда приходится менять штатные передние суппорта. Причин может быть несколько: изнашивается внешняя колодка, уплотнители цилиндра пропускают масло, направляющие ржавеют от избытка влаги и грязи. Поэтому при неисправности одного из элементов будет разумно заменить и остальные, приобретя ремкомплект тормозной системы. Для данной модели Daewoo отлично подойдет комплект, предназначенный для ремонта Lanos. В сборе такого ремкомплекта имеются направляющие пальцы, уплотнители, скобы.

Преимущества смены очевидны:

1. Увеличится пробег тормозных колодок (вместо 15 000км – 50 000)
2. Возрастает эффективность торможения на 30%

Дисковая тормозная система Daewoo Nexia

Принцип работы стояночной тормозной системы

Рассматривать каждую из них необходимо по отдельности. Стояночная тормозная система несет ответственность за неподвижность машины во время длительной стоянки на одном месте. Среди автолюбителей эта система называется ручным или стояночным тормозом. Именно ручник представляет собой еще и аварийным вариантом торможения машины в случае неисправности в рабочей системе тормозов. Достичь неподвижности автомобиля с помощью стояночного тормоза получается благодаря штатным механизмам, которые устанавливаются на заднюю ось модели.

В тот момент, когда водитель поднимает стояночный рычаг, происходит натяжение специального тросика, который выполняет фиксацию задних колес в заданном положении. Наличие в конструкции специального храповика не позволяет ручнику опуститься в исходное положение.

Рабочая система включается в действие после нажатия водителем педали. Такие тормоза призваны обеспечить планомерное уменьшение скорости. Применять стояночную систему для этих невозможно. Но ручник может стать незаменимым помощником, когда возникает необходимость тронуться с места, находясь под уклоном.

Общие правила ремонта тормозной системы различных марок автомобилей описаны . Что собой представляет тормозная система ВАЗ-2109 и какие неисправности чаще всего в ней можно встретить смотрите .

Прокачка тормозов на Нексии – последовательность действий

Работы по прокачке тормозов лучше всего производить на эстакаде или смотровой яме, но реально и прокачать тормоза с помощью домкрата. Так будет дольше, но если нет другого выхода, а прокачать тормоза необходимо – то это не худший вариант.

1. Снимите первое колесо для удобства (в принципе можно не снимать, если удобно), прокачивать необходимо по схеме Заднее Правое – Переднее Левое; Заднее Левое – Переднее Правое; Прокачка по диагонали необходима из за особенности тормозной системы. Такая же схема прокачки как на жигулях и автомобилей ваз.

2. Далее снимите защитный колпачек от штуцера на тормозном цилиндре и если есть возможность, наденьте прозрачный шланг ( подойдет от капельницы) и вставьте один конец трубки в банку с тормозной жидкостью.. Эта процедура поможет вам увидеть количество воздуха в системе и сократит потери тормозухи при вытекании.

Инструкция по замене задних тормозных колодок на Дэу Нексия.

При замене задних тормозных колодок необходимо проверить состояние и степень износа тормозного барабана. Первоначально снимаем колесо с машины, затем тормозной барабан.

	Длинногубцами отсоединяем пружину автоматического регулировочного устройства от тормозной колодки
	Снимаем пружину
	Придерживая опорную стойку с обратной стороны, длинногубцами надавливаем на чашку и поворачиваем ее на 90 градусов.  Снимаем чашку и пружину опорной стойки, затем извлекаем опорную стойку. Аналогичную операцию проводим и со второй колодкой
	Придерживая колодки, длинногубцами отсоединяем верхнюю стяжную пружину от передней тормозной колодки (не которая находится на переднем колесе, а которая находится на заднем колесе ближе к передней части автомобиля)
	Разводим колодки в стороны, выводим рычаг задней колодки из зацепления с тросиком стояночного тормоза. Снимаем колодки со щита тормозного механизма
	Внимательно осматриваем детали тормозного механизма, все поврежденные детали необходимо заменить! Завод-изготовитель рекомендует устанавливать новые распорные планки, пружины
	Наносим на места контакта тормозных колодок со щитом тормозного механизма специальную высокотемпературную смазку
	Подсоединяем рычаг задней колодки к тросу стояночного тормоза
	Устанавливаем опорную стойку, длинногубцами надавливаем на чашку и поворачиваем ее на 90 градусов

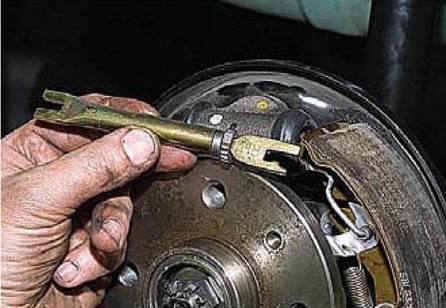

	Устанавливаем распорную планку автоматического регулировочного устройства. Совмещаем вилку с пазом на рычаге задней колодки. Распорные планки левого (LH) и правого (RH) тормозных механизмов не взаимозаменяемы. Перед установкой распорной планки с автоматическим регулировочным устройством предварительно очищаем и смазываем высокотемпературной смазкой резьбовую часть, после чего заворачиваем стержень, чтобы планка имела минимальную длину
	Устанавливаем переднюю тормозную колодку, в сборе с кронштейном верхней стяжной пружины и собачкой автоматического регулировочного устройства. Совмещаем вилку распорной планки с пазом на рычаге передней колодки.  Устанавливаем опорную стойку передней колодки, длинногубцами надавливаем на чашку и поворачиваем ее на 90 градусов
	Разводим в стороны нижние края тормозных колодок, выводя их из зацепления со стопорной планкой тормозного щита, и вытягиваем их немного на себя
	Цепляем один конец стяжной пружины за заднюю тормозную колодку
	С помощью отвертки зацепляем второй конец стяжной пружины за переднюю тормозную колодку. Заводим нижний край передней колодки за стопорную планку тормозного щита
	Зацепляем верхнюю стяжную пружину за заднюю тормозную колодку
	С помощью отвертки зацепляем второй конец стяжной пружины за кронштейн передней тормозной колодки
	Зацепляем пружину за отверстие собачки автоматического регулировочного устройства
	С помощью отвертки зацепляем второй конец пружины собачки за отверстие передней тормозной колодки. Устанавливаем на место барабан, ставим колесо

Замена тормозных колодок Daewoo Nexia инструкция с фото

Замена тормозных колодок Дэу Нексия при нормальной эксплуатации требуется раз в 60 тысяч километров. При пробеге в 120 тысяч километров желательно сменить тормозные диски, которые после этого пробега быстро теряют свою эффективность. Передние тормозные колодки Daewoo Nexia меняются при толщине накладки менее 1.5 мм. Если при торможении появился скрип, то лучше с этим не затягивать. Тем более что процесс замены передних колодок весьма прост и не вызывает проблем.

Спереди на Daewoo Nexia стоят дисковые вентилируемые тормоза. Замену колодок естественно необходимо проводить комплектом на обоих колесах. Иначе из-за неравномерного износа при нажатии на тормоз автомоиль может уводить в сторону. Механизм тормозов довольно просто. Это так называемая плавающая скоба с одним поршнем.

Для начала вывешиваем переднее колесо и мощной отверткой или монтажной лопаткой питаемся немного вдавить поршень в цилиндр суппорта, это существенно поможет в дальнейшем. Смотрим фото далее.

Далее берем ключ на 13 и откручиваем нижний направляющий палец.

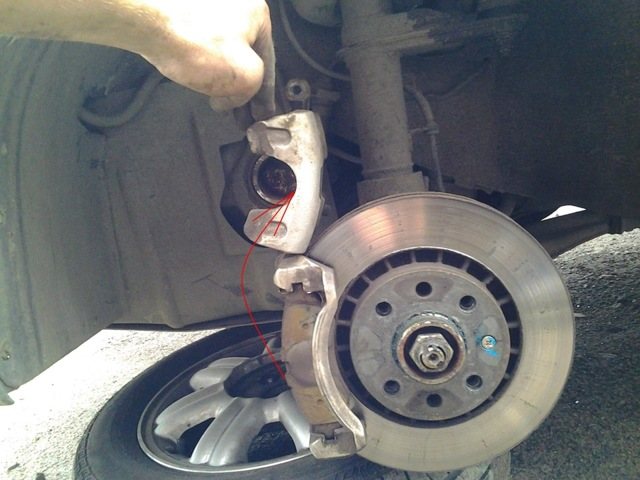

После того как палец откручен можно приподнимать суппорт проворачивая его на верхнем пальце.

Вынимаем старые колодки Дэу Нексия

Вставляем новые, но обращаем внимание, что внутренняя и внешняя колодка чуть чуть различаются. На внутренней колодке стоит специальная усиленная пластина, именно на неё должен упираться тормозной поршень имейте это ввиду

Теперь необходимо вдавить тормозной поршень окончательно в цилиндр, для чего можно воспользоваться раздвижными пассатижами. Далее опускаем суппорт прикручиваем нижний направляющий палец на место.

После замены второй пары колодок на Daewoo Nexia в обязательно порядке несколько раз жмем на педаль тормоза, что бы поршень плотно прижал колодки к диску. Теперь можно проверить уровень тормозной жидкости в расширительном бачке. Если уровень выше нормы, то грушей откачиваем лишнее, если ниже, тогда подливаем.

Демонтаж старых колодок

А теперь подробнее о том, как своими руками заменить задние тормозные колодки. Начать нужно с разборки всего механизма:

1. Щипцами необходимо отсоединить пружину, которая установлена на автоматическом регулировочном устройстве. После этого полностью снимите пружину.
2. Аккуратно придерживаете стойку и надавливаете на чашку, чтобы провернуть ее на 90 градусов. После этого демонтируете пружину с опорной стойки и чашку.
3. Снимите опорную стойку.
4. Повторите операции со второй колодкой.
5. Придержите колодки и отсоедините пружины, которые стягивают их вверху. Сначала отсоединяете пружину от той колодки, которая находится ближе к передней части машины.
6. Разведите в стороны колодки и выведите из зацепления с тросом ручника их рычаги.

Обязательно проверьте состояние всех пружин. На них не должно быть дефектов. Если имеется выработка или иные повреждения, замените эти элементы. Рекомендуется при сборке устанавливать новые пружины и распорные планки.

Инструменты необходимые для замены задних колодок на Дэу Нексия n150

• Противооткатные упоры;
• Два домкрата;
• Набор накидных ключей и головок к ним;
• Плоскогубцы (при наличии рекомендуется использовать длинногубцы);
• Молоток с бойком из мягкой стали;
• Отвертки; WD-40;
• Силиконовая смазка, устойчивая к высоким температурам.

Алгоритм демонтажа

Для удобства используйте смотровую яму или загоните автомобиль на подъёмник.
На передние колёса установите противооткатные упоры.
Нанесите на шток смазку и ослабьте гайку натяжения троса ручника. Это делается двумя способами: с помощью головки с удлинителем или снимая теплозащитный щиток.
С помощью домкрата поднимите автомобиль с обеих сторон, чтобы задняя часть не касалась земли.
Снимите колесо, открутив болты крепления.
Отсоедините ступичный колпачок и открутите гайки.
Открутите винт с потайной головкой и снимите барабан

Если снять не выходит, аккуратно сбейте барабан молотком.
Важно! Перед разборкой механизма запомните расположение всех деталей!
Отсоедините пружину с регулировочного устройства и с опорной стойки, для этого проверните чашку на 90 градусов, придерживая удерживающую стойку.
Снимите и очистите опорную стойку.
Точно так же разберите механизм со второй стороны.
Отсоедините стяжную пружину сверху. Сначала от передней колодки, потом от задней.
Разведите колодки сверху и отцепите их от троса ручника.
Достаньте их и осмотрите состояние.
Очистите щит от грязи и коррозии, нанесите смазку.

Алгоритм сборки

Важно! Замените пружины на новые, если есть такая возможность. Если на пружинах наблюдаются дефекты, то ставить их назад небезопасно

Алгоритм сборки напоминает алгоритм демонтажа в обратной последовательности.

1. Новую колодку начните подсоединять сзади к тросу ручника.
2. Закрепите её стяжной пружиной.
3. Верните на место очищенную опорную стойку и её пружину, для установки стойки нужно вновь повернуть чашу на 90 градусов.
4. Присоедините переднюю колодку.
5. Закрепите её удерживающей стойкой и пружиной с механизмом автоматической подводки.
6. Проверьте правильность сборки.
7. Смажьте ступицу и замените смазку в подшипнике.
8. Установите барабаны и колеса.
9. Несколько раз надавите на педаль тормоза, чтобы детали механизма встали на нужные позиции.
10. Отрегулируйте ручник.

Внимание! Не забывайте смазывать подвижные элементы, требующие смазки, такие как ступица или подшипники. Смазка должна быть устойчивой к высоким температурам

Тщательно проверьте износ барабанов. Если установить новые детали в изношенные барабаны, то их срок эксплуатации заметно сократится.

Снимите бортик выработки, если ставите старые барабаны. А если выработка поверхности больше 20 сантиметров, нужно заменять и тормозные барабаны.

Периодичность замены

Никто точно не скажет, через какой период стоит заменять тормозные колодки, так как это зависит от большого количества условий:

• Качество накладки;
• Состояние тормозного барабана и цилиндра;
• Исправность раздвижного механизма;
• Условия эксплуатации автомобиля;
• Манера вождения автомобилиста.

Внимание! Если на барабане имеются сильные повреждения, колодки быстро выйдут из строя. Тормозные колодки могут прослужить 5-100 тысяч километров пробега

Срок службы зависит от приведенных выше факторов и везения. Поэтому за их исправностью нужно пристально следить. Определить выходящие из строя колодки можно по звуку из тормозного барабана, а также по интенсивности торможения

Тормозные колодки могут прослужить 5-100 тысяч километров пробега. Срок службы зависит от приведенных выше факторов и везения. Поэтому за их исправностью нужно пристально следить. Определить выходящие из строя колодки можно по звуку из тормозного барабана, а также по интенсивности торможения.

Выбор колодок

На данный момент проблем с выбором и покупкой колодок нет, так как подходящие для Daewoo Nexia колодки стоят на большом количестве автомобилей: Daewoo Lanos, Espero, Nubira, а также на некоторых бюджетных моделях Chevrolet, которые являются потомками Opel Kadett.

Плюсом барабанных тормозов является их стоимость и простота в обслуживании.

Некоторые модели тормозных колодок, отсортированные по убыванию цены:

1. Самые качественные и дорогие – Ferodo FSB-335. Эти колодки немецкого производства популярны в России, хотя продаются не очень хорошо. Цена около 5 тысяч рублей.
2. Еще одна немецкая модель – Zimmermann. Стоят 4 тысячи рублей, что в два раза дороже оригинальных.
3. Заводские колодки Hi-Q SA-055 от корейского производителя. По качество не сильно уступают немецким аналогам, но стоят всего 2 тысячи.
4. Onnuri – тоже корейская модель, но стоит немного дешевле – 1,5 тысячи.
5. Rider – модель от венгерской компании. Самые дешевые в этом списке.

Цены указаны примерные. Они могут различаться в разных регионах страны, а также дорожать/дешеветь со временем.

Во время демонтажа старых тормозов может оказаться, что заменить нужно не только колодки. Не будет лишним купить полный ремонтный комплект, в который входят почти все составляющие тормозного механизма. Стоит он в пределах 500 рублей.

Замена задних тормозных колодок Daewoo Nexia полная инструкция

Замена задних тормозных колодок Дэу Нексия требуется не часто. В среднем задние колодки на Daewoo Nexia могут легко отходить до 120 000 километров. Конечно этот показатель зависит от условий эксплуатации и манеры езды водителя, но в любом случае механизм довольно надежен и долговечен. Задние тормозные механизмы Нексии барабанные с автоматической регулировкой стояночного тормоза.

Для замены тормозных колодок, которые естественно лучше менять комплектом на обоих колесах, вам необходимо будет снять тормозной барабан. Для чего вывешиваем заднюю часть и снимаем колесо. Теперь выкручиваем винт крепления барабана к ступице заднего колеса Дэу Нексии.

Если пробег большой то со снятием тормозного барабана могут возникнуть проблемы. В этом случае необходимо взять молоток и деревянный брусок. Равномерно по всей окружности барабана, через деревянный брусок, наносим аккуратные удары молотком. Обычно это помогает снять барабан Daewoo Nexia довольно быстро.

Очень важно знать, что перед снятием барабан нужно опустить ручник до упора, то есть автомобиль должен быть полностью расторможен. А под передние колеса лучше подложить противооткатные башмаки или что нибудь подходящее

Второй важный момент, ни в коем случае не нажимайте на педаль тормоза при снятых барабанах иначе поршни просто вылетят из тормозных цилиндров, что доставит вам массу проблем.

Итак, начинаем менять колодки, для чего внимательно читаем инструкцию и смотрим фото ниже.

1. Отверткой отсоединяем передний конец верхней стяжной пружины от серьги рычага регулятора.

2. Снимаем пружину

3. Придерживая пассатижами хвостовик опорной стойки задней колодки, нажимаем на шайбу и поворачиваем ее до совмещения прорези шайбы с хвостовиком стойки.

4. Снимаем шайбу, пружину и опорную стойку.

5. Выводим заднюю тормозную колодку из пространства между щитом тормозного механизма и ступицей и отсоединяем наконечник стояночного троса от разжимного рычага колодок.

6. Отсоединив нижнюю стяжную пружину, снимаем заднюю колодку.

7. Снимаем распорную планку в сборе.

8. Снимаем опорную стойку передней колодки.

9. Снимаем переднюю колодку в сборе с элементами механизма автоматической регулировки зазора между колодками и барабаном. Отсоединяем от колодки рычаг регулятора, его пружину и серьгу.

Устанавливаем новые колодки в обратной последовательности

Обратите внимание, что шестерня распорной планки, серьга и рычаг регулятора правого тормозного механизма серебристого цвета, а левого механизма — черного

На переднюю часть распорной планки правого тормозного механизма нанесена маркировка RH, а левого механизма — LH. Фото для наглядности выше.

Перед установкой новых задних колодок Дэу Нексия необходимо уменьшить длину распорной планки, завернув шестерню до конца на резьбовом стержне. Это необходимо для того, чтобы установить тормозной барабан без проблем. После установки тормозного барабана необходимо подвести к нему колодки. Для этого необходимо нажать педаль тормоза 10-15 раз. В барабане послышатся щелчки, поскольку начнет работать механизм автоматической регулировки зазоров. Когда щелчки прекратятся, регулировка закончена.

После всех процедур обязательно загляните под капот, проверьте уровень тормозной жидкости в расширительном бачке и доведите его до нормы.

Полезные советы

Подборка полезных советов по замене задних колодок на Дэу Нексия.

При демонтаже и установке не путать задние и передние накладки заднего тормозного барабана. Запрещается переставлять накладки на другое колесо, возможно возникновение неравномерного торможения.

Нежелательно переставлять б/у колодки — нарушается автоматическая регулировка тормозного механизма и увеличивается свободный ход педали тормоза.

Удалять воздух из контура или всей системы после отсоединения трубопроводов или шлангов тормозного гидропривода.

Процесс замены колодок по пошаговой инструкции займёт не более 30 минут. Следования советам продлит время эксплуатации колодок.

https://youtube.com/watch?v=YgeuWT_upDY

Как заменить передние тормозные колодки Дэу Нексия

Ресурс передних тормозных колодок на Daewoo Nexia зависит прежде всего от самих колодок, а так же от стиля вождения. Чем качественней колодки, тем дольше служить они будут. Так же при плавном ускорении и торможении, колодки будут служить дольше.

Как определить необходимость замены колодок

Передние колодки изнашиваются быстрее чем задние. Поэтому следить за их состоянием и проверять нужно чаще. О том, что рабочая поверхность колодок изношена до предельно допустимого уровня говорят следующие признаки:

• характерный писк при нажатии на педаль тормоза
• уровень тормозной жидкости в расширительном бочке ниже необходимого
• педаль тормоза «уходит» до упора в пол, при этом тормозной путь увеличивается

Если вы обнаружили на своей Дэу Нексии указанные выше признаки, вполне возможно, что передние колодки изношены и требуют проверки и замены.

Какие колодки выбрать

С завода устанавливались оригинальные колодки Daewoo 96281937. Стоимость комплекта на данный момент от 950 руб. Помимо оригинальных колодок, в магазинах можно найти большой выбор аналогов по более доступным ценам.

Колодки аналоги:

• ADR (Россия) ADR290611 цена от 400 руб
• AMD AMDBF171 цена от 550 руб
• Fenox BP43013 цена от 650 руб
• Markon 13200170 от 450 руб
• Pilenga FDP7003 от 450 руб

Перед покупкой тормозных колодок аналогов обязательно уточняйте у продавца, действительно ли покупаемые колодки подойдут для вашего автомобиля.

Инструкция по самостоятельной замене колодок

Ослабляем с помощью балонного ключа колесные гайки и поддомкрачиваем автомобиль.

Откручиваем колесо и видим перед собой суппорт с верхним и нижним болтом крепления

Откручиваем ключом на 14 нижний болт крепления суппорта, а верхний слегка ослабляем.

Поднимаем скобу суппорта вверх и вытаскиваем из посадочного места старые колодки.

Внимательно осматриваем старые колодки — если износ равномерный, приступаем к замене колодок на новые. Если же верх или низ изношен больше, это говорит о том, что суппорт при торможении подклинивает и необходимо смазать направляющие суппорта специальной смазкой.

Устанавливаем новые колодки на место старых, утапливаем поршень в скобе суппорта до полного его углубления. Это необходимо чтобы одеть скобу на новые колодки.

После установки колодок и сборки, перед началом движения несколько раз нажимаем на педаль тормоза для того, чтобы поршень в суппорте занял свое рабочее положение.

Установка новых колодок

По сути, вся процедура установки производится в обратной последовательности. Порядок такой:

1. Нанесите на места, в которых контактируют колодки и щиток механизма, силиконовую смазку.
2. Соедините с тросом ручника рычаг колодки.
3. Установите опорную стойку. Для этого потребуется при помощи щипцов надавить на чашу и повернуть ее на 90 градусов.
4. Установите планку регулировочного механизма. Совместите ее с пазом, который находится на задней колодке.
5. Обязательно на резьбу регулировочного механизма нужно нанести силиконовую смазку.
6. Заверните стержень, планка должна иметь как можно меньшую длину.
7. Установите колодку, кронштейн и верхнюю стяжную пружину. После установки опорной стойки нужно надавить на чашу и провернуть ее на 90 градусов.

После этого нужно установить все пружины на свои места и проверить качество сборки. На этом заканчивается замена задних тормозных колодок на Daewoo. «Нексия» считается великолепной машиной. Кстати, вторая сторона ремонтируется аналогичным образом.

Просмотры:
6

Замена задних тормозных колодок на Дэу Нексия своими руками

Ремонт автомобиля своими руками › Замена тормозных колодок ›

Замена задних тормозных колодок на Дэу Нексия своими руками не требует много времени и умений. Большинство автовладельцев производят замену без СТО. Для проведения процедуры понадобятся плоскогубцы и крестовая отвёртка. При отсутствии опыта обязательно изучить пособие по замене тормозных колодок.

Колодки тормозные задние Sangsin на автомобиль Дэу Нексия.

Устройство задних тормозных колодок

Производители устанавливают на Daewoo Nexia задние тормозные механизмы барабанного типа. Задние колодки взаимодействуют с гидравлическим тормозным цилиндром. Механический регулятор поддерживает зазор на распорной планке.

Стояночный тормоз Дэу Нексия имеет механический привод. Элементы стояночного тормоза:

• рычаг;
• трос в оболочке;
• уравнитель;
• разжимные пружины.

Во время ремонта нужно обратить внимание на элементы стояночного тормоза. В случае их износа произвести замену

Причины замены

Перед началом процедуры замены необходимо произвести диагностику тормозных колодок.

• Заклинивание задних колёс. Означает, что оборвались накладки тормозной колодки.
• Толщина накладки задней тормозной колодки менее 1,5 мм. Это невозможно проверить. Автовладельцы определяют по характерному скрипу метала при торможении.
• Наличие масла или тормозной жидкости на колодках.

При диагностировании одного из пунктов на своём автомобиле требуется замена колодок.

Периодичность замены

Производитель рекомендует производить замену задних колодок через 60 тыс. км пробега. Это среднестатистический показатель. Через сколько км производить замену зависит от стиля езды и торможения.

Инструкция по замене

При замене барабанных колодок меняются все детали ремонтного комплекта.

1. Поставить авто на первую передачу и зафиксировать передние колёса.
2. Опустить «ручник».
3. Снять заднее колесо.
4. Откачать тормозную жидкость из бачка.
5. Снять тормозной барабан.
6. Отсоединить стяжную пружину.
7. Зажать плоскогубцами хвостовик на опорной стойке, нажать на шайбу и повернуть. Вместе с хвостовиком должна сняться опорная стойка и пружина передней накладки.
8. Снять переднюю накладку и регулятор для зазора.
9. Снять стяжную пружину и удалить распорную планку.
10. Отодвинуть заднюю накладку.
11. Снять с троса ручного тормоза разжимной рычаг.
12. Демонтировать пружину для регулировки зазора.
13. Снять серьгу и рычаг регулировки.
14. Прочистить пружину, серьгу и рычаг регулятора. Установить на новые тормозные накладки.
15. На места трения передней и задней накладки тормозного барабана с тормозным щитом нанести тугоплавкую смазку.
16. Намазать резьбу планки смазкой и закрутить гайку.
17. Сжать пассатижами поршни тормозного цилиндра. Произвести установку тормозных накладок.
18. Установить тормозной барабан.
19. Нажимать на тормозную педаль до тех пор, пока не прекратятся щелчки. Происходит регулировка зазора между барабаном и тормозными накладками. Регулятор издаёт щелчки. Зазор считается выставленным в момент прекращения щелчков.
20. Установить колесо.

• В материале тормозных накладок содержатся опасные для человека волокна асбеста.
• Запрещается очищать детали колодок пылеобразующими инструментами (сухая щётка, шлифовка колодок, струя сжатого воздуха).
• Для удаления загрязнений применять только влажную ткань.

Тормозные колодки на втором колесе меняются по аналогии. После замены тормозных колодок нужно отрегулировать систему стояночного тормоза.

Производители рекомендуют также заменять пружины, опорные стойки и распорные планки. Перечисленные детали не продаются в комплекте с колодками. Об их покупке нужно позаботиться отдельно.

Полезные советы

Подборка полезных советов по замене задних колодок на Дэу Нексия.

При демонтаже и установке не путать задние и передние накладки заднего тормозного барабана. Запрещается переставлять накладки на другое колесо, возможно возникновение неравномерного торможения.

Нежелательно переставлять б/у колодки — нарушается автоматическая регулировка тормозного механизма и увеличивается свободный ход педали тормоза.

Удалять воздух из контура или всей системы после отсоединения трубопроводов или шлангов тормозного гидропривода.
