Как поменять подшипник заднего колеса: пошаговая инструкция от мастера

Симптомы неисправности ступицы

Основной симптом неисправности ступицы – это вибрации, отдающие в руль. Это указывает на необходимость ремонта передней ступицы. Её поломка приводит к появлению сильного люфта, из-за чего нормальная езда становится невозможной. Одновременно с этим появляется сильный гул, связанный с вибрацией колеса и неисправностью самой ступицы. Появляющиеся биения отдают в руль. Всё это целый комплекс признаков, указывающих на необходимость осмотра передней ступицы.

Кстати, вибрации и гул усиливаются по мере набора скорости и при вращении рулевого колеса. Также может проявиться снижение устойчивости автомобиля на дороге. Если его «ведёт», то это явный признак неисправности ступицы – пора приступать к ремонту.

Схожие симптомы наблюдаются на задних колёсах. Отсюда доносится гул, появляются вибрации. Колесо заметно люфтит при надавливании на него ногой. Если это действительно так, пора выполнить ремонт ступицы заднего колеса. Ещё один инструмент диагностики – поднимите автомобиль на домкрате и приведите колеса в движение. Оно должно вращаться без каких-либо усилий, без хрустов и посторонних звуков. Ещё один признак срочного ремонта – заклинивание колеса. Это указывает на поломку ступичного подшипника, требующего срочной замены

Установка и замена

1. Для начала наживите новый подшипник, который вы собираетесь устанавливать. Убедитесь, что он был наживлен без каких-либо перекосов, иначе можно испортить подшипник.
2. Далее зажмите его в тиски и спрессуйте до торца. Для замены можно использовать старую обойму, если она это позволяет сделать.
3. Когда мы запрессовали подшипник, его нужно собрать и установить обратно. Для начала нужно установить стопорящее кольцо, после защитный кожух. Это сборка подшипника.
4. После замены подшипника установите его. Для этого поставьте на место ступицу и затяните её. Учтите, что нужно контрить буртик контргайки.
5. Полностью установите барабан, закрутите его и поставьте колесо. Дальше делаем всё тоже, что и при демонтаже, только в обратном порядке.

Причины возникновения неисправностей в ступице

Оснований для выхода ступицы из строя существует достаточно много. Среди самых основных причин поломки можно отметить следующие распространенные факторы:

1. Износ отдельных элементов системы.
2. Погрешности в регулировке развал-схождения.
3. Неправильное крепление амортизаторов.
4. Сильные долговременные нагрузки на передние колёса.

Поскольку поломок может быть несколько, определить точную причину будет достаточно сложно. Тем не менее, не заметить её просто невозможно. Все без исключения неисправности очень ощутимы. Нельзя оставить без внимания появившийся постоянный шум или гул, степень интенсивности которого меняется в прямой зависимости от скоростного режима или от силы производимого торможения.

При возникновении перечисленных проблем, нужно срочно провести ремонт ступицы переднего колеса. В зависимости от сложности ситуации, проведение ремонтных работ может касаться простой регулировки крепления подшипников, болтов или гаек. В иных случаях может потребоваться полная замена ступицы, когда без помощи профессионалов не обойтись.

Самостоятельно провести ремонтные работы можно только при наличии определённых знаний и специальных инструментов. Ниже можно изучить инструкцию проведения ремонтных работ. Рассказано, как провести проверку крепления, как заменить специальный поворотный колпак.

Замена подшипника задней ступицы – ваши действия шаг за шагом

Из инструмента вам потребуется отвертка, домкрат, баллонный ключ, литол, съемник для гайки ступицы, иногда зубила и монтировка. Далее, подготовив все необходимое, действуем следующим образом. Ставим авто на первую передачу, предварительно подложив под передние колеса «башмаки». Поднимаем автомобиль с помощью домкрата и демонтируем нужное колесо. Открутив направляющие штифты, нужно снять тормозной барабан, чаще всего его сбивают. Теперь специальным съемником откручивается гайка ступицы и сбивается с цапфы сама ступица. Она должна сойти вместе с кольцом подшипника, в противном же случае его необходимо снять с помощью монтировки и зубила.

Для того чтобы впрессовать сам подшипник, необходимо специальными щипцами снять стопорное кольцо и сбить металлический пыльник. Дальше надо смазать посадочное место и с помощью специального съемника запрессовать обратно новые подшипники. При этом учтите, что забивать их крайне не желательно. Теперь обратно устанавливают пыльник и стопорное кольцо. Ударяя по внутреннему кольцу подшипника, надеваем ступицу обратно на цапфу. Далее нужно затянуть цапфу и как можно лучше замять ее бортики. Процесс почти закончен, на прежние места устанавливаются колодки, тормозной барабан и, конечно же, колесо.

Главная →

Обслуживание и Ремонт → Ремонт →

Опасность замены ступицы на Шкода Октавия А5 своими руками

Для такой ответственной работы нужны специальные приспособления и инструмент. В гараже их, как правило, нет. А если покупать в магазине, то сначала не лишне посчитать, во что это обойдется. В любом случае ремонт на СТО будет стоить в разы дешевле.

Кроме этого, нужны знания и опыт проведения такой работы. Несоблюдение технологии ремонта вызовет ошибки, последствия которых могут быть ужасны. Например, заклинивание или отрыв колеса во время движения.

Таким образом, вывод о целесообразности замены ступицы заднего колеса своими руками единственный – выполнять такую работу можно только на специализированном автосервисе.

Это интересно: Замена задних колодок шкода октавия тур

Пошаговая инструкция по замене подшипника задней ступицы

И наконец, подобрав и купив весь необходимый инструмент и подготовившись к тщательной работе можно приступать к замене заднего ступичного подшипника на ВАЗ 2114.

В этом поможет подробная пошаговая инструкция, предоставленная ниже:

1. В первую очередь ставим машину на первой передаче на ровную устойчивую поверхность и подкладываем под переднее колесо «башмаки».
2. Далее снимаем защитный колпак ступицы.
3. Снимаем гайки с заднего ступичного подшипника.
4. Откручиваем болты, крепящие колесный диск.
5. С помощью домкрата поднимаем автомобиль.
6. Откручиваем колесо, направляющие штифты и после этого откручиваем тормозной барабан и его переднюю крышку. Если с этим какие-то проблемы, то следует смочить соединительные места жидкостью WD40, это намного облегчит ситуацию.
7. Закрепляем съемник ступиц и приступаем к съемке подшипника.
8. После того, как вы открутили ступицу с подшипником, следует начинать именно демонтаж внутренних деталей.
9. С использованием щипцов снимите стопорные кольца.
10. Есть два возможных варианта развития дальнейших действий для снятия подшипника со ступицы: Суть первого варианта в том, что вы выбиваете деталь с посадочного места, а второго, более спокойного, в использовании пресса для выпрессовывания подшипника. В большинстве своем автолюбители предпочитают первый вариант, так как для него не требуется использование дополнительных инструментов.
11. После того, как неисправное изделие снято следует переходить к установке и закреплению новой рабочей детали. В первую очередь перед закреплением новой детали нужно внутреннею часть ступицы смазать маслом. Это требуется для более удачной посадки рабочего подшипника.
12. Подшипник не рекомендуется вбивать, его нужно впрессовать. Это получится сделать старыми тисками и наружной обоймой неисправной и уже снятой детали. Но для начала можно вручную вставить новую деталь примерно на 3-5 мм. Не забывайте следить за тем, чтоб деталь входила в место посадки ровно.
13. Теперь, когда подшипник установлен необходимо закрепить стопорное кольцо. Это можно сделать с помощью круглогубцев, предворительно так же смазав маслом.
14. Далее несильными ударами молотка установим ступицу на нужное место.
15. Оставшуюся сборку производим по обратной последовательности. Соответственно нужно одеть тормозной барабан, затем колесо.

Проверяем ступичный подшипник

Проверку состояний подшипников ступиц следует производить не только в интервалах, определённых заводом-изготовителем, но и во время каждой диагностики автомобиля. При осмотре необходимо определить правильность вращения колеса, которое не должно иметь свободного осевого смещения (люфта). С этой целью нужно действовать в приведённой ниже последовательности:

Поднимаем на домкрате заднее колесо и придаём ему рукой крутящий момент, при этом не должно возникать ни посторонних шумов, ни «журчания» роликов;

Раскручиваем колесо автомобиля по часовой стрелке, проверяя его на наличие посторонних шумов

Поочерёдно, в разных плоскостях, расшатываем колесо перпендикулярно оси ступицы. Действуем одновременно двумя руками.

Проверка на люфт производится раскачиванием колеса в вертикальной плоскости

В горизонтальной плоскости люфт встречается реже, но диагностика этой неисправности обязательна

В первом случае происходит проверка на наличие коррозийных «раковин» и чистоту дорожки роликов, во втором — проверяется износ беговых дорожек, где не должно быть замечено даже небольшого люфта.

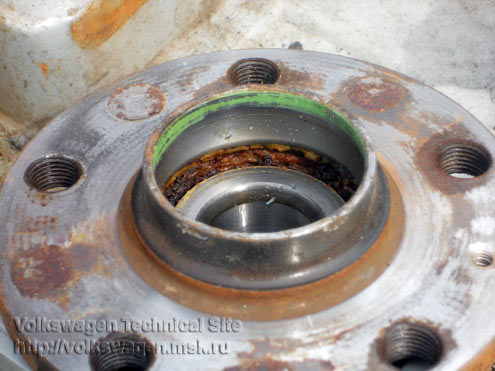

Пример износа беговой части наружной обоймы подшипника

Замена переднего ступичного подшипника

Решая, как заменить передний ступичный подшипник, следует учитывать его месторасположение. Ведь именно передняя подвеска – главная часть, влияющая на управляемость машины. Поэтому лучше делать эту работу с использованием съемника, помогающего без проблем снять такой подшипник. Прежде всего, нужно зафиксировать автомобиль в удобном для работы положении. Поставить на первую передачу и подложить под колеса упоры, затянуть ручник.

Замена переднего ступичного подшипника требует тщательной подготовки рабочей зоны. Следует внимательно осмотреть детали, с которыми предстоит иметь дело, прикинуть, как лучше снимать подшипник, подготовить необходимые инструменты

Следует принять во внимание, что на передних ступицах ведущих колес может устанавливаться по два подшипника

Чтобы заменить подшипник ступицы на переднем колесе, необходимо:

1. С помощью отвертки снять заглушку подшипника с переднего колеса и расконтрить и ослабить ступичную гайку.
2. Вывесить колесо.
3. Суппорт подвязать к детали подвески для исключения зависания его на шланге переднего тормоза. После этого отжать его отверткой и снять с поворотного кулака.
4. Открутить болты тормозного диска от ступицы и снять.
5. Отверткой поддеть стопорное кольцо и снять.
6. С помощью съемника выпрессовать подшипник ступицы.
7. Осмотреть посадочное место подшипника, очистить его от коррозии и грязи, старой смазки, нанести новую смазку.
8. Новый подшипник, не допуская его перекоса, запрессовать в ступицу с помощью съемника.
9. Поставить на место стопорное кольцо.
10. Подшипник закрепить на оси упорной шайбой и гайкой.
11. Затягиванием гайки отрегулировать вращение колеса для исключения люфта.

Завершив работы, сделать пробный заезд для проверки наличия шумов в подшипнике. После этого еще раз проверить наличие люфта в рулевом управлении. Существуют и другие способы как заменить передний ступичный подшипник. Может использоваться метод выколачивания с помощью обрезка трубы подходящего диаметра, нагрев ступицы и пр

Они требуют внимания и осторожности

Опытные автомастера знают, как заменить задний ступичный подшипник. Эта процедура значительно проще, чем при замене переднего. Ступицы этих подшипников на задней независимой подвеске практически такие же, как передние. Разница только в отсутствии поворотного кулака. Вид подшипника может меняться в зависимости от модели машины.

Меняем задний ступичный подшипник своими руками

Замена подшипника задней ступицы ВАЗ-2108 производится в следующем порядке:

1. Устанавливаем машину на ровной поверхности, фиксируем передние колеса, подставив под них противооткатные упоры.
2. Снимаем колпак, закрывающий гайку ступицы.
3. Зубилом (керном) отгибаем загнутый край ступичной гайки так, чтобы он не мешал ее откручиванию.
4. При помощи головки на «30» с удлиненной рукоятью отворачиваем гайку. Если она не поддается, обрабатываем резьбовое соединение жидкостью от ржавчины.
5. После откручивания гайки отворачиваем (не до конца) болты крепления колеса.
6. Приподнимаем кузов домкратом, фиксируем его положение при помощи пенька (кирпичей), отворачиваем колесные болты. Демонтируем колесо.
7. Ключом на «7» откручиваем направляющие болты на барабане (2 шт.).
8. Снимаем барабан. Если он не снимается, обрабатываем место, где он насаживается на выступ ступицы, жидкостью для борьбы с ржавчиной, после чего сбиваем при помощи молотка и проставки из дерева.
9. Теперь полностью откручиваем ступичную гайку.
10. При помощи специального съемника демонтируем ступицу, захватив ее «лапами» и вращая гайку. В случае если у вас нет такого приспособления, возьмите снятое колесо и прикрутите его к ступице обратной стороной. Используйте колесо в качестве рычага.
11. Снимаем ступицу с цапфы.
12. Используя длинногубцы или специальные щипцы, вынимаем стопорное кольцо подшипника.
13. Кладем ступицу на тиски и при помощи молотка и отрезка трубы аккуратно выбиваем подшипник.
14. Когда подшипник будет выбит, смазываем внутреннюю поверхность ступицы смазкой.
15. Устанавливаем новый подшипник, не снимая ступицу с тисков.
16. Сверху на подшипник кладем деревянную проставку и, ударяя по ней молотком, забиваем деталь в ступицу до упора.
17. Ставим на место стопорное кольцо.
18. Надеваем ступицу с новым подшипником на цапфу. Если она садится туго, помогаем ей сесть с помощью молотка и проставки.
19. Накручиваем новую гайку ступицы. Затягиваем ее до упора. Ступица должна еще сместиться внутрь.
20. Устанавливаем тормозной барабан, фиксируем его направляющими болтами.
21. Монтируем колесо.
22. Убираем домкрат, затягиваем гайку ступицы полностью. Если есть динамометрический ключ, соблюдаем момент затяжки (186,3-225,6 Нм).
23. Загибаем край гайки, фиксируя ее положение.
24. Надеваем на гайку колпак.
25. Поддомкрачиваем кузов, проверяем, как вращается колесо и нет ли люфта. Рекомендуется также проверить работу стояночного тормоза.

Признаки износа подшипника

Признаки износа ступичных подшипников задних колес очень легко распознать. При движении в салоне появляется гул в задней части авто. На малых скоростях может явно прослушиваться скрип.

В случаях, когда подшипник начал разрушаться, при вращении колеса может появиться хруст, указывающий на то, что отколовшиеся кусочки начали попадать между роликами.

Проверить состояние данного элемента тоже не составит труда. Достаточно вывесить домкратом заднее колесо, проверить наличие осевого люфта, раскачивая колесо.

Затем колесо следует повращать, прислушиваясь к наличию скрипов. Если началось разрушение подшипника, скорее всего колесо при вращении будет закусывать.

Дальнейшие действия зависят от используемого элемента. На разных авто подшипник по конструкции может отличаться. К примеру, на ВАЗ-2110 применяется на задней ступице радиально-упорный двухрядный шариковый подшипник закрытого типа, внешне он похож на подшипник передней ступицы. А вот на Daewoo Lanos используется конический роликовый подшипник, состоящий из двух половин. Дальше все рассматривать будем на примере этих двух авто.

Так при проявлении признаков износа ступичного подшипника у ВАЗ-2110 – он попросту заменяется.

В Lanos же гул, скрипы и люфт можно попытаться устранить путем подтягивания ступичной гайки. Часто достаточно бывает провести данную операцию, чтобы устранить люфт и гул.

Но если при вращении колеса слышен хруст или подтяжка ступичной гайки результат не дала – выполняется замена подшипника задней ступицы.

Функция и виды подшипников

Ступичные подшипники обеспечивают равномерное вращение колес автомобиля. Конструктивно ось машины и ступица колеса связаны только посредством подшипника. К ступице, в свою очередь, уже крепится колесо и тормозной диск.

Ступичный подшипник заднего колеса представляет собой подшипник качения. Его устройство таково: два металлических кольца – наружное и внутреннее, между которыми запрессованы конические тела качения. Внутреннее кольцо садится на ось автомобиля, а на наружное одевается ступица. Конические тела качения удерживаются на своих местах при помощи сепаратора.

Современный автопром характеризуется большими различиями в устройстве ступичных подшипников иномарок и отечественных машин. Как правило, подшипники иностранного производства выделяются сложной и совершенной конструкцией, придающей детали высокую надежность.

Западные автомобили чаще всего оснащаются ступичными подшипниками HUB 2-го и 3-го поколений. Деталь имеет места крепления к тормозным дискам или к ступице колеса, облегчающие замену подшипника. Часто предусматривается крепление подшипника и к ступице, и к тормозному диску. Подшипники снабжены электронным датчиком. Применение датчика упрощает центровку подшипника при установке, а также позволяет контролировать износ механизма.

Что касается отечественных машин, тут до сих пор для задних колес применяются морально устаревшие подшипники первого поколения. Автомобили ВАЗ с передним приводом оснащаются двухрядными закрытыми подшипниками, а модель «Нива» – однорядными коническими. На другие модели, даже предназначенные для коммерческих грузоперевозок, устанавливаются похожие подшипники.

В чем же неудобство при использовании таких подшипников? Все применяемые для отечественных машин подшипники достаточно сложны в установке, то есть поменять такой подшипник самостоятельно нелегко. Кроме того, они очень требовательны к соблюдению момента затяжки. В процессе эксплуатации ступичные подшипники российских машин требуют регулярной и обильной смазки. Однако отечественные предприятия по-прежнему выпускают только подшипники HUB-1 (первого поколения) и подшипники нулевого класса.

Когда проводят замену

Менять задний ступичный подшипник следует не позже, чем каждые 100 тысяч километров пробега. Но реалии наших дорог и качества изделий таковы, что на самом деле ресурс элемента заметно меньше указанного срока.

Практика показывает, что менять ЗПС требуется каждые 50-60 тысяч километров пробега, а в некоторых случаях даже чаще. Лучше всего ориентироваться не на пробег, а признаки износа.

Признаки неисправности

Автомобиль вам сам подскажет, что пришло время поменять ЗПС, выдав соответствующие признаки:

• Появляется шум, сильный гул или стук в задней части автомобиля при движении;
• В подшипнике обнаруживается люфт.

Проверка состояния

Если один из признаков появился на вашем ВАЗ 2109, требуется обязательно поднять по очереди задние колеса и убедиться, действительно ли проблема в подшипниках. Для этого:

• Поднимите колеса и раскрутите каждое из них вручную;
• Прислушивайтесь, появляются ли при раскрутке колеса посторонние звуки;
• Если услышите характерный гул, это говорит об износе ступичного подшипника;
• Проверьте узел на предмет люфта. Колеса при этом должны быть вывешены;
• Крепко возьмитесь за верхнюю часть колеса и подергайте от себя и к себе;
• Если подшипник исправен, колесо двигаться, то есть люфтить, не будет;
• Если раскачка есть, тогда придется провести замену ЗПС.

Часть 1 – Демонтаж старого ступичного узла

1. Снимаем с ручника, ставим упоры под другое заднее колесо, передние колёса блокируем трансмиссией, домкратим, снимаем колесо. 2. Маленьким молотком, уверенными ударами по ножу, вставленному между колпаком №2 и ступицей №5, впрессовываем пылезащитный колпак, после каждого удара немного прокручивая тормозной диск. В образовавшийся зазор вставляем большую отвёртку и, подложив между отвёрткой и диском молоток, сдёргиваем колпак.

3. Придерживая направляющую суппорта ключом на 15, с помощью ключа/головки на 13 откручиваем болты направляющих суппорта №8. 4. Вынимаем колодки. Аккуратно подвешиваем суппорт на проволоке, закреплённой за амортизатор, при этом следя за тем, чтобы не повредить пыльник тормозного цилиндра о грязезащитный щиток №7.

5. С помощью головки XZN M18, удлинителя, воротка и двух труб и помошника «сдёргиваем» болт №4 и откручиваем его примерно на 5мм; с помощью биты Torx T30 откручиваем болт №1. 6. Тянем тормозной диск на себя (так как он приварился к ступице, последняя тоже сдвинется). Пока помощник придерживает диск, тяня на себя, вставляем стержень воротка поочереди в каждое из больших отверстий тормозного диска, что расположены между отверстиями колёсных болтов, и наносим по нему сильный удар маленьким молотком. Через десяток-другой ударов диск отвалится.

7. Когда диск освободится от ступицы, полностью выкручиваем болт №4. Не прилагая заметных усилий, аккуратно, вынимаем тормозной диск на себя. Чтобы диск не упирался в ступицу, её тоже медленно передвигаем наружу. 8. Чистим поверхность прилегания тормозного диска к суппорту корщёткой.
