Заглушить егр (egr) или оставить? последствия глушения егр

Типы конструкций EGR

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан. Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.

В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.

EGR с MAP датчикомEGR с DPFE датчикомEGR с датчиком положения клапанаЭлектропневматическая EGREGR с датчиком температуры выхлопных газов

В электропневматических системах EGR работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:

• с датчиком противодавления выхлопных газов;
• с датчиком температуры выхлопных газов;
• с датчиком положения клапана EGR;
• с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда – зондом).

Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.

В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.

На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.

Заменить клапан EGR или очистить,- Что лучше?

На некоторых двигателях клапан EGR легкодоступен. Но на многих автомобилях чтобы добраться до клапана ОГ, необходимо разобрать полмотора. В этом случае только один демонтаж клапана обойдется вам в кругленькую сумму. Особенно, если в клапане есть дефект и у вас нет ни какого выбора, кроме как демонтировать клапан с машины. Стоит здесь отметить, что если в вашей машине, для того чтобы добраться до клапана ОГ, придется демонтировать множество компонентов в подкапотном пространстве, то нет смысла проводить его очистку и т.п. работы. В этом случае целесообразнее будет установить просто новый клапан, поскольку при его очистке в будущем вам может снова понадобиться его демонтировать с машины, что опять будет связано с огромными денежными затратами.

Также обращаем ваше внимание на то, что при замене клапана EGR на новый во многих автомобилях может потребоваться заново прописать новый клапан в блоке управления двигателем при помощи компьютера. То есть по сути, нужно будет научить этот новый клапан работать именно так, как это было предусмотрено автопроизводителем

Как вы уже поняли друзья, для настройки работы нового клапана необходимо специальное диагностирующее оборудование (компьютерный автомобильный сканер). Если у вас нет такого устройства, то после замены клапана ОГ вам придется обратиться в технический автоцентр.

Последствия глушения ЕГР

Из этого можно сделать вывод, что система ЕГР играет не последнюю роль в роботе двигателя. Это целый алгоритм действий, которые предпринимает ЭБУ, чтобы обеспечить ПРАВИЛЬНУЮ работу двигателя. Каждый параметр цепляется за другой и образует цепочку необходимых процессов. Поэтому удаление одного звена в этой цепи может разрушить весь алгоритм и привести к нехорошим последствиям. Может и не сразу это будет заметно, а потом, спустя несколько тысяч км, когда Вы уже забудете, что когда-то вмешивались в работу системы.

Многие ставят заглушки в клапан ЕГР, но при этом не задумываются о том, что ЭБУ продолжает открывать клапан, как и раньше. Но газы не проходят, а ЭБУ этого не видит… Он продолжает выставлять УОЗ, заложенный в его память при открытии клапана ЕГР. Думаю, не сложно догадаться, что происходит дальше… УОЗ получается очень завышен для таких условий работы.

Также довольные автовладельцы даже не подозревают, что вместе с заглушкой они загнали топливные коррекции далеко в плюс… Ведь вместо снижения количества кислорода при открытии клапана, мы подаем столько же кислорода, сколько при закрытом клапане. И датчик кислорода это видит и сообщает блоку управления об избытке кислорода в выхлопе. Для блока управления это означает недостаток топлива и он начинает изменять топливные коррекции в сторону плюса.

Потом при диагностике этот факт обнаружится и начнутся поиски причин больших топливных коррекций. Начнут менять исправный топливный насос на такой же исправный, чистить чистые форсунки, менять новые фильтры… В итоге приговорят к замене «мозги» системы управления двигателем. Хотя в этом случае виновны не «мозги машины», а мозги ее владельца…

Об этом я рассказал в видео в конце этого поста.

Но кому это нужно — главное, чтобы ошибка не выскакивала и «чек» не горел…

Также не могу понять выражений — «после глушения ЕГР — холостой ход стал ровным». Это не правда, так как ЕГР на холостом ходу не работает.

Или такое — «заглушил клапан ЕГР — и машина перестала дёргаться». А раньше не дёргалась с этим же клапаном? Просто в этих случаях система неисправна или требует чистки!

Но, опять же, кому это надо? Проще заглушить и ремонт окончен…

Это можно сравнить с заклинившим тормозным суппортом — проще колодки снять, чтобы колесо нормально крутилось, а не суппорту профилактику сделать.  А чо? Видел таких — колодки смазкой смазали, чтобы не тёрли сильно  Хорошо хоть в интернете не похвастались, а то на следующий день пол страны бы колодки намазали, чем Бог послал.

Если уж копоть Вам мешает больше, чем правильная работа двигателя, тогда убирайте клапан ЕГР не только физически, но и программно. И готовьтесь менять масло почаще, так как оксиды азота в газах, прорываясь в картер двигателя ухудшат свойства моторного масла.

Кстати, если появляется много нагара от системы рециркуляции, тогда необходимо не ЕГР глушить, а двигатель в норму приводить! Это как индикатор того, что в цилиндрах сгорает не только топливо-воздушная смесь, но и много масла.

А если Вы решили подумать о природе и не собираетесь мешать работе двигателя, тогда проводите регулярную чистку системы и она не доставит Вам проблем.

Исправная система ЕГР помогает двигателю, а неисправная — мешает!

Как заглушить клапан ЕГР своими руками

Начнем с того, что правильное отключение системы рециркуляции отработавших газов предполагает:

• механическое глушение клапана;
• программное отключение в блоке управления;

На начальном этапе производится установка механической заглушки клапана ЕГР. Далее отключение системы EGR осуществляется при помощи электронного оборудования. Необходимо добавить, что только на некоторых моделях бывает достаточно заглушить клапан егр физически. Зачастую после процедуры механического отключения дополнительно требуется программное отключение клапана ЕГР в блоке управления. В противном случае ЭБУ будет фиксировать ошибку в работе системы рециркуляции отработавших газов, на панели приборов высвечивается «сheck», двигатель переходит в аварийный режим с ограничением отдаваемой мощности.

Наиболее упрощенный вариант установки заглушки клапана егр в общих чертах предполагает:

Снятие клапана. Указанный элемент чаще всего находится в области впускного коллектора и крепится несколькими болтами.
При необходимости дополнительно производится снятие впускного коллектора и чистка каналов впускного коллектора от загрязнений.
Далее необходимо извлечь прокладку, которая находится в месте крепления клапана егр.
После снятия прокладка играет роль шаблона, по которому нужно вырезать из стального листа аналогичную по форме, но полностью глухую прокладку-заглушку
В заглушке будут присутствовать только отверстия под крепежные болты.

Обратите внимание, заглушка в процессе работы будет контактировать с горячими отработавшими газами под давлением. По этой причине необходимо изготавливать прокладку егр соответствующей толщины, чтобы исключить вероятность ее быстрого прогара
Добавим, что готовая заглушка клапана егр также встречается в свободной продаже. Для заказа подходящего на конкретную модель решения можно воспользоваться поиском на профильных автомобильных форумах.

Следующим шагом становится обратная установка клапана егр. В месте крепления совмещается штатная прокладка и новая заглушка

При последующей затяжке болтов соблюдайте осторожность, так как они могут оказаться достаточно хрупкими.
По окончании необходимо реализовать отключение вакуумных шлангов, так как в открытии клапана посредством вакуумной системы больше нет необходимости.
Завершающим этапом процедуры глушения системы рециркуляции становится внесение корректив в прошивку блока управления двигателем, чтобы программно отключить ошибку EGR.

Зачем заглушают ЕГР

Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?

На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.

Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.

Зачем глушить и стоит ли это делать

Задаваясь вопросом, зачем делать заглушку и не приведёт ли это к плачевным последствиям, стоит рассмотреть немного теории. При неправильной работе системы рециркуляции необходимо заменить не только клапан, но и провести чистку других деталей. Такой ремонт дорогостоящий и потребуется снова через определённое время. От плохого топлива образуется налёт из остатков продуктов сгорания. Если автомобиль эксплуатируется довольно интенсивно, то уже через несколько месяцев после ремонта будут заметны сбои в работе. Кроме некачественного топлива, нарушить функционал могут:

• износ цилиндропоршневой группы;
• неисправные датчики;
• поломки в турбокомпрессоре;

• нарушения в системе вентиляции.

Как мы видим, система ЕГР очень прихотлива и часто выходит из строя на дизельных двигателях. На большинстве моделей она отвечает только за количество вредных выбросов и не влияет на технические параметры автомобиля. Грамотная заглушка позволит забыть о проблемах с клапаном ЕГР и даже немного улучшить КПД силового агрегата. Но перед началом такой работы стоит всё-таки проконсультироваться в автосервисе и узнать особенности заглушки именно для вашей модели автомобиля.

Чистка клапана ЕГР

Лично мне в чистке системы ЕГР хорошо помогают средства против нагара, которые я ворую у супруги на кухне

Сложного там нет ничего. Замачиваем клапан и, например, зубной щеткой очищаем нагар. Главное не допускать попадания моющих средств в датчик положения клапана. Он находится вверху клапана под крышкой. Поэтому клапан при чистке желательно не переворачивать.

Вывод.

В общем, суть всей этой писанины можно вместить в несколько предложений. Глушить систему ЕГР можно. В этом нет ничего криминального и судить Вас за это никто не будет. Но не стоит на каждом углу рассказывать, что система ЕГР виновна во всех автомобильных грехах и все проблемы от ЕГР. Кроме нагара эта система не приносит никакого вреда. А если у Вас автомобиль чудесным образом излечился от кучи проблем после глушения этой системы, то причина была не в ЕГР, а в неисправности ЕГР! Потому что систему никто и никогда не обслуживал и она, естественно, устала. А устает в автомобиле всё и всё требует регулярного обслуживания.

Ну и напоследок представим ситуацию. Заглушили Вы систему ЕГР и прочие «экологические примочки» и поехали по трассе на море оздоровить детей. А за Вами еду я со своей семьей и детьми, тоже их оздоровить. Включаю кондиционер и вентилятор засасывает в салон все то, что вылетает из выхлопной трубы Вашего автомобиля.

Плюну я на это дело и тоже заглушу ЕГР. Вот только на обратной дороге вполне возможно, что не я за Вами ехать буду, а Вы за мной…

Фанатов глушения ЕГР, конечно, больше, но люди с таким же мнением, как у меня, надеюсь, тоже найдутся

 Загрузка …

Стоит ли заглушить ЕГР?

Не, ну понятно, что сомнительная чистота в коллекторе будет греть душу. А если ещё и вентиляцию картерных газов отключить, то ващее блестеть всё будет в коллекторе. Причём, будет блестеть даже больше, чем у тех, кто только один ЕГР отключил!

Ну то ладно.

Известно, что система ЕГР включается в работу в режиме частичных нагрузок, понижает температуру горения, что уменьшает порог детонации, а это, в свою очередь, даёт возможность использовать более раннее зажигание.

Я много анализировал графики диагностики разных машин. И выявил две закономерности:

1. Автомобили, у которых отсутствовала система ЕГР с завода (и отключена программно) работают с более поздним УОЗ в целом
2. При открытии клапана ЕГР — УОЗ возрастает. Или наоборот — при возрастании УОЗ — открывается клапан ЕГР.

Вот пример. График открытия клапана ЕГР визуально постоянно повторяет график угла опережения зажигания. УОЗ вверх и сигнал управления клапаном ЕГР тоже вверх, УОЗ вниз и сигнал ЕГР тоже вниз. А напряжение датчика детонации при этом практически остаётся прежним.

Положительные и отрицательные стороны

Главными недостатками системы ЕГР специалисты называют:

1. Потерю КПД двигателя.
2. Увеличение количества твёрдых частей из-за повторного использования выхлопных газов.
3. Попадание в камеру сгорания смол и абразива, что со временем плохо сказывается на работе дизеля.

При этом основной функцией ЕГР является снижения общего количества вредных выбросов в атмосферу. К сожалению, из-за быстрого выхода системы из строя ввиду загрязнения клапана и датчиков она не может работать эффективно длительное время. Большинство механиков рекомендуют глушить ЕГР. Но стоит удостовериться, что он находится в закрытом положении. В противном случае при отключённой ЕГР большая часть газов будут обратно возвращаться на впуск, что приведёт к нестабильной работе дизеля.

Чтобы улучшить работу дизеля и не тратить деньги на ремонт системы ЕГР при каждой её поломке, рекомендуем сделать заглушку клапана. В большинстве моделей это можно реализовать самостоятельно, сэкономив на услугах сервисного центра. Перед началом работ нужно удостовериться, что глушение не приведёт к сбоям в работе двигателя.

Неисправности EGR

Ресурс различных систем EGR составляет от 70 до 100 тысяч километров (в отечественных условиях около 50 тысяч). После этого ее компоненты подлежат замене. Это в идеале. Однако желающих платить немалые деньги находится немного. Несложное и своевременное обслуживание системы поможет продлить ей жизнь. В пневмоклапане EGR необходимо периодически очищать седло и шток от нагара с помощью жидкости для очистки карбюратора

Делать это нужно осторожно, чтобы жидкость, агрессивная к резине, при попадании на диафрагму клапана не повредила ее. В системах с управляющим электроклапаном в нем, как правило, имеется фильтр, защищающий вакуумную систему от загрязнения

Его необходимо очищать.

Глушение EGR

Когда EGR начинает давать сбои, многие автовладельцы предпочитают заглушить ее. Как правило, это делается с помощью вырезанной из тонкой жести прокладки, устанавливаемой под клапан. Среди специалистов мнения о глушении системы расходятся. Одни считают его совершенно безвредным, а некоторые даже полезным. Вторые же полагают, что в результате повышается температура в камере сгорания, а это увеличивает риск появления трещин в головке блока цилиндров.

Удаление EGR

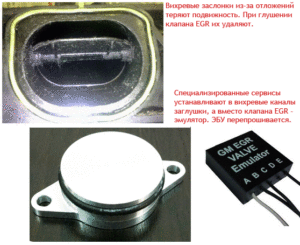

Простое механическое глушение клапана и удаление вихревых заслонок (там, где они есть) не всегда приводит к желаемым результатам. На турбодизелях возможны проблемы с регулированием давления наддува и повышенным износом турбины. На современных двигателях клапан EGR необходимо «удалять» и программно – перепрошивкой блока управления. В противном случае контроллер будет постоянно выдавать ошибку или даже переводить двигатель в аварийный режим.

Неисправности клапана EGR.

Неполадки с системой рециркуляции характеризуются различными симптомами. Ниже перечислены основные признаки, указывающие на возможные проблемы с клапаном ЕГР:

• разгоняясь, машина движется рывками;
• на холостых оборотах присутствует вибрация;
• двигатель теряет мощность;
• горит значок аварийного софта управления мотором «Check Engine»;
• выхлопные газы имеют повышенный уровень содержания оксидов азота;
• выхлоп окрашен в чёрный цвет;
• имеет место высокий расход бензина или дизтоплива.

Поломка рециркуляционной системы может быть обусловлена многими причинами. Наиболее распространённые из них описаны ниже.

Заклинил механизм клапана.

Наиболее частой причиной неработоспособности ЕГР-клапана является заклинивание его механической части. Такое случается, когда он открыт или закрыт, в зависимости от конкретной ситуации:

• в первом случае заклинивание обычно приводит к тому, что отработанные пары спустя какое-то время попадают в цилиндр со всеми вытекающими последствиями;
• во втором — опасность в виде выброса вредных веществ грозит окружающей среде, но автомобиль пострадать не должен.

Виновником заклинивания механической части клапана обычно является оседающая на детали сажа — неотъемлемый спутник продуктов сгорания бензина и дизтоплива. По этой причине во избежание заклинивания механизма следите за качеством используемого в машине топлива и вовремя меняйте масло. Заправляйте автомобиль на крупных заправках известных брендов-поставщиков и избегайте неизвестных станций.

Неисправный двигатель.

Виновником поломки рециркуляционной системы может являться двигатель. Среди наиболее распространённых неполадок мотора, потенциально ответственных за выход из строя ЕГР-клапана:

• несвоевременная замена воздушного фильтра;
• залегание колец поршня.

При выходе из строя блока рециркуляции и подозрении на неисправность мотора, в первую очередь проведите диагностику двигателя внутреннего сгорания. Устраните обнаруженные неполадки, после чего приступите к ремонту (замене) рециркулирующего клапана.

Физический износ.

Отработав определённый срок, система рециркуляции выхлопных газов может выйти из строя в силу своего физического старения. Скорость изнашивания узла прямо пропорциональна количеству осевшей на нём сажи.

Скапливающиеся на устройстве частицы — нормальное явление, так как копоть при горении образуется в любом случае, при этом количество оксидов азота повышается с ростом температуры, а объём частиц сажи растёт при снижении последней.

Чтобы достичь золотой середины, инженеры двигателей внутреннего сгорания вынуждены идти на различного рода технические ухищрения при конструировании систем ЕГР. Однако избежать проблемы изнашивания EGR-клапана из-за воздействия на него весьма агрессивного сажевого налёта пока не удалось.

Нарушена герметичность.

Нарушение герметичности рециркулирующей системы автомобиля грозит выходом из строя как самого клапана ЕГР, так и других узлов двигателя. Хуже всего то, что воздух, попадающий в блок, программа управления двигателем не видит. Водитель долгое время может оставаться в неведении касательно наличия данной неисправности.

Неполадки с электроникой.

Неисправности электронной части автомобиля также способны вывести ЕГР-клапан из строя. Обычно проблемы возникают при разрыве цепей питания электронных компонентов. Иногда в неполадках виновен датчик положения клапана.

Какие функции выполняет клапан ЕГР на дизеле

Главная деталь всей системы — это клапан. Он регулирует количество отработанных газов, которые повторно используются при сгорании топлива. Клапан может управляться с помощью:

1. Электроники – датчик положения передаёт сигнал контроллеру.
2. Электропневматики – управление осуществляется путём измерения давления на коллекторе и температуры воздуха на впуске.

Во время работы двигателя на холостом ходу клапан открывается на 50%. При увеличении нагрузки он начинает постепенно закрываться. Это обеспечивает необходимую мощность двигателя. Клапан также закрывается во время прогрева дизеля, до тех пор, пока температура силового агрегата не поднимется до необходимого значения.

Клапаны EGR могут быть вакуумными и цифровыми, их функцией является регулирование количества газов, что подаются в камеру сгорания

Зачем глушить клапан EGR

Начнем с того, что система EGR устанавливается на дизельный двигатель для соответствия ДВС жестким экологическим нормам и стандартам, которые действуют в развитых странах. EGR в основном призвана снизить уровень оксидов азота в отработавших газах двигателя.

Система осуществляет частичное перенаправление отработавших газов обратно во впускной коллектор, благодаря чему количество кислорода в топливно-воздушной смеси понижается, образование оксидов азота становится менее интенсивным и токсичность выхлопа укладывается в заданные нормы.

Клапан системы EGR открывается в нужное время, благодаря чему часть от общего объема отработавших газов попадает обратно во впуск для подачи в цилиндры двигателя. Как показывает практика, клапан рециркуляции отработавших газов часто забивается в процессе эксплуатации. Необходимость глушить егр возникает по причине того, что сажа и другие компоненты выхлопа быстро выводят указанный элемент из строя, забитая система препятствует подаче чистого воздуха для максимально эффективного сгорания дизтоплива.

На качественной европейской солярке чистка клапана егр может потребоваться один раз в 40 или даже 60 тыс. км. Езда на отечественном дизтопливе заставляет производить указанную процедуру каждые 20-30 тыс. км.

Более того, актуальность оснащения двигателя такой системой ставится многими специалистами под сомнение. Отключение ЕГР закономерно приводит к тому, что происходит увеличение уровня выбросов оксидов азота. Параллельно с этим выбросы сажи, углекислого и угарного газа заметно понижаются. Также после отключения системы ЕГР происходит снижение расхода топлива, так как повышается количество кислорода во впуске и смесь сгорает в цилиндрах более эффективно.

Другими словами, польза от работы такой системы рециркуляции выхлопа сомнительна. Экологические показатели улучшаются незначительно по сравнению с потерей мощности двигателя, увеличенным расходом горючего и затратами на сервисное обслуживание EGR.

Также встречаются отдельные утверждения о том, что быстрое загрязнение клапана егр и подача выхлопа во впуск приводят к усиленному нагарообразованию и коксованию камеры сгорания. Неисправности системы EGR, которые зачастую связаны с некорректной работой клапана егр, приводят к неустойчивой работе двигателя и повышенному расходу топлива. В мотор попадает сажа и смолы, происходит процесс ускоренного окисления дизельного моторного масла, что сильно влияет на общий моторесурс дизельного двигателя.

Необходимость отключать систему ЕГР зачастую возникает на пробегах около 80-120 тыс.км. Дело в том, что после такого пробега двигатель немного изнашивается. Отработавшие газы, которые перенаправляются во впуск, имеют более высокую степень загрязнения.  Далее происходит их перемешивание с картерными газами, а результатом становится появление мощного слоя из смолистых отложений во впускном коллекторе, на клапане егр, а также на клапанах самого двигателя.

Пропускное сечение во впуске забивается отложениями, дизельный двигатель постепенно теряет мощность. Забитый клапан ЕГР приводит к появлению ошибок, автомобиль может неожиданно перейти в аварийный режим. Вполне очевидно, что в подобной ситуации необходим срочный ремонт системы рециркуляции отработавших газов или же ее отключение путем глушения клапана егр.

Система ЕГР (EGR)

Как всем нам известно — система ЕГР ( exhaust gas recirculation) служит для уменьшения выброса вредных веществ в атмосферу, в частности, оксидов азота (NOx).

Справка: Оксиды азота вредны и опасны для человеческого организма. Например, NO считается сильным ядом, который оказывает влияние на центральную нервную систему, может привести к поражению крови за счет связывания гемоглобина. NO2 также проявляет высокую токсичность, может спровоцировать раздражение дыхательных органов. Из известных соединений азота и кислорода, в качестве загрязнителей атмосферы наиболее опасны оксид и диоксид азота, которые образуются при сгорании топлива в промышленности и на транспорте. Соединяясь с парами воды, они образуют азотистую и азотную кислоты. Последние составляют треть компонентов «кислотных дождей». При высоких концентрациях оксидов азота в атмосфере возможно отравление, сопровождающееся отеком легких, изъязвлением слизистых оболочек, головными болями.

Поэтому по нормам «ЕВРО» производителей обязали принять меры по уменьшению выбросов оксидов азота.

Но система ЕГР не сжигает их, как многие думают, а не даёт этой гадости образовываться изначально.

Как устроена система ЕГР и причина поломок:

Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:

1. Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).

В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.

1. Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
2. Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.

Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.

Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.

Как следствие, это может привести к тому, что:

• Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
• Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
• Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.

Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.

Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему. У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле. При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель. Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.

Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется. Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания. Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе. Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.

Как можно заглушить своими руками

В зависимости от конструкции системы ЕГР, можно сделать глушение клапана несколькими разными способами. Из инструментов нам понадобится:

• крестовая и плоская отвёртки;
• набор ключей;
• лист из нержавейки для заслонок;
• растворитель;
• изолента;
• ветошь.

В зависимости от метода глушения работа может занять у вас разное количество времени, от 20 минут до 2-3 часов. На это также влияет электроника и программное управление, которые используются на автомобиле.

Отключение системы путём снятия фишки с клапана ЕГР

На некоторых моделях система рециркуляции отключается после снятия фишки с клапана. Она находится возле топливного фильтра, который расположен с правой стороны двигателя.

Фишка клапана ЕГР находится в правой части двигателя

Для снятия фишки достаточно открыть защёлку, которая фиксирует деталь.

Для снятия фишки клапана достаточно просто открыть защелку

После отключения клапан должен находиться в закрытом положении.

Иногда после снятия фишки на панели управления может появиться ошибка 481. В этом случае стоит выбрать другой способ заглушки.

Установка прокладок и заглушек из нержавейки

Чтобы предотвратить подачу отработанных газов обратно в камеру сгорания, можно использовать специальные заслонки. Их делают из листа нержавеющей стали толщиной в 1 мм.

1. вырезаем заслонку, как показано на фото;

2. снимаем 4 болта, которые фиксируют патрубок в виде коромысла;

3. устанавливаем заслонки вместе с оригинальными прокладками;
4. зажимаем крышку и проверяем узел на отсутствие щелей и перекосов.

Таким образом, металлические пластинки полностью перекроют движение газов внутри патрубка.

Блокировка разъёма на клапане ЕГР

Здесь нам понадобится резистор 1 кОм на 2 Вт, он будет блокировать разъём на клапане.

1. изгибаем ножки резистора, чтобы они могли войти в разъём;

2. снимаем фишку и устанавливаем резистор;

3. закрепляем деталь изолентой, чтобы она не вылетела в процессе работы двигателя.

4. ставим на место фишку, её также дополнительно изолируем.

Это наиболее простые способы заглушить клапан ЕГР. В некоторых случаях может потребоваться более серьёзная разборка, изменение положения вакуумных трубок или их демонтаж. В такой работе есть много нюансов и при неправильном подключении могут возникнуть серьёзные проблемы с дизелем.
